注释极坐标

此示例显示如何在极坐标图上创建注释。

有关注释功能的完整概述，另请参阅注释教程。

  1. import numpy as np
  2. import matplotlib.pyplot as plt
  4. fig = plt.figure()
  5. ax = fig.add_subplot(111, polar=True)
  6. r = np.arange(0,1,0.001)
  7. theta = 2 * 2*np.pi * r
  8. line, = ax.plot(theta, r, color='#ee8d18', lw=3)
  10. ind = 800
  11. thisr, thistheta = r[ind], theta[ind]
  12. ax.plot([thistheta], [thisr], 'o')
  13. ax.annotate('a polar annotation',
  14.             xy=(thistheta, thisr),  # theta, radius
  15.             xytext=(0.05, 0.05),    # fraction, fraction
  16.             textcoords='figure fraction',
  17.             arrowprops=dict(facecolor='black', shrink=0.05),
  18.             horizontalalignment='left',
  19.             verticalalignment='bottom',
  20.             )
  21. plt.show()

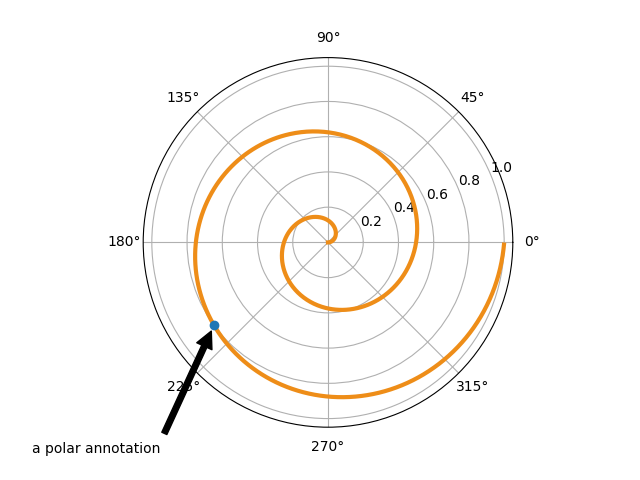

注释极坐标

参考

此示例中显示了以下函数，方法，类和模块的使用：

  1. import matplotlib
  2. matplotlib.projections.polar
  3. matplotlib.axes.Axes.annotate
  4. matplotlib.pyplot.annotate
