1. Main函数之前的性能检测

应用的启动时间，一般分为Main函数执行之前和之后，执行之前称之为pre-main

系统提供了环境变量，让开发者可以看到pre-main过程中的耗时

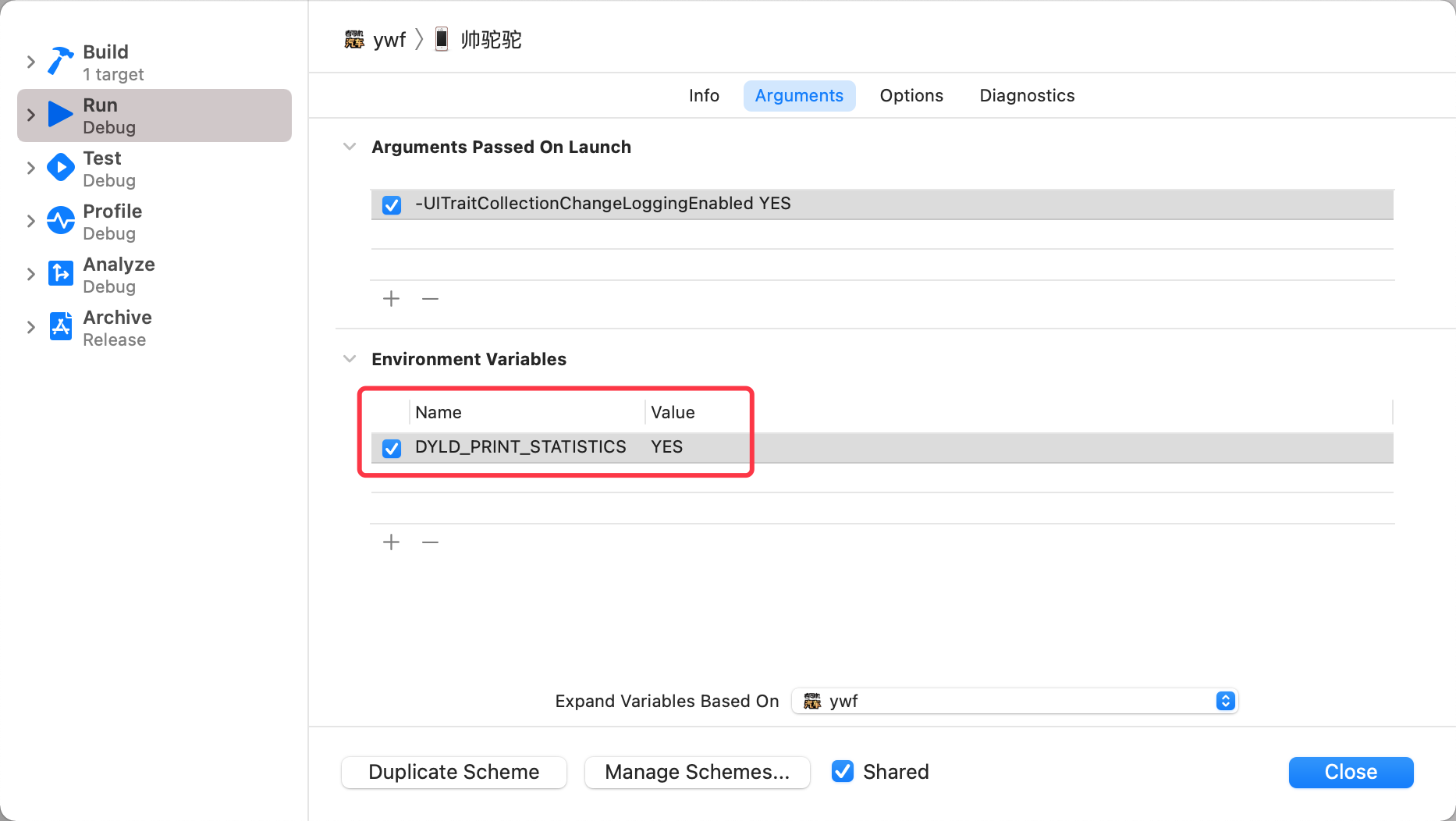

查看方式：在Xcode中，选择项目Schemes→Run→Arguments，添加DYLD_PRINT_STATISTICS环境变量，设置为YES

运行项目，lldb中出现耗时相关打印

  1. Total pre-main time: 1.8 seconds (100.0%)
  2.          dylib loading time: 526.41 milliseconds (28.1%)
  3.         rebase/binding time: 165.85 milliseconds (8.8%)
  4.             ObjC setup time: 324.80 milliseconds (17.3%)
  5.            initializer time: 853.94 milliseconds (45.6%)
  6.            slowest intializers :
  7.              libSystem.B.dylib :  10.44 milliseconds (0.5%)
  8.     libMainThreadChecker.dylib :  58.23 milliseconds (3.1%)
  9.           libglInterpose.dylib : 318.94 milliseconds (17.0%)
  10.                   AFNetworking :  39.55 milliseconds (2.1%)
  11.          NELivePlayerFramework :  62.94 milliseconds (3.3%)
  12.                XXXXX : 369.68 milliseconds (19.7%)

  • dylib loading time：动态库的载入耗时

    • 动态库的载入肯定会存在耗时，并且动态库会存在依赖关系。系统动态库存在于共享缓存，但自定义动态库没有这个待遇，所以苹果官方建议不要超过6个自定义动态库，超过可进行多个动态库合并，以此来优化动态库加载的耗时

    • 动态库的合并，需要源码才能进行。所以我们只能合并自己开发的动态库，日常使用的三方SDK可能无法合并

  • rebase/binding time：重定位符号和符号绑定的耗时

    • rebase：系统采用ASLR技术，保证地址空间随机化。所以在运行时，需要通过rebase进行重定位符号，使用ASLR+偏移地址

    • binding：使用外部符号，编译时无法找到函数地址。所以在运行时，dyld加载共享缓存，加载链接动态库之后，进行binding操作，重新绑定外部符号

  • ObjC setup time：注册OC类的耗时

    • 注册OC类的过程，读取二进制的data段找到OC的相关信息，然后注册OC类。应用启动时，系统会生成类和分类的两张表，OC类和分类的注册，会插入到这两张表中，所以会造成一定的时间消耗

    • 这部分时间很难优化，除非减少项目中类和分类的定义

    • 减少类和所属分类load方法的使用，让类以懒加载的方式加载

  • initializer time：执行load以及C++构造函数的耗时

    • 尽可能使用initialize方法代替load方法

  • slowest intializers：列举出几个比较耗时的动态库

2. 虚拟内存

2.1 概述

2.1.1 早期的操作系统

早期的操作系统，并没有虚拟内存的概念。系统由进程直接访问内存中的物理地址，这种方式存在严重的安全隐患。内存中的不同进程，可以计算出它们的物理地址，可以跨进程访问，可以随意进行数据的篡改

早期的程序也比较小，在运行时，会将整个程序全部加载到内存中。但随着软件的发展，程序越来越大，而且还有大型游戏的诞生，导致内存越来越紧张。这就是早期系统中，为什么经常出现内存不足的提示

所以，直接使用物理内存的弊端：

  • 可以跨进程访问，数据不安全

  • 将整个程序加载到内存，导致内存浪费

2.1.2 虚拟内存系统

现代的操作系统都引入了虚拟内存，进程持有的虚拟地址（Virtual Address）会经过内存管理单元（Memory Mangament Unit）的转换变成物理地址，然后再通过物理地址访问内存

操作系统以页为单位管理内存，在iOS系统中，一页为16KB。所以虚拟地址和物理地址的映射表，也称之为页表。页表存储在内存中，有了页表，就可以将程序和物理内存完全阻隔开

一个进程中，只有部分功能是活跃的，所以只需要将进程中活跃的部分放入物理内存，避免物理内存的浪费

现代的操作系统进行了更合理的优化，例如iOS系统中，当进程被加载时，虚拟内存中会开辟4G的空间（假空间），用于存放MachO、堆区、栈区。但物理内存中，并未真的分配。当数据加载到页表中，系统会配合CPU进行地址翻译，然后载入到物理内存中。地址翻译的过程，由CPU上的内存管理单元（MMU）完成

页表中记录了内存页的状态、虚拟内存和物理内存的对应关系。其中状态分为：未分配（Unallocated）、未缓存（Uncached）和已缓存（Cached）

  • 未分配的内存页，是没有被进程申请使用的，也就是空闲的虚拟内存，不占用虚拟内存磁盘的任何空间

  • 未缓存的内存页，仅在虚拟内存中，没有被物理内存缓存

  • 已缓存的内存页，同时存在于虚拟内存和物理内存中

使用虚拟内存的优势：

  • 程序以懒加载的方式加载到内存中，按需加载，避免内存浪费

  • 将程序和物理内存完全阻隔开，无法跨进程访问，数据更安全

进程通信由系统提供API，使用kernel发送信号。但不能直接跨进程访问，保证数据的安全

2.2 缺页中断

  • 当程序访问未被缓存的内存页时，就会触发缺页中断

  • 缺页中断会将当前进程阻塞掉，此时需要先将数据载入到物理内存，然后再寻址，进行读取

  • 部分情况下，被访问的页面已经加载到物理内存中，但页表中并不存在该对应关系，这时只需要在页表中建立虚拟内存到物理内存的关系即可

  • 其他情况下，操作系统需要将磁盘上未被缓存的虚拟页加载到物理内存中

2.3 页面置换

物理内存的空间是有限的，当内存中没有空间时，操作系统会从选择合适的物理内存页驱逐回磁盘，为新的内存页让出位置，选择待驱逐页的过程在操作系统中叫做页面置换

例如，同一台设备上，依次打开微信、微博、淘宝、京东、抖音，此时再回到微信，又会看到微信的启动界面。因为系统在内存紧张的时候，会按照活跃度将最不活跃的内存进行覆盖

对于微信来说，程序进程还存在于系统中，所以进行热启动

  • 冷启动：当启动应用时，后台没有该应用的进程，这时系统会重新创建一个新的进程分配给该应用，这个启动方式就是冷启动

  • 热启动：当启动应用时，后台已有该应用的进程（例：按home键回到桌面，但是该应用的进程是依然会保留在后台，可进入任务列表查看），所以在已有进程的情况下，这种启动会从已有的进程中来启动应用，这个方式叫热启动

3. ASLR

程序的代码在不修改的情况下，每次加载到虚拟内存中的地址都是一样的，这样的方式并不安全。为了解决地址固定的问题，出现了ASLR技术

ASLR（Address space layout randomization）：是一种针对缓冲区溢出的安全保护技术，通过对堆、栈、共享库映射等线性区布局的随机化，通过增加攻击者预测目的地址的难度，防止攻击者直接定位攻击代码位置，达到阻止溢出攻击的目的

大部分主流的操作系统已经实现了ASLR

  • Linux：在内核版本2.6.12中添加ASLR

  • Windows：Windows Server 2008、Windows 7、Windows Vista、Windows Server 2008 R2，默认情况下启用ASLR，但它仅适用于动态链接库和可执行文件

  • Mac OS X：Apple在Mac OS X Leopard10.5（2007年十月发行）中某些库导入了随机地址偏移，但其实现并没有提供ASLR所定义的完整保护能力。而Mac OS X Lion10.7则对所有的应用程序均提供了ASLR支持。Apple宣称为应用程序改善了这项技术的支持，能让32及64位的应用程序避开更多此类攻击。从OS X Mountain Lion10.8开始，核心及核心扩充（kext）与zones在系统启动时也会随机配置

  • iOS（iPhone、iPod touch、iPad）：Apple在iOS4.3内导入了ASLR

  • Android：Android 4.0提供地址空间配置随机加载（ASLR），以帮助保护系统和第三方应用程序免受由于内存管理问题的攻击，在Android 4.1中加入地址无关代码（position-independent code）的支持

4. 二进制重排

4.1 缺页中断的消耗

当系统访问虚拟内存时，发现数据还未加载到物理内存中，会触发缺页中断（Page Fault），造成进程阻塞。此时系统会先将数据加载到物理内存中，进程才能继续运行。虽然每一页数据加载到内存的速度很快，毫秒级别，但在应用冷启动时，可能会出现大量的缺页中断，对启动速度带来一定的时间消耗

使用测试项目，查看应用在启动过程中，Page Fault所带来的消耗

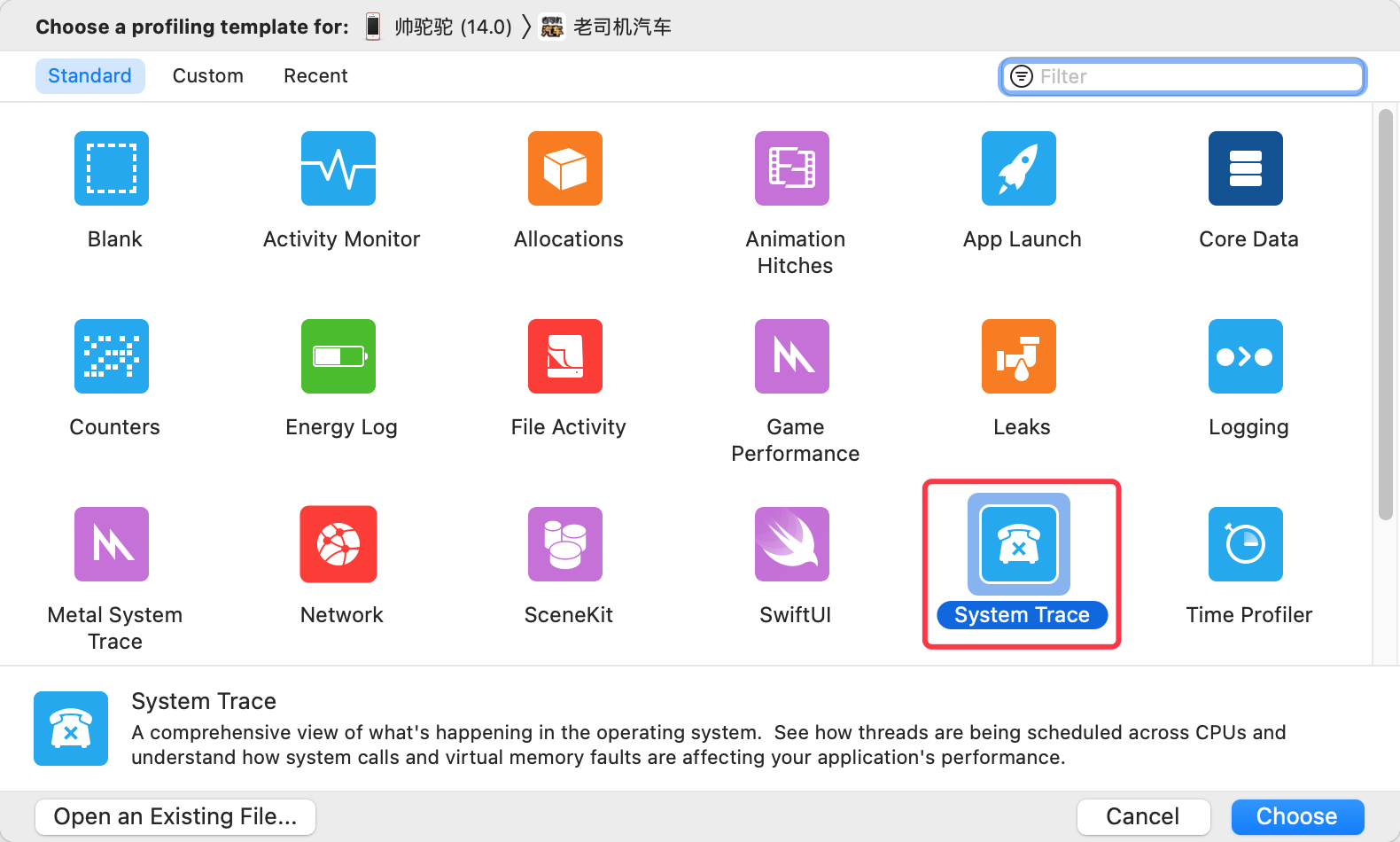

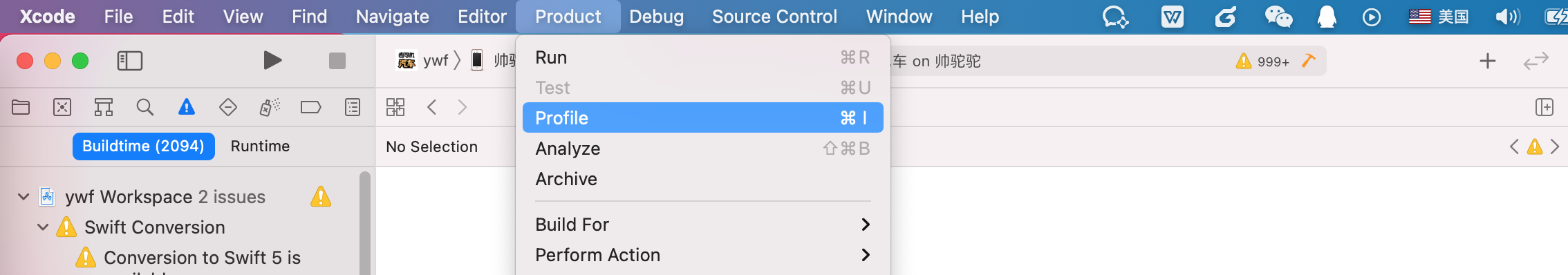

在Xcode菜单中，选择Product→Profile

打开Instruments

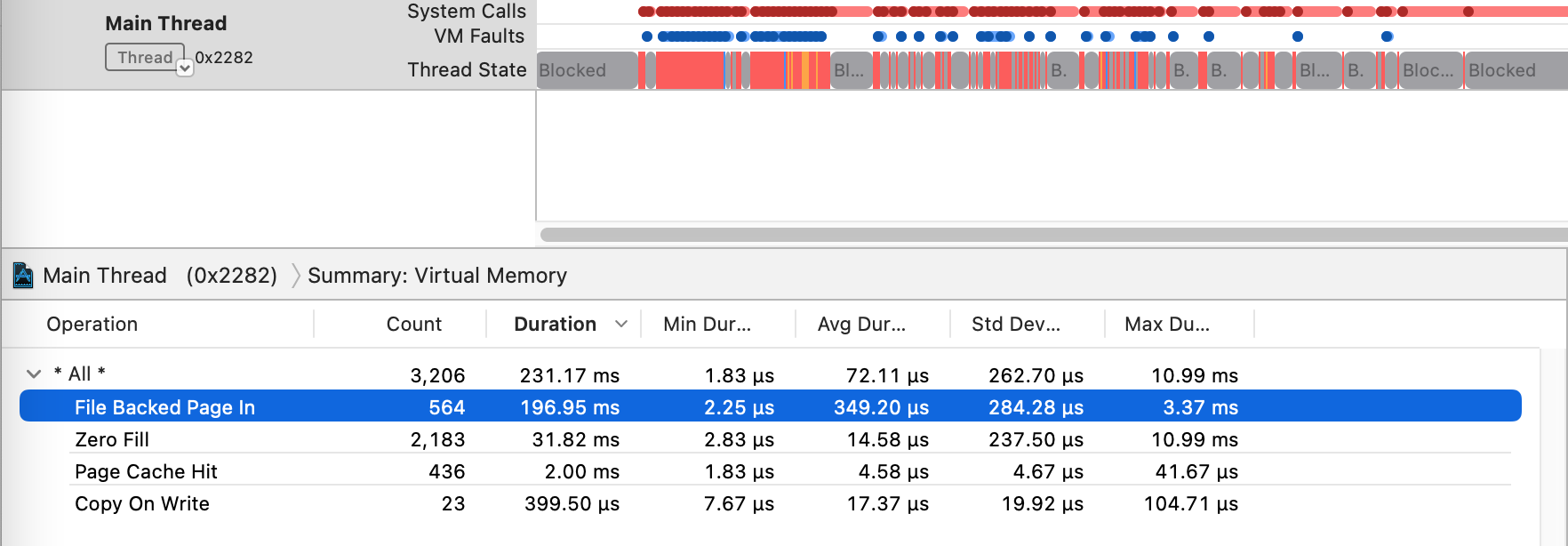

运行测试项目，当第一个界面出来后即可停止，搜索main thread

  • 一个小测试项目，启动时缺页中断564次，耗时200毫秒。如果是微信、抖音等大型项目，不进行优化可达到6000次以上，造成不小的时间消耗

4.2 二进制重排的原理

搭建测试项目，查看代码顺序

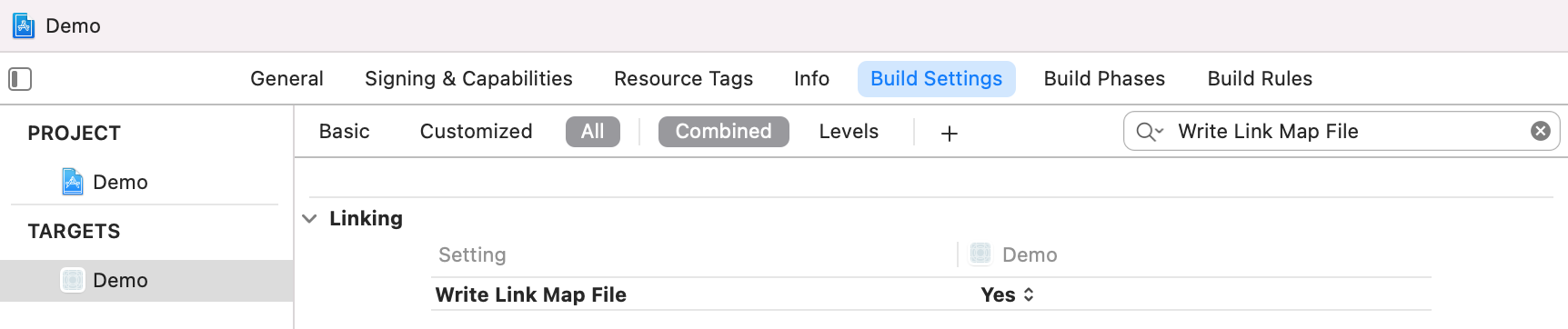

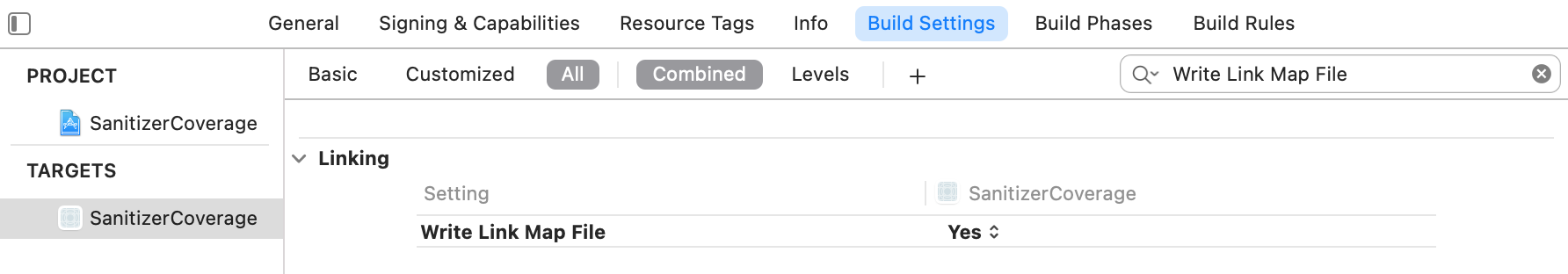

打开项目，在Build Settings→Write Link Map File，设置为YES

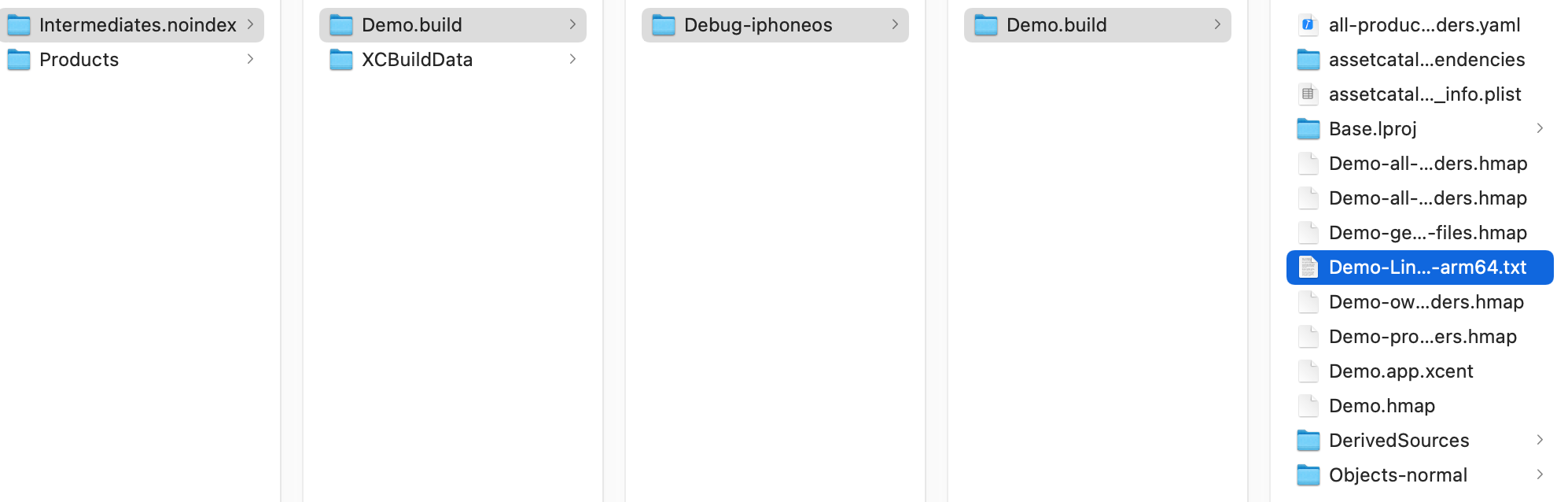

编译项目，来到工程的Build目录下，找到LinkMap文件

LinkMap文件，保存了项目在编译链接时的符号顺序，以方法/函数为单位排列

  1. # Symbols:
  2. # Address    Size        File  Name
  3. 0x100005F80    0x0000002C    [  1] +[ViewController load]
  4. 0x100005FAC    0x00000048    [  1] -[ViewController viewDidLoad]
  5. 0x100005FF4    0x0000007C    [  2] -[AppDelegate application:didFinishLaunchingWithOptions:]
  6. 0x100006070    0x00000100    [  2] -[AppDelegate application:configurationForConnectingSceneSession:options:]
  7. 0x100006170    0x00000074    [  2] -[AppDelegate application:didDiscardSceneSessions:]
  8. 0x1000061E4    0x0000009C    [  3] _main
  9. 0x100006280    0x0000009C    [  4] -[SceneDelegate scene:willConnectToSession:options:]
  10. 0x10000631C    0x0000004C    [  4] -[SceneDelegate sceneDidDisconnect:]
  11. 0x100006368    0x0000004C    [  4] -[SceneDelegate sceneDidBecomeActive:]
  12. 0x1000063B4    0x0000004C    [  4] -[SceneDelegate sceneWillResignActive:]
  13. 0x100006400    0x0000004C    [  4] -[SceneDelegate sceneWillEnterForeground:]
  14. 0x10000644C    0x0000004C    [  4] -[SceneDelegate sceneDidEnterBackground:]
  15. 0x100006498    0x00000024    [  4] -[SceneDelegate window]
  16. 0x1000064BC    0x0000003C    [  4] -[SceneDelegate setWindow:]
  17. 0x1000064F8    0x0000003C    [  4] -[SceneDelegate .cxx_destruct]
  18. 0x100006534    0x0000000C    [  5] _NSLog
  19. ...

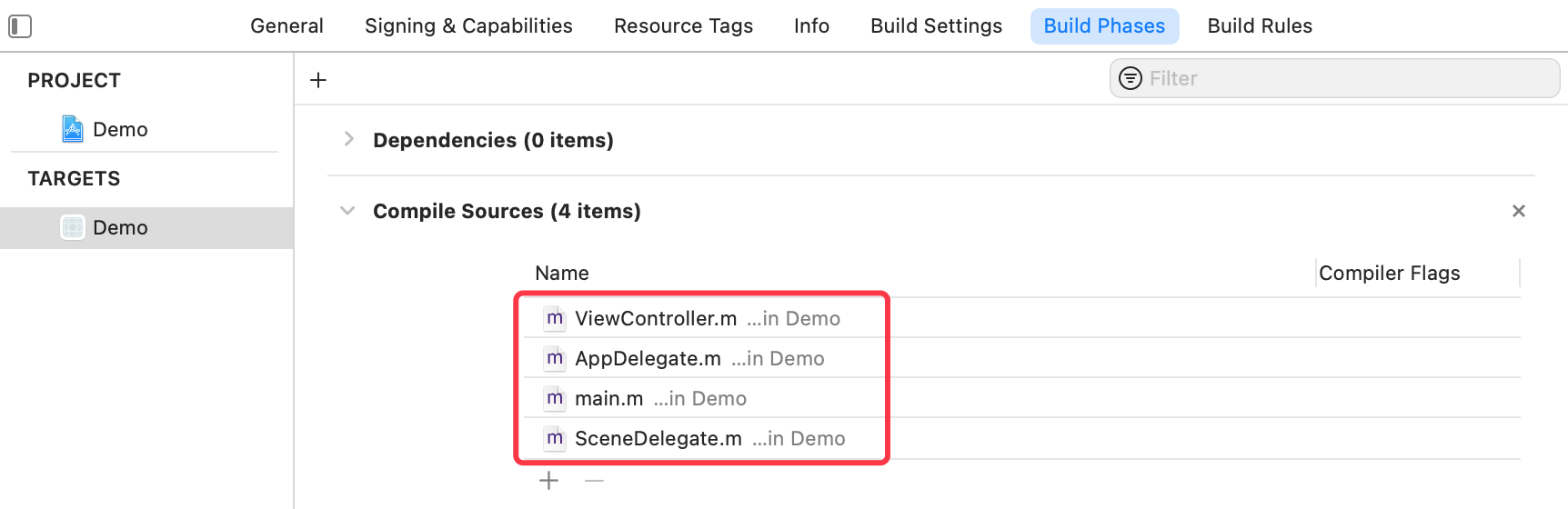

文件编译顺序是Xcode中Build Phases→Compile Sources的文件排列顺序

文件中方法/函数的符号顺序，就是代码的书写顺序

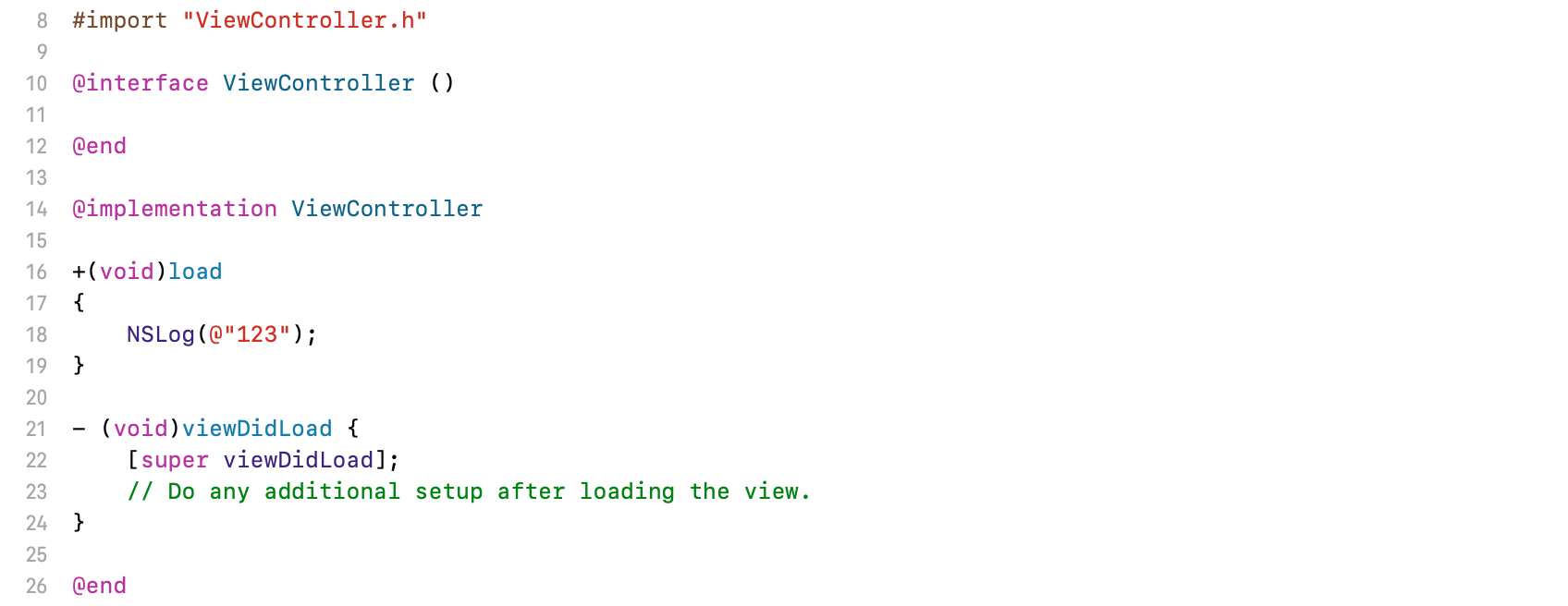

  • 以ViewController.m为例，load方法在viewDidLoad方法之前，和LinkMap文件中的顺序一致

所以，按照默认配置，在应用启动时，会加载到大量与启动时无关的代码，导致Page Fault的次数增长，影响启动时间。如果可以将启动时需要的方法/函数排列在最前面，就能大大降低缺页中断的可能性，从而提升应用的启动速度，这就是二进制重排的核心原理

4.3 二进制重排的配置

二进制重排的配置非常简单，只需要在工程中创建.order文件，按固定格式，将启动时需要的方法/函数顺序排列，然后在Xcode中使用.order文件即可。通过LinkMap文件中的顺序，查看最终的排序是否符合预期

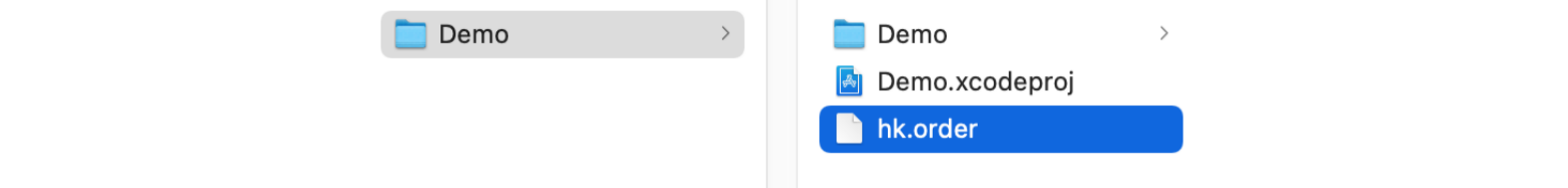

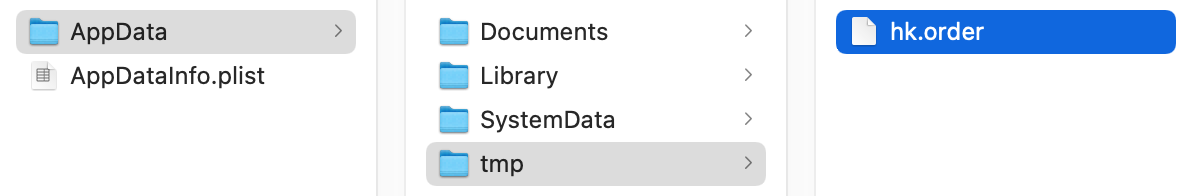

在工程根目录创建.order文件

打开hk.order文件，写入启动时需要的方法/函数

  1. +[ViewController load]
  2. +[AppDelegate load]
  3. _main

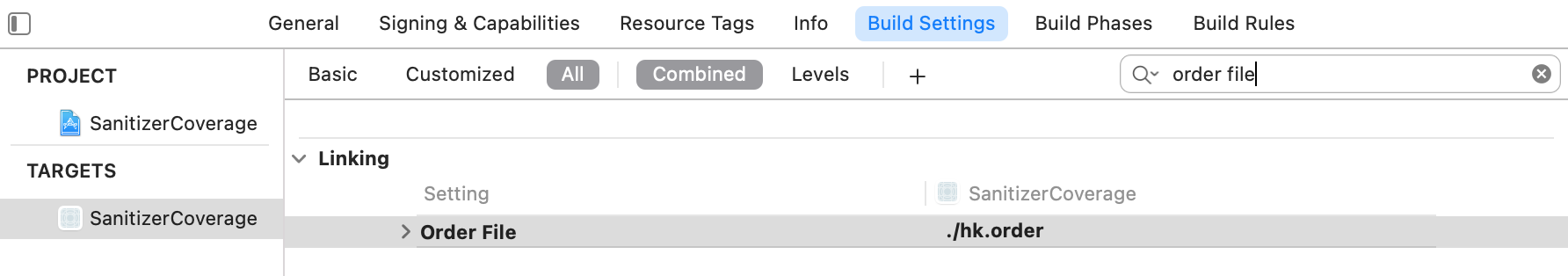

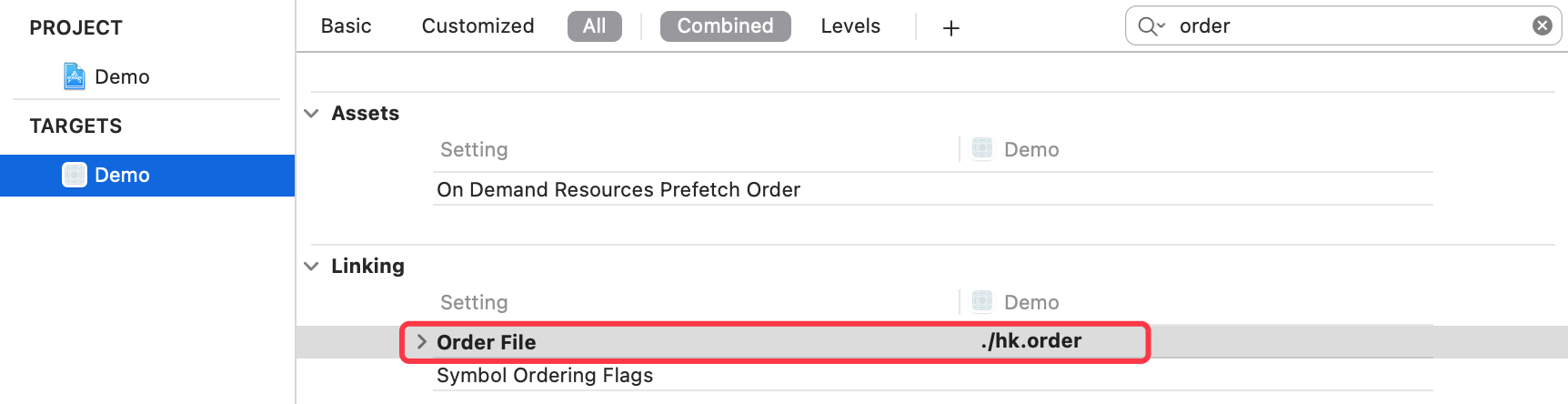

让Xcode使用.order文件，在Build Setting→Order File中配置

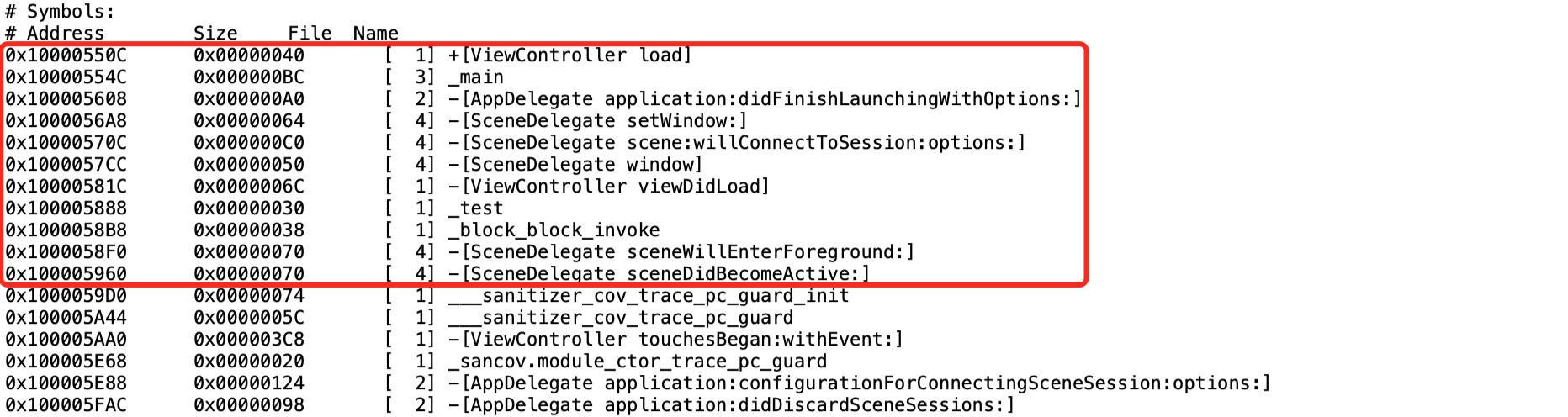

编译项目，打开LinkMap文件

  1. # Symbols:
  2. # Address    Size        File  Name
  3. 0x100005F54    0x0000002C    [  1] +[ViewController load]
  4. 0x100005F80    0x0000002C    [  2] +[AppDelegate load]
  5. 0x100005FAC    0x0000009C    [  3] _main
  6. 0x100006048    0x00000048    [  1] -[ViewController viewDidLoad]
  7. 0x100006090    0x0000007C    [  2] -[AppDelegate application:didFinishLaunchingWithOptions:]
  8. ...
  • 最前面三个方法/函数，按照.order文件中的顺序排列

由此可见，如果我们将项目中，启动时需要调用的所有方法/函数都找到，把它们全部写入到.order文件中，就能大大降低缺页中断的可能性。但真正的难点是，如何能找到项目中启动时需要调用的所有方法和函数

5. Clang插庄

在项目中，对于OC方法，可以对objc_msgSend方法进行HOOK。这样仅适用于OC方法，对于C函数、Block、Swift的方法/函数，都无法拦截

LLVM内置了一个简单的代码覆盖率检测工具（SanitizerCoverage）。它在函数级、基本块级和边缘级上插入对用户定义函数的调用，通过这种方式，可以顺利对OC方法、C函数、Block、Swift的方法/函数进行全面HOOK

官方文档：https://clang.llvm.org/docs/SanitizerCoverage.html

5.1 配置

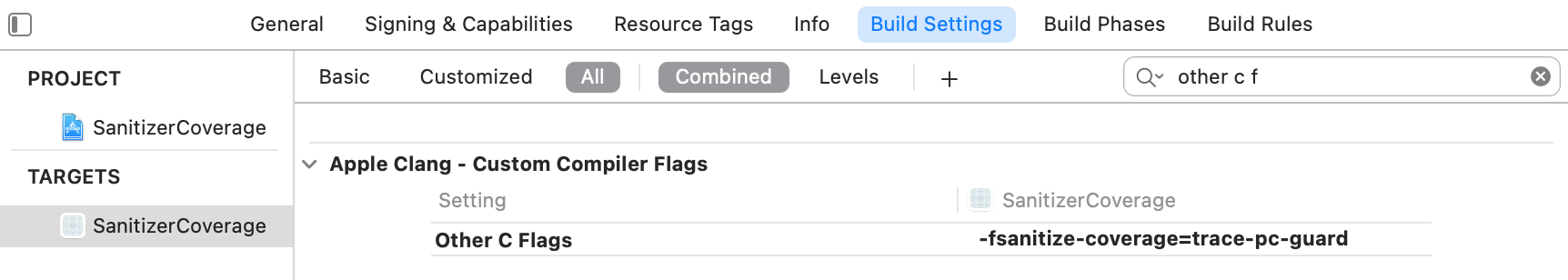

搭建测试项目，在Build Setting→Other C Flags中，增加-fsanitize-coverage=trace-pc-guard的配置

按照文档，在项目中加入示例代码

  1. #import "ViewController.h"
  2. #include <stdint.h>
  3. #include <stdio.h>
  4. #include <sanitizer/coverage_interface.h>
  6. @implementation ViewController
  8. - (void)viewDidLoad {
  9.     [super viewDidLoad];
  10. }
  12. void __sanitizer_cov_trace_pc_guard_init(uint32_t *start, uint32_t *stop) {
  13.     static uint64_t N;
  14.     if (start == stop || *start) return;
  15.     printf("INIT: %p %p\n", start, stop);
  16.     for (uint32_t *x = start; x < stop; x++)
  17.         *x = ++N;
  18. }
  20. void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  21.     if (!*guard) return;
  23.     void *PC = __builtin_return_address(0);
  24.     char PcDescr[1024];
  26. //    printf("guard: %p %x PC %s\n", guard, *guard, PcDescr);
  27. }
  29. @end

5.2 __sanitizer_cov_trace_pc_guard_init

运行项目，打印以下内容：

  1. INIT: 0x100bbd4c0 0x100bbd4f8

  • 打印来自__sanitizer_cov_trace_pc_guard_init函数

  • 通过for代码中的循环，不难看出，从start至stop的地址中，存储的是uint32_t类型的值

  • 循环中x为uint32_t指针类型，x++表示指针运算，步长+1会增加数据类型的长度

  • uint32_t占4字节，所以循环中的代码含义，每四字节记录一个++N的值

使用lldb验证

  1. //读取start
  2. (lldb) x 0x100bbd4c0
  3. 0x100bbd4c0: 01 00 00 00 02 00 00 00 03 00 00 00 04 00 00 00  ................
  4. 0x100bbd4d0: 05 00 00 00 06 00 00 00 07 00 00 00 08 00 00 00  ................
  6. //读取stop
  7. (lldb) x 0x100bbd4f8-4
  8. 0x100bbd4f4: 0e 00 00 00 c0 d2 e0 00 01 00 00 00 00 00 00 00  ................
  9. 0x100bbd504: 00 00 00 00 66 73 bb 00 01 00 00 00 00 00 00 00  ....fs..........

  • 读取最后一个值，要在stop地址的基础上减去4字节

  • 从start至stop，读出值为01~0e，这些值表示当前项目中方法/函数的符号个数

5.3 __sanitizer_cov_trace_pc_guard

在__sanitizer_cov_trace_pc_guard函数中设置断点，运行项目

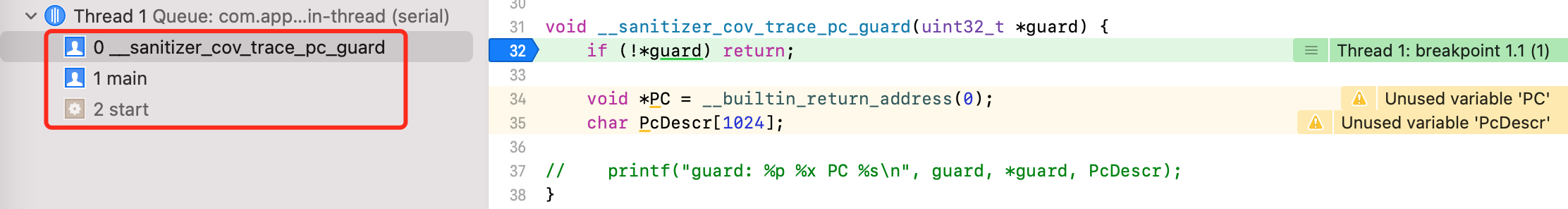

来到断点，查看函数调用栈

  • 由main函数调用

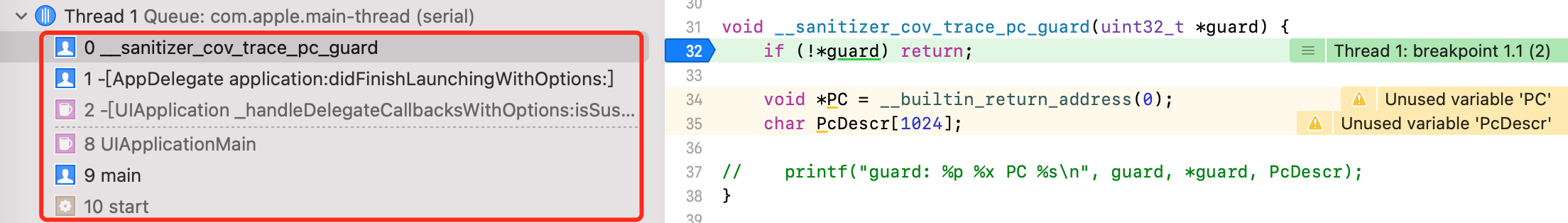

继续执行程序，又会进入该函数的断点

  • 由didFinishLaunchingWithOptions方法调用

我们会发现一个现象，项目中每一个方法和函数的调用，都会触发__sanitizer_cov_trace_pc_guard的断点，并且由当前执行的方法/函数调用

写入测试代码

  1. void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  2.     NSLog(@"__sanitizer_cov_trace_pc_guard");
  3. }
  5. - (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
  6.     NSLog(@"touchesBegan方法执行");
  7.     test();
  8. }
  10. void(^block)(void) = ^(void){
  11.     NSLog(@"Block执行");
  12. };
  14. void test(){
  15.     NSLog(@"test函数执行");
  16.     block();
  17. }
  19. -------------------------
  20. //输出以下内容：
  21. __sanitizer_cov_trace_pc_guard
  22. touchesBegan方法执行
  23. __sanitizer_cov_trace_pc_guard
  24. test函数执行
  25. __sanitizer_cov_trace_pc_guard
  26. Block执行

  • 从运行结果来看，方法和函数全部被HOOK

  • 被拦截的方法和函数，仅限当前项目中的符号，例如：NSLog等外部符号不会被HOOK

  • 二进制重排的本意，就是将代码实现的二进制中方法/函数符号，在启动时刻按照顺序排列在前面。外部符号的方法/函数实现，并不在当前项目中，所以它们的符号也不在重排的范围之内

5.4 原理

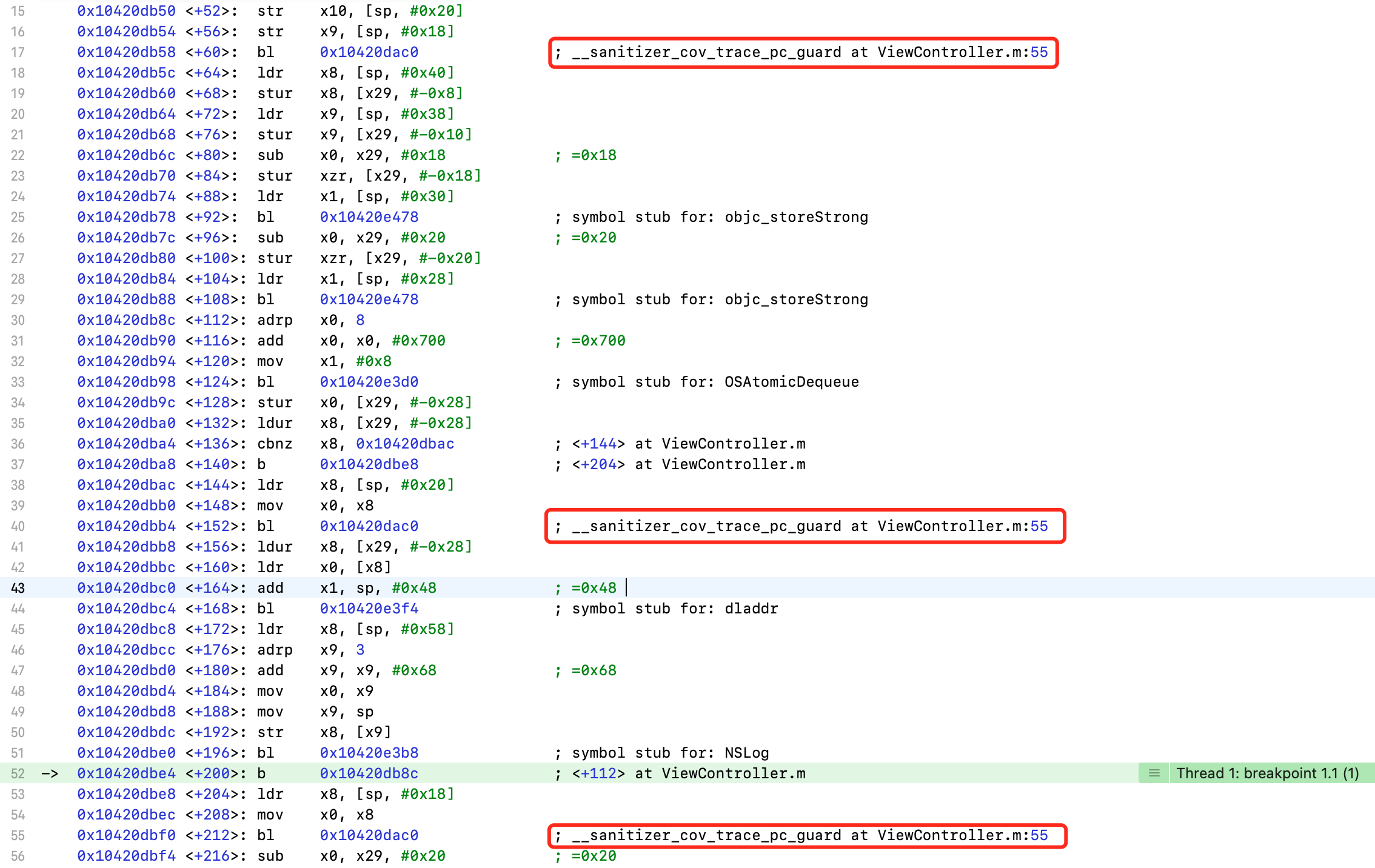

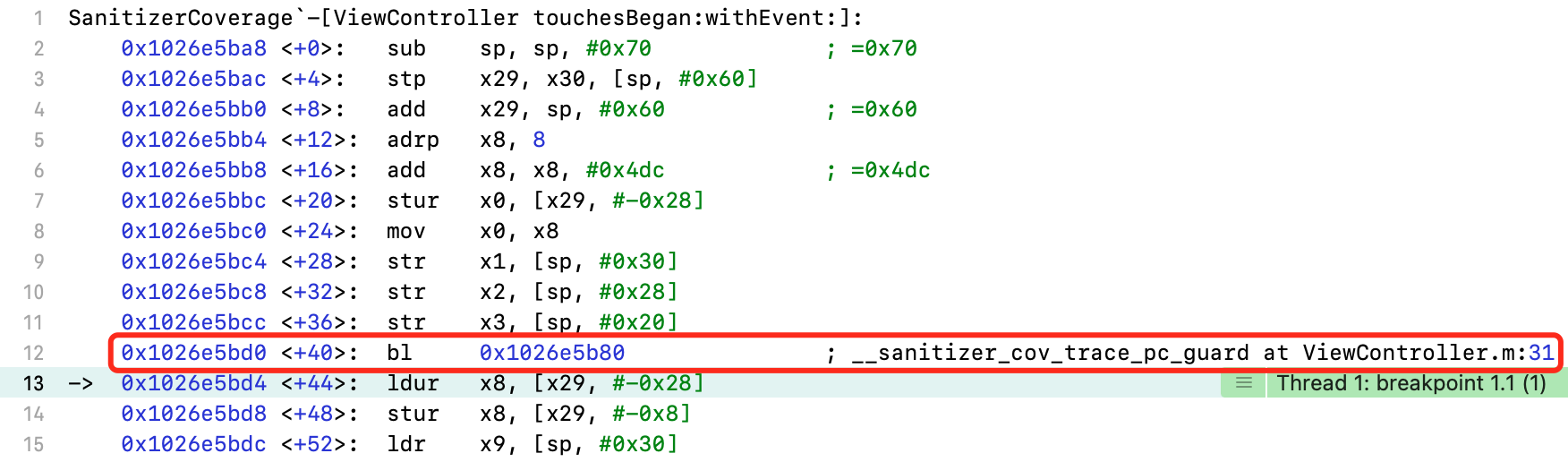

查看汇编代码

  • 在每一个方法和函数的汇编代码中，都多了一句bl指令，调用的正是__sanitizer_cov_trace_pc_guard函数

  • Clang插庄的实现原理：只要添加Clang插庄的标记，编译器就会在当前项目中，在所有方法、函数、Block的代码实现的边缘，插入一句__sanitizer_cov_trace_pc_guard函数的调用代码，达到方法/函数/Block的100%覆盖

  • 相当于编译器在编译时期，修改了当前的二进制文件

  • 修改时机，有可能是语法分析之后，生成IR中间代码时进行修改（未验证）

5.5 获取符号名称

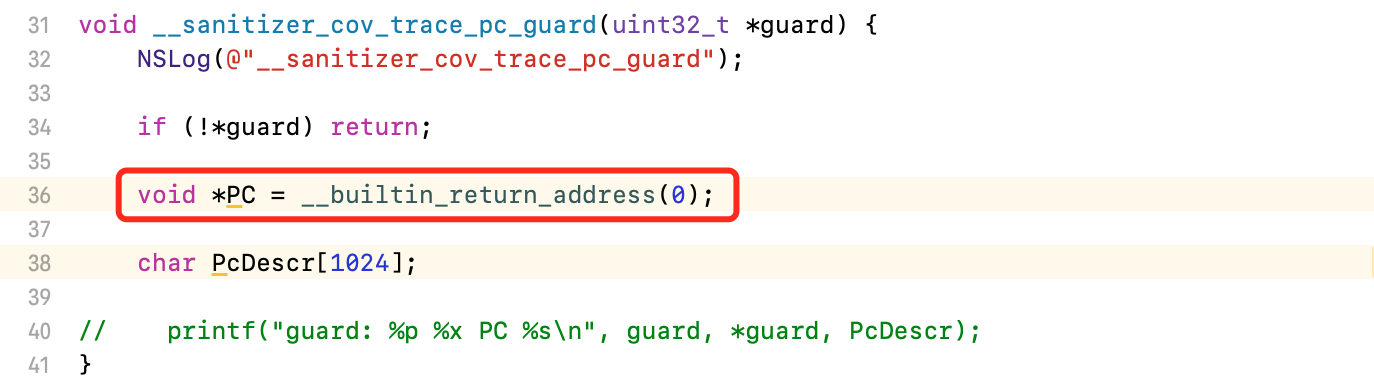

示例代码中，使用了一个__builtin_return_address函数

  • 函数的作用，获取当前返回地址，也就是调用者的函数地址

得到调用者的函数地址，获取符号名称

  1. #include <dlfcn.h>
  3. void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  4.     NSLog(@"__sanitizer_cov_trace_pc_guard");
  6.     if (!*guard) return;
  8.     void *PC = __builtin_return_address(0);
  10.     Dl_info info;
  11.     dladdr(PC, &info);
  13.     NSLog(@"%s", info.dli_fname);
  14.     NSLog(@"%p", info.dli_fbase);
  15.     NSLog(@"%s", info.dli_sname);
  16.     NSLog(@"%p", info.dli_saddr);
  17. }
  • 使用dladdr函数，将传入的函数地址，获取基本信息，存入Dl_info结构体

Dl_info结构体的定义：

  1. typedef struct dl_info {
  2.         const char      *dli_fname;     /* Pathname of shared object */
  3.         void            *dli_fbase;     /* Base address of shared object */
  4.         const char      *dli_sname;     /* Name of nearest symbol */
  5.         void            *dli_saddr;     /* Address of nearest symbol */
  6. } Dl_info;
  • dli_fname：当前MachO路径
  • dli_fbase：当前MachO基地址
  • dli_sname：函数名称
  • dli_saddr：函数地址

运行项目，测试打印结果

  1. __sanitizer_cov_trace_pc_guard
  2. dli_fname：/private/var/containers/Bundle/Application/E4DBCC4F-B132-4462-A148-03B398B476F5/SanitizerCoverage.app/SanitizerCoverage
  3. dli_fbase：0x104cb0000
  4. dli_sname：-[ViewController touchesBegan:withEvent:]
  5. dli_saddr：0x104cb5a64
  • 通过dli_sname可以得到函数名称

修改测试代码，运行项目：

  1. #import "ViewController.h"
  2. #include <stdint.h>
  3. #include <stdio.h>
  4. #include <sanitizer/coverage_interface.h>
  5. #include <dlfcn.h>
  7. @interface ViewController ()
  9. @end
  11. @implementation ViewController
  13. + (void)load {
  14. //    NSLog(@"load函数");
  15. }
  17. - (void)viewDidLoad {
  18.     [super viewDidLoad];
  20.     test();
  21. }
  23. void(^block)(void) = ^(void){
  24. //    NSLog(@"Block执行");
  25. };
  27. void test(){
  28. //    NSLog(@"test函数执行");
  29.     block();
  30. }
  32. void __sanitizer_cov_trace_pc_guard_init(uint32_t *start, uint32_t *stop) {
  33.     static uint64_t N;
  34.     if (start == stop || *start) return;
  36.     for (uint32_t *x = start; x < stop; x++)
  37.         *x = ++N;
  38. }
  40. void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  42.     void *PC = __builtin_return_address(0);
  44.     Dl_info info;
  45.     dladdr(PC, &info);
  47.     NSLog(@"%s", info.dli_sname);
  48. }
  50. @end
  52. -------------------------
  53. //输出以下内容：
  54. +[ViewController load]
  55. main
  56. -[AppDelegate application:didFinishLaunchingWithOptions:]
  57. -[SceneDelegate window]
  58. -[SceneDelegate setWindow:]
  59. -[SceneDelegate window]
  60. -[SceneDelegate window]
  61. -[SceneDelegate scene:willConnectToSession:options:]
  62. -[SceneDelegate window]
  63. -[SceneDelegate window]
  64. -[SceneDelegate window]
  65. -[ViewController viewDidLoad]
  66. test
  67. block_block_invoke
  68. -[SceneDelegate sceneWillEnterForeground:]
  69. -[SceneDelegate sceneDidBecomeActive:]
  • 获取到启动时刻，所有被调用的方法、函数、Block的函数名称。其中部分函数多次调用，出现了重复符号，还需要对其排重

5.6 实践

日常开发中，我们经常会使用多线程开发。如果函数处于子线程，那__sanitizer_cov_trace_pc_guard函数也会在子线程进行回调

所以，当我们通过回调收集函数名称时，也要保证线程安全

5.6.1 收集返回地址

以下案例，我们使用线程相对安全的原子队列进行返回地址的收集

  1. //定义原子队列
  2. static OSQueueHead symbolList = OS_ATOMIC_QUEUE_INIT;
  4. //定义结构体
  5. typedef struct {
  6.     void *pc;
  7.     void *next;
  8. } SYNode;
  10. void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  12.     void *PC = __builtin_return_address(0);
  14.     //创建结构体
  15.     SYNode *node = malloc(sizeof(SYNode));
  16.     *node = (SYNode){PC, NULL};
  18.     //结构体入栈
  19.     //offsetof：参数1传入类型，将下一个节点的地址返回给参数2
  20.     OSAtomicEnqueue(&symbolList, node, offsetof(SYNode, next));
  21. }
  23. - (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
  25.     while (YES) {
  27.         SYNode *node = OSAtomicDequeue(&symbolList, offsetof(SYNode, next));
  29.         //取空则停止循环
  30.         if(node == NULL){
  31.             break;
  32.         }
  34.         Dl_info info;
  35.         dladdr(node->pc, &info);
  37.         NSLog(@"%s", info.dli_sname);
  38.     }
  39. }

  • 定义：

    • 定义原子队列

    • 定义结构体，pc存储当前返回地址，next存储下一个节点地址

  • 收集

    • 创建结构体，对pc赋值，next设置为NULL

    • 结构体入栈

    • offsetof：宏，参数1传入类型，将下一个节点的地址返回给参数2

  • 测试

    • 循环读取node，取空则停止循环

    • 将返回地址写入Dl_info结构体

    • 打印符号名称

5.6.2 循环引发的大坑

运行上述案例：

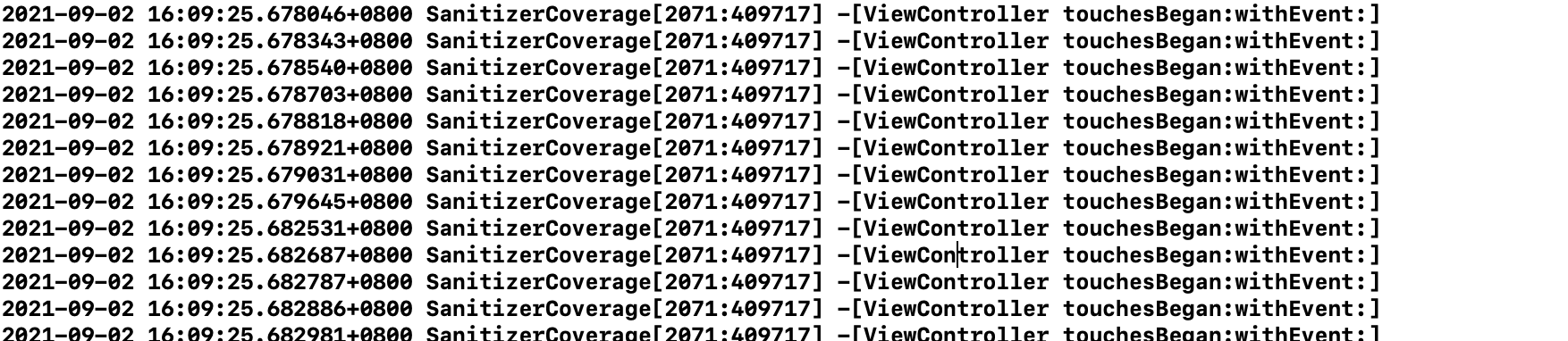

  • touchesBegan方法出现死递归

在touchesBegan方法中设置断点，运行项目，查看汇编代码

  • 方法中被插入三次__sanitizer_cov_trace_pc_guard函数的调用

这就是循环引发的大坑，SanitizerCoverage不但拦截方法、函数、Block，还会对循环进行HOOK

案例中，while循环被HOOK，循环的执行会进入回调函数。回调函数中存入队列的还是touchesBegan的函数地址，这会导致队列中永远存在一个到两个touchesBegan，next永远获取不完

解决办法：

在Build Setting→Other C Flags中，将配置修改为-fsanitize-coverage=func,trace-pc-guard，对其增加func参数

再次运行项目，点击屏幕，输出以下内容：

  1. -[ViewController touchesBegan:withEvent:]
  2. -[SceneDelegate sceneDidBecomeActive:]
  3. -[SceneDelegate sceneWillEnterForeground:]
  4. block_block_invoke
  5. test
  6. -[ViewController viewDidLoad]
  7. -[SceneDelegate window]
  8. -[SceneDelegate window]
  9. -[SceneDelegate window]
  10. -[SceneDelegate scene:willConnectToSession:options:]
  11. -[SceneDelegate window]
  12. -[SceneDelegate window]
  13. -[SceneDelegate setWindow:]
  14. -[SceneDelegate window]
  15. -[AppDelegate application:didFinishLaunchingWithOptions:]
  16. main
  17. +[ViewController load]
  • 修改配置项，仅拦截方法的调用，成功解决循环引发的大坑

5.6.3 获取函数符号并排重

案例还要解决几个问题：

  • 过滤掉自身touchesBegan的函数名称

  • 函数和Block的符号，需要在函数名称之前增加_

  • 相同的函数符号，需要进行排重

  • 队列原则，先进后出。所以我们需要的符号顺序需要反转

修改touchesBegan方法，解决遗留问题：

  1. - (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
  3.     NSMutableArray<NSString *> *symbolNames = [NSMutableArray array];
  5.     while (YES) {
  7.         SYNode *node = OSAtomicDequeue(&symbolList, offsetof(SYNode, next));
  9.         if(node == NULL){
  10.             break;
  11.         }
  13.         Dl_info info;
  14.         dladdr(node->pc, &info);
  16.         NSString *name = @(info.dli_sname);
  18.         if([name isEqualToString:@(__func__)]){
  19.             continue;
  20.         }
  22.         if(![name hasPrefix:@"+["] && ![name hasPrefix:@"-["]){
  23.             name = [@"_" stringByAppendingString:name];
  24.         }
  26.         if([symbolNames containsObject:name]){
  27.             continue;
  28.         }
  30.         [symbolNames addObject:name];
  31.     }
  33.     symbolNames = (NSMutableArray<NSString *> *)[[symbolNames reverseObjectEnumerator] allObjects];
  35.     for (NSString *symbol in symbolNames) {
  36.         NSLog(@"%@", symbol);
  37.     }
  38. }
  40. -------------------------
  41. //输出以下内容：
  42. +[ViewController load]
  43. _main
  44. -[AppDelegate application:didFinishLaunchingWithOptions:]
  45. -[SceneDelegate setWindow:]
  46. -[SceneDelegate scene:willConnectToSession:options:]
  47. -[SceneDelegate window]
  48. -[ViewController viewDidLoad]
  49. _test
  50. _block_block_invoke
  51. -[SceneDelegate sceneWillEnterForeground:]
  52. -[SceneDelegate sceneDidBecomeActive:]

  • 过滤掉自身touchesBegan的函数名称

  • 获取符号名称，如果不是+[和-[开头，视为函数或Block，前面加_

  • 如果符合名称在数组中存在，跳过。否则，添加到数组

  • 将数组反转，并循环打印

5.6.4 写入文件并配置

修改touchesBegan方法，将符号列表写入.order文件

  1. - (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
  3.     NSMutableArray<NSString *> *symbolNames = [NSMutableArray array];
  5.     while (YES) {
  7.         SYNode *node = OSAtomicDequeue(&symbolList, offsetof(SYNode, next));
  9.         if(node == NULL){
  10.             break;
  11.         }
  13.         Dl_info info;
  14.         dladdr(node->pc, &info);
  16.         NSString *name = @(info.dli_sname);
  18.         if([name isEqualToString:@(__func__)]){
  19.             continue;
  20.         }
  22.         if(![name hasPrefix:@"+["] && ![name hasPrefix:@"-["]){
  23.             name = [@"_" stringByAppendingString:name];
  24.         }
  26.         if([symbolNames containsObject:name]){
  27.             continue;
  28.         }
  30.         [symbolNames addObject:name];
  31.     }
  33.     symbolNames = (NSMutableArray<NSString *> *)[[symbolNames reverseObjectEnumerator] allObjects];
  35.     NSString *filePath = [NSTemporaryDirectory() stringByAppendingPathComponent:@"hk.order"];
  36.     NSString *symbolStr = [symbolNames componentsJoinedByString:@"\n"];
  37.     NSData *symbolData = [symbolStr dataUsingEncoding:kCFStringEncodingUTF8];
  39.     [[NSFileManager defaultManager] createFileAtPath:filePath contents:symbolData attributes:nil];
  41.     NSLog(@"%@", symbolStr);
  42. }

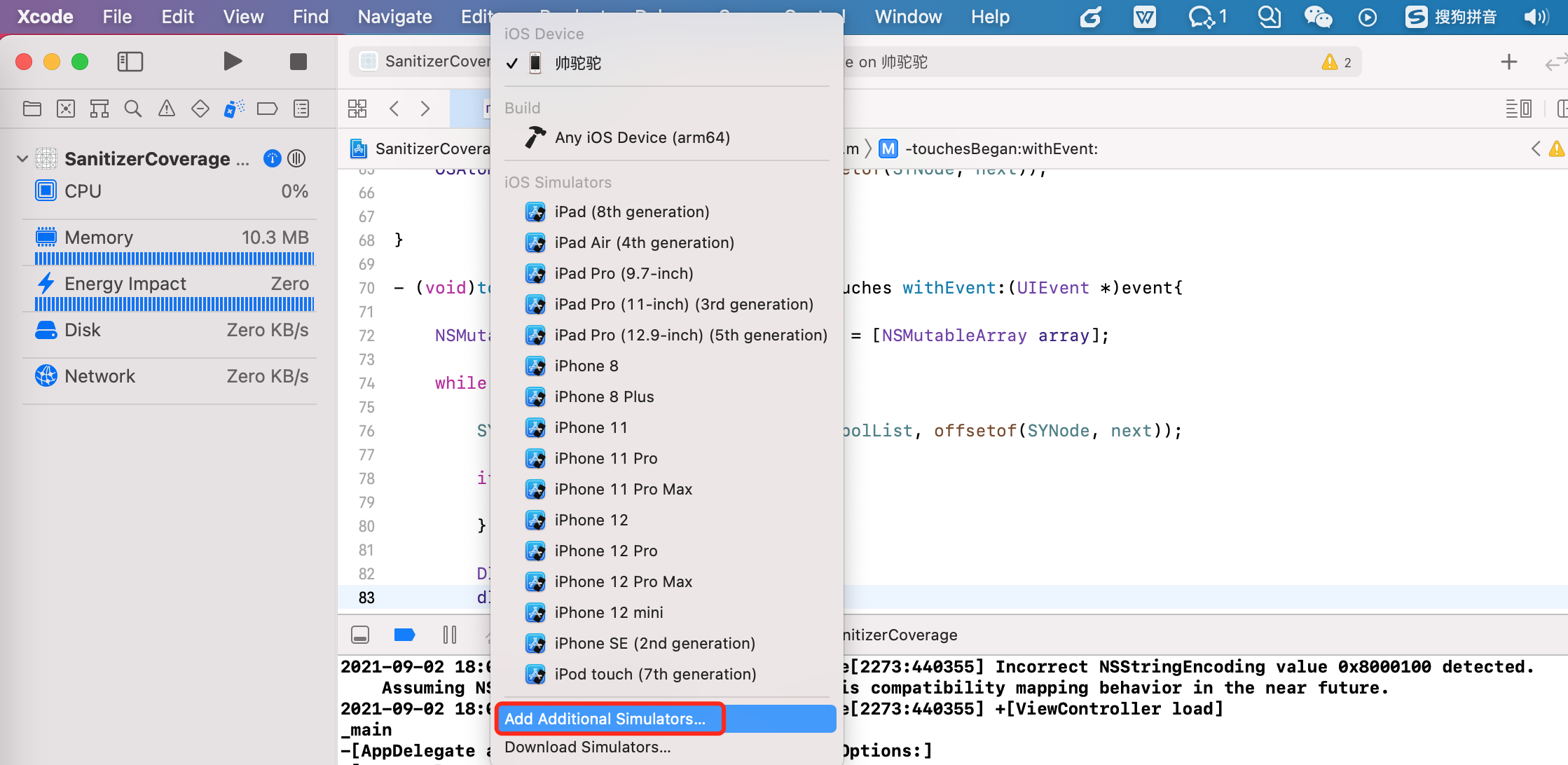

拿到.order文件，选择Add Additional Simulators...

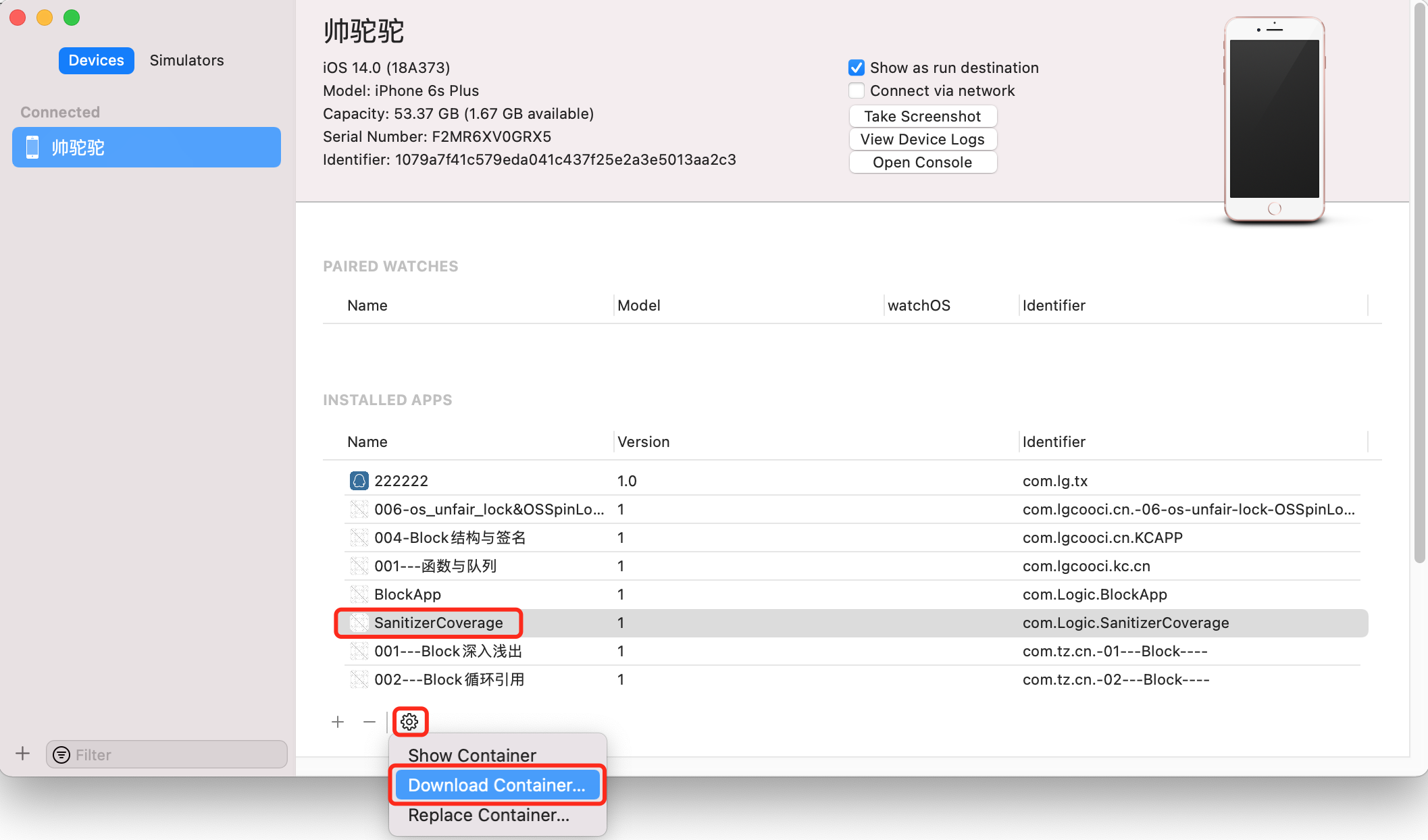

选中案例App，点击Downlad Container...

选择路径，下载.xcappdata文件。右键显示包内容，在AppData/tmp目录下，找到.order文件

将.order文件拷贝到工程根目录，在Build Setting→Order File进行配置

在Build Settings→Write Link Map File，设置为YES

编译项目，打开LinkMap文件

  • 配置生效，二进制重排成功

5.6.5 swift的函数符号

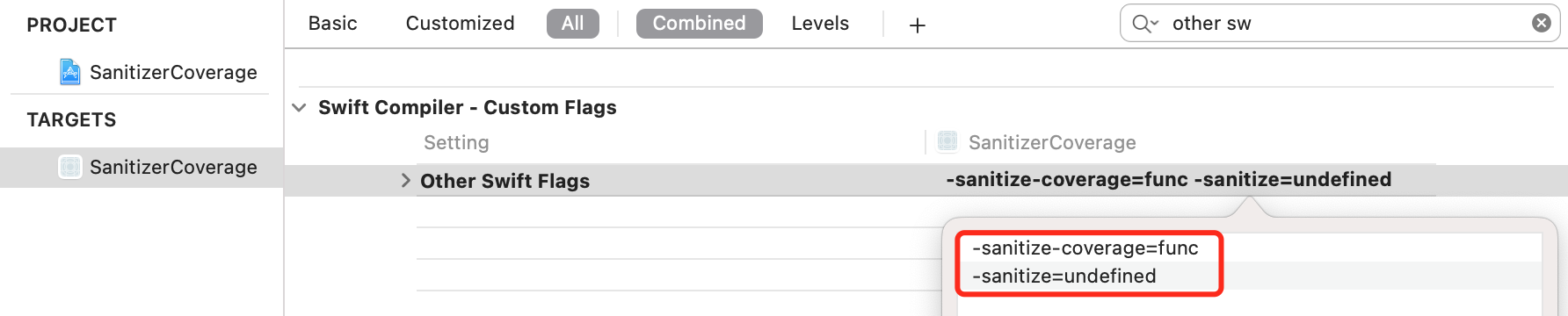

在Other C Flags中的配置，仅对Clang编译器生效。而Swift使用swiftc编译器，要想获得swift函数符号，需要对Other Swift Flags进行配置

  • 和Clang的配置参数略有出入
  • 添加-sanitize-coverage=func、-sanitize=undefined两项

创建SwiftTest.swift文件，写入测试代码：

  1. import Foundation
  3. class SwiftTest: NSObject {
  5.     @objc class func swiftTest1(){
  7.     }
  9.     @objc class func swiftTest2(){
  11.     }
  12. }

在ViewController的load方法和Block中分别调用

  1. + (void)load {
  2.     [SwiftTest swiftTest1];
  3. }
  5. - (void)viewDidLoad {
  6.     [super viewDidLoad];
  8.     test();
  9. }
  11. void(^block)(void) = ^(void){
  12.     [SwiftTest swiftTest2];
  13. };
  15. void test(){
  16.     block();
  17. }

运行项目，点击屏幕，输出以下内容：

  1. +[ViewController load]
  2. _$s17SanitizerCoverage9SwiftTestC10swiftTest1yyFZTo
  3. _$s17SanitizerCoverage9SwiftTestC10swiftTest1yyFZ
  4. _main
  5. -[AppDelegate application:didFinishLaunchingWithOptions:]
  6. -[SceneDelegate setWindow:]
  7. -[SceneDelegate scene:willConnectToSession:options:]
  8. -[SceneDelegate window]
  9. -[ViewController viewDidLoad]
  10. _test
  11. _block_block_invoke
  12. _$s17SanitizerCoverage9SwiftTestC10swiftTest2yyFZTo
  13. _$s17SanitizerCoverage9SwiftTestC10swiftTest2yyFZ
  14. -[SceneDelegate sceneWillEnterForeground:]
  15. -[SceneDelegate sceneDidBecomeActive:]
  • 使用OC和Swift混编，成功得到Swift函数符号

总结

Main函数之前的性能检测：

  • dylib loading time：动态库的载入耗时

  • rebase/binding time：重定位符号和符号绑定的耗时

    • rebase：系统采用ASLR技术，保证地址空间随机化。所以在运行时，需要通过rebase进行重定位符号，使用ASLR+偏移地址

    • binding：使用外部符号，编译时无法找到函数地址。所以在运行时，dyld加载共享缓存，加载链接动态库之后，进行binding操作，重新绑定外部符号

  • ObjC setup time：注册OC类的耗时

  • initializer time：执行load以及C++构造函数的耗时

  • slowest intializers：列举出几个比较耗时的动态库

虚拟内存：

  • 概述

    • 程序以懒加载的方式加载到内存中，按需加载，避免内存浪费

    • 将程序和物理内存完全阻隔开，无法跨进程访问，数据更安全

  • 缺页中断

    • 当程序访问未被缓存的内存页时，就会触发缺页中断

    • 缺页中断会将当前进程阻塞掉，此时需要先将数据载入到物理内存，然后再寻址，进行读取

  • 页面置换：

    • 物理内存的空间是有限的，当内存中没有空间时，操作系统会从选择合适的物理内存页驱逐回磁盘，为新的内存页让出位置，选择待驱逐页的过程在操作系统中叫做页面置换

  • 冷启动 & 热启动

    • 冷启动：当启动应用时，后台没有该应用的进程，这时系统会重新创建一个新的进程分配给该应用，这个启动方式就是冷启动

    • 热启动：当启动应用时，后台已有该应用的进程（例：按home键回到桌面，但是该应用的进程是依然会保留在后台，可进入任务列表查看），所以在已有进程的情况下，这种启动会从已有的进程中来启动应用，这个方式叫热启动

ASLR：

  • 一种针对缓冲区溢出的安全保护技术，通过对堆、栈、共享库映射等线性区布局的随机化，通过增加攻击者预测目的地址的难度，防止攻击者直接定位攻击代码位置，达到阻止溢出攻击的目的

二进制重排：

  • 将启动时需要的方法/函数排列在最前面，降低缺页中断的可能性，从而提升应用的启动速度

  • 方法/函数的编译链接顺序，将Write Link Map File设置为YES，通过LinkMap文件查看

  • 启用二进制重排，在Order File中配置.order文件

Clang插庄 ：

  • 配置

    • OC：对Other C Flags进行配置，增加-fsanitize-coverage=trace-pc-guard

    • Swift：对Other Swift Flags进行配置，增加-sanitize-coverage=func、-sanitize=undefined

  • API函数：

    • __sanitizer_cov_trace_pc_guard_init：获取当前项目中方法/函数的符号个数

    • __sanitizer_cov_trace_pc_guard：拦截方法/函数/Block之后的回调函数

      • __builtin_return_address：获取当前返回地址，也就是调用者的函数地址

  • 实现原理

    • 只要添加Clang插庄的标记，编译器就会在当前项目中，在所有方法、函数、Block的代码实现的边缘，插入一句__sanitizer_cov_trace_pc_guard函数的调用代码，达到方法/函数/Block的100%覆盖

    • 相当于编译器在编译时期，修改了当前的二进制文件

    •
修改时机，有可能是语法分析之后，生成IR中间代码时进行修改（未验证）

  • 循环引发的大坑

    • SanitizerCoverage不但拦截方法、函数、Block，还会对循环进行HOOK

    • 在Other C Flags中，增加func参数，即可解决

    • 拦截方法/函数/Block之后的回调函数，也存在多线程调用的情况。所以收集函数名称时，也要保证线程安全
