1. 程序加载原理

系统内核将可执行文件从磁盘中加载到内存中，内存中的二进制文件，我们称之为image镜像文件

之后，系统会加载动态链接器dyld。dyld只会负责动态库的加载，主程序也会作为镜像形式被dyld管理起来

dyld从可执行文件的依赖开始, 递归加载所有依赖的动态库。无论是动态链还是App本身的可执行文件，它们都是image镜像，而每个App都是以image为单位进行加载的

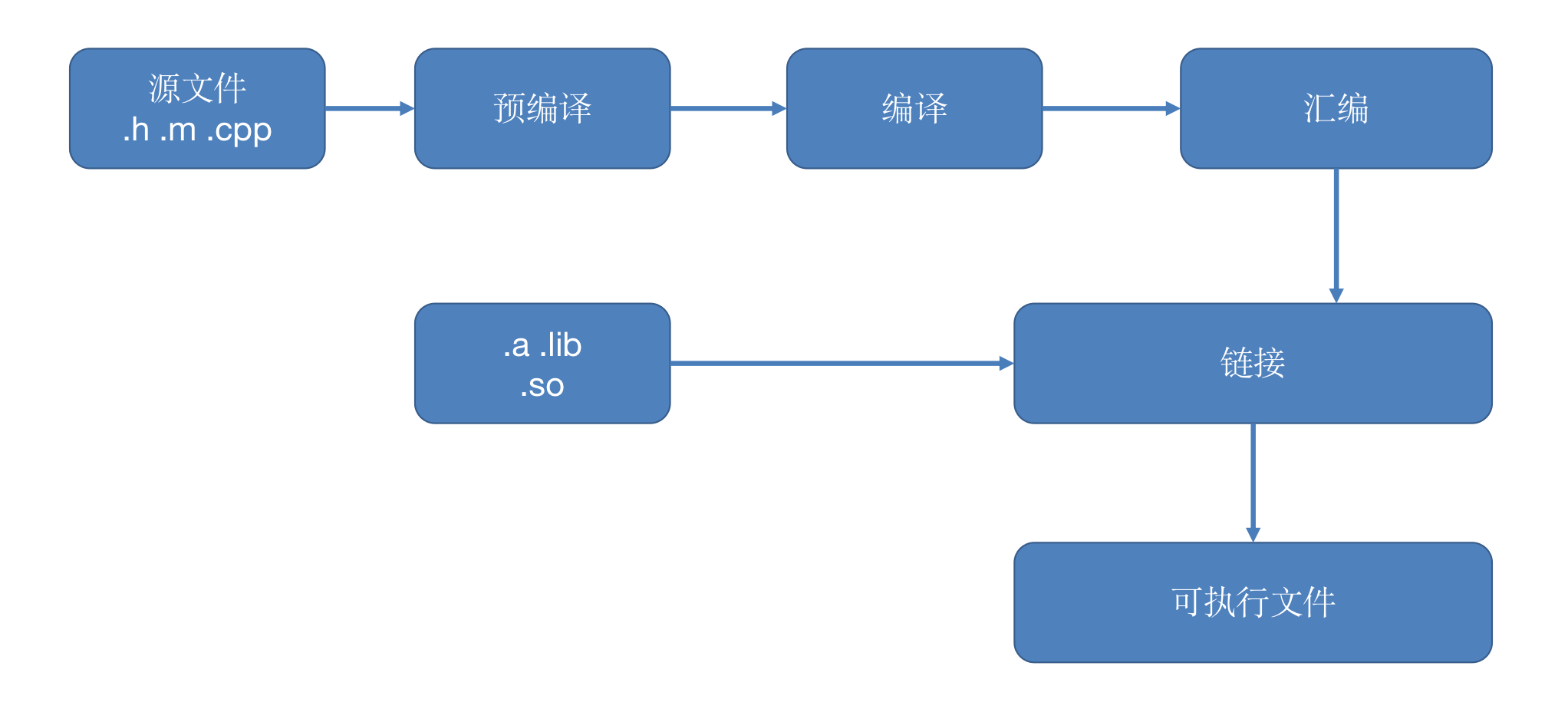

2. 编译过程


  • 源文件：.h、.m、.cpp等文件
  • 预编译：替换宏，删除注释，展开头文件，词法分析、语法分析，生成.i文件
  • 编译：转换成汇编语言，生成.s文件
  • 汇编：把汇编语言文件转换为机器码文件，产生.o文件
  • 链接：对.o文件中引用其他库的地方进行引用，生成最后的可执行文件

3. 静态库 & 动态库

库(Library)：就是⼀段编译好的⼆进制代码，可以被系统加载，加上头⽂件就可以供别⼈使⽤

常⽤库⽂件格式：.a、.dylib、.framework、.xcframework、.tdb

3.1 什么时候会⽤到库？

  • 某些代码需要给别⼈使⽤，但是我们不希望别⼈看到源码，就需要以库的形式进⾏封装，只暴露出头⽂件
  • 对于某些不会进⾏⼤改动的代码，我们想减少编译的时间，就可以把它打包成库。因为库是已经编译好的⼆进制，编译的时候只需要Link⼀下，不会浪费编译时间

3.2 什么是链接？

库(Library)在使⽤的时候需要链接（Link）

链接的⽅式有两种：

  • 静态
  • 动态

3.3 什么是静态库？

静态库即静态链接库：可以简单的看成⼀组⽬标⽂件的集合。即很多⽬标⽂件经过压缩打包后形成的⽂件。Windows下的.lib，Linux和Mac下的.a，Mac独有的.framework

缺点：浪费内存和磁盘空间，模块更新困难

3.4 什么是动态库？

与静态库相反，动态库在编译时并不会被拷⻉到⽬标程序中，⽬标程序中只会存储指向动态库的引⽤。等到程序运⾏时，动态库才会被真正加载进来。格式有：.framework、.dylib、.tbd

缺点：会导致⼀些性能损失。但是可以优化，⽐如延迟绑定（Lazy Binding）技术

4. dyld

4.1 dyld是什么？

dyld：动态链接器，加载所有的库和可执行文件

libdyld.dylib：给我们的程序提供在Runtime期间能使⽤动态链接功能

4.2 加载程序的过程

  • 调⽤fork函数，创建⼀个process（进程）调⽤execve或其衍⽣函数，在该进程上加载，执⾏我们的Mach-O⽂件
  • 将⽂件加载到内存
  • 开始分析Mach-O中的mach_header，以确认它是有效的Mach-O⽂件
  • 验证通过，根据mach_header解析load commands。根据解析结果，将程序各个部分加载到指定的地址空间，同时设置保护标记
  • 从LC_LOAD_DYLINKEN中加载dyld
  • dyld开始⼯作

4.3 dyld的⼯作是什么？

  • 执⾏⾃身初始化配置加载环境LC_DYLD_INFO_ONLY
  • 加载当前程序链接的所有动态库到指定的内存中LC_LOAD_DYLIB
  • 搜索所有的动态库，绑定需要在调⽤程序之前⽤的符号（⾮懒加载符号）LC_DYSYMTAB
  • 在间接符号表（indirect symbol table）中，将需要绑定的导⼊符号真实地址替换LC_DYSYMTAB
  • 向程序提供在Runtime时使⽤dyld的接⼝函数（存在libdyld.dylib中，由LC_LOAD_DYLIB提供）
  • 配置Runtime，执⾏所有动态库/image中使⽤的全局构造函数
  • dyld调⽤程序⼊⼝函数，开始执⾏程序LC_MAIN

4.4 程序启动的初始方法

在ViewController中，加入load方法

  1. @implementation ViewController
  3. + (void)load{
  4.     NSLog(@"ViewController load方法");
  5. }
  7. @end

在main.m中，加入C++构造函数

  1. __attribute__((constructor)) void func(){
  2.     printf("\n C++构造函数：%s \n",__func__);
  3. }

在main函数中，增加NSLog打印

  1. int main(int argc, char * argv[]) {
  2.     NSString * appDelegateClassName;
  3.     @autoreleasepool {
  4.         NSLog(@"main函数");
  5.         // Setup code that might create autoreleased objects goes here.
  6.         appDelegateClassName = NSStringFromClass([AppDelegate class]);
  7.     }
  8.     return UIApplicationMain(argc, argv, nil, appDelegateClassName);
  9. }
  11. -------------------------
  13. //输出结果：
  14. ViewController load方法
  15. C++构造函数：func
  16. main函数
  • load方法→C++构造函数→main函数

main函数为程序入口，但load方法和C++构造函数的执行时机比main函数更早，它们是被谁调用的？

在load方法中设置断点，查看函数调用栈

应用启动时的初始方法，由dyld中的_dyld_start开始的

5. 源码分析

5.1 _dyld_start

打开dyld-852源码，搜索_dyld_start

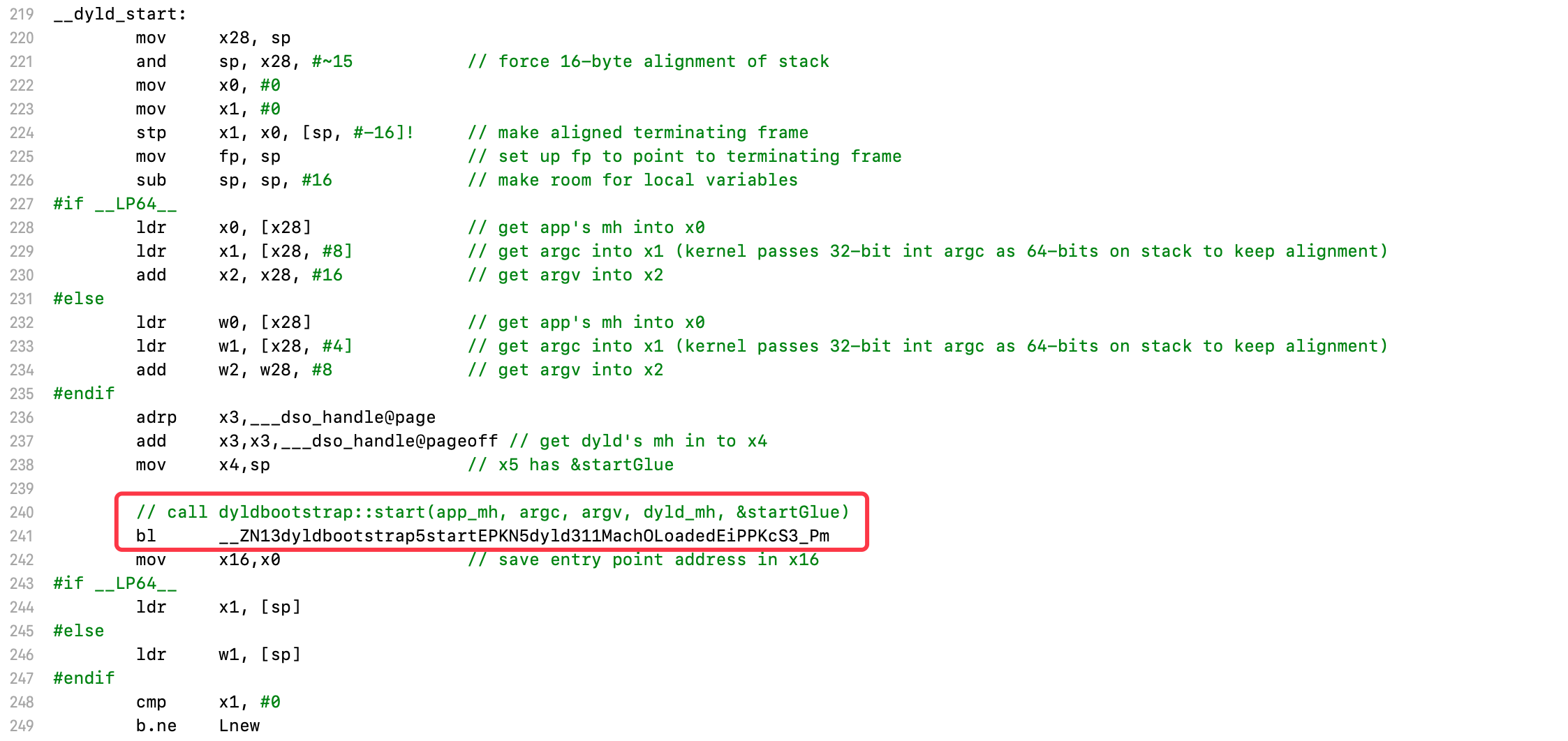

_dyld_start由汇编代码实现，内部调用dyldbootstrap::start函数

5.2 dyldbootstrap::start

dyldbootstrap::start由C++代码实现

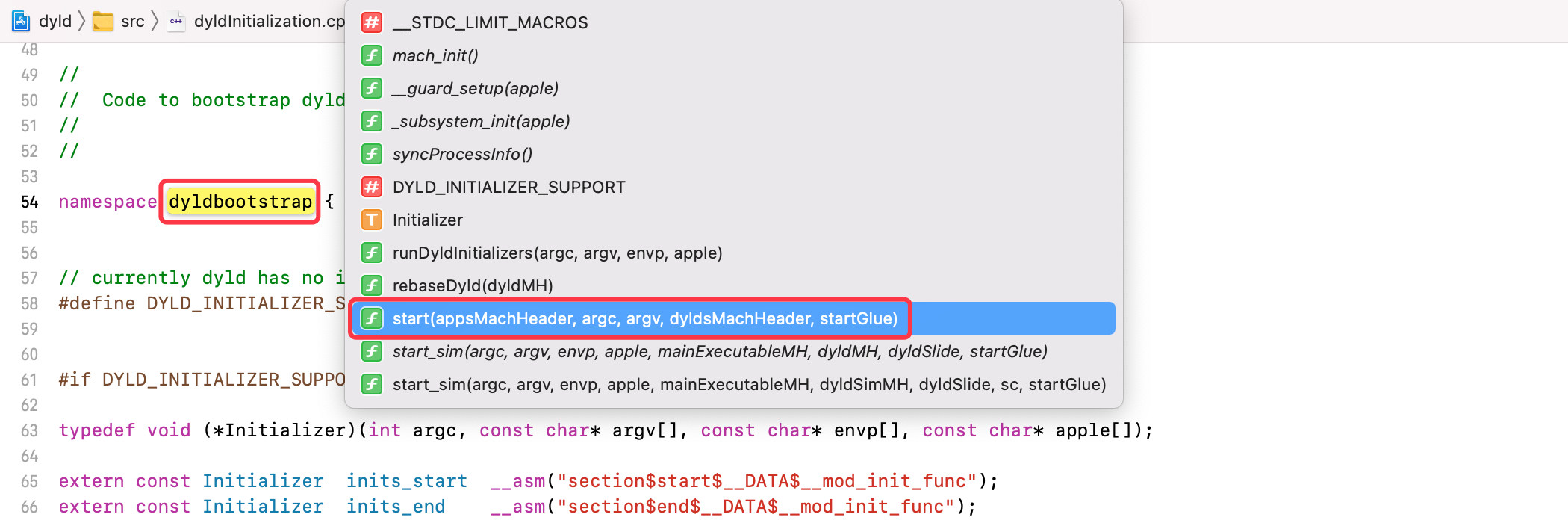

搜索dyldbootstrap，找到命名空间及start函数

来到start函数

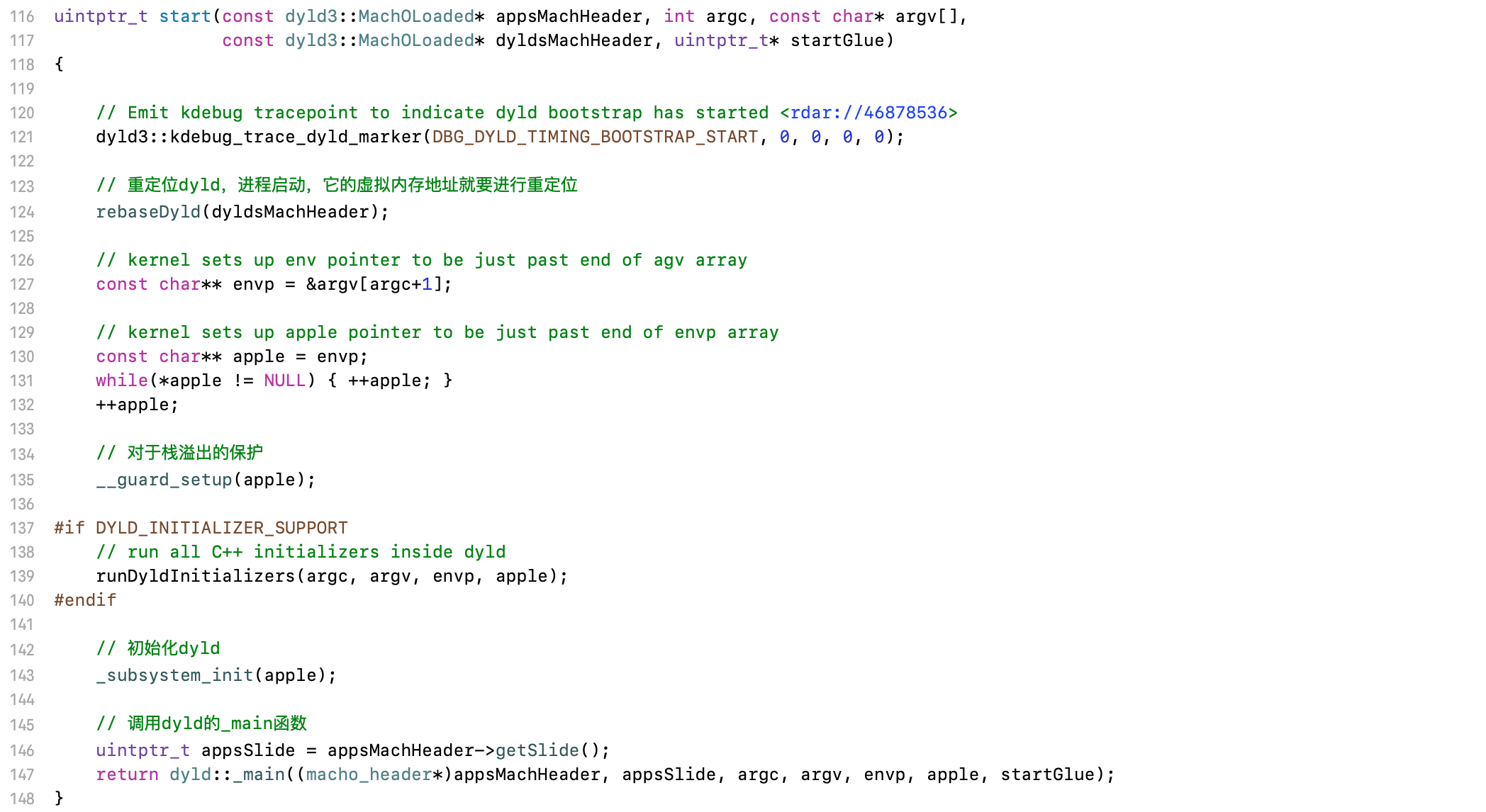

  • 重定位dyld，进程启动，它的虚拟内存地址就要进行重定位
  • 对于栈溢出的保护
  • 初始化dyld
  • 调用dyld的_main函数

5.3 dyld::_main

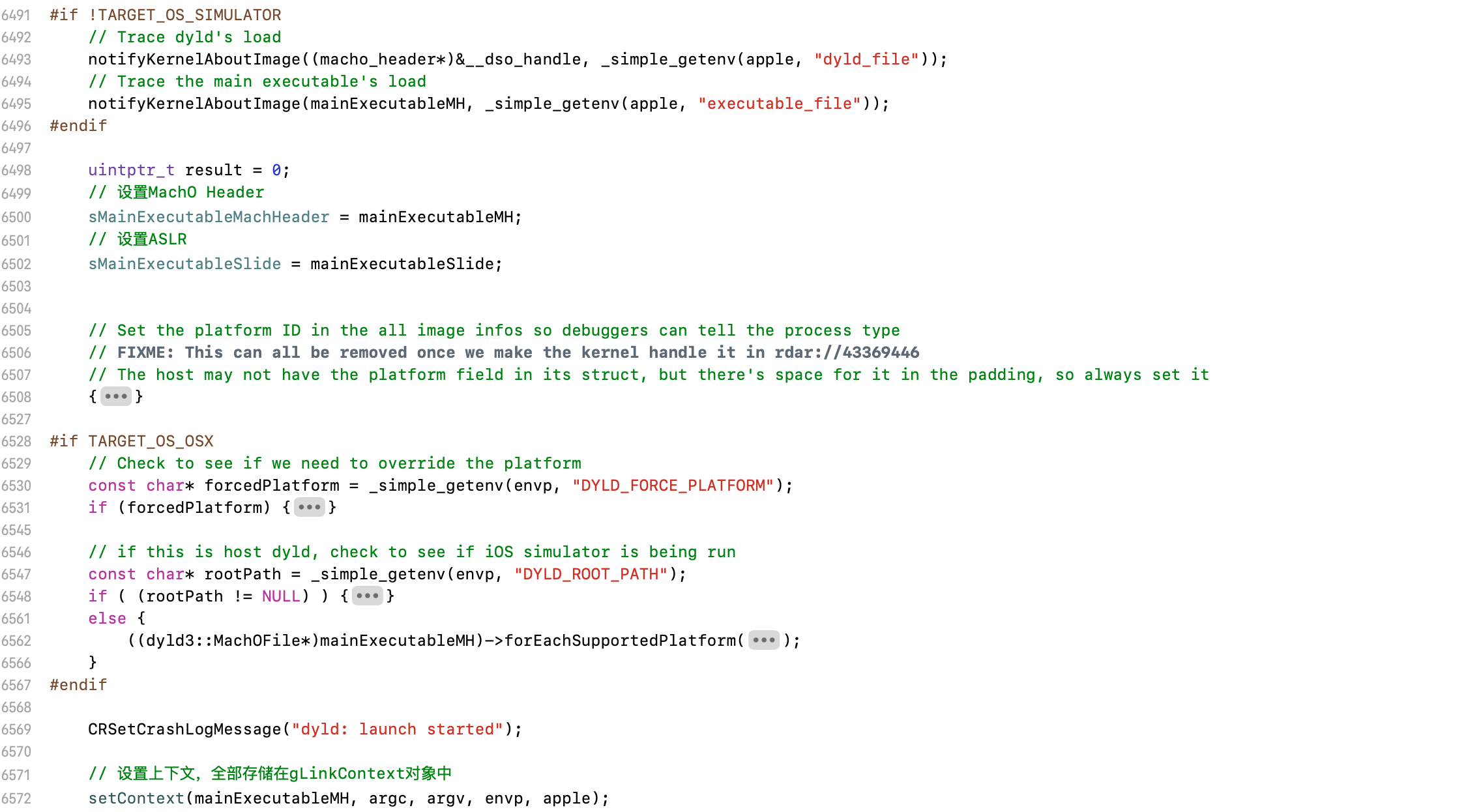

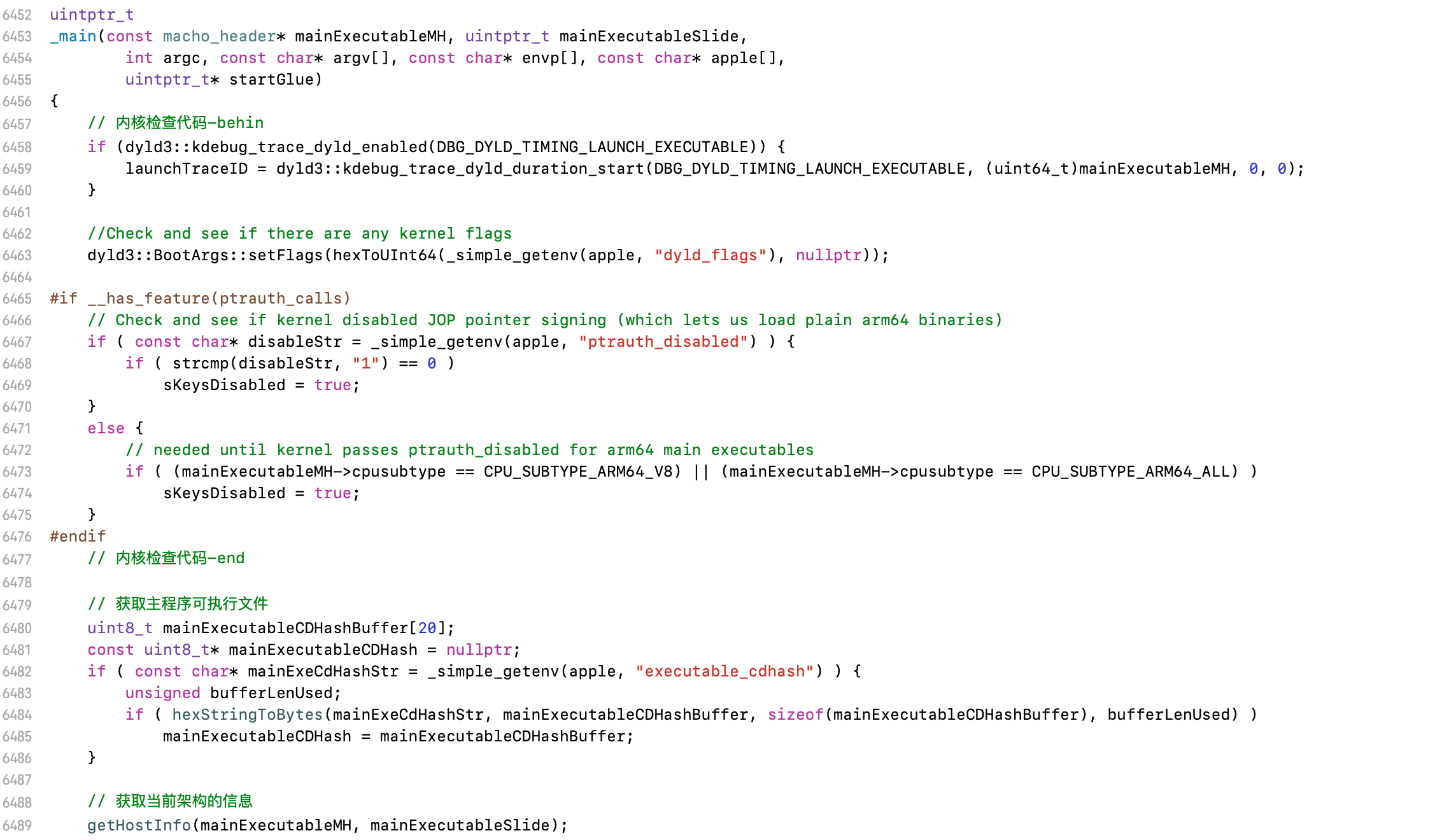

5.3.1 【第一步】配置环境变量


  • 内核检测
  • 获取主程序可执行文件
  • 获取当前架构的信息

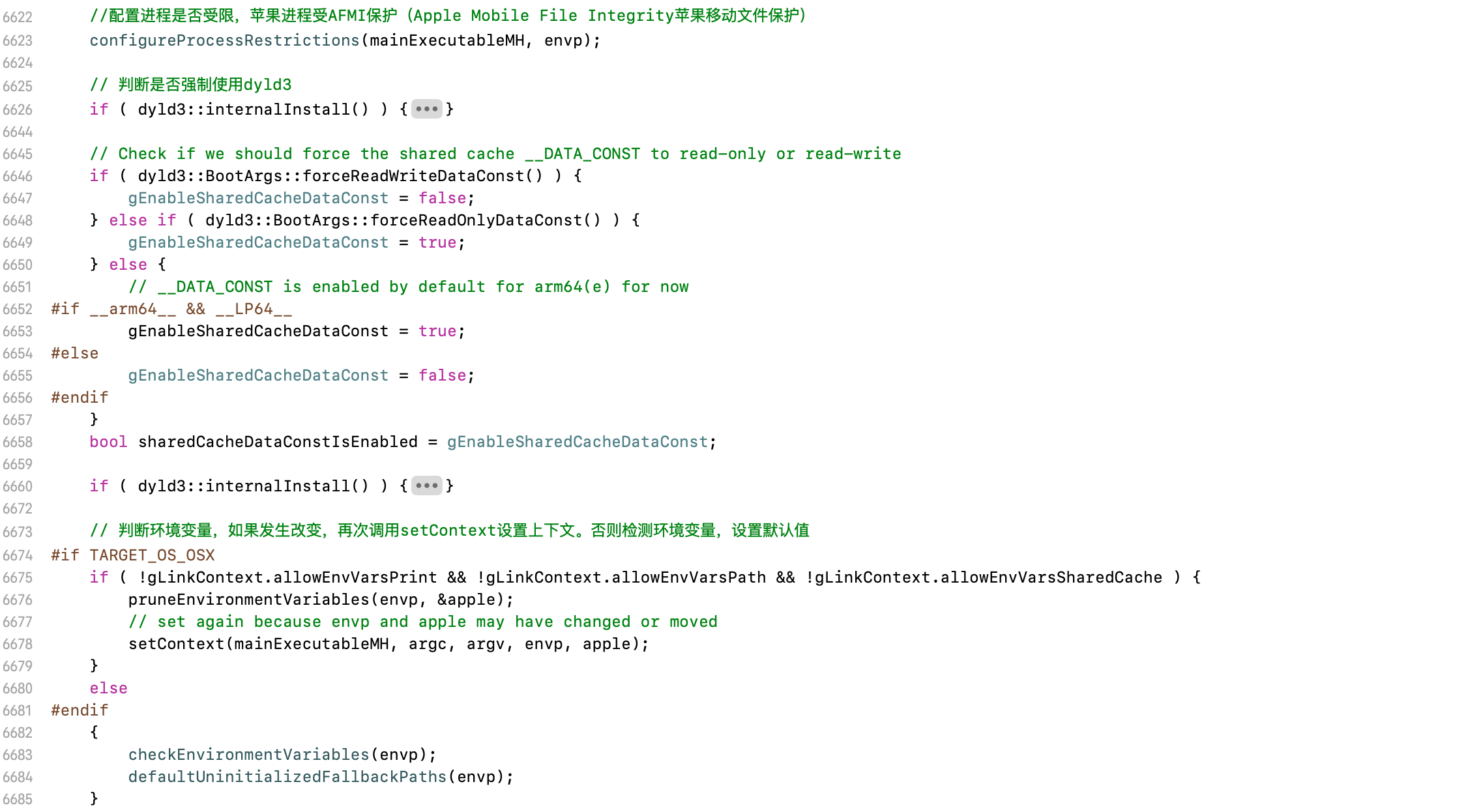

  • 设置MachO Header和ASLR
  • 设置上下文，全部存储在gLinkContext对象中


  • 配置进程是否受限，苹果进程受AFMI保护（Apple Mobile File Integrity苹果移动文件保护）
  • 判断是否强制使用dyld3
  • 判断环境变量，如果发生改变，再次调用setContext设置上下文。否则检测环境变量，设置默认值

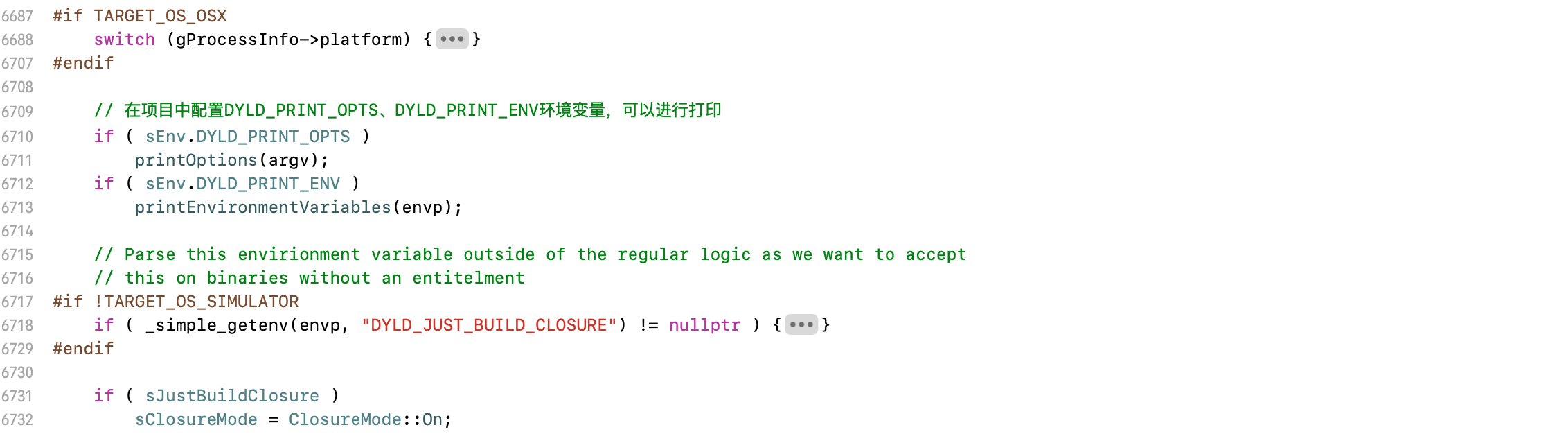

  • 在项目中配置DYLD_PRINT_OPTS、DYLD_PRINT_ENV环境变量，可以进行打印

5.3.2 【第二步】加载共享缓存


  • 加载共享缓存，UIKit、Foundation等系统动态库，都存储在共享缓存中。在iOS中，必须有共享缓存

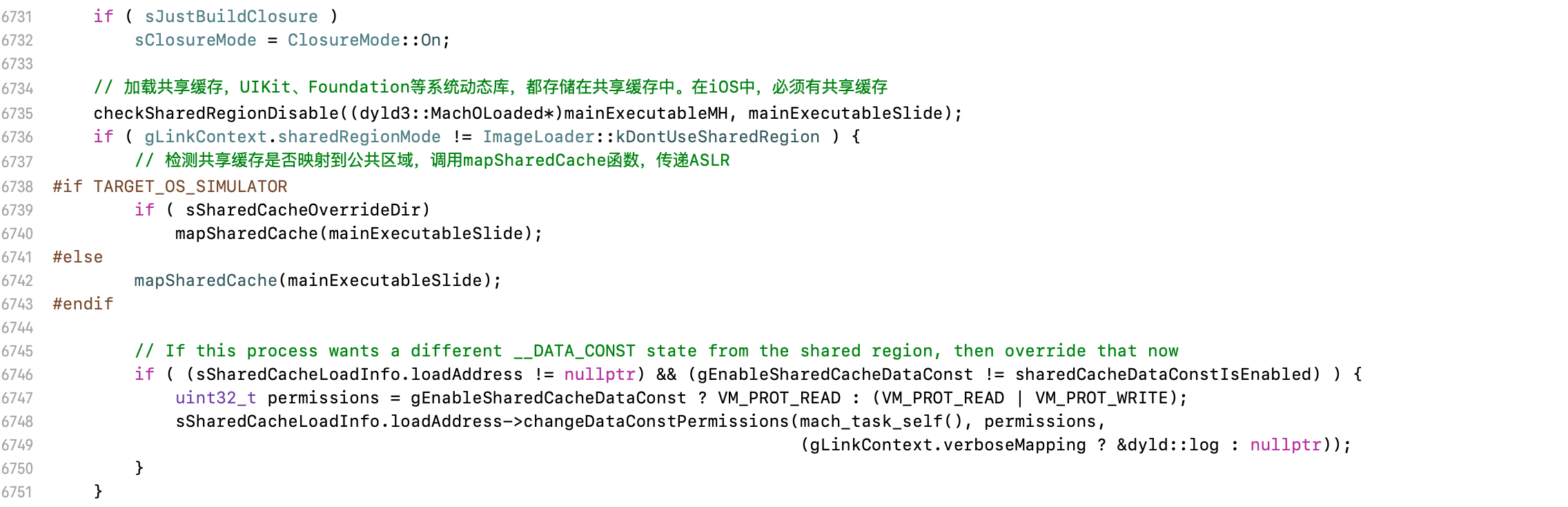

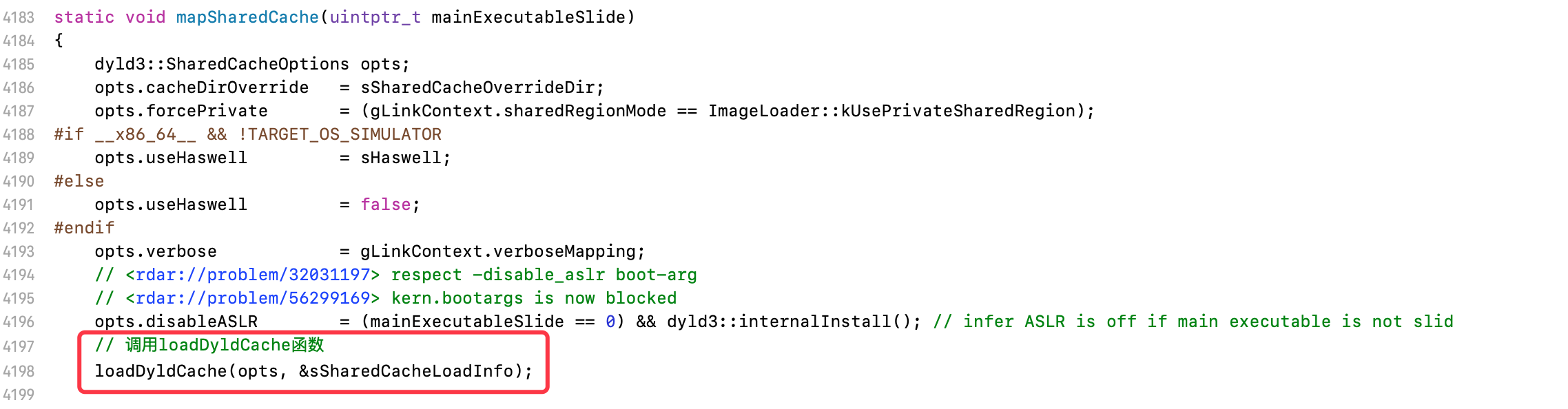

  • 检测共享缓存是否映射到公共区域，调用mapSharedCache函数，传递ASLR

进入mapSharedCache函数

  • 调用loadDyldCache函数

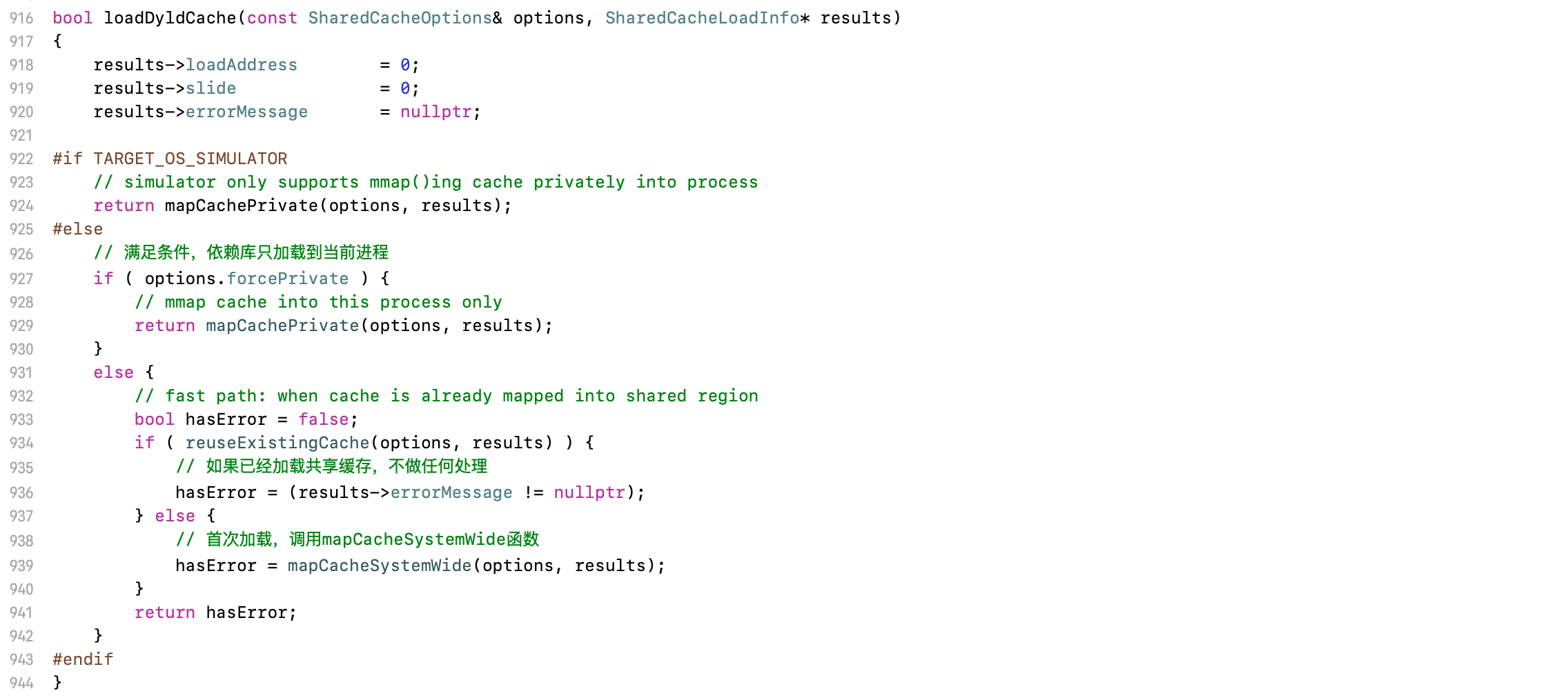

进入loadDyldCache函数

  • 满足条件，依赖库只加载到当前进程
  • 如果已经加载共享缓存，不做任何处理
  • 否则，首次加载，调用mapCacheSystemWide函数

加载App之前，首先加载的就是共享缓存。每个App都需要UIKit、Foundation等系统动态库，但程序之前的进程不互通，所以系统动态库存放在共享缓存中

自己写的动态库和其他三方库，不会存储在共享缓存中

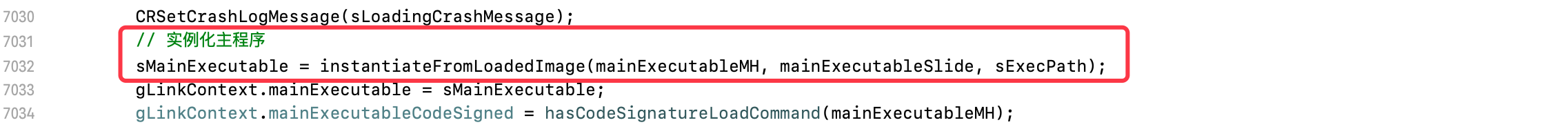

5.3.3 【第三步】实例化主程序

中间不论执行dyld2还是dyld3的流程，后面都会执行实例化主程序的代码

dyld加载的第一个image镜像就是主程序

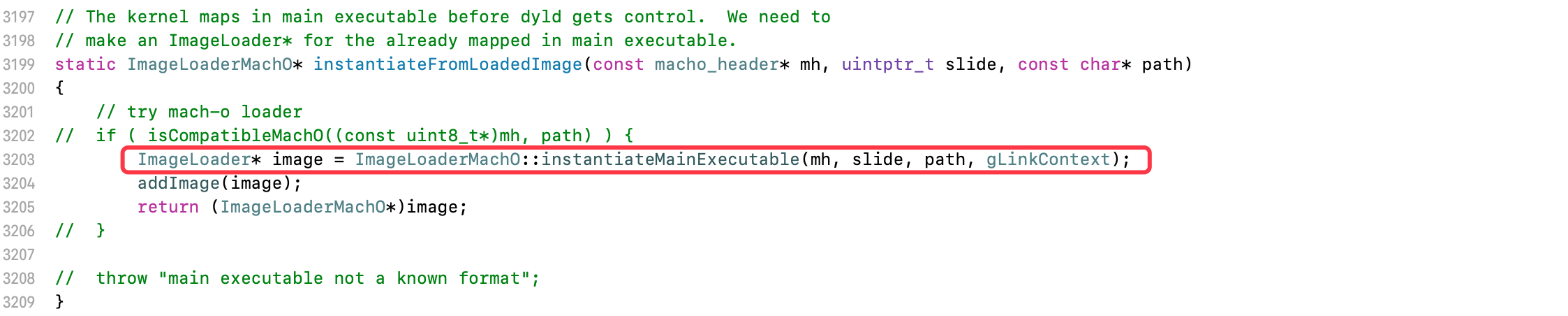

  • 调用instantiateFromLoadedImage函数，传入主程序的MachO Header，ASLR，路径，创建一个ImageLoader实例对象

进入instantiateFromLoadedImage函数

  • 调用instantiateMainExecutable函数，为主可执行文件创建映像，返回一个ImageLoader类型的image对象

进入instantiateMainExecutable函数

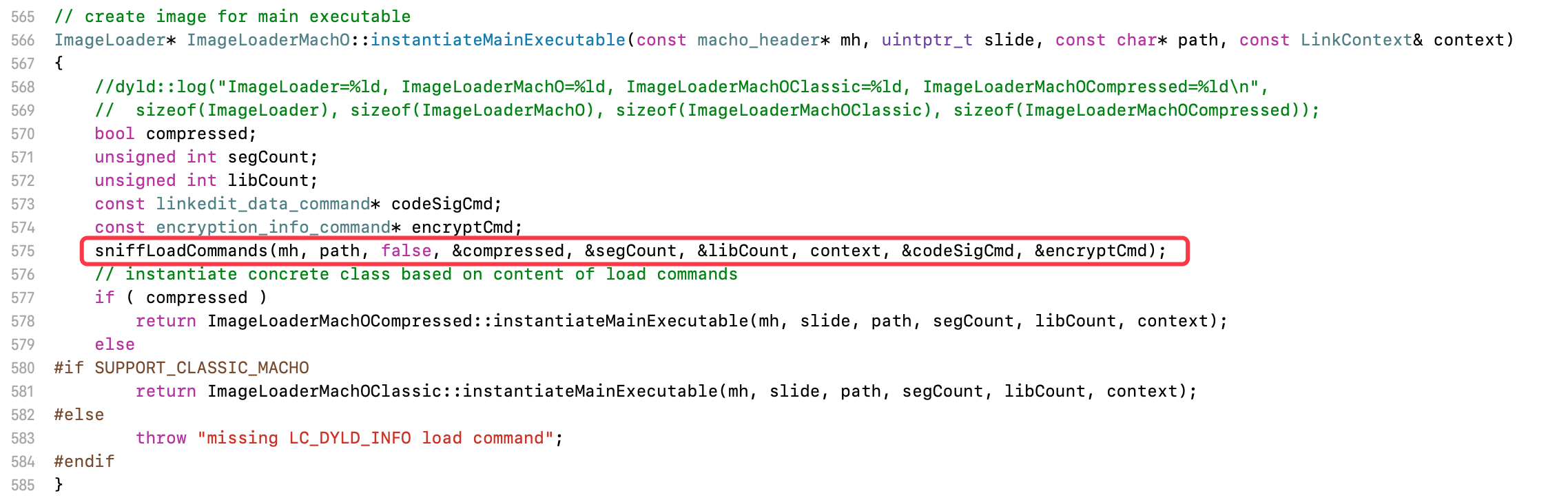

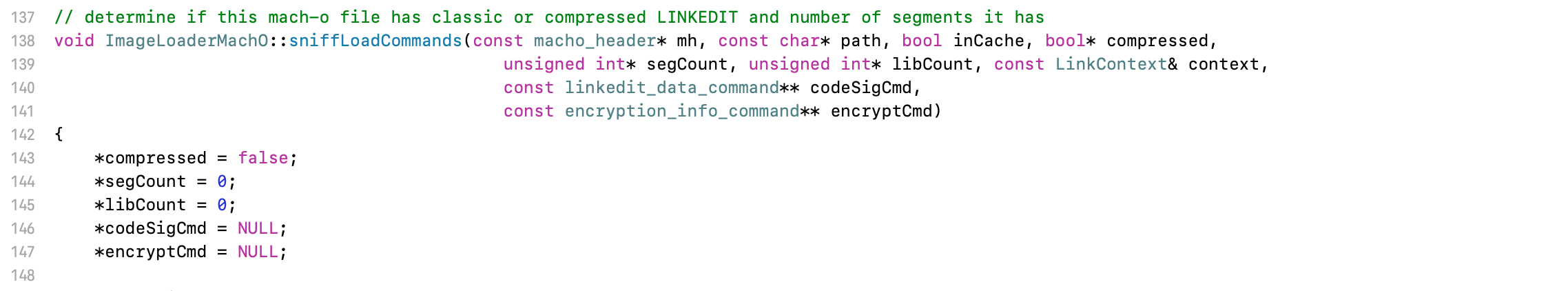

  • 调用sniffLoadCommands函数，获取MachO类型文件的Load Command的相关信息，并对其进行各种校验

进入sniffLoadCommands函数

  • compressed：分析MachO文件获取的值
  • segCount：Segment总数
  • libCount：依赖库总数
  • codeSigCmd：签名
  • encryptCmd：加密

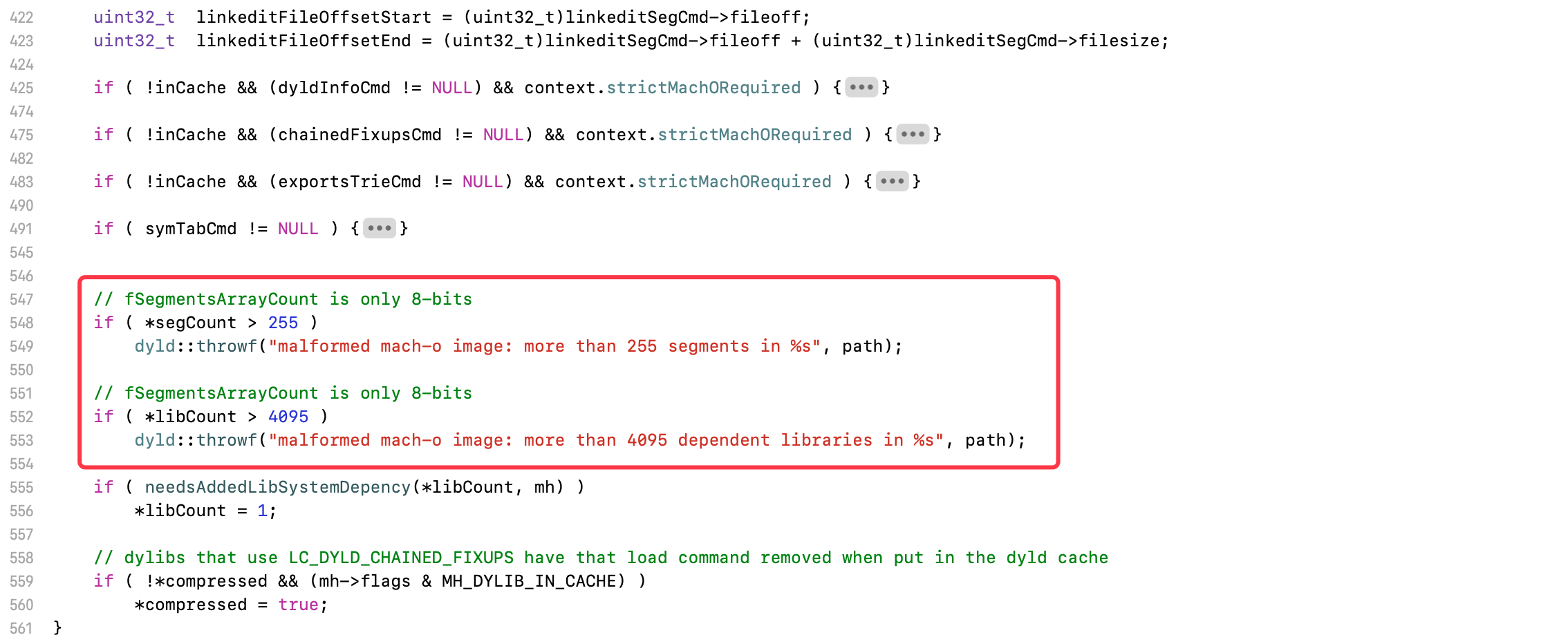

来到sniffLoadCommands函数结尾处

  • 程序的Segment总数，不能超过2552
  • 程序的依赖库总数，不能超过4095

回到instantiateMainExecutable函数

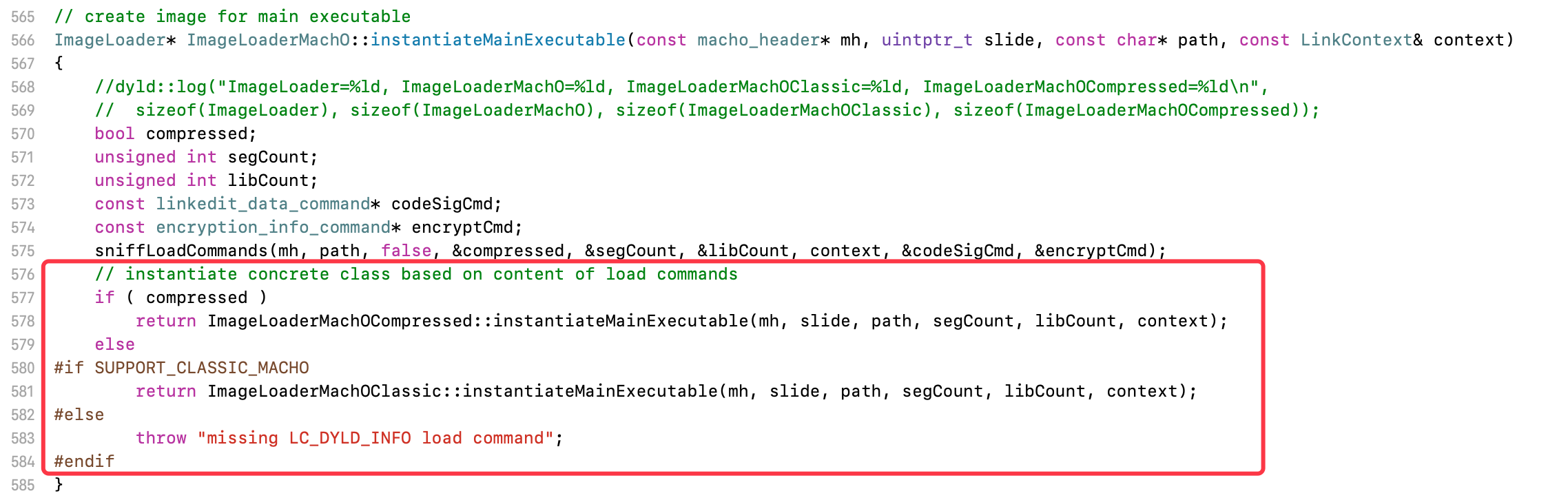

  • 根据compressed判断，使用相应的子类实例化主程序，返回实例对象

回到instantiateFromLoadedImage函数

  • 拿到实例化后的image对象

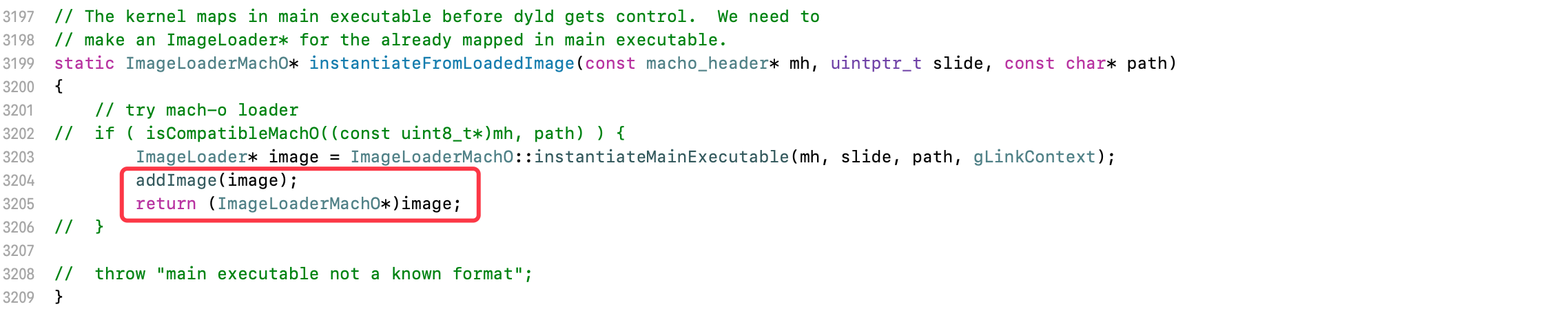

  • 将image对象添加到image列表中
  • 返回image对象

所以image列表中，第一个image一定是主程序

5.3.4 【第四步】加载插入的动态库

回到_main函数

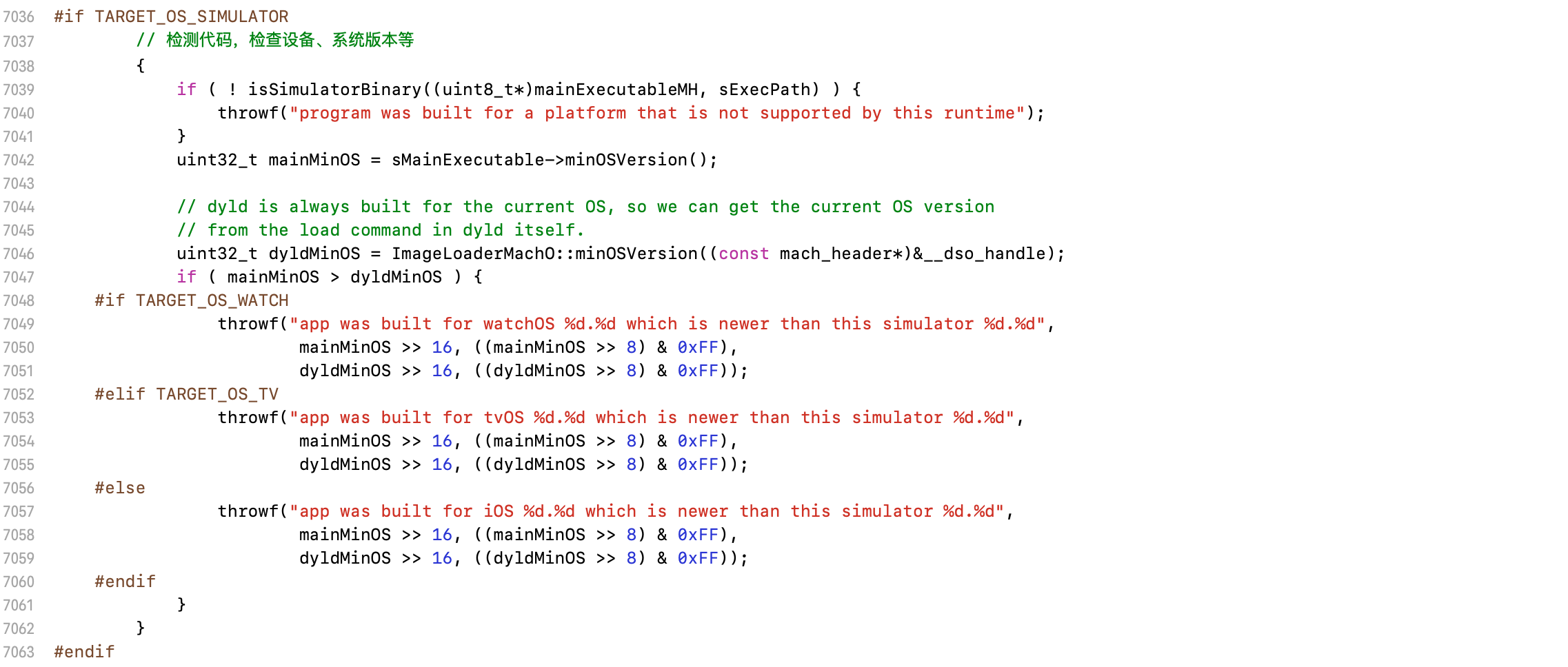

  • 检测代码，检查设备、系统版本等

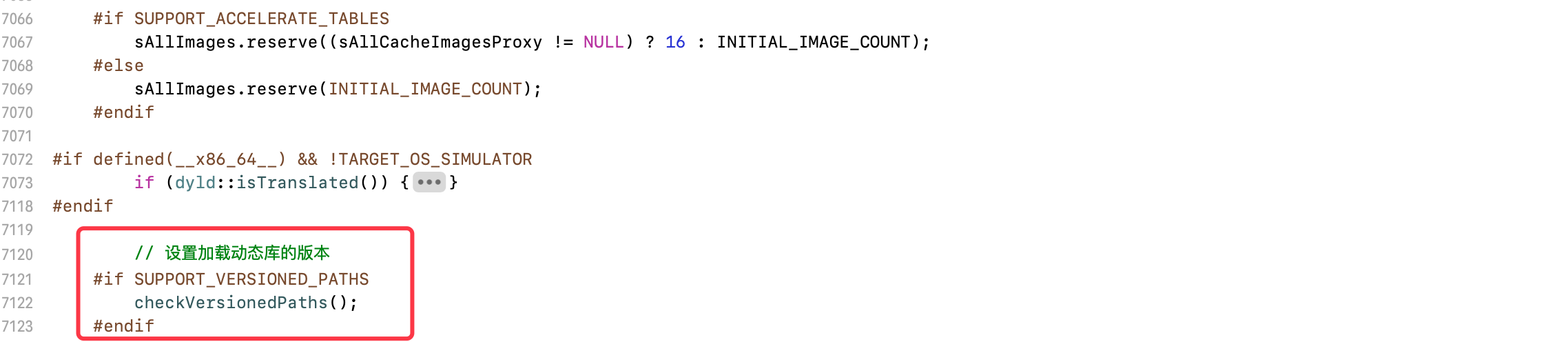

  • 设置加载动态库的版本

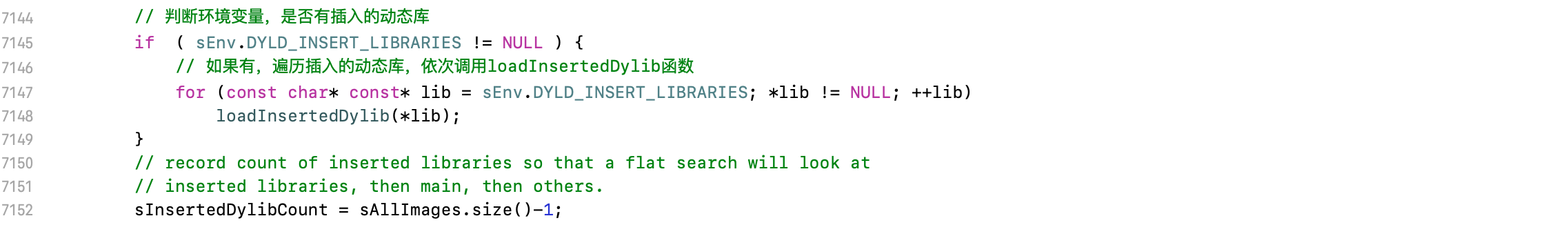

  • 判断环境变量，是否有插入的动态库
  • 如果有，遍历插入的动态库，依次调用loadInsertedDylib函数

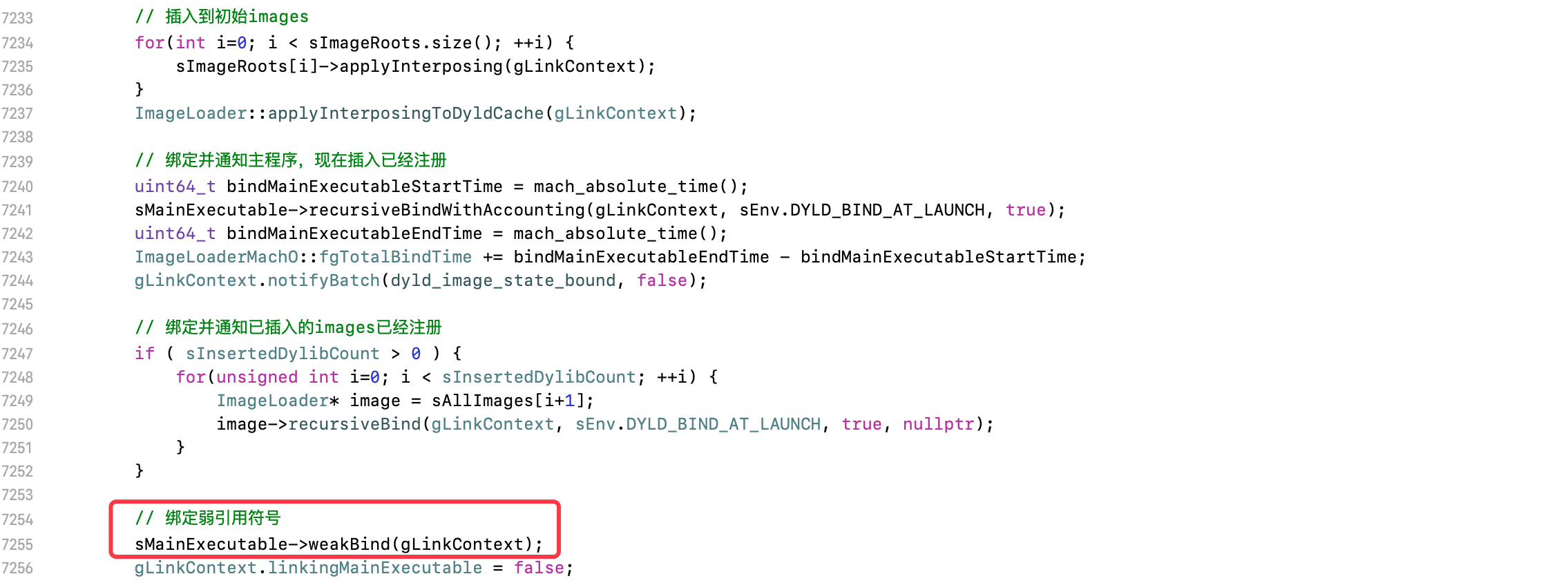

5.3.5 【第五步】链接主程序

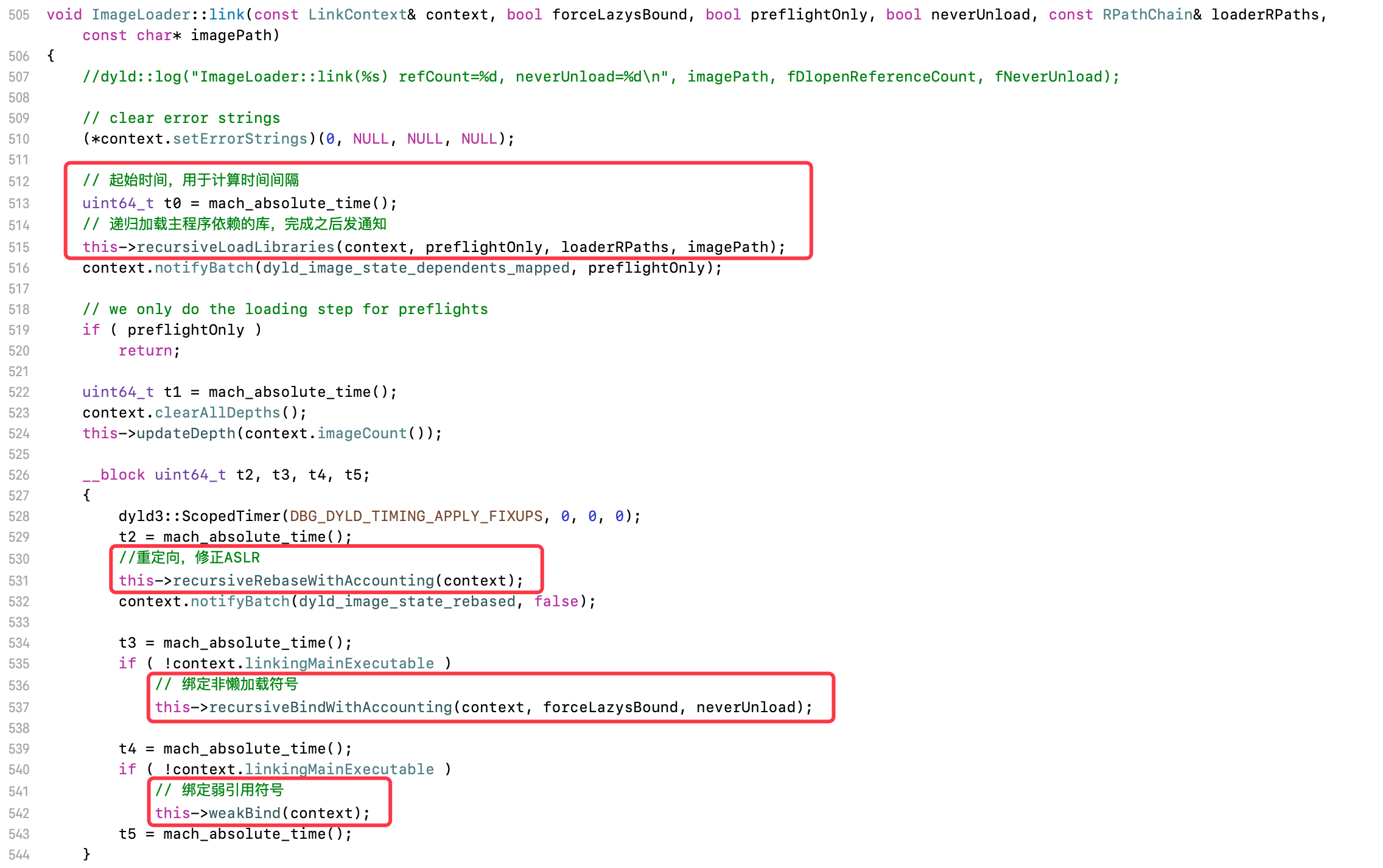

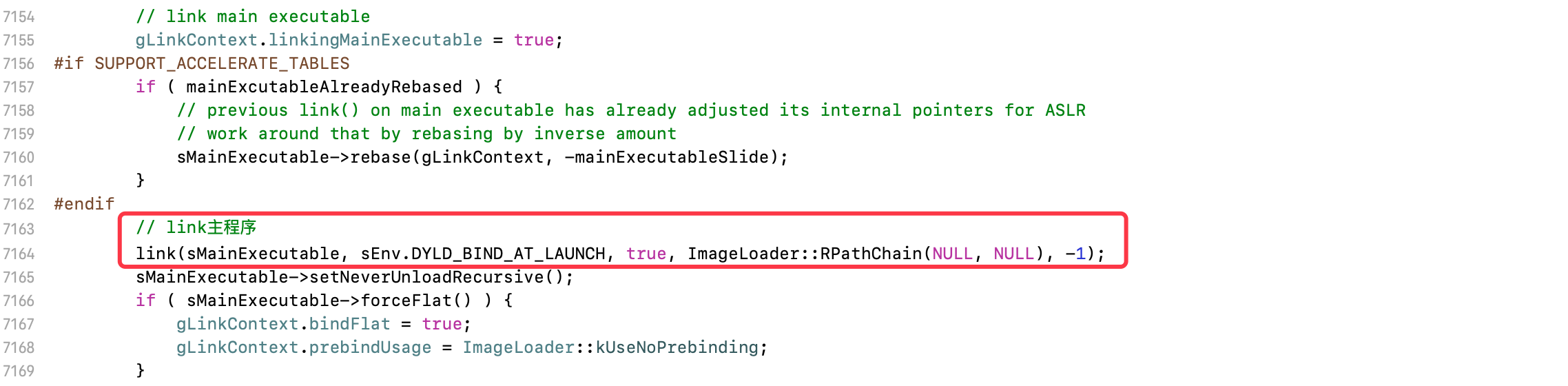

  • 调用link函数，链接主程序

进入link函数

  • 记录起始时间
  • 递归加载主程序依赖的库，完成之后发通知
  • 重定向，修正ASLR
  • 绑定非懒加载符号
  • 绑定弱引用符号


  • 递归应用插入的动态库
  • 注册
  • 记录结束时间

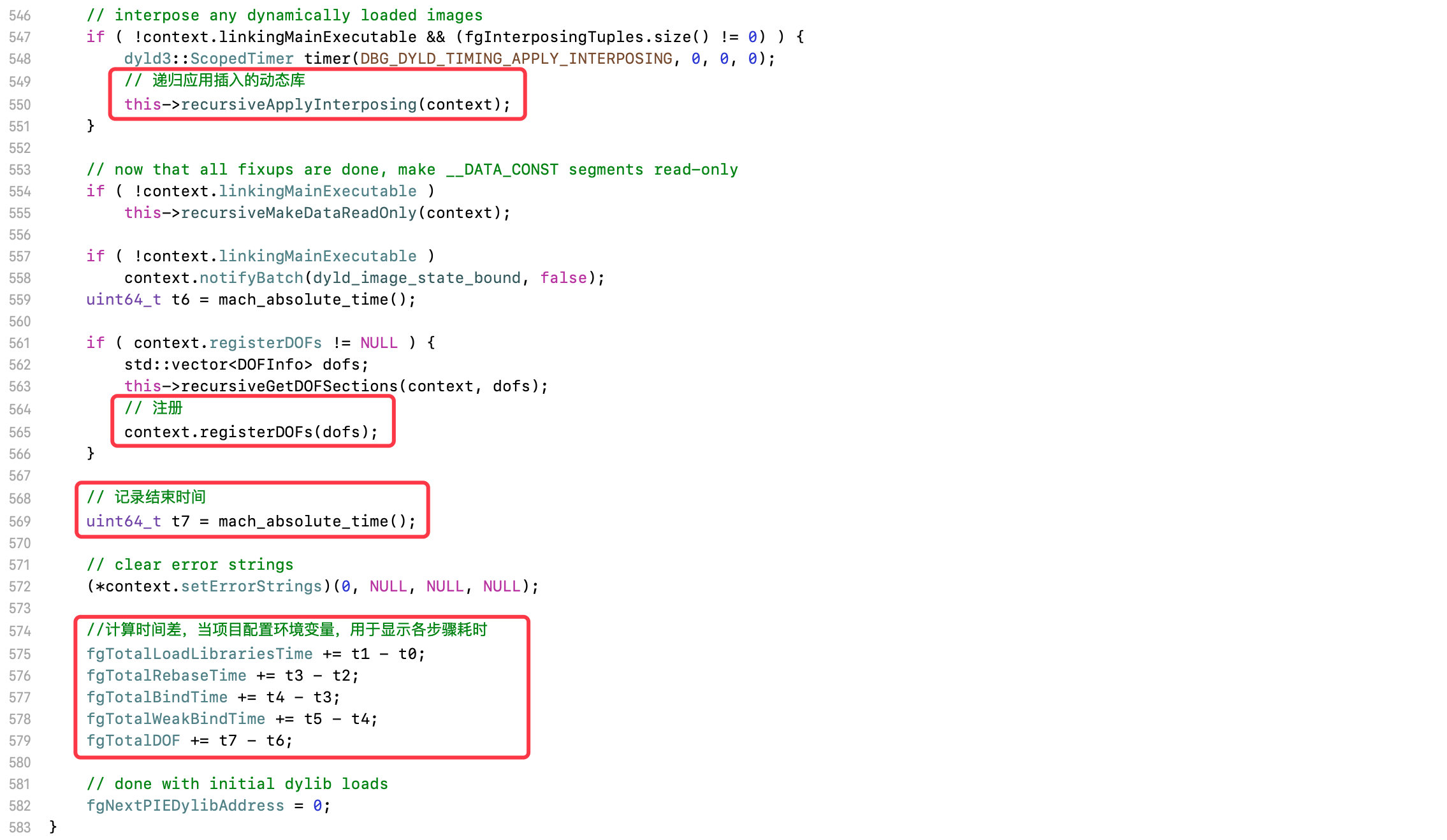

  • 计算时间差，当项目配置环境变量，用于显示各步骤耗时

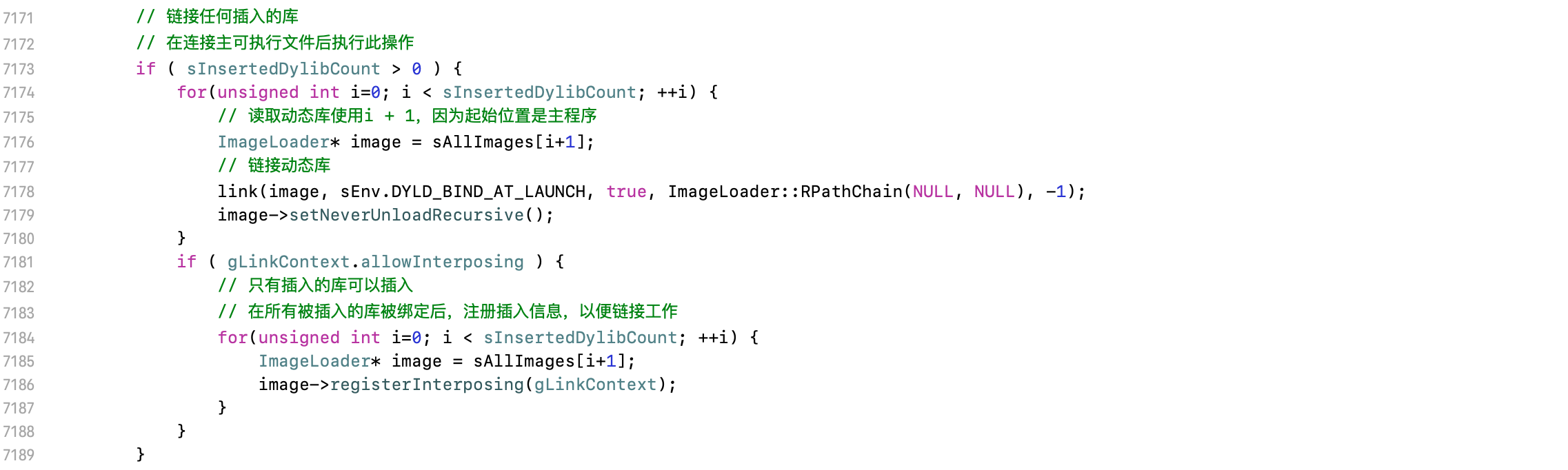

5.3.6 【第六步】链接插入的动态库


  • 循环绑定插入的动态库

5.3.7 【第七步】绑定弱引用符号


  • 绑定弱引用符号

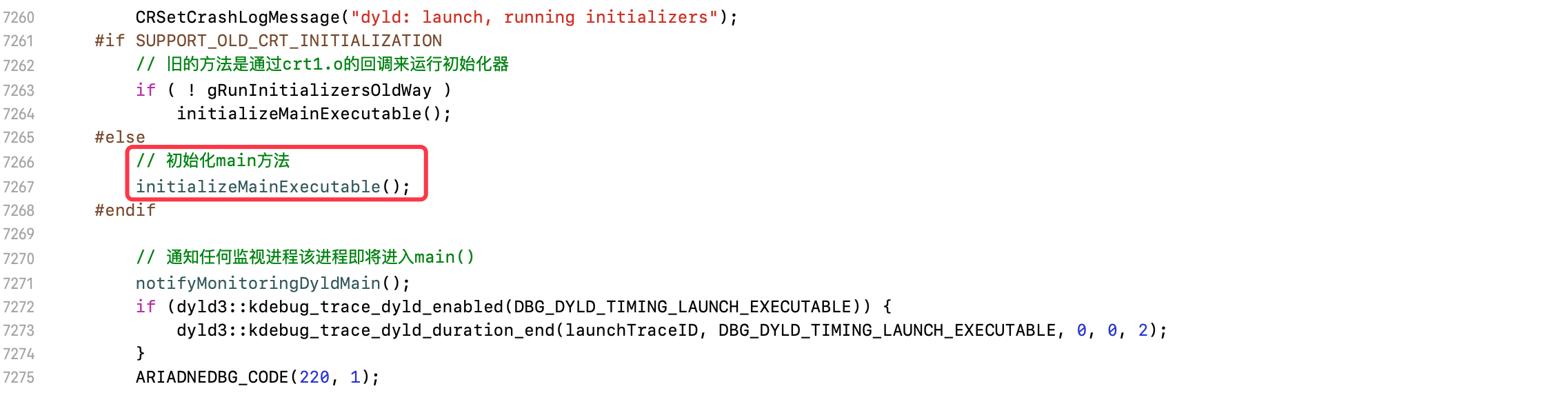

5.3.8 【第八步】初始化main方法


5.3.9 【第九步】返回主程序入口

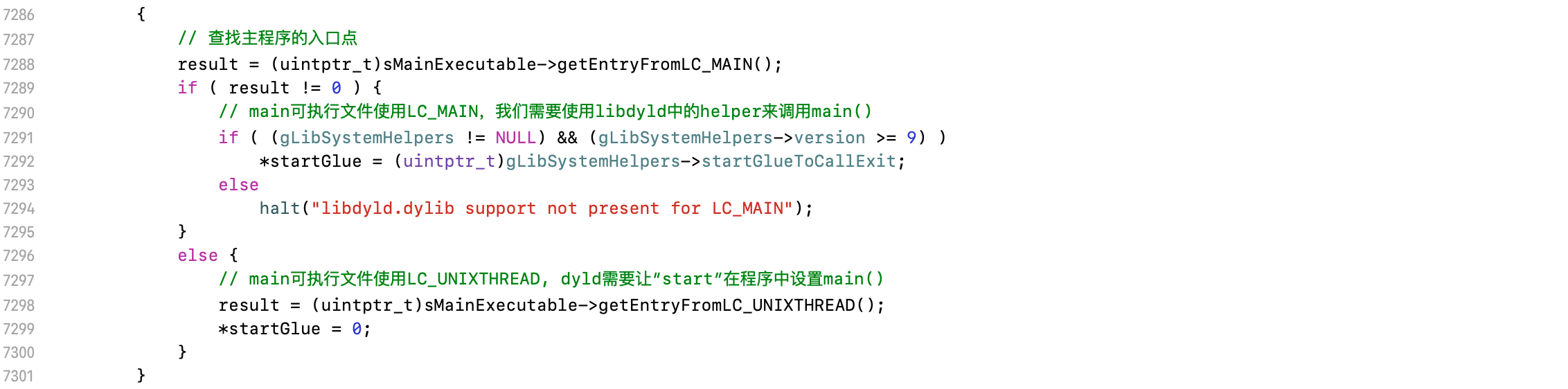

  • 读取MachO的LC_MAIN，找到主程序的main函数地址
  • 返回main函数

6. 初始化main方法的流程分析

6.1 initializeMainExecutable函数

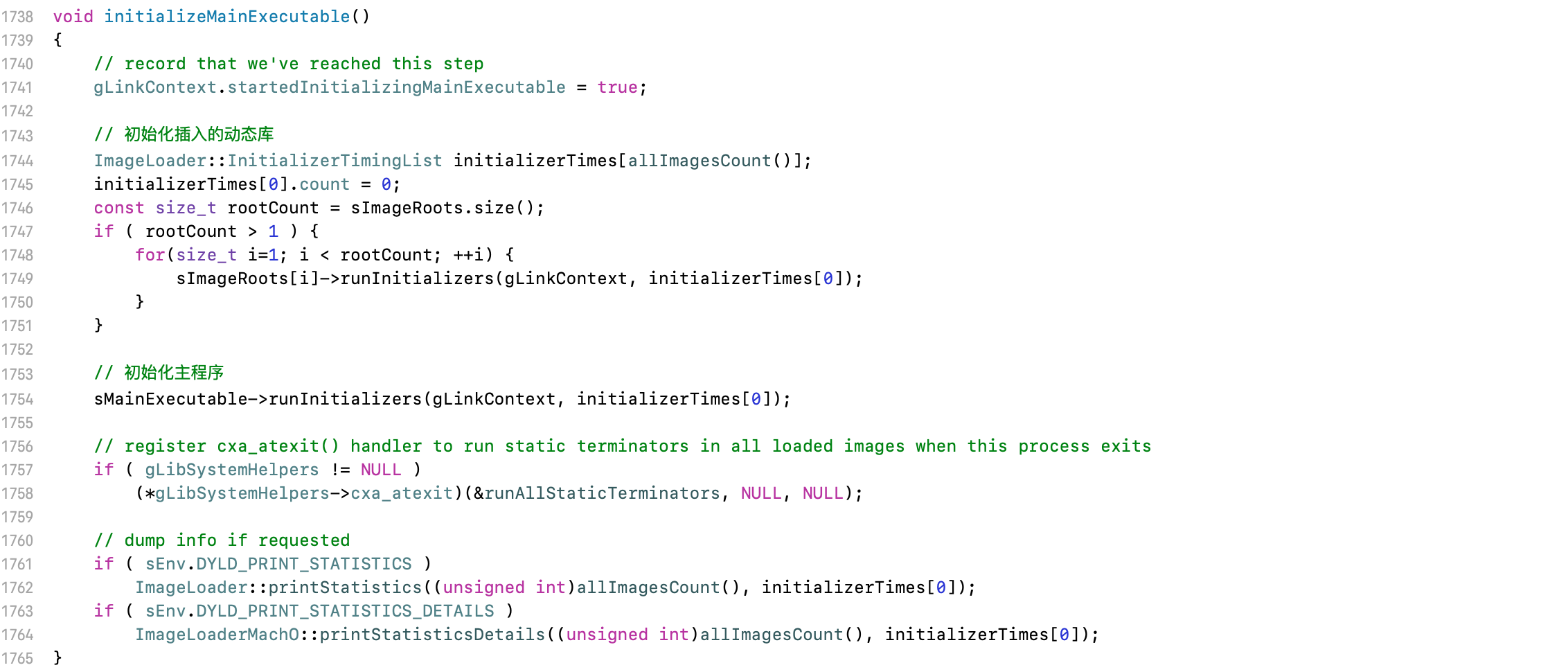

  • 初始化插入的动态库
  • 初始化主程序

6.2 runInitializers函数

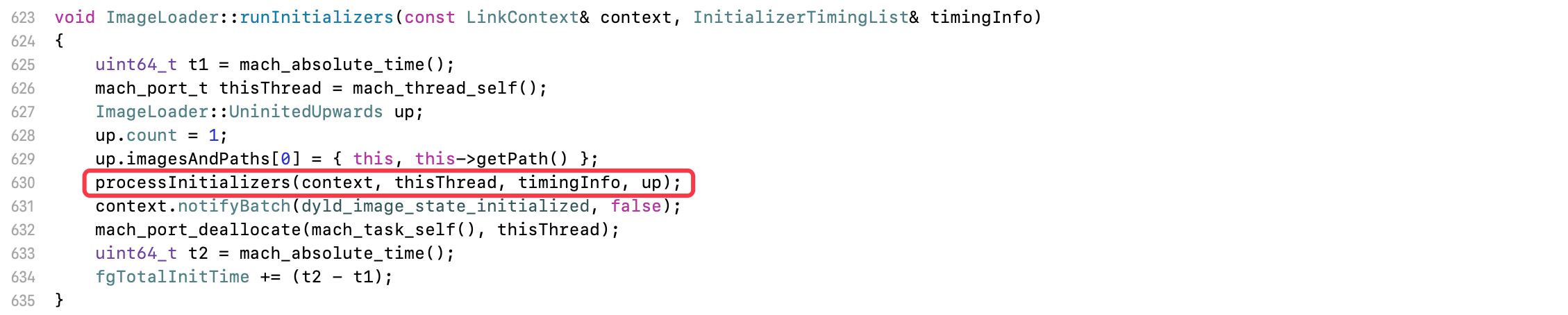

  • 调用processInitializers函数

6.3 processInitializers函数

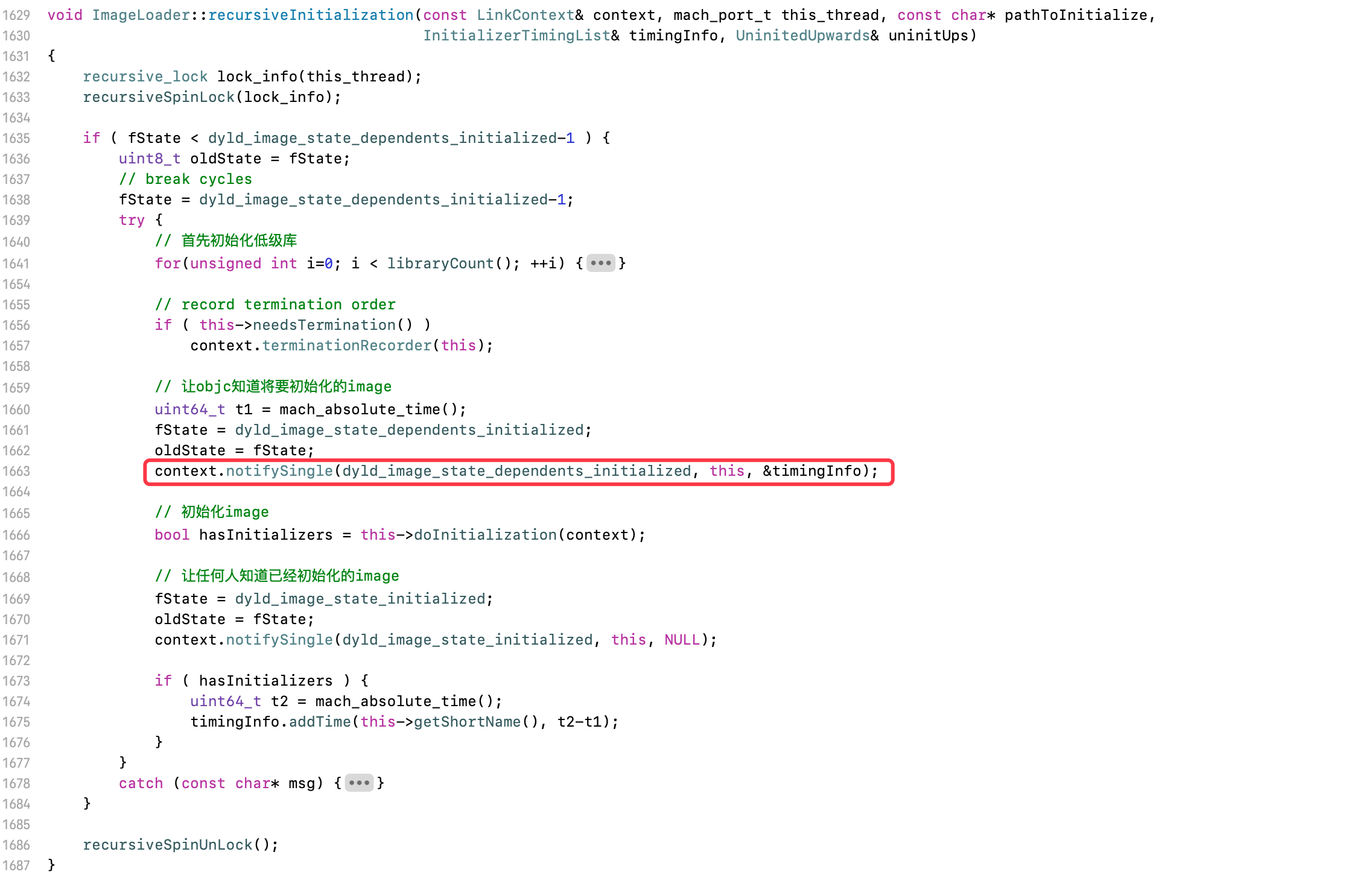

  • 对images调用recursiveInitialization函数，进行递归实例化

6.4 recursiveInitialization函数


  • 调用notifySingle函数

6.5 调用objc中的load_images函数

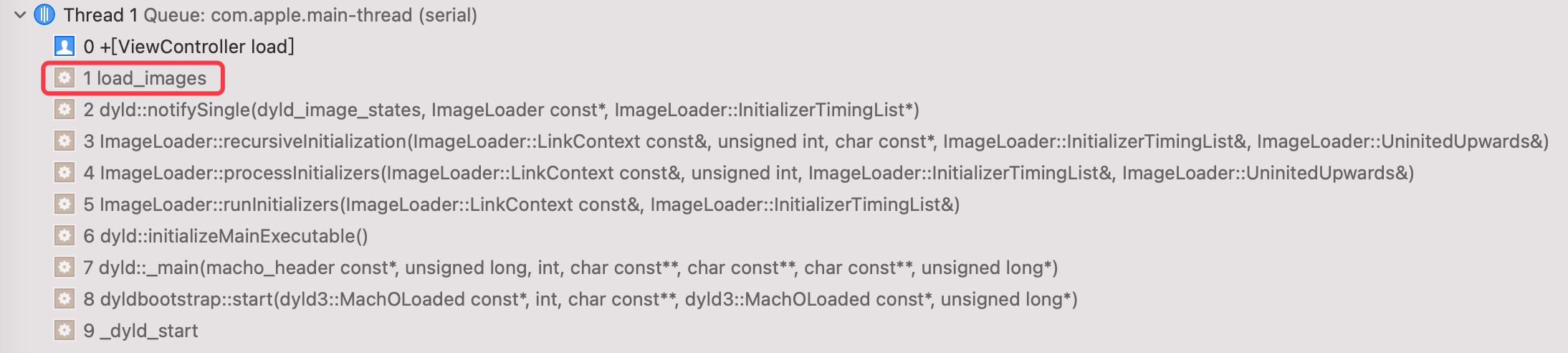

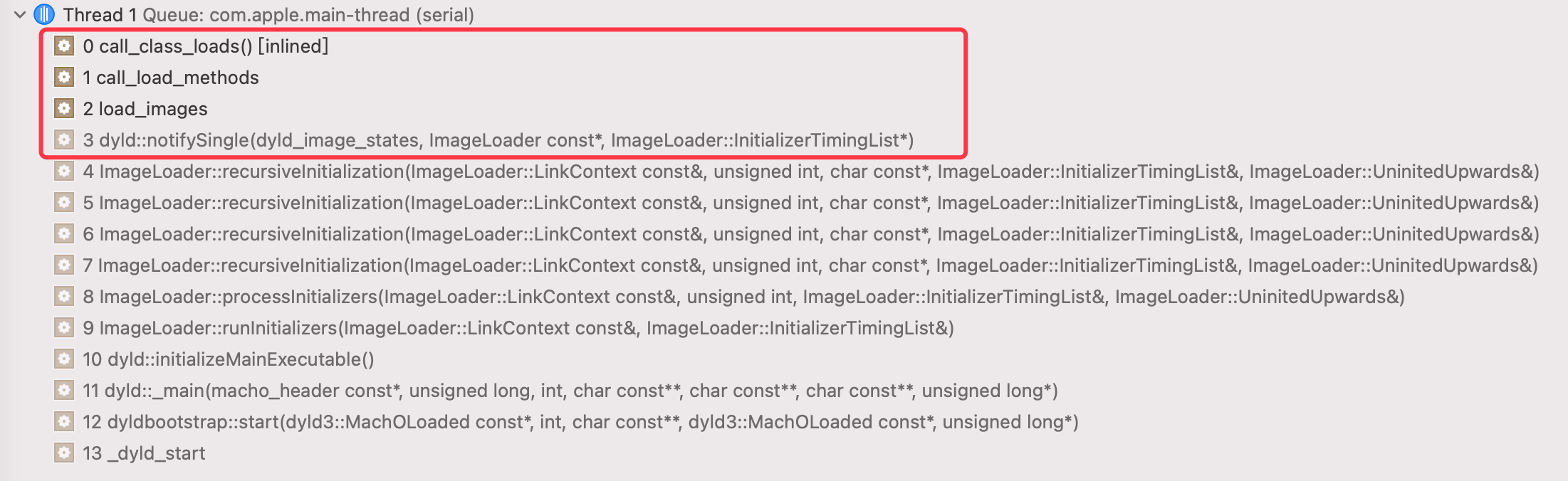

从函数调用栈来看，在notifySingle函数中，会调用load_images函数

但是在notifySingle函数中，并没有找到load_images的相关线索。并且load_images是objc的函数，在dyld中又是如何调用的？

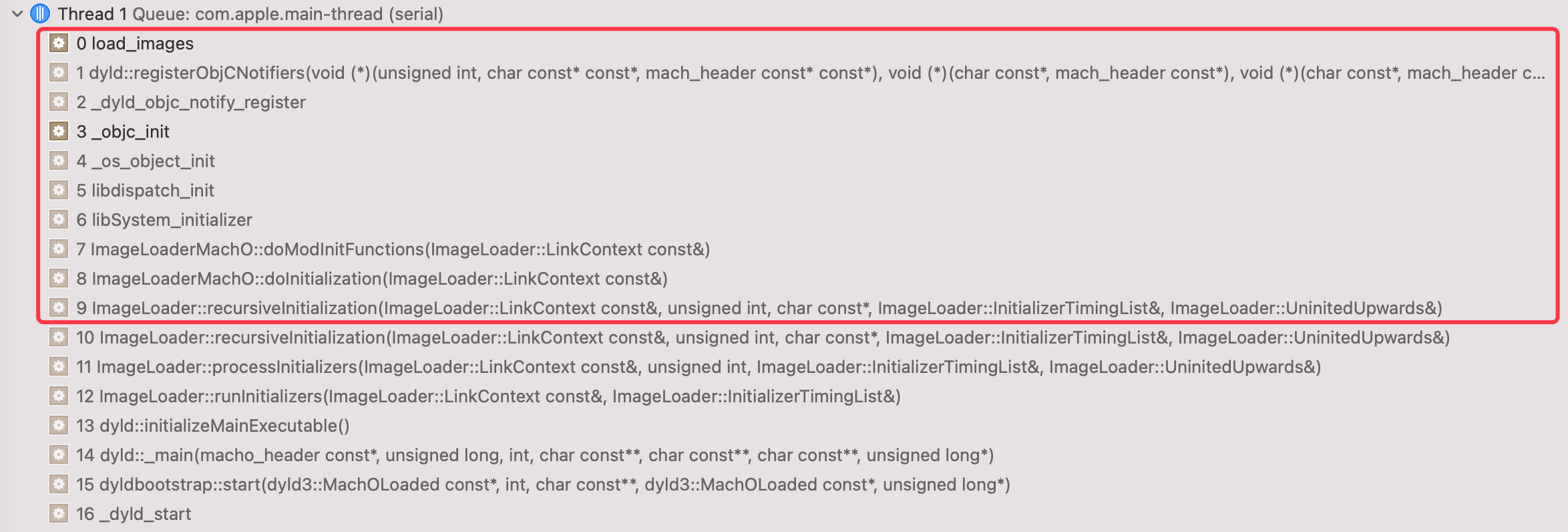

  1. frame #1: 0x000000019cb943bc libobjc.A.dylib`load_images + 944

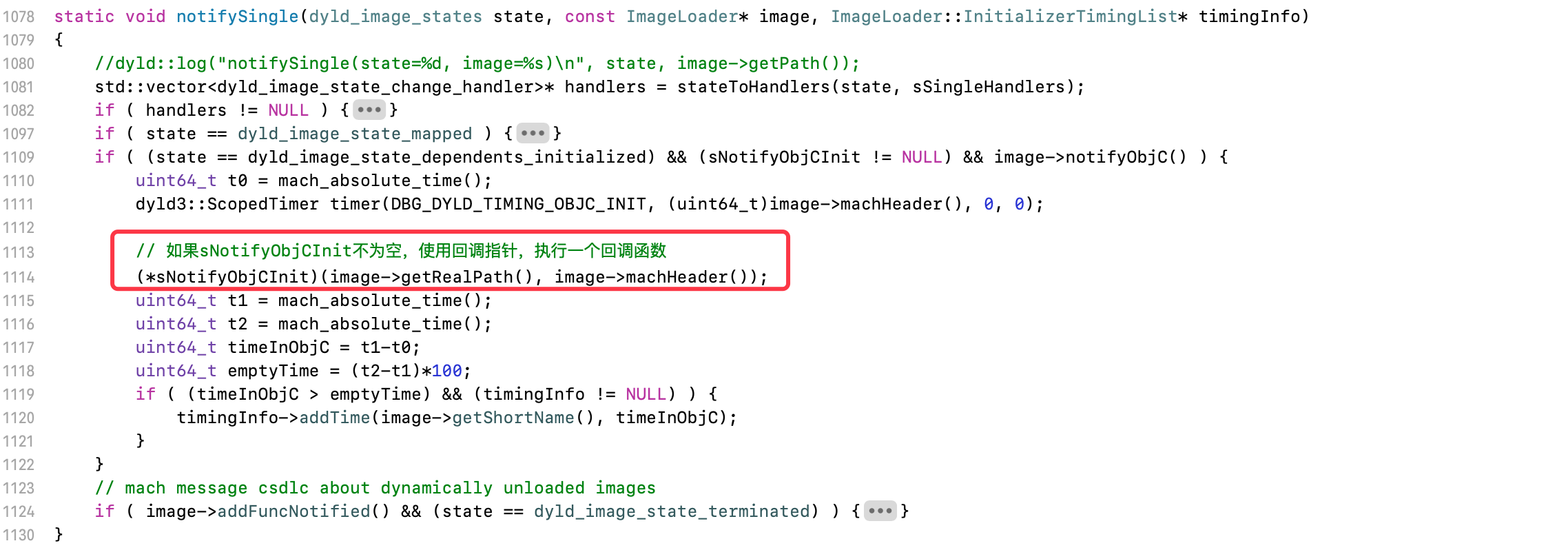

6.5.1 notifySingle函数

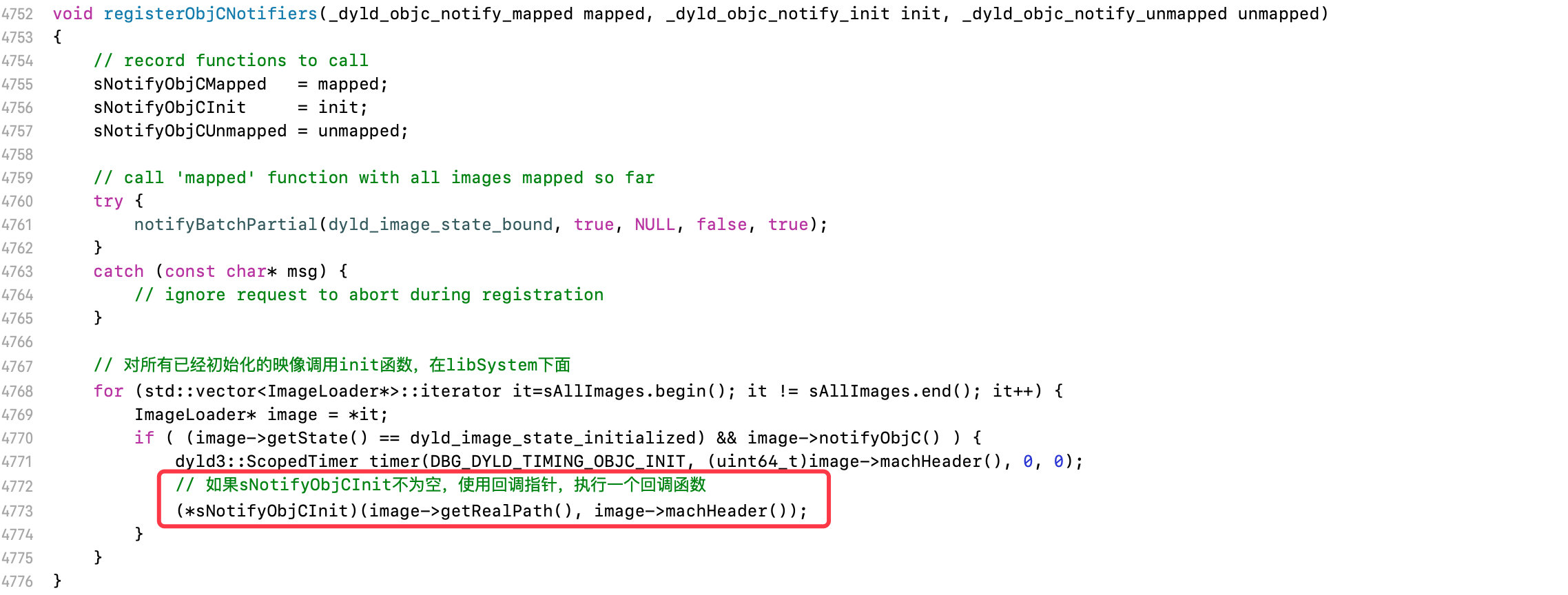

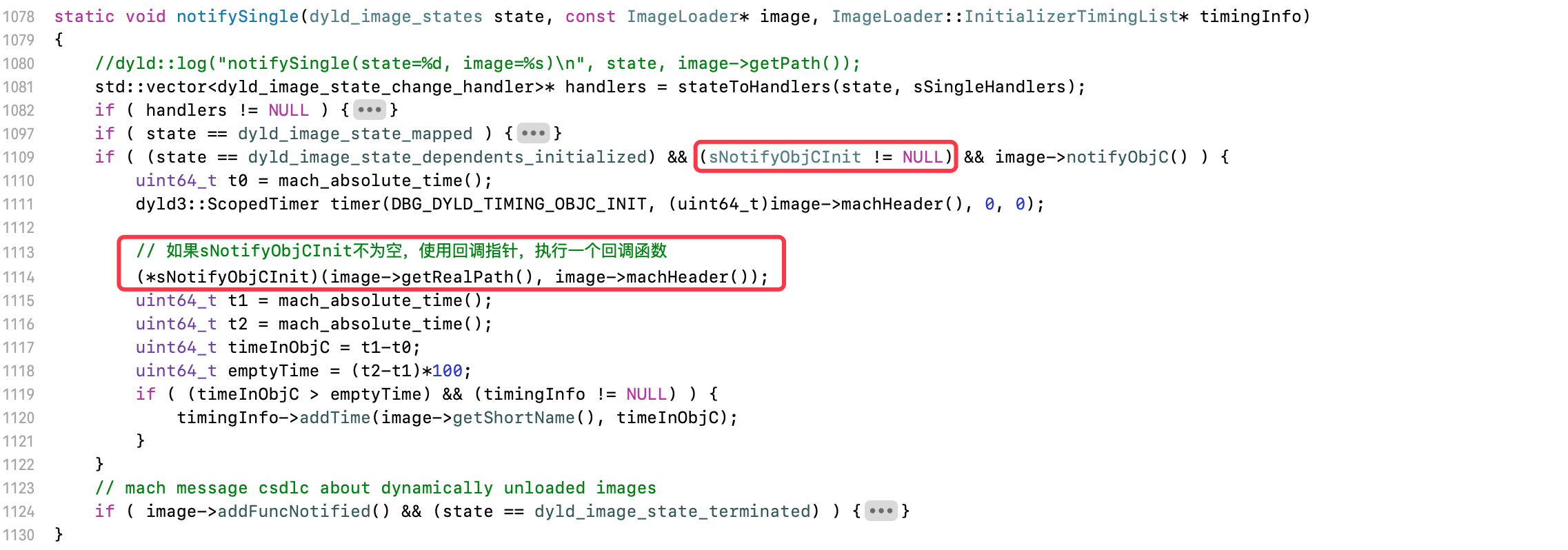

  • 如果sNotifyObjCInit不为空，使用回调指针，执行一个回调函数

6.5.2 registerObjCNotifiers函数

搜索sNotifyObjCInit，找到它在项目中被赋值的地方

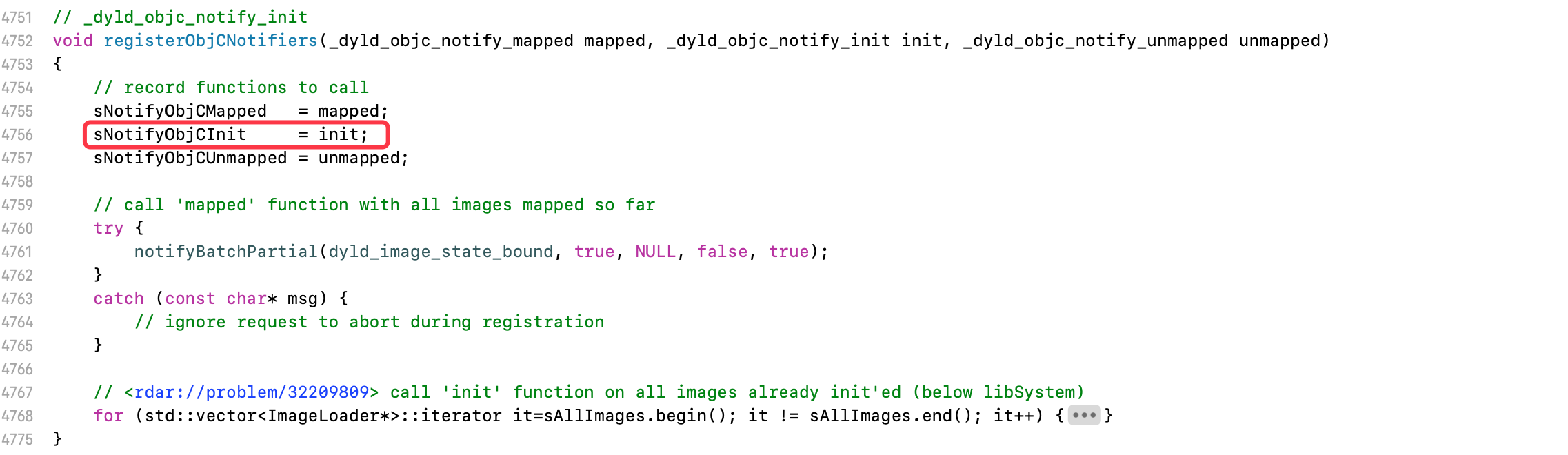

找到registerObjCNotifiers函数，将参数init赋值给sNotifyObjCInit

6.5.3 _dyld_objc_notify_register函数

搜索registerObjCNotifiers，找到函数的调用者

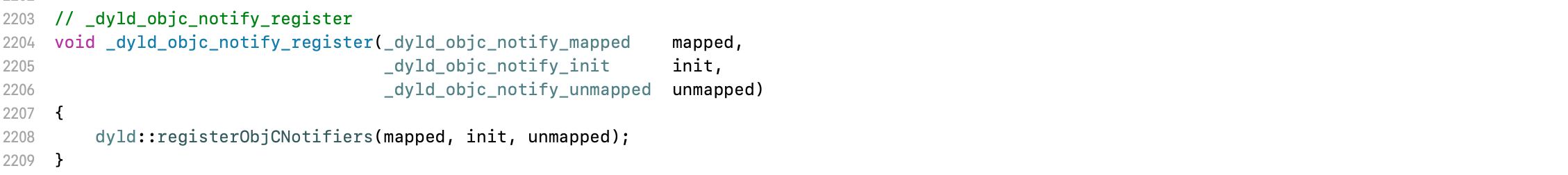

找到_dyld_objc_notify_register函数

搜索_dyld_objc_notify_register，项目中无法找到该函数的调用者

使用符号断点寻址新的线索

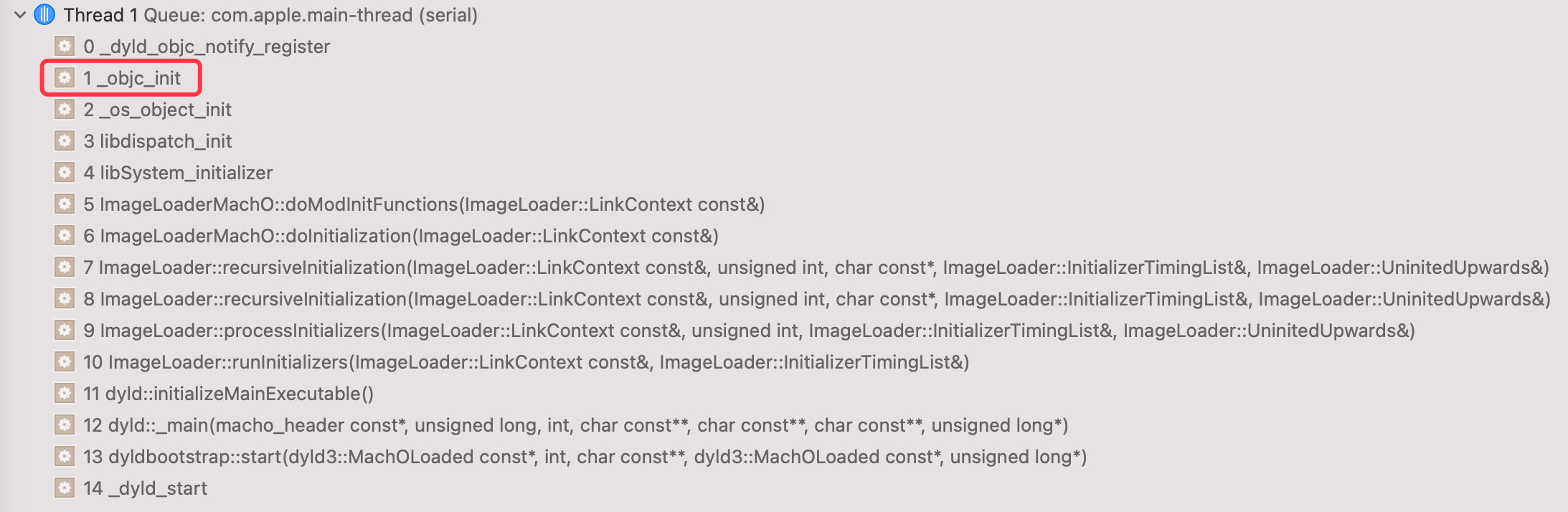

设置_dyld_objc_notify_register符号断点，运行项目

  • 找到函数调用者，在objc源码中，被_objc_init调用

6.5.4 _objc_init函数

打开objc4-818.2源码，搜索_objc_init

找到_objc_init函数

6.5.5 load_images函数

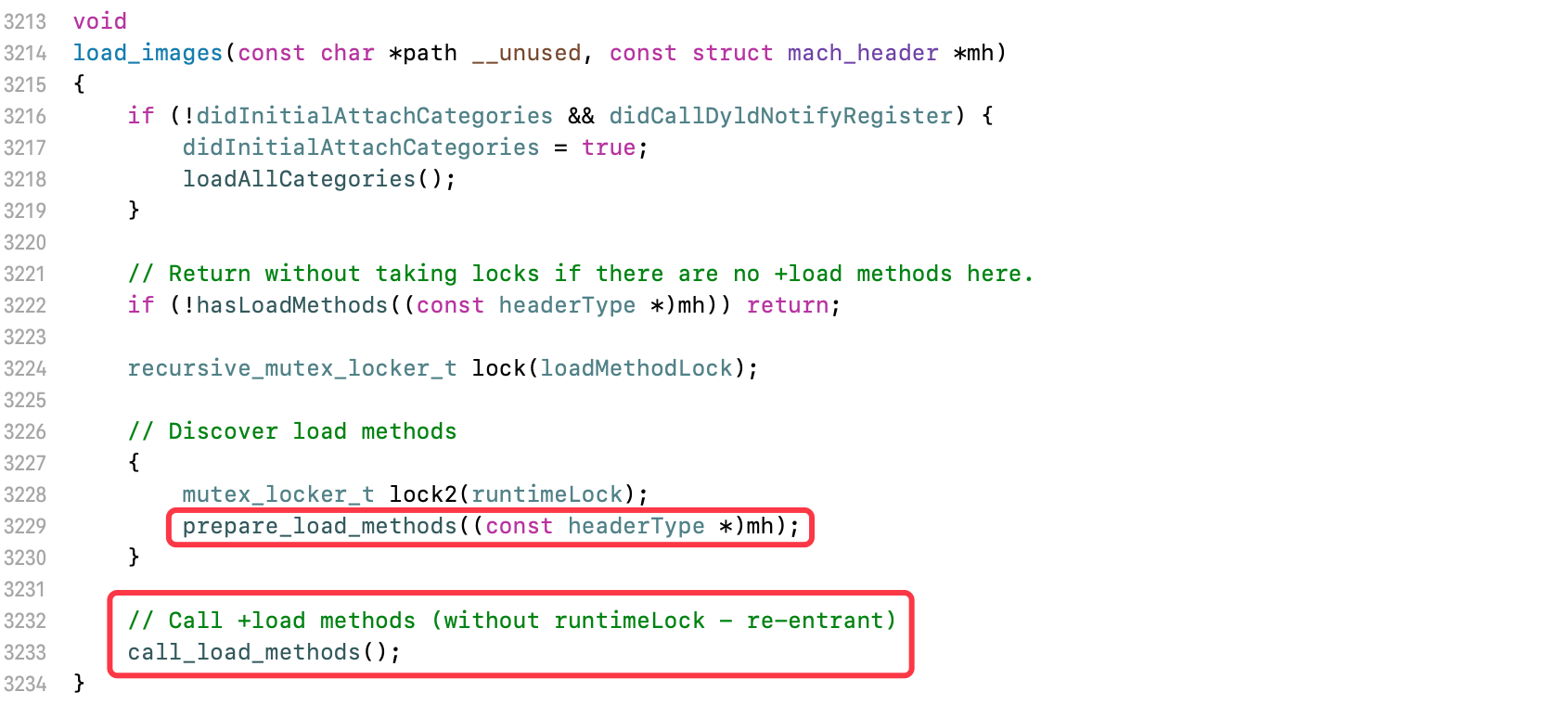

  • 准备load方法
  • 调用load方法

6.5.6 prepare_load_method函数

准备load方法

  • 整理所有类的load方法
  • 整理所有分类的load方法

6.5.7 schedule_class_load函数

整理所有类的load方法

  • 递归Superclass，确保父类优先
  • 整理所有类的load方法

add_class_to_loadable_list函数

  • 获取cls的load方法，不存在返回
  • 存在记录到数组中，loadable_classes_used为下标，存储cls和load方法

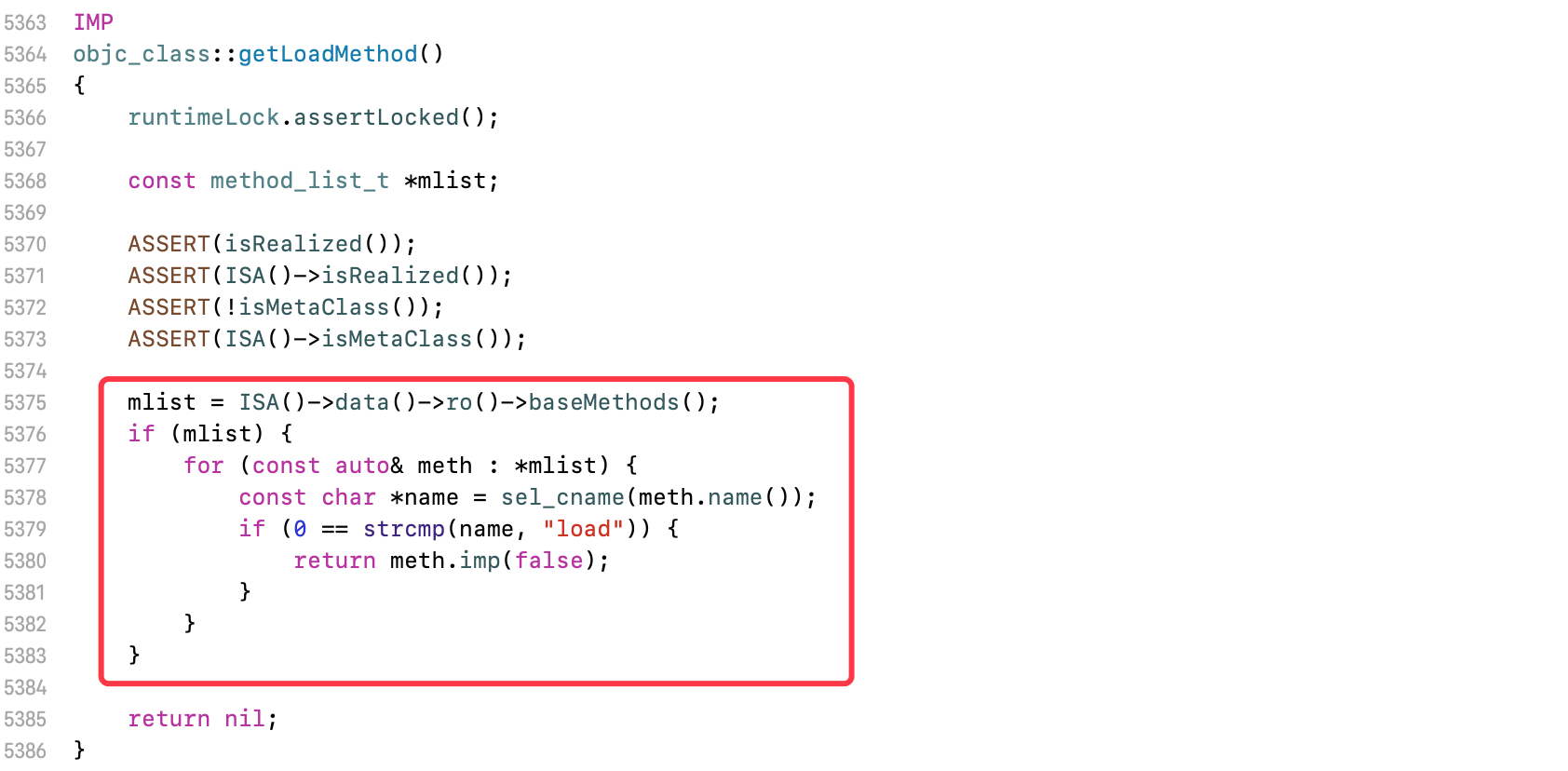

getLoadMethod函数

  • 循环方法列表，方法名称为load，返回imp

6.5.8 add_category_to_loadable_list函数

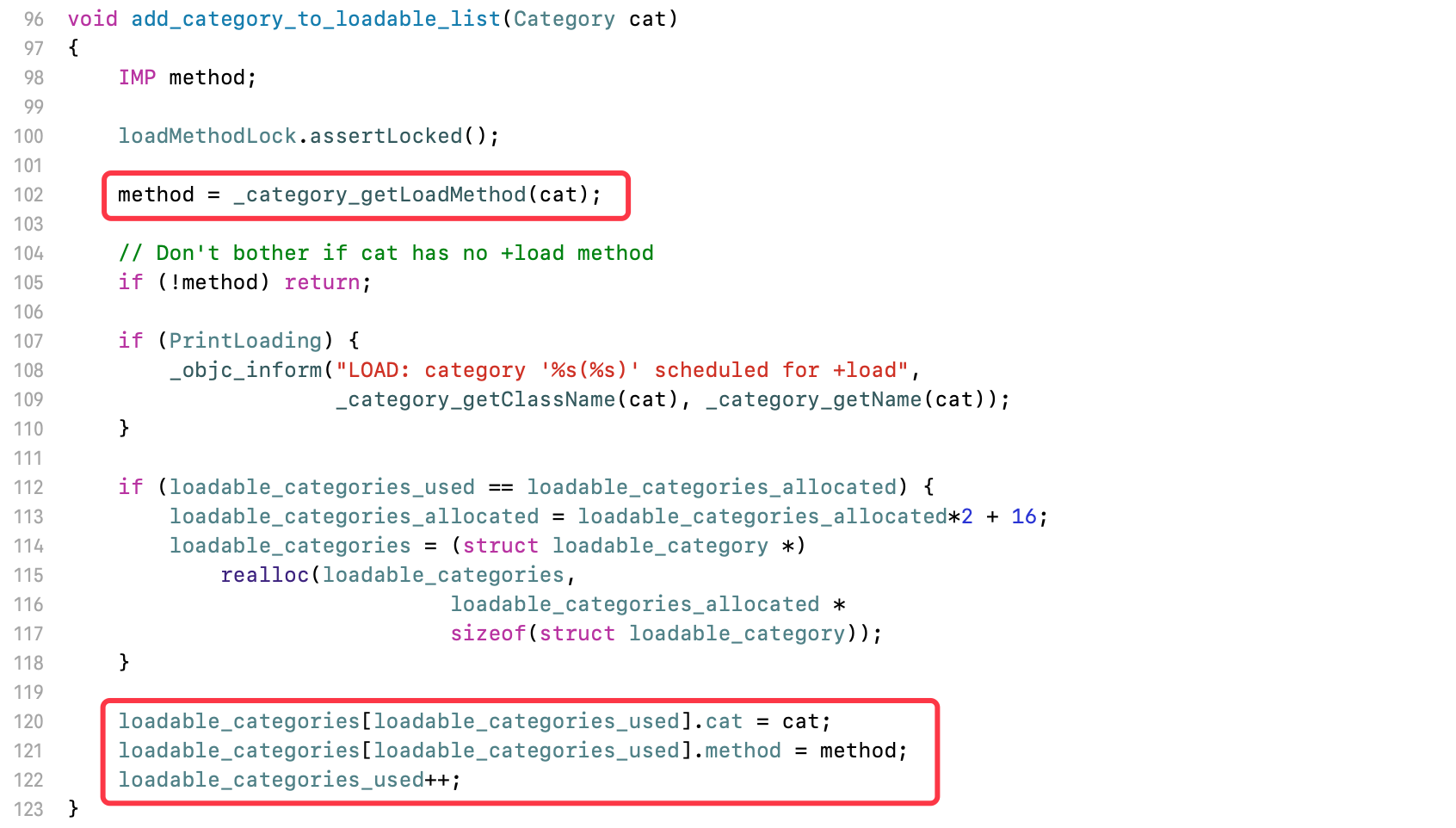

整理所有分类的load方法

  • 获取分类的load方法，不存在返回
  • 存在记录到数组中，loadable_categories_used为下标，存储分类和load方法

_category_getLoadMethod函数

  • 循环分类下的方法列表，方法名称为load，返回imp

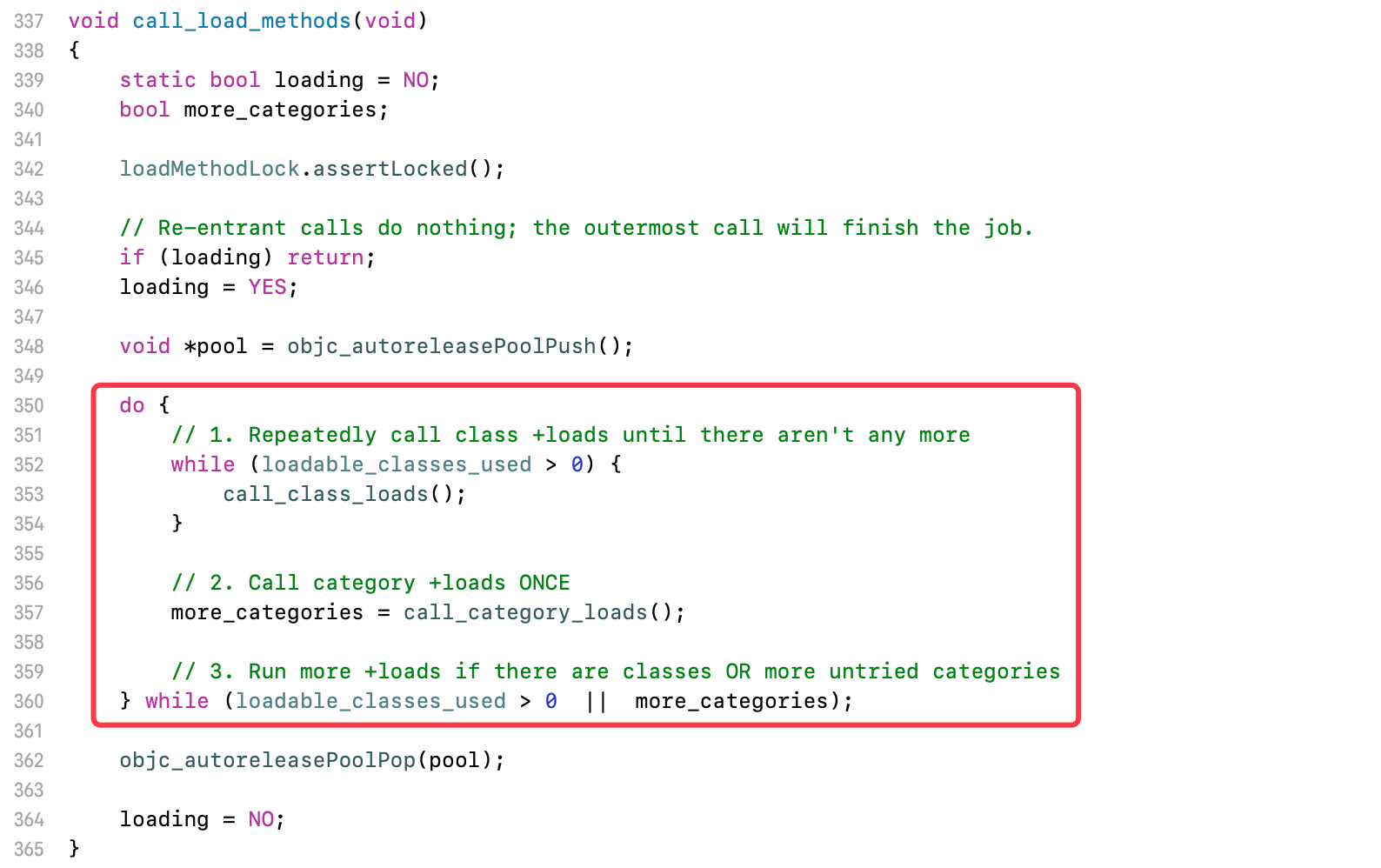

6.5.9 call_load_methods函数


  • 循环调用类和分类的load方法

sNotifyObjCInit的赋值流程：libobjc:_objc_init→libdyld:_dyld_objc_notify_register→dyld::registerObjCNotifiers→sNotifyObjCInit = init（load_images）

我们找到了sNotifyObjCInit的赋值流程，但是_objc_init又是如何在dyld中被调用的？

6.6 doInitialization函数

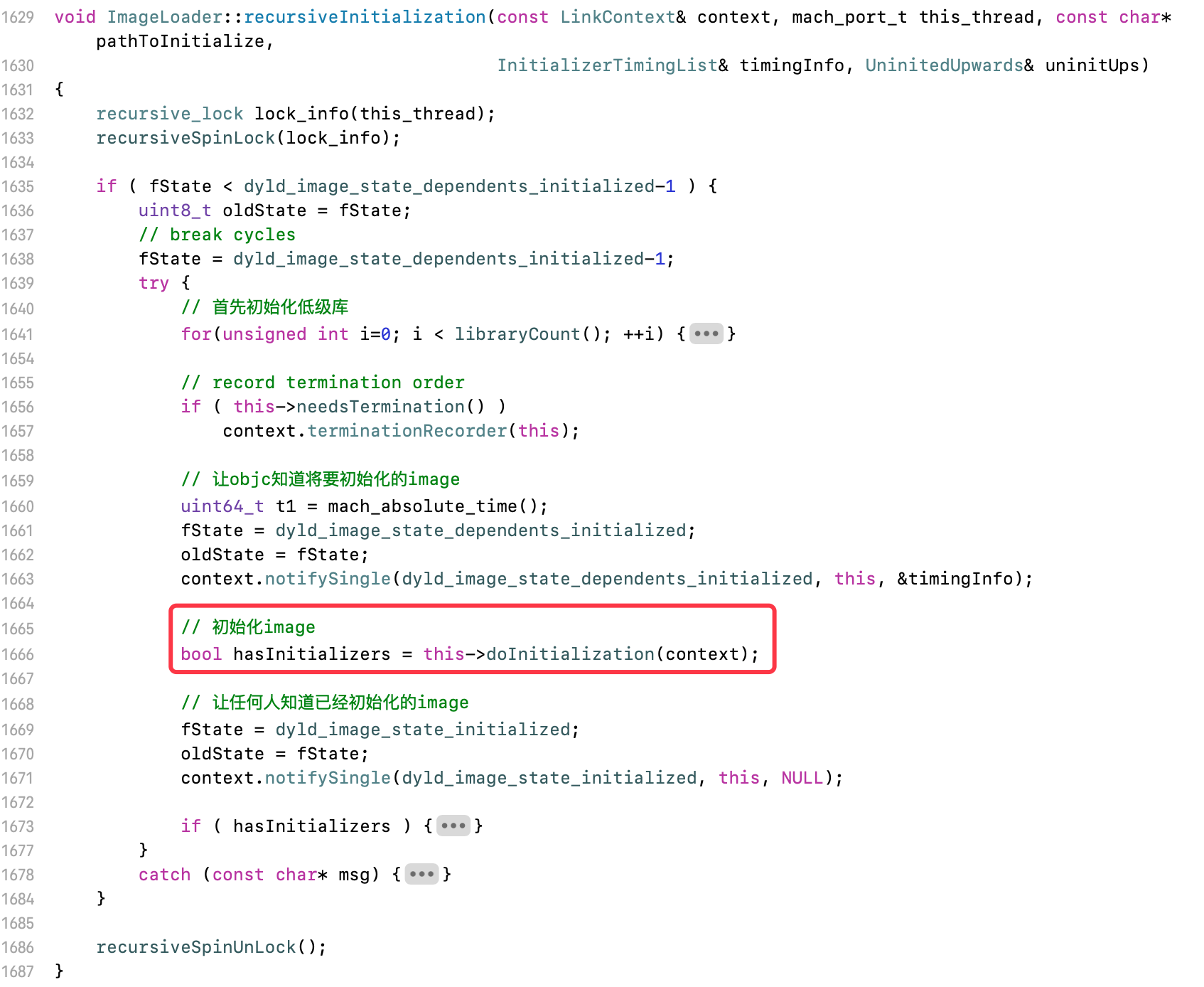

打开dyld源码，回到recursiveInitialization函数

进入doInitialization函数

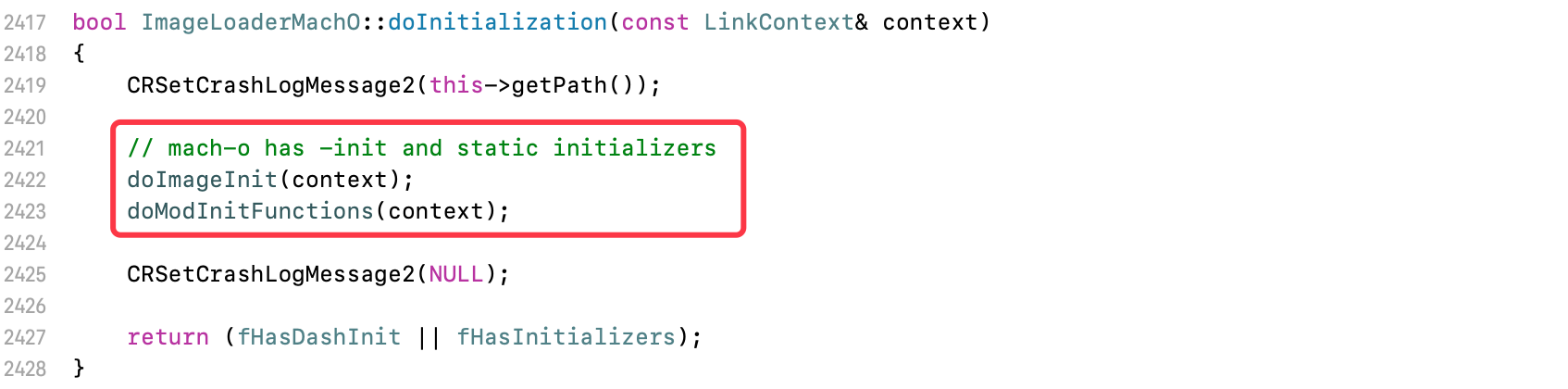

  • 分别调用doImageInit和doModInitFunctions函数

6.8.1 调用_objc_init函数

进入doImageInit函数

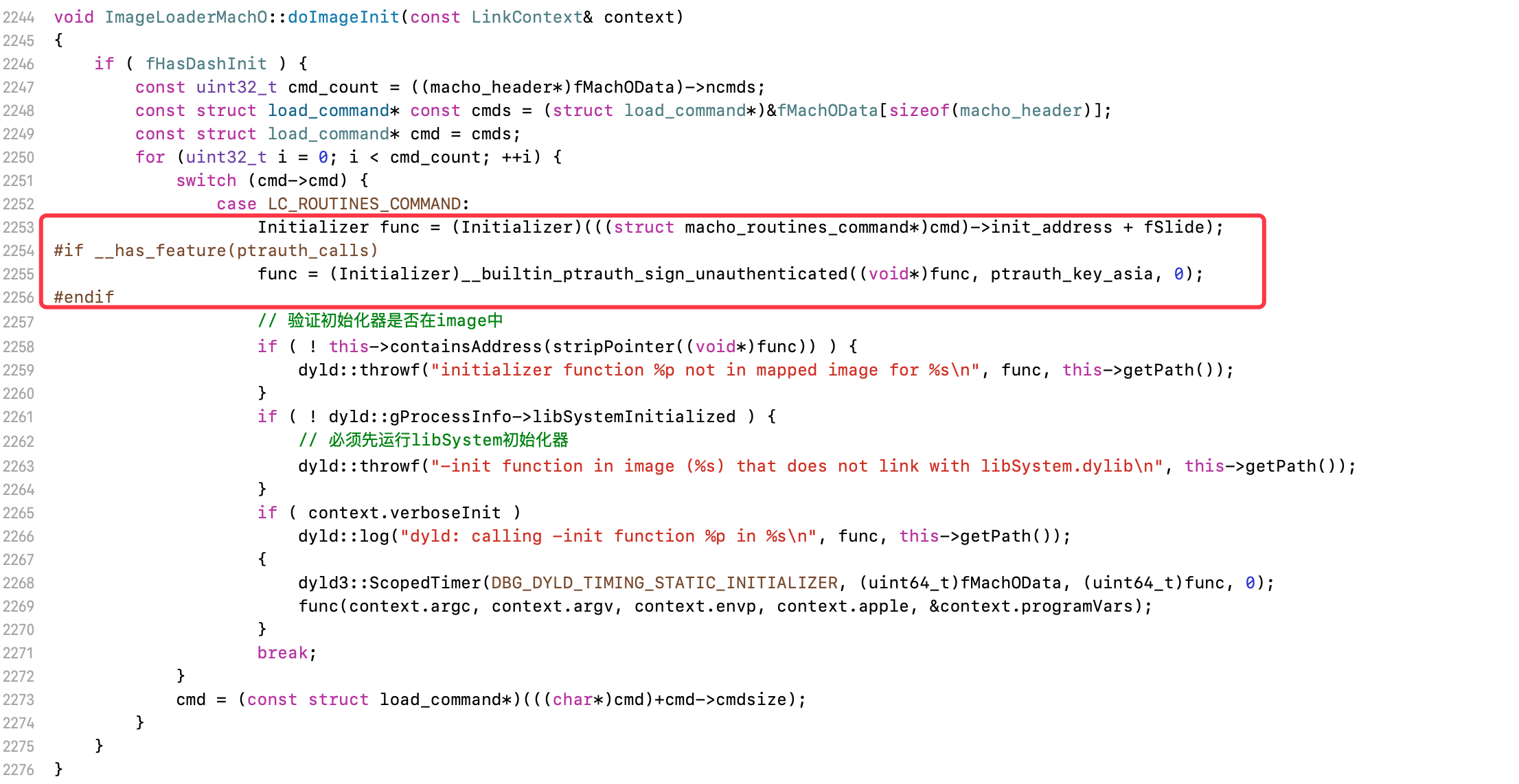

  • 要求：必须先运行libSystem初始化器

此时，还未找到_objc_init函数的相关代码，使用符号断点寻址新的线索

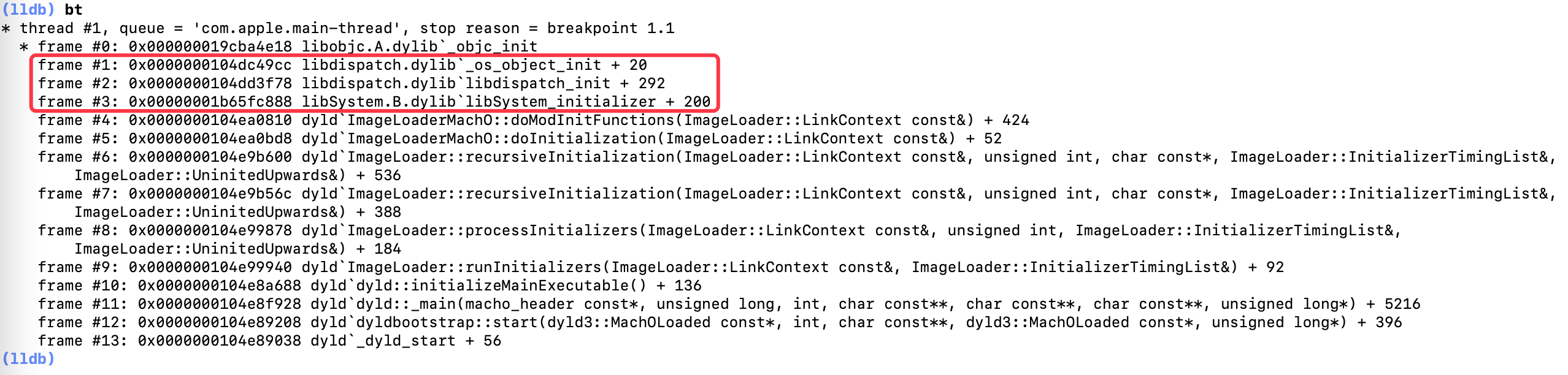

设置_objc_init符号断点，运行项目

打开Libsystem源码，搜索libSystem_initializer

进入libSystem_initializer函数

  • 调用libdispatch源码中的libdispatch_init函数

打开libdispatch源码，搜索libdispatch_init

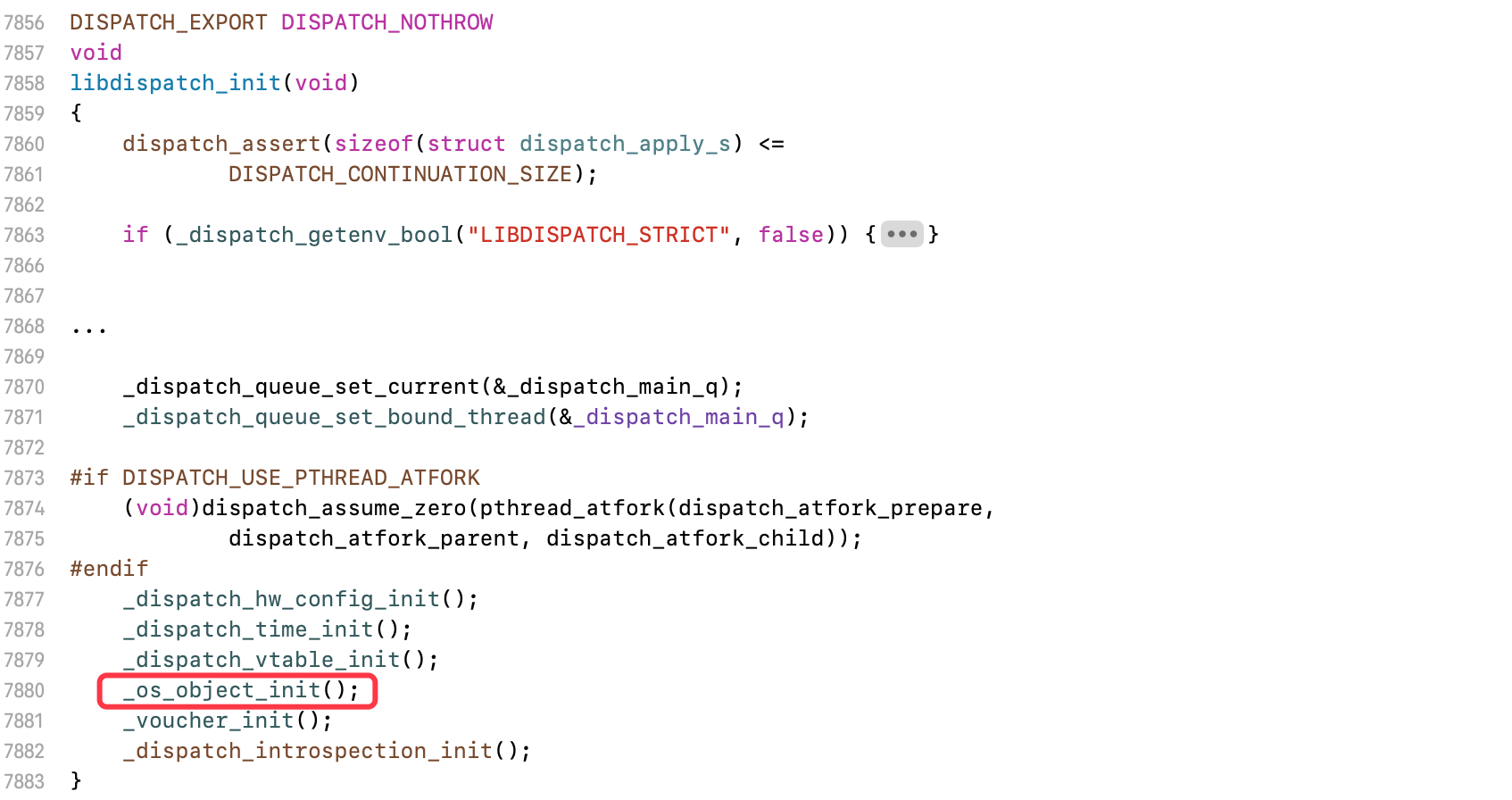

进入libdispatch_init函数

进入_os_object_init函数

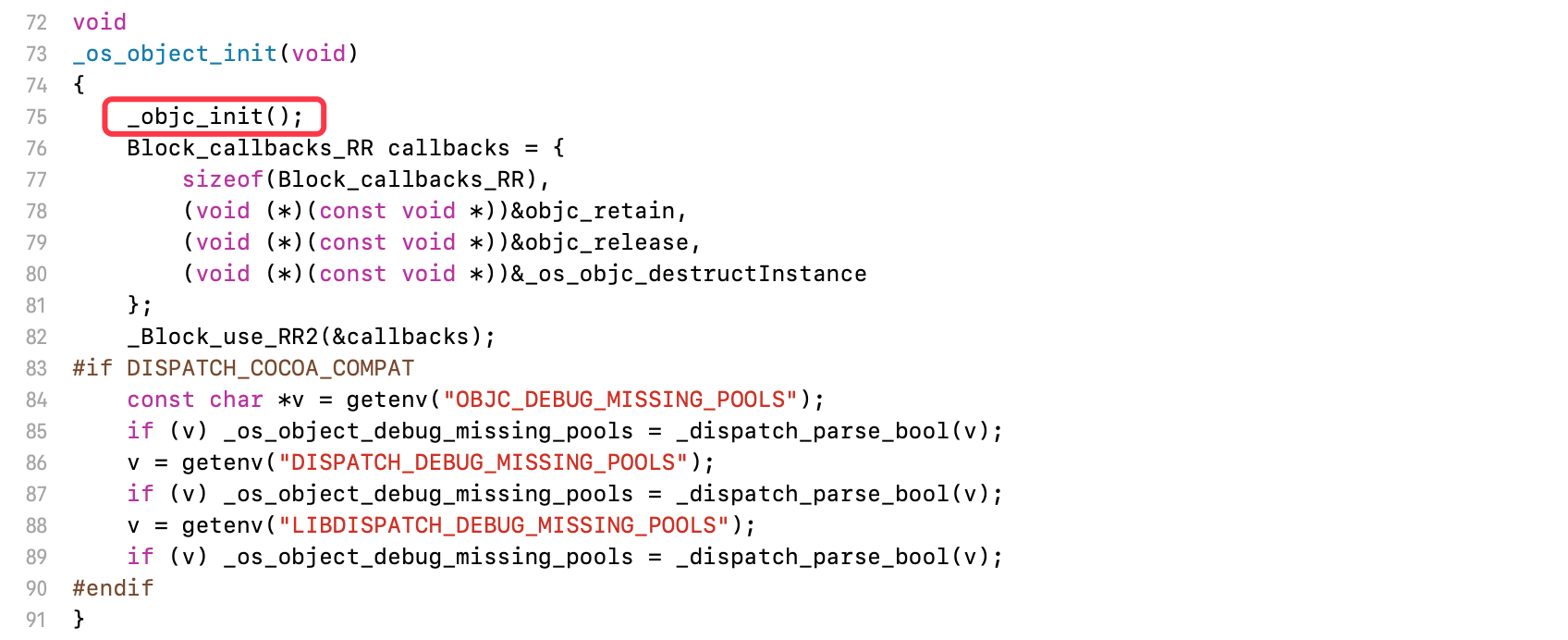

  • 调用libobjc源码中的_objc_init函数

_objc_init调用流程：_dyld_start→dyldbootstrap::start→dyld::_main→dyld::initializeMainExecutable→ImageLoader::runInitializers→ImageLoader::processInitializers→ImageLoader::recursiveInitialization→ImageLoaderMachO::doInitialization→ImageLoaderMachO::doModInitFunctions→libSystem:libSystem_initializer→libdispatch:libdispatch_init→libdispatch:_os_object_init→libobjc:_objc_init

6.8.2 调用C++构造函数

进入doModInitFunctions函数

  • 遍历执行所有C++构造函数

6.7 map_images & load_images

在objc源码中，传入_dyld_objc_notify_register函数中的map_images和load_images，它们在dyld中是如何被调用的？

参数经过_dyld_objc_notify_register传递给registerObjCNotifiers函数

进入registerObjCNotifiers函数

  • map_images赋值给sNotifyObjCMapped
  • load_images赋值给sNotifyObjCInit

6.7.1 sNotifyObjCMapped的调用

搜索sNotifyObjCMapped，只找到一处调用代码

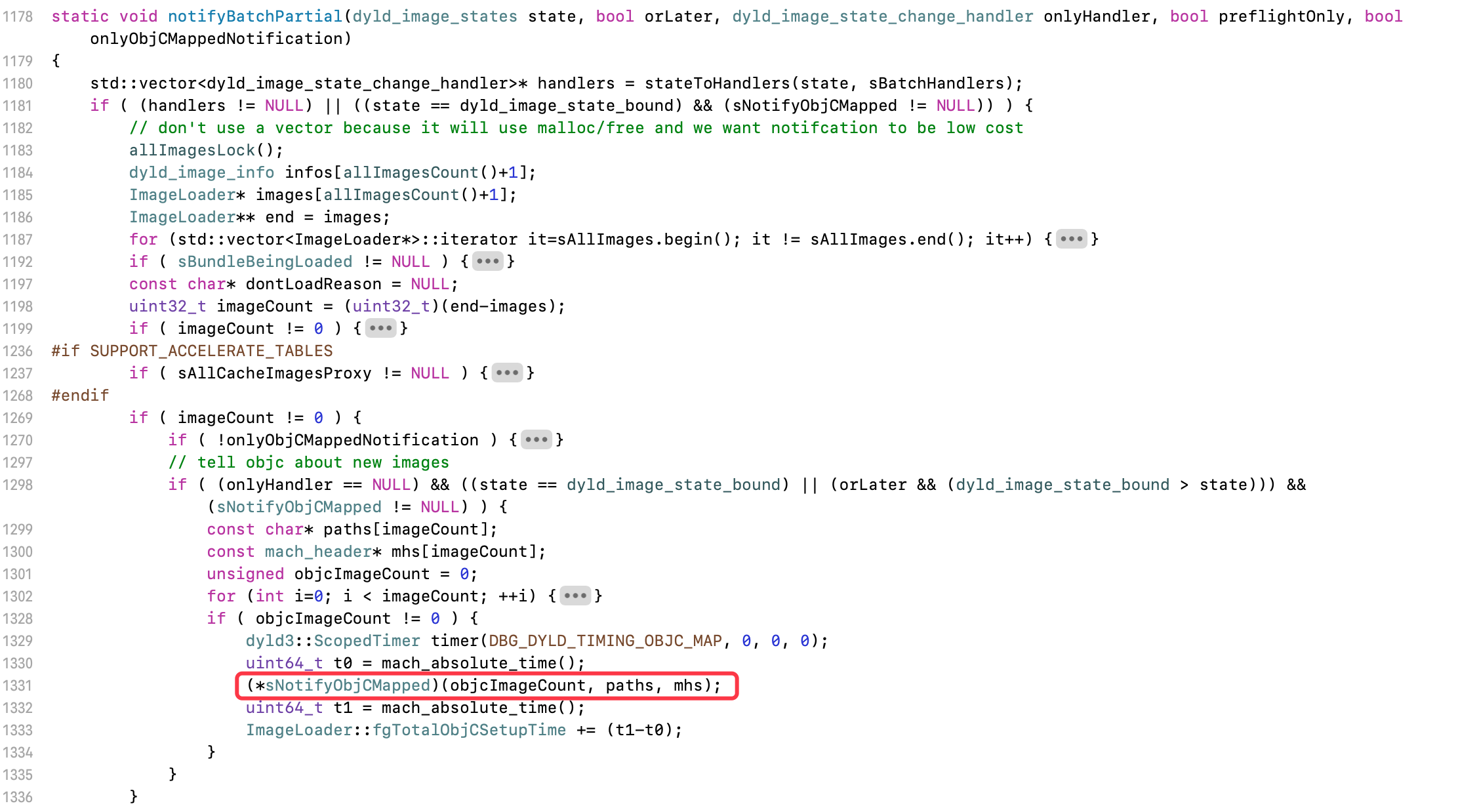

找到notifyBatchPartial函数

搜索notifyBatchPartial，找到函数的调用者

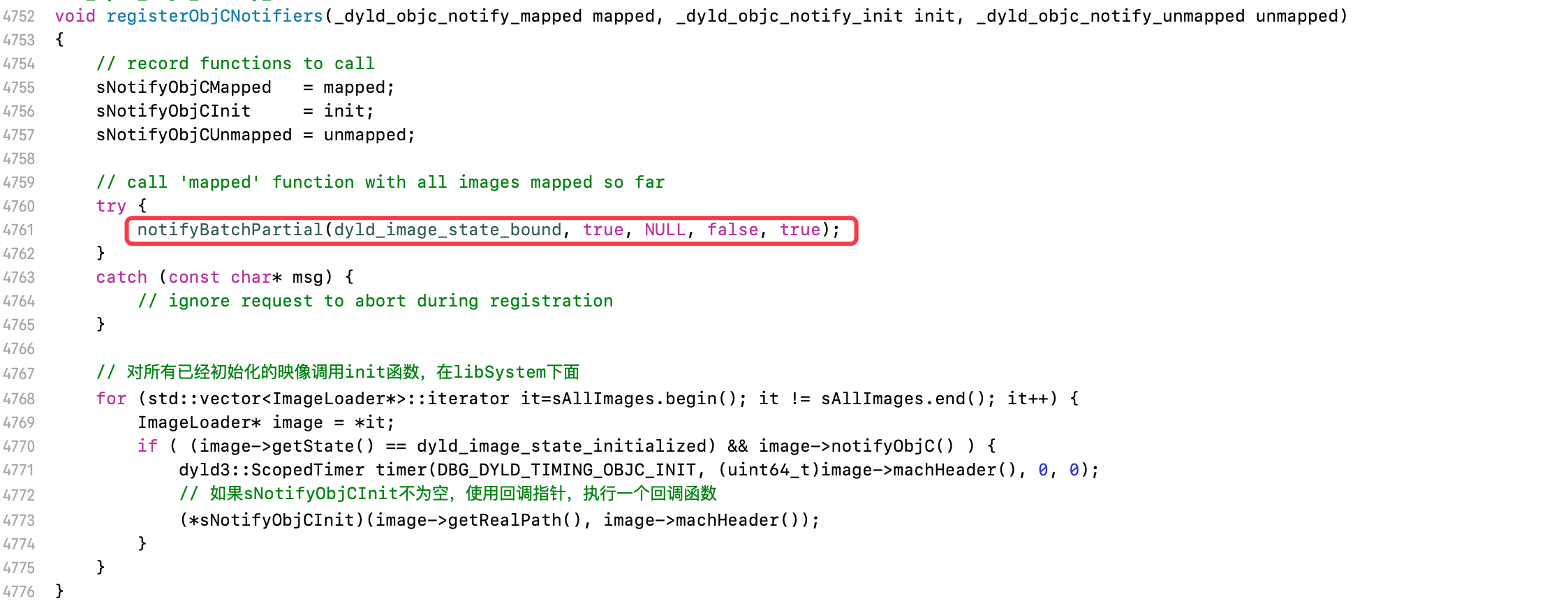

找到registerObjCNotifiers函数，在回调函数执行后，立刻就会调用sNotifyObjCMapped

6.7.2 sNotifyObjCInit的调用

搜索sNotifyObjCInit，找到两处调用代码

1、找到registerObjCNotifiers函数，在回调函数执行后，立刻就会调用sNotifyObjCInit

2、找到notifySingle函数，当state为dyld_image_state_dependents_initialized时，调用sNotifyObjCInit

6.7.3 处理系统库的调用流程

处理共享缓存中的系统库，会调用多次recursiveInitialization函数，此时sNotifyObjCInit被回调函数registerObjCNotifiers触发，时机在主程序的image之前，虽然调用load_images函数，但不触发load方法

处理系统库的调用流程：ImageLoader::recursiveInitialization→ImageLoaderMachO::doInitialization→ImageLoaderMachO::doModInitFunctions→libSystem:libSystem_initializer→libdispatch:libdispatch_init→libdispatch:_os_object_init→libobjc:_objc_init→libdyld:_dyld_objc_notify_register→dyld::registerObjCNotifiers→libobjc:load_images

6.7.4 load方法的调用流程

当recursiveInitialization函数处理主程序的image时，调用notifySingle函数，传入state为dyld_image_state_dependents_initialized，调用sNotifyObjCInit

load方法的调用流程：_dyld_start→dyldbootstrap::start→dyld::_main→dyld::initializeMainExecutable→ImageLoader::runInitializers→ImageLoader::processInitializers→ImageLoader::recursiveInitialization→dyld::notifySingle→load_images（回调函数：sNotifyObjCInit）

7. 返回主程序入口的流程分析

在_dyld_start汇编代码的结束位置

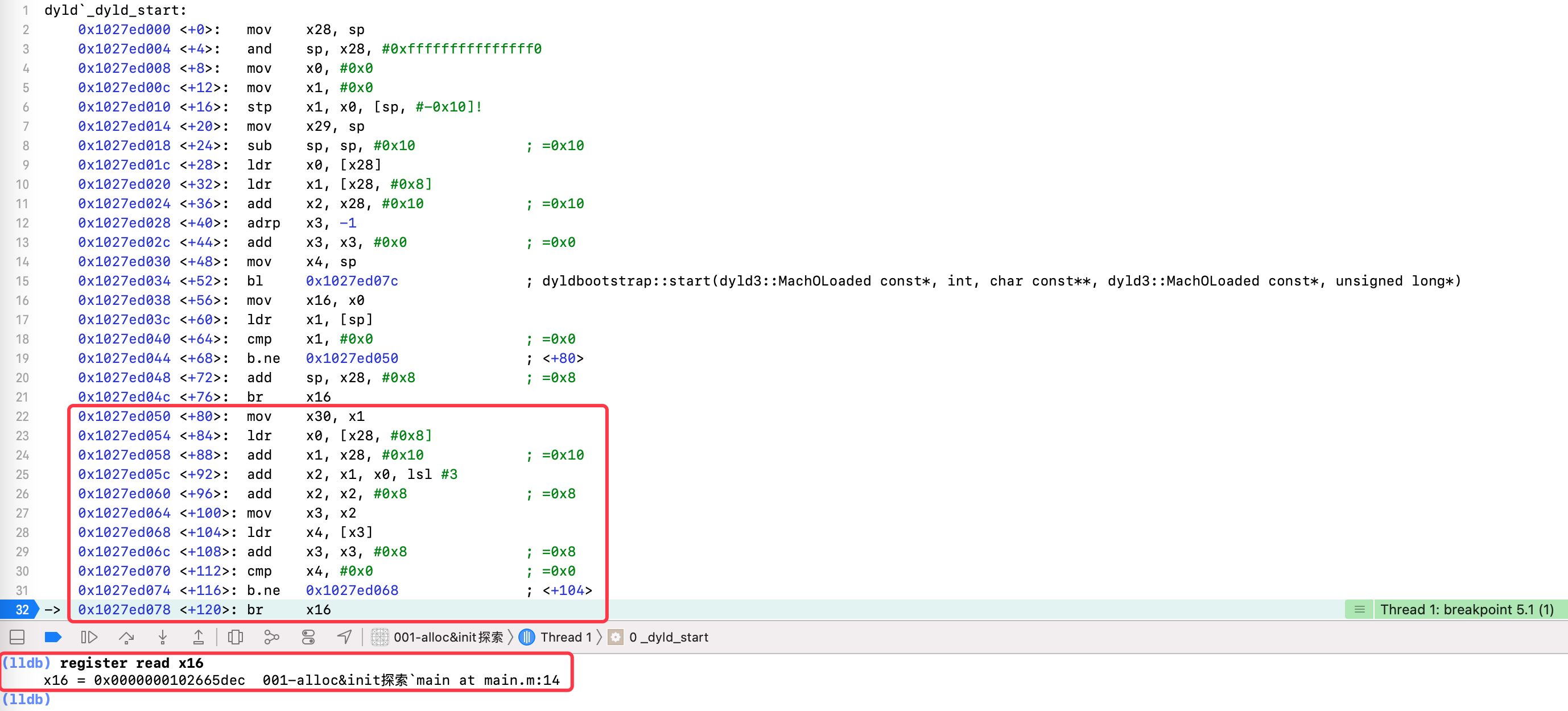

  • 跳转至x16寄存器
  • x16为main函数的地址

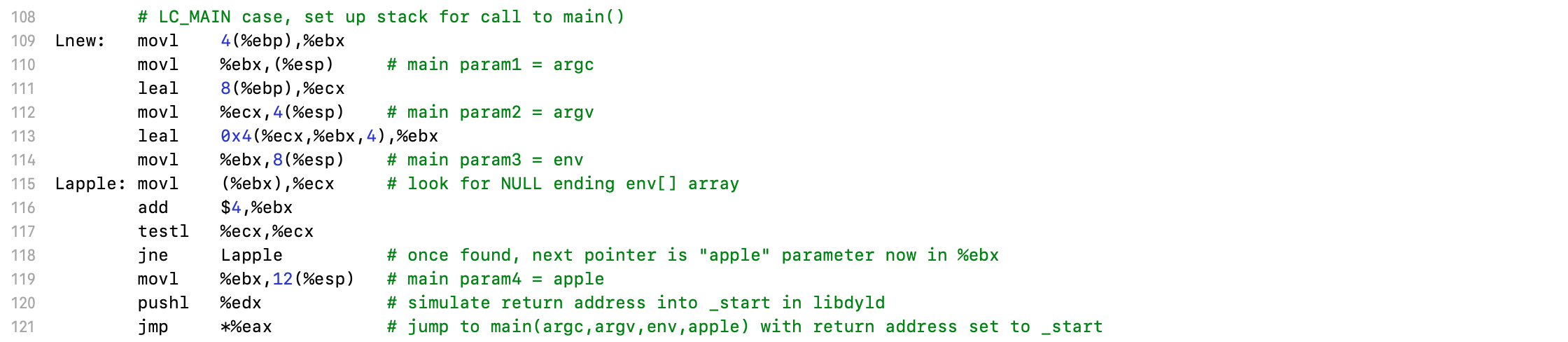

在dyld源码中，找到dyldStartup.s汇编代码

  • 从dyld中跳转到主程序入口

8. dyld2 & dyld3

8.1 dyld3闭包模式

在iOS11后，引入dyld3的闭包模式，以回调的方式加载，加载更快，效率更高

在iOS13后，动态库和三方库，也使用闭包模式加载

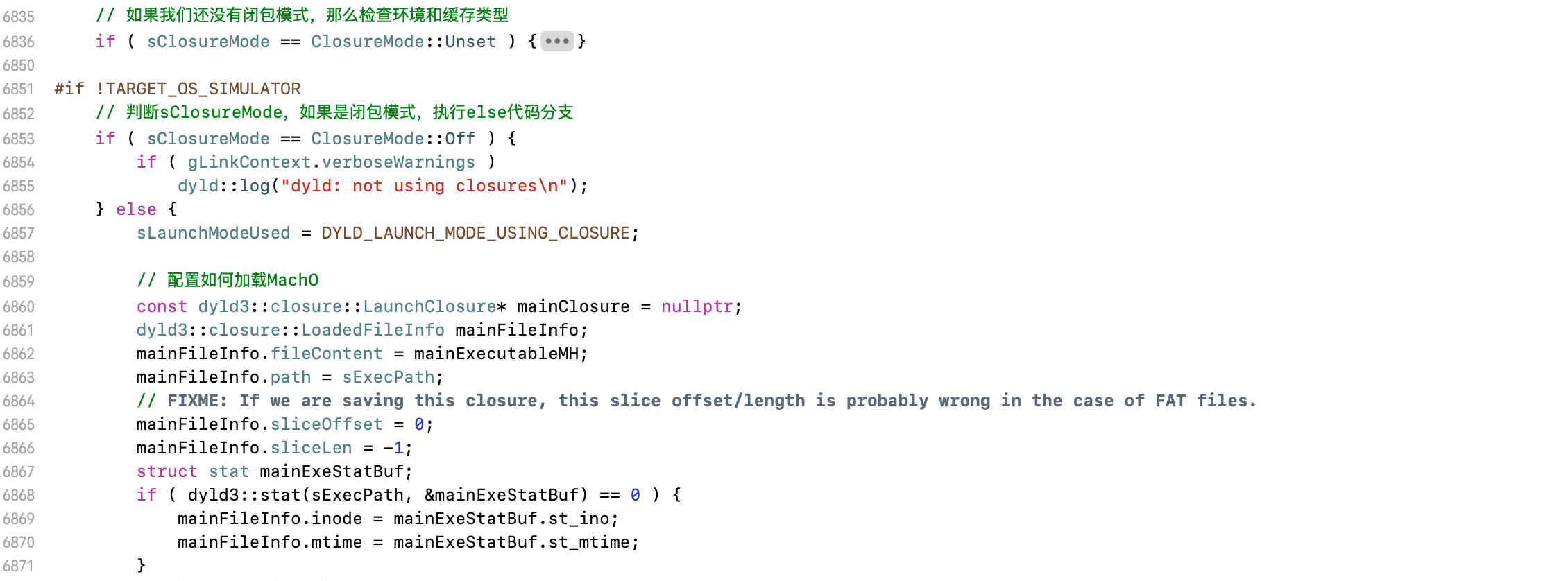

  • 判断sClosureMode，如果是闭包模式，执行else代码分支
  • 配置如何加载MachO

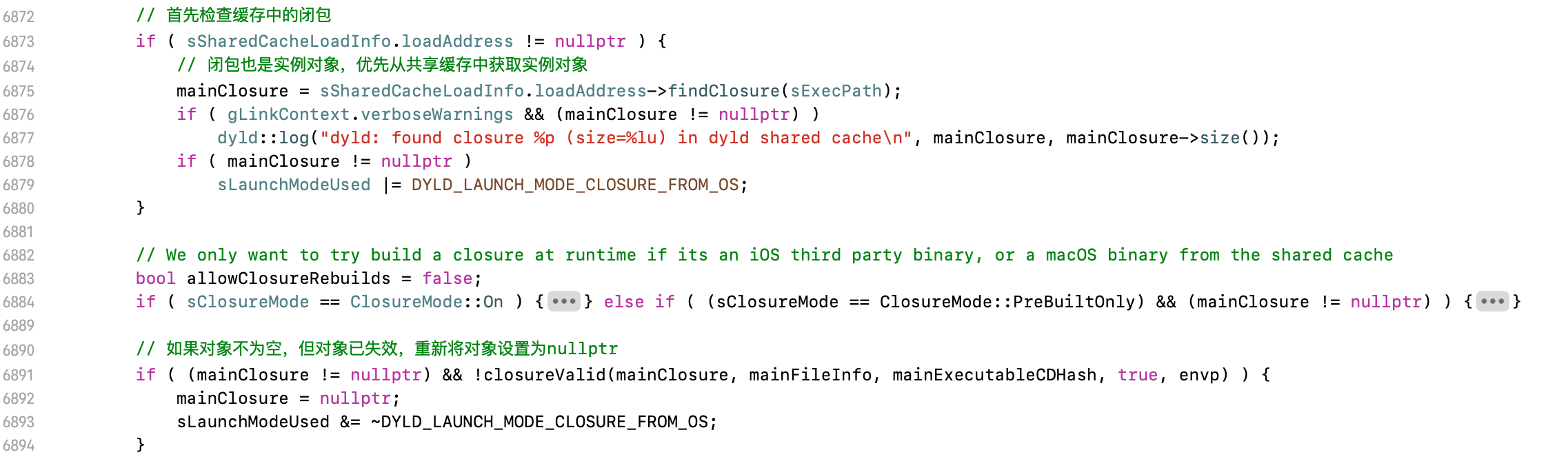

  • 闭包也是实例对象，优先从共享缓存中获取实例对象
  • 如果对象不为空，但对象已失效，重新将对象设置为nullptr


  • 再次判断对象是否为空，如果为空，在缓存中获取对象
  • 如果缓存中未找到对象，调用buildLaunchClosure函数创建


  • 判断对象不为空，调用launchWithClosure函数启动，传入闭包对象，返回是否成功的结果
  • 如果启动失败并且过期，再创建一次
  • 判断再次创建的对象不为空，再次启动
  • 如果启动成功，拿到主程序main的函数，直接返回结果

8.2 dyld2流程

如果不是dyld3的闭包模式，进入dyld2流程

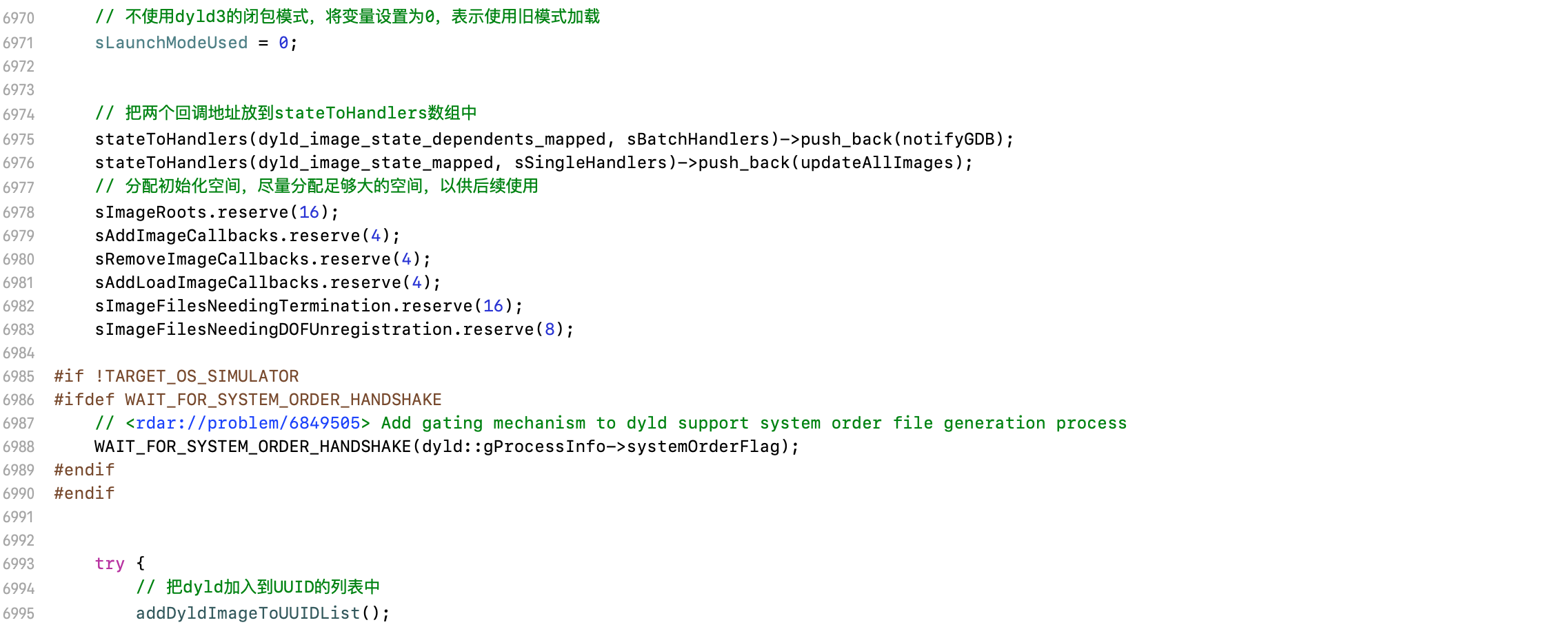

  • 不使用dyld3的闭包模式，将变量设置为0，表示使用旧模式加载
  • 把两个回调地址放到stateToHandlers数组中
  • 分配初始化空间，尽量分配足够大的空间，以供后续使用
  • 把dyld加入到UUID的列表中

总结

程序加载原理：

  • 系统内核将可执行文件从磁盘中加载到内存中
  • 系统会加载动态链接器dyld
  • dyld从可执行文件的依赖开始, 递归加载所有依赖的动态库

编译过程：

  • 源文件：.h、.m、.cpp等文件
  • 预编译：替换宏，删除注释，展开头文件，词法分析、语法分析，生成.i文件
  • 编译：转换成汇编语言，生成.s文件
  • 汇编：把汇编语言文件转换为机器码文件，产生.o文件
  • 链接：对.o文件中引用其他库的地方进行引用，生成最后的可执行文件

静态库 & 动态库：

  • 库(Library)：就是⼀段编译好的⼆进制代码，可以被系统加载，加上头⽂件就可以供别⼈使⽤
  • 库在使⽤的时候需要链接（Link）
  • 链接的⽅式有两种：静态、动态
  • 静态库：可以简单的看成⼀组⽬标⽂件的集合
  • 动态库：在编译时并不会被拷⻉到⽬标程序中，运⾏时才会被真正加载进来

dyld：

  • dyld：动态链接器，加载所有的库和可执行文件
  • libdyld.dylib：给我们的程序提供在Runtime期间能使⽤动态链接功能

源码分析：

  • _dyld_start：由汇编代码实现

◦ 内部调用dyldbootstrap::start函数

  • dyldbootstrap::start：由C++代码实现

◦ 初始化dyld
◦ 调用dyld的_main函数

  • dyld::_main

◦ 【第一步】配置环境变量
◦ 【第二步】加载共享缓存
◦ 【第三步】实例化主程序
◦ 【第四步】加载插入的动态库
◦ 【第五步】链接主程序
◦ 【第六步】链接插入的动态库
◦ 【第七步】绑定弱引用符号
◦ 【第八步】初始化main方法
◦ 【第九步】返回主程序入口

初始化main方法的流程分析：

  • sNotifyObjCInit的赋值流程：libobjc:_objc_init→libdyld:_dyld_objc_notify_register→dyld::registerObjCNotifiers→sNotifyObjCInit = init（load_images）
  • _objc_init调用流程：_dyld_start→dyldbootstrap::start→dyld::_main→dyld::initializeMainExecutable→ImageLoader::runInitializers→ImageLoader::processInitializers→ImageLoader::recursiveInitialization→ImageLoaderMachO::doInitialization→ImageLoaderMachO::doModInitFunctions→libSystem:libSystem_initializer→libdispatch:libdispatch_init→libdispatch:_os_object_init→libobjc:_objc_init
  • 处理系统库的调用流程：ImageLoader::recursiveInitialization→ImageLoaderMachO::doInitialization→ImageLoaderMachO::doModInitFunctions→libSystem:libSystem_initializer→libdispatch:libdispatch_init→libdispatch:_os_object_init→libobjc:_objc_init→libdyld:_dyld_objc_notify_register→dyld::registerObjCNotifiers→libobjc:load_images
  • load方法的调用流程：_dyld_start→dyldbootstrap::start→dyld::_main→dyld::initializeMainExecutable→ImageLoader::runInitializers→ImageLoader::processInitializers→ImageLoader::recursiveInitialization→dyld::notifySingle→load_images（回调函数：sNotifyObjCInit）

返回主程序入口的流程分析：

  • 在dyld中，由汇编代码实现，跳转到主程序入口

dyld2 & dyld3：

  • dyld3闭包模式
  • dyld2流程
