iOS底层原理--026：Block

1. Block类型
2. Block案例
3. Block拷⻉到堆区
- 3.1 Block作为返回值
- 3.2 系统API包含usingBlock
4. 循环引用
5. cpp分析
6. 汇编分析
7. 源码分析
8. 总结

1. Block类型

在日常开发中，Block分为三种类型：

GlobalBlock
- 位于全局区
- 在Block内部不能捕获外部变量，或只使用静态变量或全局变量
MallocBlock
- 位于堆区
- 在Block内部使用局部变量或OC属性，并且赋值给强引用或Copy修饰的变量
StackBlock
- 位于栈区
- 与MallocBlock一样，可以在内部使用局部变量或OC属性。但不能赋值给强引用或Copy修饰的变量

1.1 `GlobalBlock`

全局Block，不能捕获外部变量，但可以使用静态变量或全局变量

int age;
- (void)viewDidLoad {
    [super viewDidLoad];
    static int number;
    void (^block)(void) = ^{
        int a = 0;
        NSLog(@"%d - %d - %d", number, age, a);
    };
    NSLog(@"%@",block);
}
-------------------------
//输出以下内容：
<__NSGlobalBlock__: 0x1047900f8>

使用静态变量、全局变量、Block内部声明的变量，都没有问题

1.2 `MallocBlock`

堆区Block，内部使用局部变量或OC属性，并且赋值给强引用或Copy修饰的变量

- (void)viewDidLoad {
    [super viewDidLoad];
    int number = 0;
    void (^block)(void) = ^{
        NSLog(@"%d", number);
    };
    NSLog(@"%@",block);
}
-------------------------
//输出以下内容：
<__NSMallocBlock__: 0x281487930>

对外部的number变量进行捕获
赋值给强引用的block
其中block持有的是堆区Block的内存地址

1.3 `StackBlock`

栈区Block，和堆区Block的使用大致相同，区别在于不能赋值给强引用或Copy修饰的变量

- (void)viewDidLoad {
    [super viewDidLoad];
    int number = 0;
    void (^__weak block)(void) = ^{
        NSLog(@"%d", number);
    };
    NSLog(@"%@",block);
}
-------------------------
//输出以下内容：
<__NSStackBlock__: 0x16b5e0f68>

同样对外部的number变量进行捕获
和堆区Block的区别：赋值给弱引用的block

2. Block案例

2.1 `Block`的内存拷贝

- (void)blockDemo{
    int a = 0;
    void(^__weak weakBlock)(void) = ^{
        NSLog(@"a：%d", a);
    };
    struct _LGBlock *blc = (__bridge struct _LGBlock *)weakBlock;
    id __strong strongBlock = weakBlock;
    NSLog(@"weakBlock：%@",weakBlock);
    NSLog(@"strongBlock：%@",strongBlock);
    blc->invoke = nil;
    void(^strongBlock1)(void) = strongBlock;
    NSLog(@"strongBlock1：%@",strongBlock1);
    strongBlock1();
}
-------------------------
//输出以下内容：
weakBlock：<__NSStackBlock__: 0x16f6b4f48>
strongBlock：<__NSStackBlock__: 0x16f6b4f48>
strongBlock1：<__NSMallocBlock__: 0x283a48ff0>
程序闪退，坏地址访问（EXC_BAD_ACCESS）

代码解读：

第一步，weakBlock为栈区Block
第二步，按Block的底层源码，自定义_LGBlock结构体。只要内存结构一致，即可将Block桥接为自定义对象
第三步，Block的本质是结构体，将结构体首地址赋值给__strong修饰的对象
第四步，将结构体的invoke置空，即：Block的函数指针
第五步，将strongBlock赋值给强引用的strongBlock1，然后对其进行调用

闪退原因：

在第三步中，将结构体首地址赋值给对象，二者指向相同内存空间
在第四步中，将结构体的invoke置空，修改的是同一片内存空间
在第五步中，将invoke置空后的Block赋值给strongBlock1，调用时坏地址访问，程序闪退

修改案例：

- (void)blockDemo{
    int a = 0;
    void(^__weak weakBlock)(void) = ^{
        NSLog(@"a：%d", a);
    };
    struct _LGBlock *blc = (__bridge struct _LGBlock *)weakBlock;
    void(^strongBlock)(void) = weakBlock;
    NSLog(@"weakBlock：%@",weakBlock);
    NSLog(@"strongBlock：%@",strongBlock);
    blc->invoke = nil;
    strongBlock();
}
-------------------------
//输出以下内容：
weakBlock：<__NSStackBlock__: 0x16d220f48>
strongBlock：<__NSMallocBlock__: 0x2829d2d60>
程序闪退，坏地址访问（EXC_BAD_ACCESS）

先将栈区Block赋值给强引用的Block，然后将invoke置空，但依然闪退

闪退原因：Block的赋值只是进行了浅拷贝，相当于对指向对象的指针进行复制，产生一个新的指向对象的指针，但两个指针依然指向同一个对象

解决办法，必须在invoke置空之前，将Block进行深拷贝

- (void)blockDemo{
    int a = 0;
    void(^__weak weakBlock)(void) = ^{
        NSLog(@"a：%d", a);
    };
    struct _LGBlock *blc = (__bridge struct _LGBlock *)weakBlock;
    void(^strongBlock)(void) = [weakBlock copy];
    NSLog(@"weakBlock：%@",weakBlock);
    NSLog(@"strongBlock：%@",strongBlock);
    blc->invoke = nil;
    NSLog(@"invoke置空");
    strongBlock();
}
-------------------------
//输出以下内容：
weakBlock：<__NSStackBlock__: 0x16d3acf48>
strongBlock：<__NSMallocBlock__: 0x28029adf0>
invoke置空
a：0

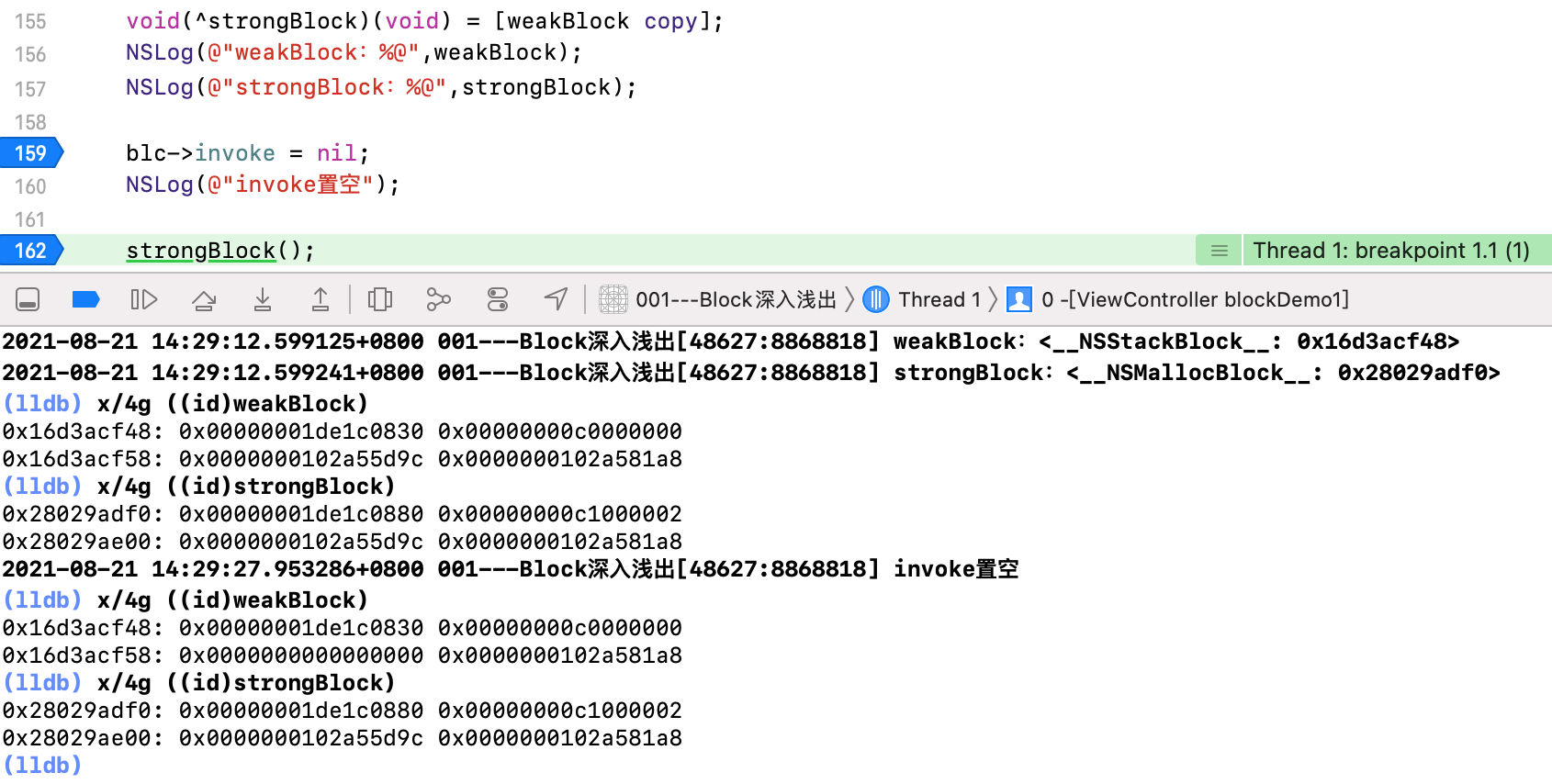

使用lldb，观察两个Block在invoke置空前后的变化

深拷贝相当于将对象进行复制，产生一个新的对象。并且会递归复制每个指针类型的实例变量，直到两个对象没有任何公共的部分

所以，栈区Block将invoke置空，并不影响堆区Block的调用

2.2 对外部变量的引用计数处理

- (void)blockDemo{
    NSObject *objc = [NSObject new];
    NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)(objc)));
    void(^strongBlock)(void) = ^{
        NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)(objc)));
    };
    strongBlock();
    void(^__weak weakBlock)(void) = ^{
        NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)(objc)));
    };
    weakBlock();
    void(^mallocBlock)(void) = [weakBlock copy];
    mallocBlock();
}
//输出以下内容：
1
3
4
5

代码解读：

第一步，objc初始化后的打印1，没有任何问题
第二步，在strongBlock中打印3，拆分成两步进行分析

1、外部objc变量，被栈区Block捕获，引用计数+1

2、栈区Block赋值给强引用的strongBlock，将栈区Block拷贝到堆区，底层进行深拷贝，引用计数也会+1

第三步，赋值给弱引用的weakBlock，属于栈区Block，仅对外部objc变量进行捕获，引用计数+1
第四步，将栈区Block调用copy方法，赋值给mallocBlock，仅对栈区Block进行了深拷贝，引用计数+1

其实第三步和第四步，等同于第二步的分解，所以打印结果：1、3、4、5

2.3 堆栈`Block`的释放

- (void)blockDemo{
    int a = 10;
    void(^__weak weakBlock)(void) = nil;
    {
        void(^strongBlock)(void) = ^{
            NSLog(@"a：%i", a);
        };
        weakBlock = strongBlock;
        NSLog(@"weakBlock：%@",weakBlock);
        NSLog(@"strongBlock：%@",strongBlock);
    }
    weakBlock();
}
-------------------------
//输出以下内容：
weakBlock：<__NSMallocBlock__: 0x280d7cba0>
strongBlock：<__NSMallocBlock__: 0x280d7cba0>
程序闪退，坏地址访问（EXC_BAD_ACCESS）

代码解读：

第一步，weakBlock使用__weak修饰，赋值为nil
第二步，定义代码块，实现一个堆区Block
第三步，将堆区Block赋值给代码块外面的weakBlock
第四步，在代码块执行完毕后，调用weakBlock

闪退原因：

在第三步中，堆区Block赋值__weak修饰的weakBlock，相当于映射关系
在第四步中，当代码块执行完毕，strongBlock由于是堆区Block，出了代码块就会被释放。作为映射的weakBlock，自然也会被置为nil。此时对其进行调用，出现坏地址访问，程序闪退

修改案例：

- (void)blockDemo{
    int a = 10;
    void(^__weak weakBlock)(void) = nil;
    {
        void(^__weak strongBlock)(void) = ^{
            NSLog(@"a：%i", a);
        };
        weakBlock = strongBlock;
        NSLog(@"weakBlock：%@",weakBlock);
        NSLog(@"strongBlock：%@",strongBlock);
    }
    weakBlock();
}
-------------------------
//输出以下内容：
weakBlock：<__NSStackBlock__: 0x16f6c4f40>
strongBlock：<__NSStackBlock__: 0x16f6c4f40>
a：10

将strongBlock使用__weak修饰，即可正常打印

当strongBlock使用__weak修饰后，成为栈区Block。将其赋值给__weak修饰的weakBlock，此时依然是栈区Block。栈区Block的生命周期与代码块无关，依赖于函数栈帧，所以可以正常打印

3. Block拷⻉到堆区

如果Block为全局Block，使用任何方式都不会拷贝到堆区，即使手动copy也没用，它依然是全局Block

- (void)blockCopy {
    void (^block)(void) = ^{
        NSLog(@"全局Block");
    };
    NSLog(@"%@", block);
    NSLog(@"%@", [block copy]);
}
-------------------------
//输出以下内容：
<__NSGlobalBlock__: 0x1009e00f8>
<__NSGlobalBlock__: 0x1009e00f8>

除此之外，以下四种操作，系统会将Block复制到堆上：

手动Copy
Block作为返回值
被强引用或Copy修饰
系统API包含usingBlock

3.1 `Block`作为返回值

由于栈区Block所属的变量域一旦结束，那么该Block就会被销毁。在ARC环境下，编译器会自动的判断，把Block自动的从栈区copy到堆区。例如：当Block作为函数返回值的时候，肯定会copy到堆区

3.2 系统`API`包含`usingBlock`

当Block为函数参数时，需要将其手动copy到堆区。但系统API我们不需要处理，比如GCD中携带的usingBlock方法。其他自定义方法传递Block为参数时，都需要进行手动copy

4. 循环引用

对比以下两种Block代码：

self.name = @"lg_cooci";
//Block1
self.block = ^{
    NSLog(@"%@",self.name);
};
//Block2
[UIView animateWithDuration:1 animations:^{
    NSLog(@"%@",self.name);
}];

Block1会出现循环引用，因为block被self持有，而block中使用self，所以self又被block持有。这种相互持有的情况下，就会出现循环引用
Block2不会出现循环引用，因为block的持有者是UIView，和self无关，不会出现相互持有的情况，所以不会循环引用

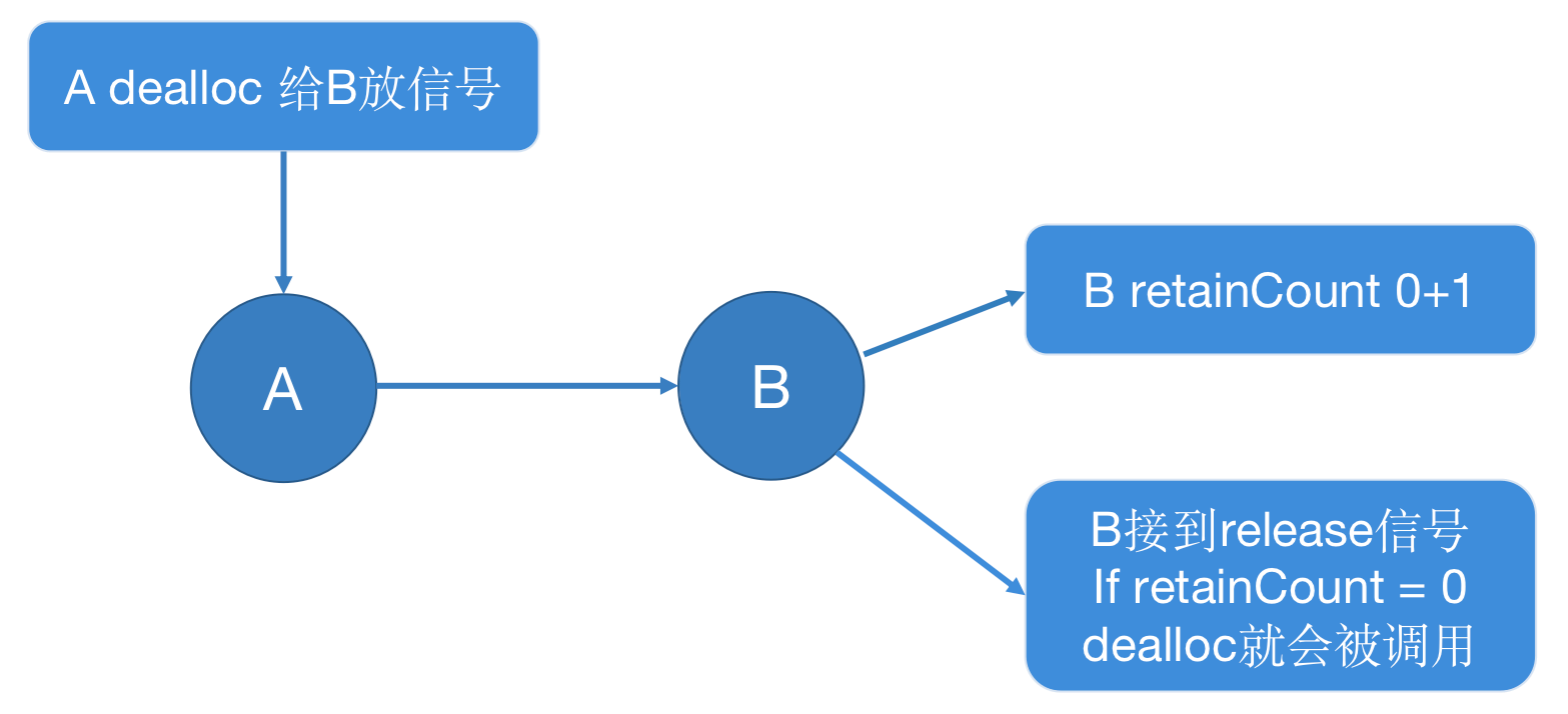

对象正常释放的过程：

当A持有B，B的retainCount进行+1
当A触发dealloc时，会给B放信号，B的retainCount进行-1。此时B的retainCount如果为0，就会调用dealloc，正常释放

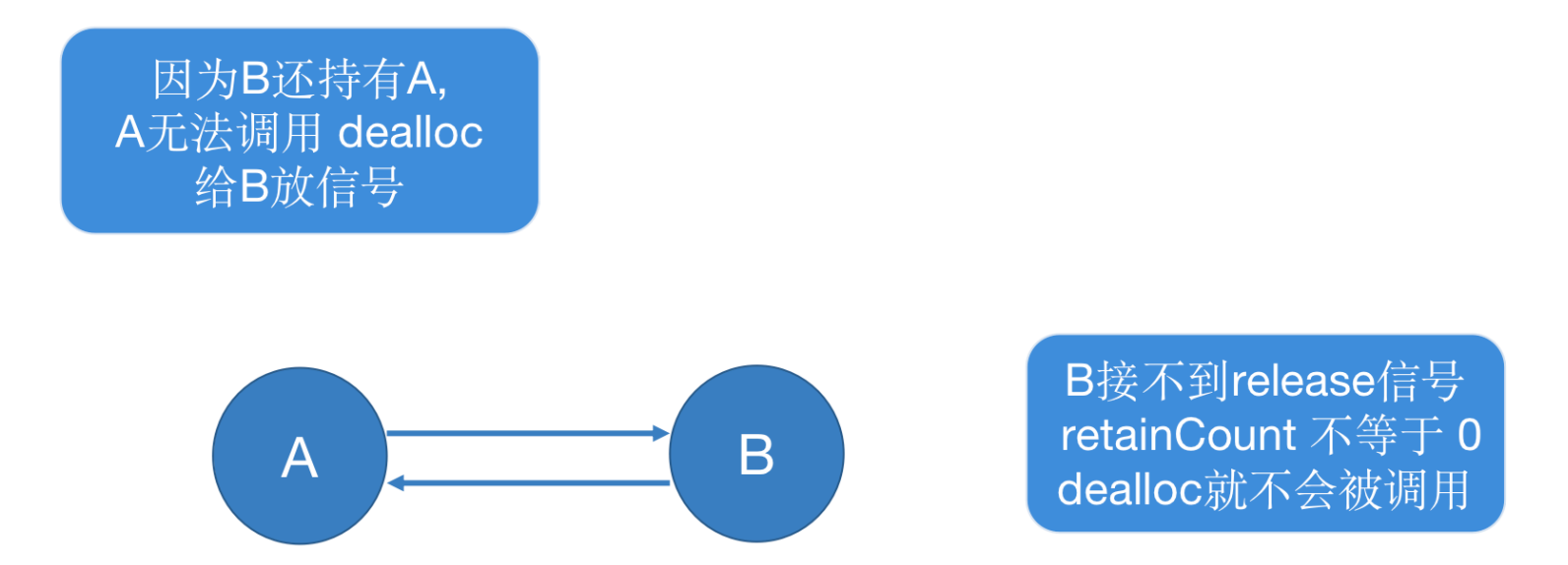

对象循环引用的过程：

当A和B相互持有时，A的dealloc无法触发，因为A要等B放信号才能对retainCount进行-1
但是B的dealloc也无法触发，因为B也在等待A的信号。此时A和B都在等待对方的释放，最终出现循环引用

避免循环引用的方式：

weak-strong-dance
Block中强行切断持有者
将持有者作为Block参数进行传递和使用

4.1 `weak-strong-dance`

__weak typeof(self) weakSelf = self;
self.block = ^{
    __strong typeof(self) strongSelf = weakSelf;
    NSLog(@"%@",strongSelf.name);
};

将self赋值给__weak修饰的weakSelf，此时weakSelf属于self的映射，指向同一片内存空间，并且self的引用计数不会发生变化
在Block中将weakSelf赋值给__strong修饰的strongSelf，避免self提前释放导致访问为nil的情况
因为strongSelf为临时变量，在Block作用域结束后，即可自动释放，因此不会循环引用

4.2 `Block`中强行切断持有者

__block ViewController *vc = self;
self.block = ^{
    NSLog(@"%@",vc.name);
    vc = nil;
};
self.block();

使用__block修饰对象，否则vc无法改变，也就是说无法置为nil
在Block中使用结束，手动将对象置为nil。相当于手动切断持有关系，可以避免循环引用
缺陷：这种方式Block必须调用，否则将无法手动切断持有关系，self和block都无法释放，最终出现循环引用

4.3 将持有者作为`Block`参数进行传递和使用

self.vcBlock = ^(ViewController *vc){
    NSLog(@"%@",vc.name);
};
self.vcBlock(self);

将self作为参数，提供给Block内部使用。当Block执行结束，vc会自动释放，然后相互持有关系的切断，self也会释放
这种方式，self的是否依赖于Block的执行结束。如果Block中有延迟执行的代码，self的释放也会延迟

4.4 面试题

以下几个案例，是否会出现循环引用？

案例1：

static ViewController *staticSelf_;
- (void)blockWeak_static {
    __weak typeof(self) weakSelf = self;
    staticSelf_ = weakSelf;
}
[self blockWeak_static];

会出现循环引用
将self赋值__weak修饰的对象，它们属于映射关系，指向同一片内存空间。当weakSelf赋值全局静态变量，staticSelf_在程序运行过程中不会主动释放，它会持续持有self，所以self也无法释放

案例2：

- (void)block_weak_strong {
    __weak typeof(self) weakSelf = self;
    self.doWork = ^{
        __strong typeof(self) strongSelf = weakSelf;
        weakSelf.doStudent = ^{
            NSLog(@"%@", strongSelf);
        };
        weakSelf.doStudent();
    };
    self.doWork();
}
[self block_weak_strong];

会出现循环引用
在doWork内部，strongSelf持有的是self。虽然strongSelf是临时变量，但在doStudent中又被持有，导致引用计数+1。在doWork执行完毕后引用计数-1，但doStudent中的持有还存在，所以会出现循环引用

5. cpp分析

5.1 `Block`本质

创建block.c文件，写入以下代码：

#include "stdio.h"
int main(){
    void(^block)(void) = ^{
        printf("LG");
    };
    block();
    return 0;
}

使用.c文件，生成的cpp代码更加干净简洁

使用xcrun命令，生成block.cpp文件

xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc block.c -o block.cpp

打开block.cpp文件，找到main函数

int main(){
    void(*block)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA));
    ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);
    return 0;
}
-------------------------
//为了方便阅读，剔除强转代码
int main(){
    void(*block)(void) = &__main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA));
    block->FuncPtr(block);
    return 0;
}

只生成两行代码：
- 调用__main_block_impl_0函数，传入两个参数，取地址并赋值block
- 调用block的FuncPtr函数，传入block

找到__main_block_impl_0的定义：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
//参数1
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
    printf("LG");
}
//参数2
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};

不难看出，Block的本质是结构体，main函数中调用的是结构体的构造函数
结构体中包含两个成员变量
- __block_impl结构体类型的impl
- __main_block_desc_0结构体指针类型的Desc
构造函数中生成了flags等于0的默认值，赋值impl的Flags
参数fp为Block代码块的函数指针，赋值impl的FuncPtr
参数desc赋值给成员变量Desc
所以main函数中，代码block->FuncPtr(block)就是在对Block进行调用
由此可见，当Block仅定义不调用执行，不会触发Block中的代码块

5.2 捕获外界变量

打开block.c文件，改为以下代码：

#include "stdio.h"
int main(){
    int a = 18;
    void(^block)(void) = ^{
        printf("LG - %d",a);
    };
    block();
    return 0;
}

生成block.cpp文件，找到main函数

int main(){
    int a = 18;
    void(*block)(void) = &__main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA, a);
    block->FuncPtr(block);
    return 0;
}

代码发生了改变，之前__main_block_impl_0函数的入参变成三个
增加的第三个参数为外界变量a

找到__main_block_impl_0的定义：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  int a;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _a, int flags=0) : a(_a) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
//参数1
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  int a = __cself->a; // bound by copy
  printf("LG - %d",a);
}
//参数2
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};

结构体中的成员变量也发生了变化，当捕获外界变量时，在结构体内部，会生成相应的成员变量用来存储
成员变量a通过结构体的构造函数赋值：a(_a)
main函数中调用Bolck，由于捕获外界变量，此时传入的FuncPtr中的block发挥作用
- block为自身结构体的指针，将block中的成员变量a赋值给临时变量a，然后对其打印
- 临时变量a和__cself->a的值相同，但地址不同
- 由于a是值拷贝，Bolck的代码块中不能对a的值进行改变，会造成编译器的代码歧义。所以，此时的a是只读的
捕获外界变量并赋值强引用变量，本该是堆区Block，但结构体中impl的isa赋值为&_NSConcreteStackBlock，标记为栈区Block。因为在编译时，无法开辟内存空间，所以暂且标记为StackBlock。在运行时，会根据情况将Block拷贝到堆区，然后生成MallocBlock

5.3 `__block`的作用

打开block.c文件，改为以下代码：

#include "stdio.h"
int main(){
    __block int a = 18;
    void(^block)(void) = ^{
        a++;
        printf("LG - %d",a);
    };
    block();
    return 0;
}

生成block.cpp文件，找到main函数

int main(){
    __Block_byref_a_0 a = {
        0,
        (__Block_byref_a_0 *)&a,
        0,
        sizeof(__Block_byref_a_0),
        18
    };
    void(*block)(void) = &__main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_a_0 *)&a, 570425344);
    block->FuncPtr(block);
    return 0;
}

int类型a，对应生成__Block_byref_a_0结构体。成员变量2，对结构体a取地址，转为结构体指针

找到__Block_byref_a_0定义：

struct __Block_byref_a_0 {
  void *__isa;
__Block_byref_a_0 *__forwarding;
 int __flags;
 int __size;
 int a;
};

其中__forwarding存储的就是a结构体的地址
最后的成员变量a存储18的值
结构体中存储了自身的地址和值

找到__main_block_impl_0的定义：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __Block_byref_a_0 *a; // by ref
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, __Block_byref_a_0 *_a, int flags=0) : a(_a->__forwarding) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
//参数1
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  __Block_byref_a_0 *a = __cself->a; // bound by ref
  (a->__forwarding->a)++;
  printf("LG - %d",(a->__forwarding->a));
}
//参数2
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};
//参数2使用的copy和dispose函数
static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->a, (void*)src->a, 8/*BLOCK_FIELD_IS_BYREF*/);}
static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->a, 8/*BLOCK_FIELD_IS_BYREF*/);}

局部变量a和__cself->a指针地址相同，它的值一旦改变，相当于对外界变量的值进行修改
没有__block修饰，属于值拷贝，也就是深拷贝。拷贝的值不可更改，它们指向不同的内存空间
使用__block修饰，属于地址拷贝，也就是浅拷贝。生成的对象指向同一片内存空间，内部修改等同于对外界变量的修改

6. 汇编分析

6.1 流程分析

搭建App项目，写入以下代码：

- (void)viewDidLoad {
    [super viewDidLoad];
    __block NSObject *objc = [NSObject alloc];
    void (^block)(void) = ^{
        NSLog(@"LG_Block %@ ",objc);
    };
    block();
}

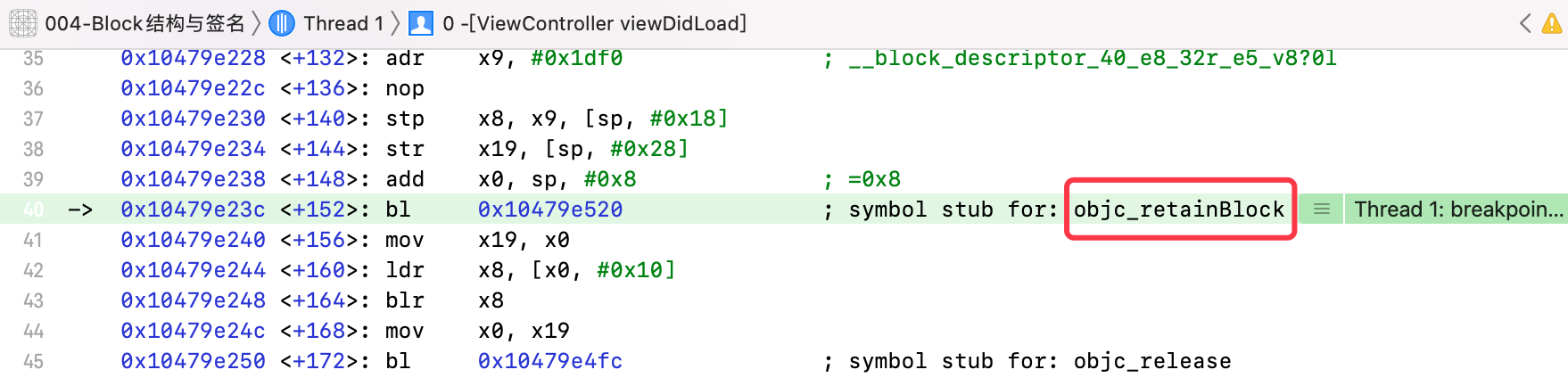

针对block的定义设置断点，运行项目，查看汇编代码

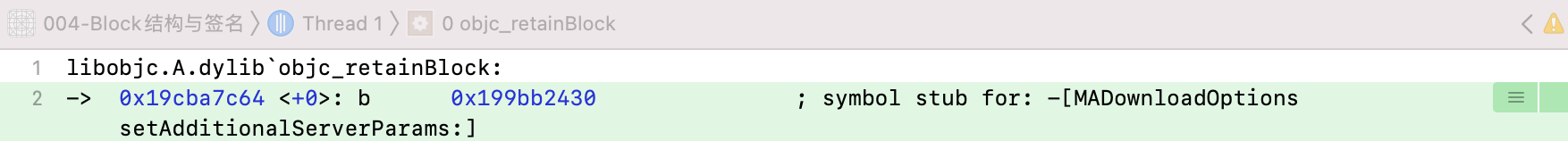

在项目中，设置objc_retainBlock符号断点

来自libobjc.A.dylib框架

打开objc4-818.2源码，找到objc_retainBlock函数

id objc_retainBlock(id x) {
    return (id)_Block_copy(x);
}

调用_Block_copy函数，但是objc源码中找不到它的实现

在项目中，设置_Block_copy符号断点

来自libsystem_blocks.dylib框架，但该框架暂未开源，可以在libclosure替代工程中查看

6.2 `Block`结构

通过cpp分析，Block的本质是结构体。在libclosure-79源码中，来到_Block_copy函数，可以找到Block的真实类型：Block_layout

找到Block_layout的定义：

struct Block_layout {
    void * __ptrauth_objc_isa_pointer isa;
    volatile int32_t flags; // contains ref count
    int32_t reserved;
    BlockInvokeFunction invoke;
    struct Block_descriptor_1 *descriptor;
    // imported variables
};

isa：标示Block类型的类
flags：标识符，按bit位表示Block的附加信息，类似于isa中的位域
reserved：预留位置
invoke：函数指针，指向Block实现的调用地址
descriptor：附加信息，例如：存储保留变量数、Block的大小、进行copy或dispose的函数指针

找到flags的标示：

enum {
    BLOCK_DEALLOCATING =      (0x0001),  // runtime
    BLOCK_REFCOUNT_MASK =     (0xfffe),  // runtime
    BLOCK_INLINE_LAYOUT_STRING = (1 << 21), // compiler
#if BLOCK_SMALL_DESCRIPTOR_SUPPORTED
    BLOCK_SMALL_DESCRIPTOR =  (1 << 22), // compiler
#endif
    BLOCK_IS_NOESCAPE =       (1 << 23), // compiler
    BLOCK_NEEDS_FREE =        (1 << 24), // runtime
    BLOCK_HAS_COPY_DISPOSE =  (1 << 25), // compiler
    BLOCK_HAS_CTOR =          (1 << 26), // compiler: helpers have C++ code
    BLOCK_IS_GC =             (1 << 27), // runtime
    BLOCK_IS_GLOBAL =         (1 << 28), // compiler
    BLOCK_USE_STRET =         (1 << 29), // compiler: undefined if !BLOCK_HAS_SIGNATURE
    BLOCK_HAS_SIGNATURE  =    (1 << 30), // compiler
    BLOCK_HAS_EXTENDED_LAYOUT=(1 << 31)  // compiler
};

BLOCK_DEALLOCATING：释放标记，一般常用于BLOCK_BYREF_NEEDS_FREE做位与运算，一同传入flags，告知该Block可释放
BLOCK_REFCOUNT_MASK：存储引用引用计数的值，是一个可选用参数
BLOCK_NEEDS_FREE：低16位是否有效的标志，程序根据它来决定是否增加或者减少引用计数位的值
BLOCK_HAS_COPY_DISPOSE：是否拥有拷贝辅助函数，用于拷贝到堆区，决定block_description_2
BLOCK_HAS_CTOR：是否拥有Block的C++析构函数
BLOCK_IS_GC：标志是否有垃圾回收，OSX
BLOCK_IS_GLOBAL：标志是否是全局Block
BLOCK_USE_STRET：与BLOCK_HAS_SIGNATURE相对，判断是否当前Block拥有一个签名，用于runtime时动态调用
BLOCK_HAS_SIGNATURE：是否有签名
BLOCK_HAS_EXTENDED_LAYOUT：是否有拓展，决定block_description_3

6.3 运行时`Copy`

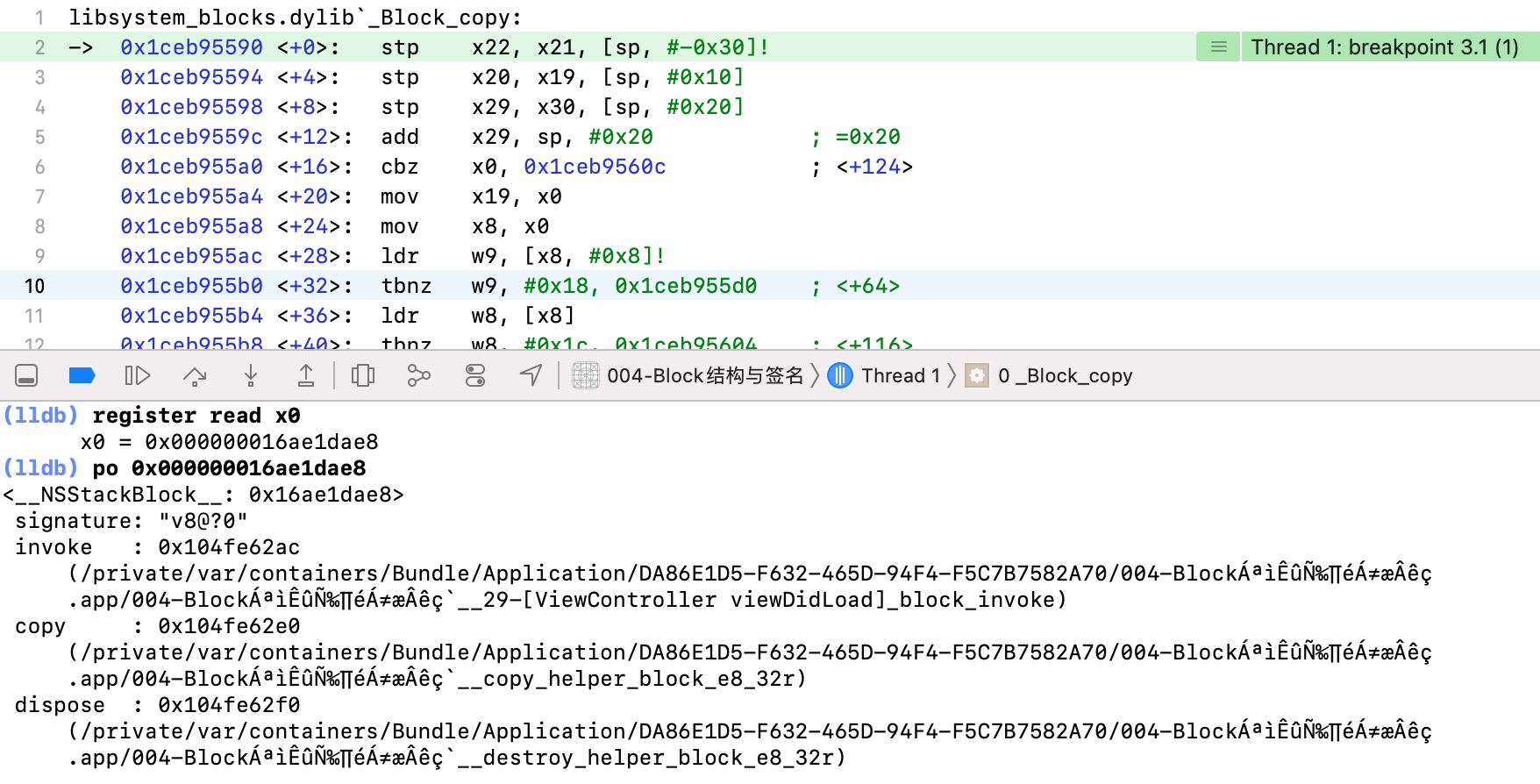

进入_Block_copy函数的汇编代码，读取x0寄存器的值，并对其进行打印

进入_Block_copy函数，当前Block标记为StackBlock

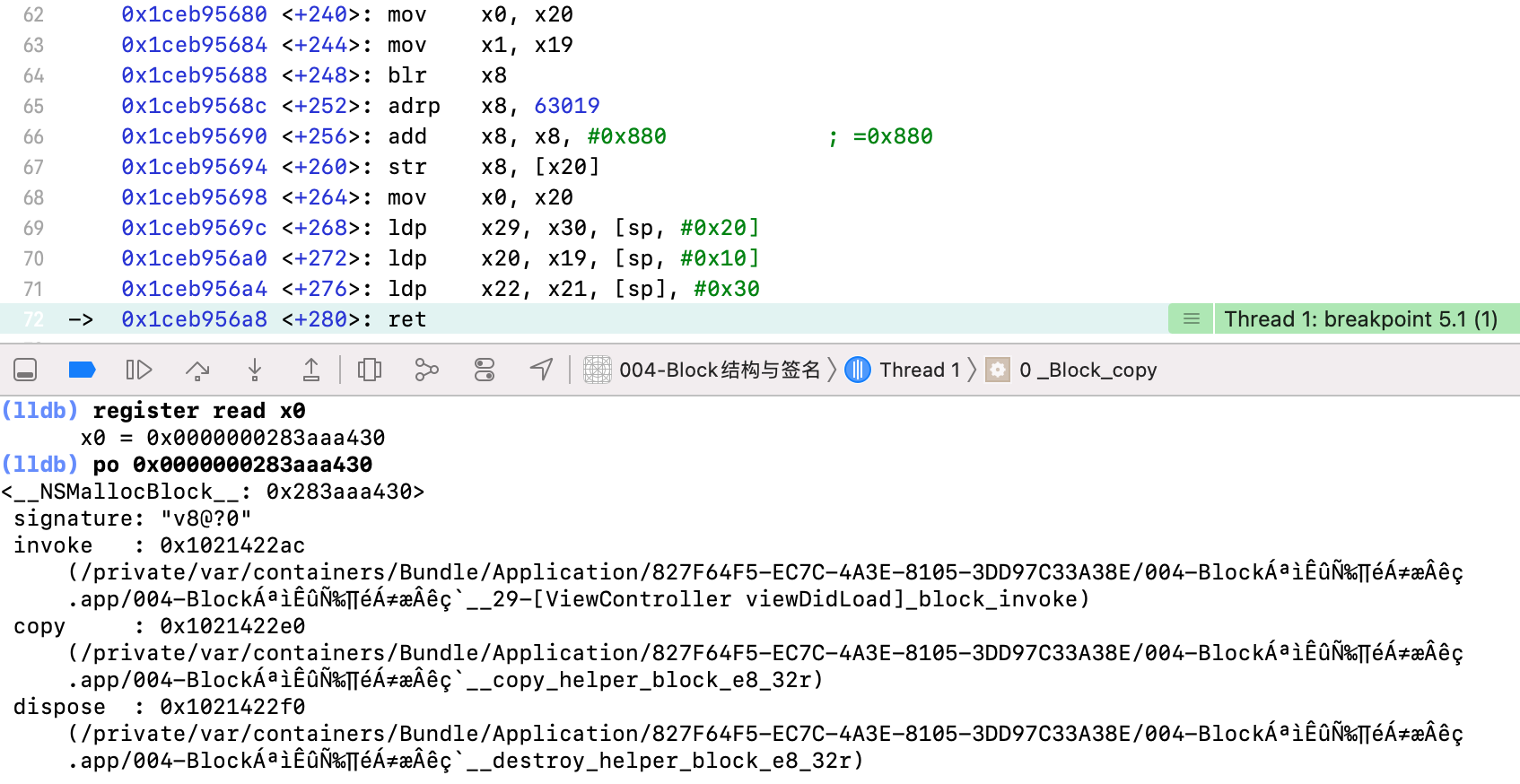

直接运行到函数结尾，读取返回值x0寄存器，并对其进行打印

程序运行时，当前Block符合MallocBlock的条件，经过_Block_copy函数，会将Block复制到堆区

6.4 `Block`调用

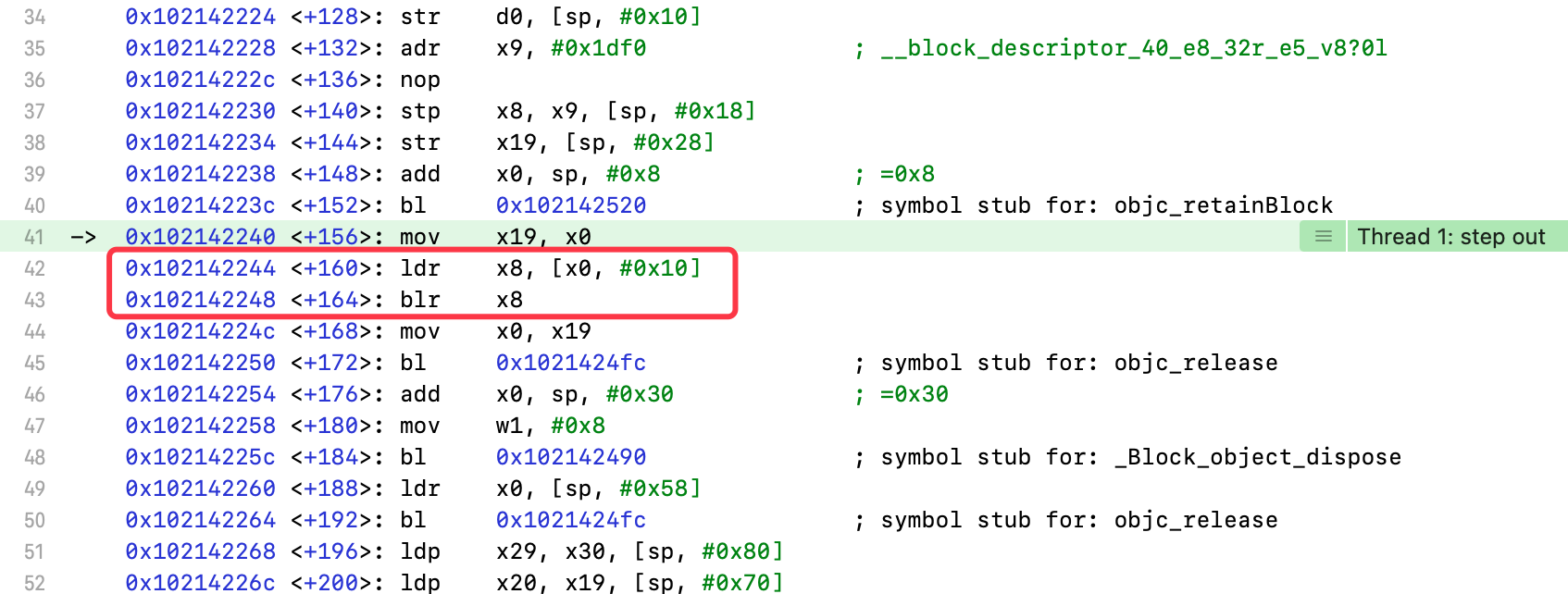

_Block_copy函数执行完毕，回到viewDidLoad方法，继续进行Block的调用

ldr x8, [x0, #0x10]：x0为当前Block，读取x0 + 16字节的值，赋值给x8
- Block_layout结构体中，首地址偏移16字节，相当于跳过isa、flags和reserved，读取到invoke函数地址，赋值给x8
blr x8：跳转到invoke函数地址，相当于Block的调用

6.5 `descriptor`

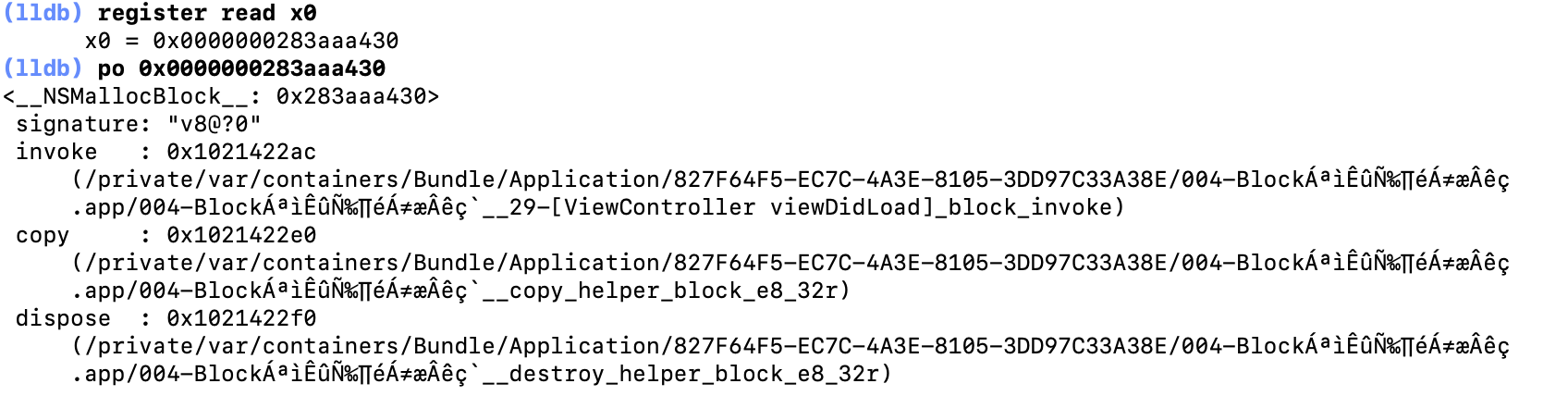

当_Block_copy函数执行完毕，打印当前Block为MallocBlock

同时还打印出signature、copy、dispose等数据

6.5.1 `descriptor`类型

signature、copy、dispose等数据，存储在Block_layout结构体的descriptor中

descriptor分为三种类型：

Block_descriptor_1
Block_descriptor_2
Block_descriptor_3

其中Block_descriptor_1一定存在，Block_descriptor_2和Block_descriptor_3为可选

找到descriptor的定义：

#define BLOCK_DESCRIPTOR_1 1
struct Block_descriptor_1 {
    uintptr_t reserved;
    uintptr_t size;
};
#define BLOCK_DESCRIPTOR_2 1
struct Block_descriptor_2 {
    // requires BLOCK_HAS_COPY_DISPOSE
    BlockCopyFunction copy;
    BlockDisposeFunction dispose;
};
#define BLOCK_DESCRIPTOR_3 1
struct Block_descriptor_3 {
    // requires BLOCK_HAS_SIGNATURE
    const char *signature;
    const char *layout;     // contents depend on BLOCK_HAS_EXTENDED_LAYOUT
};

Block_descriptor_1：存储预留字段和Block大小
Block_descriptor_2：存储copy和dispose的函数指针
Block_descriptor_3：存储signature签名和layout

Block_descriptor_1的读取：

static struct Block_descriptor_1 * _Block_descriptor_1(struct Block_layout *aBlock)
{
    return aBlock->descriptor;
}

由于Block_descriptor_1一定存在，直接通过Block的descriptor读取

Block_descriptor_2的读取：

static struct Block_descriptor_2 * _Block_descriptor_2(struct Block_layout *aBlock)
{
    if (! (aBlock->flags & BLOCK_HAS_COPY_DISPOSE)) return NULL;
    uint8_t *desc = (uint8_t *)aBlock->descriptor;
    desc += sizeof(struct Block_descriptor_1);
    return (struct Block_descriptor_2 *)desc;
}

通过位与运算，判断Block_descriptor_2不存在，返回NULL
否则，读取Block_descriptor_1的首地址，偏移自身大小，即：Block_descriptor_2的首地址
强转为Block_descriptor_2的结构体指针返回

Block_descriptor_3的读取：

static struct Block_descriptor_3 * _Block_descriptor_3(struct Block_layout *aBlock)
{
    if (! (aBlock->flags & BLOCK_HAS_SIGNATURE)) return NULL;
    uint8_t *desc = (uint8_t *)aBlock->descriptor;
    desc += sizeof(struct Block_descriptor_1);
    if (aBlock->flags & BLOCK_HAS_COPY_DISPOSE) {
        desc += sizeof(struct Block_descriptor_2);
    }
    return (struct Block_descriptor_3 *)desc;
}

通过位与运算，判断Block_descriptor_3不存在，返回NULL
否则，读取Block_descriptor_1的首地址，偏移自身大小，即：Block_descriptor_2的首地址
通过位与运算，判断Block_descriptor_2是否存在
- 存在，再偏移Block_descriptor_2大小，即：Block_descriptor_3的首地址
- 不存在，强转为Block_descriptor_3的结构体指针返回

因为Block_descriptor_2和Block_descriptor_3的内存结构相同，所以偏移Block_descriptor_1之后的地址，即可强转为2，可强转为3

6.5.2 `lldb`验证`descriptor`

通过flags进行位与运算，可以得知Block_descriptor_2和Block_descriptor_3是否存在

使用x/8g命令，输出Block的内存结构

(lldb) x/8g 0x283aaa430
0x283aaa430: 0x00000001de1c0880 0x00000000c3000002
0x283aaa440: 0x00000001021422ac 0x0000000102144018
0x283aaa450: 0x0000000283aaa400 0x0000000000000000
0x283aaa460: 0x000021a1de1c6221 0x0000000000000000

0xc3000002：Block的flags标识符

验证Block_descriptor_2：

//BLOCK_HAS_COPY_DISPOSE =  (1 << 25)
(lldb) p/x 1 << 25
(int) $7 = 0x02000000
(lldb) p/x (0xc3000002 & 0x02000000)
(unsigned int) $8 = 0x02000000

运算结果不为0，证明Block_descriptor_2存在

验证Block_descriptor_3：

//BLOCK_HAS_SIGNATURE  =    (1 << 30)
(lldb) p/x 1 << 30
(int) $10 = 0x40000000
(lldb) p/x (0xc3000002 & 0x40000000)
(unsigned int) $16 = 0x40000000

运算结果不为0，证明Block_descriptor_3存在

6.6 `Block`签名

6.6.1 `lldb`验证签名

使用x/8g命令，输出Block的内存结构

(lldb) x/8g 0x283aaa430
0x283aaa430: 0x00000001de1c0880 0x00000000c3000002
0x283aaa440: 0x00000001021422ac 0x0000000102144018
0x283aaa450: 0x0000000283aaa400 0x0000000000000000
0x283aaa460: 0x000021a1de1c6221 0x0000000000000000

首地址平移24字节，0x0000000102144018就是descriptor的结构体指针

使用x/8g命令，输出descriptor的内存结构

(lldb) x/8g 0x0000000102144018
0x102144018: 0x0000000000000000 0x0000000000000028
0x102144028: 0x00000001021422e0 0x00000001021422f0
0x102144038: 0x00000001021433e3 0x0000000000000010
0x102144048: 0x00000001de78a280 0x00000000000007c8

0x00000001021422e0：copy函数指针
0x00000001021422f0：dispose函数指针
0x00000001021433e3：signature签名

对0x00000001021433e3进行强转输出

(lldb) po (char *)0x00000001021433e3
"v8@?0"

6.6.2 签名含义

对于签名v8@?0的解释：

v：返回值类型viod
8：方法所占用的内存8字节
@?：参数0类型
0：参数0的起始位置，从0字节开始

签名的详细信息，可以使用NSMethodSignature的signatureWithObjCTypes方法输出

(lldb) po [NSMethodSignature signatureWithObjCTypes:"v8@?0"]
<NSMethodSignature: 0xbb2001894a750adf>
    number of arguments = 1
    frame size = 224
    is special struct return? NO
    return value: -------- -------- -------- --------
        type encoding (v) 'v'
        flags {}
        modifiers {}
        frame {offset = 0, offset adjust = 0, size = 0, size adjust = 0}
        memory {offset = 0, size = 0}
    argument 0: -------- -------- -------- --------
        type encoding (@) '@?'
        flags {isObject, isBlock}
        modifiers {}
        frame {offset = 0, offset adjust = 0, size = 8, size adjust = 0}
        memory {offset = 0, size = 8}

number of arguments = 1：表示传入一个参数
is special struct return? NO：没有返回值
return value：返回值
- type encoding (v) 'v'：void类型的缩写
- memory {offset = 0, size = 0}：无返回值，故此size为0
argument 0：参数0
type encoding (@) '@?'：其中@为id类型，?未知类型
flags {isObject, isBlock}：即是Object类型，也是Block类型
memory {offset = 0, size = 8}：参数0从0字节开始，占8字节

7. 源码分析

使用替代工程libclosure进行源码分析：

当Block捕获使用__block修饰的对象，底层会触发Block的三层拷贝

7.1 `_Block_copy`

进入_Block_copy函数

void *_Block_copy(const void *arg) {
    struct Block_layout *aBlock;
    // 如果 arg 为 NULL，直接返回 NULL
    if (!arg) return NULL;
    // The following would be better done as a switch statement
    // 强转为 Block_layout 类型
    aBlock = (struct Block_layout *)arg;
    // 如果现在已经在堆上
    if (aBlock->flags & BLOCK_NEEDS_FREE) {
        // latches on high
        // 就只将引用计数加 1
        latching_incr_int(&aBlock->flags);
        return aBlock;
    }
    // 如果 block 在全局区，不用加引用计数，也不用拷贝，直接返回 block 本身
    else if (aBlock->flags & BLOCK_IS_GLOBAL) {
        return aBlock;
    }
    else {// 栈 - 堆 (编译期)
        // Its a stack block.  Make a copy.
        // block 现在在栈上，现在需要将其拷贝到堆上
        // 在堆上重新开辟一块和 aBlock 相同大小的内存
        size_t size = Block_size(aBlock);
        struct Block_layout *result = (struct Block_layout *)malloc(size);
        // 开辟失败，返回 NULL
        if (!result) return NULL;
        // 将 aBlock 内存上的数据全部复制新开辟的 result 上
        memmove(result, aBlock, size); // bitcopy first
#if __has_feature(ptrauth_calls)
        // Resign the invoke pointer as it uses address authentication.
        result->invoke = aBlock->invoke;
#if __has_feature(ptrauth_signed_block_descriptors)
        if (aBlock->flags & BLOCK_SMALL_DESCRIPTOR) {
            uintptr_t oldDesc = ptrauth_blend_discriminator(
                    &aBlock->descriptor,
                    _Block_descriptor_ptrauth_discriminator);
            uintptr_t newDesc = ptrauth_blend_discriminator(
                    &result->descriptor,
                    _Block_descriptor_ptrauth_discriminator);
            result->descriptor =
                    ptrauth_auth_and_resign(aBlock->descriptor,
                                            ptrauth_key_asda, oldDesc,
                                            ptrauth_key_asda, newDesc);
        }
#endif
#endif
        // reset refcount
        // 将 flags 中的 BLOCK_REFCOUNT_MASK 和 BLOCK_DEALLOCATING 部分的位全部清为 0
        result->flags &= ~(BLOCK_REFCOUNT_MASK|BLOCK_DEALLOCATING);    // XXX not needed
        // 将 result 标记位在堆上，需要手动释放；并且引用计数初始化为 1
        result->flags |= BLOCK_NEEDS_FREE | 2;  // logical refcount 1
        // copy 方法中会调用做拷贝成员变量的工作
        _Block_call_copy_helper(result, aBlock);
        // Set isa last so memory analysis tools see a fully-initialized object.
        // isa 指向 _NSConcreteMallocBlock
        result->isa = _NSConcreteMallocBlock;
        return result;
    }
}

_Block_copy函数，负责Block对象的自身拷贝，从栈区拷贝到堆区
参数arg就是Block_layout对象
如果原来就在堆上，就将引用计数+1
如果Block在全局区，不用加引用计数，也不用拷贝，直接返回Block本身
如果原来在栈上，会拷贝到堆上，引用计数初始化为1，并且会调用_Block_call_copy_helper方法（如果存在的话）
返回值是拷贝后Block的地址

7.2 `_Block_object_assign`

7.2.1 `cpp`分析

打开cpp文件，找到声明Block时的第二个参数，__main_block_desc_0_DATA结构体的定义：

//void(*block)(void) = &__main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_a_0 *)&a, 570425344);
__main_block_desc_0_DATA = {
    0,
    sizeof(struct __main_block_impl_0),
    __main_block_copy_0,
    __main_block_dispose_0
};

__main_block_copy_0：Block_descriptor_2中的copy
__main_block_dispose_0：Block_descriptor_2中的dispose

找到__main_block_copy_0的定义：

static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {
    _Block_object_assign((void*)&dst->a, (void*)src->a, 8/*BLOCK_FIELD_IS_BYREF*/);
}

调用_Block_object_assign函数

7.2.2 `lldb`分析

使用x/8g命令，输出Block的内存结构

(lldb) x/8g 0x000000028167eca0
0x28167eca0: 0x00000001de1c0880 0x00000000c3000002
0x28167ecb0: 0x0000000104f1a2ac 0x0000000104f1c018
0x28167ecc0: 0x000000028167ec70 0x0000000000000000
0x28167ecd0: 0x000021a1de1c6221 0x0000000000000000

使用x/8g命令，输出descriptor的内存结构

(lldb) x/8g 0x0000000104f1c018
0x104f1c018: 0x0000000000000000 0x0000000000000028
0x104f1c028: 0x0000000104f1a2e0 0x0000000104f1a2f0
0x104f1c038: 0x0000000104f1b3e3 0x0000000000000010
0x104f1c048: 0x00000001de78a280 0x00000000000007c8

0x0000000104f1a2e0：copy函数指针

使用dis -s读取汇编代码

(lldb) dis -s 0x0000000104f1a2e0
004-Block结构与签名`__copy_helper_block_e8_32r:
    0x104f1a2e0 <+0>:  add    x0, x0, #0x20             ; =0x20
    0x104f1a2e4 <+4>:  ldr    x1, [x1, #0x20]
    0x104f1a2e8 <+8>:  mov    w2, #0x8
    0x104f1a2ec <+12>: b      0x104f1a484               ; symbol stub for: _Block_object_assign

调用_Block_object_assign函数

7.2.3 调用时机

在_Block_copy函数中，调用_Block_call_copy_helper函数

static void _Block_call_copy_helper(void *result, struct Block_layout *aBlock)
{
    if (auto *pFn = _Block_get_copy_function(aBlock))
        pFn(result, aBlock);
}

进入_Block_get_copy_function函数

static inline __typeof__(void (*)(void *, const void *))
_Block_get_copy_function(struct Block_layout *aBlock)
{
    if (!(aBlock->flags & BLOCK_HAS_COPY_DISPOSE))
        return NULL;
    void *desc = _Block_get_descriptor(aBlock);
#if BLOCK_SMALL_DESCRIPTOR_SUPPORTED
    if (aBlock->flags & BLOCK_SMALL_DESCRIPTOR) {
        struct Block_descriptor_small *bds =
                (struct Block_descriptor_small *)desc;
        return _Block_get_relative_function_pointer(
                bds->copy, void (*)(void *, const void *));
    }
#endif
    struct Block_descriptor_2 *bd2 =
            (struct Block_descriptor_2 *)((unsigned char *)desc +
                                          sizeof(struct Block_descriptor_1));
    return _Block_get_copy_fn(bd2);
}

如果存在copy和dispose，通过内存获取Block_descriptor_2的结构体指针
调用_Block_get_copy_fn函数，传入bd2

进入_Block_get_copy_fn函数

static inline __typeof__(void (*)(void *, const void *))
_Block_get_copy_fn(struct Block_descriptor_2 *desc)
{
    return (void (*)(void *, const void *))_Block_get_function_pointer(desc->copy);
}

经过处理返回Block_descriptor_2下的copy函数

最终，回到_Block_call_copy_helper函数，将copy函数地址赋值pFn，然后通过pFn(result, aBlock)对其进行调用

7.2.4 源码分析

在源码中，找到Block捕获外界变量的种类

enum {
    // see function implementation for a more complete description of these fields and combinations
    BLOCK_FIELD_IS_OBJECT   =  3,  // id, NSObject, __attribute__((NSObject)), block, ...
    BLOCK_FIELD_IS_BLOCK    =  7,  // a block variable
    BLOCK_FIELD_IS_BYREF    =  8,  // the on stack structure holding the __block variable
    BLOCK_FIELD_IS_WEAK     = 16,  // declared __weak, only used in byref copy helpers
    BLOCK_BYREF_CALLER      = 128, // called from __block (byref) copy/dispose support routines.
};

BLOCK_FIELD_IS_OBJECT：普通对象类型
BLOCK_FIELD_IS_BLOCK：Block类型作为变量
BLOCK_FIELD_IS_BYREF：使用__block修饰的变量
BLOCK_FIELD_IS_WEAK：weak弱引用变量
BLOCK_BYREF_CALLER：返回的调用对象，处理block_byref内部对象内存会加的一个额外标记，配合flags一起使用

进入_Block_object_assign函数

// 当 block 和 byref 要持有对象时，它们的 copy helper 函数会调用这个函数来完成 assignment
// 参数 destAddr 其实是一个二级指针，指向真正的目标指针
void _Block_object_assign(void *destArg, const void *object, const int flags) {
    const void **dest = (const void **)destArg;
    switch (os_assumes(flags & BLOCK_ALL_COPY_DISPOSE_FLAGS)) {
      case BLOCK_FIELD_IS_OBJECT:
        /*******
        id object = ...;
        [^{ object; } copy];
        ********/
        // _Block_retain_object_default = fn (arc)
        // 默认什么都不干，但在 _Block_use_RR() 中会被 Objc runtime 或者 CoreFoundation 设置 retain 函数
        // 其中，可能会与 runtime 建立联系，操作对象的引用计数什么的
        // 可以理解为交给系统 ARC 处理
        _Block_retain_object(object);
        // 使 dest 指向的目标指针指向 object
        *dest = object;
        break;
      case BLOCK_FIELD_IS_BLOCK:
        /*******
        void (^object)(void) = ...;
        [^{ object; } copy];
        ********/
        // 使 dest 指向拷贝到堆上object
        *dest = _Block_copy(object);
        break;
      case BLOCK_FIELD_IS_BYREF | BLOCK_FIELD_IS_WEAK:
      case BLOCK_FIELD_IS_BYREF:
        /*******
         // copy the onstack __block container to the heap
         // Note this __weak is old GC-weak/MRC-unretained.
         // ARC-style __weak is handled by the copy helper directly.
         __block ... x;
         __weak __block ... x;
         [^{ x; } copy];
         ********/
        // 使 dest 指向拷贝到堆上的byref
        *dest = _Block_byref_copy(object);
        break;
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK:
        /*******
         // copy the actual field held in the __block container
         // Note this is MRC unretained __block only.
         // ARC retained __block is handled by the copy helper directly.
         __block id object;
         __block void (^object)(void);
         [^{ object; } copy];
         ********/
        // 使 dest 指向的目标指针指向 object
        *dest = object;
        break;
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT | BLOCK_FIELD_IS_WEAK:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK  | BLOCK_FIELD_IS_WEAK:
        /*******
         // copy the actual field held in the __block container
         // Note this __weak is old GC-weak/MRC-unretained.
         // ARC-style __weak is handled by the copy helper directly.
         __weak __block id object;
         __weak __block void (^object)(void);
         [^{ object; } copy];
         ********/
        // 使 dest 指向的目标指针指向 object
        *dest = object;
        break;
      default:
        break;
    }
}

普通对象类型，交给系统ARC处理，使dest指向的目标指针指向object
Block类型作为变量，调用_Block_copy函数，使dest指向拷贝到堆上object
使用__block修饰的变量，调用_Block_byref_copy函数，使dest指向拷贝到堆上的byref

7.3 `_Block_byref_copy`

进入_Block_byref_copy函数

// 1. 如果 byref 原来在堆上，就将其拷贝到堆上，拷贝的包括 Block_byref、Block_byref_2、Block_byref_3
//    被 __weak 修饰的 byref 会被修改 isa 为 _NSConcreteWeakBlockVariable
//    原来 byref 的 forwarding 也会指向堆上的 byref;
// 2. 如果 byref 已经在堆上，就只增加一个引用计数。
static struct Block_byref *_Block_byref_copy(const void *arg) {
    // arg 强转为 Block_byref * 类型
    struct Block_byref *src = (struct Block_byref *)arg;
    // 引用计数等于 0
    if ((src->forwarding->flags & BLOCK_REFCOUNT_MASK) == 0) {
        // src points to stack
        // 为新的 byref 在堆中分配内存
        struct Block_byref *copy = (struct Block_byref *)malloc(src->size);
        copy->isa = NULL;
        // byref value 4 is logical refcount of 2: one for caller, one for stack
        // 新 byref 的 flags 中标记了它是在堆上，且引用计数为 2。
        // 为什么是 2 呢？注释说的是 non-GC one for caller, one for stack
        // one for caller 很好理解，那 one for stack 是为什么呢？
        // 看下面的代码中有一行 src->forwarding = copy。src 的 forwarding 也指向了 copy，相当于引用了 copy
        copy->flags = src->flags | BLOCK_BYREF_NEEDS_FREE | 4;
        // 堆上 byref 的 forwarding 指向自己
        copy->forwarding = copy; // patch heap copy to point to itself
        // 原来栈上的 byref 的 forwarding 现在也指向堆上的 byref
        src->forwarding = copy;  // patch stack to point to heap copy
        // 拷贝 size
        copy->size = src->size;
        // 如果 src 有 copy/dispose helper
        if (src->flags & BLOCK_BYREF_HAS_COPY_DISPOSE) {
            // Trust copy helper to copy everything of interest
            // If more than one field shows up in a byref block this is wrong XXX
            // 取得 src 和 copy 的 Block_byref_2
            struct Block_byref_2 *src2 = (struct Block_byref_2 *)(src+1);
            struct Block_byref_2 *copy2 = (struct Block_byref_2 *)(copy+1);
            // copy 的 copy/dispose helper 也与 src 保持一致
            // 因为是函数指针，估计也不是在栈上，所以不用担心被销毁
            copy2->byref_keep = src2->byref_keep;
            copy2->byref_destroy = src2->byref_destroy;
            // 如果 src 有扩展布局，也拷贝扩展布局
            if (src->flags & BLOCK_BYREF_LAYOUT_EXTENDED) {
                struct Block_byref_3 *src3 = (struct Block_byref_3 *)(src2+1);
                struct Block_byref_3 *copy3 = (struct Block_byref_3*)(copy2+1);
                // 没有将 layout 字符串拷贝到堆上，是因为它是 const 常量，不在栈上
                copy3->layout = src3->layout;
            }
            // 调用 copy helper，因为 src 和 copy 的 copy helper 是一样的，所以用谁的都行，调用的都是同一个函数
            // 发起第三层拷贝
            (*src2->byref_keep)(copy, src);
        }
        else {
            // Bitwise copy.
            // This copy includes Block_byref_3, if any.
            // 如果 src 没有 copy/dispose helper
            // 将 Block_byref 后面的数据都拷贝到 copy 中，一定包括 Block_byref_3
            memmove(copy+1, src+1, src->size - sizeof(*src));
        }
    }
    // already copied to heap
    // src 已经在堆上，就只将引用计数加 1
    else if ((src->forwarding->flags & BLOCK_BYREF_NEEDS_FREE) == BLOCK_BYREF_NEEDS_FREE) {
        latching_incr_int(&src->forwarding->flags);
    }
    return src->forwarding;
}

对Block_byref进行拷贝，属于三层拷贝中的第二层
如果引用计数为0，为新的byref在堆中分配内存
- 将堆上byref的forwarding指向自己
- 将原来栈上的byref的forwarding也指向堆上的byref
- 由byref_keep发起Block的第三层拷贝
如果已经在堆上，就只将引用计数+1

7.3.1 `byref_keep`分析

找到byref_keep的定义：

struct Block_byref {
    void *isa;
    struct Block_byref *forwarding;
    volatile int32_t flags; // contains ref count
    uint32_t size;
};
struct Block_byref_2 {
    // requires BLOCK_BYREF_HAS_COPY_DISPOSE
    BlockByrefKeepFunction byref_keep;
    BlockByrefDestroyFunction byref_destroy;
};
struct Block_byref_3 {
    // requires BLOCK_BYREF_LAYOUT_EXTENDED
    const char *layout;
};

对应cpp文件查看：

struct __Block_byref_objc_0 {
  void *__isa;
__Block_byref_objc_0 *__forwarding;
 int __flags;
 int __size;
 void (*__Block_byref_id_object_copy)(void*, void*);
 void (*__Block_byref_id_object_dispose)(void*);
 NSObject *objc;
};

源码中的byref_keep，对应cpp中的__Block_byref_id_object_copy

找到__Block_byref_id_object_copy的赋值

__Block_byref_objc_0 objc = {
    (void*)0,
    (__Block_byref_objc_0 *)&objc,
    33554432,
    sizeof(__Block_byref_objc_0),
    __Block_byref_id_object_copy_131,
    __Block_byref_id_object_dispose_131,
    ((NSObject *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("NSObject"), sel_registerName("alloc"))
};

传入__Block_byref_id_object_copy_131

找到__Block_byref_id_object_copy_131的定义：

static void __Block_byref_id_object_copy_131(void *dst, void *src) {
 _Block_object_assign((char*)dst + 40, *(void * *) ((char*)src + 40), 131);
}

对应源码查看传入的参数：

(*src2->byref_keep)(copy, src);

传入堆上的Block_byref，对应cpp中的__Block_byref_objc_0结构体

7.3.2 `byref_keep`的结论

调用byref_keep，底层又调用一次_Block_object_assign函数

(char*)dst + 40参数，结构体内存平移，传入的就是objc实例对象

进入_Block_object_assign函数，命中普通对象类型的copy逻辑

将对象拷贝到堆区，完成Block的第三层拷贝

7.4 `Block`三层拷贝的结论

当Block捕获使用__block修饰的对象，底层会触发Block的三层拷贝

【第一层】_Block_copy函数，负责Block对象的自身拷贝，从栈区拷贝到堆区
- 通过_Block_copy→_Block_call_copy_helper，调用_Block_object_assign函数
- 传入Block_byref结构体指针，类型为BLOCK_FIELD_IS_BYREF，调用_Block_byref_copy函数
【第二层】_Block_byref_copy函数，将Block_byref拷贝到堆区
- 通过byref_keep函数，调用_Block_object_assign函数，传入objc实例对象
【第三层】_Block_object_assign函数，将捕获的外界变量拷贝到堆区

7.5 `Block`释放

如果Block在堆上，需要进行release。在全局区和栈区的Block，都不需要release

7.5.1 `_Block_release`

进入_Block_release函数

// block 在堆上，才需要 release，在全局区和栈区都不需要 release.
// 先将引用计数减 1，如果引用计数减到了 0，就将 block 销毁
void _Block_release(const void *arg) {
    struct Block_layout *aBlock = (struct Block_layout *)arg;
    // 如果 block == nil
    if (!aBlock) return;
    // 如果 block 在全局区
    if (aBlock->flags & BLOCK_IS_GLOBAL) return;
    // block 不在堆上
    if (! (aBlock->flags & BLOCK_NEEDS_FREE)) return;
    // 引用计数减 1，如果引用计数减到了 0，会返回 true，表示 block 需要被销毁
    if (latching_decr_int_should_deallocate(&aBlock->flags)) {
        // 调用 block 的 dispose helper，dispose helper 方法中会做诸如销毁 byref 等操作
        _Block_call_dispose_helper(aBlock);
        // _Block_destructInstance 啥也不干，函数体是空的
        _Block_destructInstance(aBlock);
        free(aBlock);
    }
}

和_Block_copy相似，通过_Block_call_dispose_helper函数，调用_Block_object_dispose函数

7.5.2 `_Block_object_dispose`

进入_Block_object_dispose函数

// 当 block 和 byref 要 dispose 对象时，它们的 dispose helper 会调用这个函数
void _Block_object_dispose(const void *object, const int flags) {
    switch (os_assumes(flags & BLOCK_ALL_COPY_DISPOSE_FLAGS)) {
      // 如果是 byref
      case BLOCK_FIELD_IS_BYREF | BLOCK_FIELD_IS_WEAK:
      case BLOCK_FIELD_IS_BYREF:
        // get rid of the __block data structure held in a Block
        // 对 byref 对象做 release 操作
        _Block_byref_release(object);
        break;
      case BLOCK_FIELD_IS_BLOCK:
        // 对 block 做 release 操作
        _Block_release(object);
        break;
      case BLOCK_FIELD_IS_OBJECT:
        // 默认啥也不干，但在 _Block_use_RR() 中可能会被 Objc runtime 或者 CoreFoundation 设置一个 release 函数，里面可能会涉及到 runtime 的引用计数
        _Block_release_object(object);
        break;
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT | BLOCK_FIELD_IS_WEAK:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK  | BLOCK_FIELD_IS_WEAK:
        break;
      default:
        break;
    }
}

普通对象类型，交给系统ARC处理
Block类型作为变量，调用_Block_release函数
使用__block修饰的变量，调用_Block_byref_release函数，对byref对象做release操作

7.5.3 `_Block_byref_release`

进入_Block_byref_release函数

// 对 byref 对象做 release 操作，
// 堆上的 byref 需要 release，栈上的不需要 release，
// release 就是引用计数减 1，如果引用计数减到了 0，就将 byref 对象销毁
static void _Block_byref_release(const void *arg) {
    struct Block_byref *byref = (struct Block_byref *)arg;
    // dereference the forwarding pointer since the compiler isn't doing this anymore (ever?)
    // 取得真正指向的 byref，如果 byref 已经被堆拷贝，则取得是堆上的 byref，否则是栈上的，栈上的不需要 release，也没有引用计数
    byref = byref->forwarding;
    // byref 被拷贝到堆上，需要 release
    if (byref->flags & BLOCK_BYREF_NEEDS_FREE) {
        // 取得引用计数
        int32_t refcount = byref->flags & BLOCK_REFCOUNT_MASK;
        os_assert(refcount);
        // 引用计数减 1，如果引用计数减到了 0，会返回 true，表示 byref 需要被销毁
        if (latching_decr_int_should_deallocate(&byref->flags)) {
            if (byref->flags & BLOCK_BYREF_HAS_COPY_DISPOSE) {
                struct Block_byref_2 *byref2 = (struct Block_byref_2 *)(byref+1);
                // dispose helper 藏在 Block_byref_2 里
                (*byref2->byref_destroy)(byref);
            }
            free(byref);
        }
    }
}

和_Block_byref_copy相似，由byref_destroy发起对象的release

对应cpp代码：

static void __Block_byref_id_object_dispose_131(void *src) {
 _Block_object_dispose(*(void * *) ((char*)src + 40), 131);
}

调用_Block_object_dispose函数，传入objc实例对象
进入_Block_object_dispose函数，命中普通对象类型的release逻辑

8. 总结

Block类型：

GlobalBlock
- 位于全局区
- 在Block内部不能捕获外部变量，或只使用静态变量或全局变量
MallocBlock
- 位于堆区
- 在Block内部使用局部变量或OC属性，并且赋值给强引用或Copy修饰的变量
StackBlock
- 位于栈区
- 与MallocBlock一样，可以在内部使用局部变量或OC属性。但不能赋值给强引用或Copy修饰的变量

以下四种操作，系统会将Block复制到堆上：

手动Copy
Block作为返回值
被强引用或Copy修饰
系统API包含usingBlock

避免Block循环引用的方式：

weak-strong-dance
Block中强行切断持有者
将持有者作为Block参数进行传递和使用

当Block捕获使用__block修饰的对象，底层会触发Block的三层拷贝：

【第一层】_Block_copy函数，负责Block对象的自身拷贝，从栈区拷贝到堆区
- 通过_Block_copy→_Block_call_copy_helper，调用_Block_object_assign函数
- 传入Block_byref结构体指针，类型为BLOCK_FIELD_IS_BYREF，调用_Block_byref_copy函数
【第二层】_Block_byref_copy函数，将Block_byref拷贝到堆区
- 通过byref_keep函数，调用_Block_object_assign函数，传入objc实例对象
【第三层】_Block_object_assign函数，将捕获的外界变量拷贝到堆区

Block释放：

如果Block在堆上，需要进行release。在全局区和栈区的Block，都不需要release
释放流程和Block拷贝流程基本一致

1. Block类型

1.1 GlobalBlock

1.2 MallocBlock

1.3 StackBlock

2. Block案例

2.1 Block的内存拷贝

2.2 对外部变量的引用计数处理

2.3 堆栈Block的释放

3. Block拷⻉到堆区

3.1 Block作为返回值

3.2 系统API包含usingBlock

4. 循环引用

4.1 weak-strong-dance

4.2 Block中强行切断持有者

4.3 将持有者作为Block参数进行传递和使用

4.4 面试题

5. cpp分析

5.1 Block本质

5.2 捕获外界变量

5.3 __block的作用

6. 汇编分析

6.1 流程分析

6.2 Block结构

6.3 运行时Copy

6.4 Block调用

6.5 descriptor

6.5.1 descriptor类型

6.5.2 lldb验证descriptor

6.6 Block签名

6.6.1 lldb验证签名

6.6.2 签名含义

7. 源码分析

7.1 _Block_copy

7.2 _Block_object_assign

7.2.1 cpp分析

7.2.2 lldb分析

7.2.3 调用时机

7.2.4 源码分析

7.3 _Block_byref_copy

7.3.1 byref_keep分析

7.3.2 byref_keep的结论

7.4 Block三层拷贝的结论

7.5 Block释放

7.5.1 _Block_release

7.5.2 _Block_object_dispose

7.5.3 _Block_byref_release

8. 总结

1.1 `GlobalBlock`

1.2 `MallocBlock`

1.3 `StackBlock`

2.1 `Block`的内存拷贝

2.3 堆栈`Block`的释放

3.1 `Block`作为返回值

3.2 系统`API`包含`usingBlock`

4.1 `weak-strong-dance`

4.2 `Block`中强行切断持有者

4.3 将持有者作为`Block`参数进行传递和使用

5.1 `Block`本质

5.3 `__block`的作用

6.2 `Block`结构

6.3 运行时`Copy`

6.4 `Block`调用

6.5 `descriptor`

6.5.1 `descriptor`类型

6.5.2 `lldb`验证`descriptor`

6.6 `Block`签名

6.6.1 `lldb`验证签名

7.1 `_Block_copy`

7.2 `_Block_object_assign`

7.2.1 `cpp`分析

7.2.2 `lldb`分析

7.3 `_Block_byref_copy`

7.3.1 `byref_keep`分析

7.3.2 `byref_keep`的结论

7.4 `Block`三层拷贝的结论

7.5 `Block`释放

7.5.1 `_Block_release`

7.5.2 `_Block_object_dispose`

7.5.3 `_Block_byref_release`
