iOS底层原理--013：类的加载原理

1. _objc_init

void _objc_init(void)
{
    static bool initialized = false;
    if (initialized) return;
    initialized = true;
    //环境变量的初始化，查看帮助：export OBJC_HELP = 1
    environ_init();
    //线程key的绑定，例如：线程数据的析构函数
    tls_init();
    //运行C++静态构造函数
    //libc在dyld调用静态构造函数之前调用_objc_init()
    static_init();
    //运行时环境初始化，创建两张表：unattachedCategories、allocatedClasses
    runtime_init();
    //异常信号处理的初始化
    exception_init();
#if __OBJC2__
    //缓存的初始化
    cache_t::init();
#endif
    //启动回调机制。通常情况下，这没有任何作用
    //所有的初始化都是惰性的，但是对于某些进程，我们是主动加载的
    _imp_implementationWithBlock_init();
    //在dyld中注册objc的回调方法
    //map_images：image镜像文件加载进内存时，会触发该函数
    //load_images：初始化image会触发该函数，调用load方法
    //unmap_image：image镜像移除时会触发该函数
    _dyld_objc_notify_register(&map_images, load_images, unmap_image);
#if __OBJC2__
    didCallDyldNotifyRegister = true;
#endif
}

• environ_init：环境变量的初始化，查看帮助：export OBJC_HELP = 1
• tls_init：线程key的绑定，例如：线程数据的析构函数
• static_init：运行C++静态构造函数

◦ libc在dyld调用静态构造函数之前调用_objc_init()

• runtime_init：运行时环境初始化

◦ 创建两张表：unattachedCategories、allocatedClasses

• exception_init：异常信号处理的初始化
• cache_t::init：缓存的初始化
• _imp_implementationWithBlock_init：启动回调机制。通常情况下，这没有任何作用

◦ 所有的初始化都是惰性的，但是对于某些进程，我们是主动加载的

• _dyld_objc_notify_register：在dyld中注册objc的回调方法

◦ map_images：image镜像文件加载进内存时，会触发该函数
◦ load_images：初始化image会触发该函数，调用load方法
◦ unmap_image：image镜像移除时会触发该函数

1.1 environ_init

环境变量的初始化，查看帮助：export OBJC_HELP = 1

查看环境变量的两种方式：

• 在项目中，使用代码打印出所有环境变量
• 在终端，通过export OBJC_HELP = 1命令查看

1.1.1 代码打印

在environ_init函数中，写入以下代码：

void environ_init(void)
{
    ...
    for (size_t i = 0; i < sizeof(Settings)/sizeof(Settings[0]); i++) {
        const option_t *opt = &Settings[i];
        _objc_inform("%s: %s", opt->env, opt->help);
        _objc_inform("%s is set", opt->env);
    }
    ...
}
-------------------------
//输出结果：
objc[99433]: OBJC_PRINT_IMAGES: log image and library names as they are loaded
objc[99433]: OBJC_PRINT_IMAGES is set
objc[99433]: OBJC_PRINT_IMAGE_TIMES: measure duration of image loading steps
objc[99433]: OBJC_PRINT_IMAGE_TIMES is set
objc[99433]: OBJC_PRINT_LOAD_METHODS: log calls to class and category +load methods
...

1.1.2 终端打印

打开终端，输入命令：

export OBJC_HELP = 1
-------------------------
objc[97117]: Objective-C runtime debugging. Set variable=YES to enable.
objc[97117]: OBJC_HELP: describe available environment variables
objc[97117]: OBJC_PRINT_OPTIONS: list which options are set
objc[97117]: OBJC_PRINT_IMAGES: log image and library names as they are loaded
objc[97117]: OBJC_PRINT_IMAGE_TIMES: measure duration of image loading steps
objc[97117]: OBJC_PRINT_LOAD_METHODS: log calls to class and category +load methods
...

1.1.3 环境变量说明

动态链接器环境变量

Objective-C运行时调试，设置variable=YES启用

1.1.4 环境变量使用

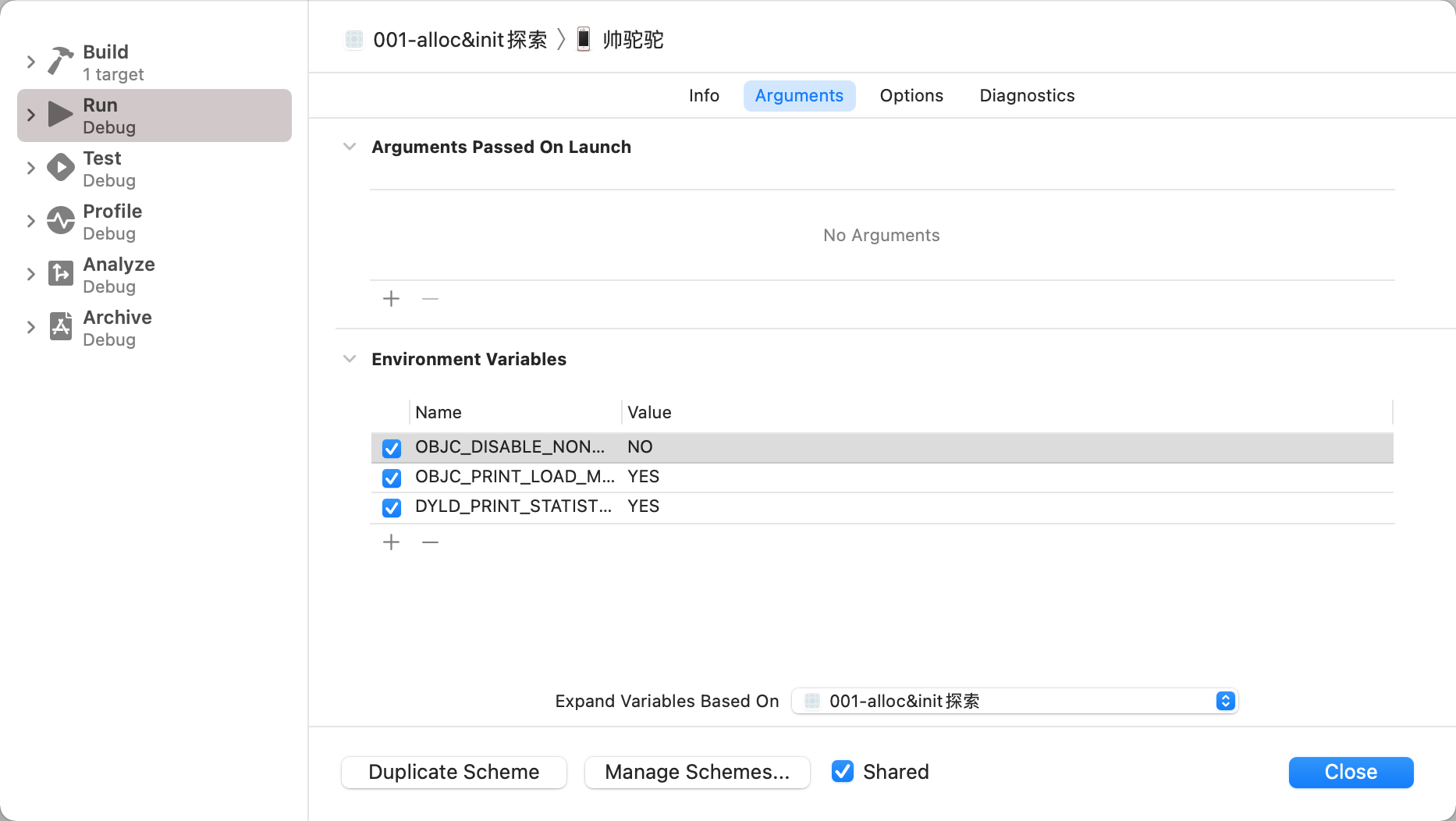

通过Target→Edit Scheme→Run→Arguments→Environment Variables，配置环境变量

案例1：设置DYLD_PRINT_STATISTICS为YES，运行时打印启动时间

Total pre-main time: 411015771.6 seconds (0.0%)
         dylib loading time:  25.93 milliseconds (0.0%)
        rebase/binding time: 411015771.5 seconds (0.0%)
            ObjC setup time:  14.15 milliseconds (0.0%)
           initializer time:  57.99 milliseconds (0.0%)
           slowest intializers :

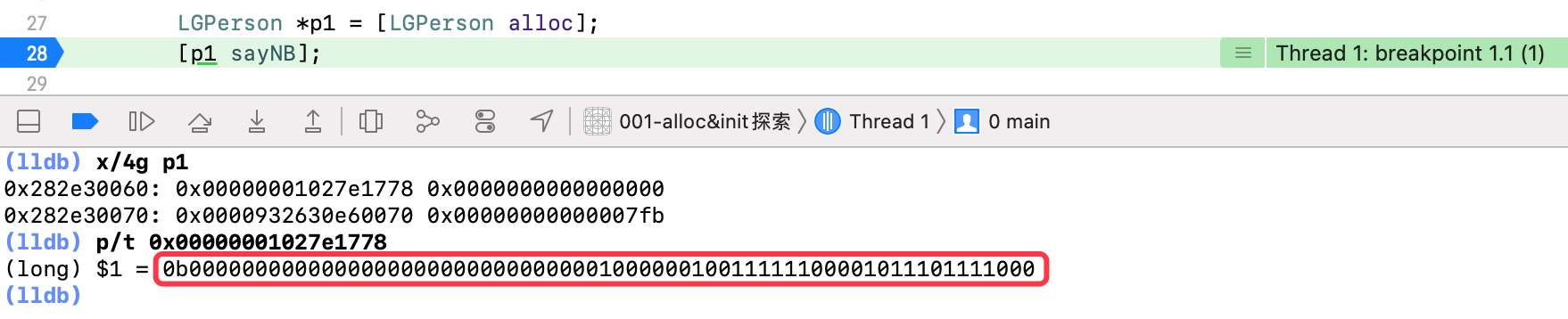

案例2：设置OBJC_DISABLE_TAG_OBFUSCATION为YES，禁用非nonpointer类型isa

• 低位为0，表示纯isa指针，已禁用非nonpointer类型isa

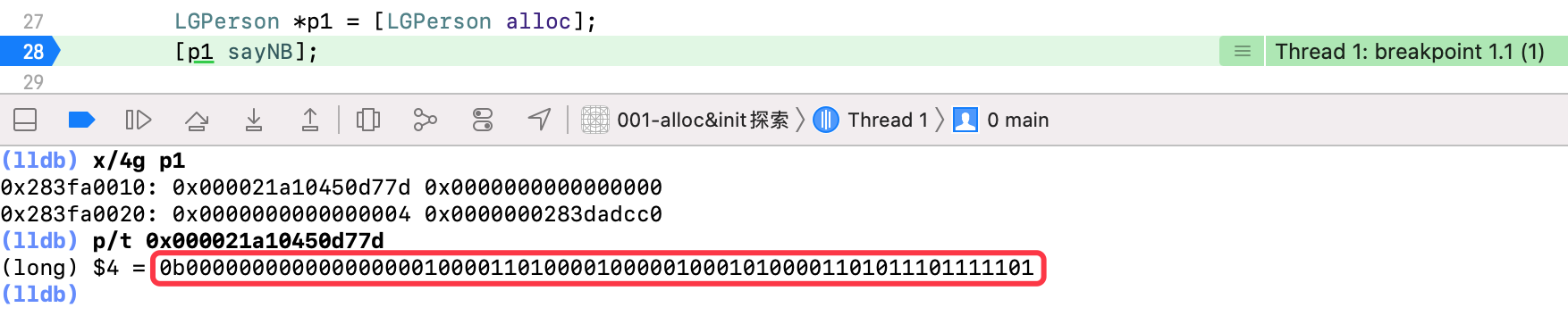

案例3：设置OBJC_DISABLE_TAG_OBFUSCATION为NO，启用非nonpointer类型isa

• 低位为1，表示非nonpointer类型isa

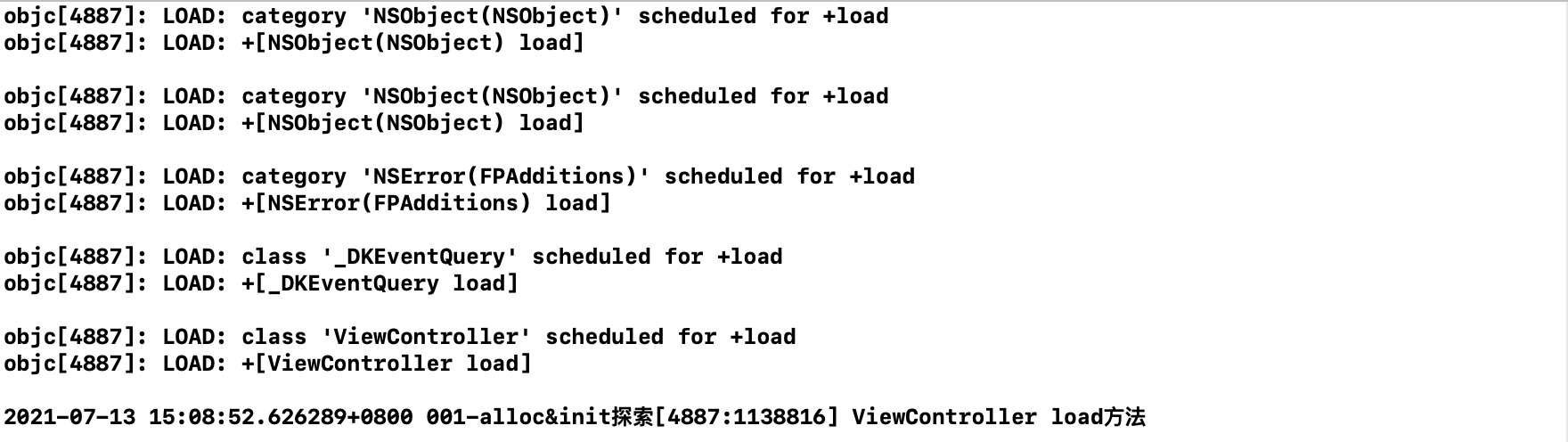

案例4：设置OBJC_PRINT_LOAD_METHODS为YES，输出类和分类的+load方法

1.2 tls_init

线程key的绑定，例如：线程数据的析构函数

void tls_init(void)
{
#if SUPPORT_DIRECT_THREAD_KEYS
    pthread_key_init_np(TLS_DIRECT_KEY, &_objc_pthread_destroyspecific);
#else
    _objc_pthread_key = tls_create(&_objc_pthread_destroyspecific);
#endif
}

1.3 static_init

运行C++静态构造函数

static void static_init()
{
    size_t count;
    auto inits = getLibobjcInitializers(&_mh_dylib_header, &count);
    for (size_t i = 0; i < count; i++) {
        inits[i]();
    }
    auto offsets = getLibobjcInitializerOffsets(&_mh_dylib_header, &count);
    for (size_t i = 0; i < count; i++) {
        UnsignedInitializer init(offsets[i]);
        init();
    }
}

• libc在dyld调用静态构造函数之前调用_objc_init()

1.4 runtime_init

运行时环境初始化

void runtime_init(void)
{
    objc::unattachedCategories.init(32);
    objc::allocatedClasses.init();
}

• 创建两张表：unattachedCategories、allocatedClasses

1.5 exception_init

异常信号处理的初始化

void exception_init(void)
{
    old_terminate = std::set_terminate(&_objc_terminate);
}

crash：当系统发现程序中违背了底层的规矩，会由底层发出信号，然后会进入_objc_terminate函数，触发uncaught_handler抛出异常，程序终止

static void (*old_terminate)(void) = nil;
static void _objc_terminate(void)
{
    if (PrintExceptions) {
        _objc_inform("EXCEPTIONS: terminating");
    }
    if (! __cxa_current_exception_type()) {
        // No current exception.
        (*old_terminate)();
    }
    else {
        // There is a current exception. Check if it's an objc exception.
        @try {
            __cxa_rethrow();
        } @catch (id e) {
            // It's an objc object. Call Foundation's handler, if any.
            (*uncaught_handler)((id)e);
            (*old_terminate)();
        } @catch (...) {
            // It's not an objc object. Continue to C++ terminate.
            (*old_terminate)();
        }
    }
}

1.5.1 crash分类

crash未处理信号的来源：

• kernel内核
• 其他进行
• App本身

所以crash可以划分为三种类型：

• Mach异常：是指最底层的内核级异常。用户态的开发者可以直接通过Mach API设置thread，task，host的异常端口，来捕获Mach异常
• Unix信号：又称BSD 信号，如果开发者没有捕获Mach异常，则会被host层的方法ux_exception()将异常转换为对应的UNIX信号，并通过方法threadsignal()将信号投递到出错线程。可以通过方法signal(x, SignalHandler)来捕获single
• NSException应用级异常：它是未被捕获的Objective-C异常，导致程序向自身发送了SIGABRT信号而崩溃，对于未捕获的Objective-C异常，是可以通过try catch来捕获的，或者通过NSSetUncaughtExceptionHandler()机制来捕获

针对应用级异常，可以通过注册异常捕获的函数，即NSSetUncaughtExceptionHandler机制，实现线程保活, 收集上传崩溃日志

1.5.2 crash拦截

如果我们在系统中，对底层的uncaught_handler函数，进行下句柄赋值，即可拦截底层抛出的crash

定义LGExceptionHandlers函数

void LGExceptionHandlers(NSException *exception) {
    NSLog(@"拦截异常：%s，%@", __func__, exception);
}

在应用启动时，对uncaught_handler函数下句柄赋值

- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:(NSDictionary *)launchOptions {
    NSSetUncaughtExceptionHandler(&LGExceptionHandlers);
    return YES;
}

一旦出现异常，会被LGExceptionHandlers函数拦截

拦截异常：LGExceptionHandlers，*** -[__NSArrayI objectAtIndexedSubscript:]: index 5 beyond bounds [0 .. 4]

uncaught_handler函数在底层的赋值，调用者是objc_setUncaughtExceptionHandler函数，而 NSSetUncaughtExceptionHandler函数是上层的封装

objc_uncaught_exception_handler
objc_setUncaughtExceptionHandler(objc_uncaught_exception_handler fn)
{
    objc_uncaught_exception_handler result = uncaught_handler;
    uncaught_handler = fn;
    return result;
}

这种拦截方式，只适用于NSException应用级异常，在崩溃前调用自定义函数，但最终程序还是会崩溃

1.6 cache_t::init

缓存的初始化

void cache_t::init()
{
#if HAVE_TASK_RESTARTABLE_RANGES
    mach_msg_type_number_t count = 0;
    kern_return_t kr;
    while (objc_restartableRanges[count].location) {
        count++;
    }
    kr = task_restartable_ranges_register(mach_task_self(),
                                          objc_restartableRanges, count);
    if (kr == KERN_SUCCESS) return;
    _objc_fatal("task_restartable_ranges_register failed (result 0x%x: %s)",
                kr, mach_error_string(kr));
#endif // HAVE_TASK_RESTARTABLE_RANGES
}

1.7 _imp_implementationWithBlock_init

启动回调机制。通常情况下，这没有任何作用

void
_imp_implementationWithBlock_init(void)
{
#if TARGET_OS_OSX
    // Eagerly load libobjc-trampolines.dylib in certain processes. Some
    // programs (most notably QtWebEngineProcess used by older versions of
    // embedded Chromium) enable a highly restrictive sandbox profile which
    // blocks access to that dylib. If anything calls
    // imp_implementationWithBlock (as AppKit has started doing) then we'll
    // crash trying to load it. Loading it here sets it up before the sandbox
    // profile is enabled and blocks it.
    //
    // This fixes EA Origin (rdar://problem/50813789)
    // and Steam (rdar://problem/55286131)
    if (__progname &&
        (strcmp(__progname, "QtWebEngineProcess") == 0 ||
         strcmp(__progname, "Steam Helper") == 0)) {
        Trampolines.Initialize();
    }
#endif
}

• 所有的初始化都是惰性的，但是对于某些进程，我们是主动加载的

1.8 _dyld_objc_notify_register

在dyld中注册objc的回调方法

void _dyld_objc_notify_register(_dyld_objc_notify_mapped    mapped,
                                _dyld_objc_notify_init      init,
                                _dyld_objc_notify_unmapped  unmapped);

• map_images：image镜像文件加载进内存时，会触发该函数
• load_images：初始化image会触发该函数，调用load方法
• unmap_image：image镜像移除时会触发该函数

2. map_images

在objc中，调用_dyld_objc_notify_register函数

_dyld_objc_notify_register(&map_images, load_images, unmap_image);

• map_images：管理⽂件中和动态库中所有的符号（class、protocol、selector、category）
• load_images：加载执⾏load⽅法

map_images使用指针地址传递，当_dyld_objc_notify_register函数触发后，一旦map_images参数发生改变，无论在dyld或objc中的map_images都会进行同步修改

map_images函数，将镜像文件映射到内存中。代码逻辑具有一定的复杂度，在遍历读取MachO时可能会发生改变，所以使用指针地址传递，保证其同步修改

load_images和unmap_image函数，处理的业务相对简单，例如调用load方法，并不会导致自身改变，使用值传递即可

进入map_images函数

void
map_images(unsigned count, const char * const paths[],
           const struct mach_header * const mhdrs[])
{
    mutex_locker_t lock(runtimeLock);
    return map_images_nolock(count, paths, mhdrs);
}

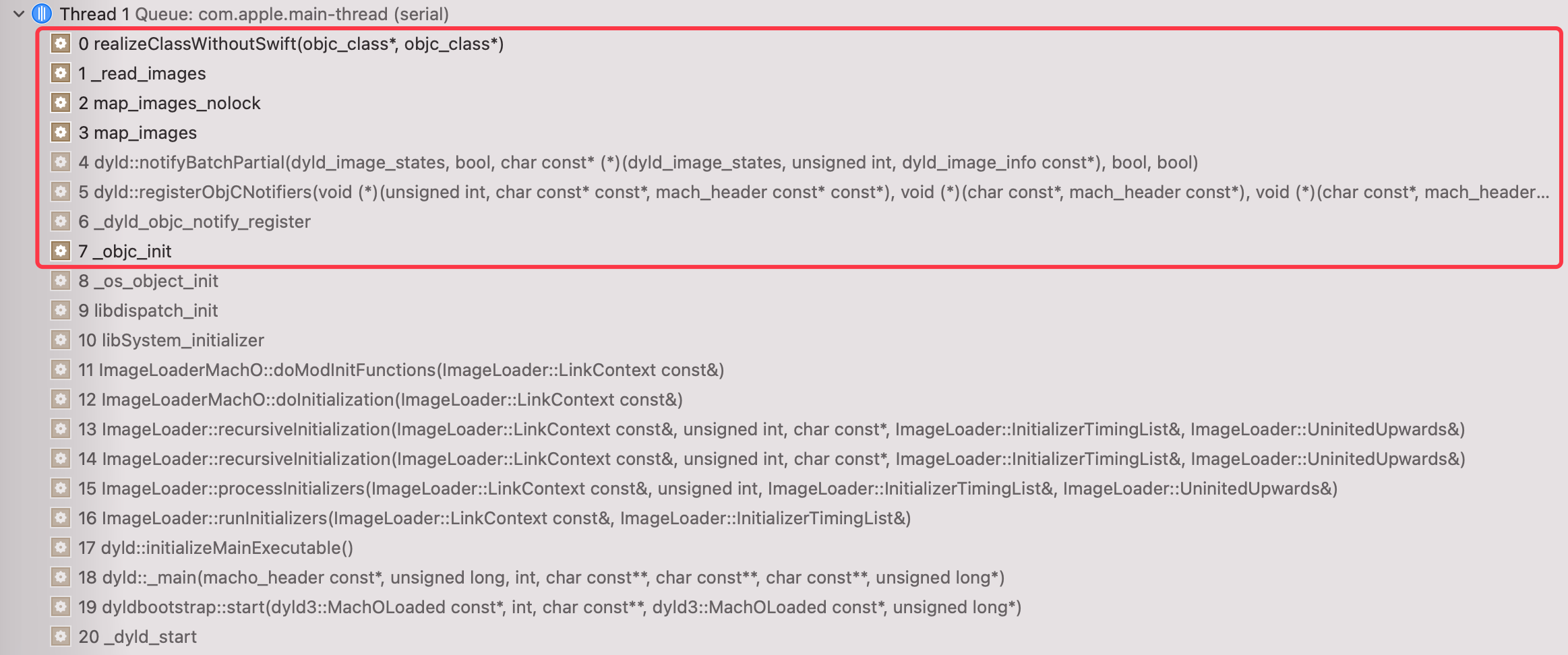

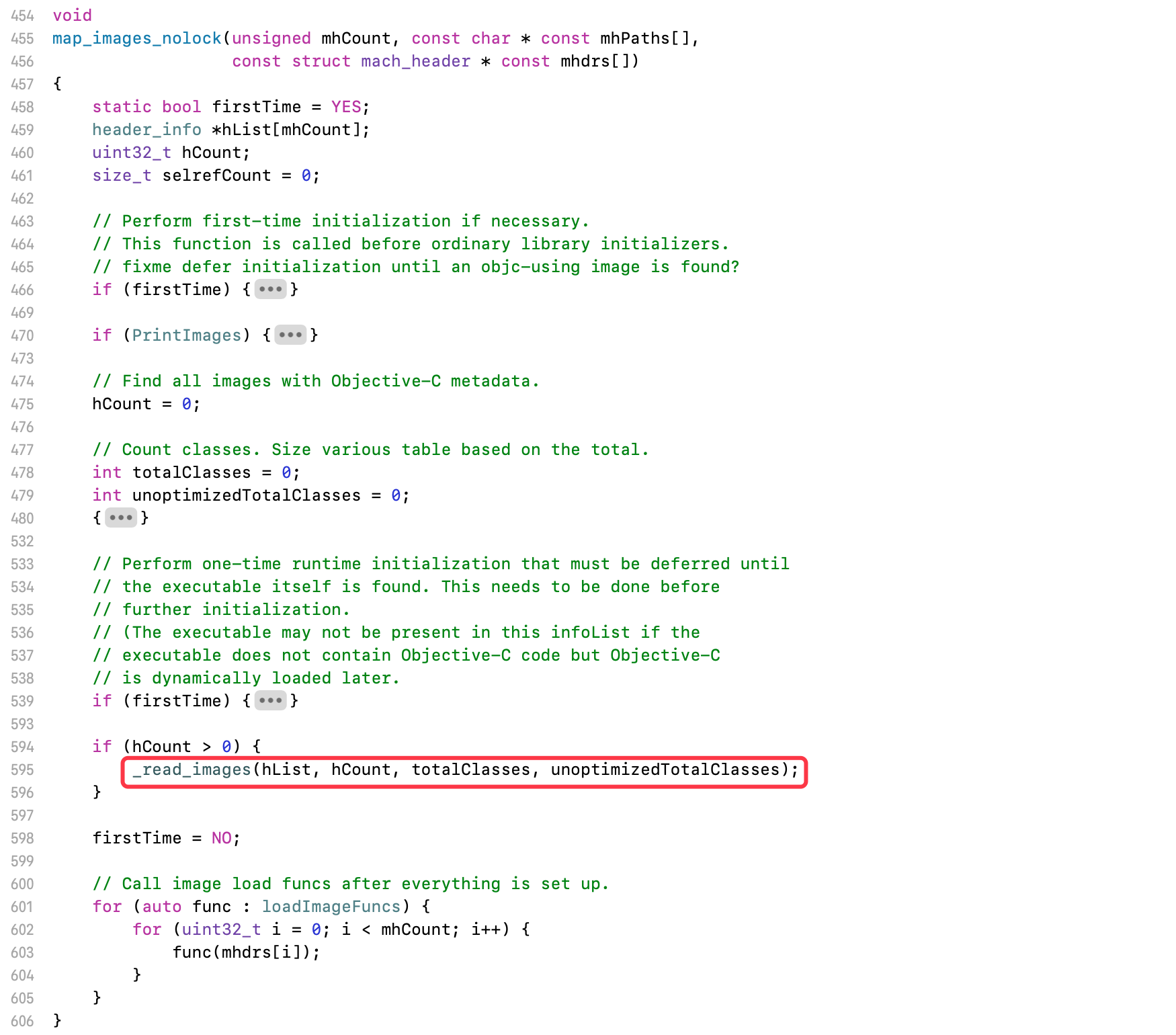

进入map_images_nolock函数，我们要明确目标，寻找镜像加载的相关代码

3. _read_images

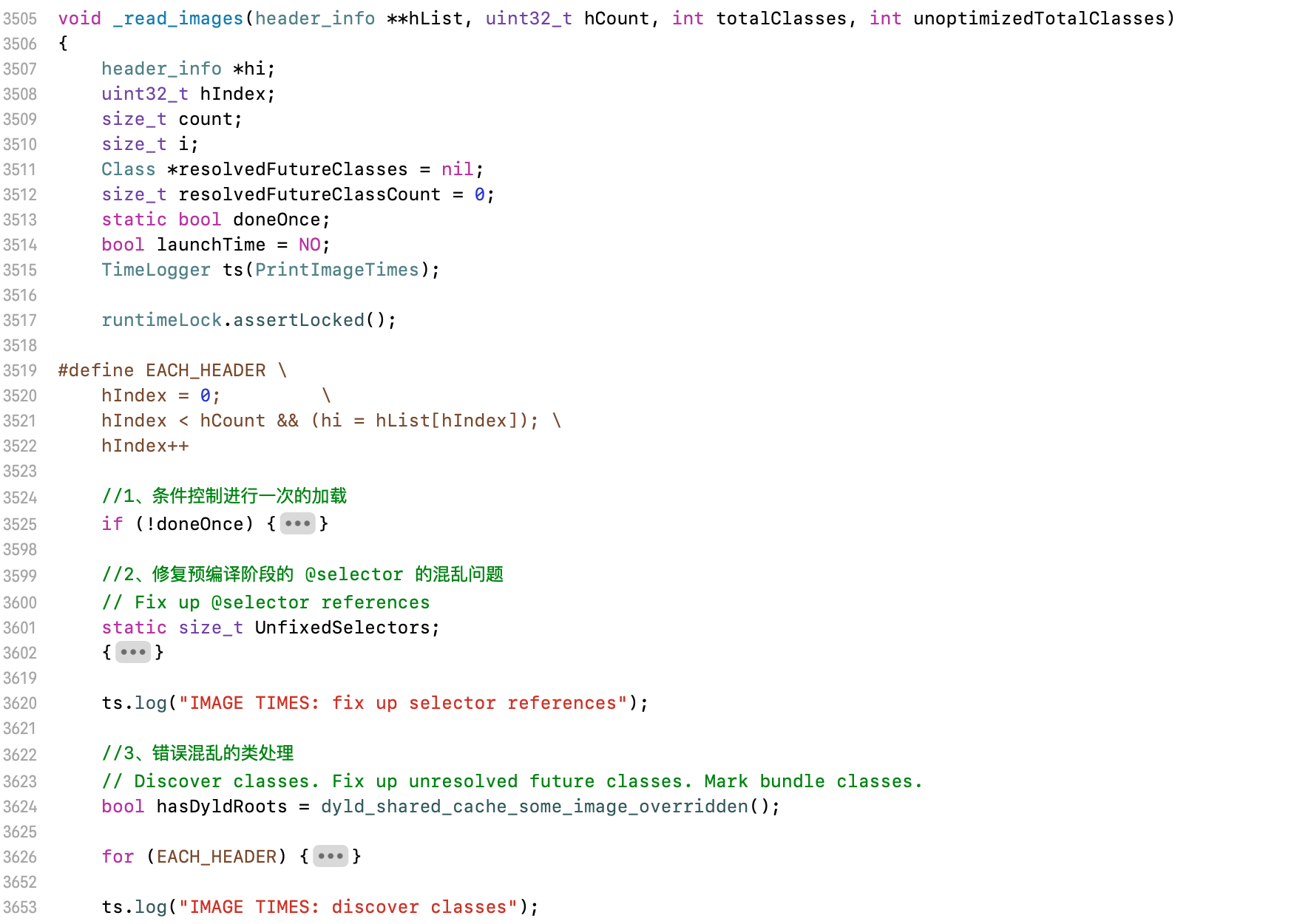

进入_read_images函数，业务代码过于复杂，先将代码块进行折叠

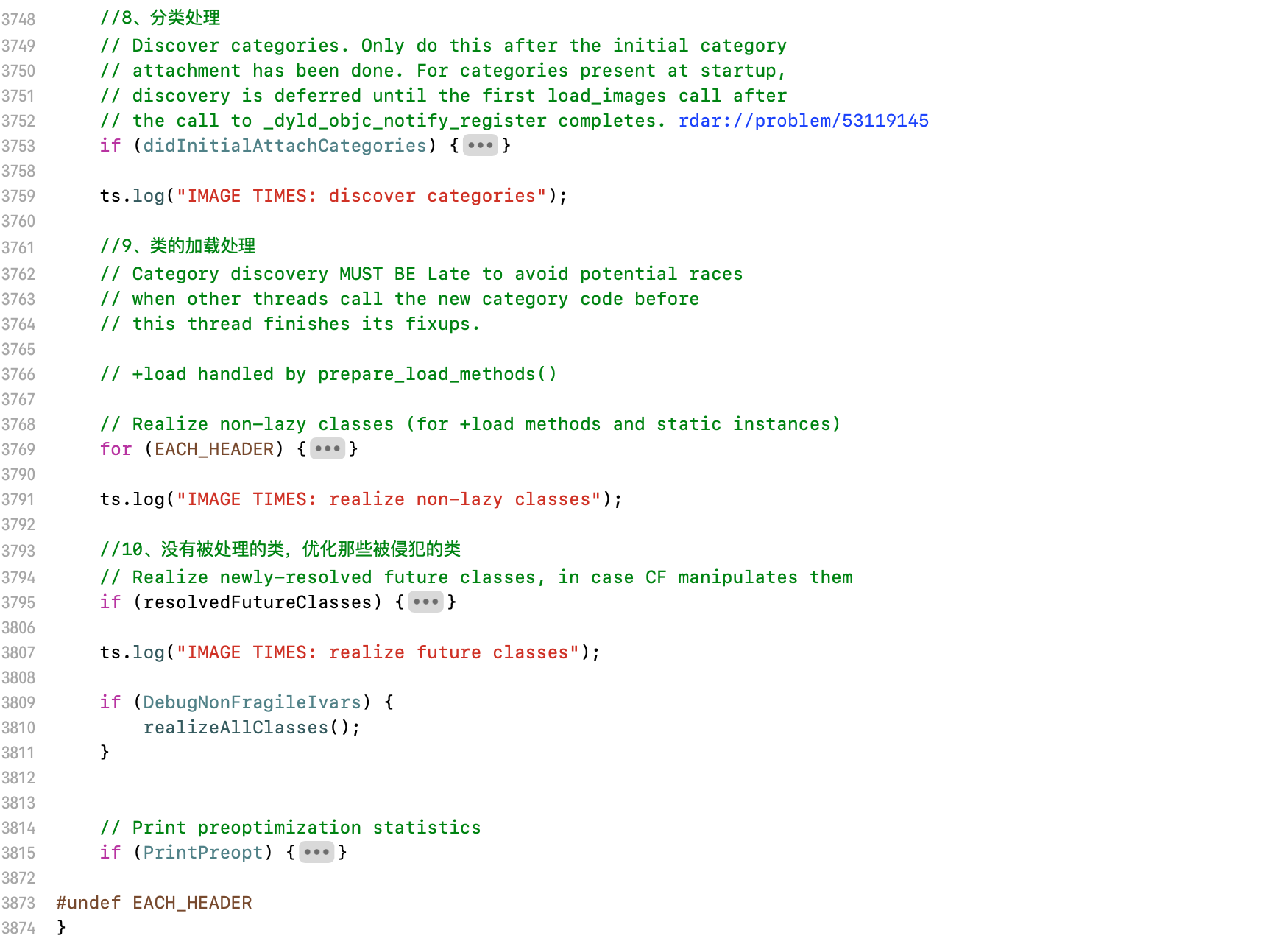

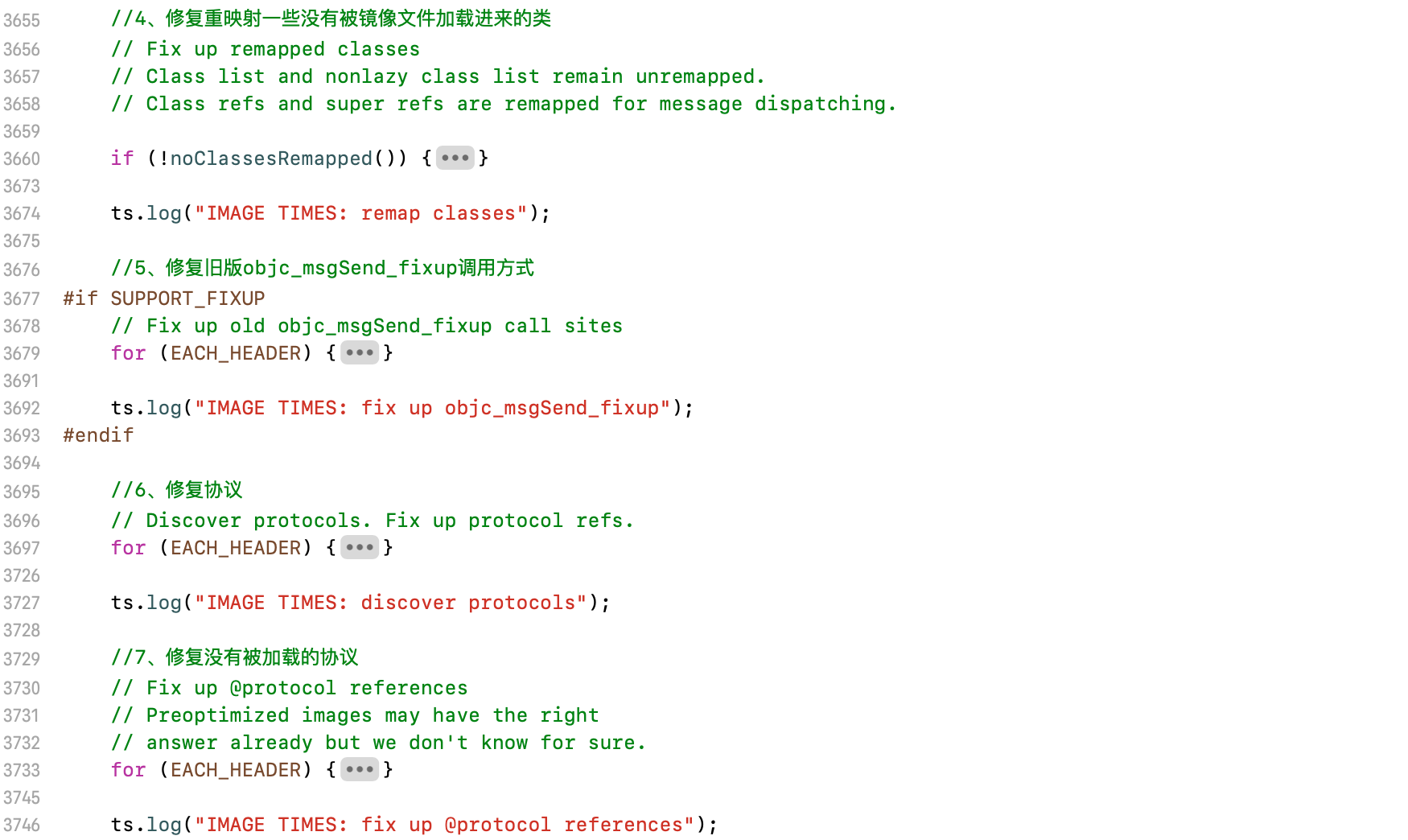

在_read_images函数中，完成以下十个逻辑：

• 条件控制进⾏⼀次的加载
• 修复预编译阶段的@selector的混乱问题
• 错误混乱的类处理
• 修复重映射⼀些没有被镜像⽂件加载进来的类
• 修复旧版objc_msgSend_fixup调用方式
• 修复协议
• 修复没有被加载的协议
• 分类处理
• 类的加载处理
• 没有被处理的类，优化那些被侵犯的类

3.1 条件控制进⾏⼀次的加载

在doneOnce流程中，通过NXCreateMapTable创建哈希表，存放类信息

if (!doneOnce) {
    ...
    initializeTaggedPointerObfuscator();
    if (PrintConnecting) {
        _objc_inform("CLASS: found %d classes during launch", totalClasses);
    }
    // namedClasses
    // Preoptimized classes don't go in this table.
    // 4/3 is NXMapTable's load factor
    int namedClassesSize =
        (isPreoptimized() ? unoptimizedTotalClasses : totalClasses) * 4 / 3;
    gdb_objc_realized_classes =
        NXCreateMapTable(NXStrValueMapPrototype, namedClassesSize);
    ts.log("IMAGE TIMES: first time tasks");
}

• initializeTaggedPointerObfuscator：处理TaggedPointer小对象内存地址，小对象的地址中会存储相关值，函数内部会通过位运算进行获取
• 创建gdb_objc_realized_classes表，4/3是NXMapTable的负载因子，使用3/4扩容的逆运算创建总容积

gdb_objc_realized_classes表和runtime_init中创建的两张表的区别：

• gdb_objc_realized_classes：该类不在dyld共享缓存中，无论该类是否实现，都会存储在表中
• unattachedCategories：分类使用的表
• allocatedClasses：已开辟空间的类，存储在表中

3.2 修复预编译阶段的@selector的混乱问题

通过_getObjc2SelectorRefs，读取MachO中__DATA段__objc_selrefs节。遍历SEL，将dyld中Rebase后的SEL替换到内存的MachO镜像中

static size_t UnfixedSelectors;
{
    mutex_locker_t lock(selLock);
    for (EACH_HEADER) {
        if (hi->hasPreoptimizedSelectors()) continue;
        bool isBundle = hi->isBundle();
        SEL *sels = _getObjc2SelectorRefs(hi, &count);
        UnfixedSelectors += count;
        for (i = 0; i < count; i++) {
            const char *name = sel_cname(sels[i]);
            SEL sel = sel_registerNameNoLock(name, isBundle);
            if (sels[i] != sel) {
                sels[i] = sel;
            }
        }
    }
}
ts.log("IMAGE TIMES: fix up selector references");

• sel：从dyld中，读取Rebase后的SEL
• sels[i]：从MachO中读取数据，将Rebase后的SEL覆盖

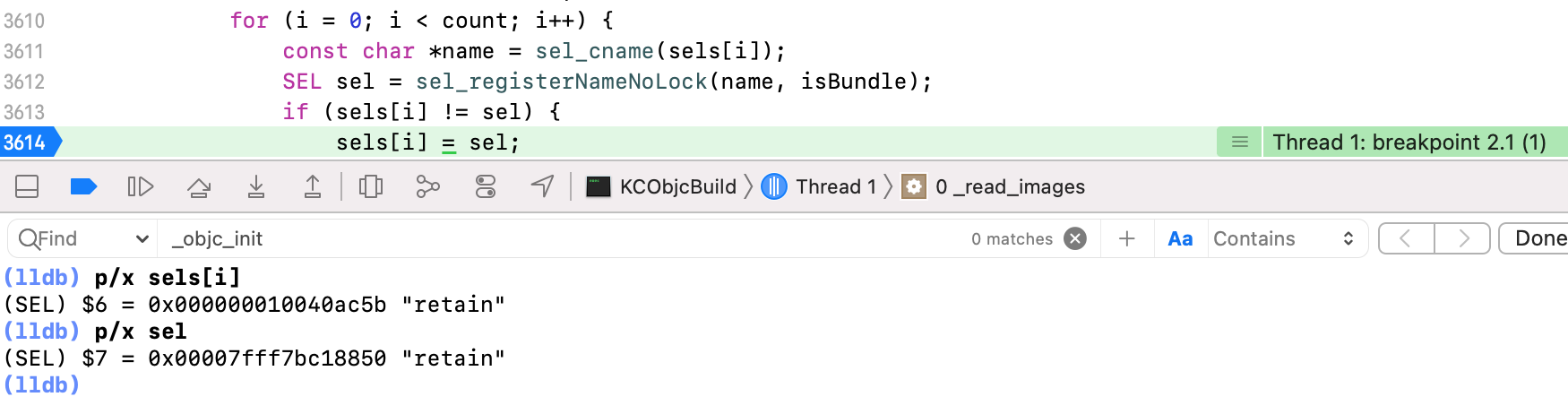

SEL为方法编号，除了名称为包括地址。名称相同的SEL，不一定地址相同。SEL的相等，需要对名称和地址都进行判断。SEL地址，可使用p/x打印

3.3 错误混乱的类处理

通过_getObjc2SelectorRefs，读取MachO中__DATA段__objc_classlist节。遍历类的列表，将类添加到表中

bool hasDyldRoots = dyld_shared_cache_some_image_overridden();
for (EACH_HEADER) {
    if (! mustReadClasses(hi, hasDyldRoots)) {
        // Image is sufficiently optimized that we need not call readClass()
        continue;
    }
    classref_t const *classlist = _getObjc2ClassList(hi, &count);
    bool headerIsBundle = hi->isBundle();
    bool headerIsPreoptimized = hi->hasPreoptimizedClasses();
    for (i = 0; i < count; i++) {
        Class cls = (Class)classlist[i];
        Class newCls = readClass(cls, headerIsBundle, headerIsPreoptimized);
        if (newCls != cls  &&  newCls) {
            // Class was moved but not deleted. Currently this occurs
            // only when the new class resolved a future class.
            // Non-lazily realize the class below.
            resolvedFutureClasses = (Class *)
                realloc(resolvedFutureClasses,
                        (resolvedFutureClassCount+1) * sizeof(Class));
            resolvedFutureClasses[resolvedFutureClassCount++] = newCls;
        }
    }
}
ts.log("IMAGE TIMES: discover classes");

• 当类被移动但没有被删除，出现混乱的情况，进行修复处理

循环中，原本只能打印类的地址，调用readClass函数后，关联上了类的名称

3.4 修复重映射⼀些没有被镜像⽂件加载进来的类

将未映射的Class和Super Class进行重映射

• _getObjc2ClassRefs读取MachO中的__DATA段__objc_classrefs节，存储了类的引用
• _getObjc2SuperRefs读取MachO中的__DATA段__objc_superrefs节，存储了父类的引用

if (!noClassesRemapped()) {
    for (EACH_HEADER) {
        Class *classrefs = _getObjc2ClassRefs(hi, &count);
        for (i = 0; i < count; i++) {
            remapClassRef(&classrefs[i]);
        }
        // fixme why doesn't test future1 catch the absence of this?
        classrefs = _getObjc2SuperRefs(hi, &count);
        for (i = 0; i < count; i++) {
            remapClassRef(&classrefs[i]);
        }
    }
}
ts.log("IMAGE TIMES: remap classes");

• 被remapClassRef的类都是懒加载的类，这里需要进行重映射

3.5 修复旧版objc_msgSend_fixup调用方式

通过_getObjc2MessageRefs，读取MachO中__DATA段__objc_msgrefs节。调用fixupMessageRef函数，将函数指针进行注册，修复为新的函数指针

#if SUPPORT_FIXUP
    // Fix up old objc_msgSend_fixup call sites
    for (EACH_HEADER) {
        message_ref_t *refs = _getObjc2MessageRefs(hi, &count);
        if (count == 0) continue;
        if (PrintVtables) {
            _objc_inform("VTABLES: repairing %zu unsupported vtable dispatch "
                         "call sites in %s", count, hi->fname());
        }
        for (i = 0; i < count; i++) {
            fixupMessageRef(refs+i);
        }
    }
    ts.log("IMAGE TIMES: fix up objc_msgSend_fixup");
#endif

3.6 修复协议

调用protocols函数，创建协议的哈希表。通过_getObjc2ProtocolList，读取MachO中__DATA段__objc_protolist节。遍历协议列表，调用readProtocol函数，将协议添加到protocol_map哈希表中

for (EACH_HEADER) {
    extern objc_class OBJC_CLASS_$_Protocol;
    Class cls = (Class)&OBJC_CLASS_$_Protocol;
    ASSERT(cls);
    NXMapTable *protocol_map = protocols();
    bool isPreoptimized = hi->hasPreoptimizedProtocols();
    // Skip reading protocols if this is an image from the shared cache
    // and we support roots
    // Note, after launch we do need to walk the protocol as the protocol
    // in the shared cache is marked with isCanonical() and that may not
    // be true if some non-shared cache binary was chosen as the canonical
    // definition
    if (launchTime && isPreoptimized) {
        if (PrintProtocols) {
            _objc_inform("PROTOCOLS: Skipping reading protocols in image: %s",
                         hi->fname());
        }
        continue;
    }
    bool isBundle = hi->isBundle();
    protocol_t * const *protolist = _getObjc2ProtocolList(hi, &count);
    for (i = 0; i < count; i++) {
        readProtocol(protolist[i], cls, protocol_map,
                     isPreoptimized, isBundle);
    }
}
ts.log("IMAGE TIMES: discover protocols");

3.7 修复没有被加载的协议

通过_getObjc2ProtocolRefs，读取MachO中__DATA段__objc_protorefs节。遍历需要修复的协议，调用remapProtocolRef函数，比较当前协议和协议列表中的同一个内存地址的协议是否相同，如果不同则替换

for (EACH_HEADER) {
    // At launch time, we know preoptimized image refs are pointing at the
    // shared cache definition of a protocol.  We can skip the check on
    // launch, but have to visit @protocol refs for shared cache images
    // loaded later.
    if (launchTime && hi->isPreoptimized())
        continue;
    protocol_t **protolist = _getObjc2ProtocolRefs(hi, &count);
    for (i = 0; i < count; i++) {
        remapProtocolRef(&protolist[i]);
    }
}
ts.log("IMAGE TIMES: fix up @protocol references");

进入remapProtocolRef函数

static size_t UnfixedProtocolReferences;
static void remapProtocolRef(protocol_t **protoref)
{
    runtimeLock.assertLocked();
    protocol_t *newproto = remapProtocol((protocol_ref_t)*protoref);
    if (*protoref != newproto) {
        *protoref = newproto;
        UnfixedProtocolReferences++;
    }
}

3.8 分类处理

在分类初始化之后执行，对于在启动时出现的分类，被延迟到_dyld_objc_notify_register调用完成，第一次load_images调用之后

if (didInitialAttachCategories) {
    for (EACH_HEADER) {
        load_categories_nolock(hi);
    }
}
ts.log("IMAGE TIMES: discover categories");

3.9 类的加载处理

实现非懒加载类load方法和静态实例变量处理

for (EACH_HEADER) {
    classref_t const *classlist = hi->nlclslist(&count);
    for (i = 0; i < count; i++) {
        Class cls = remapClass(classlist[i]);
        if (!cls) continue;
        addClassTableEntry(cls);
        if (cls->isSwiftStable()) {
            if (cls->swiftMetadataInitializer()) {
                _objc_fatal("Swift class %s with a metadata initializer "
                            "is not allowed to be non-lazy",
                            cls->nameForLogging());
            }
            // fixme also disallow relocatable classes
            // We can't disallow all Swift classes because of
            // classes like Swift.__EmptyArrayStorage
        }
        realizeClassWithoutSwift(cls, nil);
    }
}
ts.log("IMAGE TIMES: realize non-lazy classes");

• 通过_getObjc2NonlazyClassList，读取MachO中__DATA段__objc_nlclslist节，得到非懒加载类的列表
• 调用addClassTableEntry函数，将非懒加载类插入类表，存储到内存。如果已经添加就不会载添加，需要确保整个结构都被添加
• 调用realizeClassWithoutSwift函数，完成当前的类的初始化。因为在readClass函数中，读取到内存的仅有类名和地址，其他数据还需要完善

3.10 没有被处理的类，优化那些被侵犯的类

if (resolvedFutureClasses) {
    for (i = 0; i < resolvedFutureClassCount; i++) {
        Class cls = resolvedFutureClasses[i];
        if (cls->isSwiftStable()) {
            _objc_fatal("Swift class is not allowed to be future");
        }
        realizeClassWithoutSwift(cls, nil);
        cls->setInstancesRequireRawIsaRecursively(false/*inherited*/);
    }
    free(resolvedFutureClasses);
}
ts.log("IMAGE TIMES: realize future classes");

4.【第三步】错误混乱的类处理流程分析

4.1 readClass

Class readClass(Class cls, bool headerIsBundle, bool headerIsPreoptimized)
{
    const char *mangledName = cls->nonlazyMangledName();
    if(strcmp(mangledName, "LGPerson")==0){
        printf("%s \n",mangledName);
    }
    if (missingWeakSuperclass(cls)) {
        // No superclass (probably weak-linked).
        // Disavow any knowledge of this subclass.
        if (PrintConnecting) {
            _objc_inform("CLASS: IGNORING class '%s' with "
                         "missing weak-linked superclass",
                         cls->nameForLogging());
        }
        addRemappedClass(cls, nil);
        cls->setSuperclass(nil);
        return nil;
    }
    cls->fixupBackwardDeployingStableSwift();
    Class replacing = nil;
    if (mangledName != nullptr) {
        if (Class newCls = popFutureNamedClass(mangledName)) {
            // This name was previously allocated as a future class.
            // Copy objc_class to future class's struct.
            // Preserve future's rw data block.
            if (newCls->isAnySwift()) {
                _objc_fatal("Can't complete future class request for '%s' "
                            "because the real class is too big.",
                            cls->nameForLogging());
            }
            class_rw_t *rw = newCls->data();
            const class_ro_t *old_ro = rw->ro();
            memcpy(newCls, cls, sizeof(objc_class));
            // Manually set address-discriminated ptrauthed fields
            // so that newCls gets the correct signatures.
            newCls->setSuperclass(cls->getSuperclass());
            newCls->initIsa(cls->getIsa());
            rw->set_ro((class_ro_t *)newCls->data());
            newCls->setData(rw);
            freeIfMutable((char *)old_ro->getName());
            free((void *)old_ro);
            addRemappedClass(cls, newCls);
            replacing = cls;
            cls = newCls;
        }
    }
    if (headerIsPreoptimized  &&  !replacing) {
        // class list built in shared cache
        // fixme strict assert doesn't work because of duplicates
        // ASSERT(cls == getClass(name));
        ASSERT(mangledName == nullptr || getClassExceptSomeSwift(mangledName));
    } else {
        if (mangledName) { //some Swift generic classes can lazily generate their names
            addNamedClass(cls, mangledName, replacing);
        } else {
            Class meta = cls->ISA();
            const class_ro_t *metaRO = meta->bits.safe_ro();
            ASSERT(metaRO->getNonMetaclass() && "Metaclass with lazy name must have a pointer to the corresponding nonmetaclass.");
            ASSERT(metaRO->getNonMetaclass() == cls && "Metaclass nonmetaclass pointer must equal the original class.");
        }
        addClassTableEntry(cls);
    }
    // for future reference: shared cache never contains MH_BUNDLEs
    if (headerIsBundle) {
        cls->data()->flags |= RO_FROM_BUNDLE;
        cls->ISA()->data()->flags |= RO_FROM_BUNDLE;
    }
    return cls;
}

• 正常情况下，不会进入popFutureNamedClass的判断逻辑
• popFutureNamedClass：当传入的类名称之前被分配为future类，将其objc_class复制到future类的结构体，保留future类的rw数据块
• 正常会进入addNamedClass函数，然后执行addClassTableEntry函数

4.2 addNamedClass

static void addNamedClass(Class cls, const char *name, Class replacing = nil)
{
    runtimeLock.assertLocked();
    Class old;
    if ((old = getClassExceptSomeSwift(name))  &&  old != replacing) {
        inform_duplicate(name, old, cls);
        // getMaybeUnrealizedNonMetaClass uses name lookups.
        // Classes not found by name lookup must be in the
        // secondary meta->nonmeta table.
        addNonMetaClass(cls);
    } else {
        NXMapInsert(gdb_objc_realized_classes, name, cls);
    }
    ASSERT(!(cls->data()->flags & RO_META));
    // wrong: constructed classes are already realized when they get here
    // ASSERT(!cls->isRealized());
}

• 将类添加到gdb_objc_realized_classes表中，类名和地址进行关联

4.3 addClassTableEntry

static void
addClassTableEntry(Class cls, bool addMeta = true)
{
    runtimeLock.assertLocked();
    // This class is allowed to be a known class via the shared cache or via
    // data segments, but it is not allowed to be in the dynamic table already.
    auto &set = objc::allocatedClasses.get();
    ASSERT(set.find(cls) == set.end());
    if (!isKnownClass(cls))
        set.insert(cls);
    if (addMeta)
        addClassTableEntry(cls->ISA(), false);
}

• 将类添加到allocatedClasses表中。如果addMeta为真，自动添加类的元类

5. 【第九步】类的加载处理流程分析

核心代码：realizeClassWithoutSwift函数。除了在类的加载处理时可能被调用，在消息慢速查找流程中，也有可能被调用

realizeClassWithoutSwift的任务，完成类在加载过程中的三个步骤：

• 读取data数据，设置ro和rw
• 设置类的继承链和isa指向
• 修复类的方法列表、协议列表和属性列表

5.1 懒加载类 & 非懒加载类

系统中并不是所有类，都必须在程序启动时就完成初始化，这样对内存的消耗过高，而且不利于启动速度。大部分的类在运行时，消息发送时完成初始化，我们称它们为懒加载类，它们会进行按需加载

一个类实现了load方法，即为非懒加载类，它会在main函数之前完成初始化

• 非懒加载类的初始化流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift

反之，如果一个类未实现load方法，即为懒加载类，它会在运行时，消息发送时完成初始化

例如：在main函数中，调用LGPerson的alloc方法

• 懒加载类的初始化流程：lookUpImpOrForward→initializeAndLeaveLocked→initializeAndMaybeRelock→realizeClassMaybeSwiftAndUnlock→realizeClassMaybeSwiftMaybeRelock→realizeClassWithoutSwift

5.2 读取data数据，设置ro和rw

auto ro = (const class_ro_t *)cls->data();
auto isMeta = ro->flags & RO_META;
if (ro->flags & RO_FUTURE) {
    // This was a future class. rw data is already allocated.
    rw = cls->data();
    ro = cls->data()->ro();
    ASSERT(!isMeta);
    cls->changeInfo(RW_REALIZED|RW_REALIZING, RW_FUTURE);
} else {
    // Normal class. Allocate writeable class data.
    rw = objc::zalloc<class_rw_t>();
    rw->set_ro(ro);
    rw->flags = RW_REALIZED|RW_REALIZING|isMeta;
    cls->setData(rw);
}

• 正常的类会进入else流程
• 开辟rw空间，把干净的ro内存，复制一份到rw下的ro中，设置flags
• 将rw设置到类的data中

5.3 设置类的继承链和isa指向

supercls = realizeClassWithoutSwift(remapClass(cls->getSuperclass()), nil);
metacls = realizeClassWithoutSwift(remapClass(cls->ISA()), nil);

• 递归调用realizeClassWithoutSwift函数，获得父类和元类
• 根元类的isa是指向自己，所以在remapClass中，会对类在表中进行查找。如果表中已有该类，返回一个空值，否则返回当前类。通过这种方式，避免了死递归

#if SUPPORT_NONPOINTER_ISA
    if (isMeta) {
        // Metaclasses do not need any features from non pointer ISA
        // This allows for a faspath for classes in objc_retain/objc_release.
        cls->setInstancesRequireRawIsa();
    } else {
        // Disable non-pointer isa for some classes and/or platforms.
        // Set instancesRequireRawIsa.
        bool instancesRequireRawIsa = cls->instancesRequireRawIsa();
        bool rawIsaIsInherited = false;
        static bool hackedDispatch = false;
        if (DisableNonpointerIsa) {
            // Non-pointer isa disabled by environment or app SDK version
            instancesRequireRawIsa = true;
        }
        else if (!hackedDispatch  &&  0 == strcmp(ro->getName(), "OS_object"))
        {
            // hack for libdispatch et al - isa also acts as vtable pointer
            hackedDispatch = true;
            instancesRequireRawIsa = true;
        }
        else if (supercls  &&  supercls->getSuperclass()  &&
                 supercls->instancesRequireRawIsa())
        {
            // This is also propagated by addSubclass()
            // but nonpointer isa setup needs it earlier.
            // Special case: instancesRequireRawIsa does not propagate
            // from root class to root metaclass
            instancesRequireRawIsa = true;
            rawIsaIsInherited = true;
        }
        if (instancesRequireRawIsa) {
            cls->setInstancesRequireRawIsaRecursively(rawIsaIsInherited);
        }
    }
// SUPPORT_NONPOINTER_ISA
#endif

• 如果isMeta为真，设置为原始isa
• 否则，进入else流程，因环境变量或应用SDK版本，设置为原始isa

cls->setSuperclass(supercls);
cls->initClassIsa(metacls);

• 设置父类
• 将isa指向设置为元类

if (supercls) {
    addSubclass(supercls, cls);
} else {
    addRootClass(cls);
}

• 继承链结构为双向链，父类中可以找到子类，子类中也可以找到父类
• 如果父类存在，调用addSubclass函数，将当前类添加为supercls的子类
• 反正，调用addRootClass函数，将当前类添加为根类

5.4 修复类的方法列表、协议列表和属性列表

methodizeClass(cls, previously);

• 调用methodizeClass函数，修复类的方法列表、协议列表和属性列表

5.4.1 methodizeClass

进入methodizeClass函数，读取cls中的rw、ro、rwe

bool isMeta = cls->isMetaClass();
auto rw = cls->data();
auto ro = rw->ro();
auto rwe = rw->ext();

从ro中读取方法列表，调用prepareMethodLists函数，准备进行方法的修复

// Install methods and properties that the class implements itself.
method_list_t *list = ro->baseMethods();
if (list) {
    prepareMethodLists(cls, &list, 1, YES, isBundleClass(cls), nullptr);
    if (rwe) rwe->methods.attachLists(&list, 1);
}

5.4.2 prepareMethodLists

static void
prepareMethodLists(Class cls, method_list_t **addedLists, int addedCount,
                   bool baseMethods, bool methodsFromBundle, const char *why)
{
    ...
    // Add method lists to array.
    // Reallocate un-fixed method lists.
    // The new methods are PREPENDED to the method list array.
    for (int i = 0; i < addedCount; i++) {
        method_list_t *mlist = addedLists[i];
        ASSERT(mlist);
        // Fixup selectors if necessary
        if (!mlist->isFixedUp()) {
            fixupMethodList(mlist, methodsFromBundle, true/*sort*/);
        }
    }
    ...
}

• 循环方法列表，调用fixupMethodList函数，修复方法

5.4.3 fixupMethodList

static void
fixupMethodList(method_list_t *mlist, bool bundleCopy, bool sort)
{
    runtimeLock.assertLocked();
    ASSERT(!mlist->isFixedUp());
    // fixme lock less in attachMethodLists ?
    // dyld3 may have already uniqued, but not sorted, the list
    if (!mlist->isUniqued()) {
        mutex_locker_t lock(selLock);
        // Unique selectors in list.
        for (auto& meth : *mlist) {
            const char *name = sel_cname(meth.name());
            meth.setName(sel_registerNameNoLock(name, bundleCopy));
        }
    }
    // Sort by selector address.
    // Don't try to sort small lists, as they're immutable.
    // Don't try to sort big lists of nonstandard size, as stable_sort
    // won't copy the entries properly.
    if (sort && !mlist->isSmallList() && mlist->entsize() == method_t::bigSize) {
        method_t::SortBySELAddress sorter;
        std::stable_sort(&mlist->begin()->big(), &mlist->end()->big(), sorter);
    }
    // Mark method list as uniqued and sorted.
    // Can't mark small lists, since they're immutable.
    if (!mlist->isSmallList()) {
        mlist->setFixedUp();
    }
}

• 将名称和SEL写入到meth中，对方法列表按地址进行升序排序
• 所以在消息慢速查找流程中，可以使用二分查找法

总结

_objc_init：

• environ_init：环境变量的初始化，查看帮助：export OBJC_HELP = 1
• tls_init：线程key的绑定，例如：线程数据的析构函数
• static_init：运行C++静态构造函数

◦ libc在dyld调用静态构造函数之前调用_objc_init()

• runtime_init：运行时环境初始化

◦ 创建两张表：unattachedCategories、allocatedClasses

• exception_init：异常信号处理的初始化
• cache_t::init：缓存的初始化
• _imp_implementationWithBlock_init：启动回调机制。通常情况下，这没有任何作用

◦ 所有的初始化都是惰性的，但是对于某些进程，我们是主动加载的

• _dyld_objc_notify_register：在dyld中注册objc的回调方法

◦ map_images：image镜像文件加载进内存时，会触发该函数
◦ load_images：初始化image会触发该函数，调用load方法
◦ unmap_image：image镜像移除时会触发该函数

map_images：

• 函数的作用：管理⽂件中和动态库中所有的符号（class、protocol、selector、category）
• map_images使用指针地址传递，在遍历读取MachO时可能会发生改变，需要保证其同步修改
• 核心代码，调用_read_images函数

_read_images：

• 条件控制进⾏⼀次的加载
• 修复预编译阶段的@selector的混乱问题
• 错误混乱的类处理
• 修复重映射⼀些没有被镜像⽂件加载进来的类
• 修复旧版objc_msgSend_fixup调用方式
• 修复协议
• 修复没有被加载的协议
• 分类处理
• 类的加载处理
• 没有被处理的类，优化那些被侵犯的类

【第三步】错误混乱的类处理流程分析：

• readClass

◦ 正常情况下，不会进入popFutureNamedClass的判断逻辑（处理future类的ro、rw）
◦ 正常情况下，进入addNamedClass函数，然后执行addClassTableEntry函数

• addNamedClass

◦ 将类添加到gdb_objc_realized_classes表中，类名和地址进行关联

• addClassTableEntry

◦ 将类添加到allocatedClasses表中。如果addMeta为真，自动添加类的元类

【第九步】类的加载处理流程分析：

• realizeClassWithoutSwift函数：

◦ 除了在类的加载处理时可能被调用，在消息慢速查找流程中，也有可能被调用


• realizeClassWithoutSwift函数的作用，完成类在加载过程中的三个步骤：

◦ 读取data数据，设置ro和rw
◦ 设置类的继承链和isa指向
◦ 修复类的方法列表、协议列表和属性列表

• 懒加载类 & 非懒加载类

◦ 一个类实现了load方法，即为非懒加载类，它会在main函数之前完成初始化
◦ 反之，如果一个类未实现load方法，即为懒加载类，它会在运行时，消息发送时完成初始化

• 读取data数据，设置ro和rw

◦ 正常的类，进入分配可写的类数据流程
◦ 开辟rw空间，把干净的ro内存，复制一份到rw下的ro中，设置flags
◦ 将rw设置到类的data中

• 设置类的继承链和isa指向

◦ 递归调用realizeClassWithoutSwift函数，获得父类和元类
◦ 设置父类，将isa指向设置为元类
◦ 继承链结构为双向链，父类中可以找到子类，子类中也可以找到父类
◦ 如果父类存在，调用addSubclass函数，将当前类添加为supercls的子类。反正，调用addRootClass函数，将当前类添加为根类

• 修复类的方法列表、协议列表和属性列表

◦ 调用methodizeClass函数，修复类的方法列表、协议列表和属性列
◦ methodizeClass→prepareMethodLists→fixupMethodList，将名称和SEL写入到meth中，对方法列表按地址进行升序排序。所以在消息慢速查找流程中，可以使用二分查找法
