objc_msgSend流程：

  • 当receiver存在，获取消息接收者的isa
  • 使用isa & ISA_MASK，得到类对象
  • 成功得到类对象，进入CacheLookup缓存查找流程，也就是所谓的sel-imp快速查找流程

1. CacheLookup

  1. .macro CacheLookup Mode, Function, MissLabelDynamic, MissLabelConstant
  2.     mov    x15, x16            // stash the original isa
  • 入参：

◦ Mode：NORMAL
◦ Function：_objc_msgSend
◦ MissLabelDynamic：__objc_msgSend_uncached
◦ MissLabelConstant：参数缺失

  • mov x15, x16：将x16寄存器的值，赋值x15寄存器

◦ x15寄存器：存储类对象

2. LLookupStart

  1. LLookupStart\Function:
  2.     // p1 = SEL, p16 = isa
  3. #if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
  4.     ldr    p10, [x16, #CACHE]                // p10 = mask|buckets
  5.     lsr    p11, p10, #48            // p11 = mask
  6.     and    p10, p10, #0xffffffffffff    // p10 = buckets
  7.     and    w12, w1, w11            // x12 = _cmd & mask
  8. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
  9.     ldr    p11, [x16, #CACHE]            // p11 = mask|buckets
  10.     #if CONFIG_USE_PREOPT_CACHES
  11.         #if __has_feature(ptrauth_calls)
  12.             tbnz    p11, #0, LLookupPreopt\Function
  13.             and    p10, p11, #0x0000ffffffffffff    // p10 = buckets
  14.         #else
  15.             and    p10, p11, #0x0000fffffffffffe    // p10 = buckets
  16.             tbnz    p11, #0, LLookupPreopt\Function
  17.         #endif
  18.         eor    p12, p1, p1, LSR #7
  19.         and    p12, p12, p11, LSR #48        // x12 = (_cmd ^ (_cmd >> 7)) & mask
  20.     #else
  21.         and    p10, p11, #0x0000ffffffffffff    // p10 = buckets
  22.         and    p12, p1, p11, LSR #48        // x12 = _cmd & mask
  23.     #endif // CONFIG_USE_PREOPT_CACHES
  24. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
  25.     ldr    p11, [x16, #CACHE]                // p11 = mask|buckets
  26.     and    p10, p11, #~0xf            // p10 = buckets
  27.     and    p11, p11, #0xf            // p11 = maskShift
  28.     mov    p12, #0xffff
  29.     lsr    p11, p12, p11            // p11 = mask = 0xffff >> p11
  30.     and    p12, p1, p11            // x12 = _cmd & mask
  31. #else
  32.     #error Unsupported cache mask storage for ARM64.
  33. #endif
  • 真机arm64架构，执行CACHE_MASK_STORAGE_HIGH_16的代码分支
  • ldr p11, [x16, #CACHE]：

◦ CACHE定义：#define CACHE (2 * __SIZEOF_POINTER__)
◦ 真机arm64架构，__SIZEOF_POINTER__值为8
◦ #CACHE：值为16
◦ 将类对象首地址，内存平移16字节，取地址，赋值p11寄存器
◦ p11寄存器：存储cache首地址，即：_bucketsAndMaybeMask

  • 项目中CONFIG_USE_PREOPT_CACHES定义为1，进入if分支
  • 查看处理器Apple A12以下版本设备的分支，进入else流程
  • and p10, p11, #0x0000fffffffffffe：

◦ #0x0000fffffffffffe：bucketsMask，在低48位中，1-47位为1，0位为0
◦ 将_bucketsAndMaybeMask & bucketsMask的结果，赋值p10寄存器
◦ p10寄存器：存储buckets首地址

  • tbnz p11, #0, LLookupPreopt\Function：

◦ tbnz：测试位不为0，则跳转
◦ p11的0号位不为0，进入LLookupPreopt流程
◦ 否则，继续下面的代码流程

  • eor p12, p1, p1, LSR #7：

◦ p1寄存器：SEL方法编号，即：_cmd
◦ 将_cmd ^ (``_cmd >> 7)的结果，赋值p12寄存器

  • and p12, p12, p11, LSR #48：

◦ _bucketsAndMaybeMask >> 48得到mask
◦ 将p12 & mask的结果，赋值p12寄存器
◦ p12寄存器：存储sel下标

2.1 _bucketsAndMaybeMask的0号位

在objc源码中

  1.     // _bucketsAndMaybeMask is a buckets_t pointer in the low 48 bits
  2.     // _maybeMask is unused, the mask is stored in the top 16 bits.
  4.     // How much the mask is shifted by.
  5.     static constexpr uintptr_t maskShift = 48;
  7.     // Additional bits after the mask which must be zero. msgSend
  8.     // takes advantage of these additional bits to construct the value
  9.     // `mask << 4` from `_maskAndBuckets` in a single instruction.
  10.     static constexpr uintptr_t maskZeroBits = 4;
  12.     // The largest mask value we can store.
  13.     static constexpr uintptr_t maxMask = ((uintptr_t)1 << (64 - maskShift)) - 1;
  15.     // The mask applied to `_maskAndBuckets` to retrieve the buckets pointer.
  16.     static constexpr uintptr_t bucketsMask = ((uintptr_t)1 << (maskShift - maskZeroBits)) - 1;
  • _bucketsAndMaybeMask中，高16位存储maybeMask，低48位存储buckets，同时还为msgSend预留4位，判断是否存在PreoptCache

在汇编代码中

  1. tbnz    p11, #0, LLookupPreopt\Function
  • 判断p11的0号位不为0，相当于存在PreoptCache，进入LLookupPreopt流程，查找共享缓存

2.2 LLookupPreopt

  1. LLookupPreopt\Function:
  2. #if __has_feature(ptrauth_calls)
  3.     and    p10, p11, #0x007ffffffffffffe    // p10 = buckets
  4.     autdb    x10, x16            // auth as early as possible
  5. #endif
  7.     // x12 = (_cmd - first_shared_cache_sel)
  8.     adrp    x9, _MagicSelRef@PAGE
  9.     ldr    p9, [x9, _MagicSelRef@PAGEOFF]
  10.     sub    p12, p1, p9
  12.     // w9  = ((_cmd - first_shared_cache_sel) >> hash_shift & hash_mask)
  13. #if __has_feature(ptrauth_calls)
  14.     // bits 63..60 of x11 are the number of bits in hash_mask
  15.     // bits 59..55 of x11 is hash_shift
  17.     lsr    x17, x11, #55            // w17 = (hash_shift, ...)
  18.     lsr    w9, w12, w17            // >>= shift
  20.     lsr    x17, x11, #60            // w17 = mask_bits
  21.     mov    x11, #0x7fff
  22.     lsr    x11, x11, x17            // p11 = mask (0x7fff >> mask_bits)
  23.     and    x9, x9, x11            // &= mask
  24. #else
  25.     // bits 63..53 of x11 is hash_mask
  26.     // bits 52..48 of x11 is hash_shift
  27.     lsr    x17, x11, #48            // w17 = (hash_shift, hash_mask)
  28.     lsr    w9, w12, w17            // >>= shift
  29.     and    x9, x9, x11, LSR #53        // &=  mask
  30. #endif
  32.     ldr    x17, [x10, x9, LSL #3]        // x17 == sel_offs | (imp_offs << 32)
  33.     cmp    x12, w17, uxtw
  35. .if \Mode == GETIMP
  36.     b.ne    \MissLabelConstant        // cache miss
  37.     sub    x0, x16, x17, LSR #32        // imp = isa - imp_offs
  38.     SignAsImp x0
  39.     ret
  40. .else
  41.     b.ne    5f                // cache miss
  42.     sub    x17, x16, x17, LSR #32        // imp = isa - imp_offs
  43. .if \Mode == NORMAL
  44.     br    x17
  45. .elseif \Mode == LOOKUP
  46.     orr x16, x16, #3 // for instrumentation, note that we hit a constant cache
  47.     SignAsImp x17
  48.     ret
  49. .else
  50. .abort  unhandled mode \Mode
  51. .endif
  • 跳过Apple A12或更高版本处理器设备的代码逻辑
  • adrp x9, _MagicSelRef@PAGE~ldr p9, [x9, _MagicSelRef@PAGEOFF]：对p9寄存器进行内存处理，得到第一个缓存的sel，赋值p9寄存器
  • sub p12, p1, p9：将_cmd - first_shared_cache_sel的结果，赋值p12寄存器
  • 查看处理器Apple A12以下版本设备的分支，进入else流程
  • lsr x17, x11, #48：将_bucketsAndMaybeMask >> 48的结果，赋值x17寄存器
  • lsr w9, w12, w17：将w12 >> w17的结果，赋值w9寄存器
  • and x9, x9, x11, LSR #53：将x9 & (_bucketsAndMaybeMask >> 53)的结果，赋值x9寄存器
  • ldr x17, [x10, x9, LSL #3]：将x10 + (x9 << 3)内存中的值，赋值x17寄存器
  • cmp x12, w17, uxtw：uxtw为32位逻辑左移，判断x17 == sel_offs | (imp_offs << 32)
  • Mode不等于GETIMP，进入else流程
  • b.ne 5f：cache miss
  • sub x17, x16, x17, LSR #32：imp = isa - imp_offs，赋值x17寄存器
  • 查看Mode等于NORMAL的代码流程
  • br x17：跳转到指定imp函数地址

2.3 对照源码中的cache_hash函数

  1. eor    p12, p1, p1, LSR #7
  2. and    p12, p12, p11, LSR #48        // x12 = (_cmd ^ (_cmd >> 7)) & mask
  4. -------------------------
  6. static inline mask_t cache_hash(SEL sel, mask_t mask)
  7. {
  8.     uintptr_t value = (uintptr_t)sel;
  9. #if CONFIG_USE_PREOPT_CACHES
  10.     value ^= value >> 7;
  11. #endif
  12.     return (mask_t)(value & mask);
  13. }
  • 存储和读取使用相同的哈希算法，计算出sel的下标

3. 查找imp

3.1 获取当前下标的bucket

  1. add    p13, p10, p12, LSL #(1+PTRSHIFT)
  2.                     // p13 = buckets + ((_cmd & mask) << (1+PTRSHIFT))
  • PTRSHIFT：真机arm64架构，PTRSHIFT定义为3
  • add p13, p10, p12, LSL #(1+PTRSHIFT)：

◦ p12存储的下标为0,1,2,3..，不能直接用作内存平移
◦ bucket_t中存储imp和sel，占16字节。p12 << 4等同于i * 16，以bucket_t的长度作为内存平移单位
◦ buckets + (i << 4)：将buckets进行内存平移，得到指定下标的bucket，赋值p13寄存器

3.2 流程1

  1.                         // do {
  2. 1:    ldp    p17, p9, [x13], #-BUCKET_SIZE    //     {imp, sel} = *bucket--
  3.     cmp    p9, p1                //     if (sel != _cmd) {
  4.     b.ne    3f                //         scan more
  5.                         //     } else {
  • ldp p17, p9, [x13], #-BUCKET_SIZE：

◦ BUCKET_SIZE定义：#define BUCKET_SIZE (2 * __SIZEOF_POINTER__)
◦ #-BUCKET_SIZE：值为-16
◦ 对x13寄存器取地址，得到bucket
◦ 将bucket中imp和sel的，分别赋值给p17和p9寄存器
◦ 执行x13 += (-16)的操作，赋值x13寄存器
◦ x13寄存器：上一个bucket地址

  • cmp p9, p1：当前bucket中的sel和传入的_cmd比较
  • b.ne 3f：不等，进入流程3
  • 否则，继续执行流程2

3.3 流程2

  1. 2:    CacheHit \Mode                // hit:    call or return imp
  2.                         //     }
  • 进入CacheHit流程，缓存命中流程

3.3.1 CacheHit

  1. .macro CacheHit
  2. .if $0 == NORMAL
  3.     TailCallCachedImp x17, x10, x1, x16    // authenticate and call imp
  4. .elseif $0 == GETIMP
  5.     mov    p0, p17
  6.     cbz    p0, 9f            // don't ptrauth a nil imp
  7.     AuthAndResignAsIMP x0, x10, x1, x16    // authenticate imp and re-sign as IMP
  • CacheHit：缓存命中流程
  • 查看Mode等于NORMAL的代码流程
  • 进入TailCallCachedImp流程

3.3.2 TailCallCachedImp

  1. .macro TailCallCachedImp
  2.     // $0 = cached imp, $1 = address of cached imp, $2 = SEL, $3 = isa
  3.     eor    $0, $0, $3
  4.     br    $0
  5. .endmacro
  • eor $0, $0, $3：按位异或，imp = imp ^ cls，相当于解码
  • br $0：跳转到指定imp函数地址

3.4 流程3

  1. 3:    cbz    p9, \MissLabelDynamic        //     if (sel == 0) goto Miss;
  2.     cmp    p13, p10            // } while (bucket >= buckets)
  3.     b.hs    1b
  • cbz p9, \MissLabelDynamic：

◦ p9寄存器：存储sel
◦ 如果sel为空，说明当前bucket未关联imp和sel，进入MissLabelDynamic流程
◦ MissLabelDynamic：即__objc_msgSend_uncached流程

  • cmp p13, p10：上一个bucket地址和buckets首地址比较
  • b.hs 1b：如果>=首地址，进入流程1
  • 否则，<首地址，继续执行代码

3.5 小于buckets首地址

  1. #if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
  2.     add    p13, p10, w11, UXTW #(1+PTRSHIFT)
  3.                         // p13 = buckets + (mask << 1+PTRSHIFT)
  4. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
  5.     add    p13, p10, p11, LSR #(48 - (1+PTRSHIFT))
  6.                         // p13 = buckets + (mask << 1+PTRSHIFT)
  7.                         // see comment about maskZeroBits
  8. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
  9.     add    p13, p10, p11, LSL #(1+PTRSHIFT)
  10.                         // p13 = buckets + (mask << 1+PTRSHIFT)
  11. #else
  12. #error Unsupported cache mask storage for ARM64.
  13. #endif
  14.     add    p12, p10, p12, LSL #(1+PTRSHIFT)
  15.                         // p12 = first probed bucket
  • 真机arm64架构，执行CACHE_MASK_STORAGE_HIGH_16的代码分支
  • add p13, p10, p11, LSR #(48 - (1+PTRSHIFT))：

◦ PTRSHIFT定义：#define PTRSHIFT 3
◦ p10寄存器：存储buckets首地址
◦ p11寄存器：存储cache首地址，即：_bucketsAndMaybeMask
◦ 由于_bucketsAndMaybeMask >> 48为mask，所以_bucketsAndMaybeMask >> 44等同于mask << 4
◦ buckets + (mask << 4)：将buckets进行内存平移，得到mask下标的bucket，赋值p13寄存器

  • add p12, p10, p12, LSL #(1+PTRSHIFT)：

◦ p12寄存器：存储sel下标
◦ buckets + (i << 4)：将buckets进行内存平移，得到指定下标的bucket，赋值p12寄存器

  • 继续执行流程4

3.6 流程4

  1.                         // do {
  2. 4:    ldp    p17, p9, [x13], #-BUCKET_SIZE    //     {imp, sel} = *bucket--
  3.     cmp    p9, p1                //     if (sel == _cmd)
  4.     b.eq    2b                //         goto hit
  5.     cmp    p9, #0                // } while (sel != 0 &&
  6.     ccmp    p13, p12, #0, ne        //     bucket > first_probed)
  7.     b.hi    4b
  • ldp p17, p9, [x13], #-BUCKET_SIZE：

◦ 将mask下标的bucket中imp和sel，分别赋值给p17和p9寄存器
◦ 执行x13 += (-16)的操作，赋值x13寄存器
◦ x13寄存器：上一个bucket地址

  • cmp p9, p1：当前bucket中的sel和传入的_cmd比较
  • b.eq 2b：相等，进入流程2
  • 否则，继续执行代码
  • cmp p9, #0：sel和#0比较
  • ccmp p13, p12, #0, ne：上一个bucket地址和指定下标bucket地址比较
  • b.hi 4b：如果sel存在，并且>指定下标bucket地址，进入流程4
  • 否则，继续执行LLookupEnd流程

3.6.1 LLookupEnd

  1. LLookupEnd\Function:
  2. LLookupRecover\Function:
  3.     b    \MissLabelDynamic
  • b \MissLabelDynamic：

◦ 进入MissLabelDynamic流程
◦ MissLabelDynamic：即__objc_msgSend_uncached流程

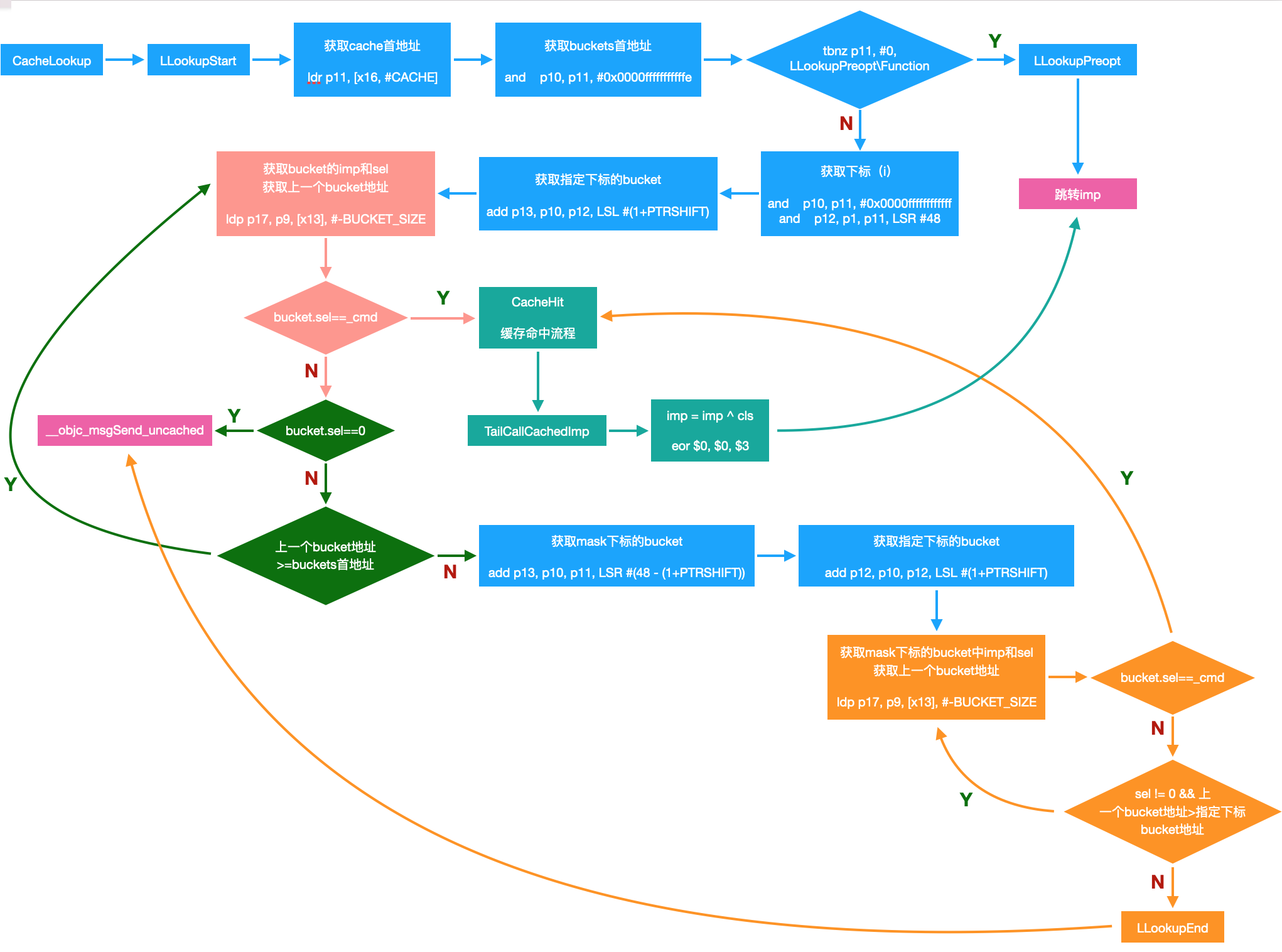

4. 流程图

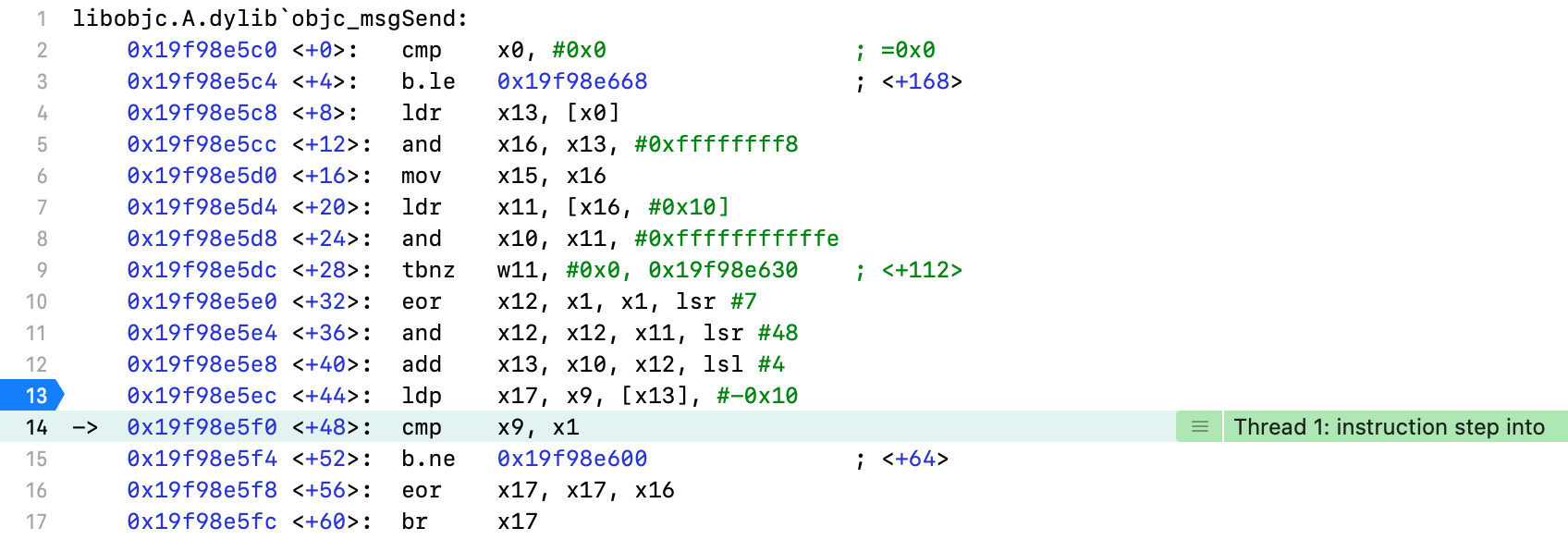

5. 真机运行汇编

真机运行项目，汇编结合动态调试，可以更高效的进行代码解读

5.1 命中断点

搭建App工程

创建LGPerson类，在main函数中，调用LGPerson实例方法

设置断点，运行项目，命中objc_msgSend断点

使用lldb，打印x0、x1寄存器，确定objc_msgSend断点由LGPerson实例方法触发

  1. (lldb) register read x1
  2.       x1 = 0x00000001040e264c  "sayNB"
  3. (lldb) register read x0
  4.       x0 = 0x00000002832453d0
  5. (lldb) po 0x00000002832453d0
  6. <LGPerson: 0x2832453d0>

5.2 汇编结合动态调试

汇编代码

  • 消息接收者和x0比较
  • 如果<=0，进入0x19f98e668函数地址
  • 实例对象取地址，赋值x13
  • x13 & mask，得到类对象地址，赋值x16
  • x16的值，赋值x15
  • 类对象首地址 + #0x10，得到cache，赋值x11
  • x11 & bucketsMask，得到buckets，赋值x10
  • 判断_bucketsAndMaybeMask的0号位不为0，进入0x19f98e630函数地址，查找共享缓存
  • 否则，继续执行代码
  • _cmd = _cmd >> 7，赋值x12
  • _bucketsAndMaybeMask >> 48，获取maybeMas
  • x12 & maybeMask，获取_cmd的下标
  • buckets + (i << 4)，内存平移，得到指定bucket，赋值x13
  • x13取地址，将imp和sel，分别赋值x17和x9
  • x13 += #-0x10，得到上一个bucket地址
  • …

使用lldb，打印x17寄存器，查看imp

  1. (lldb)  register read x17
  2.      x17 = 0x000000009b9473c8
  3. (lldb) register read x16
  4.      x16 = 0x00000001040e9548  (void *)0x00000001040e9520: LGPerson
  5. (lldb) po (IMP)(0x000000009b9473c8 ^ 0x00000001040e9548)
  6. (libobjc.A.dylib`-[NSObject debugDescription])
  • 使用imp ^ cls解码，然后输出imp

打印x9寄存器，查看sel

  1. (lldb) register read x9
  2.       x9 = 0x00000001d31c8c18
  3. (lldb) po (SEL)0x00000001d31c8c18
  4. "debugDescription"

打印函数地址的汇编代码，例如：打印“查找共享缓存”的汇编代码

  1. (lldb) dis -s 0x19f98e668
  2. libobjc.A.dylib`objc_msgSend:
  3.     0x19f98e668 <+168>: b.eq   0x19f98e68c               ; <+204>
  4.     0x19f98e66c <+172>: and    x10, x0, #0x7
  5.     0x19f98e670 <+176>: asr    x11, x0, #55
  6.     0x19f98e674 <+180>: cmp    x10, #0x7                 ; =0x7
  7.     0x19f98e678 <+184>: csel   x12, x11, x10, eq
  8.     0x19f98e67c <+188>: adrp   x10, 267833
  9.     0x19f98e680 <+192>: add    x10, x10, #0xb20          ; =0xb20
  10.     0x19f98e684 <+196>: ldr    x16, [x10, x12, lsl #3]

总结

快速查找流程为什么使用汇编实现？

  • 快速查找流程，即：方法缓存查找，目的就是提升效率。使用汇编实现，因为汇编代码最接近机器语言，可以最大程度优化存储空间与执行时间
  • 汇编代码对于动态参数、可变参数有更好的支持

快速查找流程：

  • 将类对象地址，内存平移16字节，取地址，得到cache首地址，即：_bucketsAndMaybeMask
  • _bucketsAndMaybeMask & bucketsMask，获取buckets首地址
  • 判断_bucketsAndMaybeMask的0号位不为0，进入LLookupPreopt流程，查找共享缓存
  • 否则，通过_bucketsAndMaybeMask >> 48，得到mask
  • (_cmd ^ (_cmd >> 7)) & mask，得到下标i。源码中的cache_hash函数
  • 通过i * 16得到偏移值，buckets首地址+偏移值，得到指定下标的bucket
  • 流程1：

◦ 读取bucket_t中的imp和sel
◦ 通过bucket_t - 16字节，读取上一个bucket

  • 流程2：

◦ 如果sel存在，并且等于_cmd，进入CacheHit缓存命中流程
◦ CacheHit流程：使用imp = imp ^ cls解码
◦ 跳转到指定imp函数地址

  • 流程3：

◦ 如果sel不存在，进入__objc_msgSend_uncached流程
◦ 上一个bucket地址和buckets首地址比较，如果>=，进入流程1
◦ 否则，<首地址，获取mask下标的bucket，进入流程4

  • 流程4：

◦ 读取bucket_t中的imp和sel
◦ 通过bucket_t - 16字节，读取上一个bucket
◦ 如果sel等于_cmd，进入流程2
◦ 如果sel存在，并且上一个bucket地址>指定下标bucket地址，进入流程4
◦ 否则，进入__objc_msgSend_uncached流程
