iOS底层原理--011：消息转发

1. instrumentObjcMessageSends辅助分析
- 1.1 导出日志
- 1.2 辅助分析
2. 快速转发
3. 慢速转发
4. 反汇编探索
- 4.1 CoreFoundation
- 4.2 resolveInstanceMethod两次调用
  - 影响方法决议第二次调用的因素
总结

1. instrumentObjcMessageSends辅助分析

objc源码中的logMessageSend函数，用于记录sel的执行日志，并输出文件到指定目录中

bool logMessageSend(bool isClassMethod,
                    const char *objectsClass,
                    const char *implementingClass,
                    SEL selector)
{
    char    buf[ 1024 ];
    // Create/open the log file
    if (objcMsgLogFD == (-1))
    {
        snprintf (buf, sizeof(buf), "/tmp/msgSends-%d", (int) getpid ());
        objcMsgLogFD = secure_open (buf, O_WRONLY | O_CREAT, geteuid());
        if (objcMsgLogFD < 0) {
            // no log file - disable logging
            objcMsgLogEnabled = false;
            objcMsgLogFD = -1;
            return true;
        }
    }
    // Make the log entry
    snprintf(buf, sizeof(buf), "%c %s %s %s\n",
            isClassMethod ? '+' : '-',
            objectsClass,
            implementingClass,
            sel_getName(selector));
    objcMsgLogLock.lock();
    write (objcMsgLogFD, buf, strlen(buf));
    objcMsgLogLock.unlock();
    // Tell caller to not cache the method
    return false;
}

在写入缓存的log_and_fill_cache函数中，如果objcMsgLogEnabled为真，且implementer存在，调用logMessageSend函数

static void
log_and_fill_cache(Class cls, IMP imp, SEL sel, id receiver, Class implementer)
{
#if SUPPORT_MESSAGE_LOGGING
    if (slowpath(objcMsgLogEnabled && implementer)) {
        bool cacheIt = logMessageSend(implementer->isMetaClass(),
                                      cls->nameForLogging(),
                                      implementer->nameForLogging(),
                                      sel);
        if (!cacheIt) return;
    }
#endif
    cls->cache.insert(sel, imp, receiver);
}

参数implementer在正常情况下一定存在，所以进入logMessageSend函数的关键条件取决于objcMsgLogEnabled的值

objc源码中，找到objcMsgLogEnabled的赋值

void instrumentObjcMessageSends(BOOL flag)
{
    bool enable = flag;
    // Shortcut NOP
    if (objcMsgLogEnabled == enable)
        return;
    // If enabling, flush all method caches so we get some traces
    if (enable)
        _objc_flush_caches(Nil);
    // Sync our log file
    if (objcMsgLogFD != -1)
        fsync (objcMsgLogFD);
    objcMsgLogEnabled = enable;
}

将参数flag赋值给objcMsgLogEnabled

不难看出，调用objc中的instrumentObjcMessageSends函数，将入参flag传入true，即可记录sel的调用日志，并输出文件到指定目录中

1.1 导出日志

搭建测试工程，在LGPerson中定义say666实例方法，但不实现该方法

在main.m文件中，写入以下代码：

#import <Foundation/Foundation.h>
#import "LGPerson.h"
extern void instrumentObjcMessageSends(BOOL flag);
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        LGPerson *per = [LGPerson alloc];
        instrumentObjcMessageSends(YES);
        [per say666];
        instrumentObjcMessageSends(NO);
    }
    return 0;
}
-------------------------
//输出结果：
-[LGPerson say666]: unrecognized selector sent to instance 0x10071b990

1.2 辅助分析

打开/tmp目录，找到msgSends开头的文件

+ LGPerson NSObject resolveInstanceMethod:
+ LGPerson NSObject resolveInstanceMethod:
- LGPerson NSObject forwardingTargetForSelector:
- LGPerson NSObject forwardingTargetForSelector:
- LGPerson NSObject methodSignatureForSelector:
- LGPerson NSObject methodSignatureForSelector:
+ LGPerson NSObject resolveInstanceMethod:
+ LGPerson NSObject resolveInstanceMethod:
- LGPerson NSObject doesNotRecognizeSelector:
- LGPerson NSObject doesNotRecognizeSelector:

日志中的每一个方法都会打印两次，此问题暂且无视

日志中，当调用的方法找不到时，在方法动态决议流程之后，系统还调用了消息转发流程，通过快速转发和慢速转发，给开发者另外两次挽救机会

2. 快速转发

forwardingTargetForSelector：返回未找到的消息首选重定向的对象

如果一个对象实现或继承此方法，并返回一个非nil和非self结果，则该返回的对象将用作新的接收方对象，消息将发送给该新对象。如果从这个方法返回self，代码将陷入死循环

如果你在非根类中实现这个方法，如果你的类对于给定的选择器没有返回任何东西，那么你应该返回调用super的实现的结果

该方法在慢速转发forwardInvocation:机制触发之前，重定向发送给它的未知消息。如果只想将消息重定向到另一个对象，并且比常规转发快一个数量级时，这是最好的选择。如果转发的目标是捕获NSInvocation，或者在转发期间操作参数或返回值，那么它就没有用了

在LGStudent中，实现say666实例方法

#import "LGStudent.h"
@implementation LGStudent
- (void)say666{
    NSLog(@"%s",__func__);
}
@end

在LGPerson中，实现forwardingTargetForSelector方法，并重定向给LGStudent实例对象

#import "LGPerson.h"
#import "LGStudent.h"
@implementation LGPerson
- (id)forwardingTargetForSelector:(SEL)aSelector{
    NSLog(@"forwardingTargetForSelector：%@，%@", self, NSStringFromSelector(aSelector));
    return [LGStudent alloc];
}
@end
-------------------------
//输出结果：
forwardingTargetForSelector：<LGPerson: 0x280078090>，say666
-[LGStudent say666]

3. 慢速转发

3.1 `methodSignatureForSelector`

返回一个NSMethodSignature对象，该对象包含指定SEL的方法签名

该方法用于协议的实现。此方法配合resolveInstanceMethod:一起使用，在消息转发期间必须创建NSInvocation对象。如果您的对象维护一个委托或能够处理它没有直接实现的消息，您应该重写此方法以返回适当的方法签名

案例

在LGPerson中，实现methodSignatureForSelector方法

@implementation LGPerson
- (id)forwardingTargetForSelector:(SEL)aSelector{
    NSLog(@"forwardingTargetForSelector：%@，%@", self, NSStringFromSelector(aSelector));
//    return [LGStudent alloc];
    return [super forwardingTargetForSelector:aSelector];
}
- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector{
    NSLog(@"methodSignatureForSelector：%@，%@", self, NSStringFromSelector(aSelector));
    return [super methodSignatureForSelector:aSelector];
}
@end
-------------------------
//输出结果：
forwardingTargetForSelector：<LGPerson: 0x28182c090>，say666
methodSignatureForSelector：<LGPerson: 0x28182c090>，say666
-[LGPerson say666]: unrecognized selector sent to instance 0x28182c090

如果想在LGPerson中触发methodSignatureForSelector，必须保证在forwardingTargetForSelector中，不能重定向到其他对象。即使重定向的对象未实现该方法，也会进入该对象的消息处理流程中
没有执行成功，需要返回方法签名，并配合forwardInvocation:一起使用

3.2 forwardInvocation

被子类重写用于将消息转发到其他对象

当向一个对象发送了一条它没有相应方法的消息时，运行时系统给接收方一个机会将消息委托给另一个接收方。它通过创建一个代表该消息的NSInvocation对象，并向接收者发送一个包含该NSInvocation对象作为参数的forwardInvocation:消息来委托该消息。然后，接收方的forwardInvocation:方法可以选择将消息转发到另一个对象。如果该对象也不能响应消息，它也将有机会转发它

forwardInvocation:方法的实现有两个任务：

定位可以响应调用中编码的消息的对象。该对象不必对所有消息都相同
使用invocation将消息发送到该对象。anInvocation将保存结果，运行时系统将提取该结果并将其交付给原始发送方

在LGPerson中，返回方法签名，并实现forwardInvocation方法

- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector{
    NSLog(@"methodSignatureForSelector：%@，%@", self, NSStringFromSelector(aSelector));
    if(aSelector==@selector(say666)){
        return [NSMethodSignature signatureWithObjCTypes:"v@:"];
    }
    return [super methodSignatureForSelector:aSelector];
}
- (void)forwardInvocation:(NSInvocation *)anInvocation{
    NSLog(@"forwardInvocation：%@，%@，%@", self, anInvocation.target, NSStringFromSelector(anInvocation.selector));
}
-------------------------
//输出结果：
forwardingTargetForSelector：<LGPerson: 0x280ab0090>，say666
methodSignatureForSelector：<LGPerson: 0x280ab0090>，say666
forwardInvocation：<LGPerson: 0x280ab0090>，<LGPerson: 0x280ab0090>，say666

解决系统崩溃的问题，也打印出指定方法中的Log，但此时并没有对say666方法进行处理

在系统层面，所有的方法和函数统称系统消息，也可称之为事务。对事务来说，我们可以立即处理，也可暂不处理。但anInvocation会保留，我们可以在后面适当的时机，继续用来消息的处理

案例

慢速转发机制，通过methodSignatureForSelector:获得方法签名，创建要转发的NSInvocation对象。所以我们需要预先提供正确的方法签名

在LGStudent中，实现say:方法，传入NSString参数

#import "LGStudent.h"
@implementation LGStudent
- (void)say:(NSString *)str{
    NSLog(@"%s，say：%@", __func__, str);
}
@end

在methodSignatureForSelector方法中，返回正确的方法签名

- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector{
    NSLog(@"methodSignatureForSelector：%@，%@", self, NSStringFromSelector(aSelector));
    if(aSelector==@selector(say666)){
        return [NSMethodSignature signatureWithObjCTypes:"v@:@"];
    }
    return [super methodSignatureForSelector:aSelector];
}

在forwardInvocation方法中，对消息进行转发处理

- (void)forwardInvocation:(NSInvocation *)anInvocation{
    if(anInvocation.selector==@selector(say666)){
        LGStudent *s = [LGStudent alloc];
        anInvocation.target=s;
        anInvocation.selector=@selector(say:);
        NSString *str = @"hahaha~";
        [anInvocation setArgument:&str atIndex:2];
        [anInvocation invoke];
        return;
    }
    NSLog(@"forwardInvocation：%@，%@，%@", self, anInvocation.target, NSStringFromSelector(anInvocation.selector));
}
-------------------------
//输出结果：
forwardingTargetForSelector：<LGPerson: 0x283918110>，say666
methodSignatureForSelector：<LGPerson: 0x283918110>，say666
-[LGStudent say:]，say：hahaha~

传入参数的index为2，因为0和1被objc_msgSend的self和_cmd占用

forwardInvocation:的实现可以做的不仅仅是转发消息，还可以用于合并响应各种不同消息的代码，从而避免为每个选择器编写单独的方法的必要性。在对给定消息的响应中，forwardInvocation:方法还可能涉及多个其他对象，而不是将其转发给一个对象

NSObject的forwardInvocation实现：内部调用doesNotRecognizeSelector:方法，它不转发任何信息。因此，如果不实现forwardInvocation:，那么向对象发送无法识别的消息将引发异常

3.3 doesNotRecognizeSelector

处理接收者不能识别的消息

当对象接收到无法响应或转发的aSelector消息时，运行时系统就会调用此方法。这个方法反过来引发NSInvalidArgumentException，并生成一个错误消息

案例

在LGPerson中，定义并实现sayNB方法

- (void)sayNB {
    NSLog(@"如果不覆盖此方法，将会得到一个异常");
    [self doesNotRecognizeSelector:_cmd];
}

LGStudent继承自LGPerson，如果子类没有重写父类方法，调用该方法，此时就会抛出异常

LGStudent *s = [LGStudent alloc];
[s sayNB];
-------------------------
//输出结果：
如果不覆盖此方法，将会得到一个异常
-[LGStudent sayNB]: unrecognized selector sent to instance 0x280f48070

4. 反汇编探索

4.1 `CoreFoundation`

如何查看消息转发的调用流程？

在forwardingTargetForSelector中设置断点，查看函数调用栈

消息转发流程：_CF_forwarding_prep_0→___forwarding___→forwardingTargetForSelector:

消息转发在CoreFoundation框架中调用，但CF框架并没有完全开源，我们只能通过反汇编的方式进行探索

先使用真机或模拟器运行项目，得到CF框架可执行文件的路径

image list
-------------------------
[  5] F80FCA31-BF76-3293-8BC6-1729588AE8B6 0x000000018c052000 /Users/zang/Library/Developer/Xcode/iOS DeviceSupport/14.0 (18A373)/Symbols/System/Library/Frameworks/CoreFoundation.framework/CoreFoundation

使用Hopper打开CoreFoundation可执行文件，搜索forwarding

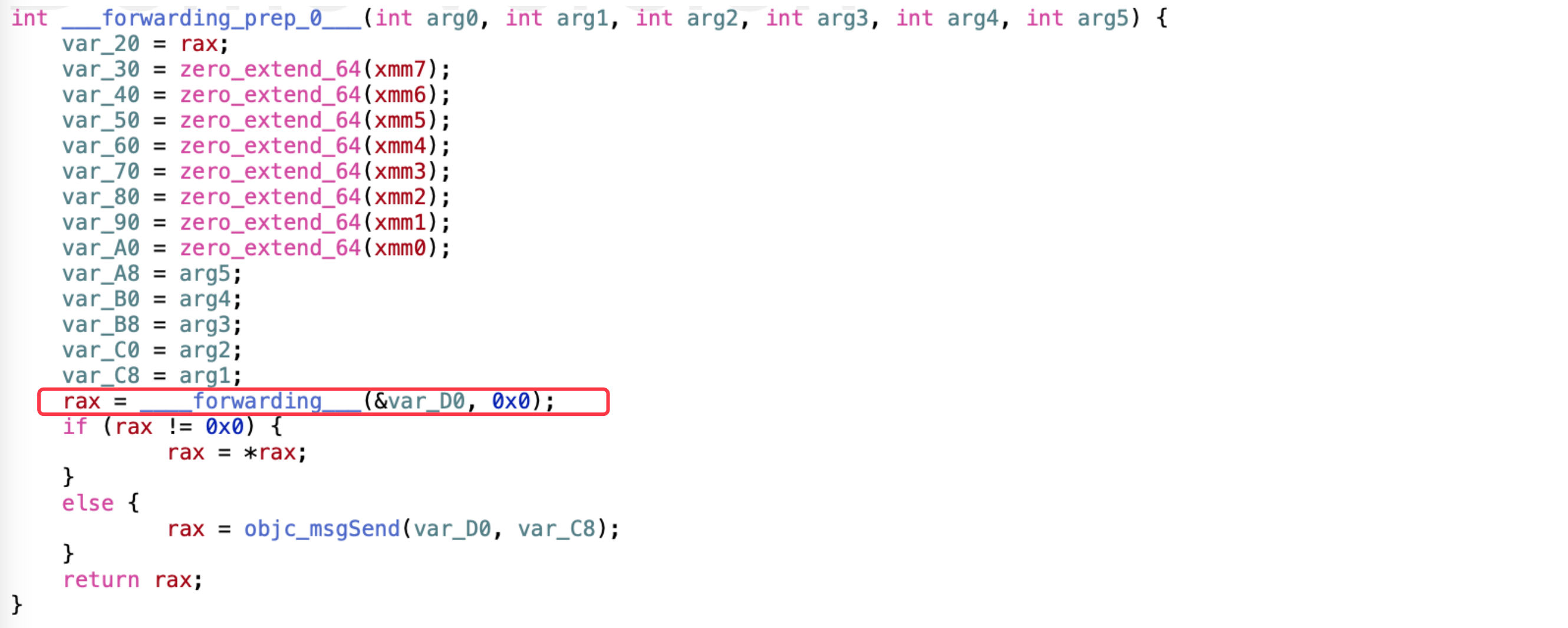

找到_CF_forwarding_prep_0函数，使用伪代码查看

方法内部调用___forwarding___函数

进入___forwarding___函数

如果forwardingTargetForSelector方法未实现，继续执行代码。否则，跳转至loc_64a67
进入快速转发流程，调用forwardingTargetForSelector方法，如果返回nil，跳转至loc_64a67。否则，表示问题已解决，继续向下执行

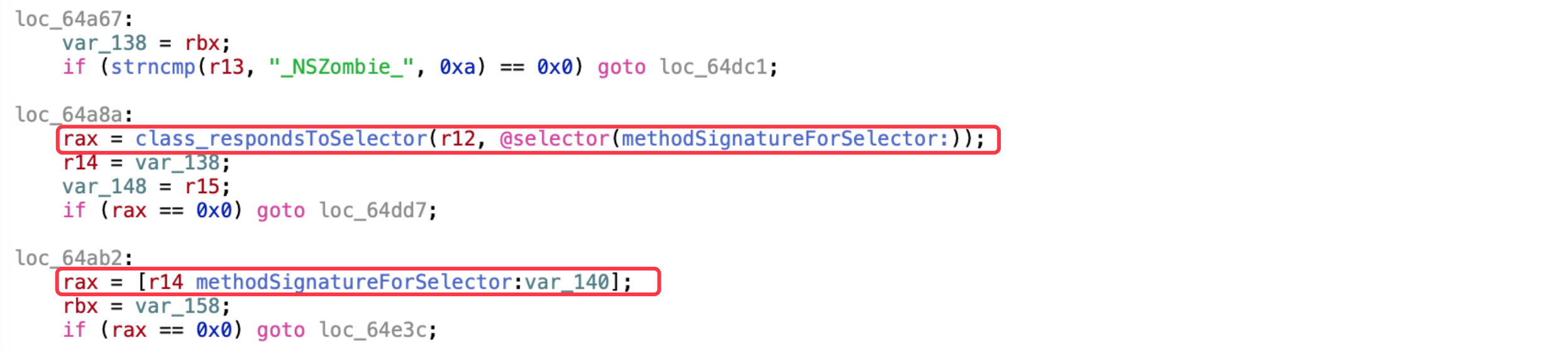

进入loc_64a67流程

进入此流程，表示forwardingTargetForSelector未实现，或者快速转发流程未能解决问题
如果methodSignatureForSelector方法已实现，继续执行代码
进入慢速转发流程，调用methodSignatureForSelector方法，如果返回值不为nil，继续向下执行

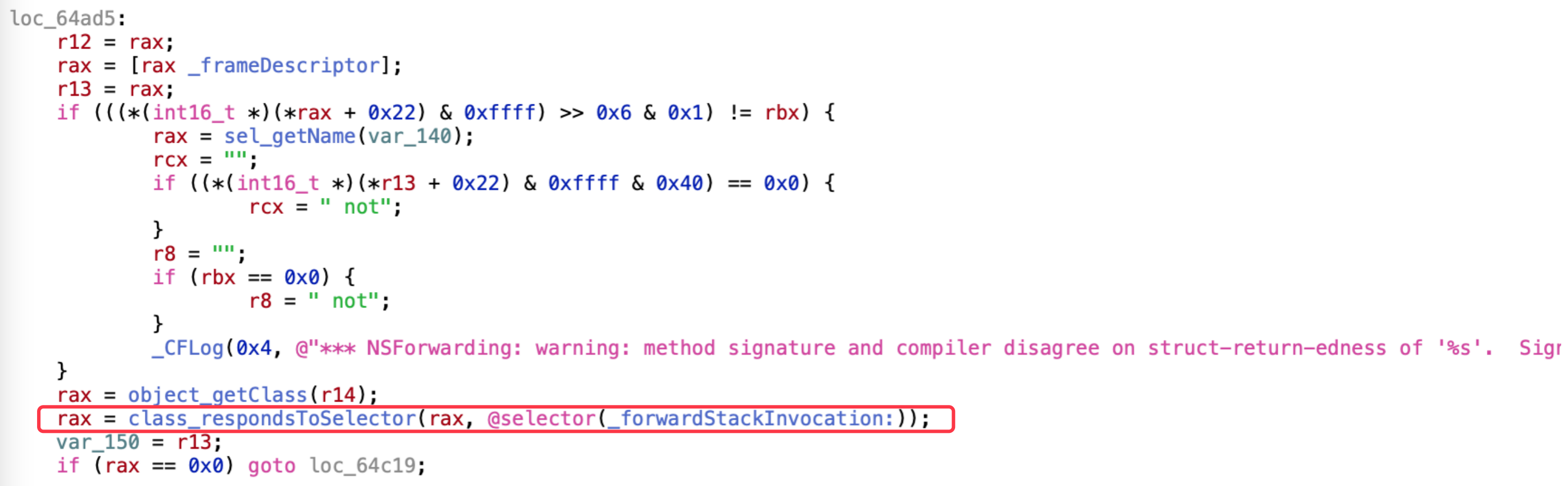

继续向下执行，进入loc_64ad5流程

_forwardStackInvocation方法为CF中的内部方法，外部无法调用
如果_forwardStackInvocation方法未实现，跳转至loc_64c19

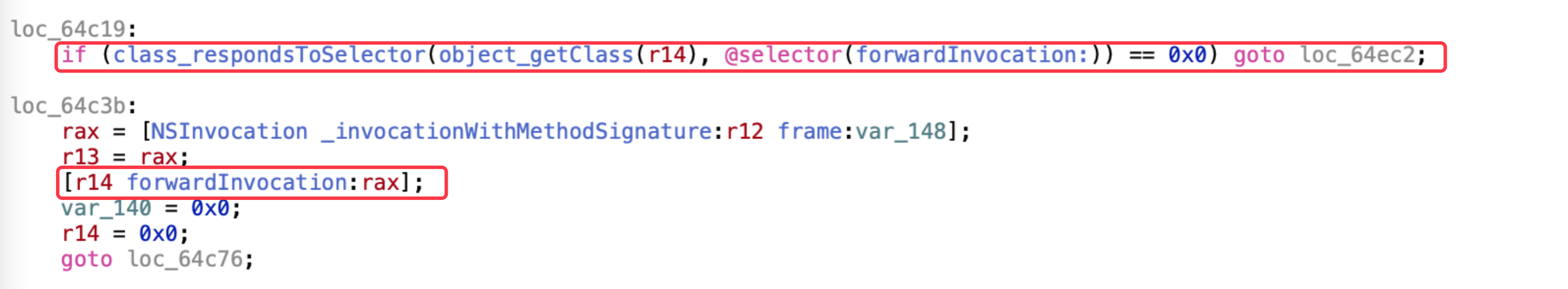

进入loc_64c19流程

进入快速转发流程的第二步，如果forwardInvocation方法已实现，调用该方法

4.2 resolveInstanceMethod两次调用

resolveInstanceMethod方法的第一次调用，属于方法动态决议的正常流程。而第二次调用，在慢速转发流程的第一步，methodSignatureForSelector方法调用之后出发

查看第二次resolveInstanceMethod方法的函数调用栈：

CoreFoundation框架：___forwarding___→-[NSObject(NSObject) methodSignatureForSelector:]→__methodDescriptionForSelector→
objc：class_getInstanceMethod→resolveMethod_locked→resolveInstanceMethod

使用Hopper打开CoreFoundation可执行文件，顺着___forwarding___流程，代码向下执行，找到methodSignatureForSelector:方法

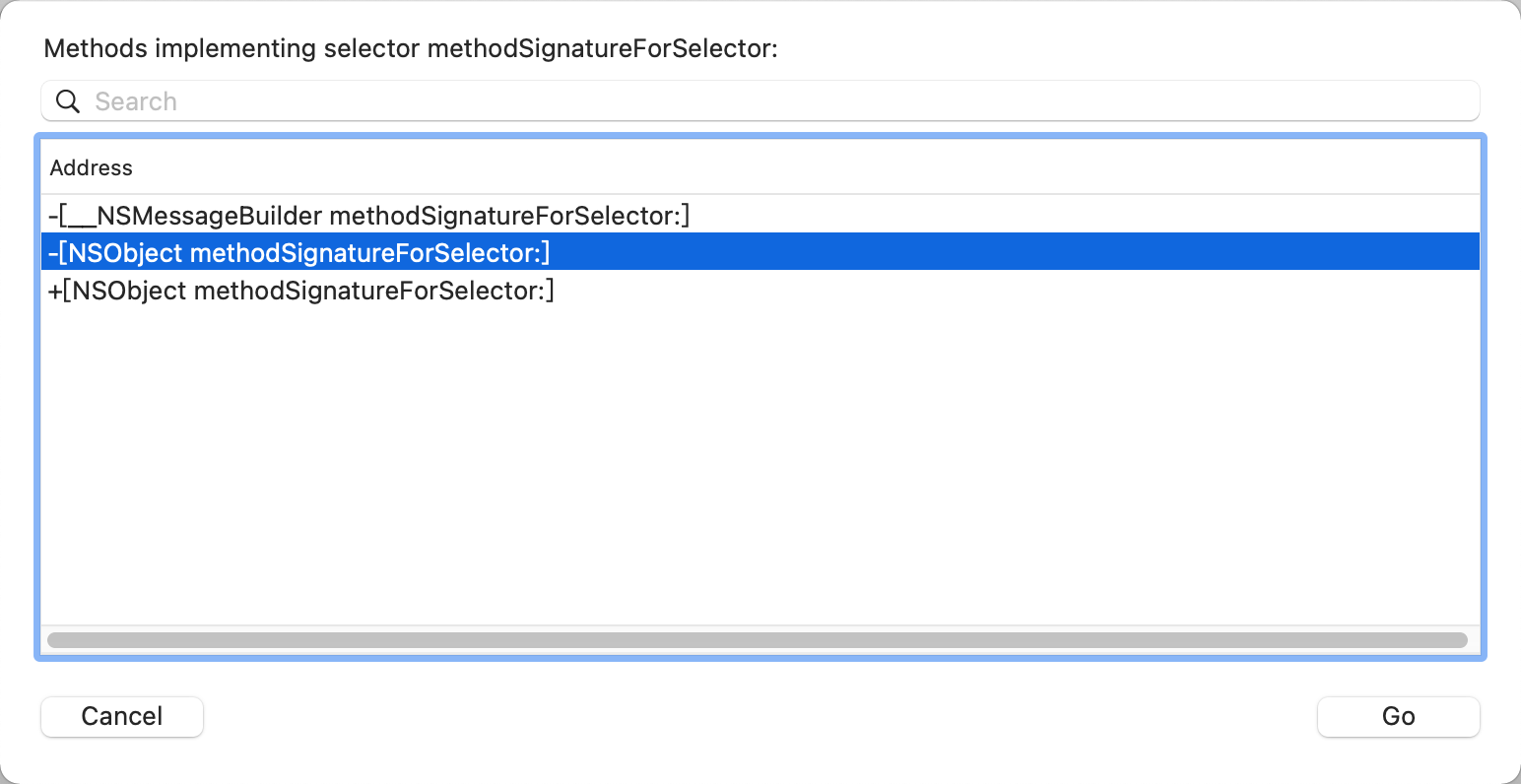

双击methodSignatureForSelector:方法，选择-[NSObject(NSObject) methodSignatureForSelector:]

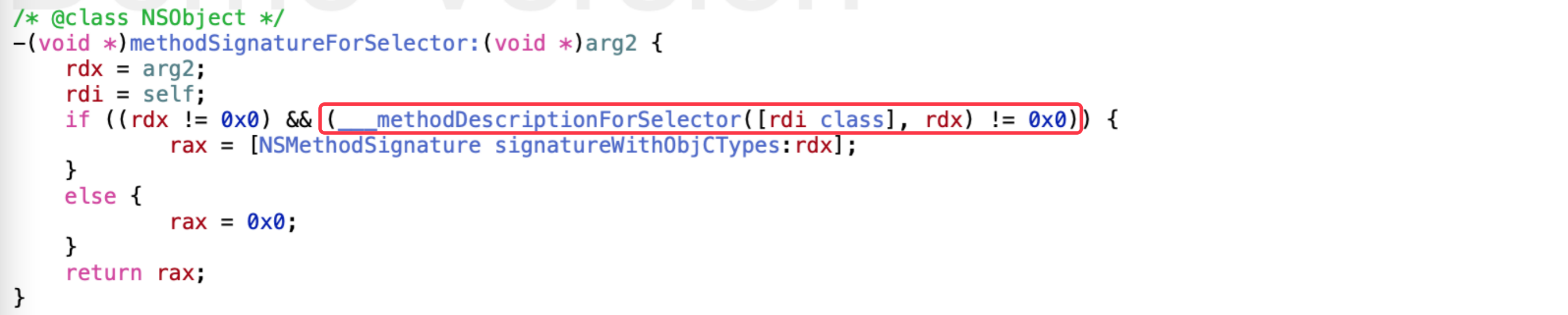

进入methodSignatureForSelector:方法

进入___methodDescriptionForSelector方法，代码向下执行，内部会调用objc中的class_getInstanceMethod函数

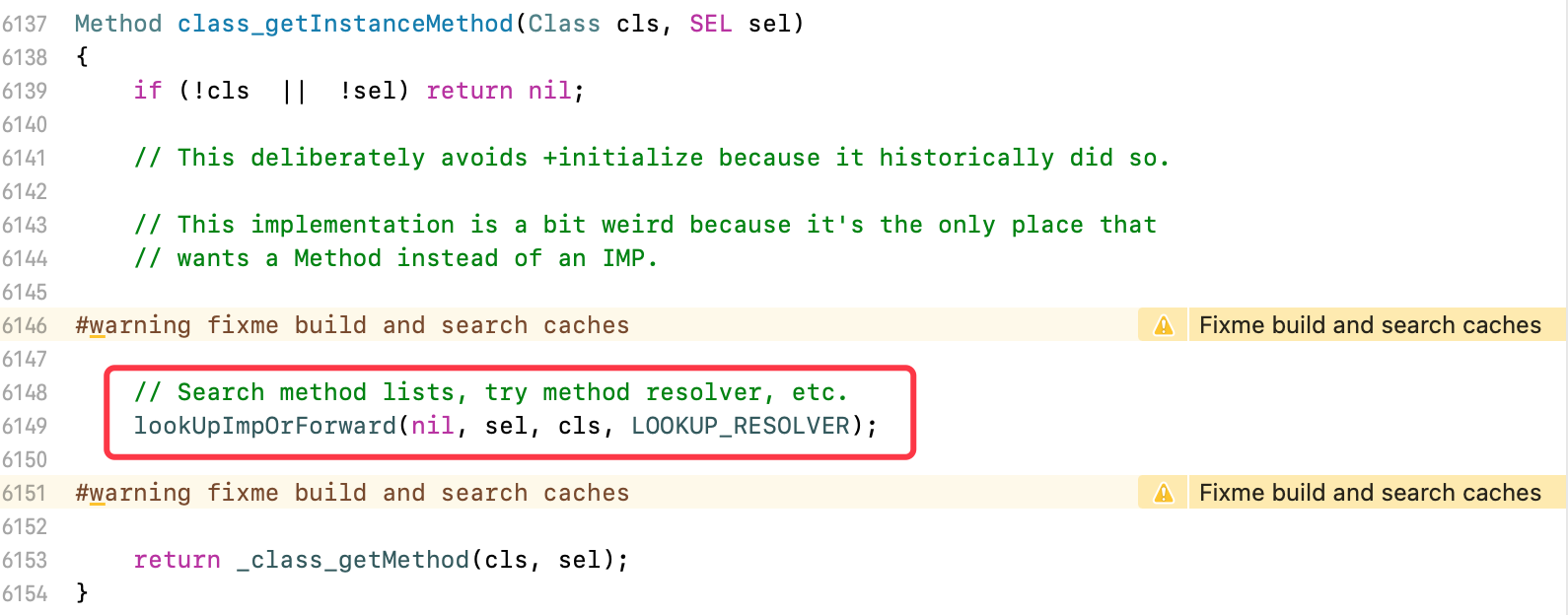

来到objc源码，class_getInstanceMethod函数中，内部调用了方法慢速查找的lookUpImpOrForward函数

如果方法找不到，第二次进入方法动态决议流程，系统再一次给出挽救机会

影响方法决议第二次调用的因素

快速转发流程返回对象

- (id)forwardingTargetForSelector:(SEL)aSelector{
    return [LGStudent alloc];
}
-------------------------
//输出结果：
resolveInstanceMethod：LGPerson，sayNB
forwardingTargetForSelector：<LGPerson: 0x28176c0e0>，sayNB
-[LGStudent sayNB]

不会进入二次调用流程

慢速转发methodSignatureForSelector中，返回方法签名

- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector{
    if(aSelector==@selector(sayNB)){
        return [NSMethodSignature signatureWithObjCTypes:"v@:@"];
    }
    return [super methodSignatureForSelector:aSelector];
}
-------------------------
//输出结果：
resolveInstanceMethod：LGPerson，sayNB
forwardingTargetForSelector：<LGPerson: 0x281590070>，sayNB
methodSignatureForSelector：<LGPerson: 0x281590070>，sayNB
resolveInstanceMethod：LGPerson，_forwardStackInvocation:
forwardInvocation：<LGPerson: 0x281590070>，<LGPerson: 0x281590070>，sayNB
-[LGPerson sayNB]: unrecognized selector sent to instance 0x281590070

进入二次调用流程，查找_forwardStackInvocation方法，然后进入forwardInvocation流程

慢速转发methodSignatureForSelector中，返回nil

- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector{
    return [super methodSignatureForSelector:aSelector];
}
-------------------------
//输出结果：
resolveInstanceMethod：LGPerson，sayNB
forwardingTargetForSelector：<LGPerson: 0x280e2c020>，sayNB
methodSignatureForSelector：<LGPerson: 0x280e2c020>，sayNB
resolveInstanceMethod：LGPerson，sayNB
-[LGPerson sayNB]: unrecognized selector sent to instance 0x280e2c020

进入二次调用流程，再次查找之前的sel

在消息转发流程中，对sel进行imp修复

- (void)say666{
    NSLog(@"%@ - %s",self , __func__);
}
- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector{
    NSLog(@"methodSignatureForSelector：%@，%@", self, NSStringFromSelector(aSelector));
    if(aSelector==@selector(sayNB)){
        Class cls = objc_getClass(NSStringFromClass(self.class).UTF8String);
        IMP sayNBImp     = class_getMethodImplementation(cls, @selector(say666));
        Method method    = class_getInstanceMethod(cls, @selector(say666));
        const char *type = method_getTypeEncoding(method);
        class_addMethod(cls, aSelector, sayNBImp, type);
    }
    return [super methodSignatureForSelector:aSelector];
}
- (void)forwardInvocation:(NSInvocation *)anInvocation{
    NSLog(@"forwardInvocation：%@，%@，%@", self, anInvocation.target, NSStringFromSelector(anInvocation.selector));
    if(anInvocation.selector==@selector(sayNB)){
        [anInvocation invoke];
    }
}
-------------------------
//输出结果：
resolveInstanceMethod：LGPerson，sayNB
forwardingTargetForSelector：<LGPerson: 0x2816e8040>，sayNB
methodSignatureForSelector：<LGPerson: 0x2816e8040>，sayNB
resolveInstanceMethod：LGPerson，_forwardStackInvocation:
forwardInvocation：<LGPerson: 0x2816e8040>，<LGPerson: 0x2816e8040>，sayNB
<LGPerson: 0x2816e8040> - -[LGPerson say666]

不会进入二次调用流程
一旦sel被修复，无论methodSignatureForSelector方法是否实现，是否返回方法签名，都会进入forwardInvocation流程

总结：

如果快速转发流程，forwardingTargetForSelector方法返回对象，不会再次进入方法动态决议流程
如果慢速转发流程，methodSignatureForSelector方法返回签名，再次进入方法动态决议流程，查找_forwardStackInvocation方法，然后进入forwardInvocation流程
如果慢速转发流程，methodSignatureForSelector方法返回nil，再次进入方法动态决议流程，查找sayNB方法
如果消息转发流程中，对sel进行修复，不会再次进入方法动态决议流程。一旦sel被修复，无论methodSignatureForSelector方法是否实现，是否返回方法签名，都会进入forwardInvocation流程

总结

instrumentObjcMessageSends辅助分析：

用于记录sel的执行日志，并输出文件到指定目录中
输出位置：/tmp目录下msgSends开头的文件

快速转发：

forwardingTargetForSelector：返回未找到的消息首选重定向的对象
如果返回self，代码将陷入死循环

慢速转发：

methodSignatureForSelector：返回一个NSMethodSignature对象，该对象包含指定SEL的方法签名

◦ 此方法配合resolveInstanceMethod:一起使用，在消息转发期间必须创建NSInvocation对象

resolveInstanceMethod：被子类重写用于将消息转发到其他对象

◦ 创建一个代表该消息的NSInvocation对象，可以选择将消息转发到另一个对象
◦ resolveInstanceMethod可以暂不处理消息，但anInvocation会保留。我们可以在后面适当的时机，继续用来消息的处理

doesNotRecognizeSelector：处理接收者不能识别的消息

◦ 当对象接收到无法响应或转发的aSelector消息时，运行时系统就会调用此方法。这个方法反过来引发NSInvalidArgumentException，并生成一个错误消息

反汇编CoreFoundation：

消息转发流程：_CF_forwarding_prep_0→___forwarding___→forwardingTargetForSelector:
消息转发在CoreFoundation框架中调用，但CF框架并没有完全开源，只能通过反汇编的方式进行探索

反汇编resolveInstanceMethod两次调用：

resolveInstanceMethod方法的第一次调用，属于方法动态决议的正常流程
第二次调用，在慢速转发流程的第一步，methodSignatureForSelector方法调用之后出发

第二次resolveInstanceMethod方法的函数调用栈：

CoreFoundation框架：___forwarding___→-[NSObject(NSObject) methodSignatureForSelector:]→__methodDescriptionForSelector→
objc：class_getInstanceMethod→resolveMethod_locked→resolveInstanceMethod

影响方法决议第二次调用的因素：

如果快速转发流程，forwardingTargetForSelector方法返回对象，不会再次进入方法动态决议流程
如果慢速转发流程，methodSignatureForSelector方法返回签名，再次进入方法动态决议流程，查找_forwardStackInvocation方法，然后进入forwardInvocation流程
如果慢速转发流程，methodSignatureForSelector方法返回nil，再次进入方法动态决议流程，查找sayNB方法
如果消息转发流程中，对sel进行修复，不会再次进入方法动态决议流程。一旦sel被修复，无论methodSignatureForSelector方法是否实现，是否返回方法签名，都会进入forwardInvocation流程
