iOS底层原理--014：分类的加载原理

1. 分类的本质
- 1.1 cpp文件探索
- 1.2 objc源码探索
2. rw & ro & rwe
- 2.1 什么是rw、ro和rwe?
- 2.2 类的结构里面为什么会有rw和ro以及rwe?
3. 指针强转数据结构
4. rwe的赋值
- 4.1 赋值流程
- 4.2 attachCategories反推思路
  - 4.2.1 attachToClass函数
  - 4.2.2 load_categories_nolock函数
5. attachList算法
6. 分类加载流程
7. attachList分析
总结

1. 分类的本质

创建LGPerson的LG分类

@interface LGPerson (LG) <NSObject>
@property (nonatomic, copy) NSString *c_name;
- (void)c_say66;
+ (void)say99;
@end
@implementation LGPerson (LG)
- (void)c_say66{
    NSLog(@"%@ - %s",self , __func__);
}
+ (void)say99{
    NSLog(@"%@ - %s",self , __func__);
}
@end

1.1 `cpp`文件探索

转为cpp文件

clang -rewrite-objc main.m -o main.cpp

打开cpp文件，搜索LGPerson_$_LG

static struct _category_t _OBJC_$_CATEGORY_LGPerson_$_LG __attribute__ ((used, section ("__DATA,__objc_const"))) =
{
    "LGPerson",
    0, // &OBJC_CLASS_$_LGPerson,
    (const struct _method_list_t *)&_OBJC_$_CATEGORY_INSTANCE_METHODS_LGPerson_$_LG,
    (const struct _method_list_t *)&_OBJC_$_CATEGORY_CLASS_METHODS_LGPerson_$_LG,
    0,
    (const struct _prop_list_t *)&_OBJC_$_PROP_LIST_LGPerson_$_LG,
};

分类被转为category_t结构体，设置的分类名称和主类信息分别为LGPerson和0，这些显然是错误的数据。因为分类是运行时加载，此时编译阶段，设置的数据只是临时占位

category_t结构体

struct _category_t {
    const char *name;
    struct _class_t *cls;
    const struct _method_list_t *instance_methods;
    const struct _method_list_t *class_methods;
    const struct _protocol_list_t *protocols;
    const struct _prop_list_t *properties;
};

name：分类名称
cls：主类
instance_methods：实例方法列表
class_methods：类方法列表
protocols：协议列表
properties：属性列表

分类没有所属的元类，所以实例方法和类方法都存储在分类中，分别存储在instance_methods和class_methods两个列表中

实例方法

static struct /*_method_list_t*/ {
    unsigned int entsize;  // sizeof(struct _objc_method)
    unsigned int method_count;
    struct _objc_method method_list[1];
} _OBJC_$_CATEGORY_INSTANCE_METHODS_LGPerson_$_LG __attribute__ ((used, section ("__DATA,__objc_const"))) = {
    sizeof(_objc_method),
    1,
    {{(struct objc_selector *)"c_say66", "v16@0:8", (void *)_I_LGPerson_LG_c_say66}}
};

包含实例方法c_say66，但没有生成c_name属性的getter/setter方法，所以分类中需要使用关联对象的方式实现成员变量的效果

类方法

static struct /*_method_list_t*/ {
    unsigned int entsize;  // sizeof(struct _objc_method)
    unsigned int method_count;
    struct _objc_method method_list[1];
} _OBJC_$_CATEGORY_CLASS_METHODS_LGPerson_$_LG __attribute__ ((used, section ("__DATA,__objc_const"))) = {
    sizeof(_objc_method),
    1,
    {{(struct objc_selector *)"say99", "v16@0:8", (void *)_C_LGPerson_LG_say99}}
};

包含类方法say99

协议列表

static struct /*_protocol_list_t*/ {
    long protocol_count;  // Note, this is 32/64 bit
    struct _protocol_t *super_protocols[1];
} _OBJC_CATEGORY_PROTOCOLS_$_LGPerson_$_LG __attribute__ ((used, section ("__DATA,__objc_const"))) = {
    1,
    &_OBJC_PROTOCOL_NSObject
};

包含协议NSObject

属性

static struct /*_prop_list_t*/ {
    unsigned int entsize;  // sizeof(struct _prop_t)
    unsigned int count_of_properties;
    struct _prop_t prop_list[1];
} _OBJC_$_PROP_LIST_LGPerson_$_LG __attribute__ ((used, section ("__DATA,__objc_const"))) = {
    sizeof(_prop_t),
    1,
    {{"c_name","T@\"NSString\",C,N"}}
};

包含属性c_name

1.2 `objc`源码探索

打开objc源码，搜索struct category_t

struct category_t {
    const char *name;
    classref_t cls;
    WrappedPtr<method_list_t, PtrauthStrip> instanceMethods;
    WrappedPtr<method_list_t, PtrauthStrip> classMethods;
    struct protocol_list_t *protocols;
    struct property_list_t *instanceProperties;
    // Fields below this point are not always present on disk.
    struct property_list_t *_classProperties;
    method_list_t *methodsForMeta(bool isMeta) {
        if (isMeta) return classMethods;
        else return instanceMethods;
    }
    property_list_t *propertiesForMeta(bool isMeta, struct header_info *hi);
    protocol_list_t *protocolsForMeta(bool isMeta) {
        if (isMeta) return nullptr;
        else return protocols;
    }
};

源码中的category_t结构，和C++代码中的略有差异
将属性分为对象属性和类属性，但对于类属性并不支持

2. rw & ro & rwe

2.1 什么是`rw`、`ro`和`rwe`?

ro属于clean memory，在编译即确定的内存空间，只读，加载后不会改变内容的空间
rw属于dirty memory，是运行时结构，可读可写，可以向类中添加属性、方法等，在运行时会改变的内存
rwe相当于类的额外信息，因为在实际使用过程中，只有很少的类会真正的改变他们的内容，所以为避免资源的消耗就有了rwe

2.2 类的结构里面为什么会有`rw`和`ro`以及`rwe`?

rw中包括ro和rwe

◦ 类的属性和方法在运行时可进行更改，例如：使用category或Runtime API。因为ro是只读的，所以需要在rw中来跟踪这些东西
◦ 日常开发中，只有少部分类会被更改它们的属性和方法，为了让dirty memory占用更少的空间，把rw中可变的部分抽取出来为rwe

运行时，如果需要动态向类中添加方法协议等，会创建rwe，并将ro的数据优先attache到rwe中。在读取时会优先返回rwe的数据，如果rwe没有被初始化，则返回ro的数据
dirty memory比clean memory更昂贵，当系统物理内存紧张的时候，会回收掉clean memory内存，所以clean memory越多越好，dirty memory越少越好

3. 指针强转数据结构

3.1 原理分析

在_read_images函数中，【第九步】类的加载处理，调用realizeClassWithoutSwift函数，通过cls的data函数，可强转为class_ro_t结构体指针

auto ro = (const class_ro_t *)cls->data();

cls的data函数，内部调用bits的data函数

class_rw_t *data() const {
    return bits.data();
}

bits的data函数，将位运算后的地址强转为class_rw_t结构体指针

class_rw_t* data() const {
    return (class_rw_t *)(bits & FAST_DATA_MASK);
}

bits是uintptr_t指针类型，和FAST_DATA_MASK进行&操作，返回的还是一个地址指针。地址指针的特性，可对其进行取值、内存平移和类型强转等操作。而这里就使用到类型强转，将地址指针强转为class_rw_t结构体指针，只要内存结构一致，即可正常解析

3.2 `llvm`源码探索

打开llvm源码，搜索class_ro_t

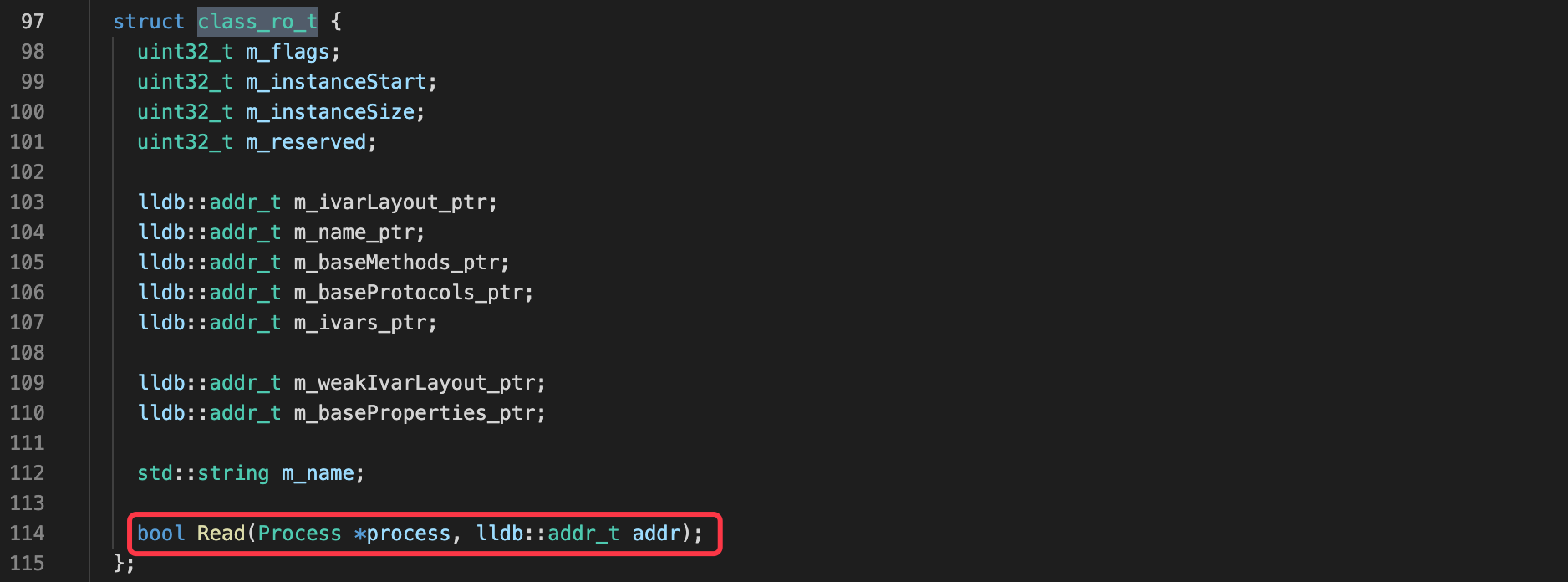

找到class_ro_t结构体，其中Read函数，读取地址，为结构体成员变量赋值

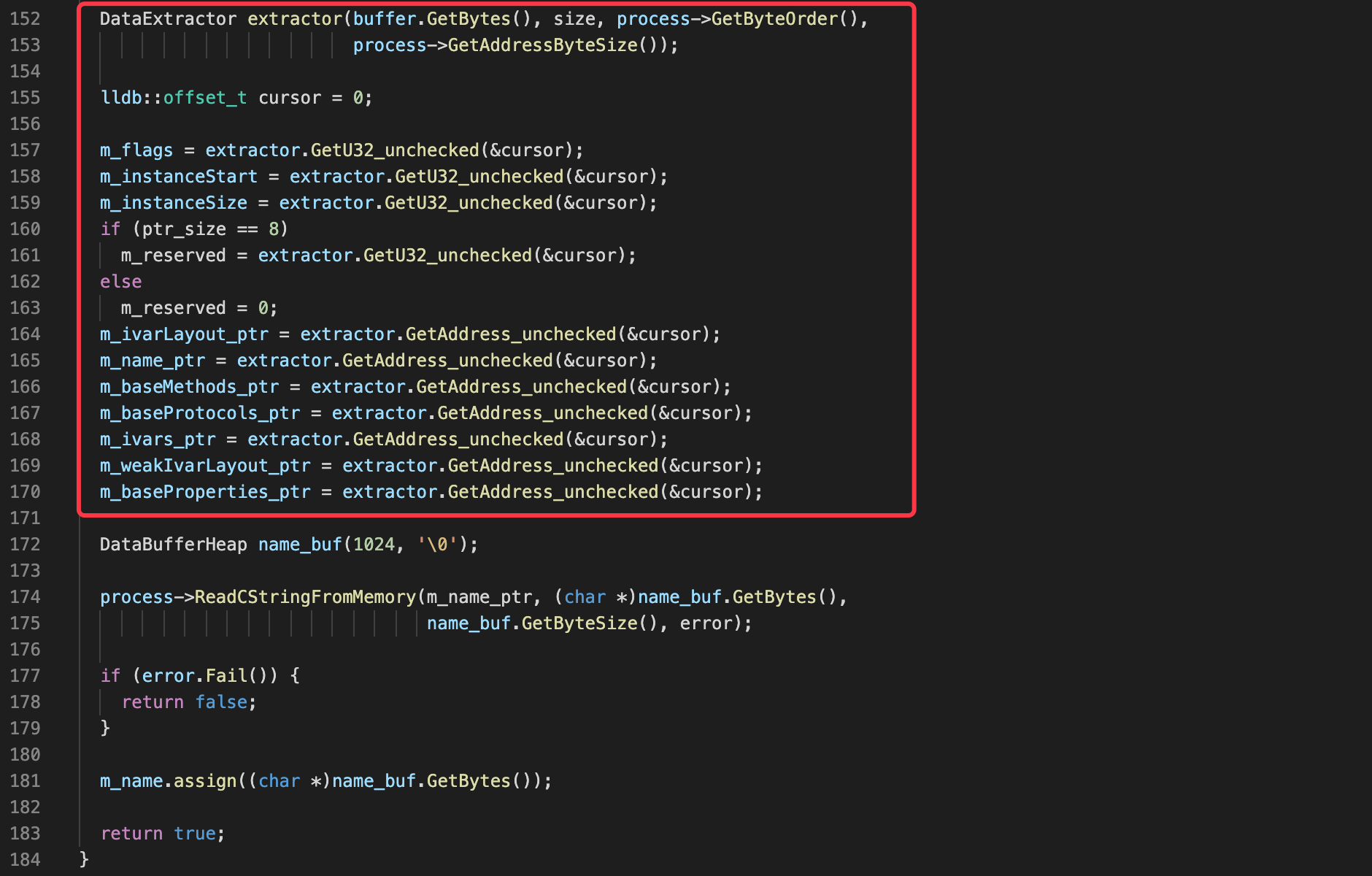

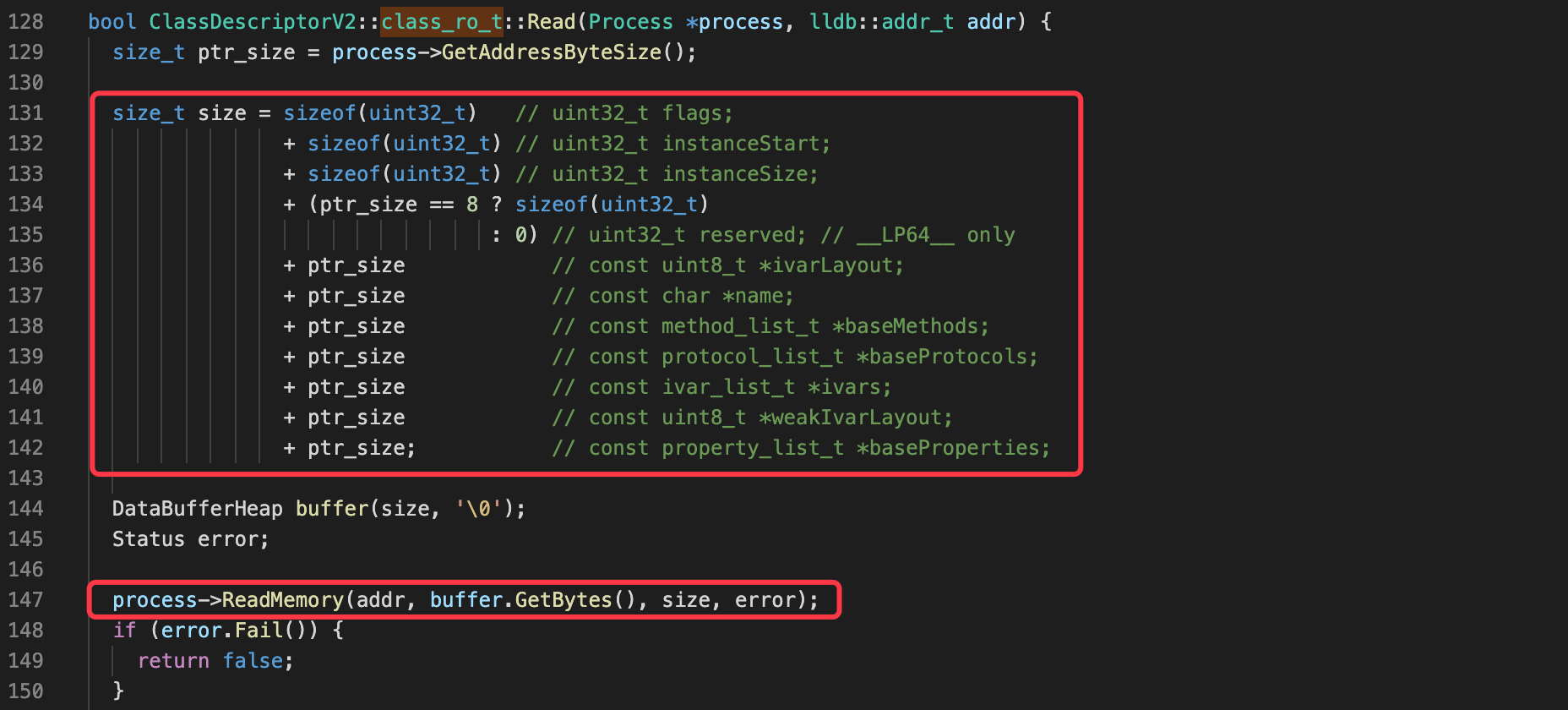

进入Read函数

计算结构体占用的大小
读取内存地址

通过内存地址得到extractor
使用extractor调用Get函数得到指定成员变量的值
传入的cursor为偏移值，地址传递，在函数内部会对齐修改

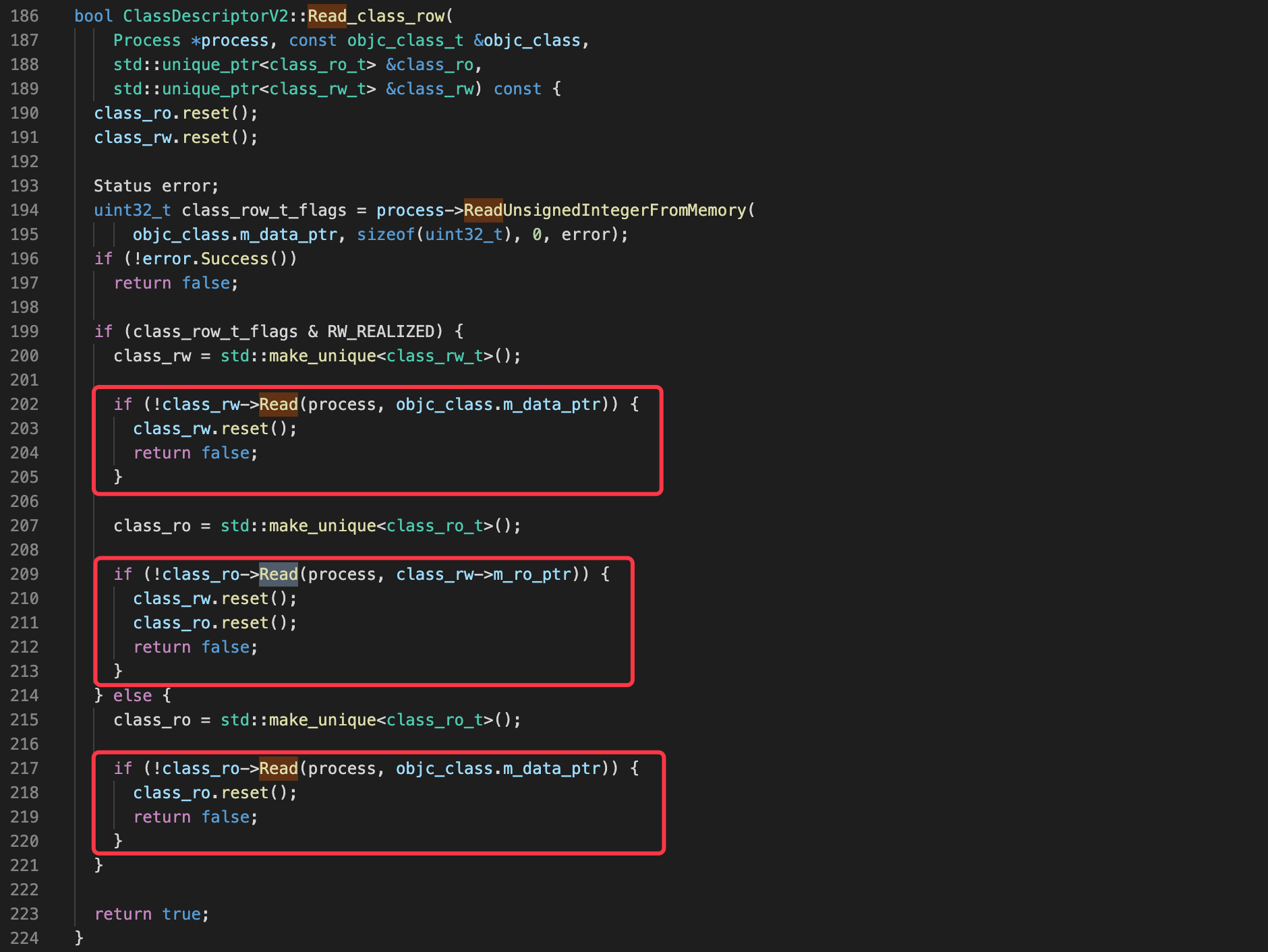

调用Read函数的时机，例如：lldb通过一个地址，输出cls的rw、ro结构

调用结构体Read函数，将地址中的值转换为结构体成员变量
返回转换结果是否成功

案例

class_getInstanceMethod方法，返回Method类型，而Method类型的本质是method_t结构体指针，我们可以定义内存结构相同的结构体，将其进行强转

定义自定义结构体z_objc_method

struct z_objc_method {
    SEL _Nonnull method_name;
    char * _Nullable method_types;
    IMP _Nonnull method_imp;
};

在main函数中，调用class_getInstanceMethod方法，将其进行强转

Method m = class_getInstanceMethod(LGPerson.class, @selector(say666));
struct z_objc_method *ptr = (struct z_objc_method *)m;
-------------------------
(lldb) p *ptr
(z_objc_method) $0 = {
  method_name = "say666"
  method_types = 0x0000000100003f79 "v16@0:8"
  method_imp = 0x0000000100003b10 (objc_test`-[LGPerson say666])
}

4. rwe的赋值

4.1 赋值流程

rwe在class_rw_t结构体中，使用extAllocIfNeeded函数赋值

struct class_rw_t {
    ...
    class_rw_ext_t *extAllocIfNeeded() {
        auto v = get_ro_or_rwe();
        if (fastpath(v.is<class_rw_ext_t *>())) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext);
        } else {
            return extAlloc(v.get<const class_ro_t *>(&ro_or_rw_ext));
        }
    }
    ...
}

如果rwe不存在，调用extAlloc函数进行开辟

extAllocIfNeeded函数在动态添加/修改属性和方法时被调用，其中关键调用者为attachCategories函数，它的作用是将分类中的方法列表、属性和协议附加到类中。这符合WWDC 2020中的说法：“在运行时，如果需要动态向类中添加方法协议等，会创建rwe，并将ro的数据优先attache到rwe中”

4.2 `attachCategories`反推思路

attachCategories：将分类中的方法列表、属性和协议附加到类中

attachCategories函数的调用者：

attachToClass
load_categories_nolock：

4.2.1 `attachToClass`函数

其中attachToClass函数，只会在methodizeClass函数中被调用，也就是读取cls中的rw、ro、rwe时

在methodizeClass函数中，共有三处调用

static void methodizeClass(Class cls, Class previously)
{
    ...
    // Attach categories.
    if (previously) {
        if (isMeta) {
            objc::unattachedCategories.attachToClass(cls, previously,
                                                     ATTACH_METACLASS);
        } else {
            // When a class relocates, categories with class methods
            // may be registered on the class itself rather than on
            // the metaclass. Tell attachToClass to look for those.
            objc::unattachedCategories.attachToClass(cls, previously,
                                                     ATTACH_CLASS_AND_METACLASS);
        }
    }
    objc::unattachedCategories.attachToClass(cls, cls,
                                             isMeta ? ATTACH_METACLASS : ATTACH_CLASS);
    ...
}

其中前两处调用，受到previously的条件影响，如果previously为真才会调用

previously为函数参数，我们需要找到methodizeClass函数的调用者，才能找到previously传入的值

搜索methodizeClass函数，它被realizeClassWithoutSwift所调用，而previously来自于realizeClassWithoutSwift函数的参数，需要找到realizeClassWithoutSwift函数的调用者

在源码中，所有调用realizeClassWithoutSwift函数的地方，传入的previously的值都是nil，所有previously可能是预留参数，暂时未使用到

所以attachToClass函数，只会在methodizeClass中有一处调用时机

我们得到attachCategories的流程之一，在类的加载过程中，直接被调用

流程一：realizeClassWithoutSwift→methodizeClass→attachToClass→attachCategories

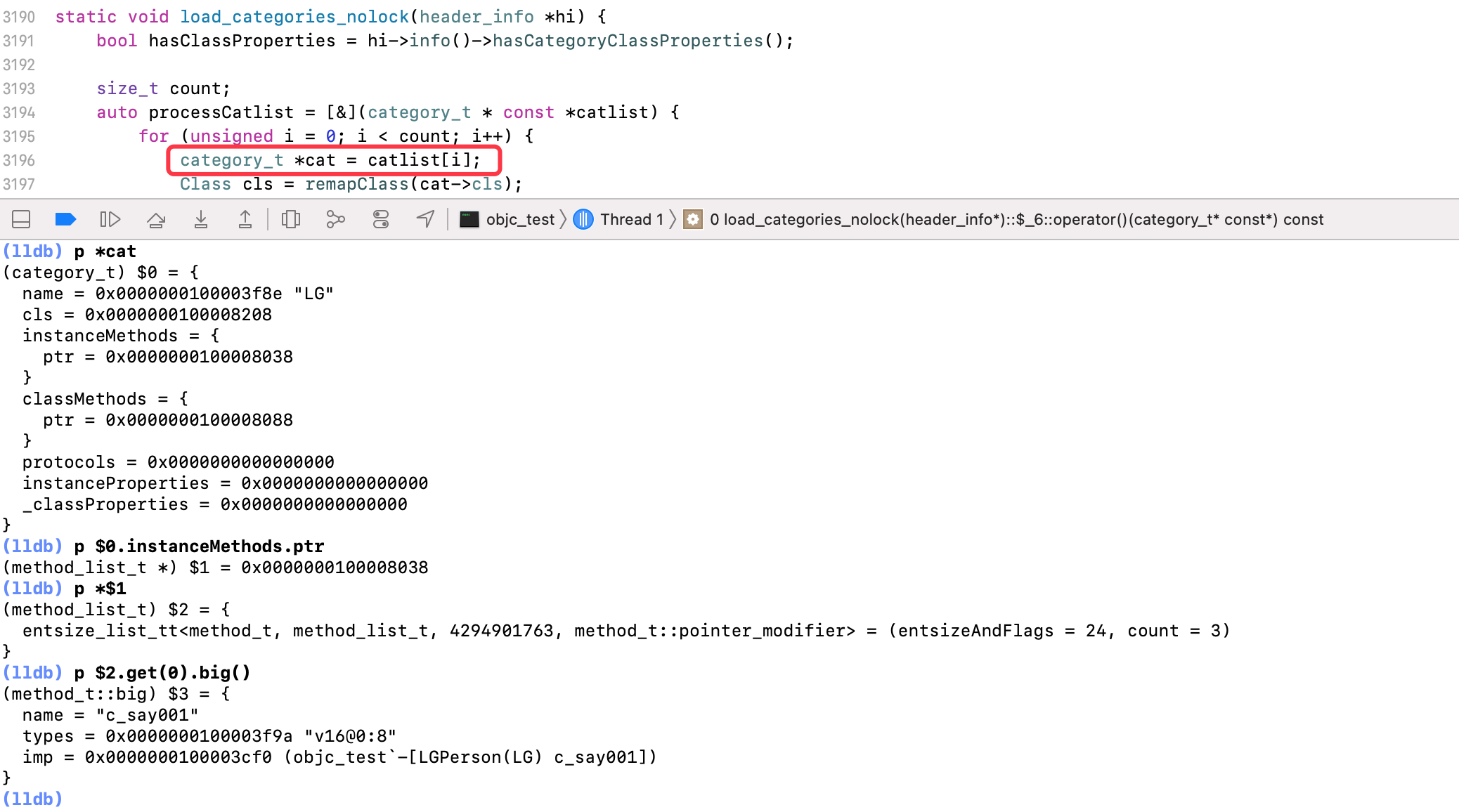

4.2.2 `load_categories_nolock`函数

在源码中，搜索load_categories_nolock，共有两处调用

第一处调用，在_read_images函数中，【第八步】分类处理时调用

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    ...
    if (didInitialAttachCategories) {
        for (EACH_HEADER) {
            load_categories_nolock(hi);
        }
    }
    ...
}

第二处调用，在loadAllCategories函数中调用

static void loadAllCategories() {
    mutex_locker_t lock(runtimeLock);
    for (auto *hi = FirstHeader; hi != NULL; hi = hi->getNext()) {
        load_categories_nolock(hi);
    }
}

而loadAllCategories函数，被load_images函数所调用

void
load_images(const char *path __unused, const struct mach_header *mh)
{
    if (!didInitialAttachCategories && didCallDyldNotifyRegister) {
        didInitialAttachCategories = true;
        loadAllCategories();
    }
    ...
}

流程二：_read_images→load_categories_nolock→attachCategories

流程三：load_images→loadAllCategories→load_categories_nolock→attachCategories

5. attachList算法

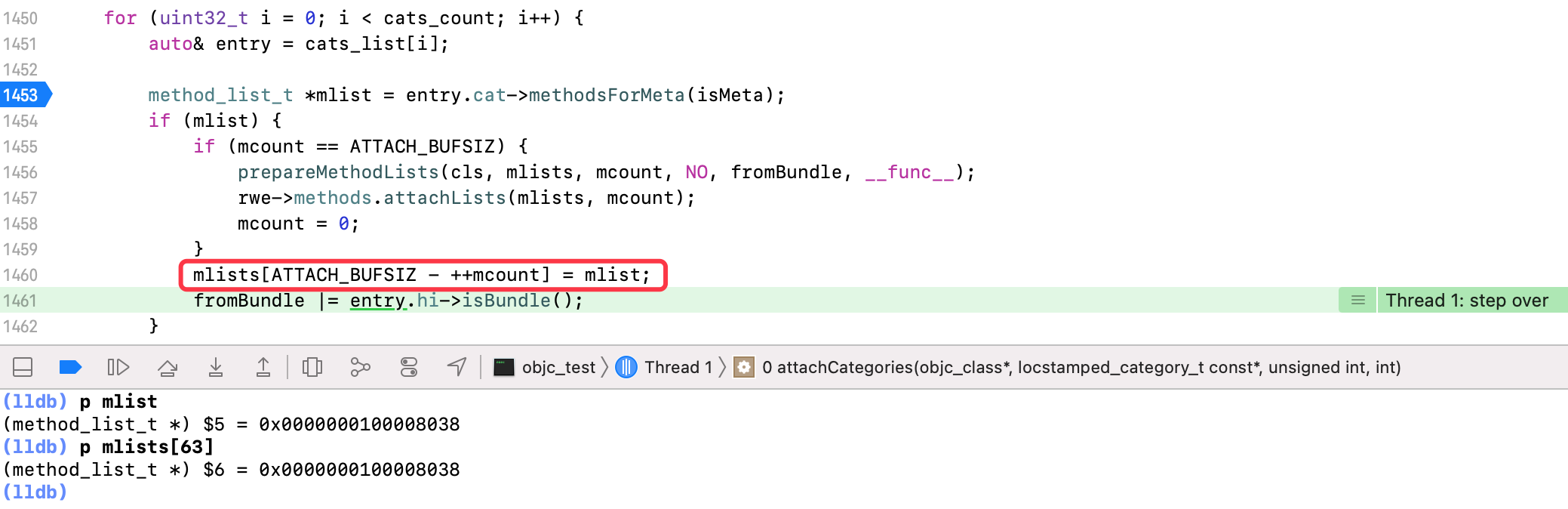

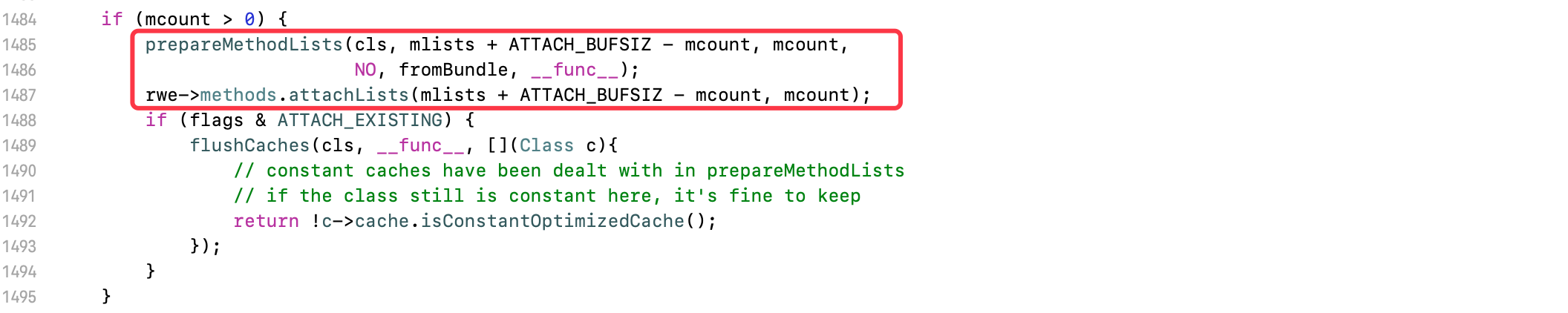

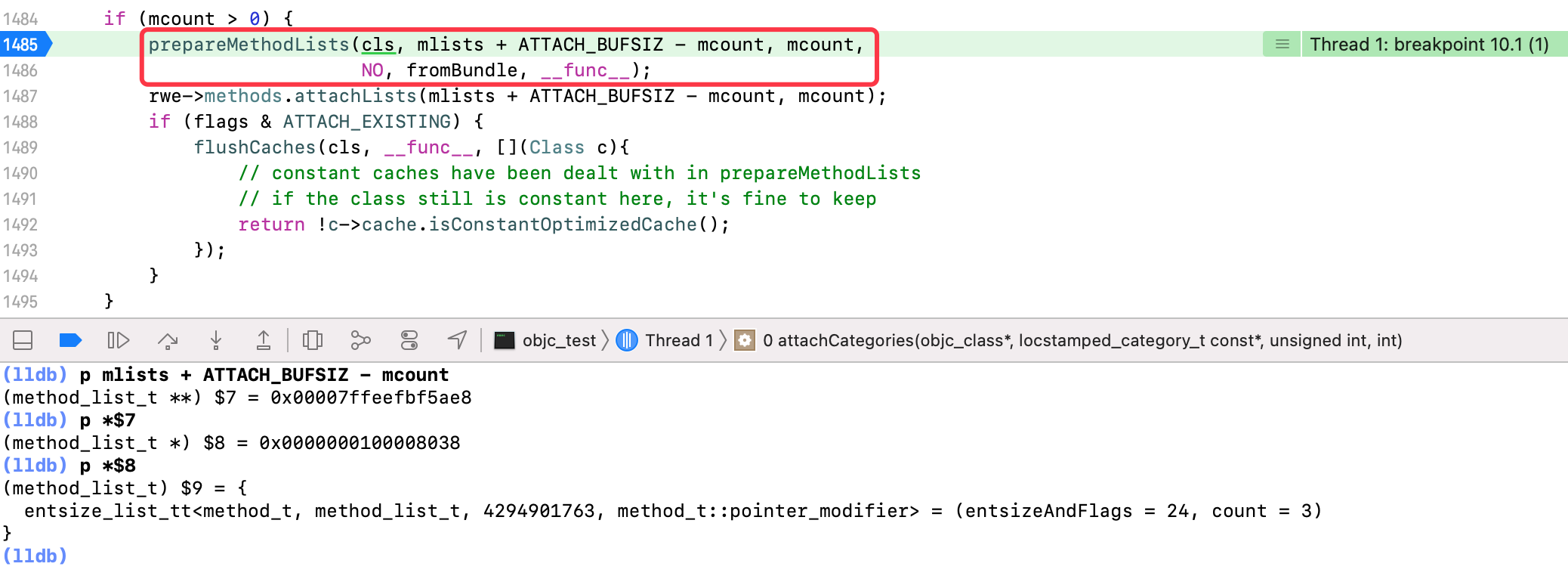

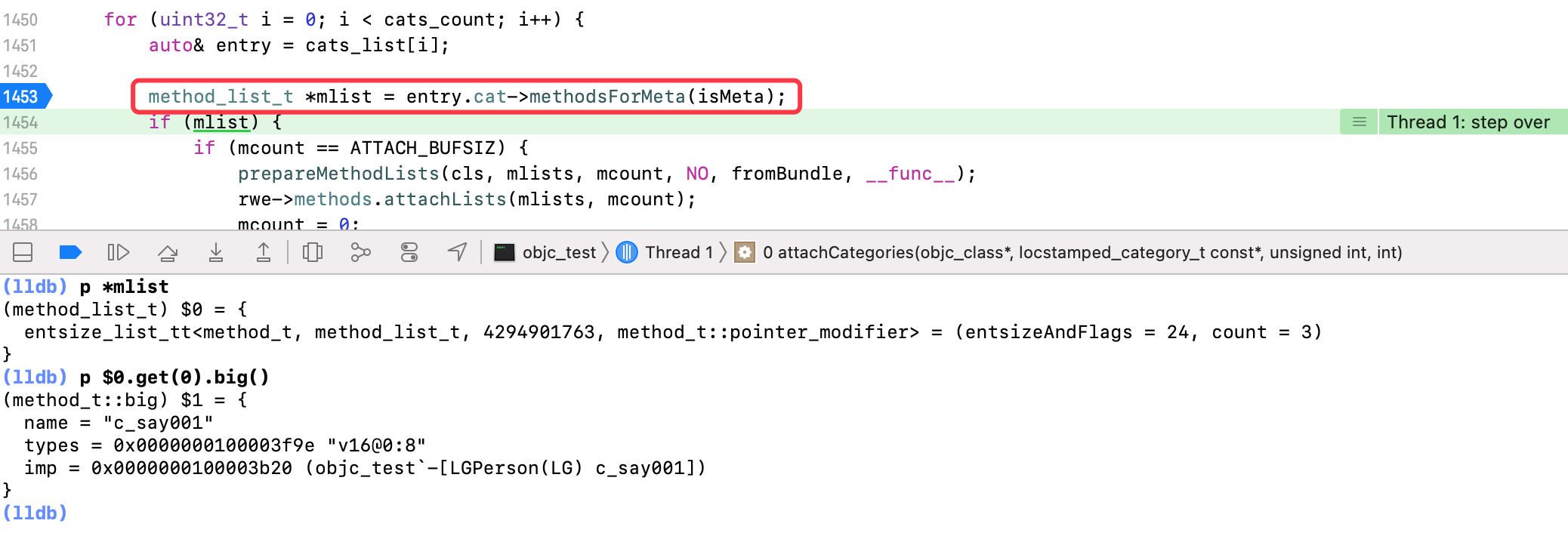

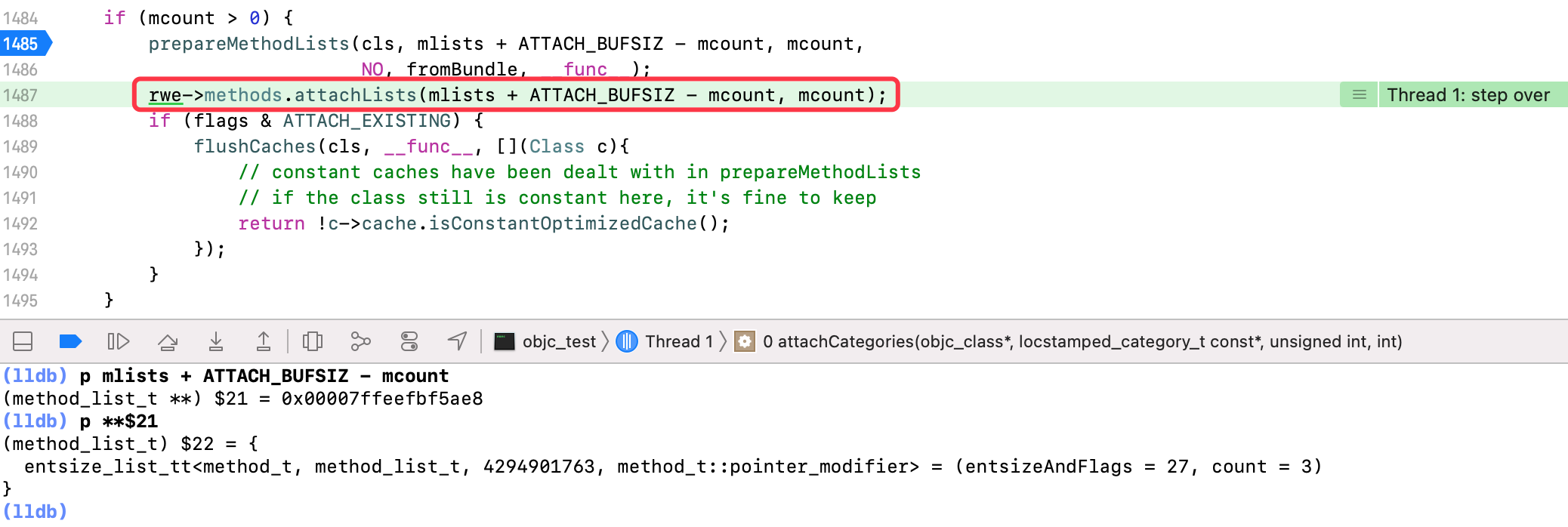

在attachCategories中，先对方法进行排序，然后调用attachList函数

attachLists函数，将类的方法、属性、协议，以相同算法存储到列表中

void attachLists(List* const * addedLists, uint32_t addedCount) {
    if (addedCount == 0) return;
    if (hasArray()) {
        // many lists -> many lists
        uint32_t oldCount = array()->count;
        uint32_t newCount = oldCount + addedCount;
        array_t *newArray = (array_t *)malloc(array_t::byteSize(newCount));
        newArray->count = newCount;
        array()->count = newCount;
        for (int i = oldCount - 1; i >= 0; i--)
            newArray->lists[i + addedCount] = array()->lists[i];
        for (unsigned i = 0; i < addedCount; i++)
            newArray->lists[i] = addedLists[i];
        free(array());
        setArray(newArray);
        validate();
    }
    else if (!list  &&  addedCount == 1) {
        // 0 lists -> 1 list
        list = addedLists[0];
        validate();
    }
    else {
        // 1 list -> many lists
        Ptr<List> oldList = list;
        uint32_t oldCount = oldList ? 1 : 0;
        uint32_t newCount = oldCount + addedCount;
        setArray((array_t *)malloc(array_t::byteSize(newCount)));
        array()->count = newCount;
        if (oldList) array()->lists[addedCount] = oldList;
        for (unsigned i = 0; i < addedCount; i++)
            array()->lists[i] = addedLists[i];
        validate();
    }
}

以方法为例，算法中分为零对一、一对多、多对对三种情况

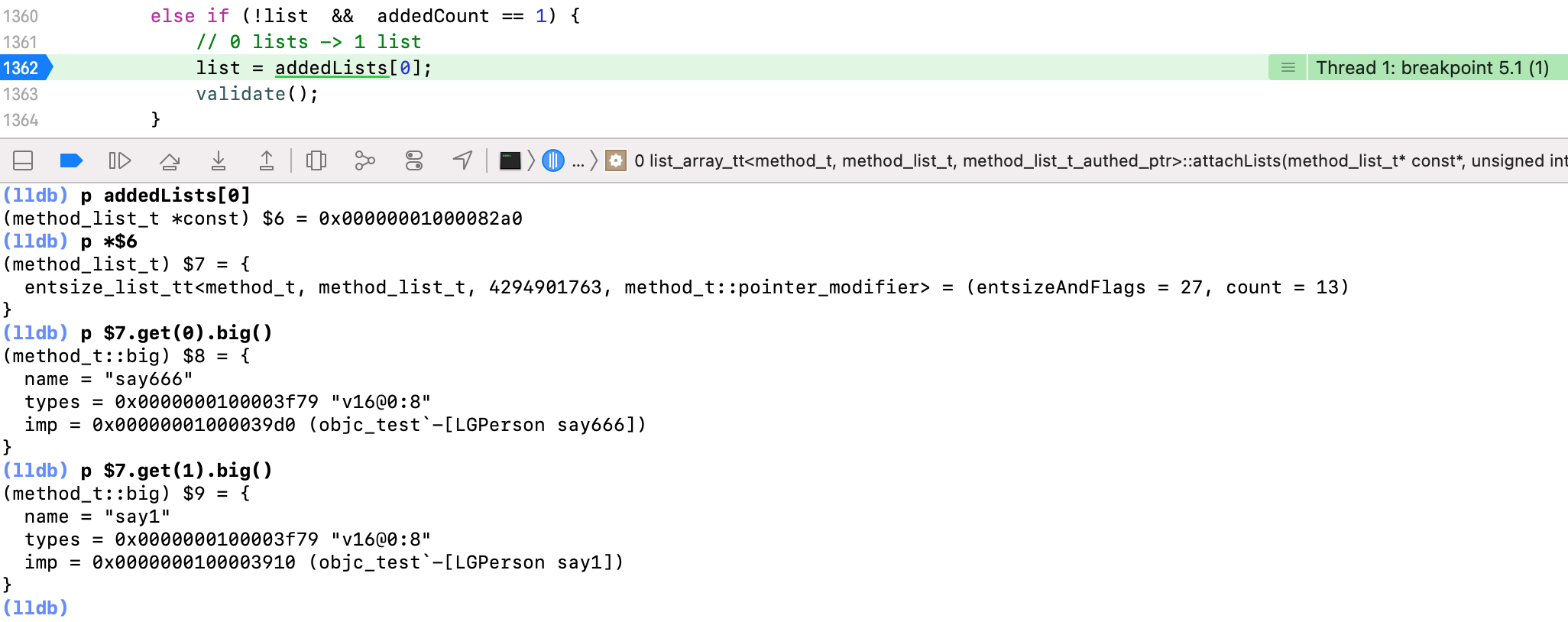

5.1 零对一

如果list不存在，进入零对一流程

list = addedLists[0];
validate();

addedLists为主类的方法列表，获取addedLists列表中的首个元素，赋值给list。此时list存储的是addedLists列表首地址，类型为method_list_t结构体指针

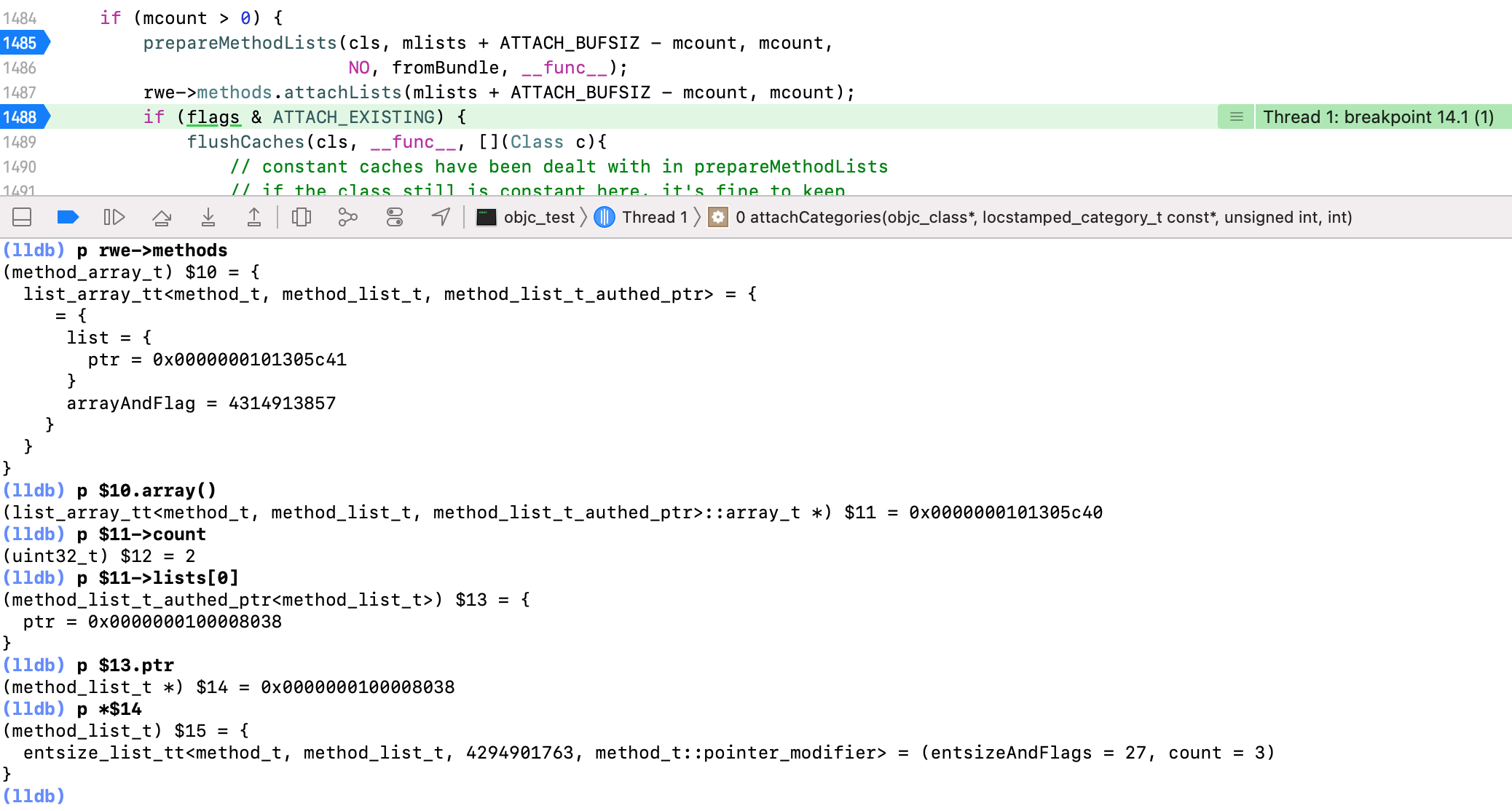

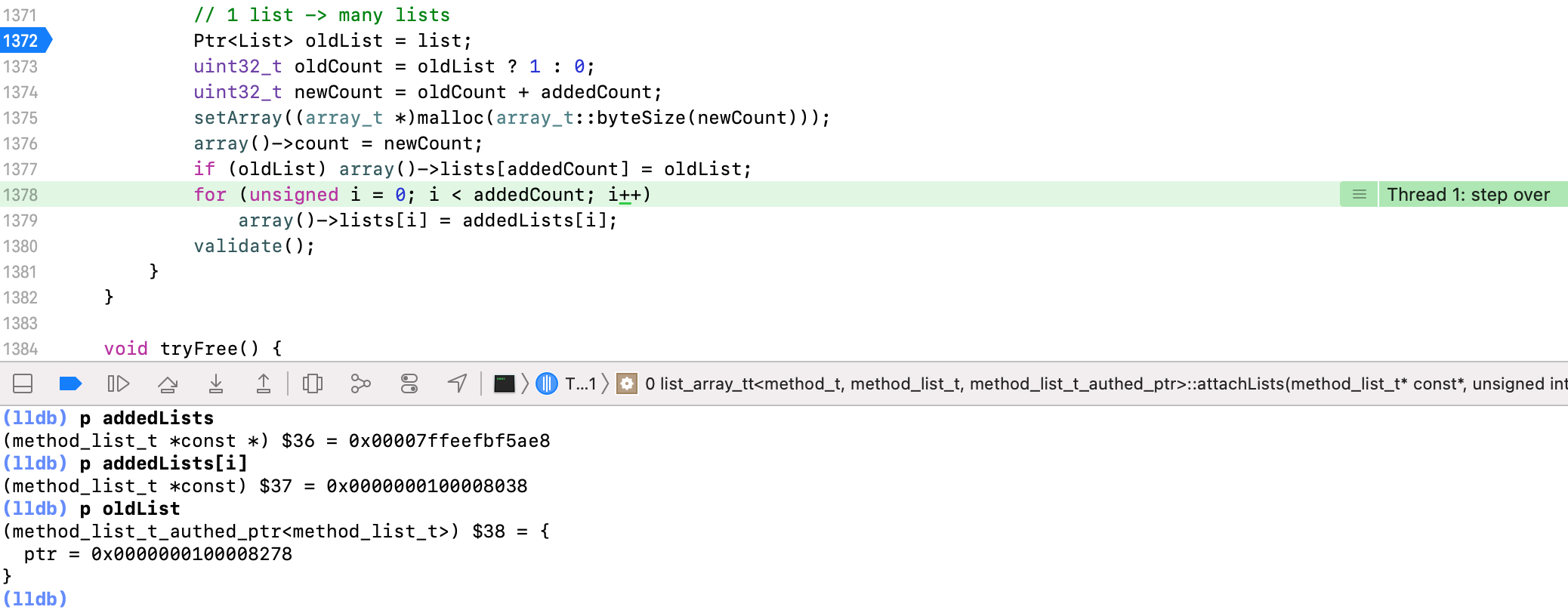

5.2 一对多

如果list存在，但元素中不包含数组，进入一对多流程

Ptr<List> oldList = list;
uint32_t oldCount = oldList ? 1 : 0;
uint32_t newCount = oldCount + addedCount;
setArray((array_t *)malloc(array_t::byteSize(newCount)));
array()->count = newCount;
if (oldList) array()->lists[addedCount] = oldList;
for (unsigned i = 0; i < addedCount; i++)
    array()->lists[i] = addedLists[i];
validate();

旧列表存在，即为1，否则为0
新列表元素总数 = 旧列表元素总数 + 追加元素总数
新列表开辟空间，并进行setArray操作，标记列表为数组
将旧列表元素写入新列表的结尾
遍历追加元素，依次存储到新列表中

addedLists为分类的方法列表，获取addedLists列表中的指定元素，存储在新列表的指定索引位置，元素的类型为method_list_t结构体指针

5.3 多对多

如果list中的标记为数组，进入多对多流程

uint32_t oldCount = array()->count;
uint32_t newCount = oldCount + addedCount;
array_t *newArray = (array_t *)malloc(array_t::byteSize(newCount));
newArray->count = newCount;
array()->count = newCount;
for (int i = oldCount - 1; i >= 0; i--)
    newArray->lists[i + addedCount] = array()->lists[i];
for (unsigned i = 0; i < addedCount; i++)
    newArray->lists[i] = addedLists[i];
free(array());
setArray(newArray);
validate();

获取旧列表中的元素总数
新列表元素总数 = 旧列表元素总数 + 追加元素总数
新列表开辟空间
将旧列表中的元素，从结尾开始，依次从新列表的结尾处开始存储
遍历追加元素，依次存储到新列表中
将新列表进行setArray操作，标记列表为数组

addedLists为分类的方法列表，元素的类型为method_list_t结构体指针

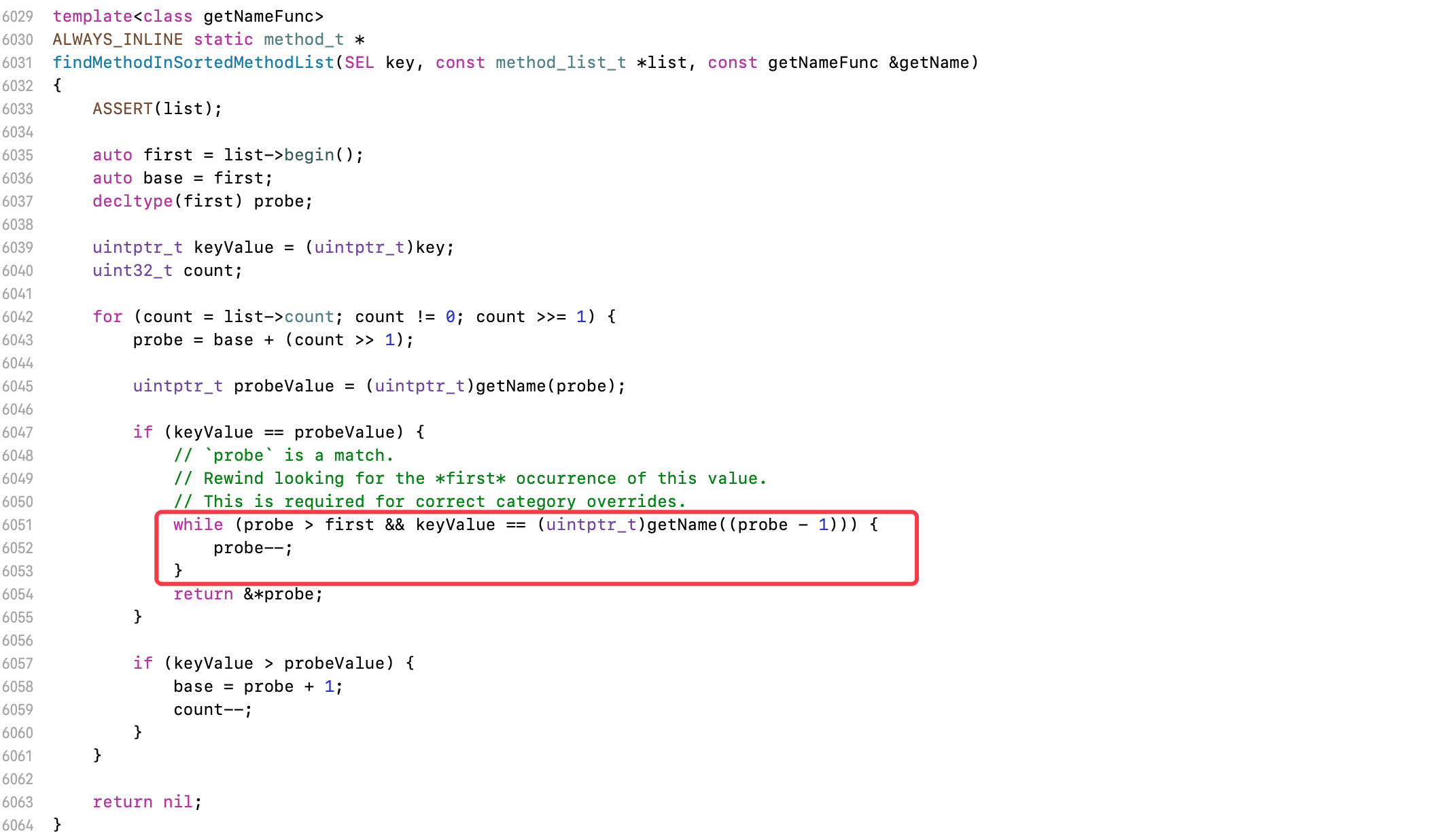

在日常开发中，一个类可能会存在多个分类，此时的存储结构为[分类A, 分类B, 分类C，主类]。分类A/B/C的顺序和编译顺序有关，谁排在前面不一定

6. 分类加载流程

分类和主类都有各自的load方法，对于load方法的实现，会影响到主类与分类的加载流程：

非懒加载分类 + 非懒加载类
非懒加载分类 + 懒加载类
懒加载分类 + 非懒加载类
懒加载分类 + 懒加载类
多分类 + 主类

6.1 非懒加载分类 + 非懒加载类

当主类实现load方法，分类也实现load方法时

主类加载流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift→methodizeClass→attachToClass

分类加载流程：load_images→loadAllCategories→load_categories_nolock→load_categories_nolock→attachCategories→attachLists

rwe的赋值：分类加载流程的attachCategories函数中，调用cls->data()->extAllocIfNeeded()

通过cls->data()获取ro的方法列表，只包含主类的方法，分类的方法在调用cls->data()->extAllocIfNeeded()后，存储在rwe中

6.2 非懒加载分类 + 懒加载类

主类未实现load方法，但分类实现load方法时

主类加载流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift→methodizeClass→attachToClass

分类加载流程：无

rwe的赋值：无

主类为懒加载类，但由于分类实现load方法，主类只能被迫营业。通过cls->data()获取ro的方法列表，包含了主类+分类中的所有方法。后续没有分类加载流程，也没有rwe的赋值

所以这种情况下，分类的方法也是从MachO中加载

6.3 懒加载分类 + 非懒加载类

主类实现load方法，但分类未实现load方法时

主类加载流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift→methodizeClass→attachToClass

分类加载流程：无

rwe的赋值：无

通过cls->data()获取ro的方法列表，包含了主类+分类中的所有方法。后续没有分类加载流程，也没有rwe的赋值

所以这种情况和非懒加载分类 + 懒加载类的情况极为相似，分类的方法也是从MachO中加载

6.4 懒加载分类 + 懒加载类

主类未实现load方法，分类也未实现load方法时

主类加载流程：lookUpImpOrForward→initializeAndLeaveLocked→initializeAndMaybeRelock→realizeClassMaybeSwiftAndUnlock→realizeClassMaybeSwiftMaybeRelock→realizeClassWithoutSwift→methodizeClass→attachToClass

分类加载流程：无

rwe的赋值：无

当主类和分类都未实现load方法，主类会在运行时，首次消息发送时完成初始化。通过cls->data()获取ro的方法列表，包含了主类+分类中的所有方法。后续没有分类加载流程，也没有rwe的赋值

所以这种情况下，分类的方法也是从MachO中加载

6.5 多分类 + 主类

全部分类均为懒加载分类，未实现load方法，进入懒加载分类流程
主类为非懒加载类，即实现load方法。部分或全部分类为非懒加载分类，也实现load方法，进入非懒加载分类 + 非懒加载类流程
主类为懒加载类，未实现load方法。仅一个分类实现load方法，进入非懒加载分类 + 懒加载类流程
主类为懒加载类，未实现load方法。超过一个分类实现load方法，此时进入一个特殊流程

6.5.1 超过一个非懒加载分类 + 懒加载类

主类不会在_read_images流程中初始化，而是在load_images流程，进入方法加载方法流程

进入prepare_load_methods函数，通过_getObjc2NonlazyCategoryList，读取MachO中__DATA段__objc_nlcatlist节，获取非懒加载的分类列表。循环分类列表，通过分类找到所属主类，对其进行初始化

如果一个主类有很多分类，循环时会进入realizeClassWithoutSwift函数多次，但内部有判断条件，如果已经初始化，直接返回，所以不用担心主类会初始化多次

之后会进入熟悉的主类初始化流程：realizeClassWithoutSwift→methodizeClass→attachToClass

进入attachToClass函数，找到主类中的所有分类。调用attachCategories函数，进行分类的初始化

没有任何属性、方法的空分类，不会包含到列表中

主类加载流程：load_images→prepare_load_methods→realizeClassWithoutSwift→methodizeClass→attachToClass

分类加载流程：主类加载流程→attachCategories

rwe的赋值：分类加载流程的attachCategories函数中，调用cls->data()->extAllocIfNeeded()

6.6 分类方法的排序

非懒加载分类 + 非懒加载类、超过一个非懒加载分类 + 懒加载类两种情况，分类方法列表和主类方法列表分开存储，结构为：[分类A, 分类B, 分类C, 主类]

在分类或主类中，各自的方法列表已经进行地址升序。但不同的分类和主类之间，也会出现同名方法，此时如何保证查找到的方法，是排序在最前面分类中的方法呢？

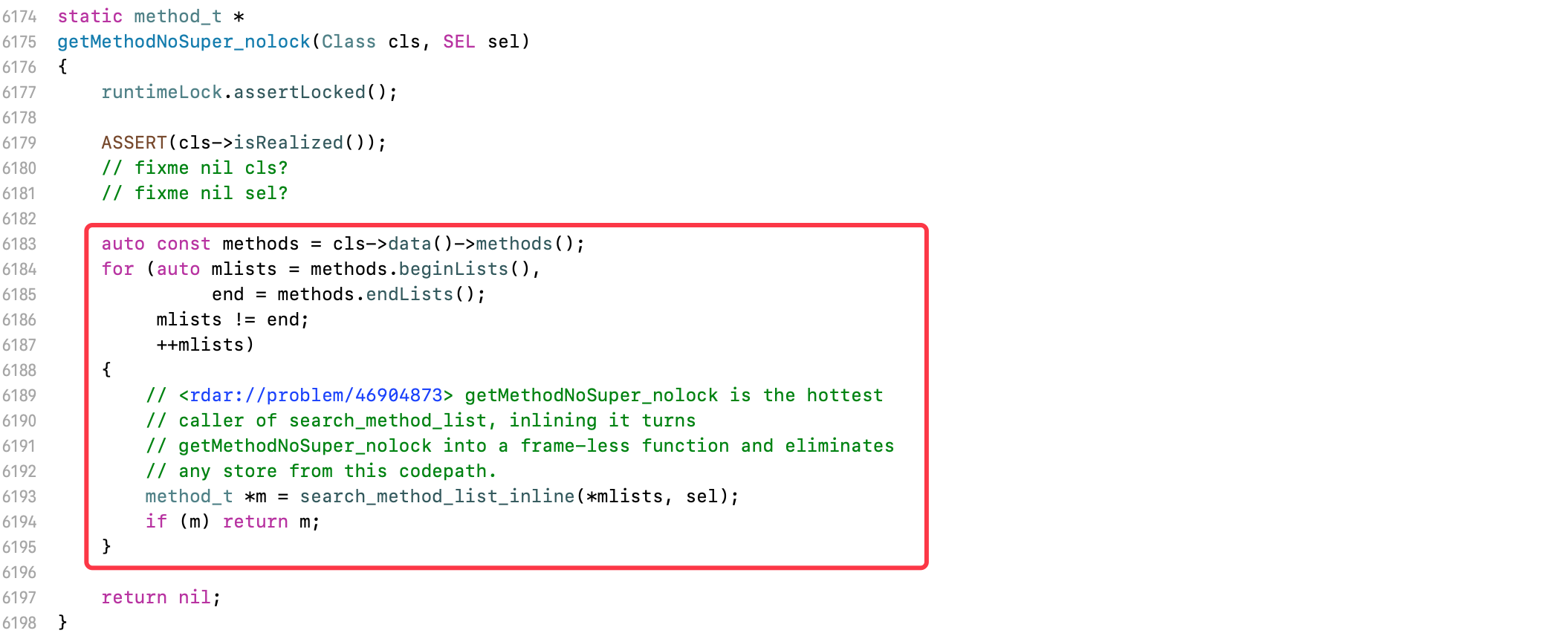

在消息慢速查找流程中，调用search_method_list_inline函数进行二分查找的外部，还有一个针对分类和主类的大循环，如果二分查找在分类中找到该方法，直接停止循环并返回IMP。所以外部的循环，一定会保证找到的方法是排序在最前面分类中的方法

循环方式，即：内存平移

而其他几种情况，分类方法和主类方法存储在一个列表中，它们按照函数地址进行升序排序。使用二分查找寻找到该方法后，必须保证它是同名方法中排序在最前面的，所以内部还会进行遍历和--操作，一直找到前面没有方法，或者前面的方法名称不同为止

7. attachList分析

当主类实现load方法，分类也实现load方法时，分类通过load_images进行加载

流程：load_images→loadAllCategories→load_categories_nolock→load_categories_nolock→attachCategories→attachLists

7.1 `load_categories_nolock`

在load_categories_nolock函数中，循环获取分类，有多少分类，就会循环多少次

由于主类实现load方法，在map_images流程中已完成类的加载，所以进入cls->isRealized()分支，调用attachCategories函数

7.2 `attachCategories`

attachCategories函数中，读取传入分类下的方法列表

将方法列表，存储到mlists的结尾

调用prepareMethodLists函数，对分类下的方法列表进行排序

调用rwe->methods.attachLists，将分类中的方法插入到rwe中

传入的方法列表为method_list_t类型的二级指针

7.3 `attachList`

因为list里存储的了主类的方法列表，进入一对多流程

通过setArray开辟新列表的空间，array_t结构体指针类型

将主类的方法列表，method_list_t结构体指针存储到新列表的结尾

遍历分类的方法列表，通过addedLists[i]，从二级指针中，获取method_list_t结构体指针，存储到新列表的指定索引位置，保证分类的方法排在前面

最终存储结构：[分类方法列表, 主类方法列表]

无论是分类还是主类的方法列表，结构统一为method_list_t结构体指针类型

对添加完分类方法列表后的rwe进行打印

方法列表method_list_t中存储的是指针地址，通过get方法进行内存平移，获取索引对应的指针地址，而指针地址指向method_t结构体

总结

分类的本质：

分类本质为category_t结构体，编译阶段，设置的数据只是临时占位
分类没有所属的元类，所以实例方法和类方法都存储在分类中
分类没有生成属性的getter/setter方法，所以分类中需要使用关联对象

什么是rw、ro和rwe?

ro属于clean memory，在编译即确定的内存空间，只读，加载后不会改变内容的空间
rw属于dirty memory，是运行时结构，可读可写，可以向类中添加属性、方法等，在运行时会改变的内存
rwe相当于类的额外信息，因为在实际使用过程中，只有很少的类会真正的改变他们的内容，所以为避免资源的消耗就有了rwe

类的结构里面为什么会有rw和ro以及rwe?

rw中包括ro和rwe

◦ 类的属性和方法在运行时可进行更改，例如：使用category或Runtime API。因为ro是只读的，所以需要在rw中来跟踪这些东西
◦ 常开发中，只有少部分类会被更改它们的属性和方法，为了让dirty memory占用更少的空间，把rw中可变的部分抽取出来为rwe

运行时，如果需要动态向类中添加方法协议等，会创建rwe，并将ro的数据优先attache到rwe中。在读取时会优先返回rwe的数据，如果rwe没有被初始化，则返回ro的数据
dirty memory比clean memory更昂贵，当系统物理内存紧张的时候，会回收掉clean memory内存，所以clean memory越多越好，dirty memory越少越好

指针强转数据结构：

地址指针的特性，可对其进行取值、内存平移和类型强转等操作
指针类型的强转，只要内存结构一致，即可正常解析

rwe的赋值：

rwe在使用category或Runtime API时，调用extAllocIfNeeded函数赋值
如果rwe不存在，调用extAlloc函数进行开辟

attachCategories反推思路：

流程一：realizeClassWithoutSwift→methodizeClass→attachToClass→attachCategories
流程二：_read_images→load_categories_nolock→attachCategories，触发方式未知
流程三：load_images→loadAllCategories→load_categories_nolock→attachCategories

attachList算法：

如果list不存在，进入零对一流程
如果list存在，但元素中不包含数组，进入一对多流程

◦ 旧列表存在，即为1，否则为0
◦ 新列表元素总数 = 旧列表元素总数 + 追加元素总数
◦ 新列表开辟空间，并进行setArray操作，标记列表为数组
◦ 将旧列表元素写入新列表的结尾
◦ 遍历追加元素，依次存储到新列表中

如果list中的标记为数组，进入多对多流程

◦ 获取旧列表中的元素总数
◦ 新列表元素总数 = 旧列表元素总数 + 追加元素总数
◦ 新列表开辟空间
◦ 将旧列表中的元素，从结尾开始，依次从新列表的结尾处开始存储
◦ 遍历追加元素，依次存储到新列表中
◦ 将新列表进行setArray操作，标记列表为数组

一个类可能会存在多个分类，此时的存储结构为[分类A, 分类B, 分类C，主类]
分类A/B/C的顺序和编译顺序有关，谁排在前面不一定

非懒加载分类 + 非懒加载类：

主类加载流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift→methodizeClass→attachToClass
分类加载流程：load_images→loadAllCategories→load_categories_nolock→load_categories_nolock→attachCategories→attachLists
rwe的赋值：分类加载流程的attachCategories函数中，调用cls->data()->extAllocIfNeeded()

非懒加载分类 + 懒加载类：

主类加载流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift→methodizeClass→attachToClass
分类加载流程：无
rwe的赋值：无

懒加载分类 + 非懒加载类：

主类加载流程：map_images→map_images_nolock→_read_images→realizeClassWithoutSwift→methodizeClass→attachToClass
分类加载流程：无
rwe的赋值：无

懒加载分类 + 懒加载类：

主类加载流程：lookUpImpOrForward→initializeAndLeaveLocked→initializeAndMaybeRelock→realizeClassMaybeSwiftAndUnlock→realizeClassMaybeSwiftMaybeRelock→realizeClassWithoutSwift→methodizeClass→attachToClass
分类加载流程：无
rwe的赋值：无

多分类 + 主类：

全部分类均为懒加载分类，未实现load方法，进入懒加载分类流程
主类为非懒加载类，即实现load方法。部分或全部分类为非懒加载分类，也实现load方法，进入非懒加载分类 + 非懒加载类流程
主类为懒加载类，未实现load方法。仅一个分类实现load方法，进入非懒加载分类 + 懒加载类流程
主类为懒加载类，未实现load方法。超过一个分类实现load方法，此时进入一个特殊流程

超过一个非懒加载分类 + 懒加载类：

主类加载流程：load_images→prepare_load_methods→realizeClassWithoutSwift→methodizeClass→attachToClass
分类加载流程：主类加载流程→attachCategories
rwe的赋值：分类加载流程的attachCategories函数中，调用cls->data()->extAllocIfNeeded()

分类方法的排序：

非懒加载分类 + 非懒加载类、超过一个非懒加载分类 + 懒加载类两种情况：

◦ 结构为：[分类A, 分类B, 分类C, 主类]
◦ 分类和主类之间的方法列表无需排序
◦ 查找时，依靠外部循环，找到的方法一定是排序在最前面分类中的方法

其他情况：

◦ 分类方法和主类方法存储在一个列表中
◦ 它们按照函数地址进行升序排序
◦ 使用二分查找，内部还会进行遍历和—操作，一直找到前面没有方法，或者前面的方法名称不同为止

attachList分析：

以非懒加载分类 + 非懒加载类为例
load_categories_nolock

◦ 循环获取分类，有多少分类，就会循环多少次

attachCategories

◦ 读取传入分类下的方法列表
◦ 将方法列表，存储到mlists的结尾
◦ 调用prepareMethodLists函数，对分类下的方法列表进行排序
◦ 调用rwe->methods.attachLists，将分类中的方法插入到rwe中
◦ 传入的方法列表为method_list_t类型的二级指针

attachList

◦ 因为list里存储的了主类的方法列表，进入一对多流程
◦ 最终存储结构：[分类方法列表, 主类方法列表]
◦ 无论是分类还是主类的方法列表，结构统一为method_list_t结构体指针类型
◦ 方法列表method_list_t中存储的是指针地址，通过get方法进行内存平移，获取索引对应的指针地址，而指针地址指向method_t结构体

1. 分类的本质

1.1 cpp文件探索

1.2 objc源码探索

2. rw & ro & rwe

2.1 什么是rw、ro和rwe?

2.2 类的结构里面为什么会有rw和ro以及rwe?

3. 指针强转数据结构

3.1 原理分析

3.2 llvm源码探索

案例

4. rwe的赋值

4.1 赋值流程

4.2 attachCategories反推思路

4.2.1 attachToClass函数

4.2.2 load_categories_nolock函数

5. attachList算法

5.1 零对一

5.2 一对多

5.3 多对多

6. 分类加载流程

6.1 非懒加载分类 + 非懒加载类

6.2 非懒加载分类 + 懒加载类

6.3 懒加载分类 + 非懒加载类

6.4 懒加载分类 + 懒加载类

6.5 多分类 + 主类

6.5.1 超过一个非懒加载分类 + 懒加载类

6.6 分类方法的排序

7. attachList分析

7.1 load_categories_nolock

7.2 attachCategories

7.3 attachList

总结

1.1 `cpp`文件探索

1.2 `objc`源码探索

2.1 什么是`rw`、`ro`和`rwe`?

2.2 类的结构里面为什么会有`rw`和`ro`以及`rwe`?

3.2 `llvm`源码探索

4.2 `attachCategories`反推思路

4.2.1 `attachToClass`函数

4.2.2 `load_categories_nolock`函数

7.1 `load_categories_nolock`

7.2 `attachCategories`

7.3 `attachList`
