iOS底层原理--027：LLVM

1. LLVM概述
2. 编译流程
3. Clang插件
总结

1. LLVM概述

LLVM是架构编译器（compiler）的框架系统，以C++编写而成。用于优化以任意程序语言编写的程序的编译时间（compile-time）、链接时间（link-time）、运行时间（run-time）以及空闲时间(idle-time)，对开发者保持开放，并兼任已有脚本

LLVM计划启动于2000年，最初由美国UIUC大学的Chris Lattner博士主持开展。2006年Chris Lattner加盟Apple Inc，并致力于LLVM在Apple开放体系中的应用

Apple也是LLVM计划的主要自助者

目前LLVM已经被苹果iOS开发工具、Xilinx Vivado、Facebook、Google等各大公司采用

1.1 传统编译器设计

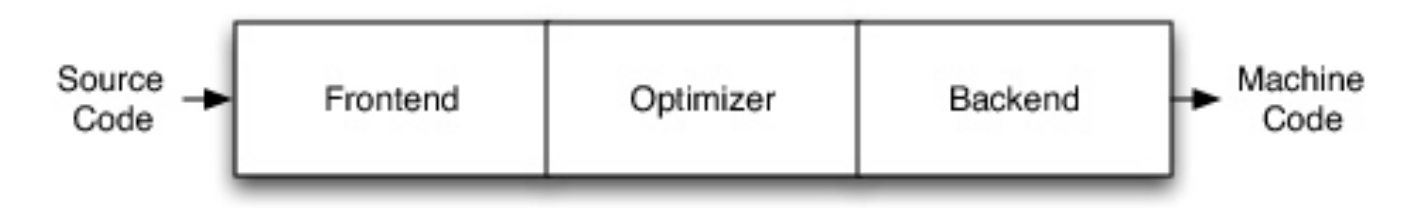

源码（Source Code），经过编译器前端（Frontend）→优化器（Optimizer）→编译器后端（Backend），生成机器代码（Machine Code）
- 机器代码（Machine Code）：就是CPU可执行的二进制代码
- 从源码到机器码的生成，这个过程都是编译器负责完成的

1.2 `iOS`的编译器架构

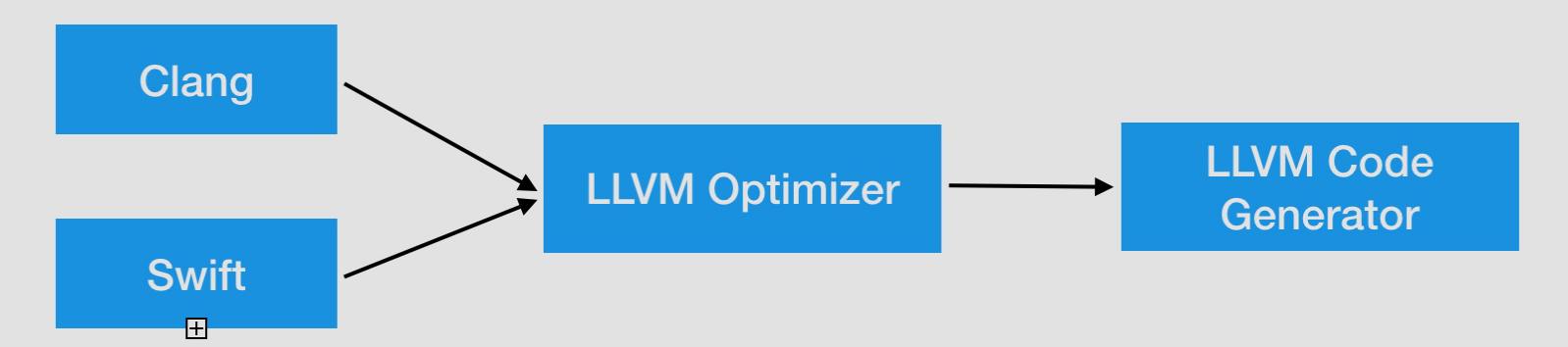

Objective-C、C、C++使用的编译器前端是Clang，Swift使用的编译器前端是swiftc，而它们使用的编译器后端都是LLVM

各个模块的职责：

编译器前端（Frontend）
- 编译器前端的任务是解析源代码。它会进行：词法分析、语法分析、语义分析，检查源代码是否存在错误，然后构建抽象语法树（Abstract Syntax Tree, AST）
- LLVM的前端还会生成中间代码（intermediate representation, IR）
优化器（Optimizer）
- 优化器负责进行各种优化。改善代码的运行时间，例如：消除冗余计算等
后端（Backend）/代码生成器（Code Generator）
- 将代码映射到目标指令集。生成机器代码，并进行机器代码的相关优化

1.3 `LLVM`的设计

当编译器决定支持多种源语言或多种硬件框架时，LLVM最重要的地方就来了。其他的编译器如GCC，它方法非常成功，但由于它是作为整体应用程序设计的，因此它们的用途受到了很大的限制

LLVM设计的最重要方面是，使用通用的代码表示形式（IR），它是用来在编译器中表示代码的形式。所以LLVM可以为任何编程语言独立编写前端，并且可以为任意硬件架构独立编写后端

简单来说，LLVM最大的优势，就是将编译器的前后端分离，从而提高可扩展性

1.4 `Clang`

Clang是LLVM项目中的一个子项目

它是基于LLVM架构的轻量级编译器，诞生之初为了替代GCC，提供更快的编译速度

它是负责编译C、C++、Objective-C语音的编译器，它属于整个LLVM架构中的编译器前端

对于开发者来说，研究Clang可以给我们带来很多好处

2. 编译流程

创建main.m文件，写入以下代码：

#import <stdio.h>
int main(int argc, const char * argv[]) {
    return 0;
}

通过命令，打印源码的编译阶段

clang -ccc-print-phases main.m
-------------------------
//输出以下内容：
               +- 0: input, "main.m", objective-c
            +- 1: preprocessor, {0}, objective-c-cpp-output
         +- 2: compiler, {1}, ir
      +- 3: backend, {2}, assembler
   +- 4: assembler, {3}, object
+- 5: linker, {4}, image
6: bind-arch, "x86_64", {5}, image

0：输入文件，找到源文件
1：预处理阶段，这个过程包括宏的替换，头文件的导入
2：编译阶段，进行词法分析、语法分析、检测语法是否正确，最终生成IR
3：后端，LLVM会通过一个一个的Pass去优化，每个Pass做一些事情，最终生成汇编代码
4：生成.o目标文件
5：链接，链接需要的动态库和静态库，生成可执行文件
6：通过不同的架构，生成对应的可执行文件

2.1 预处理阶段

预编译阶段：将宏和导入的头文件进行替换

打开main.m文件，写入以下代码：

#import <stdio.h>
#define C 30
int main(int argc, const char * argv[]) {
    int a = 10;
    int b = 20;
    printf("%d",a + b + C);
    return 0;
}

通过命令，打印预处理阶段

clang -E main.m
//可生成预处理后的文件
//clang -E main.m >> main2.m
-------------------------
//输出以下内容：
# 1 "main.m"
# 1 "<built-in>" 1
# 1 "<built-in>" 3
# 379 "<built-in>" 3
# 1 "<command line>" 1
# 1 "<built-in>" 2
# 1 "main.m" 2
...
typedef signed char __int8_t;
typedef unsigned char __uint8_t;
typedef short __int16_t;
typedef unsigned short __uint16_t;
typedef int __int32_t;
typedef unsigned int __uint32_t;
typedef long long __int64_t;
typedef unsigned long long __uint64_t;
typedef long __darwin_intptr_t;
typedef unsigned int __darwin_natural_t;
...
int main(int argc, const char * argv[]) {
    int a = 10;
    int b = 20;
    printf("%d",a + b + 30);
    return 0;
}

展开宏和stdio头文件，main函数中原本+ C变为+ 30

使用define和typedef的区别：

define：宏定义，在预处理阶段会被替换
- 可用来做代码混淆，将App中核心代码，用系统相似的名称进行取别名，然后在预处理阶段就被替换，以此达到代码混淆的目的
typedef：对数据类型取别名，在预处理阶段不会被替换掉

2.2 编译阶段

编译阶段可划分为三个部分：

词法分析
语法分析
生成IR中间代码

2.2.1 词法分析

预处理完成后，就会进行词法分析，这里会把代码切成一个个Token，例如：大小括号，等于号，还有字符串等

命令：

clang -fmodules -fsyntax-only -Xclang -dump-tokens main.m
//指定sdk路径
//clang -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator14.5.sdk -fmodules -fsyntax-only -Xclang -dump-tokens main.m

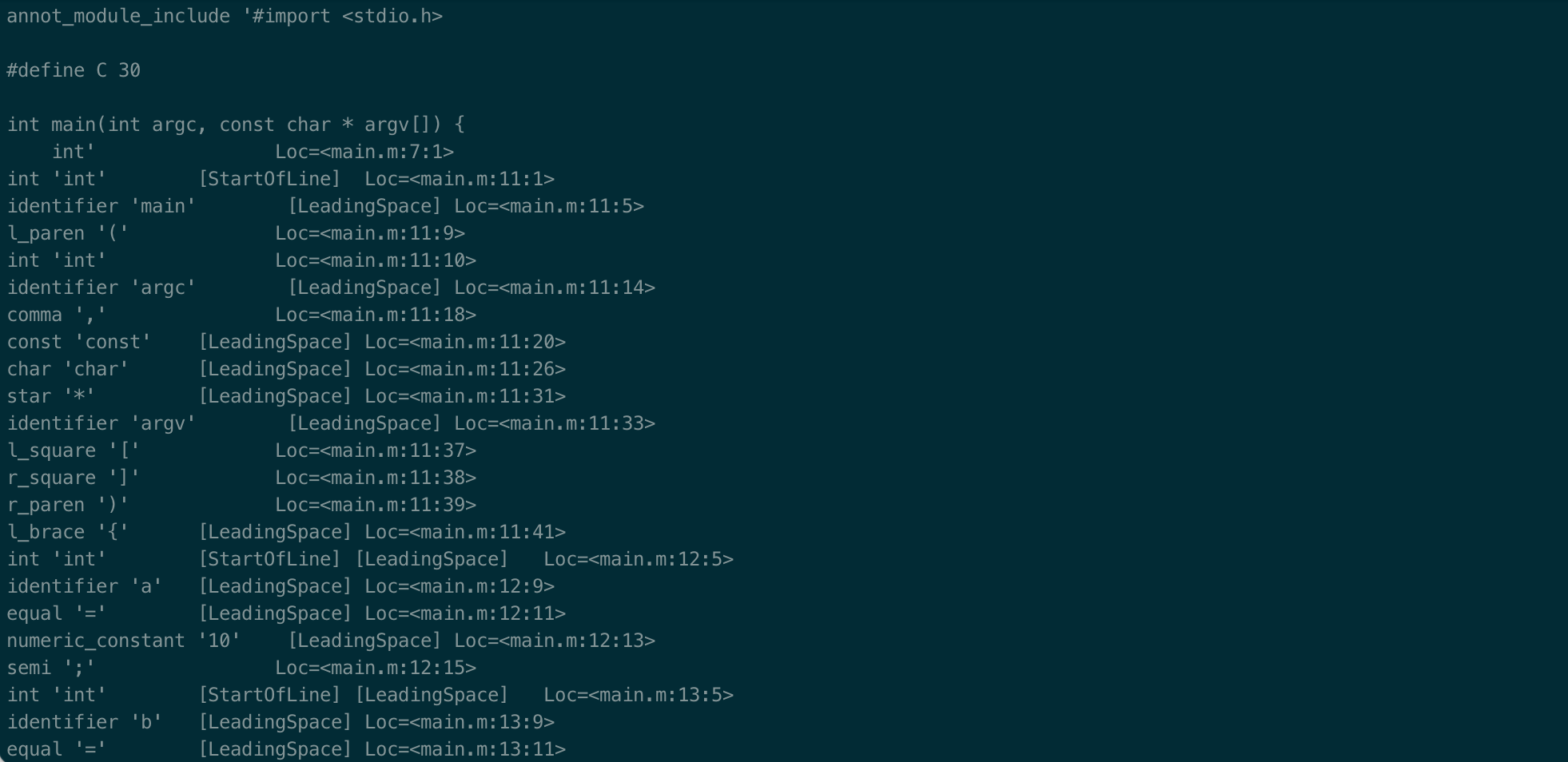

查看词法分析之后的结果：

2.2.2 语法分析

词法分析完成之后就是语法分析，它的任务是验证语法是否正确。在词法分析的基础上，将单词序列组合成各类语法短语，例如：“程序”，“语句”，“表达式”等，然后将所有节点组成抽象语法树（Abstract Syntax Tree, AST）。语法分析程序判断源程序在结构上是否正确

命令：

clang -fmodules -fsyntax-only -Xclang -ast-dump main.m

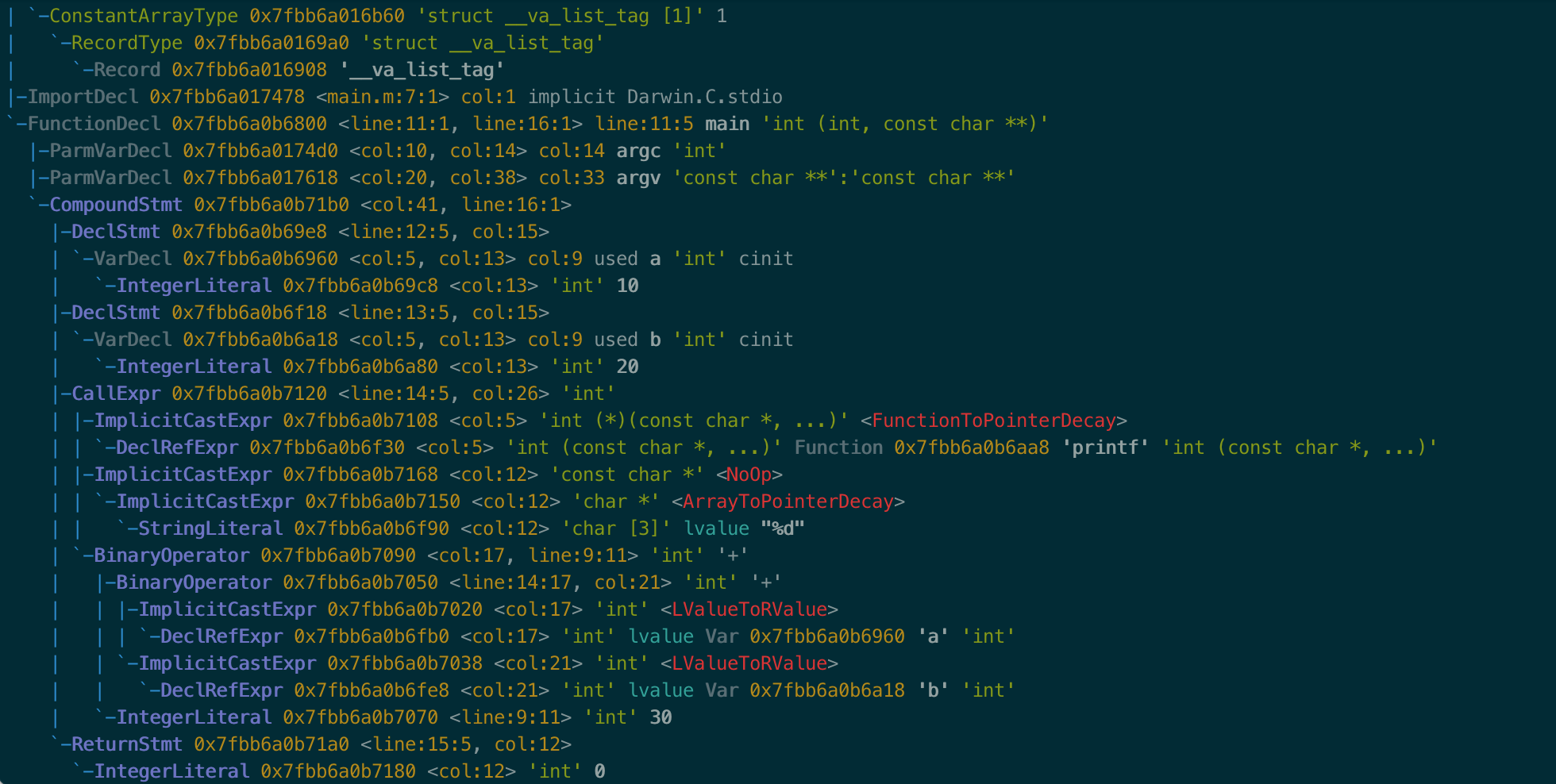

查看语法分析之后的结果：

重点关键字的介绍：

FunctionDecl：函数
ParmVarDecl：参数
CallExpr：函数调用
BinaryOperator：运算符

2.2.3 生成`IR`中间代码

完成以上步骤后，就会开始生成IR中间代码，代码生成器（Code Generator）会将语法树自顶向下遍历，逐步翻译成LLVM IR

通过以下命令，可以生成.ll文件，查看IR代码：

clang -S -fobjc-arc -emit-llvm main.m

Objective-C代码，在这一步会进行Runtime的桥接：property合成，ARC处理等

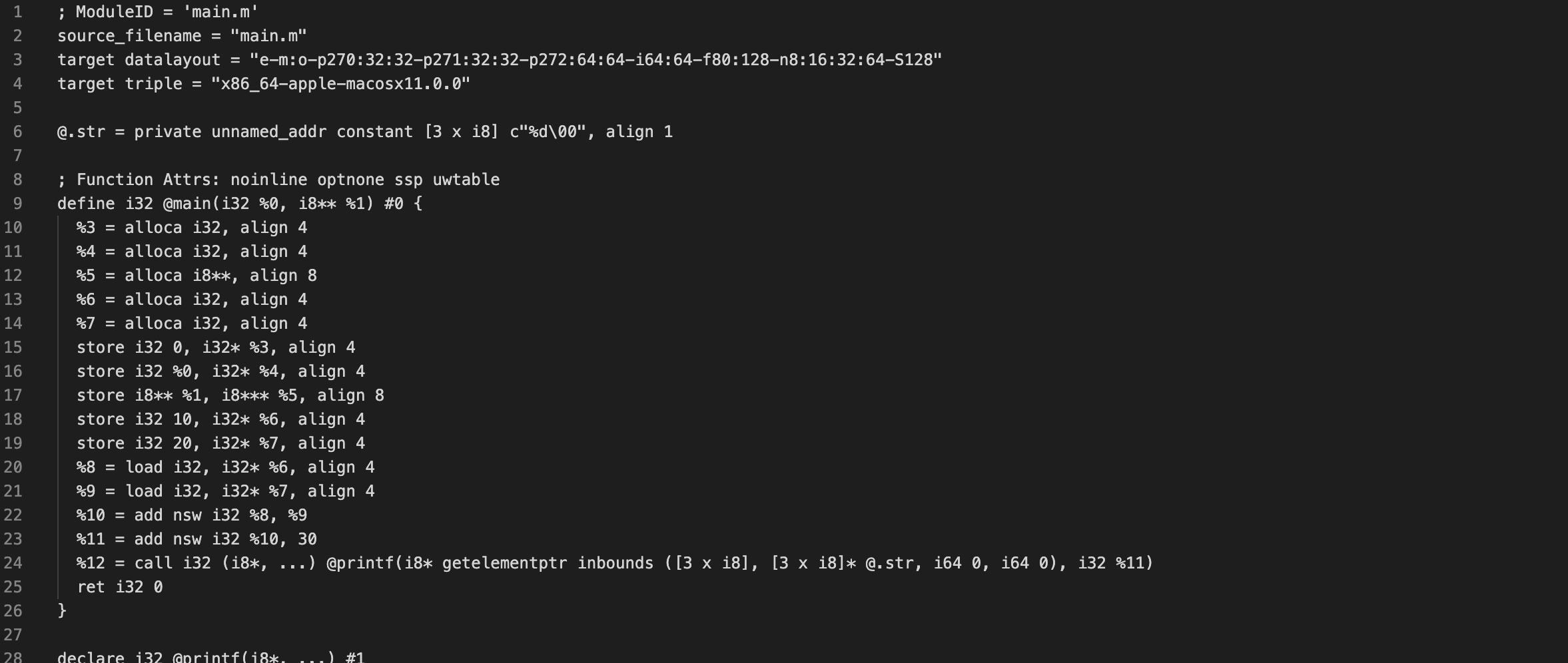

查看IR中间代码：

IR基本语法介绍：

@：全局标示
%：局部标示
alloca：开辟空间
align：内存对齐
i32：32个bit，4字节
store：写入内存
load：读取数据
call：调用函数
ret：返回

2.2.4 `IR`的优化

在Xcode中，找到Target→Build Setting→Optimization Level，可以对当前项目设置优化等级

在LLVM中，优化级别分别是-O0、-O1、-O2、-O3、-Os（第一个是大写英文字母O）

通过以下命令，可设置优化等级，并生成IR代码：

clang -Os -S -fobjc-arc -emit-llvm main.m -o main.ll

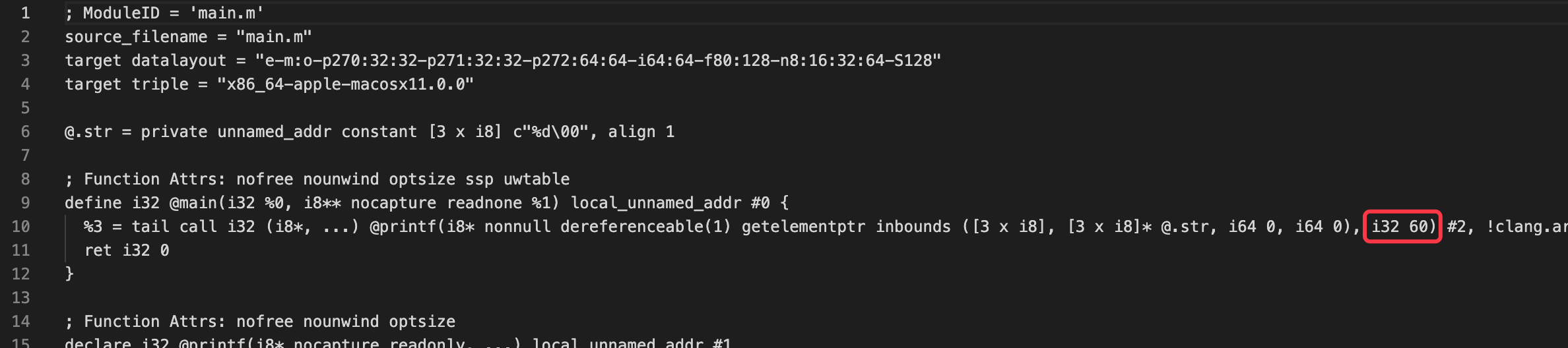

查看优化后的IR代码：

main函数中的代码优化的非常简短，直接计算出结果并返回

2.2.5 `Bitcode`

Xcode7以后，开启Bitcode设置，苹果会做进一步的优化，生成.bc中间代码

命令：

clang -emit-llvm -c main.ll -o main.bc

什么是Bitcode？

Bitcode是被编译程序的一种中间形式的代码。包含Bitcode并上传到App Store Connect的App，会在App Store上编译和链接。包含Bitcode可以在不提交新版本App的情况下，允许Apple在将来的时候再次优化你的App二进制文件

在Xcode中，默认开启Bitcode设置。如果你的App支持Bitcode，App使用到的其他二进制形式也要支持Bitcode，否则就会报错

解决Bitcode报错只有两种方案：

【方案一】将不支持Bitcode的SDK移除掉，或等待第三方更新
【方案二】：将使用Bitcode的选项设置为NO

2.3 生成汇编代码

通过最终的.ll或.bc代码，生成汇编代码

命令：

clang -S -fobjc-arc main.ll -o main.s
clang -S -fobjc-arc main.bc -o main.s

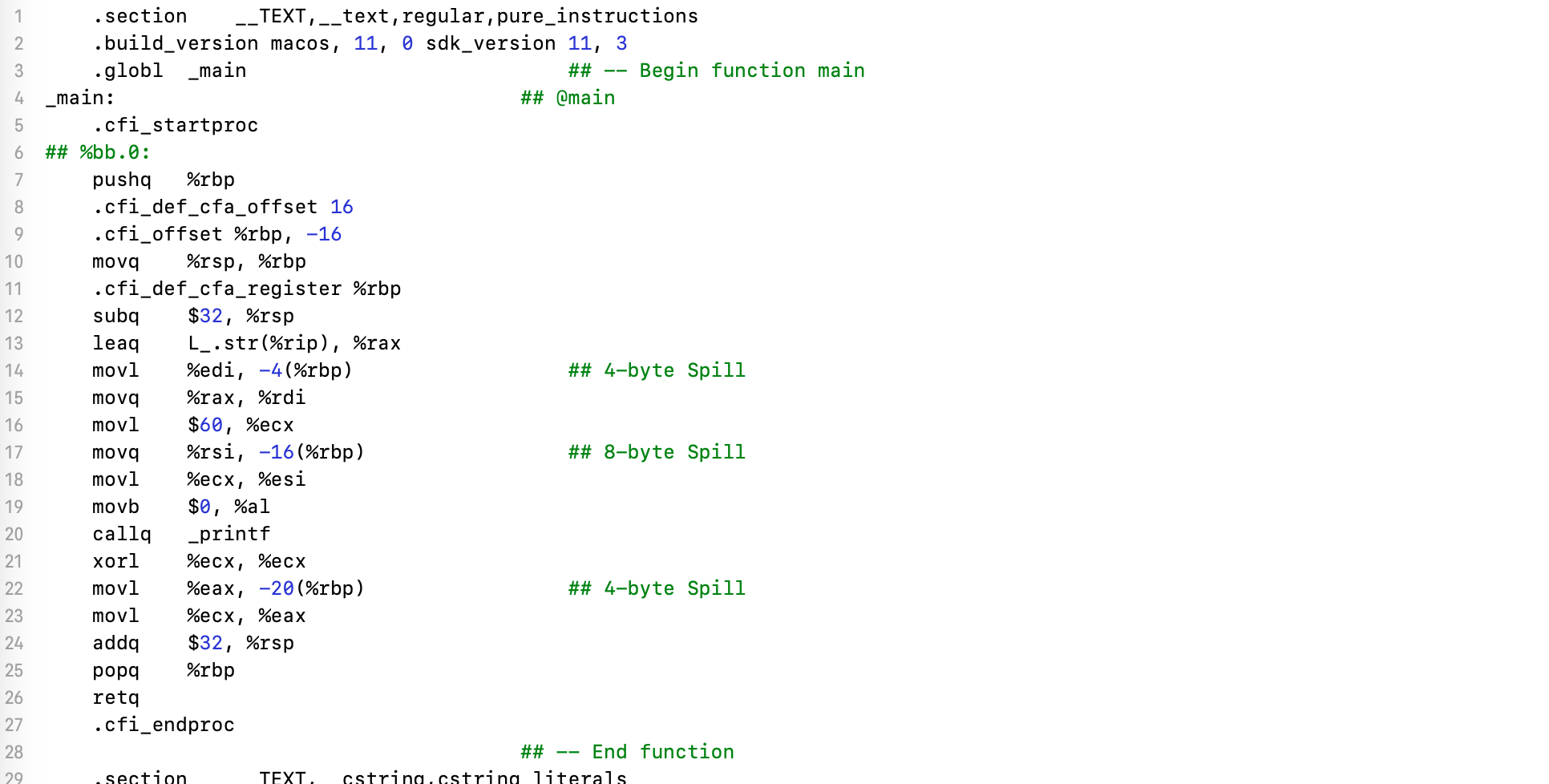

查看汇编代码：

汇编代码也可以设置OPT的优化等级进行优化

clang -Os -S -fobjc-arc main.ll -o main.s

查看优化后的汇编代码：

2.4 生成目标文件（汇编器）

目标文件的生成，是汇编器以汇编代码作为输入，将汇编代码转换为机器代码，最后输出目标文件（object file）

命令：

clang -fmodules -c main.s -o main.o

通过nm命令，查看main.o中的符号：

xcrun nm -nm main.o
-------------------------
//输出以下内容：
                 (undefined) external _printf
0000000000000000 (__TEXT,__text) external _main

_printf函数，被标记为undefined external
- undefined：表示在当前文件中，暂时找不到符号。因为printf为外部函数，链接后才能找到符号所属动态库
- external：表示这个符号在外部是可以被访问的

2.5 生成可执行文件（链接）

链接：将多个目标文件合并，符号表（包括重定位符号表）合并成一张表，经过链接最后，会分配虚拟内存地址，最终生成可执行文件或动态库

这个过程还会链接需要的动态库和静态库

静态库，和可执行文件合并
动态库，独立存在，运行时，由dyld动态加载

使用以下命令，生成可执行文件：

clang main.o -o main

查看链接后可执行文件的符号：

xcrun nm -nm main
-------------------------
//输出以下内容：
                 (undefined) external _printf (from libSystem)
                 (undefined) external dyld_stub_binder (from libSystem)
0000000100000000 (__TEXT,__text) [referenced dynamically] external __mh_execute_header
0000000100003f77 (__TEXT,__text) external _main
0000000100008008 (__DATA,__data) non-external __dyld_private

链接后，_printf符号可以找到所属的动态库，但依然被标记为undefined。因为libSystem属于系统动态库，在运行时进行动态绑定
链接后，还多了dyld_stub_binder符号，它在运行时用于符号的重绑定
- 以printf函数为例，printf函数存在于libSystem系统库中，它存在于懒加载符号表中。它的函数地址在运行时，首次对printf函数进行调用，才会通过dyld_stub_binder进行重绑定
- 而dyld_stub_binder函数地址的绑定时机：当dyld加载主程序时，符号被dyld直接绑定

3. Clang插件

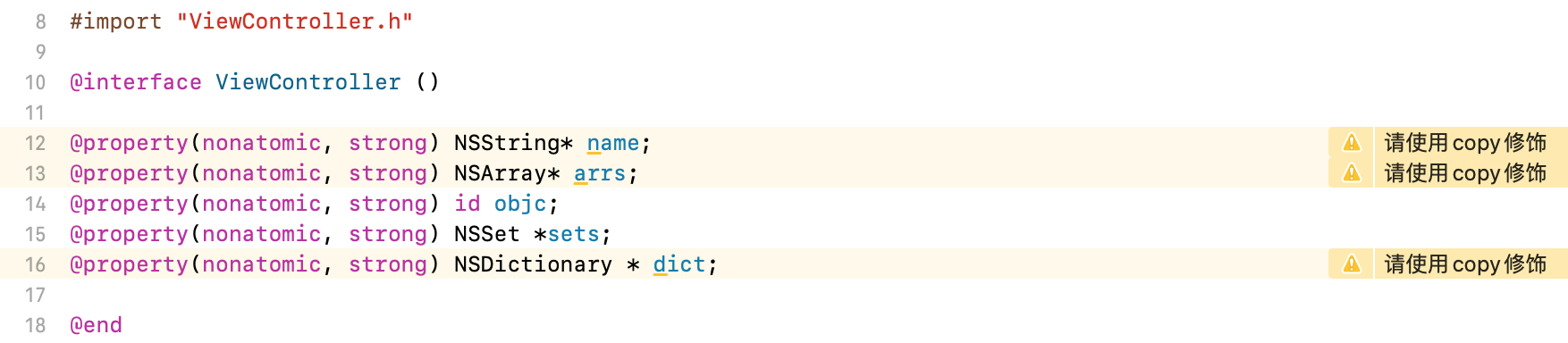

编写一个Clang插件，实现效果：定义NSString、NSArray、NSDictionary类型的属性，未使用copy修饰，对该属性提示警告

3.1 下载`LLVM`

由于国内的网络限制，需要借助镜像下载LLVM的源码：https://mirror.tuna.tsinghua.edu.cn/help/llvm/

下载LLVM项目

git    clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/llvm.git

在LLVM的tools目录下，下载Clang

cd    llvm/tools
git    clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/clang.git

在LLVM的projects目录下，下载compiler-rt、libcxx、libcxxabi

cd    ../projects
git    clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/compiler-rt.g
it
git    clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/libcxx.git
git    clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/libcxxabi.git

在Clang的tools下，安装extra工具

cd    ../tools/clang/tools
git    clone    https://mirrors.tuna.tsinghua.edu.cn/git/llvm/clang-tools-e
xtra.git

3.2 安装`cmake`

使用brew命令，查看是否安装cmake，如果已安装，跳过此步骤

brew list

通过brew安装cmake

brew install cmake

3.3 编译`LLVM`

3.3.1 通过`Xcode`编译`LLVM`

cmake编译成Xcode项目

mkdir build_xcode
cd build_xcode
cmake -G Xcode ../llvm

使用Xcode编译Clang

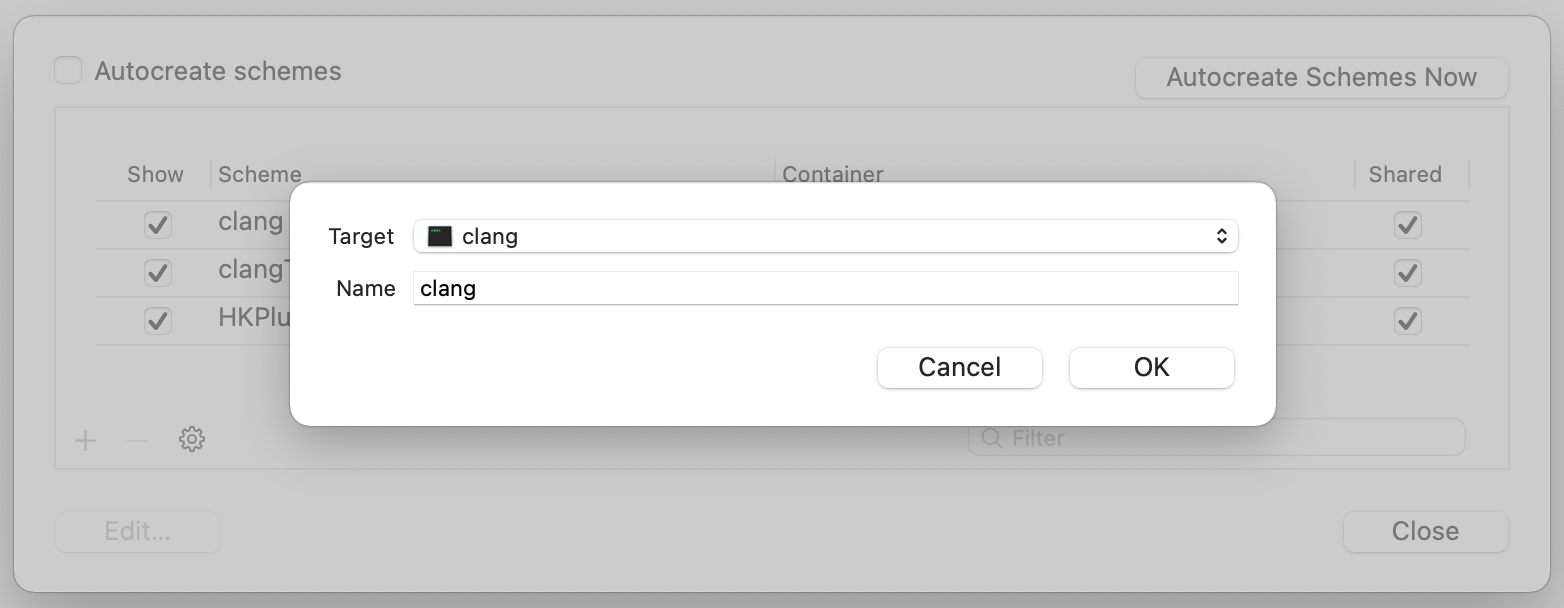

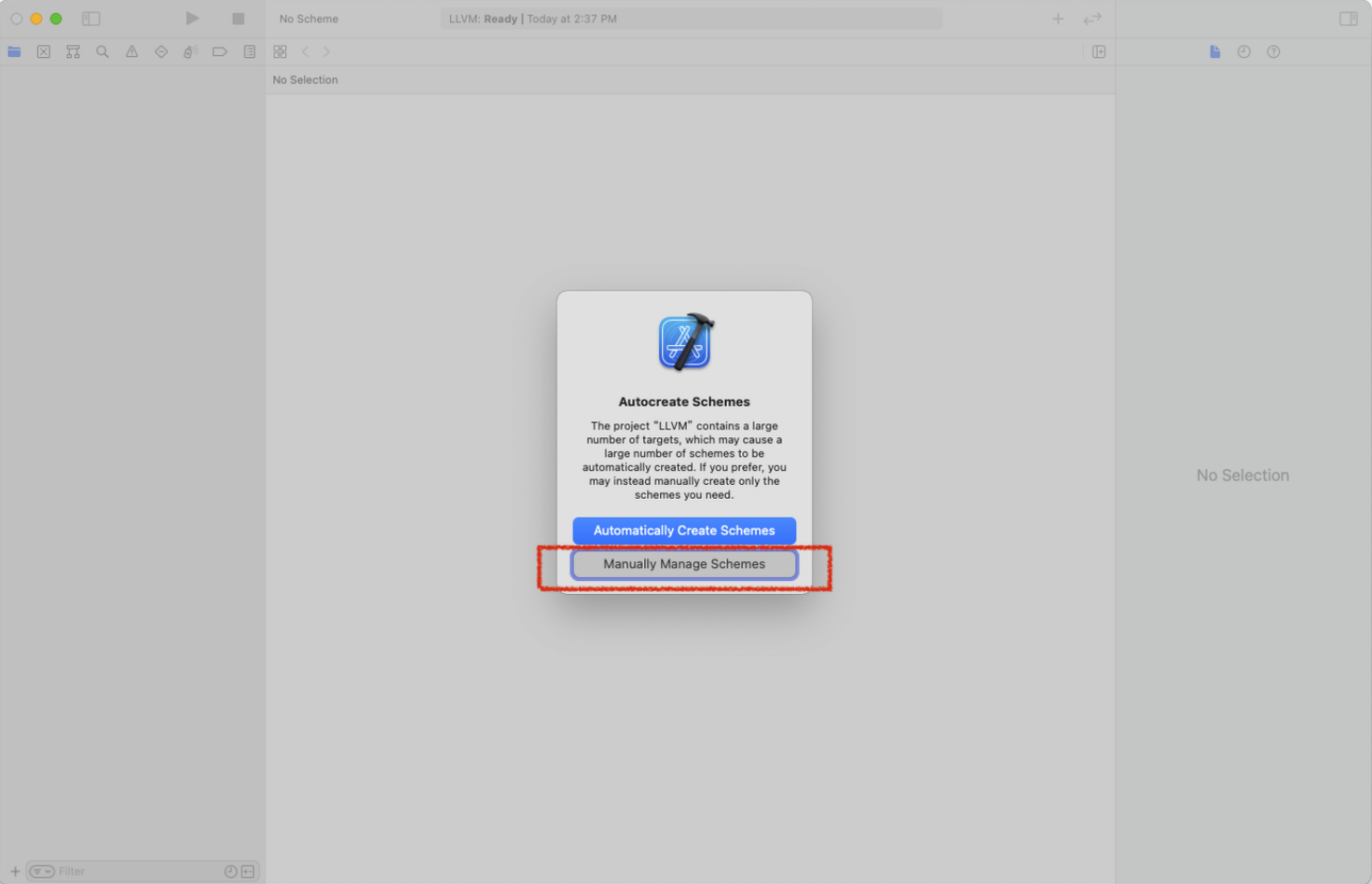

选择手动管理Schemes

点击左下⻆加号，在Target中添加clang和clangTooling

通过Run Without Building运⾏，代码没有改变的时候，不需要重新编译，直接运⾏现有可执⾏⽂件即可

3.3.2 通过`ninja`编译`LLVM`

安装ninja

brew install ninja

在LLVM源码根目录下，新建一个build_ninja目录，最终会在build_ninja目录下生成build.ninja

在LLVM源码根目录下，新建一个llvm_release目录，最终编译文件会在llvm_release文件夹路径下

cd llvm_build
cmake -G Ninja ../llvm -DCMAKE_INSTALL_PREFIX=安装路径

本机为/Users/xxx/xxx/LLVM/llvm_release，注意DCMAKE_INSTALL_PREFIX后面不能有空格

依次执行编译、安装指令

ninja
ninja    install

3.4 创建插件

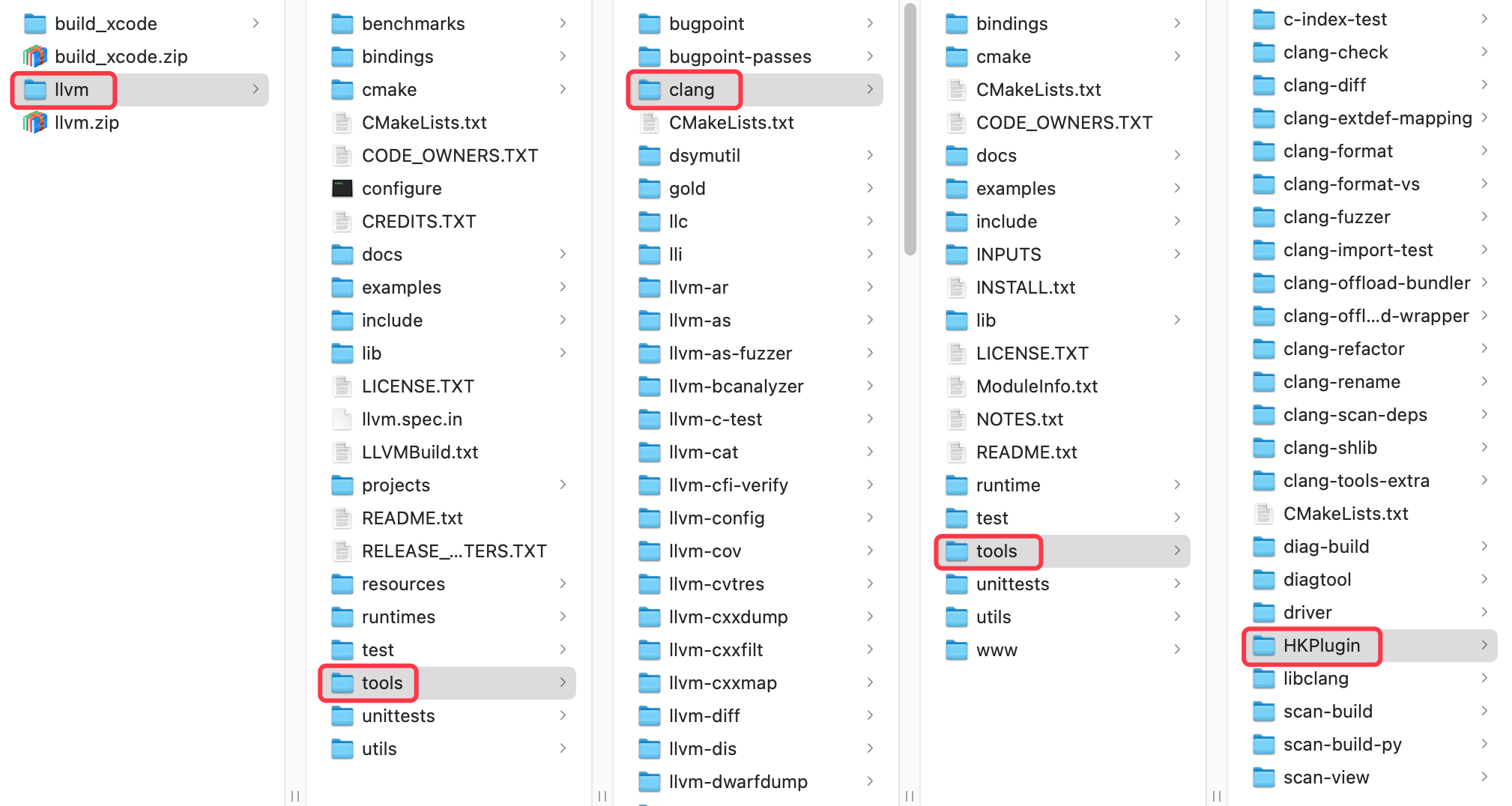

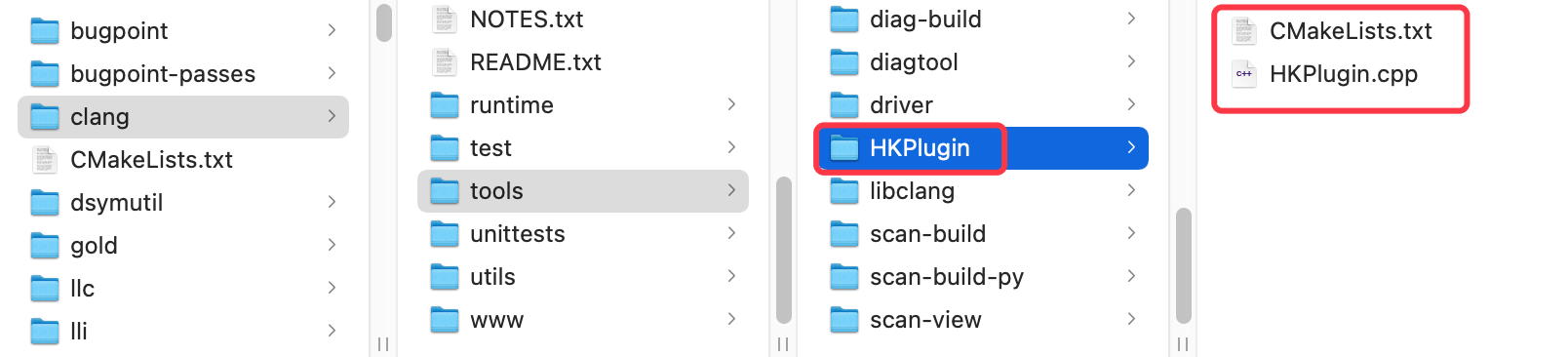

在/llvm/tools/clang/tools目录下，新建插件HKPlugin

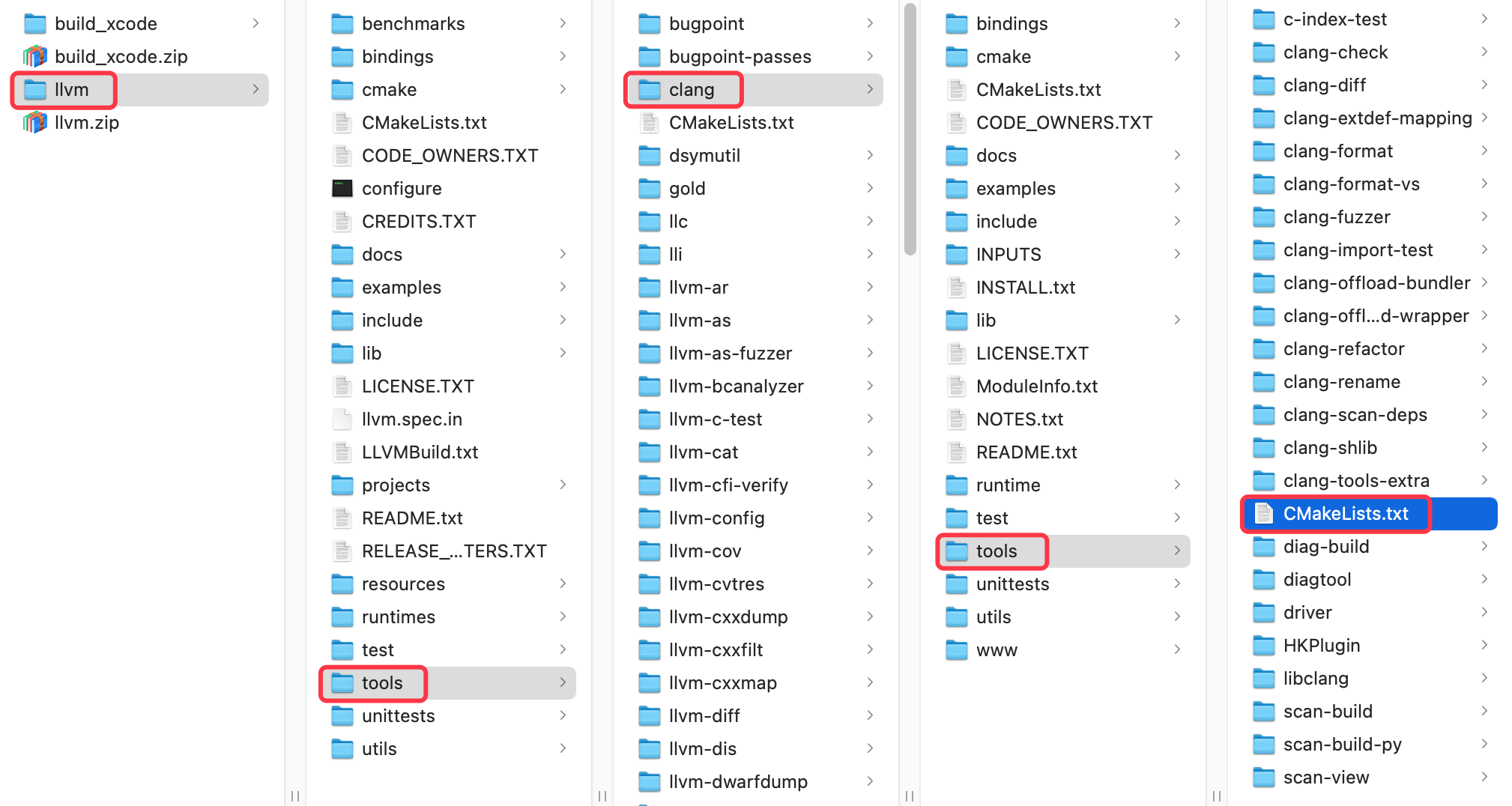

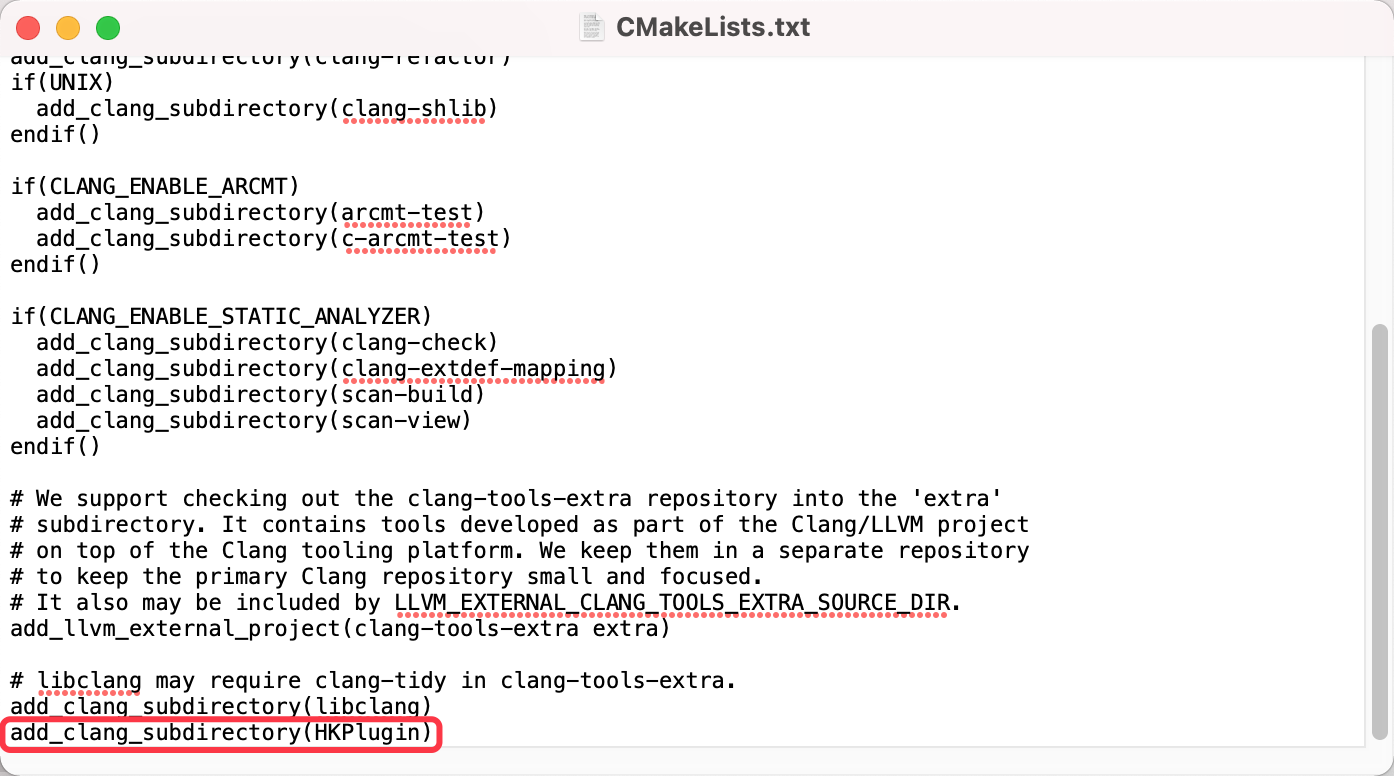

修改/llvm/tools/clang/tools目录下的CMakeLists.txt文件

新增add_clang_subdirectory(HKPlugin)

在HKPlugin目录下，新建HKPlugi.cpp和CMakeLists.txt文件

打开CMakeLists.txt文件，写入以下内容：

add_llvm_library(    HKPlugin    MODULE    BUILDTREE_ONLY
        HKPlugin.cpp
)

利用cmake重新生成Xcode项目，在build_xcode目录中执行cmake命令

cmake -G Xcode ../llvm

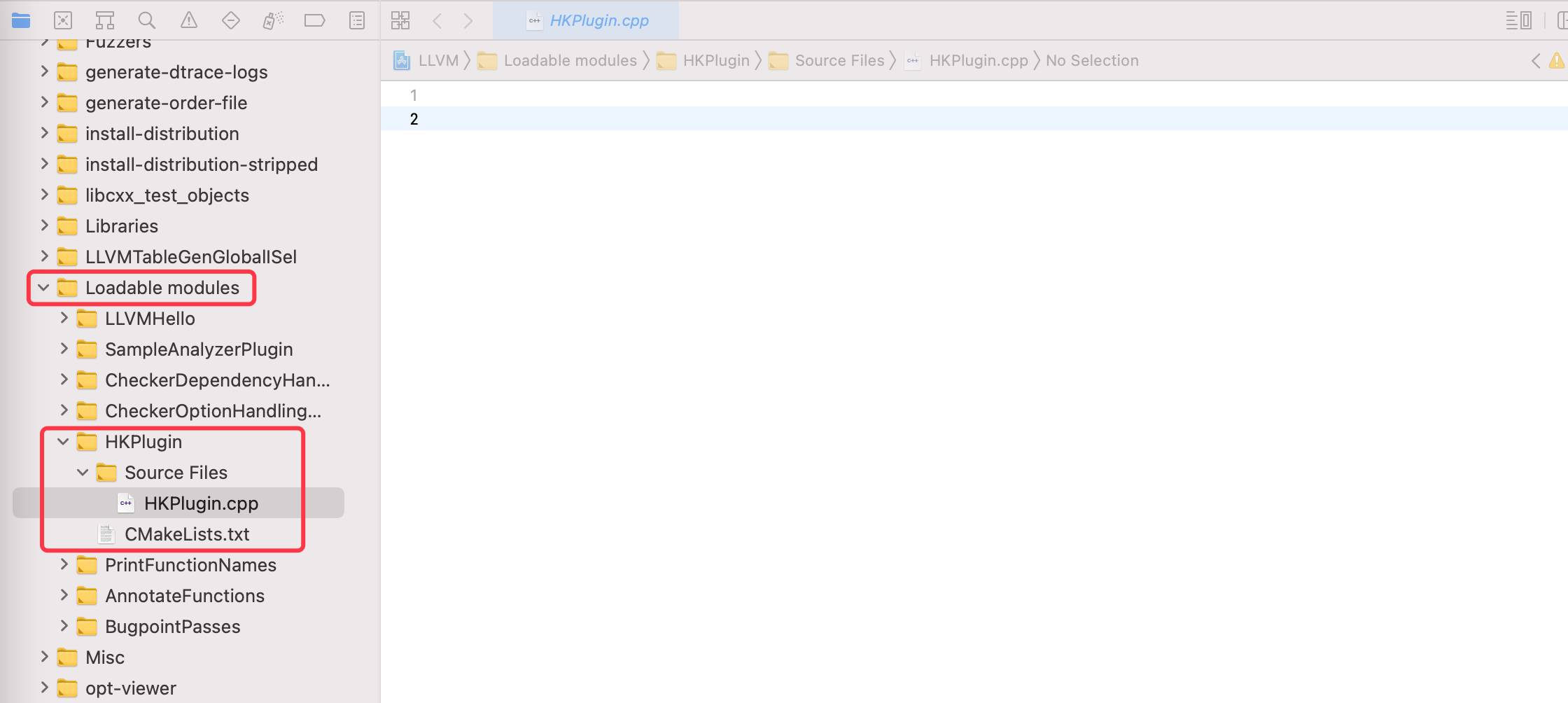

最后，可以在LLVM的Xcode项目中，在Loadable modules目录下找到自定义Plugin目录

打开HKPlugi.cpp文件，可以在里面编写插件代码

3.5 编写插件代码

3.5.1 文件和顶级节点的解析

导入插件使用的头文件和命名空间

#include <iostream>
#include "clang/AST/AST.h"
#include "clang/AST/DeclObjC.h"
#include "clang/AST/ASTConsumer.h"
#include "clang/ASTMatchers/ASTMatchers.h"
#include "clang/Frontend/CompilerInstance.h"
#include "clang/ASTMatchers/ASTMatchFinder.h"
#include "clang/Frontend/FrontendPluginRegistry.h"
using namespace clang;
using namespace std;
using namespace llvm;

定义命名空间、定义HKASTAction类，继承自系统的PluginASTAction类

namespace HKPlugin {
    class HKASTAction:public PluginASTAction{
    };
}

注册插件

static FrontendPluginRegistry::Add<HKPlugin::HKASTAction> X("HKPlugin","this is the description");

参数1：插件名称
参数2：插件描述

现有的需求分为三个步骤：

【第一步】读取代码
【第二步】找到目标类型定义的属性和修饰符
【第三步】不符合标准，提示警告

实现需求的第一步读取代码，需要用到AST语法树，然后对AST节点进行解析

我们可以使用以下两个函数：

CreateASTConsumer
ParseArgs

在HKASTAction类中，重写CreateASTConsumer和ParseArgs函数

namespace HKPlugin {
    class HKASTAction:public PluginASTAction{
        public:
            std::unique_ptr<ASTConsumer> CreateASTConsumer(CompilerInstance &CI, StringRef InFile) {
                return unique_ptr<ASTConsumer> (new ASTConsumer);
            }
            bool ParseArgs(const CompilerInstance &CI, const std::vector<std::string> &arg) {
                return true;
            }
    };
}

ASTConsumer是系统提供的基类，作为基类，它的作用大多有两种

抽取代码
由开发者继承，实现它的子类，对其进行扩展

所以，我们不能直接使用ASTConsumer，需要对其进行继承，实现自定义子类

namespace HKPlugin {
    class HKConsumer:public ASTConsumer{
        public:
            bool HandleTopLevelDecl(DeclGroupRef D) {
                cout<<"正在解析..."<<endl;
                return true;
            }
            void HandleTranslationUnit(ASTContext &Ctx) {
                cout<<"文件解析完成..."<<endl;
            }
    };
    class HKASTAction:public PluginASTAction{
        public:
            std::unique_ptr<ASTConsumer> CreateASTConsumer(CompilerInstance &CI, StringRef InFile) {
                return unique_ptr<HKConsumer> (new HKConsumer);
            }
            bool ParseArgs(const CompilerInstance &CI, const std::vector<std::string> &arg) {
                return true;
            }
    };
}

重写HandleTopLevelDecl和HandleTranslationUnit函数

HandleTopLevelDecl：顶级节点解析回调函数，顶级节点，例如：全局变量、函数定义、属性
HandleTranslationUnit：整个文件解析完成后的回调

编译HKPlugin项目，在项目的Products目录下，找到编译出的clang可执行文件

同样在Products目录下，找到HKPlugin.dylib

使用插件，测试文件和顶级节点的解析

创建hello.m文件，写入以下代码：

int sum(int a);
int a;
int sum(int a){
    int b = 10;
    return 10 + b;
}
int sum2(int a,int b){
    int c = 10;
    return a + b + c;
}

使用以下命令，测试插件

//自己编译的clang路径 -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator14.5.sdk/ -Xclang -load -Xclang 插件（.dylib）路径 -Xclang -add-plugin -Xclang 插件名称 -c 源码路径
/Volumes/study/Source/llvm-hk/build_xcode/Debug/bin/clang -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator14.5.sdk/ -Xclang -load -Xclang /Volumes/study/Source/llvm-hk/build_xcode/Debug/lib/HKPlugin.dylib -Xclang -add-plugin -Xclang HKPlugin -c hello.m
-------------------------
//输出以下内容：
正在解析...
正在解析...
正在解析...
正在解析...
文件解析完成...

共解析出四个顶级节点

3.5.2 分析`OC`代码

搭建App项目，打开ViewController.m文件，写入以下代码：

#import "ViewController.h"
@interface ViewController ()
@property(nonatomic, strong) NSString* name;
@property(nonatomic, strong) NSArray* arrs;
@end
@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];
}
@end

生成AST代码，找到属性的声明

在ObjCPropertyDecl节点中，可以找到属性的声明，包含属性的类型和修饰符

3.5.3 `AST`节点的过滤

系统API提供MatchFinder，用于AST语法树节点的查找

其中addMatcher函数，可以查找指定节点

void addMatcher(const DeclarationMatcher &NodeMatch,
                  MatchCallback *Action);

参数1：设置指定节点
参数2：执行回调，此处并非使用回调函数，而是一个回调类。需要继承MatchCallback系统类，实现自己的子类

添加MatchFinder所在命名空间

using namespace clang::ast_matchers;

实现HKMatchHandler回调类，继承自MatchCallback

class HKMatchHandler:public MatchFinder::MatchCallback{
    public:
        void run(const MatchFinder::MatchResult &Result) {
            const ObjCPropertyDecl *propertyDecl = Result.Nodes.getNodeAs<ObjCPropertyDecl>("objcPropertyDecl");
            if(propertyDecl){
                string typeStr = propertyDecl->getType().getAsString();
                cout<<"------拿到了："<<typeStr<<endl;
            }
        }
};

必须实现run函数，它就是真正的回调函数
通过Result结果，获取节点对象

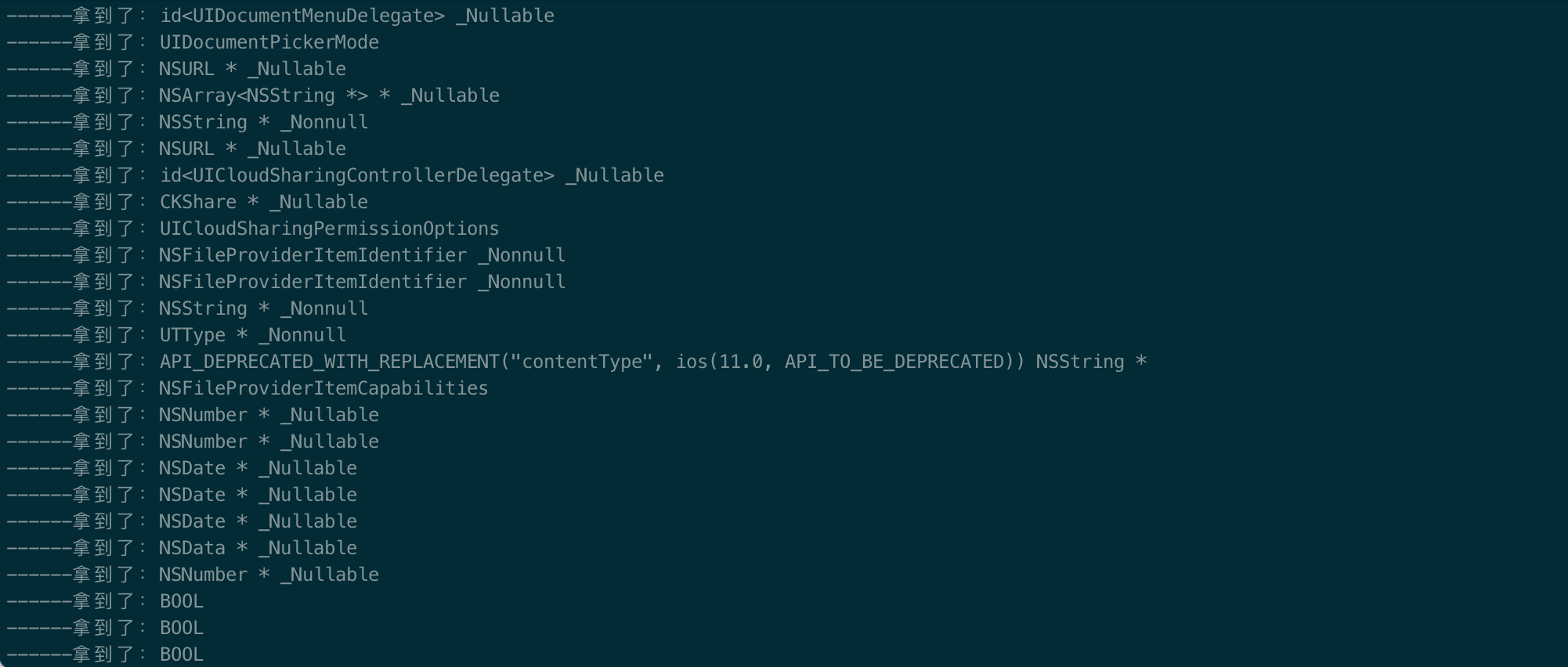

通过节点对象的getType().getAsString()，以字符串的形式返回属性类型

在HKConsumer类中，定义私有MatchFinder和HKMatchHandler，重写构造方法，添加AST节点过滤器

class HKConsumer:public ASTConsumer{
    private:
        MatchFinder matcher;
        HKMatchHandler handler;
    public:
        HKConsumer(){
            matcher.addMatcher(objcPropertyDecl().bind("objcPropertyDecl"), &handler);
        }
};

解析语法树，查找objcPropertyDecl节点

在文件解析完成的回调函数中，调用matcher的matchAST函数，将文件的语法树传入过滤器

void HandleTranslationUnit(ASTContext &Ctx) {
    cout<<"文件解析完成..."<<endl;
    matcher.matchAST(Ctx);
}

测试插件

通过语法树分析，可以找到属性的声明，包含属性的类型和修饰符
但也存在一些问题，在预处理阶段，头文件会被展开，我们可能会获取到系统头文件中的属性，所以我们要想办法过滤掉系统文件中的代码

3.5.4 过滤系统文件

可以通过文件路径判断系统文件，因为系统文件都存在于/Applications/Xcode.app/开头的目录中

在PluginASTAction类中，存在CompilerInstance类型的CI参数

std::unique_ptr<ASTConsumer> CreateASTConsumer(CompilerInstance &CI,
                                                 StringRef InFile) override = 0;

CI为编译器实例对象，可以通过它获取到文件路径，以及警告的提示

重写HKConsumer的构造函数，增加CI参数

HKConsumer(CompilerInstance &CI){
    matcher.addMatcher(objcPropertyDecl().bind("objcPropertyDecl"), &handler);
}

在HKASTAction类中，创建ASTConsumer时，将CI传入

std::unique_ptr<ASTConsumer> CreateASTConsumer(CompilerInstance &CI, StringRef InFile) {
    return unique_ptr<HKConsumer> (new HKConsumer(CI));
}

重写HKMatchHandler的构造函数，增加CI参数。定义私有CompilerInstance，通过构造函数对其赋值

class HKMatchHandler:public MatchFinder::MatchCallback{
    private:
        CompilerInstance &CI;
    public:
        HKMatchHandler(CompilerInstance &CI):CI(CI){
        }
};

在HKConsumer的构造函数中，对HKMatchHandler中的CI进行传递

HKConsumer(CompilerInstance &CI):handler(CI){
    matcher.addMatcher(objcPropertyDecl().bind("objcPropertyDecl"), &handler);
}

在HKMatchHandler使用CI，获取文件路径并进行过滤

class HKMatchHandler:public MatchFinder::MatchCallback{
    private:
        CompilerInstance &CI;
        bool isUserSourceCode(const string fileName){
            if(fileName.empty()){
                return false;
            }
            if(fileName.find("/Applications/Xcode.app/")==0){
                return false;
            }
            return true;
        }
    public:
        HKMatchHandler(CompilerInstance &CI):CI(CI){
        }
        void run(const MatchFinder::MatchResult &Result) {
            const ObjCPropertyDecl *propertyDecl = Result.Nodes.getNodeAs<ObjCPropertyDecl>("objcPropertyDecl");
            string fileName =  CI.getSourceManager().getFilename(propertyDecl->getSourceRange().getBegin()).str();
            if(propertyDecl && isUserSourceCode(fileName)){
                string typeStr = propertyDecl->getType().getAsString();
                cout<<"------拿到了："<<typeStr<<endl;
            }
        }
};

通过CI.getSourceManager().getFilename获取文件名称，包含文件路径
需要传入SourceLocation，可以通过节点的propertyDecl->getSourceRange().getBegin()获得
实现isUserSourceCode函数，判断路径非空，并且非/Applications/Xcode.app/目录开头，视为自定义文件

测试插件

文件解析完成...
------拿到了：NSString *
------拿到了：NSArray *

成功过滤系统文件，获取到自定义文件中的两个属性

3.5.5 判断属性的类型

实现isShouldUseCopy函数，传入属性类型，判断当前类型是否为必须使用copy修饰的类型

class HKMatchHandler:public MatchFinder::MatchCallback{
    private:
        CompilerInstance &CI;
        bool isUserSourceCode(const string fileName){
            if(fileName.empty()){
                return false;
            }
            if(fileName.find("/Applications/Xcode.app/")==0){
                return false;
            }
            return true;
        }
        bool isShouldUseCopy(const string typeStr){
            if(typeStr.find("NSString") != string::npos ||
               typeStr.find("NSArray") != string::npos ||
               typeStr.find("NSDictionary") != string::npos){
                    return true;
            }
            return false;
        }
    public:
        HKMatchHandler(CompilerInstance &CI):CI(CI){
        }
        void run(const MatchFinder::MatchResult &Result) {
            const ObjCPropertyDecl *propertyDecl = Result.Nodes.getNodeAs<ObjCPropertyDecl>("objcPropertyDecl");
            string fileName =  CI.getSourceManager().getFilename(propertyDecl->getSourceRange().getBegin()).str();
            if(propertyDecl && isUserSourceCode(fileName)){
                string typeStr = propertyDecl->getType().getAsString();
                if(isShouldUseCopy(typeStr)){
                    cout<<"------拿到了："<<typeStr<<endl;
                }
            }
        }
};

在ViewController.m中，增加其他类型的属性声明

#import "ViewController.h"
@interface ViewController ()
@property(nonatomic, strong) NSString* name;
@property(nonatomic, strong) NSArray* arrs;
@property(nonatomic, strong) id objc;
@property(nonatomic, strong) NSSet *sets;
@property(nonatomic, strong) NSDictionary * dict;
@end
@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];
}
@end

测试插件

文件解析完成...
------拿到了：NSString *
------拿到了：NSArray *
------拿到了：NSDictionary *

成功过滤其他类型的属性

3.5.6 判断属性的修饰符

通过propertyDecl->getPropertyAttributes()获取属性修饰符，和OBJC_PR_copy进行位与运算

void run(const MatchFinder::MatchResult &Result) {
    const ObjCPropertyDecl *propertyDecl = Result.Nodes.getNodeAs<ObjCPropertyDecl>("objcPropertyDecl");
    string fileName =  CI.getSourceManager().getFilename(propertyDecl->getSourceRange().getBegin()).str();
    if(propertyDecl && isUserSourceCode(fileName)){
        string typeStr = propertyDecl->getType().getAsString();
        ObjCPropertyDecl::PropertyAttributeKind attr = propertyDecl->getPropertyAttributes();
        if(isShouldUseCopy(typeStr) && !(attr & ObjCPropertyDecl::OBJC_PR_copy)){
            cout<<"------请使用copy修饰："<<typeStr<<endl;
        }
    }
}

测试插件：

文件解析完成...
------请使用copy修饰：NSString *
------请使用copy修饰：NSArray *
------请使用copy修饰：NSDictionary *

3.5.7 提示警告信息

当判断目标类型使用非copy修饰，目前只是内容打印，正确的做法在Xcode中提示警告信息

使用编译器实例对象CI提示警告信息

void run(const MatchFinder::MatchResult &Result) {
    const ObjCPropertyDecl *propertyDecl = Result.Nodes.getNodeAs<ObjCPropertyDecl>("objcPropertyDecl");
    string fileName =  CI.getSourceManager().getFilename(propertyDecl->getSourceRange().getBegin()).str();
    if(propertyDecl && isUserSourceCode(fileName)){
        string typeStr = propertyDecl->getType().getAsString();
        ObjCPropertyDecl::PropertyAttributeKind attr = propertyDecl->getPropertyAttributes();
        if(isShouldUseCopy(typeStr) && !(attr & ObjCPropertyDecl::OBJC_PR_copy)){
            DiagnosticsEngine &diag = CI.getDiagnostics();
            diag.Report(propertyDecl->getLocation(), diag.getCustomDiagID(DiagnosticsEngine::Warning, "请使用copy修饰"));
        }
    }
}

通过CI的getDiagnostics函数，获取诊断引擎，需要传入位置和DiagID
通过节点获取位置，使用propertyDecl->getLocation()获得当前节点的位置
通过diag.getCustomDiagID获取DiagID，设置提示级别和文案

测试插件

文件解析完成...
ViewController.m:12:40: warning: 请使用copy修饰
@property(nonatomic, strong) NSString* name;
                                       ^
ViewController.m:13:39: warning: 请使用copy修饰
@property(nonatomic, strong) NSArray* arrs;
                                      ^
ViewController.m:16:45: warning: 请使用copy修饰
@property(nonatomic, strong) NSDictionary * dict;
                                            ^
3 warnings generated.

3.5.8 `Xcode`集成插件

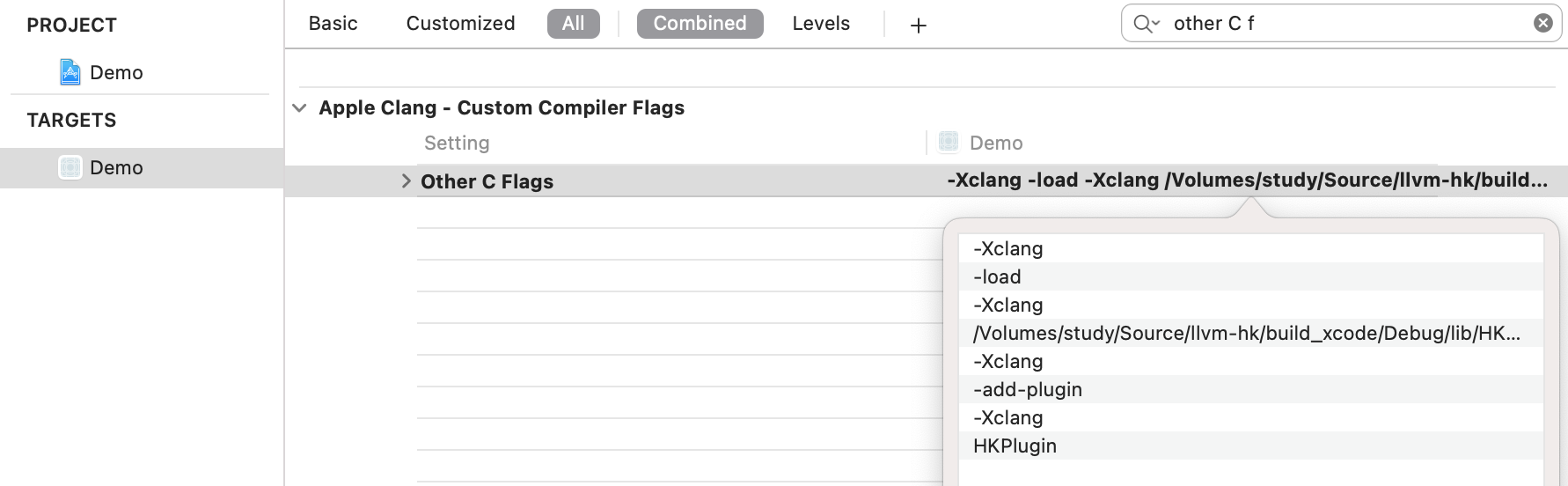

打开测试项目，在Xcode中注册插件，来到Build Settings→Other C Flags

//-Xclang -load -Xclang (.dylib)插件路径 -Xclang -add-plugin -Xclang 插件名称
-Xclang -load -Xclang /Volumes/study/Source/llvm-hk/build_xcode/Debug/lib/HKPlugin.dylib -Xclang -add-plugin -Xclang HKPlugin

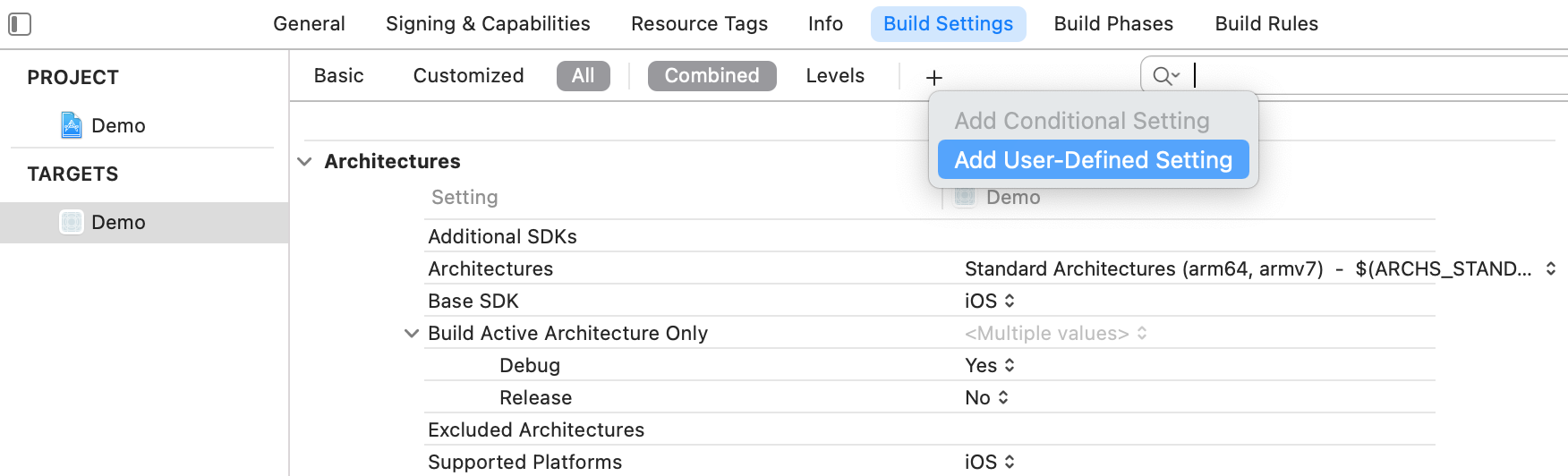

在Xcode中替换Clang，来到Build Settings中新增两项用户自定义设置

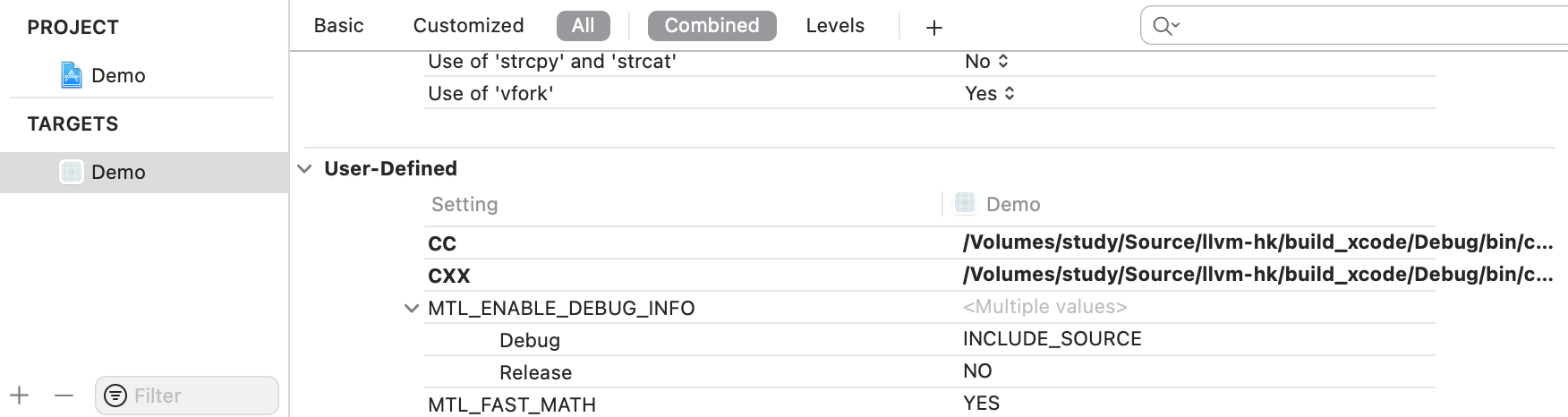

分别添加CC和CXX

CC对应自己编译的Clang绝对路径
CXX对应自己编译的Clang++绝对路径

/Volumes/study/Source/llvm-hk/build_xcode/Debug/bin/clang
/Volumes/study/Source/llvm-hk/build_xcode/Debug/bin/clang++

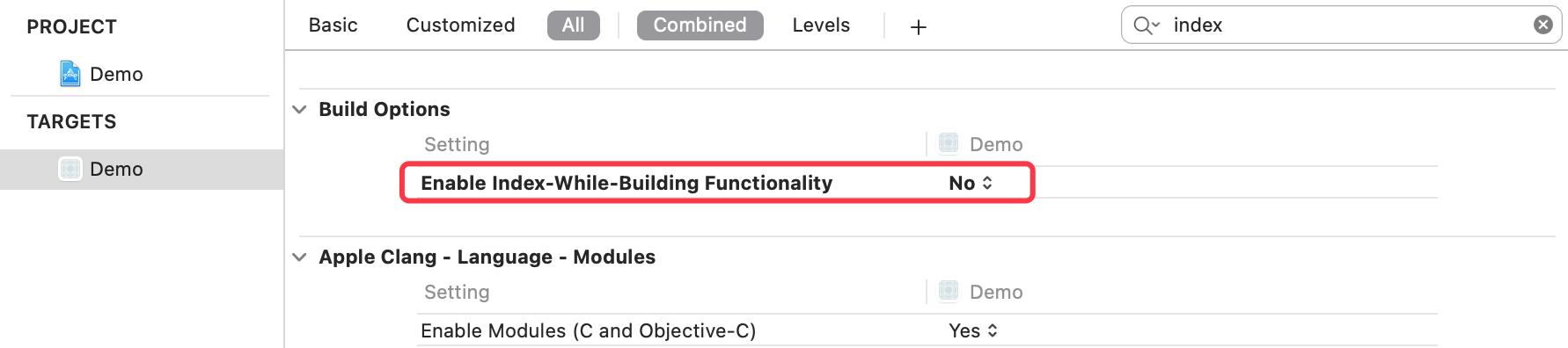

在Build Settings中，将Enable Index-Wihle-Building Functionality设置为NO

测试插件

总结

LLVM：

LLVM是一个编译器
优势：前后端分离，可扩展性强

编译型语言 & 解释型语言：

解释型语言：直接读取源码，使用解释器即可直接执行
编译型语言：通过编译器，将源码编译成机器代码才可执行

编译器：

前端：经过词法分析、语法分析，生成AST抽象语法树，LLVM还会生成IR中间代码，开启Bitcode会生成bc代码
优化器：在LLVM的前端和后端都会对代码进行优化，根据一个又一个Pass进行优化。前端优化IR代码，后端优化汇编代码
后台：生成汇编代码，生成目标文件，经过链接，根据不同的机构生成对应的可执行文件

编译流程：

读取源码
预处理阶段
- 展开宏和头文件
编译阶段
- 词法分析
- 语法分析
- 生成IR中间代码
- IR代码优化
- Bitcode代码
生成汇编代码
生成目标文件（汇编器）
生成可执行文件（链接）

Clang插件：

编译LLVM工程
创建插件
编写插件代码
- 文件和顶级节点的解析
- 分析OC代码
- AST节点的过滤
- 过滤系统文件
- 判断属性的类型
- 判断属性的修饰符
- 提示警告信息
- Xcode集成插件

1. LLVM概述

1.1 传统编译器设计

1.2 iOS的编译器架构

1.3 LLVM的设计

1.4 Clang

2. 编译流程

2.1 预处理阶段

2.2 编译阶段

2.2.1 词法分析

2.2.2 语法分析

2.2.3 生成IR中间代码

2.2.4 IR的优化

2.2.5 Bitcode

2.3 生成汇编代码

2.4 生成目标文件（汇编器）

2.5 生成可执行文件（链接）

3. Clang插件

3.1 下载LLVM

3.2 安装cmake

3.3 编译LLVM

3.3.1 通过Xcode编译LLVM

3.3.2 通过ninja编译LLVM

3.4 创建插件

3.5 编写插件代码

3.5.1 文件和顶级节点的解析

3.5.2 分析OC代码

3.5.3 AST节点的过滤

3.5.4 过滤系统文件

3.5.5 判断属性的类型

3.5.6 判断属性的修饰符

3.5.7 提示警告信息

3.5.8 Xcode集成插件

总结

1.2 `iOS`的编译器架构

1.3 `LLVM`的设计

1.4 `Clang`

2.2.3 生成`IR`中间代码

2.2.4 `IR`的优化

2.2.5 `Bitcode`

3.1 下载`LLVM`

3.2 安装`cmake`

3.3 编译`LLVM`

3.3.1 通过`Xcode`编译`LLVM`

3.3.2 通过`ninja`编译`LLVM`

3.5.2 分析`OC`代码

3.5.3 `AST`节点的过滤

3.5.8 `Xcode`集成插件
