在无感的BLDC方波控制中，AC7811没办法再直接通过PWDT模块检测霍尔信号了。 所以需要先进行ACMP模块的初始化配置，使能ACMP模块正常工作后，ACMP会对输入的三相反电动势与电机中电电压进行轮询模拟，得到各相反电动势过零点，进而模拟霍尔信号通过CTU输出至PWDT采集。

模块简介

ACMP 模块包括 ACMP0 和 ACMP1。
ACMP0 和 ACMP1 都包含一个比较器和一个 6 位数字模拟转换器（DAC）。模拟多路复用器（MUX）提供一个用于从六个通道中选择模拟输入信号的电路。一个通道由 6 位数字模拟转换器（DAC）提供，其他通道由外部输入提供。
ACMP0 的轮询模式和霍尔输出(Hall)功能专为电机应用而设计。ACMP1 没有轮询和霍尔(Hall)输出功能。

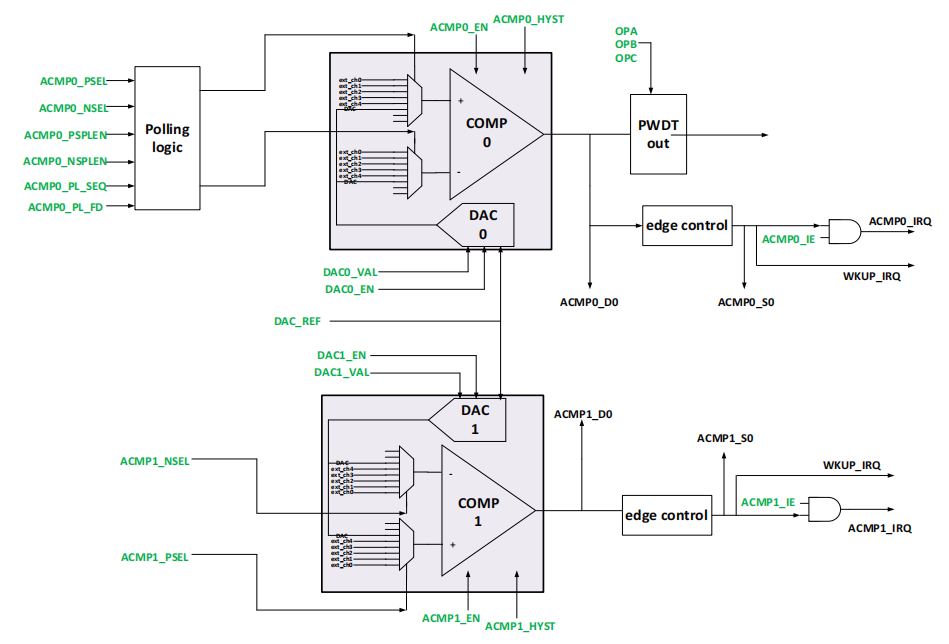

功能框图


普通模式

电路

检测引脚：PA8
被测引脚：PB10

软件

IO口配置

  1. /**
  2.  * GPIO_Init
  3.  *
  4.  * @param[in] void
  5.  * @return void
  6.  *
  7.  * @brief GPIO端口初始化
  8.  */
  9. void GPIO_Init(void)
  10. {
  11.     GPIO_SetFunc(GPIO_PA8, 1);//PA8作为功能1 ADC_IN1
  12.     GPIO_SetFunc(GPIO_PB10, 0);//PB10作为功能0，
  13.     GPIO_SetDir(GPIO_PB10,1);//输出
  14.     GPIO_SetPinValue(GPIO_PB10, 0);//输出低电平
  15. }

ACMP初始化

  1. /**
  2.  * ACMP_Init
  3.  *
  4.  * @param[in] void
  5.  * @return void
  6.  *
  7.  * @brief ACMP0模块初始化，
  8.  */
  9.  void ACMP0_Normal_Init(void)
  10.  {
  11.       ACMP_InitType acmpConfig;
  12.       ACMP_DACType  acmpDACConfig;
  14.       acmpConfig.posPin = ACMP_INPUT_EXT1;//正输通道选择
  15.       acmpConfig.negPin = ACMP_INPUT_DAC ;//负输入通道选择
  16.       acmpConfig.pollEn = 0;//不使能轮询模式
  17.       acmpConfig.intEn = ENABLE;//使能中断
  18.       acmpConfig.hyst = ACMP_HYST_20MV;//迟滞挡位选择
  19.       acmpConfig.edgeType = ACMP_INTERRUPT_EDGE_FALLING_RISING;//中断触发模式
  20.       acmpConfig.moduleEnable = ENABLE;//使能ACMP模块
  21.       ACMP_Init(ACMP_CHANNEL0,&acmpConfig);
  22.       NVIC_EnableIRQ(ACMP0_IRQn );
  23.       ACMP_SetCallBack(ACMP_CHANNEL0 , ACMP_CallBack);
  25.       acmpDACConfig.val = 63;//dac范围0-63 输出电压值：(val/64)*ref
  26.       acmpDACConfig.ref = ACMP_DAC_REFERENCE_VDDA;//DAC参考源选择
  27.       acmpDACConfig.enable = ENABLE;//DAC输出使能
  28.       ACMP_SetDacValue(ACMP_CHANNEL0, &acmpDACConfig);
  29.  }

ACMP0的中断回调

  1. /**
  2.  * ACMP_Callback
  3.  *
  4.  * @param[in]  none
  5.  * @return    none
  6.  *
  7.  * @brief   ACMP0中断回调函数，读出数据输出,并翻转PB10端口
  8.  */
  9.  uint8_t ACMPData =0;
  10. void ACMP_CallBack(void)
  11. {
  13.     if(ACMP_GetFlag(ACMP_CHANNEL0, ACMP0_OUTPUT_FLAG)!=0)  //正常模式中断标志
  14.     {
  16.         ACMP_ClrFlag(ACMP_CHANNEL0, ACMP0_OUTPUT_FLAG);//清中断标志
  17.         ACMPData = (ACMP_GetOutputValue(ACMP_CHANNEL0, ACMP0_OUTPUT_FLAG))>>7;//读出ACMP0正常模式的输出值,正输入大于负输入，输出1，正输入小于负输入，输出1
  18.         printf("data is %d\n",ACMPData );
  19.         GPIO_SetPinValue(GPIO_PB10, ACMPData);//修改PB10输出电平
  21.     }
  22. }

实测

ACMP+：PA8-ACMP_IN1-ADC_IN1
ACMP-：内部的DAC 配置成63 代表5V
也就是说ADC_IN1通道采集到的电压>5V时，则输出为1

  1. ACMPData = (ACMP_GetOutputValue(ACMP_CHANNEL0, ACMP0_OUTPUT_FLAG))>>7;//读出ACMP0正常模式的输出值,正输入大于负输入，输出1，正输入小于负输入，输出1

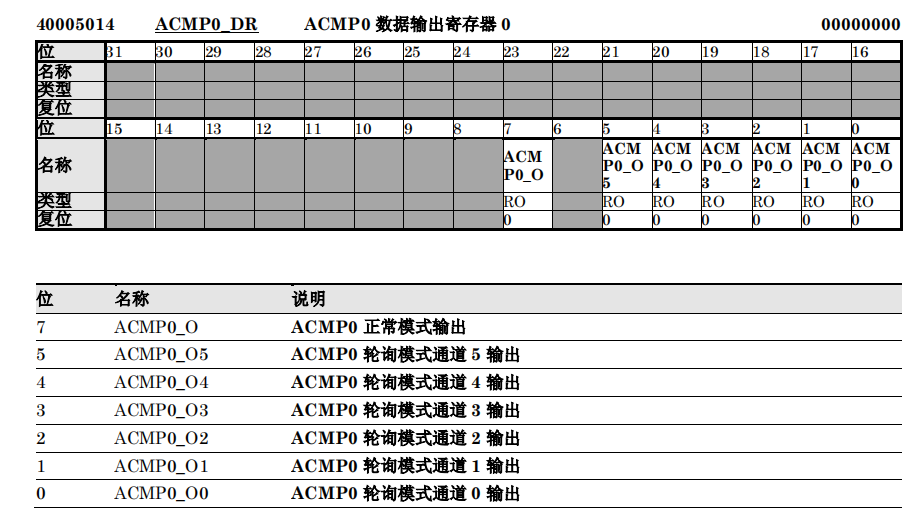

对于为什么要>>7右移7位，和ACMP0的数据寄存器有关，正常模式输出在第7位上，而读到的是整个DR寄存器的值，所以要进行移位。

发现板子引脚不对

历程中引脚和demo板不对应，进行修改

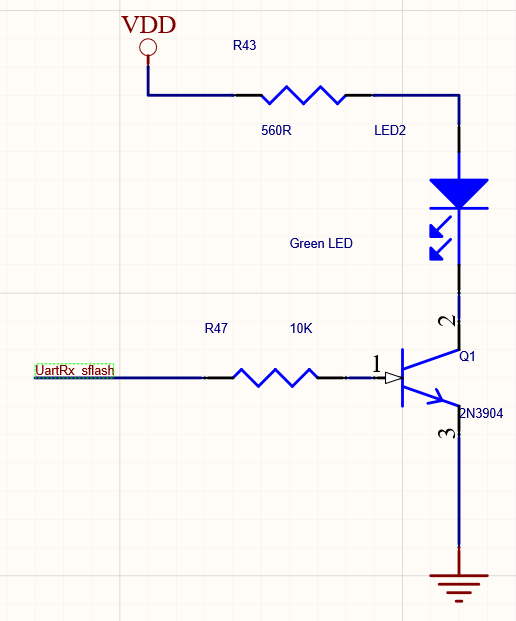

PA8改成了PC4，对应LED2，让其根据ACMP0采集到的信号进行翻转，点亮或者熄灭LED2。
ACMP-，内部DAC参考电压val修改成30，对应30/64*5V=2.34V

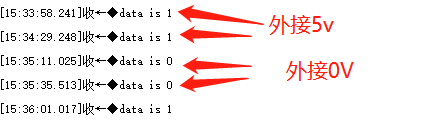

这样就可以使用GND和5V进行测试，观察输出的数值。
接5V时，5>2.34 输出为1；
接GND时，GND<2.34输出为0；

小结

普通模式，重点在于：正输入与负输入的选择；DAC输出电平的设置。

轮询模式

和普通模式相比，有以下区别：
ACMP0模块初始化

  1. /**
  2.  * ACMP_Init
  3.  *
  4.  * @param[in] void
  5.  * @return void
  6.  *
  7.  * @brief ACMP0模块初始化，
  8.  */
  9.  void ACMP0_Polling_Init(void)
  10.  {
  11.       ACMP_InitType     acmpConfig;
  12.       ACMP_DACType      acmpDACConfig;
  13.       ACMP_PollingType  acmpPollingConfig;
  15.       acmpConfig.negPin = ACMP_INPUT_DAC ;//负输入通道选择
  16.       acmpConfig.pollEn = 1;//使能轮询模式
  17.       acmpConfig.intEn = ENABLE;//使能中断
  18.       acmpConfig.hyst = ACMP_HYST_20MV;//迟滞挡位选择
  19.       acmpConfig.edgeType = ACMP_INTERRUPT_EDGE_FALLING_RISING;//中断触发模式
  20.       acmpConfig.moduleEnable = ENABLE;//使能ACMP模块
  21.       ACMP_Init(ACMP_CHANNEL0,&acmpConfig);
  22.       NVIC_EnableIRQ(ACMP0_IRQn );
  23.       ACMP_SetCallBack(ACMP_CHANNEL0 , ACMP_CallBack);
  25.       acmpDACConfig.val = 63;//dac范围0-63 输出电压值：(val/64)*ref
  26.       acmpDACConfig.ref = ACMP_DAC_REFERENCE_VDDA;//DAC参考源选择
  27.       acmpDACConfig.enable = ENABLE;//DAC输出使能
  28.       ACMP_SetDacValue(ACMP_CHANNEL0, &acmpDACConfig);
  30.       acmpPollingConfig.posPollingEnable = ENABLE;//正输入通道轮询模式使能
  31.         acmpPollingConfig.negPollingEnable = DISABLE;//负输入通道轮询模式关闭
  32.         acmpPollingConfig.pollingDiv = ACMP0_POLLING_FREQ_DIVIDER_256;//轮询分频值
  33.         acmpPollingConfig.pollingChannelSeq = 7;//轮询通道序列设置，禁用/使能相应的通道
  34.         acmpPollingConfig.hallOutEn = DISABLE;
  35.         ACMP_PollingModeInit(ACMP_CHANNEL0, &acmpPollingConfig);
  36.  }

多了轮询的结构第参数配置：
正输入通道轮询模式使能；负输入通道轮询模式关闭；轮询分频值（就是几个通道之间切换的频率）；轮询通道序列设置，禁用7通道；HALL输出禁止。
还有读取ACMP0数据寄存器DR相应位的数值时，所处位置不同要移不同的位数。

  1. /**
  2.  * ACMP_Callback
  3.  *
  4.  * @param[in]  none
  5.  * @return    none
  6.  *
  7.  * @brief   ACMP0中断回调函数，读出数据输出,并翻转PB10端口
  8.  */
  9.  uint8_t ACMPData =0;
  10. void ACMP_CallBack(void)
  11. {
  12.   if(ACMP_GetFlag(ACMP_CHANNEL0, ACMP0_OUTPUT_FLAG )!=0)  //轮询模式通道0中断标志
  13.     {
  14.         ACMP_ClrFlag(ACMP_CHANNEL0, ACMP0_OUTPUT_FLAG);//清中断标志
  15.     }
  16.     if(ACMP_GetFlag(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL0_FLAG )!=0)  //轮询模式通道0中断标志
  17.     {
  19.         ACMP_ClrFlag(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL0_FLAG);//清中断标志
  20.         ACMPData = (ACMP_GetOutputValue(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL0_FLAG))>>0;//读出ACMP0正常模式的输出值,正输入大于负输入，输出1，正输入小于负输入，输出1
  21.         printf("data is %d\n",ACMPData );
  22.     GPIO_SetPinValue(GPIO_PB10, ACMPData);//修改PB10输出电平
  24.     }
  25.     else if(ACMP_GetFlag(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL1_FLAG )!=0)  //轮询模式通道1中断标志
  26.     {
  27.         ACMP_ClrFlag(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL1_FLAG);//清中断标志
  28.         ACMPData = (ACMP_GetOutputValue(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL1_FLAG))>>1;//读出ACMP0正常模式的输出值,正输入大于负输入，输出1，正输入小于负输入，输出1
  29.         printf("data is %d\n",ACMPData );
  30.     GPIO_SetPinValue(GPIO_PB10, ACMPData);//修改PB10输出电平
  31.     }
  32.     else if(ACMP_GetFlag(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL2_FLAG )!=0)  //轮询模式通道2中断标志
  33.     {
  34.         ACMP_ClrFlag(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL2_FLAG);//清中断标志
  35.         ACMPData = (ACMP_GetOutputValue(ACMP_CHANNEL0, ACMP0_POLLING_OUTPUT_CHANNEL2_FLAG))>>2;//读出ACMP0正常模式的输出值,正输入大于负输入，输出1，正输入小于负输入，输出1
  36.         printf("data is %d\n",ACMPData );
  37.     GPIO_SetPinValue(GPIO_PB10, ACMPData);//修改PB10输出电平
  38.     }
  39.     else
  40.     {}
  41. }
