实验02 BGP Full Mesh

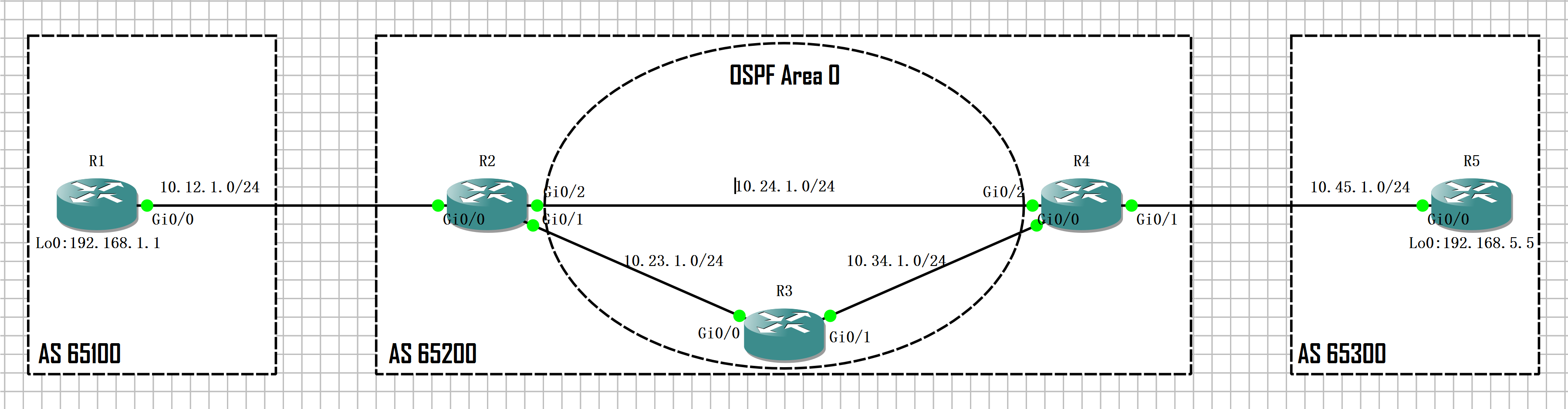

拓扑

知识点

• 用loopback 地址建立 Full mesh
• 从eBGP （R5） 向 iBGP （R4）宣告路由的时候，下一跳地址不会变化（保留为10.45.1.2）。所以需要把eBGP 直连的网段，通过IGP宣告进 iBGP。否则BGP路由无法通过Validity，进而不会被加载进路由表，也不会被宣告给邻居

目标

• 将R1 和 R5 的环回地址（模拟eBGP 路由）互相宣告给对方

步骤

配置

• 各接口IP地址，包括 Loopback
• R2，R3，R4 上配置OSPF，此时可以先不宣告 Loopback
• 在所有R上配置 BGP，在iBGP 上使用 Loopback 地址作为 Peering 地址

#R1
router bgp 65100
 bgp log-neighbor-changes
 network 192.168.1.1 mask 255.255.255.255
 neighbor 10.12.1.2 remote-as 65200
#R2
router bgp 65200
 bgp log-neighbor-changes
 neighbor 10.12.1.1 remote-as 65100
 neighbor 192.168.3.3 remote-as 65200
 neighbor 192.168.3.3 update-source Loopback0
 neighbor 192.168.4.4 remote-as 65200
 neighbor 192.168.4.4 update-source Loopback0
#R3
router bgp 65200
 bgp log-neighbor-changes
 neighbor 192.168.2.2 remote-as 65200
 neighbor 192.168.2.2 update-source Loopback0
 neighbor 192.168.4.4 remote-as 65200
 neighbor 192.168.4.4 update-source Loopback0
#R4
router bgp 65200
 bgp log-neighbor-changes
 neighbor 10.45.1.2 remote-as 65300
 neighbor 192.168.2.2 remote-as 65200
 neighbor 192.168.2.2 update-source Loopback0
 neighbor 192.168.3.3 remote-as 65200
 neighbor 192.168.3.3 update-source Loopback0
#R5
router bgp 65300
 bgp log-neighbor-changes
 network 192.168.5.5 mask 255.255.255.255
 neighbor 10.45.1.1 remote-as 65200

校验

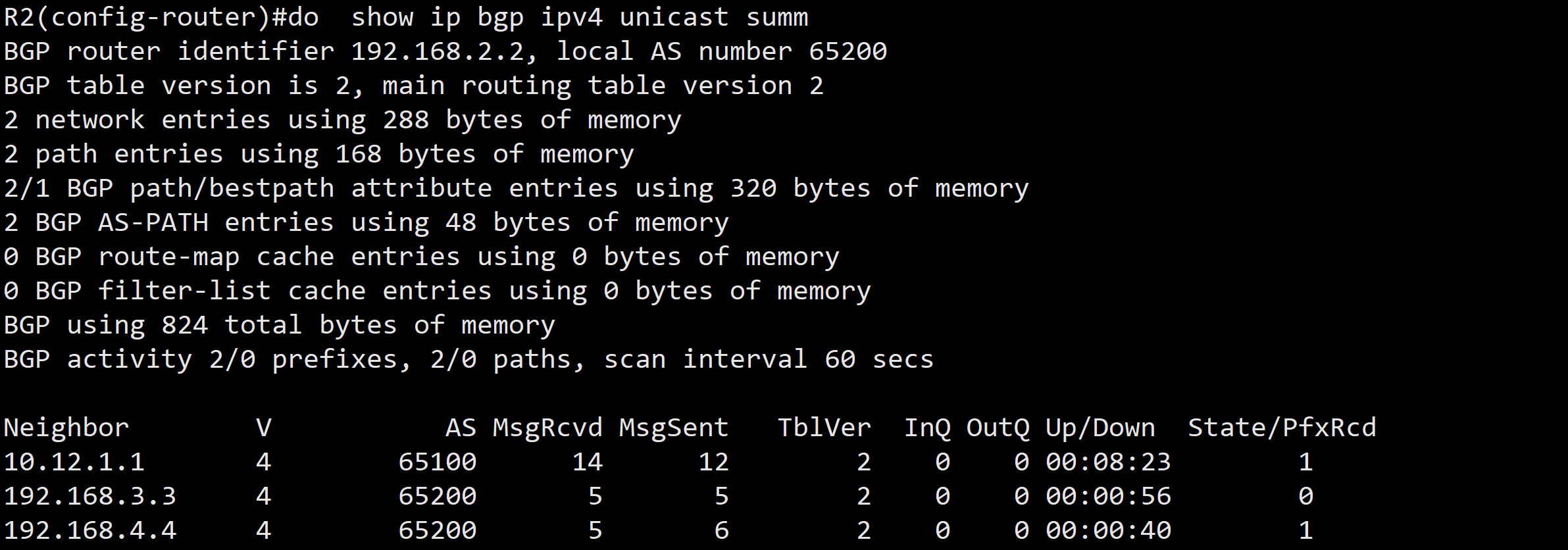

• 在R2上可以看到和R1 有建立连接，但是R3、R4无法建立连接，为什么 —— 因为这里我们用了Loopback 地址，而R3、R4的Loopback地址是不可达的，所以底层连接无法建立。 需要在R2、R3、R4各自的OSPF进程里宣告对应的环回地址。之后就可以正常建立连接。

• 此时回到R2，发现192.168.5.5 在BGP的RIB表中，但是没在路由表中。因为在执行 Validity 会发现 10.45.1.2 不可达。没有告知R2 如何 去往10.45.1.2. 没有通过Validity，所以不会写入自己的路由表，也不会对外宣告

• 查看具体的 BGP RIB 条目，也提示 inaccessible

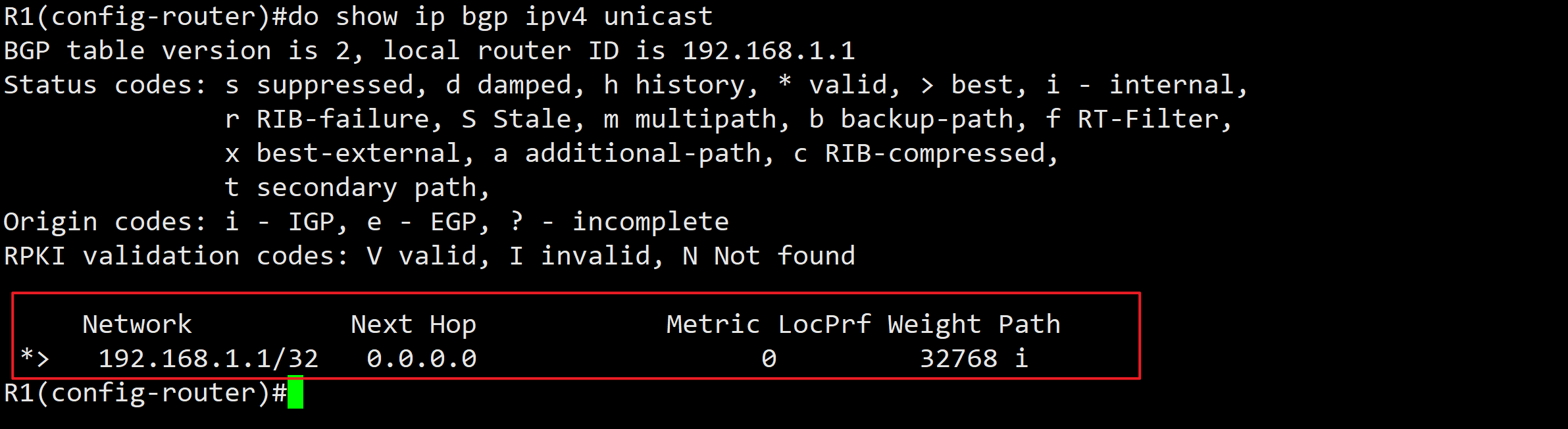

• 在R1上可以看到，R2 也没有把192.168.5.5 这条路由传递给R1

解决办法

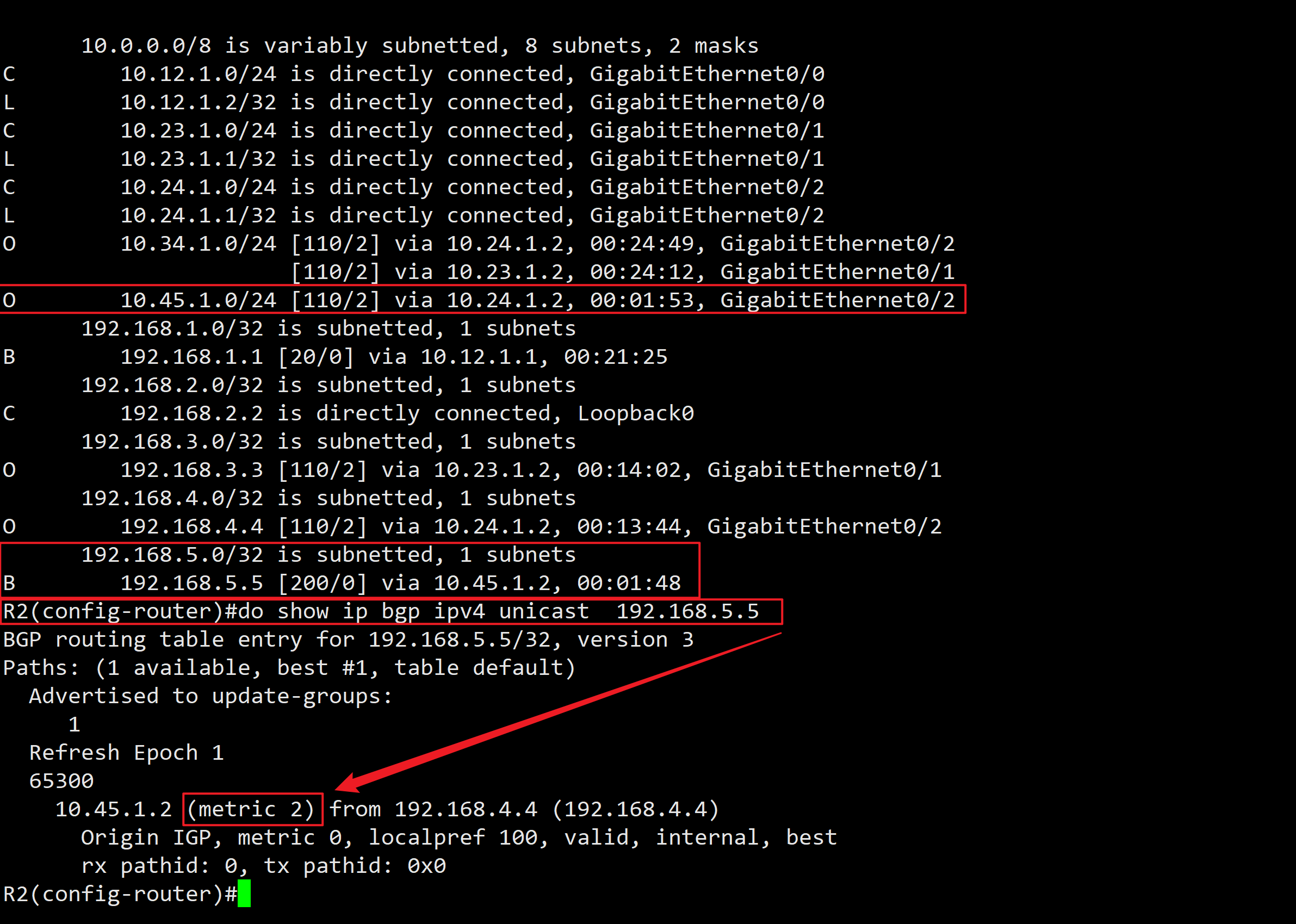

• 第1种方法，在R4 上把10.45.1.0 宣告进OSPF。（对称地，R2也需要宣告10.12.1.0，否则R4、R5 也是同样的问题）。之后R2 通过OSPF知道去到R4的路径，查看具体的BGP 路由条目，状态也从 inaccessable 变成了 metric 2. 同时R1上也得到了去到192.168.5.5 的

• 回到R1，查看BGP 路由
