实验01 - MPLS Layer3 VPN

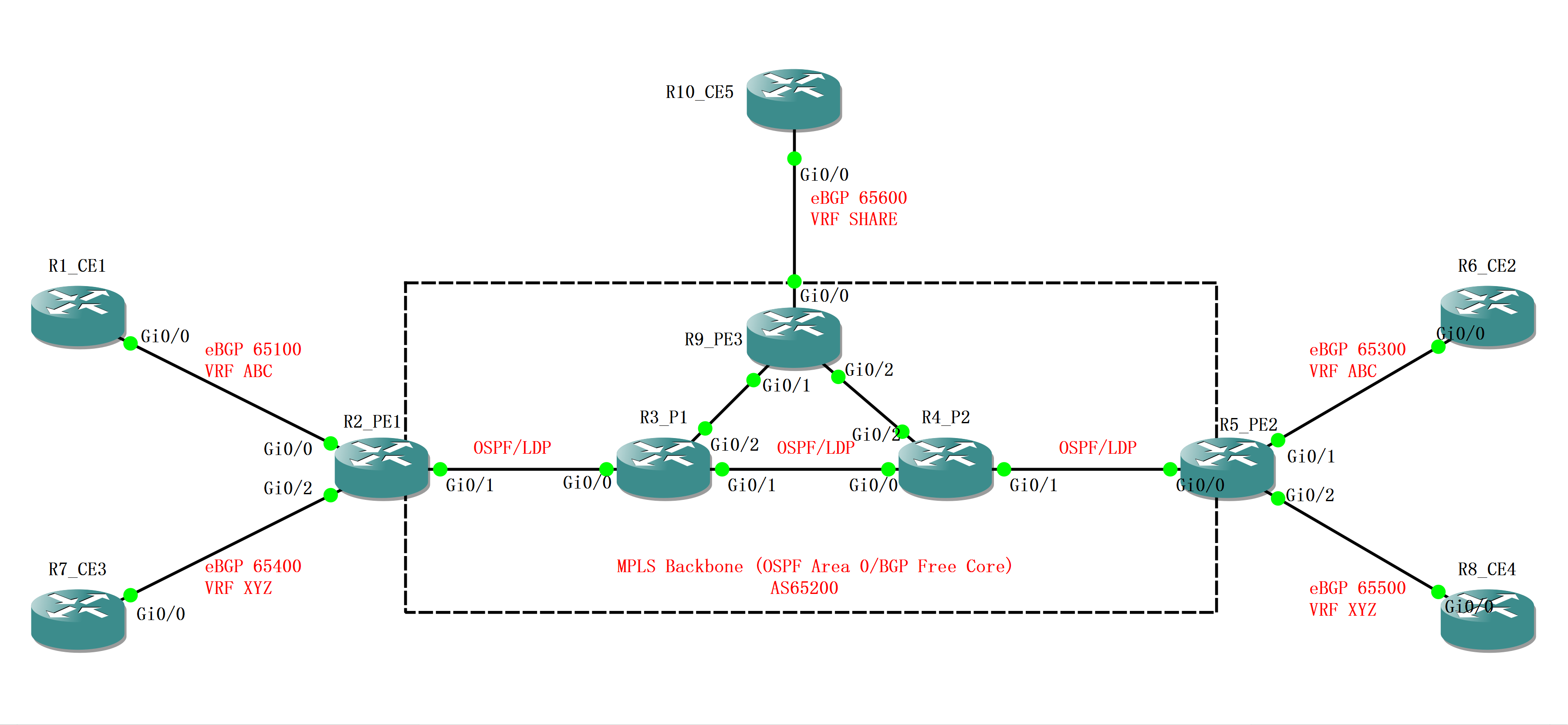

拓扑

目标

• 两侧的CE 可以互相通信
• ABC 和 SHARE 可以通信，XYZ 和 SHARE 可以通信
• 不同VRF 的 CE不可以通信

步骤

• 从外到内，先CE，然后PE，然后P 或者反过来
  • 配置区域内的OSPF
  • 配置PE之间的iBGP
  • 配置MPLS，开启LDP
• CE —— R1

!R1
router bgp 65100
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 10.12.1.2 remote-as 65200
 !
 address-family ipv4
  network 1.1.1.1 mask 255.255.255.255
  neighbor 10.12.1.2 activate
 exit-address-family
!

• PE —— R2，R6

!R2
ip vrf ABC
 rd 65200:100
 route-target export 65200:100
 route-target import 65200:100
!
ip vrf XYZ
 rd 65200:200
 route-target export 65200:200
 route-target import 65200:200
!
router ospf 100
 network 2.2.2.2 0.0.0.0 area 0
 network 10.23.1.0 0.0.0.255 area 0
!
router bgp 65200
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 5.5.5.5 remote-as 65200
 neighbor 5.5.5.5 update-source Loopback0
 neighbor 9.9.9.9 remote-as 65600
 neighbor 9.9.9.9 update-source Loopback0
 !
 address-family ipv4
 exit-address-family
 !
 address-family vpnv4
  neighbor 5.5.5.5 activate
  neighbor 5.5.5.5 send-community extended
  neighbor 9.9.9.9 activate
  neighbor 9.9.9.9 send-community extended
 exit-address-family
!
 address-family ipv4 vrf ABC
  neighbor 10.12.1.1 remote-as 65100
  neighbor 10.12.1.1 activate
 exit-address-family
 !
 address-family ipv4 vrf XYZ
  neighbor 10.27.1.7 remote-as 65400
  neighbor 10.27.1.7 activate
 exit-address-family
!

• PE —— R9

ip vrf SHARE
 rd 65600:100
!
router ospf 100
 network 9.9.9.9 0.0.0.0 area 0
 network 10.39.1.0 0.0.0.255 area 0
 network 10.49.1.0 0.0.0.255 area 0
!
router bgp 65200
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 2.2.2.2 remote-as 65200
 neighbor 2.2.2.2 update-source Loopback0
 neighbor 5.5.5.5 remote-as 65200
 neighbor 5.5.5.5 update-source Loopback0
 !
 address-family ipv4
 exit-address-family
 !
 address-family vpnv4
  neighbor 2.2.2.2 activate
  neighbor 2.2.2.2 send-community extended
  neighbor 5.5.5.5 activate
  neighbor 5.5.5.5 send-community extended
 exit-address-family
 !
 address-family ipv4 vrf SHARE
  bgp router-id auto-assign
  neighbor 10.90.1.10 remote-as 65600
  neighbor 10.90.1.10 activate
 exit-address-family
!

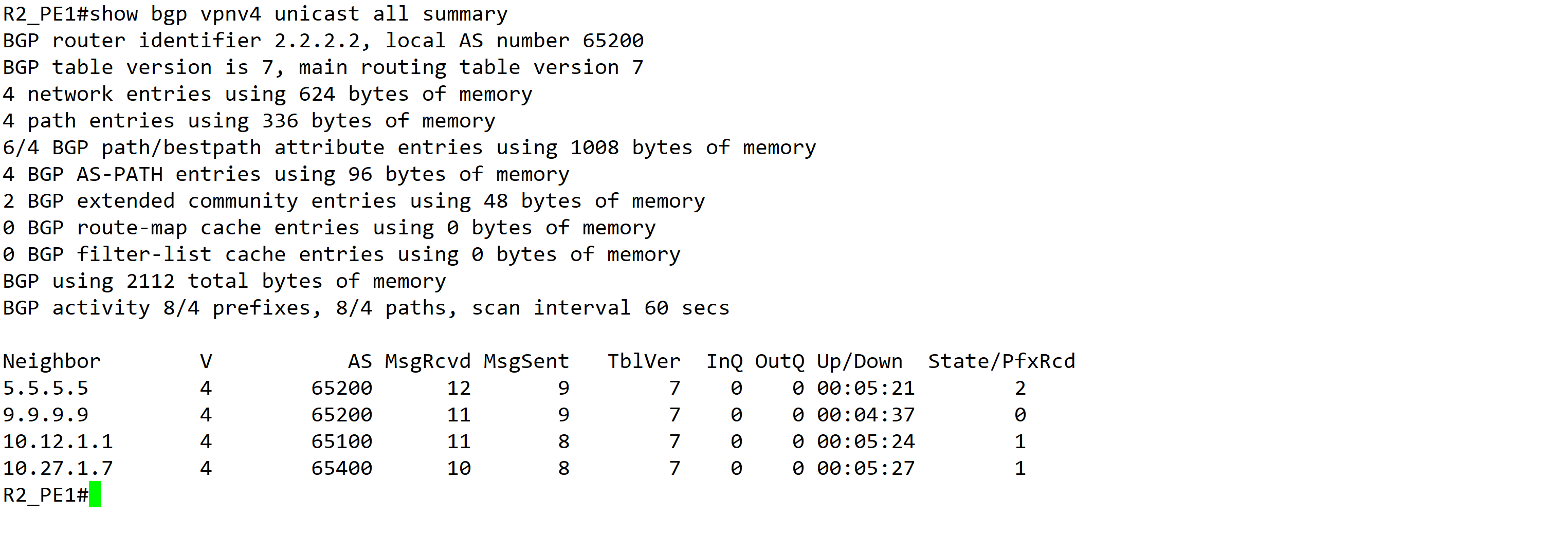

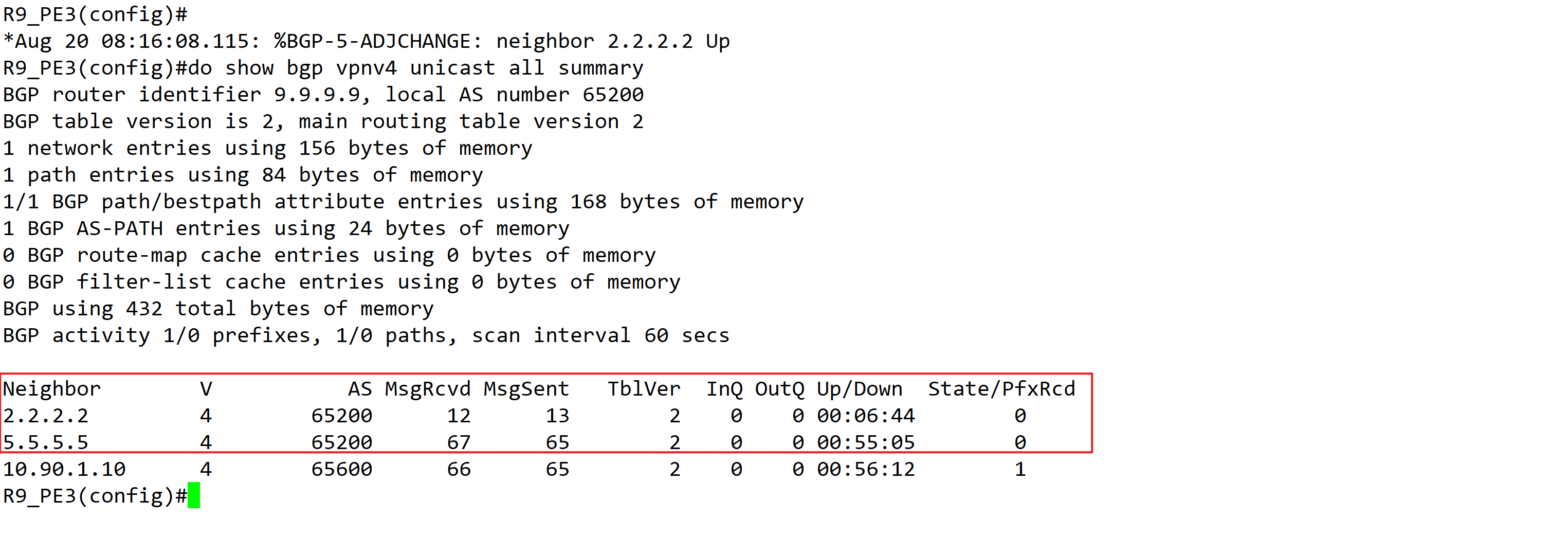

• 通过R2查看vpnv4 的邻居信息，注意看此时R9 没有发送路由（PfxRcd 为0） —— 因为R9 的 ip vrf 里我们没有配置 import，R2和R5上也没有配置给R9 的 export
  • export 的意思是R5 向MPLS 内部发送时，设置 commmunity 为65200:200
  • import 的意思是只要路由携带了65200:100，R2就会把路由从bpg vpnv4 的路由表里 import 到 vrf XYZ ，然后就可以通过 eBGP 宣告给CE. 所以控制vrf 之间的路由传递，依赖的是 route-target

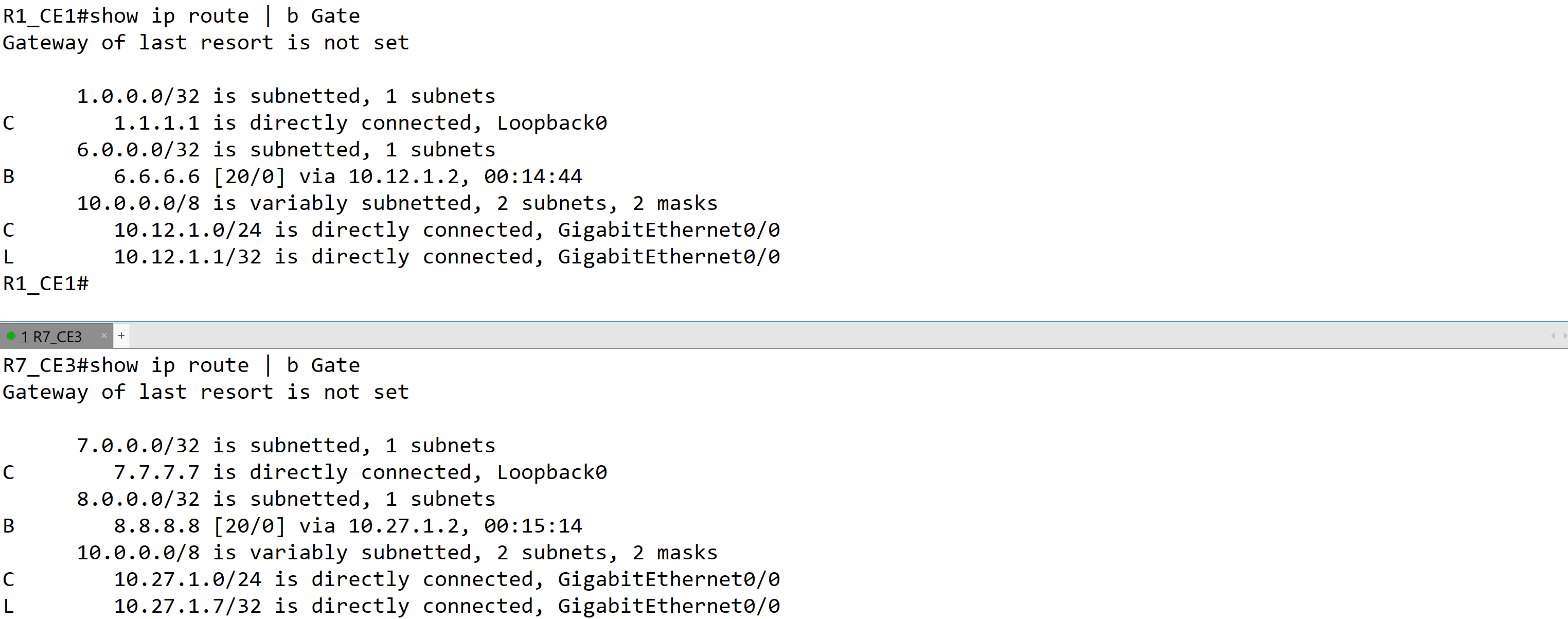

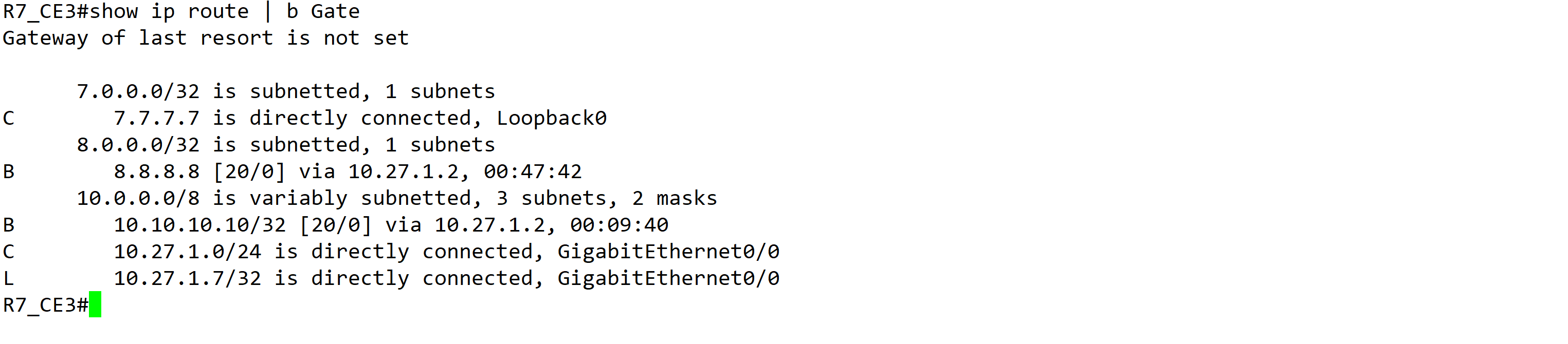

• R1 和 R7 上查看路由

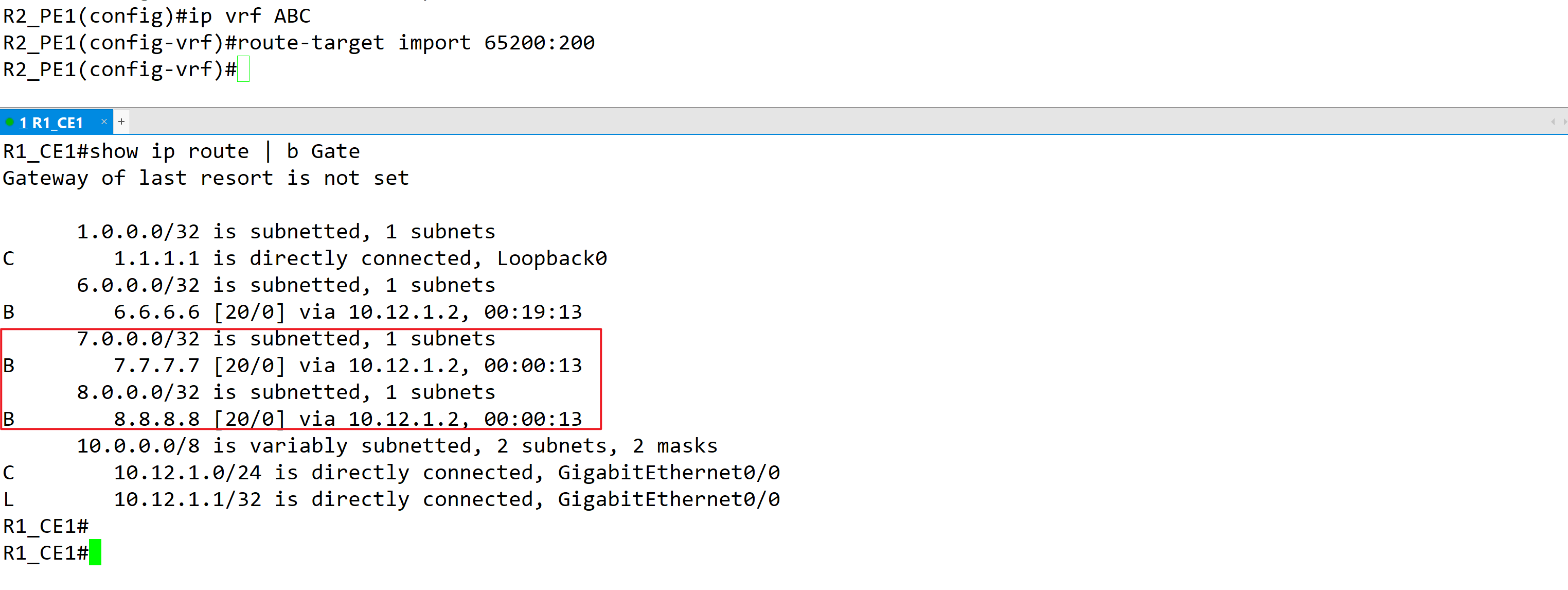

• 如果我们在R2 的 ip vrf ABC 下，加1个命令 import 65200:200 —— 即把XYZ的路由发给vrf ABC，于是R1就会收到8.8.8.8 和 7.7.7.7

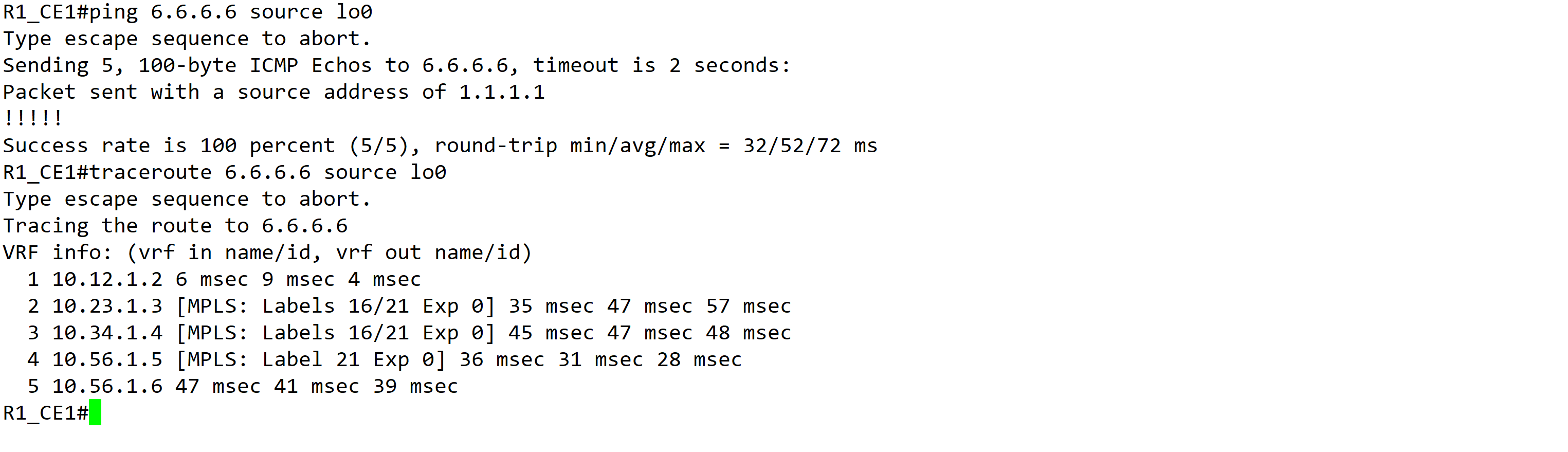

• 验证CE1和CE2的连通性，ping 和 traceroute 可以成功，
  • 同时看到Traceroute 展示了MPLS内部的节点信息，可以通过 no mpls ip propagate-ttl 隐藏
  • ping 和 traceroute 需要带上 source lo0 —— 对外只宣告了 Lo0
  • 但是没有R4到R5 这段，为什么
  • 在CE上，可用的信息就是
    • show ip route
    • show ip bgp ipv4 unicast

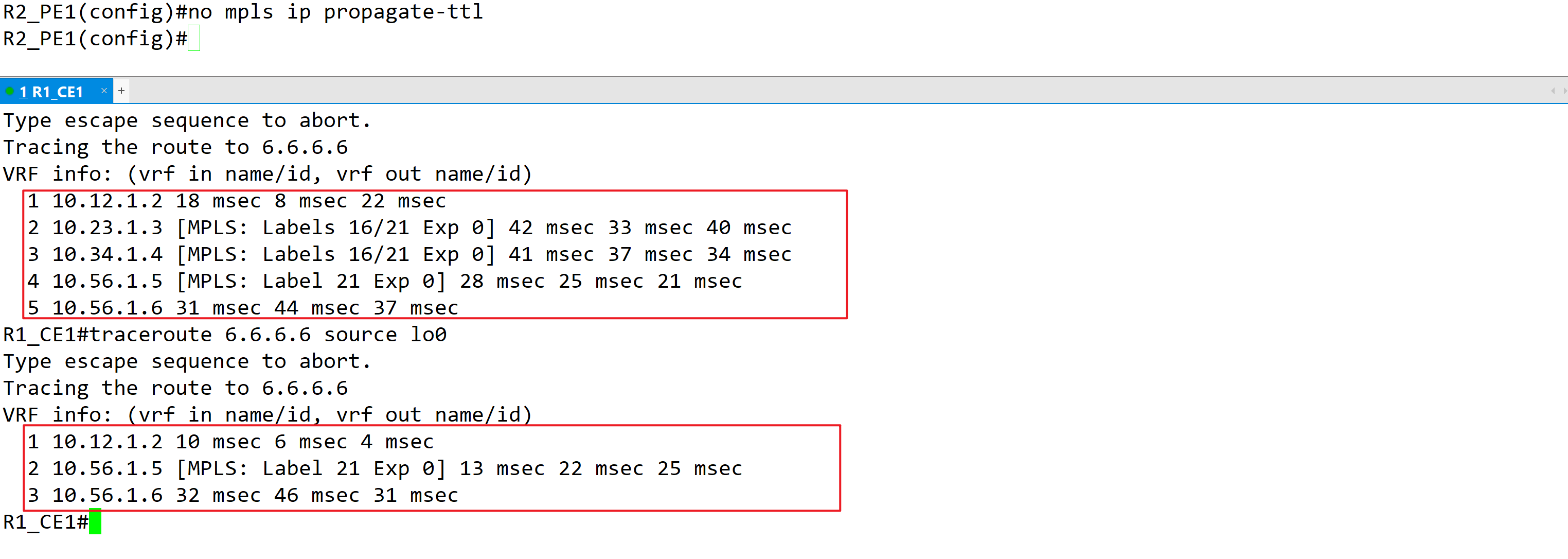

• 我们在R2上执行no mpls ip propagate-ttl，可以看到R1 的traceroute 信息少了10.23.1.3 和 10.34.1.4 —— MPLS 内部的都不显示了

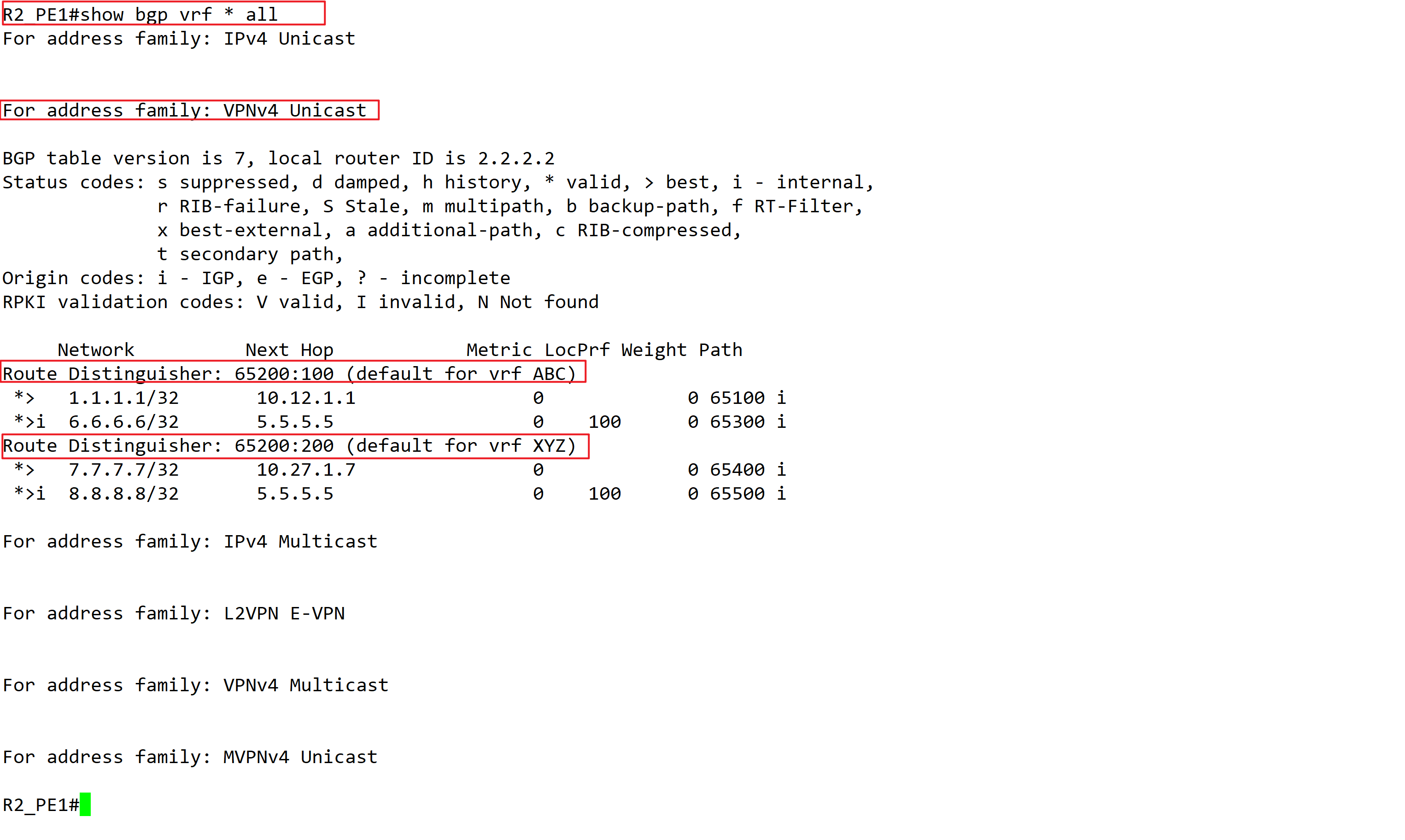

• 观察R2 上 vrf路由信息
  • show bgp vrf * all —— 所有的address-family 信息
  • show bgp vpnv4 unicast all summary

• 接下来来实现 ABC到SHARE，XYZ到SHARE的联通
  • 在R9的 SHARE里，
    • route export 65200:888
    • route import 65200:999
  • 然后在R2、R5的ABC，XYZ里分别添加下面2条语句 —— 反向
    • route import 65200:888
    • route export 65200:999
  • 然后到R9、R10 上确认收到的路由
    • show bgp vpnv4 unicast vrf SHARE 1.1.1.1

• 与此同时，XYZ 不会收到 ABC的路由

• 命令用法
  • show ip cef ——R1 转发层
  • show ip route vrf ABC ——R2 控制层，下一跳5.5.5.5
  • show ip cef 5.5.5.5 ——R2 转发层
  • show mpls forwarding-table ——R3 控制层
  • show mpls ip binding ——R3 控制层，显示的是LFIB的内容
  • show bgp vpnv4 unicast vrf ABC labels——查看VPN label，通过MP—BGP传递给PE
    • MPLS 内部只拆LDP Label
    • 只有egress PE 才拆 VPN Label
