8.1　自定义Protobuf编解码器

使用Netty内置的Protobuf系列编解码器，虽然可以解决简单的Protobuf协议的传输问题，但是对复杂Head-Content协议（例如数据包头部存在魔数、版本号字段，具体如图8-1所示）的解析，内置Protobuf系列编解码器就显得无能为力了，这种情况下需要自定义Protobuf编码器和解码器。

8.1.1　自定义Protobuf编码器

  1. 写入待发送的Protobuf POJO实例的二进制字节长度。
  2. 写入其他的字段，如魔数、版本号

  3. 写入Protobuf POJO实例的二进制字节码内容。

    1. @Slf4j
    2. public class ProtobufEncoder extends MessageToByteEncoder<ProtoMsg.Message> {
    3.  @Override
    4.  protected void encode(ChannelHandlerContext channelHandlerContext, ProtoMsg.Message message, ByteBuf byteBuf) throws Exception {
    5.      encode0(message, byteBuf);
    6.  }
    8.  public static void encode0(ProtoMsg.Message msg, ByteBuf out) {
    9.      out.writeShort(ProtoInstant.MAGIC_CODE);
    10.      out.writeShort(ProtoInstant.VERSION_CODE);
    12.      byte[] bytes = msg.toByteArray();   // 将ProtoMsg.Message对象转换为byte
    13.      int length = bytes.length;  // 读取消息长度
    15.      Logger.cfo("encoder length = " + length);
    17.      // 先将消息长度写入
    18.      out.writeInt(length);
    19.      // 消息体中包含我们要发送的数据
    20.      out.writeBytes(bytes);
    21.  }
    22. }

    8.1.2　自定义Protobuf解码器

  4. 读取长度，如果长度位数不够，就终止读取。

  5. 读取魔数、版本号等其他字段。

  6. 按照净长度读取内容。如果内容的字节数不够，则恢复到之前的起始位置（也就是长度的位置），然后终止读取。

    1. public class ProtobufDecoder extends ByteToMessageDecoder{
    2.  @Override
    3.  protected void decode(ChannelHandlerContext channelHandlerContext, ByteBuf byteBuf, List<Object> list) throws Exception {
    4.      Object outMsg = decode0(channelHandlerContext, byteBuf);
    5.      if (outMsg != null) {
    6.          // 获取业务消息
    7.          list.add(outMsg);
    8.      }
    9.  }
    11.  public static Object decode0(ChannelHandlerContext ctx, ByteBuf in) throws InvalidFrameException, InvalidProtocolBufferException {
    12.      //标记下当前readIndex的位置
    13.      in.markReaderIndex();
    14.      // 判断包头的长度
    15.      if (in.readableBytes() < 8) {
    16.          return null;
    17.      }
    19.      //读取魔数
    20.      short magic = in.readShort();
    21.      if (magic != ProtoInstant.MAGIC_CODE) {
    22.          String error = "客户端口令不对： " + ctx.channel().remoteAddress(); // 可以从ctx中得到channel，然后从channel中移出remoteAddress
    23.          //异常连接，直接报错，关闭连接
    24.          throw new InvalidFrameException(error);
    25.      }
    26.      // 读取版本
    27.      short version = in.readShort();
    28.      if (version != ProtoInstant.VERSION_CODE){
    29.          String error = "协议的版本不对：" + ctx.channel().remoteAddress();
    30.          throw new InvalidFrameException(error);
    31.      }
    33.      // 读取传送过来的消息长度
    34.      int length = in.readInt();
    36.      // 长度如果小于0
    37.      if (length < 0) {
    38.          // 非法数据，关闭连接
    39.          ctx.close();
    40.      }
    42.      if (length > in.readableBytes()){   // 读到的消息体长度如果小于传送过来的消息长度
    43.          // 重置读取位置
    44.          in.resetReaderIndex();
    45.          return null;
    46.      }
    48.      Logger.cfo("decoder length = " + in.readableBytes());
    50.      byte[] array;
    51.      if (in.hasArray()) {    // 说明是堆缓冲
    52. //            array = new byte[length];
    53. //            in.readBytes(array, 0, length);
    54.          ByteBuf slice = in.slice(in.readerIndex(), length);
    55.          Logger.cfo("slice length=" + slice.readableBytes());
    56.          array = slice.array();
    57.      }else {
    58.          //直接缓冲
    59.          array = new byte[length];
    60.          in.readBytes(array, 0, length);
    61.      }
    63.      //字节转对象
    64.      ProtoMsg.Message outMsg = ProtoMsg.Message.parseFrom(array);
    66.      return outMsg;
    67.  }
    68. }

    8.1.3　IM系统中Protobuf消息格式的设计

  7. 原则一：消息类型使用enum定义 ```java enum HeadType {

    1.  LOGIN_REQUEST = 0;              //登录请求
    2.  LOGIN_RESPONSE = 1;             //登录响应
    3.  LOGOUT_REQUEST = 2;             //登出请求
    4.  LOGOUT_RESPONSE = 3;            //登出响应
    5.  KEEPALIVE_REQUEST = 4;          //心跳请求
    6.  KEEPALIVE_RESPONSE = 5;         //心跳响应
    7.  MESSAGE_REQUEST = 6;            //聊天消息请求
    8.  MESSAGE_RESPONSE = 7;           //聊天消息响应
    9.  MESSAGE_NOTIFICATION = 8;       //服务器通知

    }

  2. 2. 原则二：使用一个Protobuf消息结构定义一类消息
  3. ```java
  4. /*登录请求信息*/
  5.    message LoginRequest {
  6.            string uid = 1;         //用户唯一ID
  7.            string deviceId = 2;    //设备ID
  8.            string token = 3;       //用户token
  9.            uint32 platform = 4;    //客户端平台 Windows、MAC、Android、IOS、Web
  10.            string appVersion = 5;  //APP版本号
  11.    }
  1. 原则三：建议给应答消息加上成功标记和应答序号 ```java /聊天响应/ message MessageResponse { bool result = 1; //true表示发送成功，false表示发送失败 uint32 code = 2; //错误码 string info = 3; //错误描述 uint32 expose = 4; //错误描述是否提示给用户:1 提示; 0 不提示 bool lastBlock = 5; //是否为最后的应答 fixed32 blockIndex = 6; //应答的序号 }
  2. 4. 原则四：编解码从顶层消息开始
  3. ```java
  4. /*外层消息*/
  5. message Message {
  6.     HeadType type = 1;                          //消息类型
  7.     uint64 sequence = 2;                        //序列号
  8.     string sessionId = 3;                       //会话ID
  9.     LoginRequest loginRequest = 4;              //登录请求
  10.     LoginResponse loginResponse = 5;            //登录响应
  11.     MessageRequest messageRequest = 6;          //聊天请求
  12.     MessageResponse messageResponse = 7;        //聊天响应
  13.     MessageNotification notification = 8;       //通知消息
  14. }

8.2　IM的登录流程

8.2.1　图解登录/响应流程的环节

第8章　基于Netty单体IM系统的开发实战 - 图2
从客户端到服务端再到客户端，9个环节的相关介绍如下：

  1. 客户端收集用户ID和密码，需要使用LoginConsoleCommand控制台命令类。
  2. 客户端发送Protobuf数据包到客户端通道，需要通过LoginSender发送器组装Protobuf数据包。
  3. 客户端通道将Protobuf数据包发送到对端，需要通过Netty底层来完成。
  4. 服务器子通道收到Protobuf数据包，需要通过Netty底层来完成。
  5. 服务端UserLoginHandler入站处理器收到登录消息，交给业务处理器LoginMsgProcesser处理异步的业务逻辑。
  6. 服务端LoginMsgProcesser处理完异步的业务逻辑，将处理结果写入用户绑定的子通道。
  7. 服务器子通道将登录响应Protobuf数据帧发送到客户端，需要通过Netty底层来完成。
  8. 客户端通道收到Protobuf登录响应数据包，需要通过Netty底层来完成。

  9. 客户端LoginResponseHandler业务处理器处理登录响应，例如设置登录的状态、保存会话的Session ID等。

    8.2.2　客户端涉及的主要模块

  10. ClientCommand模块：控制台命令收集器。

  11. ProtobufBuilder模块：Protobuf数据包构造者。
  12. Sender模块：数据包发送器。

  13. Handler模块：服务器响应处理器。

    8.2.3　服务端涉及的主要模块

  14. Handler模块：客户端请求的处理。

  15. Processer模块：以异步方式完成请求的业务逻辑处理。

  16. Session模块：管理用户与通道的绑定关系。

    8.3　客户端的登录处理的实战案例

  17. 聊天命令的信息收集类：ChatConsoleCommand。

  18. 登录命令的信息收集类：LoginConsoleCommand。
  19. 退出命令的信息收集类：LogoutConsoleCommand。
  20. 命令的类型收集类：ClientCommandMenu。

    8.3.1　LoginConsoleCommand和User POJO

    ```java package com.crazymakercircle.imClient.clientCommand; //… public class LoginConsoleCommand implements BaseCommand { public static final String KEY = “1”; private String userName; //简单起见，假设用户名称和id一致 private String password; //登录密码 @Override public void exec(Scanner scanner) {
    1.  System.out.println("请输入用户信息(id:password)  ");
    2.  String[] info = null;
    3.  while (true) {
    4.      String input = scanner.next();
    5.      info = input.split(":");
    6.      if (info.length != 2) {
    7.          System.out.println("请按照格式输入(id:password):");
    8.    }else {
    9.          break;
    10.      }
    11.  }
    12.  userName=info[0];
    13.  password = info[1];
    } //… }
  1. 成功获取到用户密码和ID获取后，客户端CommandClient将这些内容组装成User POJO用户对象，然后通过客户端登录消息发送器loginSender开始向服务端发送登录请求，主要代码如下：
  2. ```java
  3. package com.crazymakercircle.imClient.client;
  4. //…
  5. @Service("CommandClient")
  6. public class CommandClient {
  7.     //…
  8.     //命令收集线程
  9.     public void startCommandThread() throws InterruptedException {
  10.         Thread.currentThread().setName("主线程");
  11.         while (true) {
  12.             //建立连接
  13.             while (connectFlag == false) {
  14.                 //开始连接
  15.                 startConnectServer();
  16.                 waitCommandThread();
  17.             }
  18.             //处理命令
  19.             while (null != session &&session.isConnected()) {
  20.                 Scanner scanner = new Scanner(System.in);
  21.                 clientCommandMenu.exec(scanner);
  22.                 String key = clientCommandMenu.getCommandInput();
  23.                 //取到命令收集类POJO
  24.                 BaseCommand command = commandMap.get(key);
  25.                 switch (key) {
  26.                     //登录的命令
  27.                     case LoginConsoleCommand.KEY:
  28.                         command.exec(scanner); //收集用户name和password
  29.                         startLogin((LoginConsoleCommand) command);
  30.                         break;
  31.                     case… //省略其他的命令收集代码
  32.                 }
  33.             }
  34.         }
  35.     }
  37.     //开始发送登录请求
  38.     private void startLogin(LoginConsoleCommand command) {
  39.                  //…
  40.                 User user = new User();
  41.                 user.setUid(command.getUserName());
  42.                 user.setToken(command.getPassword());
  43.                 user.setDevId("1111");
  44.                 loginSender.setUser(user);
  45.                 loginSender.setSession(session);
  46.                 loginSender.sendLoginMsg();
  47.     }
  48. //…
  49. }

8.3.2　LoginSender

  1. package com.crazymakercircle.imClient.sender;
  2. //…
  3. @Slf4j
  4. @Service("LoginSender")
  5. public class LoginSender extends BaseSender {
  6.     public void sendLoginMsg() {
  7.         log.info("生成登录消息");
  8.         ProtoMsg.Message message =
  9.                  LoginMsgBuilder.buildLoginMsg(getUser(), getSession());
  10.         log.info ("发送登录消息");
  11.         super.sendMsg(message);
  12.     }
  13. }

BaseSender基类的代码如下

  1. package com.crazymakercircle.imClient.sender;
  2. //…
  3. public abstract class BaseSender {
  4.     private User user;
  5.     private ClientSession session;
  6.     //…
  7.     public void sendMsg(ProtoMsg.Message message) {
  8.         if (null == getSession() || !isConnected()) {
  9.             log.info("连接还没成功");
  10.             return;
  11.         }
  12.         Channel channel=getSession().getChannel();
  13.         ChannelFuture f = channel.writeAndFlush(message);
  14.         f.addListener(new GenericFutureListener<Future<? super Void>>() {
  15.             @Override
  16.             public void operationComplete(Future<? super Void> future)
  17.                    …{
  18.                 //回调
  19.                 if (future.isSuccess()) {
  20.                     sendSucceed(message);
  21.                 } else {
  22.                     sendfailed(message);
  23.                 }
  24.             }
  25.         });
  26.     //…
  27.     }
  28.     protected void sendSucceed(ProtoMsg.Message message) {
  29.         log.info("发送成功");
  30.     }
  31.     protected void sendfailed(ProtoMsg.Message message) {
  32.         log.info("发送失败");
  33.     }
  34. }

在处理加入通道时，可以为处理器设置一个单独的处理器线程，大致代码如下：

  1. //创建一个独立的线程池，假定有32条线程
  2.    EventExecutorGroup threadGroup = new DefaultEventExecutorGroup(32);
  3.    final OutHandlerDemo handlerA = new OutHandlerDemo();//创建处理器
  4.    ChannelInitializer i = new ChannelInitializer<EmbeddedChannel>(){
  5.            protected void initChannel(EmbeddedChannel ch){
  6.               //handlerA的执行，从threadGroup池中绑定一条线程
  7.               ch.pipeline().addLast(threadGroup,handler);
  8.            }
  9.    };

8.3.3　ClientSession

ClientSession是一个很重要的胶水类，包含两个成员：一个是user，代表用户；另一个是channel，代表连接的通道。在实际开发中，这两个成员的作用是：

  1. 通过user，ClientSession可以获得当前的用户信息。
  2. 通过channel，ClientSession可以向服务端发送消息。

客户端会话ClientSession保存着当前的状态：

  1. 是否成功连接isConnected。
  2. 是否成功登录isLogin。

ClientSession客户端会话的主要代码如下：

  1. package com.crazymakercircle.imClient.client;
  2. //…
  3. public class ClientSession {

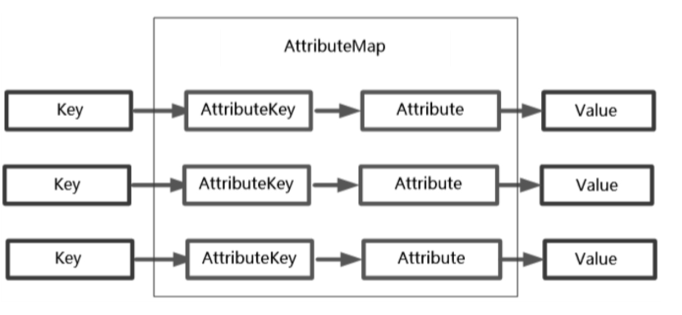

  4.     public static final AttributeKey<ClientSession> SESSION_KEY =
  5.            AttributeKey.valueOf("SESSION_KEY");
  7.     private Channel channel;
  8.     private User user;
  9.     private String sessionId; //保存登录后的服务端sessionid
  10.     private Boolean isConnected = false;
  11.     private Boolean isLogin = false;
  13.     //绑定通道
  14.     public ClientSession(Channel channel) {
  15.         this.channel = channel;
  16.         this.sessionId = String.valueOf(-1);
  17.                         //重要：ClientSession绑定到Channel上
  18.         channel.attr(ClientSession.SESSION_KEY).set(this);
  19.     }
  20.     //登录成功之后，设置sessionId
  21.     public static void loginSuccess(
  22.         ChannelHandlerContext ctx, ProtoMsg.Message pkg) {
  23.             Channel channel = ctx.channel();
  24.             ClientSession session =
  25.                               channel.attr(ClientSession.SESSION_KEY).get();
  26.             session.setSessionId(pkg.getSessionId());
  27.             session.setLogin(true);
  28.             log.info("登录成功");
  29.         }
  31.     //获取通道
  32.     public static ClientSession getSession(ChannelHandlerContext ctx) {
  33.         Channel channel = ctx.channel();
  34.         ClientSession session =
  35.                                channel.attr(ClientSession.SESSION_KEY).get();
  36.         return session;
  37.     }
  39.     //把Protobuf数据包写入通道
  40.     public ChannelFuture witeAndFlush(Object pkg) {
  41.         ChannelFuture f = channel.writeAndFlush(pkg);
  42.         return f;
  43.     }
  44.     //…
  45. }
  1. 什么时候创建客户端会话呢？在Netty客户端发起连接请求之后，增加一个连接建立完成的异步回调任务，代码如下：
  1. package com.crazymakercircle.imClient.client;
  2. //…
  3. public class CommandController {
  4.     //…
  5.     GenericFutureListener<ChannelFuture> connectedListener =
  6.                               (ChannelFuture f) ->    {
  7.         final EventLoop eventLoop = f.channel().eventLoop();
  8.         if (!f.isSuccess()) {
  9.             log.info("连接失败!在10秒之后准备尝试重连!");
  10.             eventLoop.schedule(() ->nettyClient.doConnect(),
  11.                 10, TimeUnit.SECONDS);
  13.             connectFlag = false;
  14.         } else {
  15.             connectFlag = true;
  16.             log.info("疯狂创客圈 IM 服务器连接成功!");
  17.             channel = f.channel();
  18.             //创建会话
  19.             session= new ClientSession(channel);
  20.             channel.closeFuture().addListener(closeListener);
  21.             //唤醒用户线程
  22.             notifyCommandThread();
  23.         }
  24.     };
  25. //…
  26. }

8.3.4　LoginResponseHandler

  1. package com.crazymakercircle.imClient.handler;
  2. //…
  3. public class LoginResponseHandler
  4.                         extends ChannelInboundHandlerAdapter {
  5.     @Override
  6.     public void channelRead(ChannelHandlerContext ctx, Object msg)
  7.            …{
  8.         //判断消息实例
  9.         if (null == msg || !(msg instanceofProtoMsg.Message)) {
  10.             super.channelRead(ctx, msg);
  11.             return;
  12.         }
  14.         //判断类型
  15.         ProtoMsg.Message pkg = (ProtoMsg.Message) msg;
  16.         ProtoMsg.HeadType headType = ((ProtoMsg.Message) msg).getType();
  17.         if (!headType.equals(ProtoMsg.HeadType.LOGIN_RESPONSE)) {
  18.             super.channelRead(ctx, msg);
  19.             return;
  20.         }
  21.         //判断返回是否成功
  22.         ProtoMsg.LoginResponse info = pkg.getLoginResponse();
  23.         ProtoInstant.ResultCodeEnum result =
  24.                    ProtoInstant.ResultCodeEnum.values()[info.getCode()];
  25.         if (!result.equals(ProtoInstant.ResultCodeEnum.SUCCESS)) {
  26.             //登录失败
  27.             log.info(result.getDesc());
  28.         } else {
  29.             //登录成功
  30.             ClientSession.loginSuccess(ctx, pkg);
  31.             ChannelPipeline p = ctx.pipeline();
  32.             //移除登录响应处理器
  33.             p.remove(this);
  35.             //在编码器后面动态插入心跳处理器
  36.             p.addAfter("encoder", "heartbeat",
  37.                                      new HeartBeatClientHandler());
  38.         }
  39.     }
  40. }

在登录成功之后，需要将LoginResponseHandler登录响应处理器实例从流水线上移除，因为不需要再处理登录响应了。同时，需要在客户端和服务端（即服务器器）之间开启定时的心跳处理。心跳是一个比较复杂的议题，后面会专门详细介绍客户端和服务器之间的心跳。

8.3.5　客户端流水线的装配

  1. package com.crazymakercircle.imClient.client;
  2. //省略部分代码
  3. public class NettyClient {
  5.         @Autowired
  6.         private ChatMsgHandler chatMsgHandler;                  //聊天消息处理器
  8.         @Autowired
  9.         private LoginResponseHandler loginResponceHandler;      //登录响应处理器
  10.         //连接异步监听
  11.         private GenericFutureListener<ChannelFuture> connectedListener;
  12.         private Bootstrap b;
  13.         private EventLoopGroup g;
  14.         //省略部分代码
  15. public void doConnect() {
  16.      try {
  17.             b = new Bootstrap();
  18.             //省略设置通道初始化参数
  19.             b.handler(new ChannelInitializer<SocketChannel>() {
  20.                 public void initChannel(SocketChannel ch) {
  21.                     ch.pipeline().addLast("decoder",
  22.                                               new ProtobufDecoder());
  23.                     ch.pipeline().addLast("encoder",
  24.                                               new ProtobufEncoder());
  25.                     ch.pipeline().addLast(loginResponseHandler);
  26.                     ch.pipeline().addLast(chatMsgHandler);
  27.                     ch.pipeline().addLast("exception",
  28.                                               new ExceptionHandler());
  29.                 }
  30.             });
  31.             log.info("客户端开始连接 [疯狂创客圈IM]");
  32.             ChannelFuture f = b.connect();
  33.             f.addListener(connectedListener);
  34.           } catch (Exception e) {
  35.              log.info("客户端连接失败!" + e.getMessage());
  36.          }
  37.      }
  38.      //…
  39. }

8.4　服务端的登录响应的实战案例

服务端的登录处理流程是：

  1. ProtobufDecoder解码器把请求ByteBuf数据包解码成Protobuf数据包。
  2. UserLoginRequestHandler登录处理器负责处理Protobuf数据包，进行一些必要的判断和预处理后，启动LoginProcesser登录业务处理器，以异步方式进行登录验证处理。
  3. LoginProcesser通过数据库或者远程接口完成用户验证，根据验证处理的结果生成登录成功/失败的登录响应报文，并发送给客户端。

    8.4.1　服务端流水线的装配

    ```java package com.crazymakercircle.imServer.server; //… public class ChatServer {
    1.  //…
    2.  @Autowired
    3.  private LoginRequestHandler loginRequestHandler;       //登录请求处理器
    4.  @Autowired
    5.  private ServerExceptionHandler serverExceptionHandler; //服务器异常处理器
    6.  public void run() {
    7.          try {
    8.                  //省略Bootstrap的配置选项
    9.                  //5 装配流水线
    10.                  b.childHandler(new ChannelInitializer<SocketChannel>() {
    11.                          //有连接到达时会创建一个子通道
    12.                          protected void initChannel(SocketChannel ch) …{
    13.                                  //装配子通道流水线中的Handler业务处理器
  1. <a name="Z1uiS"></a>
  2. ## 8.4.2　LoginRequestHandler
  3. ```java
  4. package com.crazymakercircle.imServer.handler;
  5. //…
  6. @Slf4j
  7. @Service("LoginRequestHandler")
  8. @ChannelHandler.Sharable
  9. public class LoginRequestHandler extends ChannelInboundHandlerAdapter {
  10.     @Autowired
  11.     LoginProcesser loginProcesser;
  12.     public void channelRead(ChannelHandlerContext ctx, Object msg) …{
  13.        if (null == msg || !(msg instanceofProtoMsg.Message)) {
  14.             super.channelRead(ctx, msg);
  15.             return;
  16.         }
  17.         ProtoMsg.Message pkg = (ProtoMsg.Message) msg;
  18.         //取得请求类型
  19.         ProtoMsg.HeadType headType = pkg.getType();
  20.         if (!headType.equals(loginProcesser.type())) {
  21.             super.channelRead(ctx, msg);
  22.             return;
  23.         }
  24.         ServerSession session = new ServerSession(ctx.channel());
  25.         //异步任务，处理登录的逻辑
  26.         CallbackTaskScheduler.add(new CallbackTask<Boolean>() {
  27.             @Override
  28.             public Boolean execute()…{
  29.                 boolean r = loginProcesser.action(session, pkg);
  30.                 return r;
  31.             }
  32.             //异步任务返回
  33.             @Override
  34.             public void onBack(Boolean r) {
  35.                 if (r) {
  36.                     ctx.pipeline().remove(LoginRequestHandler.this);
  37.                     log.info("登录成功:" + session.getUser());
  38.                 } else {
  39.                     ServerSession.closeSession(ctx);
  40.                     log.info("登录失败:" + session.getUser());

8.4.3　LoginProcesser

  1. package com.crazymakercircle.imServer.processer;
  2. //…
  3. @Slf4j
  4. @Service("LoginProcesser")
  5. public class LoginProcesser extends AbstractServerProcesser {
  6.     @Autowired
  7.     LoginResponseBuilderloginResponseBuilder;
  8.     @Override
  9.     public ProtoMsg.HeadTypetype() {
  10.         return ProtoMsg.HeadType.LOGIN_REQUEST;
  11.     }
  13.     @Override
  14.     public boolean action(ServerSession session,ProtoMsg.Message proto){
  15.         //取出token验证
  16.         ProtoMsg.LoginRequest info = proto.getLoginRequest();
  17.         long seqNo = proto.getSequence();
  19.         User user = User.fromMsg(info);
  20.         //检查用户
  21.         booleanisValidUser = checkUser(user);
  22.         if (!isValidUser) {
  23.             ProtoInstant.ResultCodeEnum resultcode =
  24.                     ProtoInstant.ResultCodeEnum.NO_TOKEN;
  25.         //生成登录失败的报文
  26.         ProtoMsg.Message response =
  27.               loginResponseBuilder.loginResponse(resultcode, seqNo, "-1");
  28.         //发送登录失败的报文
  29.         session.writeAndFlush(response);
  30.         return false;
  31.     }
  33.     session.setUser(user);
  34.     session.bind();
  36.     //登录成功
  37.     ProtoInstant.ResultCodeEnum resultcode =
  38.                         ProtoInstant.ResultCodeEnum.SUCCESS;
  39.     //生成登录成功的报文
  40.     ProtoMsg.Message response = loginResponseBuilder.
  41.              loginResponse(resultcode, seqNo, session.getSessionId());
  42.    //发送登录成功的报文
  43.     session.writeAndFlush(response);
  44.         return true;
  45.     }
  47.     private booleancheckUser(User user) {
  48.         if (SessionMap.inst().hasLogin(user)) {
  49.             return false;
  50.         }
  51.         //验证用户，比较耗时的操作，需要200毫秒以上的时间甚至更多
  52.         //方法1：调用远程用户RESTful校验服务
  53.         //方法2：调用数据库接口校验
  54.         return true;
  55.     }
  56. }

8.4.4　EventLoop线程和业务线程相互隔离

  1. 创建Netty的EventLoopGroup线程池，专用于处理耗时任务。 ```java //创建一个独立的线程池，假定有32条线程

    EventExecutorGroup threadGroup = new DefaultEventExecutorGroup(32); final OutHandlerDemo handlerA = new OutHandlerDemo();//创建处理器 ChannelInitializer i = new ChannelInitializer(){

    1.     protected void initChannel(EmbeddedChannel ch){
    2.        //处理器加入通道时，从专用threadGroup池中绑定一条线程
    3.        ch.pipeline().addLast(threadGroup,handler);
    4.     }

    };

  2. 2. 创建一个专门的Java线程池，专用于处理耗时任务。
  3. ```java
  4. package com.crazymakercircle.cocurrent;
  5. //…
  6. public class FutureTaskScheduler extends Thread
  7. {
  8.     //方法二是使用自建的线程池时专用于处理耗时操作
  9.     private static final ExecutorService POOL=
  10.                                    Executors.newFixedThreadPool(10);
  11.     //添加耗时任务
  12.      public static void add(Runnable executeTask)
  13.     {
  14.         POOL.submit(executeTask);
  15.     }
  16. }

8.5　详解Session服务器会话

8.5.1　通道的容器属性


  1. AttributeKey不是原始的键（如Map中的键），而是一个键的包装类。AttributeKey确保了键的唯一性，在单个Netty应用中，AttributeKey必须唯一。
  2. 这里的Attribute值不是原始的值（如Map中的值），也是值的包装类。原始的值就放置在Attribute包装实例中，可以通过Attribute包装类实现值的读取（get）和设置（set）。

在Netty中，接口AttributeMap的源代码如下：

  1. package io.netty.util;
  2. public interface AttributeMap {
  3.     <T> Attribute<T> attr(AttributeKey<T>  key);
  4. }
  1. Attribute的设值 ```java //定义键 public static final AttributeKey SESSION_KEY = AttributeKey.valueOf(“SESSION_KEY”); //… //通过设置将会话绑定到通道 channel.attr(SESSION_KEY).set(session);
  1.     AttributeKey的创建需要用到静态方法AttributeKey.valueOf(String)方法。该方法的返回值为一个AttributeKey实例，其泛型参数为实际键-值对中值的实际类型。如果实际的值是ServerSession类型，则定义键的泛型参数为ServerSession，整个AttributeKey定义为AttributeKey<ServerSession>。
  2. ```java
  3. //键的泛型形参是设置的值类型
  4. public static final AttributeKey<ServerSession> SESSION_KEY =
  5.                               AttributeKey.valueOf("SESSION_KEY");

创建完AttributeKey后，就可以通过通道完成键-值对的设值（set）、取值（get）了。常常使用链式调用，首先通过通道的attr(AttributeKey)方法取得value的包装类Attribute实例，然后通过Attribute的set()方法设置真正的值。在例子中，值是一个会话（Session）实例。
这里的AttributeKey一般定义为一个常量，需要提前定义；它的泛型参数是最终的Attribute的包装值value的数据类型。

  1. Attribute取值 ```java //取得Attribute实例 Attribute attribute = ctx.channel().attr(SESSION_KEY); ServerSession session=attribute.get();
  1. <a name="ag0PU"></a>
  2. ## 8.5.2　ServerSession服务端会话类
  3. ```java
  4. package com.crazymakercircle.imServer.server;
  5. //…
  6. public class ServerSession {
  7.     public static final AttributeKey<ServerSession> SESSION_KEY =
  8.           AttributeKey.valueOf("SESSION_KEY");
  9.    private Channel channel; //通道
  10.    private User user; //用户
  11.    private final String sessionId;//会话唯一标识
  13.     private boolean isLogin = false;//登录状态
  14.     public ServerSession(Channel channel) {
  15.         this.channel = channel;
  16.         this.sessionId = buildNewSessionId();
  17.     }
  18.     //反向导航
  19.     public static ServerSession getSession(ChannelHandlerContext ctx) {
  20.         Channel channel = ctx.channel();
  21.         return channel.attr(ServerSession.SESSION_KEY).get();
  22.     }
  23.    //和通道实现双向绑定
  24.     public ServerSession bind() {
  25.         log.info(" ServerSession绑定会话 " + channel.remoteAddress());
  26.         channel.attr(ServerSession.SESSION_KEY).set(this);
  27.         SessionMap.inst().addSession(getSessionId(), this);
  28.         isLogin = true;
  29.         return this;
  30.     }
  31.     //构造session id
  32.     private static String buildNewSessionId() {
  33.         String uuid = UUID.randomUUID().toString();
  34.         return uuid.replaceAll("-", "");
  35.     }
  36.     //省略不是太重要的方法
  37. }

8.5.3　SessionMap会话管理器

这里使用一个会话容器SessionMap，负责管理服务端所有的ServerSession，其内部使用一个线程安全的ConcurrentHashMap类型的映射成员，保持sessionId到服务端ServerSession的映射。

  1. package com.crazymakercircle.imServer.server;
  2. //…
  3. public final class SessionMap {
  4.     private ConcurrentHashMap<String, ServerSession> map =
  5.             new ConcurrentHashMap<String, ServerSession>();
  6.     //增加会话对象
  7.     public void addSession(String sessionId, ServerSession s) {
  8.         map.put(sessionId, s);
  9.         log.info("用户登录:id= " + s.getUser().getUid()
  10.                          + "   在线总数: " + map.size());
  11.     }
  12.     //获取会话对象
  13.      public ServerSession getSession(String sessionId) {
  14.         if (map.containsKey(sessionId)) {
  15.             return map.get(sessionId);
  16.         } else {
  17.             return null;
  18.         }
  19.     }
  20.     //省略不是太重要的方法
  21. }

8.6　点对点单聊的实战案例

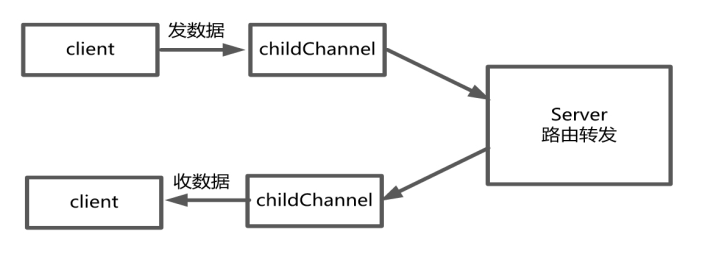

8.6.1　单聊的端到端流程


8.6.2　客户端的ChatConsoleCommand收集聊天内容

聊天消息收集类ChatConsoleCommand负责从控制台Scanner实例收集用户输入的聊天消息（格式为id:message），代码如下：

  1. package com.crazymakercircle.imClient.command;
  2. //…
  3. @Data
  4. @Service("ChatConsoleCommand")
  5. public class ChatConsoleCommand implements BaseCommand {
  7.     private String toUserId;    //目标用户id（这里为登录的用户名称）
  8.     private String message;     //聊天内容
  9.     public static final String KEY = "2";
  11.     @Override
  12.     public void exec(Scanner scanner) {
  13.         System.out.print("请输入聊天的消息(id:message)：");
  14.         String[] info = null;
  15.         while (true) {
  16.             String input = scanner.next();
  17.             info = input.split(":");
  18.             if (info.length != 2) {
  19.                 System.out.println("请输入聊天的消息(id:message):");
  20.             }else {
  21.                 break;
  22.             }
  23.         }
  24.         toUserId = info[0];
  25.         message =  info[1];
  26.     }
  27. //…
  28. }

8.6.3　客户端的CommandController发送POJO

ChatConsoleCommand的调用者是CommandController命令控制类，该控制类在收集完成聊天内容和目标用户后，在自己的startOneChat()方法中调用ChatSender发送实例，将聊天消息组装成Protobuf数据包，通过客户端的通道发往服务端。

  1. package com.crazymakercircle.imClient.client;
  2. //…
  3. public class CommandController {
  4.         @Autowired
  5.         ChatConsoleCommand chatConsoleCommand;  //聊天命令收集器实例
  6.         //省略其他成员
  7.         public void startCommandThread()throws InterruptedException {
  8.                 Thread.currentThread().setName("命令线程");
  9.                 while (true) {
  10.                         //建立连接
  11.                         while (connectFlag == false) {
  12.                             //开始连接
  13.                             startConnectServer();
  14.                             waitCommandThread();
  15.                         }
  16.                         //处理命令
  17.                         while (null != session ) {
  18.                             Scanner scanner = new Scanner(System.in);
  19.                             clientCommandMenu.exec(scanner);
  20.                             String key = clientCommandMenu.getCommandInput();
  21.                             BaseCommand command = commandMap.get(key);
  22.                             //…
  23.                             switch (key) {
  24.                                 case ChatConsoleCommand.KEY:
  25.                                 command.exec(scanner);
  26.                                 startOneChat((ChatConsoleCommand) command);
  27.                                 break;
  28.                                 //省略其他命令
  29.                             }
  30.                         }
  31.                 }
  32.         }
  33.         //发送单聊消息
  34.         private void startOneChat(ChatConsoleCommand c) {
  35.                 chatSender.setSession(session);
  36.                 chatSender.setUser(user);
  37.                 chatSender.sendChatMsg(c.getToUserId(), c.getMessage());
  38.         }
  39.         //省略其他的命令处理
  40. }

8.6.4　服务端的ChatRedirectHandler进行消息转发

服务端收到聊天消息后会进行消息的转发，主要由消息转发处理器ChatRedirectHandler负责，其大致的工作如下：

  1. 对消息类型进行判断：判断是否为聊天请求Protobuf数据包。如果不是，通过调用super.channelRead(ctx, msg)将消息交给流水线的下一站。
  2. 对消息发送方用户登录进行判断：如果没有登录，则不能发送消息。

  3. 开启异步的消息转发，由其ChatRedirectProcesser实例负责完成消息转发。

    1. package com.crazymakercircle.imServer.handler;
    2. //…
    3. public class ChatRedirectHandler extends ChannelInboundHandlerAdapter {
    4.  @Autowired
    5.  ChatRedirectProcesserchatRedirectProcesser;
    6.  public void channelRead(ChannelHandlerContext ctx, Object msg) …{
    7.      //判断消息实例
    8.      if (null == msg || !(msg instanceofProtoMsg.Message)) {
    9.          super.channelRead(ctx, msg);
    10.          return;
    11.      }
    12.      //判断消息类型
    13.      ProtoMsg.Message pkg = (ProtoMsg.Message) msg;
    14.      ProtoMsg.HeadType headType = ((ProtoMsg.Message) msg).getType();
    15.      if (!headType.equals(chatRedirectProcesser.type())) {
    16.          super.channelRead(ctx, msg);
    17.          return;
    18.      }
    20.      //判断是否登录
    21.      ServerSession session = ServerSession.getSession(ctx);
    22.      if (null == session || !session.isLogin()) {
    23.          log.error("用户尚未登录，不能发送消息");
    24.          return;
    25.      }
    26.      //异步处理IM消息转发的逻辑
    27.      FutureTaskScheduler.add(() ->
    28.      {
    29.          chatRedirectProcesser.action(session, pkg);
    30.      });
    31.  }
    32. }

    8.6.5　服务端的ChatRedirectProcesser进行异步消息转发

    ChatRedirectProcesser异步消息转发类负责将消息发送到目标用户，这是一个异步执行的任务，其大致功能如下：

  4. 根据目标用户ID找出所有的服务端的会话列表。

  5. 为每一个会话转发一份消息 ```java package com.crazymakercircle.imServer.processer; //… public class ChatRedirectProcesser extends AbstractServerProcesser { @Override public ProtoMsg.HeadTypetype() {
    1.  return ProtoMsg.HeadType.MESSAGE_REQUEST;
    } @Override public boolean action(ServerSessionfromSession,
    1.                                     ProtoMsg.Message proto) {
    2.  //聊天处理
    3.  ProtoMsg.MessageRequest msg = proto.getMessageRequest();
    4.  //获取接收方的chatID
    5.  String to = msg.getTo();
    6.  List<ServerSession> toSessions =
    7.                       SessionMap.inst().getSessionsBy(to);
    8.  if (toSessions == null) {
    9.      //接收方离线，这里一般会做离线消息处理
    10.      Print.tcfo("[" + to + "] 不在线，发送失败!");
    11.  } else {
    12.      toSessions.forEach((session) -> {
    13.          //将IM消息发送到每一个接收方的通道
    14.          session.writeAndFlush(proto);
    15.      });
    16.  }
    17.  return true;
    } } //由于一个用户可能有多个会话，因此需要通过调用SessionMap会话管理器的SessionMap.inst().getSessionsBy(uid)方法来取得这个用户的所有会话。 package com.crazymakercircle.imServer.server; //… @Slf4j @Data public final class SessionMap { //全部的会话映射 “uid->session” private ConcurrentHashMap map =
    1.      new ConcurrentHashMap<String, ServerSession>();

//根据用户id获取会话集合 public ListgetSessionsBy(String userId) { List list = map.values() .stream() .filter(s ->s.getUser().getUid().equals(userId)) .collect(Collectors.toList()); return list; } //… }

  1. <a name="i6zBf"></a>
  2. ## 8.6.6　客户端的ChatMsgHandler聊天消息处理器
  4. 1. 对消息类型进行判断，判断是否为聊天请求Protobuf数据包。如果不是，通过super.channelRead(ctx, msg)将消息交给流水线的下一站。
  5. 1. 如果是聊天消息，就将聊天消息显示在控制台。
  6. ```java
  7. package com.crazymakercircle.imClient.handler;
  8. //…
  9. public class ChatMsgHandler extends ChannelInboundHandlerAdapter {
  10.     @Override
  11.     public void channelRead(ChannelHandlerContext ctx, Object msg) …{
  12.         //判断类型
  13.         ProtoMsg.Message pkg = (ProtoMsg.Message) msg;
  14.         ProtoMsg.HeadType headType = pkg.getType();
  15.         if (!headType.equals(ProtoMsg.HeadType.MESSAGE_REQUEST)) {
  16.             super.channelRead(ctx, msg);
  17.             return;  //不是聊天消息
  18.         }
  19.         ProtoMsg.MessageRequest req = pkg.getMessageRequest();
  20.         String content = req.getContent();
  21.         String uid = req.getFrom();
  22.         System.out.println(" 收到消息 from uid:" + uid + " -> " + content);
  23.     }
  24. }

8.7　详解心跳检测

8.7.1　网络连接的假死现象

什么是连接假死呢？如果底层的TCP连接（socket连接）已经断开，但是服务端并没有正常关闭套接字，服务端认为这条TCP连接仍然是存在的，则该连接处于“假死”状态。连接假死的具体表现如下：

  1. 在服务端，会有一些处于TCP_ESTABLISHED状态的“正常”连接。
  2. 在客户端，TCP客户端显示连接已经断开。
  3. 虽然客户端可以进行断线重连操作，但是上一次的连接状态依然被服务端认为有效，并且服务端的资源得不到正确释放，包括套接字上下文以及接收/发送缓冲区。

连接假死通常是由以下多个原因造成的，例如：

  1. 应用程序出现线程堵塞，无法进行数据的读写。
  2. 网络相关的设备出现故障，例如网卡、机房故障。
  3. 网络丢包。公网环境非常容易出现丢包和网络抖动等现象。

8.7.2　服务端的空闲检测

空闲检测就是每隔一段时间检测子通道是否有数据读写，如果有，则子通道是正常的；如果没有，则子通道被判定为假死，关掉子通道。
服务端如何实现空闲检测呢？使用Netty自带的IdleStateHandler空闲状态处理器就可以实现这个功能。下面的示例程序继承自IdleStateHandler，定义一个假死处理类：

  1. package com.crazymakercircle.imServer.handler;
  2. //…
  3. public class HeartBeatServerHandler extends IdleStateHandler {
  4.     private static final int READ_IDLE_GAP = 150; //最大空闲，单位秒
  5.     public HeartBeatServerHandler() {
  6.         super(READ_IDLE_GAP, 0, 0, TimeUnit.SECONDS);
  7.     }
  8.     @Override
  9.     protected void channelIdle(ChannelHandlerContext ctx,
  10.                            IdleStateEventevt) …{
  11.         System.out.println(READ_IDLE_GAP + "秒内未读到数据，关闭连接");
  12.         ServerSession.closeSession(ctx);
  13.     }
  15.     public void channelRead(ChannelHandlerContext ctx, Object msg){
  16.         //…
  17.         ProtoMsg.Message pkg = (ProtoMsg.Message) msg;
  18.         //判断和处理心跳数据包
  19.         ProtoMsg.HeadType headType = pkg.getType();
  20.         if (headType.equals(ProtoMsg.HeadType.HEART_BEAT)) {
  21.             //异步处理，将心跳数据包直接回复给客户端
  22.             FutureTaskScheduler.add(() -> {
  23.                 if (ctx.channel().isActive()) {
  24.                     ctx.writeAndFlush(msg);
  25.                 }
  26.             });
  27.         }
  28.     super.channelRead(ctx, msg);
  29.     }
  30. }
  1. 在HeartBeatServerHandler的构造函数中，调用了基类IdleStateHandler的构造函数，传递了四个参数：
  1. public HeartBeatServerHandler() {
  2.         super(READ_IDLE_GAP, 0, 0, TimeUnit.SECONDS);
  3.     }
  1. 其中，第一个参数表示入站（Inbound）空闲时长，指的是一段时间内如果没有数据入站，就判定连接假死；第二个参数是出站（Outbound）空闲时长，指的是一段时间内如果没有数据出站，就判定连接假死；第三个参数是出/入站检测时长，表示在一段时间内如果没有出站或者入站，就判定连接假死；最后一个参数表示时间单位，TimeUnit.SECONDS表示秒。<br />假死被判定之后，IdleStateHandler类会回调自己的channelIdle()方法。在这个子类的重写版本中，重写了空闲回调方法，手动关闭连接。
  1. @Override
  2.     protected void channelIdle(ChannelHandlerContext ctx,
  3.                                         IdleStateEventevt) …{
  4.         System.out.println(READ_IDLE_GAP + "秒内未读到数据，关闭连接");
  5.         ServerSession.closeSession(ctx);
  6.     }

8.7.3　客户端的心跳发送

与服务端的空闲检测相配合，客户端需要定期发送数据包到服务端，通常这个数据包称为心跳数据包。接下来，定义一个Handler业务处理器定期发送心跳数据包给服务端。

  1. package com.crazymakercircle.imClient.handler;
  2. //…
  3. public class HeartBeatClientHandler
  4.                        extends ChannelInboundHandlerAdapter {
  5.     //心跳的时间间隔，单位为秒
  6.     private static final int HEARTBEAT_INTERVAL = 50;
  7.     //在Handler业务处理器被加入到流水线时，开始发送心跳数据包
  8.     @Override
  9.     public void handlerAdded(ChannelHandlerContext ctx) …{
  10.         ClientSession session = ClientSession.getSession(ctx);
  11.         User user = session.getUser();
  12.         HeartBeatMsgBuilder builder =
  13.                 new HeartBeatMsgBuilder(user, session);
  14.         ProtoMsg.Message message = builder.buildMsg();
  15.         //发送心跳数据包
  16.         heartBeat(ctx, message);
  17.     }
  18.     //使用定时器，定期发送心跳数据包
  19.     public void heartBeat(ChannelHandlerContext ctx,
  20.                               ProtoMsg.MessageheartbeatMsg) {
  21.        //提交一个一次性的定时任务
  22.            ctx.executor().schedule(() -> {
  23.             if (ctx.channel().isActive()) {
  24.                 log.info(" 发送HEART_BEAT 消息to server");
  25.                 ctx.writeAndFlush(heartbeatMsg);
  26.                 //递归调用：提交下一个一次性的定时任务，发送下一次的心跳
  27.                 heartBeat(ctx, heartbeatMsg);
  28.             }
  29.         }, HEARTBEAT_INTERVAL, TimeUnit.SECONDS);
  30.     }
  31.     //接收到服务器的心跳回写
  32.     @Override
  33.     public void channelRead(ChannelHandlerContext ctx, Object msg){
  34.         //判断类型
  35.         ProtoMsg.Message pkg = (ProtoMsg.Message) msg;
  36.         ProtoMsg.HeadType headType = pkg.getType();
  37.         if (headType.equals(ProtoMsg.HeadType.HEART_BEAT)) {
  38.             log.info(" 收到回写的HEART_BEAT 消息 from server");
  39.             return;
  40.         } else {
  1. HeartBeatClientHandler实例并不是一开始就装配到了流水线中的，它装配的时机是在登录成功之后。登录处理器LoginResponseHandler的相关代码如下：
  1. package com.crazymakercircle.imClient.clientHandler;
  2. //…
  3. public class LoginResponseHandler
  4.                        extends ChannelInboundHandlerAdapter {
  5.         @Override
  6.         public void channelRead(ChannelHandlerContext ctx, Object msg)…{
  7.                 //省略登录数据包的预处理
  8.                 if (!result.equals(ProtoInstant.ResultCodeEnum.SUCCESS)) {
  9.              //登录失败
  10.                         log.info(result.getDesc());
  11.                 } else {
  12.                         //登录成功
  13.          　　　　//省略其他处理
  14.                         //在编码器后面动态插入心跳处理器
  15.                         ChannelPipeline p=ctx.pipeline();
  16.                         p.addAfter("encoder","heartbeat",new HeartBeatClientHandler());
  17.                 }
  18.     　　　}
  19. }
