1、前置准备
- 1.1 环境准备
- 1.2 操作系统初始化
2、部署Nginx+Keepalived高可用负载均衡器
3、ETCD集群部署
4、安装Docker/kubeadm/kubelet【所有节点】
5、部署Kubernetes Master
6、加入Kubernetes Node
7、部署网络组件-Calico
8、部署Dashboard

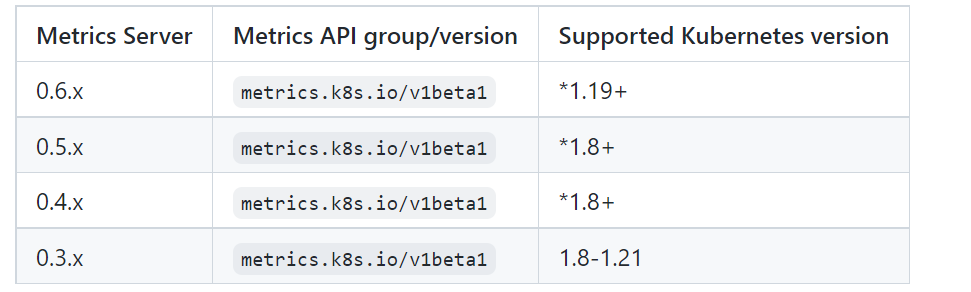

9、部署Metrics Server
10、master节点作为node使用
11、部署Ingress

1、前置准备

1.1 环境准备

服务器要求：

建议最小硬件配置：2核CPU、2G内存、30G硬盘
服务器最好可以访问外网，会有从网上拉取镜像需求，如果服务器不能上网，需要提前下载对应镜像并导入节点

软件环境：

软件	版本
OS	CentOS Linux release 7.9.2009 (Core)
Docker
Kubernetes

服务器整体规划：

角色	IP	组件
k8s-master1	192.168.6.20	docker，etcd，nginx，keepalived
k8s-master2	192.168.6.21	docker，etcd，nginx，keepalived
k8s-node1	192.168.6.22	docker，etcd
负载均衡	192.168.6.88（VIP）

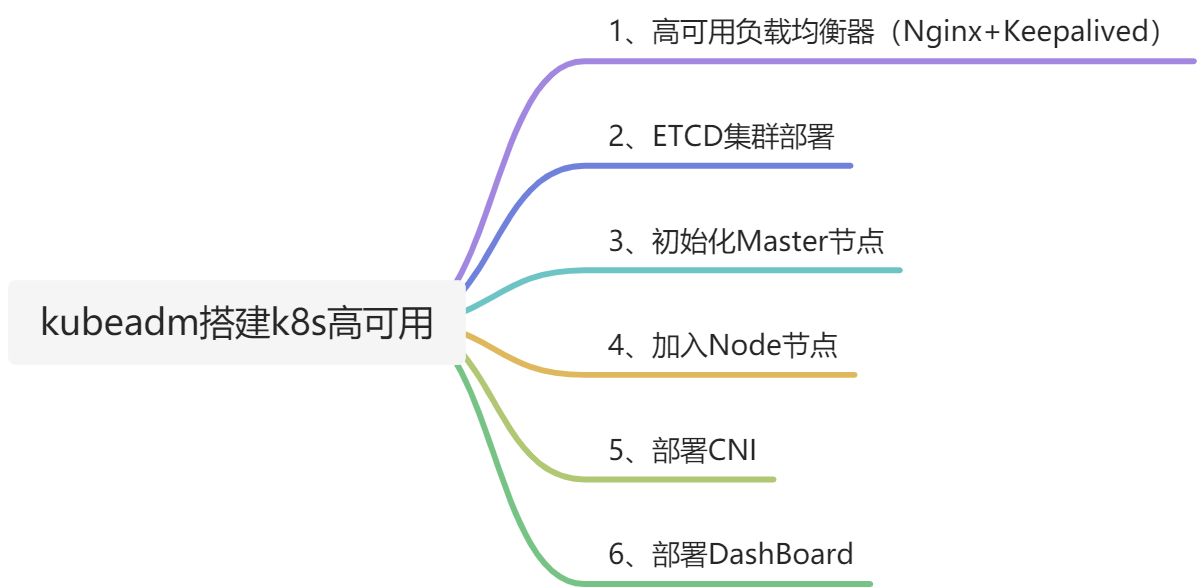

架构图：

0、kubeadm部署k8s高可用 - 图2

1.2 操作系统初始化

# 关闭防火墙
systemctl stop firewalld
systemctl disable firewalld

# 关闭selinux
sed -i ‘s/enforcing/disabled/‘ /etc/selinux/config # 永久
setenforce 0 # 临时

# 关闭swap
swapoff -a # 临时
sed -ri ‘s/.swap./#&/‘ /etc/fstab # 永久

# 根据规划设置主机名
hostnamectl set-hostname k8s-master1 >

hostnamectl set-hostname k8s-master2
hostnamectl set-hostname k8s-node1

# 在master添加hosts
cat >> /etc/hosts << EOF
192.168.6.20 k8s-master1
192.168.6.21 k8s-master2
192.168.6.22 k8s-node1
EOF

# 将桥接的IPv4流量传递到iptables的链
cat > /etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
sysctl —system # 生效

# 时间同步
yum install ntpdate -y
ntpdate time.windows.com >

2、部署Nginx+Keepalived高可用负载均衡器

Kubernetes作为容器集群系统，通过健康检查+重启策略实现了Pod故障自我修复能力，通过调度算法实现将Pod分布式部署，并保持预期副本数，根据Node失效状态自动在其他Node拉起Pod，实现了应用层的高可用性。

针对Kubernetes集群，高可用性还应包含以下两个层面的考虑：Etcd数据库的高可用性和Kubernetes Master组件的高可用性。而kubeadm搭建的K8s集群，Etcd只起了一个，存在单点，所以我们这里会独立搭建一个Etcd集群。

Master节点扮演着总控中心的角色，通过不断与工作节点上的Kubelet和kube-proxy进行通信来维护整个集群的健康工作状态。如果Master节点故障，将无法使用kubectl工具或者API做任何集群管理。

Master节点主要有三个服务kube-apiserver、kube-controller-manager和kube-scheduler，其中kube-controller-manager和kube-scheduler组件自身通过选择机制已经实现了高可用，所以Master高可用主要针对kube-apiserver组件，而该组件是以HTTP API提供服务，因此对他高可用与Web服务器类似，增加负载均衡器对其负载均衡即可，并且可水平扩容。

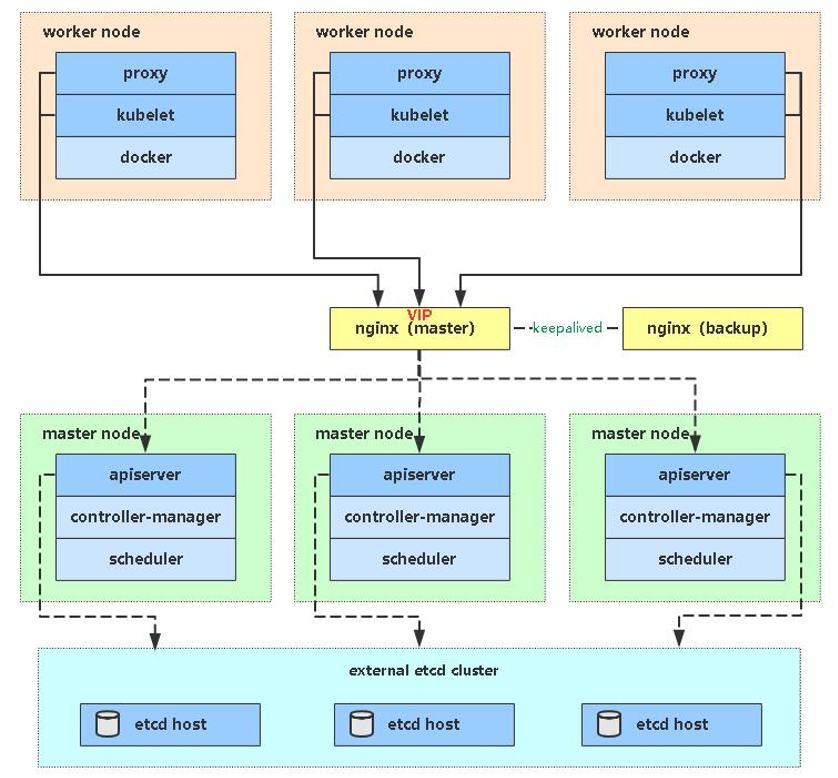

kube-apiserver高可用架构图：

0、kubeadm部署k8s高可用 - 图3

Nginx是一个主流Web服务和反向代理服务器，这里用四层实现对apiserver实现负载均衡。
Keepalived是一个主流高可用软件，基于VIP绑定实现服务器双机热备，在上述拓扑中，Keepalived主要根据Nginx运行状态判断是否需要故障转移（偏移VIP），例如当Nginx主节点挂掉，VIP会自动绑定在Nginx备节点，从而保证VIP一直可用，实现Nginx高可用。

注：为了节省机器，这里与K8s master节点机器复用。也可以独立于k8s集群之外部署，只要nginx与apiserver能通信就行。

2.1 安装软件包（主备）

nginx安装：https://nginx.org/en/linux_packages.html#RHEL-CentOS

安装需要的依赖： yum install -y gcc yum install -y pcre pcre-devel yum install -y zlib zlib-devel yum install -y openssl openssl-devel rpm -q pcre pcre-devel openssl openssl-devel

keepalived安装：

keepalived官方：https://www.keepalived.org/download.html

yum -y install keepalived

2.2 Nginx配置文件（主/备一样）

cat > /etc/nginx/nginx.conf << "EOF"
user  nginx;
worker_processes  auto;
error_log  /var/log/nginx/error.log notice;
pid        /var/run/nginx.pid;
events {
    worker_connections  1024;
}
# 四层负载均衡，为两台Master apiserver组件提供负载均衡
stream {
    log_format  main  '$remote_addr $upstream_addr - [$time_local] $status $upstream_bytes_sent';
    access_log  /var/log/nginx/k8s-access.log  main;
    upstream k8s-apiserver {
       server 192.168.6.20:6443;   # Master1 APISERVER IP:PORT
       server 192.168.6.21:6443;   # Master2 APISERVER IP:PORT
    }
    server {
       listen 16443;  # 由于nginx与master节点复用，这个监听端口不能是6443，否则会冲突
       proxy_pass k8s-apiserver;
    }
}
http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    access_log  /var/log/nginx/access.log  main;
    sendfile        on;
    #tcp_nopush     on;
    keepalive_timeout  65;
    #gzip  on;
    include /etc/nginx/conf.d/*.conf;
}
EOF

2.3 Keepalive配置文件（Nginx Master）

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_script check_nginx {
    script "/etc/keepalived/check_nginx.sh"
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33  # 修改为实际网卡名
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 100    # 优先级，备服务器设置 90
    advert_int 1    # 指定VRRP 心跳包通告间隔时间，默认1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.6.88/24
    }
    track_script {
        check_nginx
    }
}
EOF

vrrp_script：指定检查nginx工作状态脚本（根据nginx状态判断是否故障转移）
virtual_ipaddress：虚拟IP（VIP）
virtual_router_id 确保主备一致

准备上述配置文件中检查nginx运行状态的脚本：

cat > /etc/keepalived/check_nginx.sh  << "EOF"
#!/bin/bash
count=$(ss -antp |grep 16443 |egrep -cv "grep|$$")
if [ "$count" -eq 0 ];then
    exit 1
else
    exit 0
fi
EOF
chmod +x /etc/keepalived/check_nginx.sh

2.4 Keepalive配置文件（Nginx Backup）

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_BACKUP
}
vrrp_script check_nginx {
    script "/etc/keepalived/check_nginx.sh"
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.6.88/24
    }
    track_script {
        check_nginx
    }
}
EOF

准备上述配置文件中检查nginx运行状态的脚本：

cat > /etc/keepalived/check_nginx.sh  << "EOF"
#!/bin/bash
count=$(ss -antp |grep 16443 |egrep -cv "grep|$$")
if [ "$count" -eq 0 ];then
    exit 1
else
    exit 0
fi
EOF
chmod +x /etc/keepalived/check_nginx.sh

注：keepalived根据脚本返回状态码（0为工作正常，非0不正常）判断是否故障转移。

2.5 启动并设置开机启动

systemctl daemon-reload
systemctl start nginx
systemctl start keepalived
systemctl enable nginx
systemctl enable keepalived

2.6 查看keepalived工作状态

网卡是否绑定了VIP

2.7 Nginx+Keepalived高可用测试

关闭主节点Nginx，测试VIP是否漂移到备节点服务器。
在Nginx Master执行 pkill nginx
在Nginx Backup，ip addr命令查看已成功绑定VIP。

3、ETCD集群部署

Etcd 是一个分布式键值存储系统，Kubernetes使用Etcd进行数据存储，kubeadm搭建默认情况下只启动一个Etcd Pod，存在单点故障，生产环境强烈不建议，所以我们这里使用3台服务器组建集群，可容忍1台机器故障，当然，你也可以使用5台组建集群，可容忍2台机器故障。

节点名称	IP
etcd-1	192.168.6.20
etcd-2	192.168.6.21
etcd-3	192.168.6.22

注：为了节省机器，这里与K8s节点机器复用。也可以独立于k8s集群之外部署，只要apiserver能连接到就行。

3.1 准备cfssl证书生成工具

cfssl是一个开源的证书管理工具，使用json文件生成证书，相比openssl更方便使用。

找任意一台服务器操作，这里用Master节点。

https://github.com/cloudflare/cfssl

git clonehttps://github.com/cloudflare/cfssl.git
cfssl_linux-amd64 cfssljson_linux-amd64 cfssl-certinfo_linux-amd64 chmod +x /usr/local/bin/cfssl*

3.2 自签ETCD证书

自签证书颁发机构（CA）

mkdir -p ~/etcd_tls
cd ~/etcd_tls

自签CA：

cat > ca-config.json << EOF
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "www": {
         "expiry": "87600h",
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ]
      }
    }
  }
}
EOF
cat > ca-csr.json << EOF
{
    "CN": "etcd CA",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF

cfssl gencert -initca ca-csr.json | cfssljson -bare ca -

会生成ca.pem和ca-key.pem文件。

使用自签CA签发Etcd HTTPS证书

创建证书申请文件：

cat > server-csr.json << EOF
{
    "CN": "etcd",
    "hosts": [
    "192.168.6.20",
    "192.168.6.21",
    "192.168.6.22"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "BeiJing",
            "ST": "BeiJing"
        }
    ]
}
EOF

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json | cfssljson -bare server

会生成server.pem和server-key.pem文件。

注：上述文件hosts字段中IP为所有etcd节点的集群内部通信IP，一个都不能少！为了方便后期扩容可以多写几个预留的IP。

3.3 从Github下载二进制文件

wget https://github.com/etcd-io/etcd/releases/

3.4 部署集群

以下在节点1上操作，为简化操作，待会将节点1生成的所有文件拷贝到节点2和节点3。

1. 创建工作目录并解压二进制包

mkdir /opt/etcd/{bin,cfg,ssl} -p
tar zxvf etcd-v3.5.0-linux-amd64.tar.gz
mv etcd-v3.5.0-linux-amd64/{etcd,etcdctl} /opt/etcd/bin/

2. 创建etcd配置文件

cat > /opt/etcd/cfg/etcd.conf << EOF
#[Member]
ETCD_NAME="etcd-1"
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.6.20:2380"
ETCD_LISTEN_CLIENT_URLS="https://192.168.6.20:2379"
#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.6.20:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.6.20:2379"
ETCD_INITIAL_CLUSTER="etcd-1=https://192.168.6.20:2380,etcd-2=https://192.168.6.21:2380,etcd-3=https://192.168.6.22:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

• ETCD_NAME：节点名称，集群中唯一

• ETCDDATADIR：数据目录

• ETCDLISTENPEER_URLS：集群通信监听地址

• ETCDLISTENCLIENT_URLS：客户端访问监听地址

• ETCDINITIALADVERTISEPEERURLS：集群通告地址

• ETCDADVERTISECLIENT_URLS：客户端通告地址

• ETCDINITIALCLUSTER：集群节点地址

• ETCDINITIALCLUSTER_TOKEN：集群Token

• ETCDINITIALCLUSTER_STATE：加入集群的当前状态，new是新集群，existing表示加入已有集群

3. systemd管理etcd

cat > /usr/lib/systemd/system/etcd.service << EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target
[Service]
Type=notify
EnvironmentFile=/opt/etcd/cfg/etcd.conf
ExecStart=/opt/etcd/bin/etcd \
--cert-file=/opt/etcd/ssl/server.pem \
--key-file=/opt/etcd/ssl/server-key.pem \
--peer-cert-file=/opt/etcd/ssl/server.pem \
--peer-key-file=/opt/etcd/ssl/server-key.pem \
--trusted-ca-file=/opt/etcd/ssl/ca.pem \
--peer-trusted-ca-file=/opt/etcd/ssl/ca.pem \
--logger=zap
Restart=on-failure
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

4. 拷贝刚才生成的证书

把刚才生成的证书拷贝到配置文件中的路径：

cp ~/etcd_tls/capem ~/etcd_tls/serverpem /opt/etcd/ssl/

5. 启动并设置开机启动

systemctl daemon-reload
systemctl start etcd
systemctl enable etcd

6. 将上面节点1所有生成的文件拷贝到节点2和节点3

scp -r /opt/etcd/ root@192.168.6.21:/opt/
scp /usr/lib/systemd/system/etcd.service root@192.168.6.21:/usr/lib/systemd/system/
scp -r /opt/etcd/ root@192.168.6.22:/opt/
scp /usr/lib/systemd/system/etcd.service root@192.168.6.22:/usr/lib/systemd/system/

然后在节点2和节点3分别修改etcd.conf配置文件中的节点名称和当前服务器IP：

vi /opt/etcd/cfg/etcd.conf
#[Member]
ETCD_NAME=”etcd-2” # 修改此处，节点2改为etcd-2，节点3改为etcd-3
ETCD_DATA_DIR=”/var/lib/etcd/default.etcd”
ETCD_LISTEN_PEER_URLS=”https://192.168.6.21:2380“ # 修改此处为当前服务器IP
ETCD_LISTEN_CLIENT_URLS=”https://192.168.6.21:2379“ # 修改此处为当前服务器IP

#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS=”https://192.168.6.21:2380“ # 修改此处为当前服务器IP
ETCD_ADVERTISE_CLIENT_URLS=”https://192.168.6.21:2379“ # 修改此处为当前服务器IP
ETCD_INITIAL_CLUSTER=”etcd-1=https://192.168.6.20:2380,etcd-2=https://192.168.6.21:2380,etcd-3=https://192.168.6.22:2380“
ETCD_INITIAL_CLUSTER_TOKEN=”etcd-cluster”
ETCD_INITIAL_CLUSTER_STATE=”new”

最后启动etcd并设置开机启动，同上。

7. 查看集群状态

ETCDCTL_API=3 /opt/etcd/bin/etcdctl --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem --endpoints="https://192.168.6.20:2379,https://192.168.6.21:2379,https://192.168.6.22:2379" endpoint health --write-out=table
+---------------------------+--------+-------------+-------+
|         ENDPOINT          | HEALTH |    TOOK     | ERROR |
+---------------------------+--------+-------------+-------+
| https://192.168.6.20:2379 |   true | 13.658289ms |       |
| https://192.168.6.22:2379 |   true | 13.870048ms |       |
| https://192.168.6.21:2379 |   true | 13.591061ms |       |
+---------------------------+--------+-------------+-------+

4、安装Docker/kubeadm/kubelet【所有节点】

这里使用Docker作为容器引擎，也可以换成别的，例如containerd

4.1 安装Docker

wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo
yum -y install docker-ce
systemctl enable docker && systemctl start docker

配置镜像加速器：

cat > /etc/docker/daemon.json << EOF
{
  "registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"]
}
EOF

systemctl restart docker

docker info

4.2 添加阿里云YUM软件源

cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

4.3 安装kubeadm，kubelet和kubectl

由于版本更新频繁，这里指定版本号部署：

yum install -y kubelet-1.20.0 kubeadm-1.20.0 kubectl-1.20.0
systemctl enable kubelet

5、部署Kubernetes Master

5.1 初始化Master1

生成初始化配置文件：

cat > kubeadm-config.yaml << EOF
apiVersion: kubeadm.k8s.io/v1beta2
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: 9037x2.tcaqnpaqkra9vsbw
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.6.20
  bindPort: 6443
nodeRegistration:
  criSocket: /var/run/dockershim.sock  # kubelet中的插件连接docker
  name: k8s-master1
  taints:
  - effect: NoSchedule
    key: node-role.kubernetes.io/master
---
apiServer:
  certSANs:  # 包含所有Master/LB/VIP IP，一个都不能少！为了方便后期扩容可以多写几个预留的IP。
  - k8s-master1
  - k8s-master2
  - 192.168.6.20
  - 192.168.6.21
  - 192.168.6.88 # VIP
  - 127.0.0.1
  extraArgs:
    authorization-mode: Node,RBAC
  timeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta2
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controlPlaneEndpoint: 192.168.6.88:16443 # 负载均衡虚拟IP（VIP）和端口
controllerManager: {}
dns:
  type: CoreDNS
etcd:
  external:  # 使用外部etcd
    endpoints:
    - https://192.168.6.20:2379 # etcd集群3个节点
    - https://192.168.6.21:2379
    - https://192.168.6.22:2379
    caFile: /opt/etcd/ssl/ca.pem # 连接etcd所需证书
    certFile: /opt/etcd/ssl/server.pem
    keyFile: /opt/etcd/ssl/server-key.pem
imageRepository: registry.aliyuncs.com/google_containers # 由于默认拉取镜像地址k8s.gcr.io国内无法访问，这里指定阿里云镜像仓库地址
kind: ClusterConfiguration
kubernetesVersion: v1.20.0 # K8s版本，与上面安装的一致
networking:
  dnsDomain: cluster.local
  podSubnet: 10.244.0.0/16  # Pod网络，与下面部署的CNI网络组件yaml中保持一致
  serviceSubnet: 10.96.0.0/12  # 集群内部虚拟网络，Pod统一访问入口
scheduler: {}
EOF

使用配置文件初始化引导：

kubeadm init --config kubeadm-config.yaml
...
[addons] Applied essential addon: kube-proxy
Your Kubernetes control-plane has initialized successfully!
To start using your cluster, you need to run the following as a regular user:
  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config
Alternatively, if you are the root user, you can run:
  export KUBECONFIG=/etc/kubernetes/admin.conf
You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/
You can now join any number of control-plane nodes by copying certificate authorities
and service account keys on each node and then running the following as root:
  kubeadm join 192.168.6.88:16443 --token 9037x2.tcaqnpaqkra9vsbw \
    --discovery-token-ca-cert-hash sha256:25d7712faa2ea32756468c6989fdcdf5bd7418166b509973237e746a7f420f39 \
    --control-plane
Then you can join any number of worker nodes by running the following on each as root:
kubeadm join 192.168.6.88:16443 --token 9037x2.tcaqnpaqkra9vsbw \
    --discovery-token-ca-cert-hash sha256:25d7712faa2ea32756468c6989fdcdf5bd7418166b509973237e746a7f420f39

初始化完成后，会有两个join的命令，带有 —control-plane 是用于加入组建多master集群的，不带的是加入节点的。

拷贝kubectl使用的连接k8s认证文件到默认路径：

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
kubectl get node
NAME STATUS ROLES AGE VERSION

k8s-master1 NotReady control-plane,master 4m4s v1.20.0

5.2 初始化Master2

将Master1节点生成的证书拷贝到Master2：

scp -r /etc/kubernetes/pki/ 192.168.6.21:/etc/kubernetes/

复制加入master join命令在master2执行：

kubeadm join 192.168.6.88:16443 —token 9037x2.tcaqnpaqkra9vsbw \ —discovery-token-ca-cert-hash sha256:25d7712faa2ea32756468c6989fdcdf5bd7418166b509973237e746a7f420f39 \ —control-plane

拷贝kubectl使用的连接k8s认证文件到默认路径：

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
kubectl get node
NAME STATUS ROLES AGE VERSION

k8s-master1 NotReady control-plane,master 8m46s v1.20.0

k8s-master2 NotReady control-plane,master 18s v1.20.0

注：由于网络插件还没有部署，还没有准备就绪 NotReady

5.3 访问负载均衡器测试

找K8s集群中任意一个节点，使用curl查看K8s版本测试，使用VIP访问：

curl -k https://192.168.6.88:16443/version
{

“major”: “1”,

“minor”: “20”,

“gitVersion”: “v1.20.0”,

“gitCommit”: “af46c47ce925f4c4ad5cc8d1fca46c7b77d13b38”,

“gitTreeState”: “clean”,

“buildDate”: “2020-12-08T17:51:19Z”,

“goVersion”: “go1.15.5”,

“compiler”: “gc”,

“platform”: “linux/amd64”

}

可以正确获取到K8s版本信息，说明负载均衡器搭建正常。

该请求数据流程：curl -> vip(nginx) -> apiserver

通过查看Nginx日志也可以看到转发apiserver IP：

tail /var/log/nginx/k8s-access.log -f
192.168.6.21 192.168.6.21:6443 - [17/Sep/2021:15:53:23 +0800] 200 1096

192.168.6.21 192.168.6.20:6443 - [17/Sep/2021:15:53:23 +0800] 200 1096

…

6、加入Kubernetes Node

在192.168.6.22（Node）执行。

向集群添加新节点，执行在kubeadm init输出的kubeadm join命令：

kubeadm join 192.168.6.88:16443 —token 9037x2.tcaqnpaqkra9vsbw \ —discovery-token-ca-cert-hash sha256:25d7712faa2ea32756468c6989fdcdf5bd7418166b509973237e746a7f420f39

后续其他节点也是这样加入。

注：默认token有效期为24小时，当过期之后，该token就不可用了。这时就需要重新创建token，可以直接使用命令快捷生成：

kubeadm token create —print-join-command

7、部署网络组件-Calico

Calico是一个纯三层的数据中心网络方案，是目前Kubernetes主流的网络方案。

wget https://docs.projectcalico.org/manifests/calico.yaml

修改pod的网段CALICO_IPV4POOL_CIDR

...
- name: CALICO_IPV4POOL_CIDR
  value: "10.244.0.0/16" # 与初始化master1的配置文件的podSubnet保持一致
...

部署Calico：

kubectl apply -f calico.yaml
kubectl get pods -n kube-system

8、部署Dashboard

Dashboard是官方提供的一个UI，可用于基本管理K8s资源。

wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml

默认Dashboard只能集群内部访问，修改Service为NodePort类型，暴露到外部：

spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30001
  selector:
    k8s-app: kubernetes-dashboard
  type: NodePort

kubectl apply -f recommended.yaml
# 查看部署
kubectl get pods -n kubernetes-dashboard

访问地址：https://NodeIP:30001

创建service account 并绑定到默认的cluster-admin管理员集群角色：

# 创建用户
$ kubectl create serviceaccount dashboard-admin -n kube-system
# 用户授权
$ kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin
# 获取用户Token
$ kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | awk '/dashboard-admin/{print $1}')

注：使用输出的token登陆dashboard

9、部署Metrics Server

0、kubeadm部署k8s高可用 - 图4

项目地址：https://github.com/kubernetes-sigs/metrics-server

wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.4.1/components.yaml

Deployment/metrics-server修改：

—kubelet-insecure-tls 告诉metrics-server不验证kubelet提供的https证书
—kubelet-preferred-address-types=InternalIP 使用节点IP连接kubelet
image: geray/metrics-server:v0.4.1

10、master节点作为node使用

默认配置下Kubernetes不会将Pod调度到Master节点。如果希望将k8s-master也当作Node使用

kubectl taint node k8s-master1 node-role.kubernetes.io/master-

11、部署Ingress

Kubernetes-v1.22+ 需要使用 ingress-nginx>=1.0，因为 networking.k8s.io/v1beta 已经移除

作者：cnsre运维博客
链接：https://www.imooc.com/article/320464
来源：慕课网

curl https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.0.0/deploy/static/provider/baremetal/deploy.yaml > deploy.yaml
sed -i 's@k8s.gcr.io/ingress-nginx/controller:v1.0.0\(.*\)@geray/ingress-nginx-controller:v1.0.0@' deploy.yaml
sed -i 's@k8s.gcr.io/ingress-nginx/kube-webhook-certgen:v1.0\(.*\)$@geray/kube-webhook-certgen:v1.0@' deploy.yaml
sed -i 's/Deployment/DaemonSet/g' deploy.yaml
# 预先拉取镜像
docker pull geray/ingress-nginx-controller:v1.0.0
docker pull geray/kube-webhook-certgen:v1.0
kubectl apply -f deploy.yaml

附件：直接apply即可

deploy.yaml

0、kubeadm部署k8s高可用
