分析容器系统调用：Sysdig

Sysdig：一个非常强大的系统监控、分析和故障排查工具。

汇聚strace+tcpdump+htop+iftop+lsof工具与一身

sysdig除了能获取系统资源利用率、进程、网络连接、系统调用等信息，还具备了很强的分析能力，例如：

  • 按照CPU使用率对进程排序
  • 按照数据包对进程排序
  • 打开最多的文件描述符进程
  • 查看进程打开了那些文件
  • 查看进程的http请求报文
  • 查看机器上容器列表及资源使用情况

项目地址：https://github.com/draios/sysdig

文档：https://github.com/draios/sysdig/wiki

https://docs.sysdig.com/en/docs/installation/sysdig-monitor/install-sysdig-agent/kubernetes/

sysdig通过在内核的驱动模块注册系统调用的hook，这样当有系统调用发生和完成时，他会把系统调用信息拷贝到特定的buffer，然后用户态组件对数据信息处理（解压、解析、过滤等），并最终通过sysdig命令和用户进行交互。

6、监控、审计和运行时安全 - 图1

宿主机安装

文档：https://github.com/draios/sysdig/wiki/How-to-Install-Sysdig-for-Linux

  1. rpm --import https://s3.amazonaws.com/download.draios.com/DRAIOS-GPG-KEY.public
  2. curl -s -o /etc/yum.repos.d/draios.repo https://s3.amazonaws.com/download.draios.com/stable/rpm/draios.repo
  3. yum install epel-release -y
  4. yum install sysdig -y
  5. /usr/bin/sysdig-probe-loader # 加载驱动模块
  • 下载rpm
  1. yum install -y sysdig --downloadonly --downloaddir=./sysdig
  3. rpm -ivh sysdig/*.rpm --nodeps

sysdig常用参数：

中文文档：https://cizixs.com/2017/04/27/sysdig-for-linux-system-monitor-and-analysis/

  1. • -l, --list：列出可用于过滤和输出的字段
  2. • -M <num_seconds> ：多少秒后停止收集
  3. • -p <output_format>, --print=<output_format> ：指定打印事件时使用的格式
  4. • 使用-pc或-pcontainer 容器友好的格式
  5. • 使用-pk或-pkubernetes k8s友好的格式
  6. • -c <chiselname> <chiselargs>：指定内置工具，可直接完成具体的数据聚合、分析工作
  7. • -w <filename>：保存到文件中
  8. • -r <filename>：从文件中读取

执行sysdig命令，实时输出大量系统调用

实例： 59509 23:59:19.023099531 0 kubelet (1738) < epoll_ctl

格式： %evt.num %evt.outputtime %evt.cpu %proc.name (%thread.tid) %evt.dir %evt.type %evt.info

  1. • evt.num： 递增的事件号
  2. • evt.time： 事件发生的时间
  3. • evt.cpu： 事件被捕获时所在的 CPU，也就是系统调用是在哪个 CPU 执行的
  4. • proc.name： 生成事件的进程名字
  5. • thread.tid： 线程的 id，如果是单线程的程序，这也是进程的 pid
  6. • evt.dir： 事件的方向（direction），> 代表进入事件，< 代表退出事件
  7. • evt.type： 事件的名称，比如 open、stat等，一般是系统调用
  8. • evt.args： 事件的参数。如果是系统调用，这些对应着系统调用的参数
  • 自定义格式输出：sysdig -p “user:%user.name time:%evt.time proc_name:%proc.name”

sysdig过滤

  1. • fd：根据文件描述符过滤，比如 fd 标号（fd.num）、fd 名字（fd.name）
  2. • process：根据进程信息过滤，比如进程 id（proc.id）、进程名（proc.name）
  3. • evt：根据事件信息过滤，比如事件编号、事件名
  4. • user：根据用户信息过滤，比如用户 id、用户名、用户 home 目录
  5. • syslog：根据系统日志过滤，比如日志的严重程度、日志的内容
  6. • container：根据容器信息过滤，比如容器ID、容器名称、容器镜像

查看完整过滤器列表：sysdig -l

示例：

  1. 1、查看一个进程的系统调用
  2. sysdig proc.name=kubelet
  3. 2、查看建立TCP连接的事件
  4. sysdig evt.type=accept
  5. 3、查看/etc目录下打开的文件描述符
  6. sysdig fd.name contains /etc
  7. 4、查看容器的系统调用
  8. sysdig -M 10 container.name=web

注：还支持运算操作符，=

、!=、>=、>、<、

<=、contains、in 、exists、and、or、not

  1. Chisels：实用的工具箱，一组预定义的功能集合，用来分析特定的场景。
  2. sysdig –cl 列出所有Chisels，以下是一些常用的：
  3. • topprocs_cpu：输出按照 CPU 使用率排序的进程列表，例如sysdig -c
  4. • topprocs_net：输出进程使用网络TOP
  5. • topprocs_file：进程读写磁盘文件TOP
  6. • topfiles_bytes：读写磁盘文件TOP
  7. • netstat：列出网络的连接情况
网络 shell # 查看使用网络的进程TOP sysdig -c topprocs_net # 查看建立连接的端口 sysdig -c fdcount_by fd.sport "evt.type=accept" -M 10 # 查看建立连接的端口 sysdig -c fdbytes_by fd.sport # 查看建立连接的IP sysdig -c fdcount_by fd.cip "evt.type=accept" -M 10 # 查看建立连接的IP sysdig -c fdbytes_by fd.cip
硬盘 shell # 查看进程磁盘I/O读写 sysdig -c topprocs_file # 查看进程打开的文件描述符数量 sysdig -c fdcount_by proc.name "fd.type=file" -M 10 # 查看读写磁盘文件 sysdig -c topfiles_bytes sysdig -c topfiles_bytes proc.name=etcd # 查看/tmp目录读写磁盘活动文件 sysdig -c fdbytes_by fd.filename "fd.directory=/tmp/"
CPU shell # 查看CPU使用率TOP sysdig -c topprocs_cpu # 查看容器CPU使用率TOP sysdig -pc -c topprocs_cpu container.name=web sysdig -pc -c topprocs_cpu container.id=web
容器 shell # 查看机器上容器列表及资源使用情况 csysdig -vcontainers # 查看容器资源使用TOP sysdig -c topcontainers_cpu/topcontainers_net/topcontainers_file

其他常用命令：

  1. sysdig -c netstat
  2. sysdig -c ps
  3. sysdig -c lsof

k8s集群部署

https://docs.sysdig.com/en/docs/installation/sysdig-monitor/install-sysdig-agent/kubernetes/

  1. helm repo add sysdig https://charts.sysdig.com
  2.      helm repo update
  3.      helm install sysdig-agent --namespace sysdig-agent --create-namespace \
  4.         --set global.sysdig.accessKey=<ACCESS_KEY> \
  5.         --set global.sysdig.region=<SAAS_REGION> \
  6.         --set nodeAnalyzer.enabled=false \
  7.         --set global.clusterConfig.name=<CLUSTER_NAME> \
  8.         sysdig/sysdig-deploy

监控容器运行时：Falco

项目地址：https://github.com/falcosecurity/falc

https://developer.aliyun.com/article/1113077

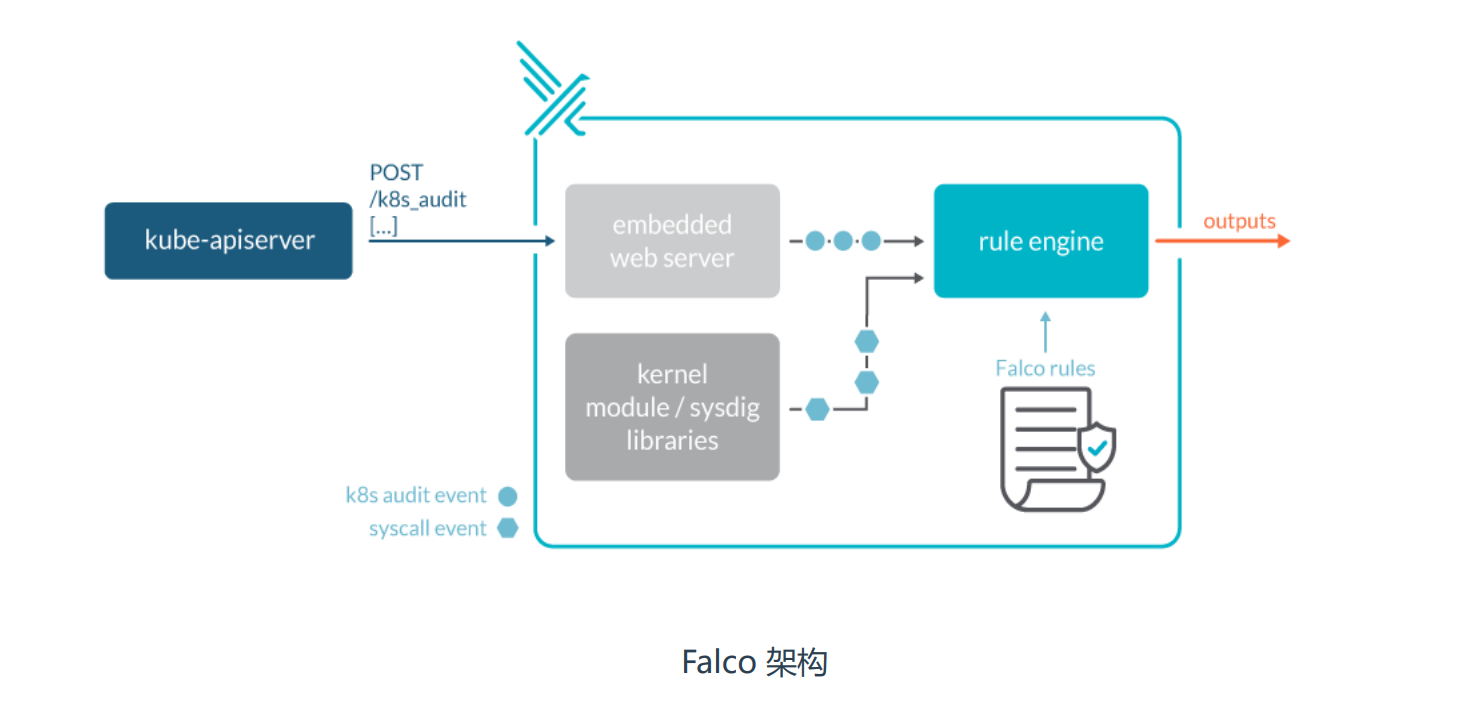

  1. Falco 是一个 Linux 安全工具，它使用系统调用来保护和监控系统。
  2. Falco最初是由Sysdig开发的，后来加入CNCF孵化器，成为首个加入CNCF的运行时安全项目。
  3. Falco提供了一组默认规则，可以监控内核态的异常行为，例如：
  4. • 对于系统目录/etc, /usr/bin, /usr/sbin的读写行为
  5. • 文件所有权、访问权限的变更
  6. • 从容器打开shell会话
  7. • 容器生成新进程
  8. • 特权容器启动

6、监控、审计和运行时安全 - 图2

docker方式部署

https://www.ebpf.top/post/hello_falco/

  1. docker run --rm -i -t \
  2.      --privileged \
  3.      -e FALCO_BPF_PROBE="" \
  4.      -v /var/run/docker.sock:/host/var/run/docker.sock \
  5.      -v /dev:/host/dev \
  6.      -v /proc:/host/proc:ro \
  7.      -v /boot:/host/boot:ro \
  8.      -v /lib/modules:/host/lib/modules:ro \
  9.      -v /usr:/host/usr:ro \
  10.      -v /etc:/host/etc:ro \
  11.      falcosecurity/falco:latest
  12. repos.cloud.cmft/ruoyi/falco:latest
  14. docker run --rm -i -t \
  15. >     --privileged \
  16. >     -v /root/.falco:/root/.falco \
  17. >     -v /proc:/host/proc:ro \
  18. >     -v /boot:/host/boot:ro \
  19. >     -v /lib/modules:/host/lib/modules:ro \
  20. >     -v /usr:/host/usr:ro \
  21. >     -v /etc:/host/etc:ro \
  22. >     falcosecurity/falco-driver-loader:latest bpf --compile
  • 转换成k8s
  1. kind: DaemonSet
  2. apiVersion: apps/v1
  3. metadata:
  4.   name: falco
  5.   namespace: default
  6.   labels:
  7.     app: falco
  8. spec:
  9.   selector:
  10.     matchLabels:
  11.       app: falco
  12.   template:
  13.     metadata:
  14.       labels:
  15.         app: falco
  16.     spec:
  17.       volumes:
  18.         - name: host-time
  19.           hostPath:
  20.             path: /etc/localtime
  21.             type: ''
  22.         - name: runtime-sockt
  23.           hostPath:
  24.             path: /var/run/docker.sock
  25.             type: ''
  26.         - name: dev
  27.           hostPath:
  28.             path: /dev
  29.             type: ''
  30.         - name: proc
  31.           hostPath:
  32.             path: /proc
  33.             type: ''
  34.         - name: boot
  35.           hostPath:
  36.             path: /boot
  37.             type: ''
  38.         - name: modules
  39.           hostPath:
  40.             path: /lib/modules
  41.             type: ''
  42.         - name: usr
  43.           hostPath:
  44.             path: /usr
  45.             type: ''
  46.         - name: etc
  47.           hostPath:
  48.             path: /etc
  49.             type: ''
  50.       containers:
  51.         - name: falco
  52.           image: 'repos.cloud.cmft/ruoyi/falco:latest'
  53.           ports:
  54.             - name: http-0
  55.               containerPort: 8765
  56.               protocol: TCP
  57.           env:
  58.             - name: FALCO_BPF_PROBE
  59.               value: '""'
  60.           resources:
  61.             limits:
  62.               cpu: '1'
  63.               memory: 1000Mi
  64.             requests:
  65.               cpu: 100m
  66.               memory: 100Mi
  67.           volumeMounts:
  68.             - name: host-time
  69.               readOnly: true
  70.               mountPath: /etc/localtime
  71.             - name: runtime-sockt
  72.               readOnly: true
  73.               mountPath: /host/var/run/docker.sock
  74.             - name: dev
  75.               mountPath: /host/dev
  76.             - name: proc
  77.               readOnly: true
  78.               mountPath: /rpoc
  79.             - name: boot
  80.               readOnly: true
  81.               mountPath: /host/boot
  82.             - name: modules
  83.               readOnly: true
  84.               mountPath: /host/lib/modules
  85.             - name: usr
  86.               readOnly: true
  87.               mountPath: /host/usr
  88.             - name: etc
  89.               readOnly: true
  90.               mountPath: /host/etc

k8s集群部署

https://falco.org/docs/install-operate/deployment/

https://github.com/falcosecurity/charts/tree/master/charts/falco

https://falco.org/docs/install-operate/deployment/

https://github.com/falcosecurity/deploy-kubernetes/tree/main/kubernetes/falco/templates

  1. helm repo add falcosecurity https://falcosecurity.github.io/charts
  3. helm repo update
  5. helm search repo falco
  6. NAME                            CHART VERSION   APP VERSION     DESCRIPTION
  7. falcosecurity/falco             4.6.0           0.38.1          Falco
  8. falcosecurity/falco-exporter    0.11.0          0.8.3           Prometheus Metrics Exporter for Falco output ev...
  9. falcosecurity/falcosidekick     0.8.1           2.29.0          Connect Falco to your ecosystem
  10. falcosecurity/event-generator   0.3.3           0.10.0          A Helm chart used to deploy the event-generator...
  11. falcosecurity/k8s-metacollector 0.1.8           0.1.1           Install k8s-metacollector to fetch and distribu..
  13. helm pull falcosecurity/falco --version 4.6.0
  15. tar xf falco-4.6.0.tgz
  16. cd falco/
  17. # 修改镜像以及版本号（Charts.yaml）
  19. helm package ./
  21. helm -n ruoyi upgrade --install falco --set driver.kind=ebpf -f values.yaml ./

安装和配置

官方文档：https://falco.org/docs/

安装文档：https://falco.org/zh/docs/installation

  1. # 安装
  2. rpm --import https://falco.org/repo/falcosecurity-3672BA8F.asc
  3. curl -s -o /etc/yum.repos.d/falcosecurity.repo https://falco.org/repo/falcosecurity-rpm.repo
  4. yum install epel-release -y
  5. yum update
  6. yum install falco -y
  7. systemctl start falco
  8. systemctl enable falco
  • 下载二进制
  1. yum install -y falco --downloadonly --downloaddir=./falco
  3. rpm -ivh falco/*.rpm --nodeps
  1. falco配置文件目录：/etc/falco
  2. • falco.yaml falco配置与输出告警通知方式
  3. • falco_rules.yaml 规则文件，默认已经定义很多威胁场景
  4. • falco_rules.local.yaml 自定义扩展规则文件
  5. • k8s_audit_rules.yaml K8s审计日志规则

告警规则

  1. #告警规则示例（falco_rules.local.yaml）：
  2. - rule: The program "sudo" is run in a container
  3.   desc: An event will trigger every time you run sudo in a container
  4.   condition: evt.type = execve and evt.dir=< and container.id != host and proc.name = sudo
  5.   output: "Sudo run in container (user=%user.name %container.info parent=%proc.pname cmdline=%proc.cmdline)"
  6.   priority: ERROR
  7.   tags: [users, container]

参数说明：

• rule：规则名称，唯一

• desc：规则的描述

• condition： 条件表达式

• output：符合条件事件的输出格式

• priority：告警的优先级

• tags：本条规则的 tags 分类

  1. 威胁场景测试：
  2. 1、监控系统二进制文件目录读写（默认规则）
  3. 2、监控根目录或者/root目录写入文件（默认规则）
  4. 3、监控运行交互式Shell的容器（默认规则）
  5. 4、监控容器创建的不可信任进程（自定义规则）
  6. 验证：tail -f /var/log/messages（告警通知默认输出到标准输出和系统日志）
  1. # 监控容器创建的不可信任进程规则，在falco_rules.local.yaml文件添加：
  2. - rule: Unauthorized process on nginx containers
  3.   condition: spawned_process and container and container.image startswith nginx and not proc.name in (nginx)
  4.   desc: test
  5.   output: "Unauthorized process on nginx containers (user=%user.name container_name=%container.name container_id=%container.id image=%container.image.repository shell=%proc.name parent=%proc.pname cmdline=%proc.cmdline terminal=%proc.tty)"
  6.   priority: WARNING

参数解读：

  1. condition表达式解读：
  2. • spawned_process 运行新进程
  3. • container 容器
  4. • container.image startswith nginx 以nginx开头的容器镜像
  5. • not proc.name in (nginx) 不属于nginx的进程名称（允许进程名称列表）
  6. 重启falco应用新配置文件：
  7. systemctl restart falco

告警通知方式

  1. Falco支持五种输出告警通知的方式：
  2. • 输出到标准输出（默认启用）
  3. • 输出到文件
  4. • 输出到Syslog（默认启用）
  5. • 输出到HTTP服务
  6. • 输出到其他程序（命令行管道方式）

配置输出到指定的文件：<font style="color:#E8323C;">/etc/falco/falco.yaml</font>

  1. 告警配置文件：/etc/falco/falco.yaml
  2. 例如输出到指定文件：
  3. file_output:
  4.   enabled: true
  5.   keep_alive: true
  6.   filename: /var/log/falco_events.log
  • syslog_output：是否写入syslog日志（默认启用）
  • stdout_output：是否写入syslog日志的标准输出（默认启用）
  • json_output: false 是否以json格式写入（默认关闭）

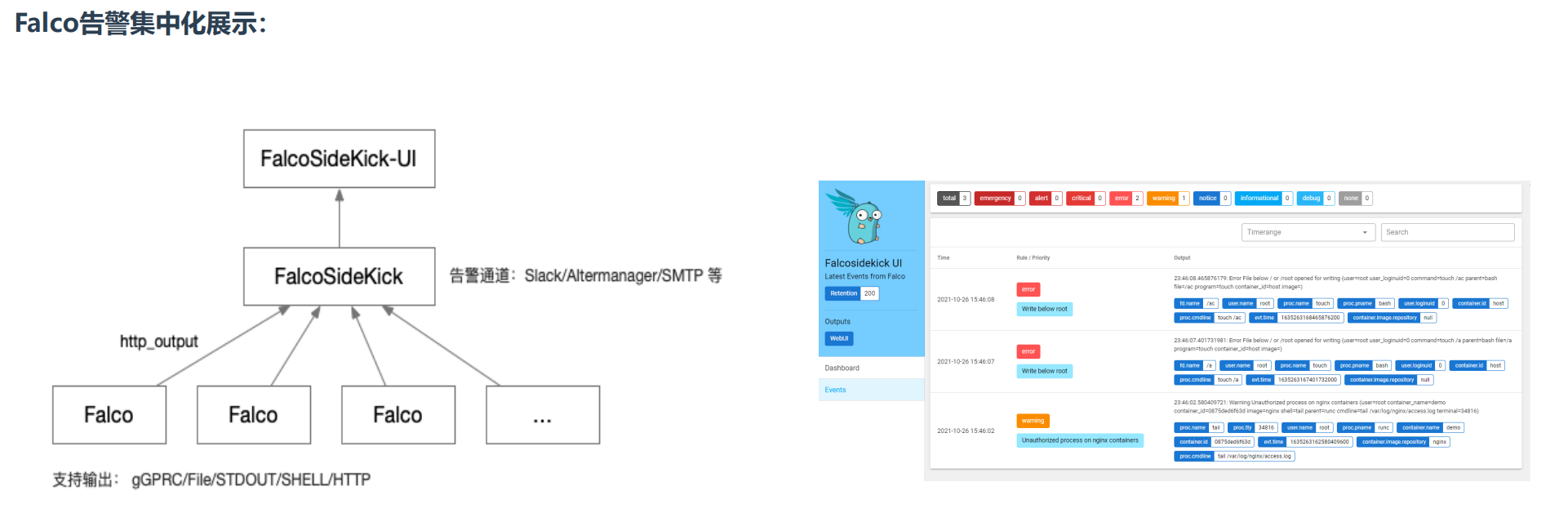

部署Falco UI

6、监控、审计和运行时安全 - 图3

• FalcoSideKick：一个集中收集并指定输出，支持大量方式输出，例如Influxdb、Elasticsearch等

项目地址 https://github.com/falcosecurity/falcosidekick

• FalcoSideKick-UI：告警通知集中图形展示系统

项目地址 https://github.com/falcosecurity/falcosidekick-ui

https://github.com/Only303/falcosidekick

  1. docker run -d \
  2. -p 2801:2801 \
  3. --name falcosidekick \
  4. -e WEBUI_URL=http://192.168.31.71:2802 \
  5. falcosecurity/falcosidekick
  7. docker run -d \
  8. -p 2802:2802 \
  9. --name falcosidekick-ui \
  10. falcosecurity/falcosidekick-ui
  1. 修改falco配置文件指定http方式输出：
  2. json_output: true
  3. json_include_output_property: true
  4. http_output:
  5.   enabled: true
  6.   url: "http://192.168.31.71:2801/"

kubernetes日志审计

在Kubernetes集群中，API Server的审计日志记录了哪些用户、哪些服务请求操作集群资源，并且可以编写不同规则，控制忽略、存储的操作日志。

审计日志采用JSON格式输出，每条日志都包含丰富的元数据，例如请求的URL、HTTP方法、客户端来源等，你可以使用监控服务来分析API流量，以检测趋势或可能存在的安全隐患。

  1. 这些可能会访问API Server：
  2. • 管理节点（controller-manager、scheduler）
  3. • 工作节点（kubelet、kube-proxy）
  4. • 集群服务（CoreDNS、HPA、Calico等）
  5. • kubectl、API、Dashboard

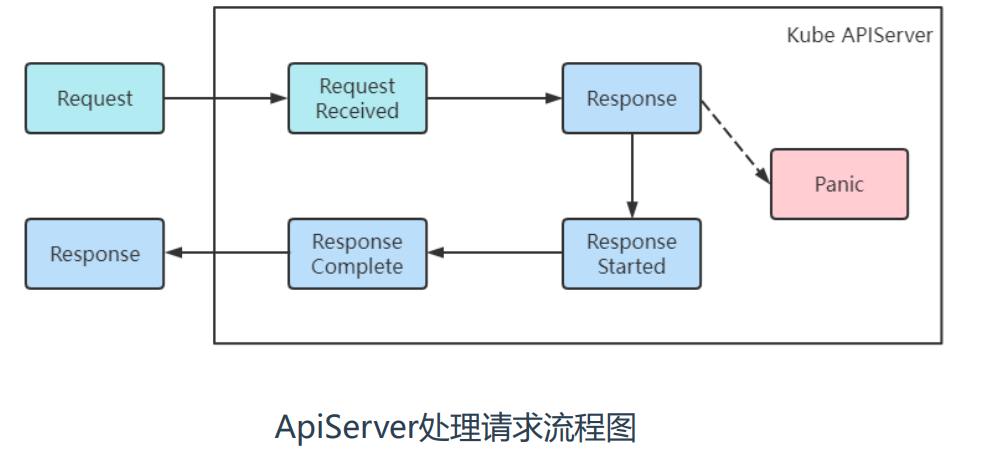

事件和阶段：

当客户端向 API Server发出请求时，该请求将经历一个或多个阶段：

阶段 说明
RequestReceived 审核处理程序已收到请求
ResponseStarted 已发送响应标头，但尚未发送响应正文
ResponseComplete 响应正文已完成，不再发送任何字节
Panic 内部服务器出错，请求未完成

6、监控、审计和运行时安全 - 图4

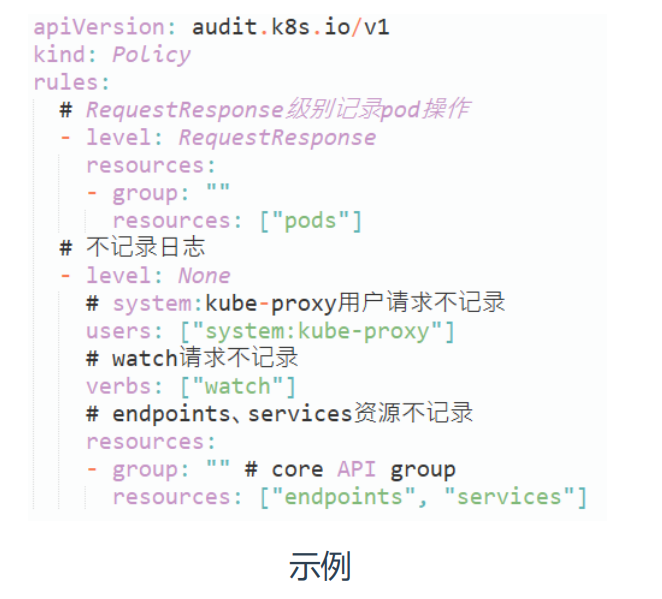

Kubernetes审核策略文件包含一系列规则，描述了记录日志的级别，

采集哪些日志，不采集哪些日志

级别 说明
None 不为事件创建日志条目
Metadata 创建日志条目。包括元数据，但不包括请求正文或响应正文
Request 创建日志条目。包括元数据和请求正文，但不包括响应正文
RequestResponse 创建日志条目。包括元数据、请求正文和响应正文

6、监控、审计和运行时安全 - 图5

审计日志支持写入本地文件和Webhook（发送到外部HTTP API）两种方式。 启用审计日志功能：

  1. vi /etc/kubernetes/manifests/kube-apiserver.yaml
  2. ...
  3.         # 添加日志审计
  4.     - --audit-policy-file=/etc/kubernetes/audit/audit-policy.yaml
  5.     - --audit-log-path=/var/log/k8s_audit.log
  6.     - --audit-log-maxage=30
  7.     - --audit-log-maxbackup=10
  8.     - --audit-log-maxsize=100
  9. ...
  10.         # 挂在到容器中的目录
  11.     - mountPath: /etc/kubernetes/audit
  12.       name: audit
  13.       readOnly: true
  14.     # 挂在日志文件
  15.     - mountPath: /var/log/k8s_audit.log
  16.       name: audit-log
  17. ...
  18.     # 挂在宿主机目录
  19.   volumes:
  20.   - hostPath:
  21.       path: /etc/kubernetes/audit
  22.       type: DirectoryOrCreate
  23.     name: audit
  24.     # 挂在日志文件（宿主机上需要提前创建该日志文件）
  25.   volumes:
  26.   - hostPath:
  27.       path: /var/log/k8s_audit.log
  28.       type: File
  29.     name: audit-log

audit-policy-file 审计日志策略文件

audit-log-path 审计日志输出文件

audit-log-maxage 审计日志保留的最大天数

audit-log-maxbackup 审计日志最大分片存储多少个日志文件

audit-log-maxsize 单个审计日志最大大小，单位MB

  • 注：使用hostpath数据卷将宿主机/etc/kubernetes/audit目录挂载到容器中

示例：只记录指定资源操作日志audit/audit-policy.yaml

  • 注：重新配置改文件无法生效需要（包括重启kubelet），需要kill，apiserver进程或者pod。
  1. apiVersion: audit.k8s.io/v1
  2. kind: Policy
  3. # 忽略步骤，不为RequestReceived阶段生成审计日志
  4. omitStages:
  5.   - "RequestReceived"
  6. rules:
  7.   # 不记录日志
  8.   - level: None
  9.     users:
  10.       - system:apiserver
  11.       - system:kube-controller-manager
  12.       - system:kube-scheduler
  13.       - system:kube-proxy
  14.       - kubelet
  15.   # 针对资源记录日志
  16.   - level: Metadata
  17.     resources:
  18.     - group: ""
  19.       resources: ["pods","services"]
  20.     - group: "apps"
  21.       resources: ["deployments"]
  22.   # 其他资源不记录日志
  23.   - level: None

日志解析

因为日志是使用的json格式不便于查看，可以使用jq进行解析

  1. apt-get install jq -y
  3. yum -y install epel-release
  4. yum install jq -y

解析方式如下：（其中一条的日志如下）

  1. echo '{"kind":"Event","apiVersion":"audit.k8s.io/v1","level":"Metadata","auditID":"a42dc4ff-0b34-4646-9696-6b93fe56ca25","stage":"ResponseComplete","requestURI":"/apis/coordination.k8s.io/v1/namespaces/kube-system/leases/kube-controller-manager?timeout=5s","verb":"update","user":{"username":"system:kube-controller-manager","groups":["system:authenticated"]},"sourceIPs":["192.168.6.31"],"userAgent":"kube-controller-manager/v1.21.5 (linux/amd64) kubernetes/aea7bba/leader-election","objectRef":{"resource":"leases","namespace":"kube-system","name":"kube-controller-manager","uid":"a95ba47c-1a5a-428a-af4f-0116ba3ca697","apiGroup":"coordination.k8s.io","apiVersion":"v1","resourceVersion":"227727"},"responseStatus":{"metadata":{},"code":200},"requestReceivedTimestamp":"2021-11-03T01:46:45.514801Z","stageTimestamp":"2021-11-03T01:46:45.518179Z","annotations":{"authorization.k8s.io/decision":"allow","authorization.k8s.io/reason":"RBAC: allowed by ClusterRoleBinding \"system:kube-controller-manager\" of ClusterRole \"system:kube-controller-manager\" to User \"system:kube-controller-manager\""}}' | jq
  3. # 解析到的内容
  4. {
  5.   "kind": "Event",    # 事件
  6.   "apiVersion": "audit.k8s.io/v1", # 审计版本
  7.   "level": "Metadata", # 级别
  8.   "auditID": "a42dc4ff-0b34-4646-9696-6b93fe56ca25", # 审计ID
  9.   "stage": "ResponseComplete", # 审计阶段
  10.   "requestURI": "/apis/coordination.k8s.io/v1/namespaces/kube-system/leases/kube-controller-manager?timeout=5s", # 请求url
  11.   "verb": "update", # 请求方式，操作
  12.   "user": { # 请求用户信息
  13.     "username": "system:kube-controller-manager",
  14.     "groups": [
  15.       "system:authenticated"
  16.     ]
  17.   },
  18.   "sourceIPs": [ # 源IP
  19.     "192.168.6.31"
  20.   ],
  21.   "userAgent": "kube-controller-manager/v1.21.5 (linux/amd64) kubernetes/aea7bba/leader-election", #
  22.   "objectRef": { # 操作对象
  23.     "resource": "leases",
  24.     "namespace": "kube-system",
  25.     "name": "kube-controller-manager",
  26.     "uid": "a95ba47c-1a5a-428a-af4f-0116ba3ca697",
  27.     "apiGroup": "coordination.k8s.io",
  28.     "apiVersion": "v1",
  29.     "resourceVersion": "227727"
  30.   },
  31.   "responseStatus": { # 响应
  32.     "metadata": {},
  33.     "code": 200
  34.   },
  35.   "requestReceivedTimestamp": "2021-11-03T01:46:45.514801Z", # 请求接收时间戳
  36.   "stageTimestamp": "2021-11-03T01:46:45.518179Z", #
  37.   "annotations": { # 注解
  38.     "authorization.k8s.io/decision": "allow",
  39.     "authorization.k8s.io/reason": "RBAC: allowed by ClusterRoleBinding \"system:kube-controller-manager\" of ClusterRole \"system:kube-controller-manager\" to User \"system:kube-controller-manager\""
  40.   }
  41. }

收集日志审计方案

  1. 收集审计日志方案：
  2. • 审计日志文件+filebeat
  3. • 审计webhook+logstash
  4. • 审计webhook+falco
