• 所谓重定位就是把一块数据从这个地址移动到另外一个地址，怎么确定这块数据的源、目的、长度呢？
    • 想要重定位.data段和.rodata段，就要知道两段源（起始地址）、目的（目的地址：链接地址）、长度（结束地址）

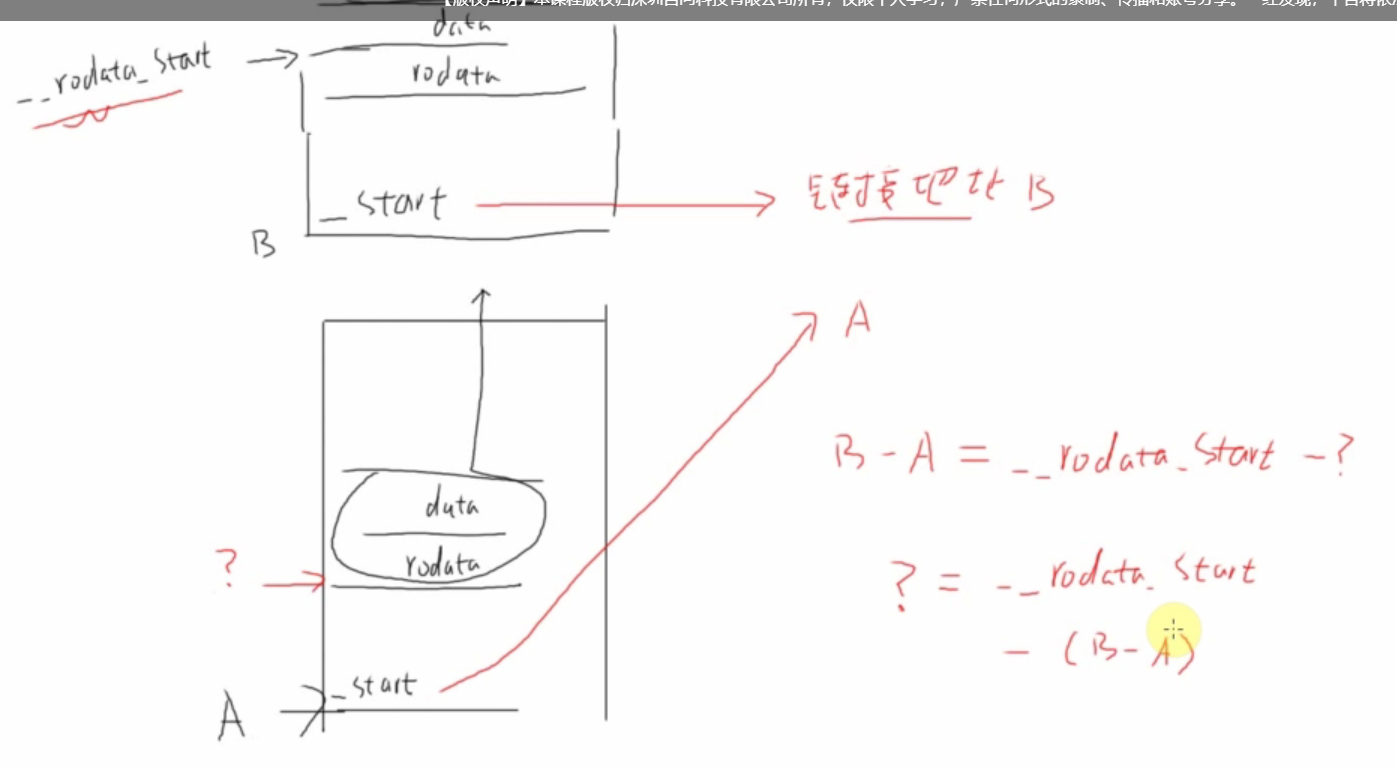

    • 怎么确定源（加载地址）和目的地址（链接地址）？
      • image.png
      • 从链接脚本中可以获取_start、_rodata_start的链接地址
      • 编写代码时可以直接获取_start的加载地址（因为_start是在汇编文件.s中指定的），但无法直接获取_rodata_start的加载地址
        • 所有在链接脚本中定义的参数都是用的链接地址
      • _start链接地址与加载地址的偏差就等于_rodata_start链接地址与加载地址的偏差，从而可以算出_rodata_start的加载地址

    • 怎么获取_start的加载地址和链接地址？

      • _start参数是在汇编文件中指定的，当使用ldr伪指令获取时得到的是链接地址，当使用adr伪指令获取时得到的是基于PC+offset的加载地址（adr取出当前标号的地址）

      • 用ADR伪指令获得当前代码（当前代码位于加载地址处）的地址：

        1. .text
        2. .global  _start
        3. _start:
        4. ......
        5. adr r0, _start

        adr是伪指令，它最终要转换为真实的指令。它怎么获得_start代码的当前所处地址呢？实际上，adr r0, _start指令的本质是r0 = pc - offset，offset是在链接时就确定了

        • offset链接时确定，因此当程序还位于加载地址处时得到的_start地址就是其加载地址了

      • 用LDR伪指令确定链接地址

        1. .text
        2. .global  _start
        3. _start:
        4. ......
        5. ldr r0, =_start

        ldr是伪指令，它最终要转换为真实的指令。它怎么获得_start的链接地址呢？_start的链接地址在链接时，由链接脚本确定。

    • 在链接脚本里可以定义各类符号，在代码里读取这些符号的值

    • 修改链接脚本

      1. SECTIONS {
      2.   . = 0xC0200000;   /* 对于STM32MP157设置链接地址为0xC0200000, 对于IMX6ULL设为0x80200000 */
      4.   . = ALIGN(4);
      5.   .text      :
      6.   {
      7.     *(.text)
      8.   }
      10.   . = ALIGN(4);
      11.   __rodata_start = .;
      12.   .rodata : { *(.rodata) }
      14.   . = ALIGN(4);
      15.   .data : { *(.data) }
      17.   . = ALIGN(4);
      18.   __bss_start = .;
      19.   .bss : { *(.bss) *(.COMMON) }
      20.   __bss_end = .;
      21. }

    • 修改start.S

      1. .text
      2. .global _start
      3. _start:
      4.   ldr r0, =__data_start   /* r0 : 目的: 链接地址 */
      6.   /* 计算data段的当前地址:
      7.    * _start的链接地址 - _start的当前地址 = __rodata_start的链接地址 - rodata段的当前地址
      8.    * data段的当前地址 = __rodata_start的链接地址 - (_start的链接地址 - _start的当前地址)
      9.    */
      10.   ldr r0, =__rodata_start
      12.   ldr r2, =_start  /* link addr */
      13.   adr r3, _start   /* load addr */
      14.   sub r2, r2, r3
      15.   sub r1, r0, r2   /* r1 : 源 */
      17.   ldr r3, =__bss_start
      18.   sub r2, r3, r0    /* r2: 长度 */
      20.   bl memcpy    /* r0: 目的, r1: 源, r2：长度 */
