Framebuffer编程

• framebuffer是LCD的一种驱动程序
• 在 Linux 系统中通过 Framebuffer 驱动程序来控制 LCD。Frame 是帧的意思，buffer 是缓冲的意思，这意味着 Framebuffer 就是一块内存，里面保存着一帧图像。

• 驱动程序中，会在内存中分配一个framebuffer；framebuffer中会保存有LCD屏幕上每一个像素点的颜色值（32bit、16bit等）

记住：framebuffer是驱动程序分配的，mmap只是将其映射到用户空间

• framebuffer中每一块数据都是和LCD的像素一一对应的，对应用程序来说只要把数据放入framebuffer里即可
• 谁来把framebuffer中的数据来LCD屏幕上显示出来呢？
  • 由LCD控制器来做
  • 驱动程序设置好LCD控制器后，它就会自动的、周而复始的去framebuffer里把第n个像素的值取出在LCD屏幕上显示，从头取到尾、周而复始
• 当应用程序想要修改某个像素的颜色值时，首先要知道屏幕的分辨率是多少，并且要知道每个像素用多少位来表示（bpp：bits per pixel）

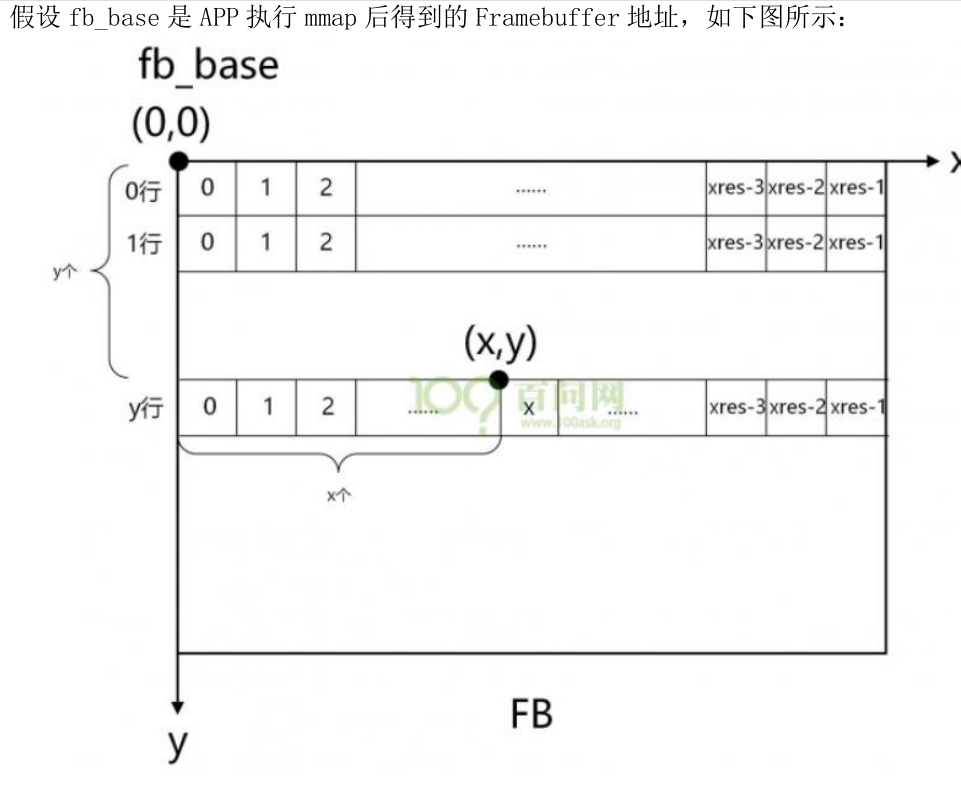

• 某像素在framebuffer中的偏移地址（字节）：（yxres + x）bpp/8

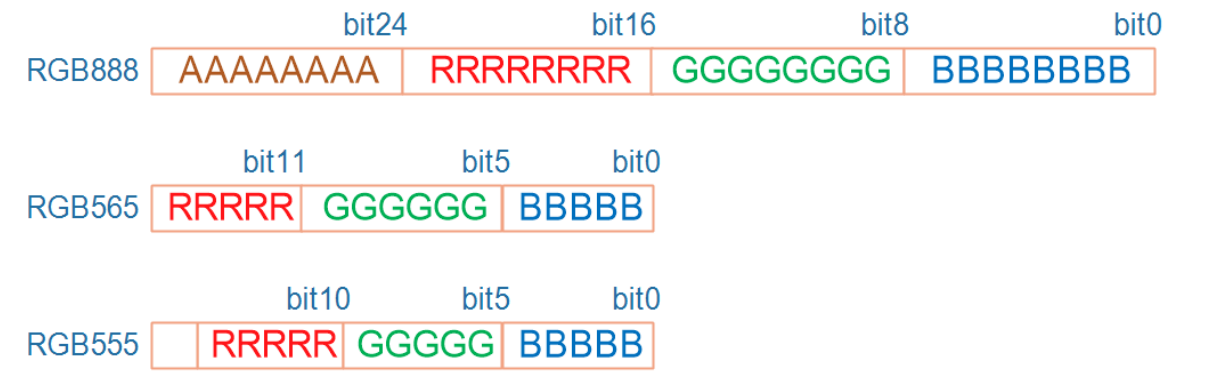

• 一个像素的颜色是怎么表示出来的

16bpp是，从24/32bpp的RGB中每种颜色取高5/6/5位组合成16bit

framebuffer编程

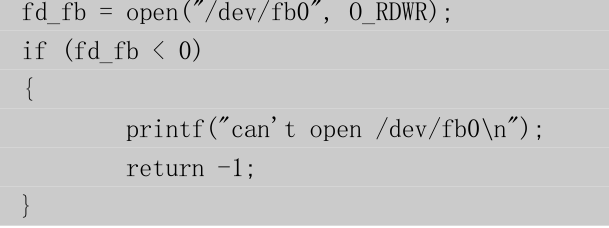

1. 打开设备节点

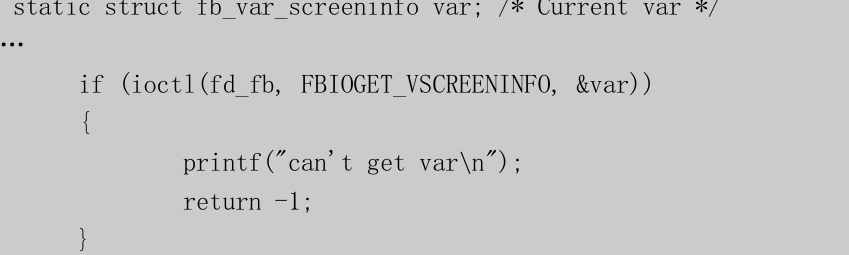

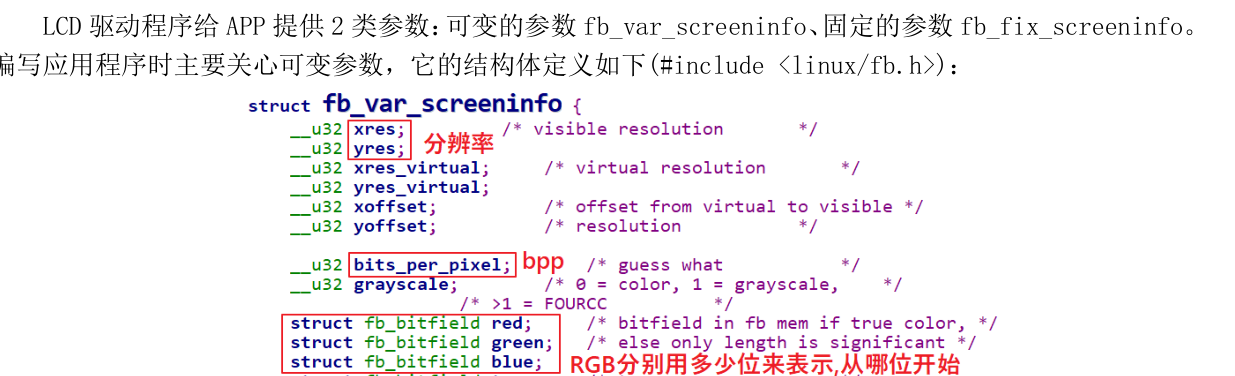

1. 获取LCD相关参数

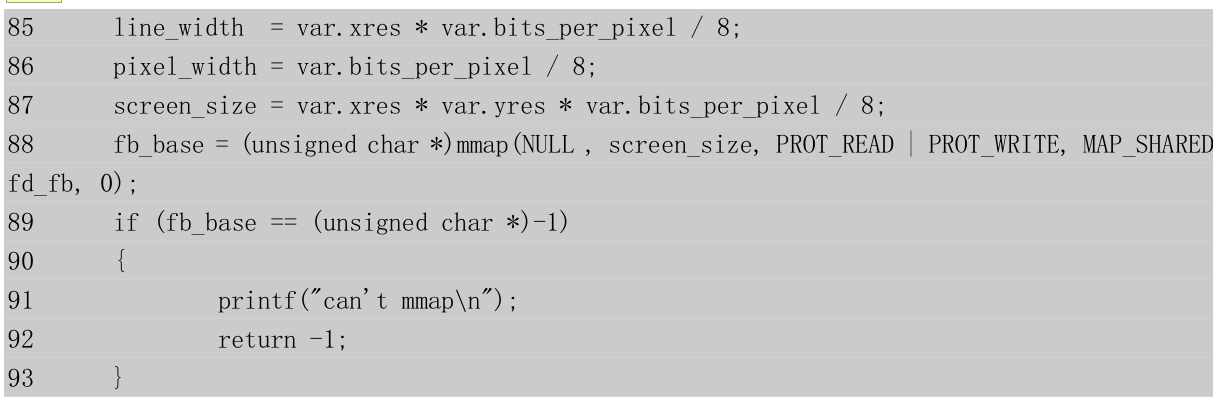

1. 映射 Framebuffer

   要映射一块内存，需要知道它的地址──这由驱动程序来设置，需要知道它的大小──这由应用程序决定。

MAP_SHARED 表示该区域是共享的，APP 写入数据时，会直达驱动程序

1. 描点函数

能够在 LCD 上描绘指定像素后，就可以写字、画图，描点函数是基础。

void lcd_put_pixel(int x, int y, unsigned int color)
{
    unsigned char *pen_8 = fb_base+y*line_width+x*pixel_width;
    unsigned short *pen_16;
    unsigned int *pen_32;
    unsigned int red, green, blue;
    pen_16 = (unsigned short *)pen_8;
    pen_32 = (unsigned int *)pen_8;
    switch (var.bits_per_pixel)
    {
        case 8:
        {
            *pen_8 = color;
            break;
        }
        case 16:
        {
            /* 565 */
            red = (color >> 16) & 0xff;
            green = (color >> 8) & 0xff;
            blue = (color >> 0) & 0xff;
            color = ((red >> 3) << 11) | ((green >> 2) << 5) | (blue >> 3);
            *pen_16 = color;
            break;
        }
        case 32:
        {
            *pen_32 = color;
            break;
        }
        default:
        {
            printf("can't surport %dbpp\n", var.bits_per_pixel);
            break;
        }
    }
}
