ThingsBoard规则引擎简单案例

官网介绍
ThingsBoard规则引擎是用于复杂事件处理的高度可定制的框架。以下是一些可以通过ThingsBoard规则链配置的常见用例：

在保存到数据库之前，对传入遥测或属性进行数据验证和修改。

添加规则链 命名为数据验证和修改

温度转换节点脚本 [假设上传温度是215需要转换成21.5]

msg.temperature = msg.temperature / 10;
return {msg: msg, metadata: metadata, msgType: msgType};

温度验证筛选

return typeof msg.temperature === 'undefined'
        || (msg.temperature >= -40 && msg.temperature <= 80);

调试

1. 添加设备配置，命名为温度传感器配置，应用之前创建的规则链（图1）

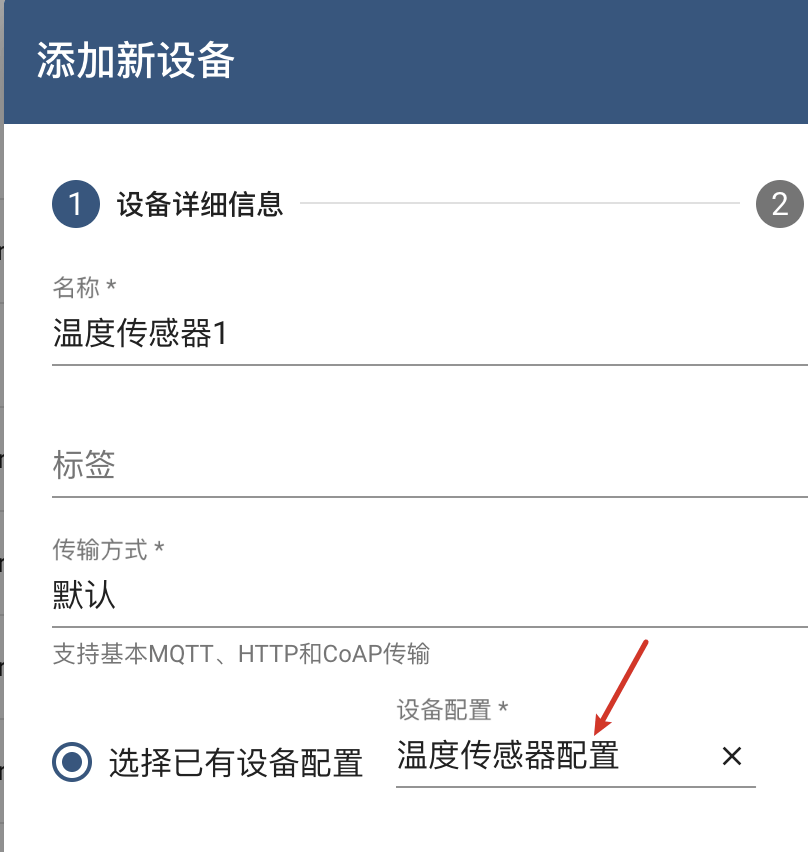

2. 添加新设备，命名为温度传感器1，设备配置选择之前创建的温度传感器配置（图2）

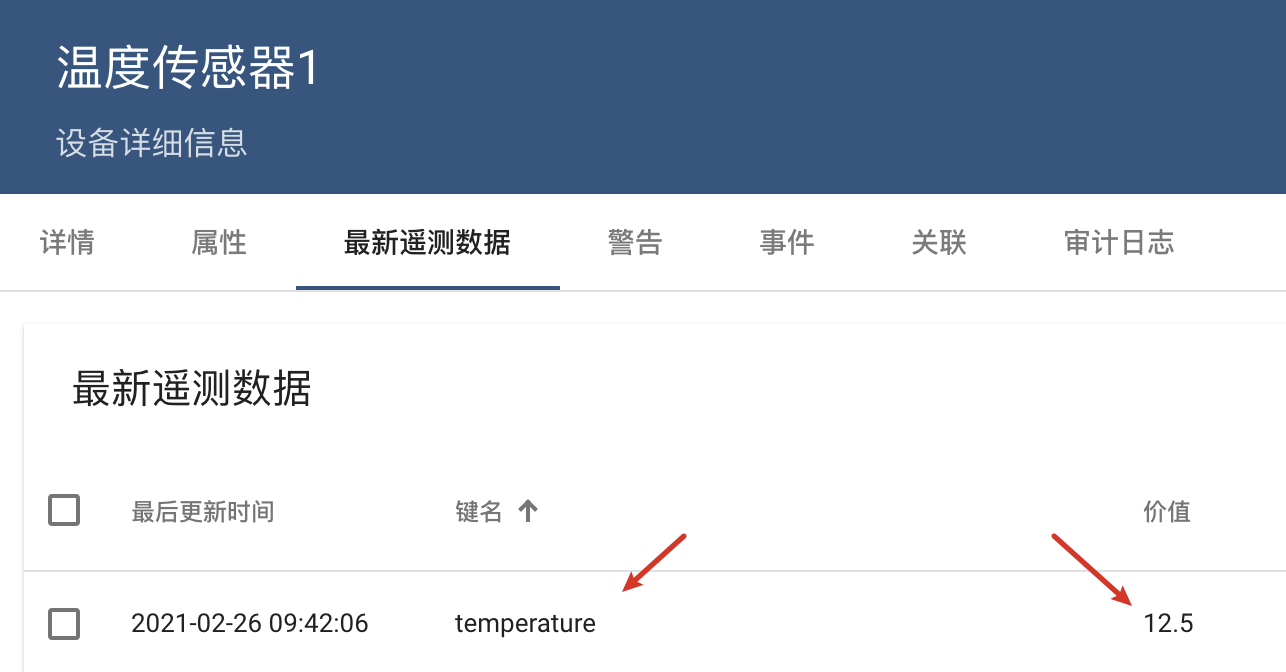

3. 拷贝访问令牌，作为username，使用MQTTBox发送测试遥测数据{"temperature":125}到主题v1/devices/me/telemetry(图3)可以看到设备最新遥测数据中出现12.5（图4）

1. 发送测试遥测数据{"temperature":900}最新遥测数据没有出现90，被筛选节点过滤掉了
2. 调试过程中打开相关节点的调试功能（图1），发送遥测数据后，会在事件中看到调试信息（图2）[规则链调试结束后可以使用左下角的debug按钮清除所有节点的调试功能（图3）]

根据定义的条件创建/更新/清除警报。

主要用到规则链的过滤节点类型中的交换节点

交换节点js [返回三个输出链 ‘create’,’update’,’clear’。警告级别 <0 危险 <10 警告 >10 清除]

if(msg.temperature < 0){
    return ["create"];
}
if(msg.temperature >= 0 && msg.temperature < 10){
    return ["update"];
}
if(msg.temperature >= 10){
    return ["clear"];
}
return [];

规则链配置到设备配置文件后，调试

1. 向topic v1/devices/me/telemetry 发送 {"temperature":-9}，调试信息(图1)，设备警告信息危险（图2）

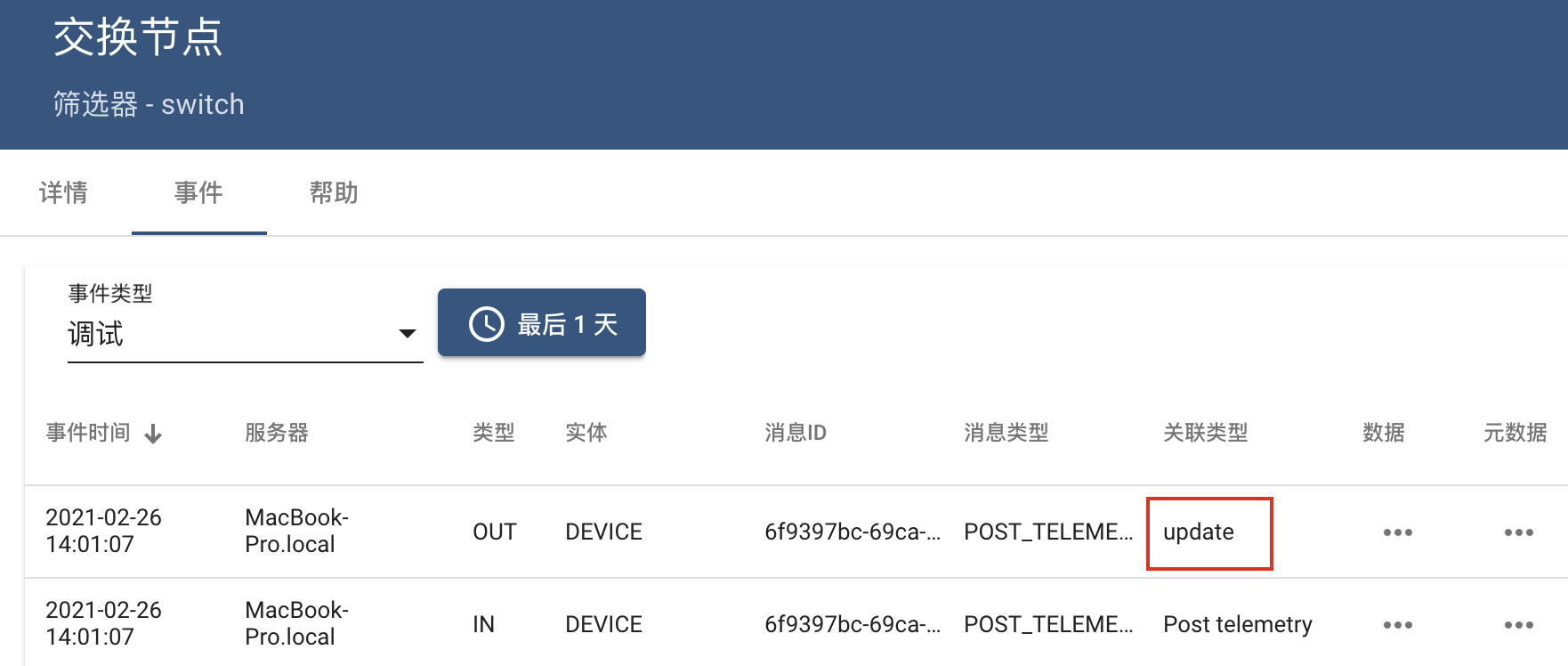

2. 向topic v1/devices/me/telemetry 发送 {"temperature":8} ，调试信息(图3)，设备警告信息变为警告（图4）
3. 向topic v1/devices/me/telemetry 发送 {"temperature":12}，调试信息(图5)，设备警告信息状态变为消除未确认（图6）

根据设备生命周期事件触发操作。例如，如果设备处于在线/离线状态，则创建警报。

主要用到规则链的过滤节点类型中的消息类型切换节点的Disconnect Event 和 Connect Event

使用MQTTBox测试设备上下线

在设备警告页查看结果

加载处理所需的其他数据。例如，在“设备的客户”或“租户”属性中定义的设备的负载温度阈值。

添加一个客户为其分配设备温度传感器1，并为此客户添加俩个服务端属性 高温阈值 highTemperatureThreshold 40 低温阈值 lowTemperatureThreshold 0

新建规则链并应用到温度传感器1的设备配置上

过滤温度节点脚本

return msg.temperature > metadata.low &&
msg.temperature < metadata.high;

调试 向v1/devices/me/telemetry 发送 {"temperature":12} 查看节点调试情况

设备最新遥测数据处显示，再发送 {"temperature":50}则被过滤温度节点过滤不显示。

触发对外部系统的REST API调用。

规则链使用外部节点中的

根据定义的条件进行RPC调用。

假设规则链功能为 温度低于18度->打开空调并设置目标温度23度;23~25关闭空调;高于30度打开空调并设置温度为18度.

构建rpc消息脚本内容

var newMsg = {}
var params = {}
if(msg.temperature < 18){
    newMsg.method = "on";
    params.value = "23";
}
if(msg.temperature >= 23 && msg.temperature < 25){
    newMsg.method = "off";
}
if(msg.temperature > 30){
    newMsg.method = "on";
    params.value = "18";
}
newMsg.params = params;
return {msg: newMsg, metadata: metadata, msgType: msgType};

应用到设备配置后调试，设备订阅v1/devices/me/rpc/request/+ 结果如下

与外部管道（如Kafka，Spark，AWS服务等）集成。

使用外部节点即可将消息流转到其他地方
