背景

以土方测量场景为例，在我们现在的数据处理流程中，首先通过采集端进行数据采集，飞行任务中的所有图片存储在飞机上的 SD 卡中。为了完成后序的建模，我们需要将采集到的图片上传至服务器。 现在的做法是，完成飞行任务后，取出飞机上的 SD 卡，通过 USB 设备连接电脑，并使用 MeshKit Studio （桌面端程序）进行上传。目前这个流程能很好地工作，但是效率并不高，拿到 SD卡后，我们必须使用一个桌面端程序才能完成图片上传，而这可能就是完成飞行任务几个小时之后了。如果能在移动设备上完成图片上传，那么就会节省很多时间，也免去了需要去熟悉另一个桌面端程序的麻烦了。

读取外部设备中的文件

Apple 为我们提供了很多简洁的 API 来管理、访问 iOS 设备中的文档，当然也包括外部 USB 设备中的文档。在 iOS 13 中我们可以显示一个 UIDocumentPickerViewController 来让用户选择文件夹：

  1. let documentPicker = UIDocumentPickerViewController(documentTypes: [kUTTypeFolder as String], in: .open)
  2. documentPicker.directoryURL = url
  3. documentPicker.delegate = self
  4. present(documentPicker, animated: true, completion: nil)

在代理方法中我们可以获得用户选择的文件夹：

  1. func documentPicker(_ controller: UIDocumentPickerViewController, didPickDocumentsAt urls: [URL]) {
  2.     guard let url = urls.last else { return }
  3.     DispatchQueue.global(qos: .background).async {
  4.         self.progressFiles(at: url)
  5.     }
  6. }

在获得用户选择的文件夹后，我们使用 NSFileCoordinator 来递归获取文件夹下面的所有子文件夹，主要代码如下：

  1. let shouldStopAccessing =  url.startAccessingSecurityScopedResource()
  2. defer {
  3.     if shouldStopAccessing { url.stopAccessingSecurityScopedResource() }
  4. }
  5. // 读取目录下的子目录
  6. var error: NSError?
  7. NSFileCoordinator().coordinate(readingItemAt: url, options: [.withoutChanges], error: &error) { foldURL in
  8.     let keys: [URLResourceKey] = [.nameKey]
  9.     guard let fileList = FileManager.default.enumerator(at: url, includingPropertiesForKeys: keys) else {
  10.         return
  11.     }
  12.     for case let file as URL in fileList {
  13.         // 获取到了文件的 URL，可以将文件拷贝到应用的沙盒中
  14.     }
  15. }

我们从外部 USB 设置中读取了文件后，可以进行常规的文件操作了，当然我也可以在这里直接进行文件上传操作，但是我们并不能保证外部设备能一直保持着连接，所以这里还是采用先从外部设备中拷贝文件到应用沙盒目录中，然后就可以随心所欲地做后序处理了。

这里有一个点是，当进行跨卷文件移动时，如果我们使用 NSTemporaryDirectory 来保存文件的临时版本，我们应该替换成 FileManager.default.url(for: .itemReplacementDirectory, in: [.userDomainMask], appropriateFor: url, create: true) 。后者总是会为我们提供正确的临时目录来写入文件。

还有一点是：始终在后台队列上执行文件系统操作。

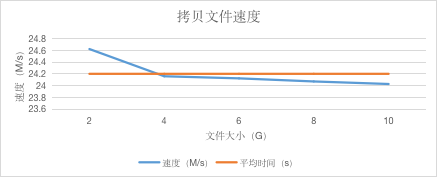

下面两张图是对从外部 USB 设备拷贝文件的测试情况：

上传文件

当我们将文件从外 USB 设备中拷贝到应用的沙盒目录中就可以就行文件上传了。我们的图片等媒体文件都是存储在阿里云对象存储 OSS 中。所以使用对象存储 OSS SDK 就可以实现文件上传功能。

在调用 SDK 进行文件上传前，首先需要进行授权。iOS SDK 提供了 STS 鉴权模式和自签名模式。我们采用的是 STS 授权模式，主要过程就是访问我们服务端接口来获取访问令牌。

STS 授权

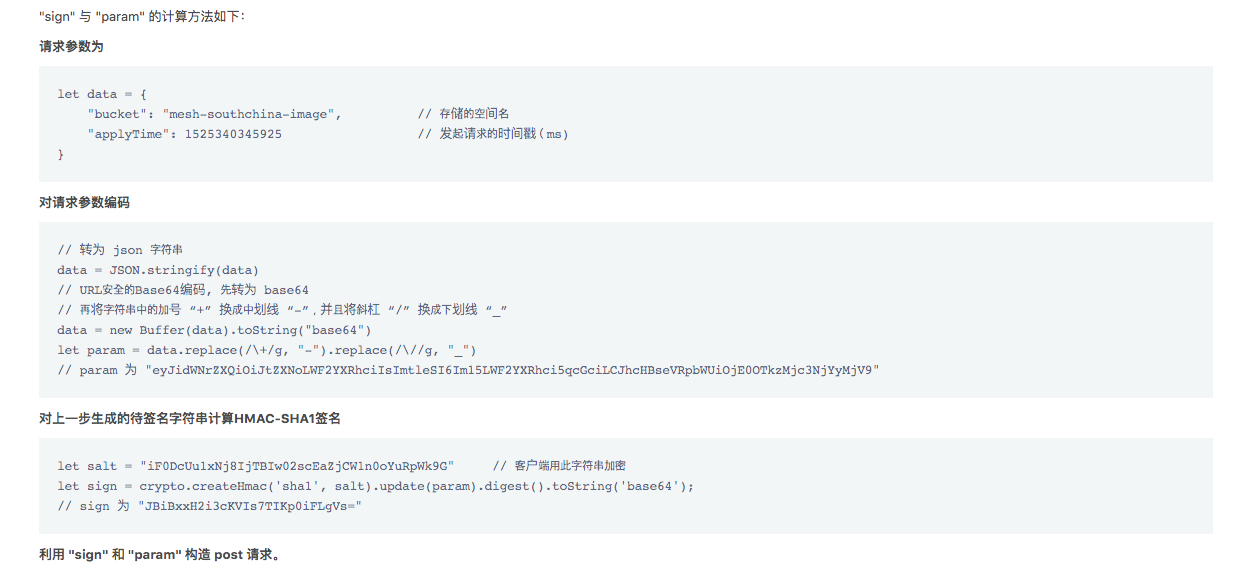

在发送授权请求时，我们需要根据服务端的规则构造请求参数，规则如下图所示：
Screen Shot 2020-09-09 at 11.32.51 AM.png
转成 Swift 代码如下：

  1. let obj: [String: Any] = [
  2.     "bucket": "mesh-ios-log", // 测试用的 bucket
  3.     "applytime": Date().timeIntervalSince1970
  4. ]
  6. let paramtoData = try! JSONSerialization.data(withJSONObject: obj, options: [])
  7. // 转为 Base64 编码的 json 字符串
  8. let str = paramtoData.base64EncodedString()
  9. // 再将字符串中的加号 “+” 换成中划线 “-”，并且将斜杠 “/” 换成下划线 “_”
  10. let formatedStr = str.replacingOccurrences(of: "+", with: "-").replacingOccurrences(of: "/", with: "_")
  11. // 加盐
  12. let salt = "iF0DcUu1xNj8IjTBIw02scEaZjCW1n0oYuRpWk9G"
  13. // 对待签名字符串计算 HMAC-SHA1 签名
  14. let sign = formatedStr.hmac(algorithm: .SHA1, key: salt)
  16. let param: [String: String] = ["param": formatedStr, "sign": sign]

在上面我们使用了 SHA1 算法对待签名的字符串进行签名。下面的代码是 SHA1 算法在 Swift 中的实现：

  1. import CommonCrypto
  3. enum HMACAlgorithm {
  4.     case MD5, SHA1, SHA224, SHA256, SHA384, SHA512
  6.     func toCCHmacAlgorithm() -> CCHmacAlgorithm {
  7.         var result: Int = 0
  8.         switch self {
  9.         case .MD5:
  10.             result = kCCHmacAlgMD5
  11.         case .SHA1:
  12.             result = kCCHmacAlgSHA1
  13.         case .SHA224:
  14.             result = kCCHmacAlgSHA224
  15.         case .SHA256:
  16.             result = kCCHmacAlgSHA256
  17.         case .SHA384:
  18.             result = kCCHmacAlgSHA384
  19.         case .SHA512:
  20.             result = kCCHmacAlgSHA512
  21.         }
  22.         return CCHmacAlgorithm(result)
  23.     }
  25.     func digestLength() -> Int {
  26.         var result: CInt = 0
  27.         switch self {
  28.         case .MD5:
  29.             result = CC_MD5_DIGEST_LENGTH
  30.         case .SHA1:
  31.             result = CC_SHA1_DIGEST_LENGTH
  32.         case .SHA224:
  33.             result = CC_SHA224_DIGEST_LENGTH
  34.         case .SHA256:
  35.             result = CC_SHA256_DIGEST_LENGTH
  36.         case .SHA384:
  37.             result = CC_SHA384_DIGEST_LENGTH
  38.         case .SHA512:
  39.             result = CC_SHA512_DIGEST_LENGTH
  40.         }
  41.         return Int(result)
  42.     }
  43. }
  45. extension String {
  46.     func hmac(algorithm: HMACAlgorithm, key: String) -> String {
  47.         let cKey = key.cString(using: String.Encoding.utf8)
  48.         let cData = self.cString(using: String.Encoding.utf8)
  49.         var result = [CUnsignedChar](repeating: 0, count: Int(algorithm.digestLength()))
  50.         CCHmac(algorithm.toCCHmacAlgorithm(), cKey!, strlen(cKey!), cData!, strlen(cData!), &result)
  51.         let hmacData:NSData = NSData(bytes: result, length: (Int(algorithm.digestLength())))
  52.         let hmacBase64 = hmacData.base64EncodedString(options: NSData.Base64EncodingOptions.lineLength76Characters)
  53.         return String(hmacBase64)
  54.     }
  55. }

我们获取的授权凭证都有个过期时间，当凭证失效时，客户端需要向服务器申请新的有效访问凭证，并重新构造新的 OSSClient。如果想让 SDK 自动更新授权凭证，则要求我们在 SDK 的应用中实现回调。这个回调通过我们实现的方式去获取一个 Federation Token（即StsToken），然后返回。SDK 会利用这个 Token 来进行加签处理，并在需要更新时主动调用这个回调来获取Token。完整的代码如下：

  1. let credentialProvider = OSSAuthCredentialProvider { () -> OSSFederationToken? in
  2.     let tcs = OSSTaskCompletionSource<STS>()
  3.     let obj: [String: Any] = [
  4.         "bucket": "mesh-ios-log",
  5.         "applytime": Date().timeIntervalSince1970
  6.     ]
  8.     let paramtoData = try! JSONSerialization.data(withJSONObject: obj, options: [])
  9.     // 转为Base64编码的 json 字符串
  10.     let str = paramtoData.base64EncodedString()
  11.     // 再将字符串中的加号 “+” 换成中划线 “-”，并且将斜杠 “/” 换成下划线 “_”
  12.     let formatedStr = str.replacingOccurrences(of: "+", with: "-").replacingOccurrences(of: "/", with: "_")
  13.     // 加盐
  14.     let salt = "iF0DcUu1xNj8IjTBIw02scEaZjCW1n0oYuRpWk9G"
  15.     let sign = formatedStr.hmac(algorithm: .SHA1, key: salt)
  17.     let param: [String: String] = ["param": formatedStr, "sign": sign]
  18.     AF.request("https://test.meshkit.cn/api/oss/ststoken",
  19.                method: .post,
  20.                parameters: param,
  21.                encoding: JSONEncoding.default,
  22.                headers: ["Content-Type": "application/json"]
  23.     ).responseJSON { response in
  24.         switch response.result {
  25.         case .failure(let error):
  26.             tcs.setError(error)
  27.         case .success(let data):
  28.             let result = try! JSONDecoder().decode(KWResult.self, from: response.data!)
  29.             tcs.setResult(result.data)
  30.         }
  31.     }
  32.     // 需要阻塞等待请求返回
  33.     tcs.task.waitUntilFinished()
  34.     if let error = tcs.task.error  {
  35.         return nil
  36.     } else {
  37.         let sts = tcs.task.result!
  38.         let token = OSSFederationToken()
  39.         token.tAccessKey = sts.accessKey
  40.         token.tSecretKey = sts.accessKeySecret
  41.         token.tToken = sts.token
  42.         return token
  43.     }
  44. }
  46. let clien = OSSClient(endpoint: "https://oss-cn-hangzhou.aliyuncs.com",
  47.                   credentialProvider: credentialProvider)


文件上传

获取了授权后就可以进行文件上传了。下面是通过 URL 上传本地文件的主要代码：

  1. let put = OSSPutObjectRequest()
  2. // 配置必填字段，其中bucketName为存储空间名称；objectKey等同于objectName，
  3. // 表示将文件上传到OSS时需要指定包含文件后缀在内的完整路径，例如abc/efg/123.jpg。
  4. put.bucketName = "mesh-ios-log"
  5. put.objectKey = "test/\(file.lastPathComponent)"
  6. put.uploadingFileURL = file
  7. let task = self.clien.putObject(put)
  8. task.continue(successBlock: { aTask in
  9.     if let error = aTask.error {
  10.         print("upload error: ", error)
  11.     } else {
  12.         print("upload object success!")
  13.         self.lock.lock()
  14.         succeedCount += 1
  15.         self.lock.unlock()
  16.         OperationQueue.main.addOperation {
  17.             progress?(succeedCount, total)
  18.         }
  19.     }
  20.     return nil
  21. })
  22. task.waitUntilFinished()
  23. put.cancel()

上传文件比较简单，需要我们处理的东西比较少。需要注意的是进行多文件上传时要控制好子线程的数量。像我们的应用中上传的文件都是在几百张以上，如果不加控制，任由系统为我们创建子线程，将会影响应用的性能，毕竟创建线程和频繁地在多个线程中切换是要消耗系统资源的。

总结

总的来说，从外部 USB 设备拷贝文件并上传的过程并不复杂，复杂的部分主要集中在对意外情况的处理，列如：拷贝文件过程中 USB 设备与手机（iPad）断连，上传过程中部分文件上传失败。这些问题都需要在做产品的过程中去仔细去思考，并能用技术手段去解决问题。
