12.3 结合Doxygen和Sphinx

NOTE:此示例代码可以在 https://github.com/dev-cafe/cmake-cookbook/tree/v1.0/chapter-12/recipe-03 中找到，其中包含一个C++示例。该示例在CMake 3.5版(或更高版本)中是有效的，并且已经在GNU/Linux、macOS和Windows上进行过测试。

我们有一个C++项目，因此Doxygen是生成源代码文档的理想选择。然而，我们也希望发布面向用户的文档，例如：介绍设计选择。所以我们想使用Sphinx，因为生成的HTML也可以在移动设备上查看，而且可以部署文档进行在线阅读(https://readthedocs.org )。本教程将演示如何使用Breathe插件(https://breathe.readthedocs.io )组合Doxygen和Sphinx。

准备工作

这个示例的目录结构，类似于之前的两个示例:

.
├── cmake
│    ├── FindPythonModule.cmake
│    ├── FindSphinx.cmake
│    └── UseBreathe.cmake
├── CMakeLists.txt
├── docs
│    ├── code-reference
│    │    ├── classes-and-functions.rst
│    │    └── message.rst
│    ├── conf.py.in
│    ├── Doxyfile.in
│    └── index.rst
└── src
    ├── CMakeLists.txt
    ├── hello-world.cpp
    ├── Message.cpp
    └── Message.hpp

docs子目录现在同时包含一个Doxyfile.in和一个conf.py.in模板文件。模板文件中，分别设置了Doxygen和Sphinx。此外，还有一个code-referenc子目录。

code-referenc子目录中的文件包含Breathe指令，用来在Sphinx中包含doxygen生成的文档：

Messaging classes
=================
Message
-------
..  doxygenclass:: Message
    :project: recipe-03
    :members:
    :protected-members:
    :private-members:

这将输出Message类的文档。

具体实施

src目录中的CMakeLists.txt文件没有改变。主CMakeLists.txt文件中有修改：

包含UseBreathe.cmake自定义模块：

list(APPEND CMAKE_MODULE_PATH "${CMAKE_SOURCE_DIR}/cmake")
include(UseBreathe)

调用add_breathe_doc函数，这个函数是在自定义模块中定义的，它接受关键字参数，来设置Doxygen和Sphinx：

add_breathe_doc(
  SOURCE_DIR
    ${CMAKE_CURRENT_SOURCE_DIR}/docs
  BUILD_DIR
    ${CMAKE_CURRENT_BINARY_DIR}/_build
  CACHE_DIR
    ${CMAKE_CURRENT_BINARY_DIR}/_doctrees
  HTML_DIR
    ${CMAKE_CURRENT_BINARY_DIR}/html
  DOXY_FILE
    ${CMAKE_CURRENT_SOURCE_DIR}/docs/Doxyfile.in
  CONF_FILE
    ${CMAKE_CURRENT_SOURCE_DIR}/docs/conf.py.in
  TARGET_NAME
    docs
  COMMENT
    "HTML documentation"
  )

让我们看一下UseBreatheDoc.cmake模块，其遵循了与我们在前两个示例中描述的显式模式。具体描述如下:

文档生成依赖于Doxygen:

find_package(Doxygen REQUIRED)
find_package(Perl REQUIRED)

还依赖于Python解释器和Sphinx:

find_package(PythonInterp REQUIRED)
find_package(Sphinx REQUIRED)

此外，还必须找到breathe的Python模块。这里，我们使用FindPythonModule.cmake模块:
```
include(FindPythonModule)
find_python_module(breathe REQUIRED)
```

定义了add_breathe_doc函数，这个函数有一个单值关键字参数，我们将使用cmake_parse_arguments命令解析它:

function(add_breathe_doc)
  set(options)
  set(oneValueArgs
    SOURCE_DIR
    BUILD_DIR
    CACHE_DIR
    HTML_DIR
    DOXY_FILE
    CONF_FILE
    TARGET_NAME
    COMMENT
    )
  set(multiValueArgs)
  cmake_parse_arguments(BREATHE_DOC
    "${options}"
    "${oneValueArgs}"
    "${multiValueArgs}"
    ${ARGN}
    )
  # ...
endfunction()

BREATHE_DOC_CONF_FILE中的Sphinx模板文件，会通过conf.py配置到的BREATHE_DOC_BUILD_DIR目录下：
```
configure_file(
  ${BREATHE_DOC_CONF_FILE}
  ${BREATHE_DOC_BUILD_DIR}/conf.py
  @ONLY
  )
```
相应地，Doxygen的BREATHE_DOC_DOXY_FILE模板文件配置为BREATHE_DOC_BUILD_DIR中的Doxyfile:
```
configure_file(
  ${BREATHE_DOC_DOXY_FILE}
  ${BREATHE_DOC_BUILD_DIR}/Doxyfile
  @ONLY
  )
```

添加BREATHE_DOC_TARGET_NAME自定义目标。注意，只有Sphinx在运行时，对Doxygen的调用才发生在BREATHE_DOC_SPHINX_FILE中:

add_custom_target(${BREATHE_DOC_TARGET_NAME}
  COMMAND
    ${SPHINX_EXECUTABLE}
      -q
      -b html
      -c ${BREATHE_DOC_BUILD_DIR}
      -d ${BREATHE_DOC_CACHE_DIR}
      ${BREATHE_DOC_SOURCE_DIR}
      ${BREATHE_DOC_HTML_DIR}
  COMMENT
    "Building ${BREATHE_DOC_TARGET_NAME} documentation with Breathe, Sphinx and Doxygen"
  VERBATIM
  )

最后，打印一条状态信息:

message(STATUS "Added ${BREATHE_DOC_TARGET_NAME} [Breathe+Sphinx+Doxygen] target to build documentation")

配置完成后，构建文档:

$ mkdir -p build
$ cd build
$ cmake ..
$ cmake --build . --target docs

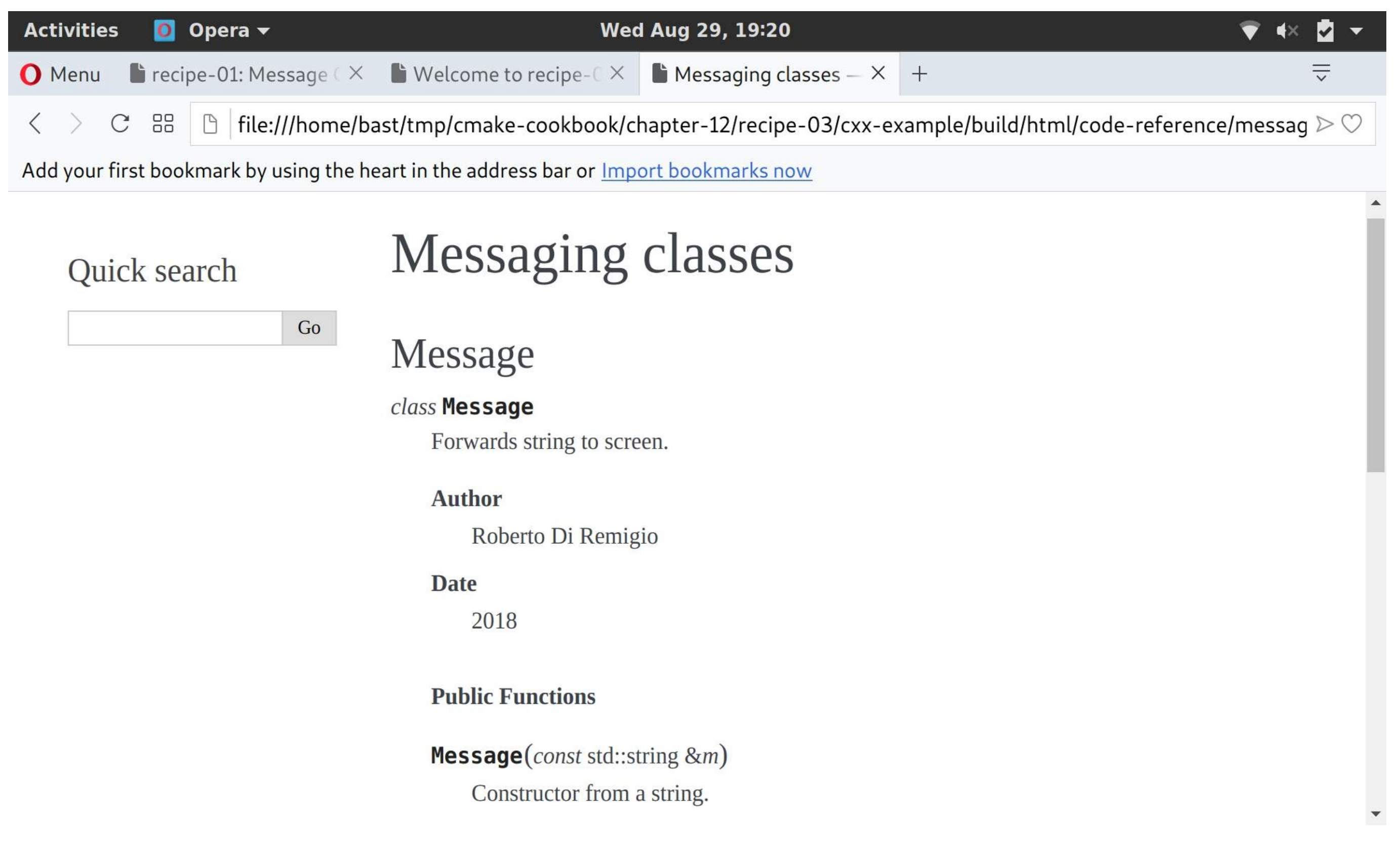

该文档将在BREATHE_DOC_HTML_DIR子目录中可用。启动浏览器打开index.html文件后，可以导航到Message类的文档:

12.3 结合Doxygen和Sphinx - 图1

工作原理

尽管在声明定制的BREATHE_DOC_TARGET_NAME目标时只调用了Sphinx，但这里Doxygen和Sphinx都在运行。这要感谢Sphinx的conf.py文件中的以下设置:

def run_doxygen(folder):
  """Run the doxygen make command in the designated folder"""
  try:
      retcode = subprocess.call("cd {}; doxygen".format(folder), shell=True)
    if retcode < 0:
      sys.stderr.write(
      "doxygen terminated by signal {}".format(-retcode))
  except OSError as e:
    sys.stderr.write("doxygen execution failed: {}".format(e))
def setup(app):
  run_doxygen('@BREATHE_DOC_BUILD_DIR@')

Doxygen将生成XML输出，Breathe插件将能够与所选择的Sphinx文档样式一致的形式，呈现XML输出。
