1 架构设计演变

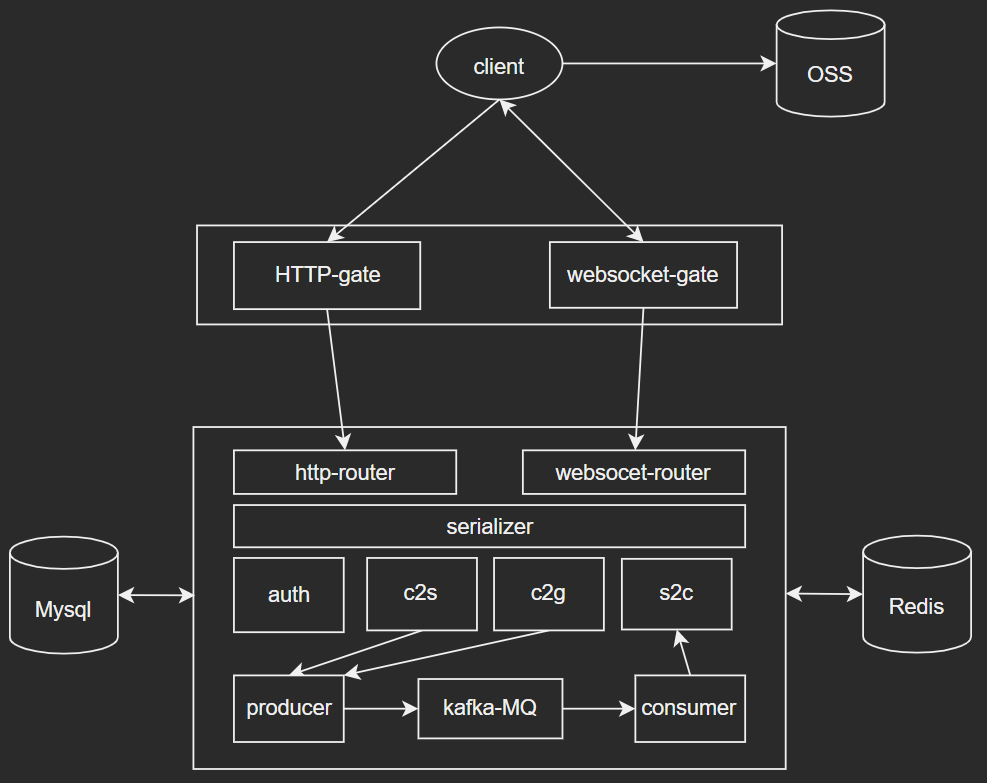

(1) 1.0

缺点: 没有必要把app server和 im server分开, 然后强行通过rpc来通信

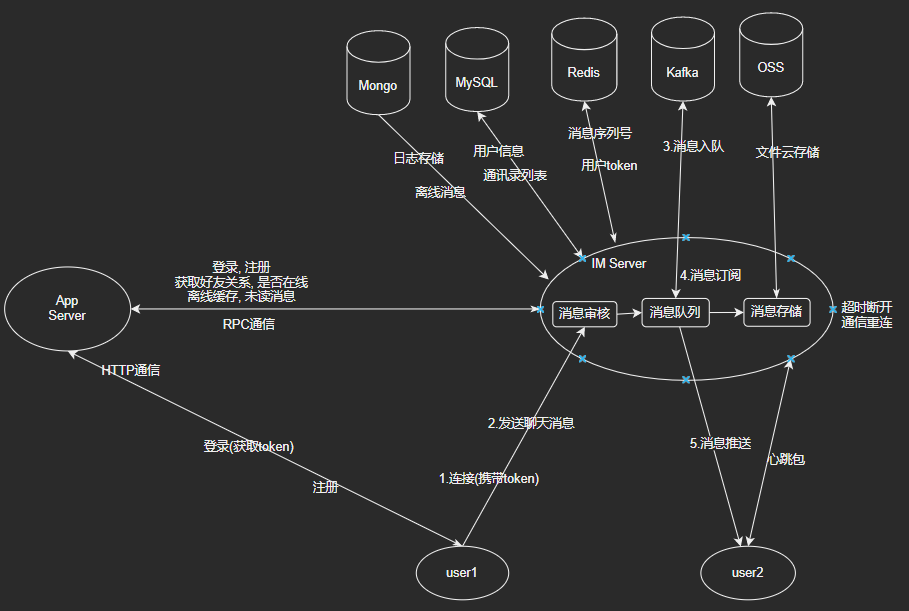

(2) 2.0

缺点: 未采用微服务架构, 不方便协同开发,
有其它服务需要服务端主动向客户端推送消息，为了减少重复开发，需要微服务。

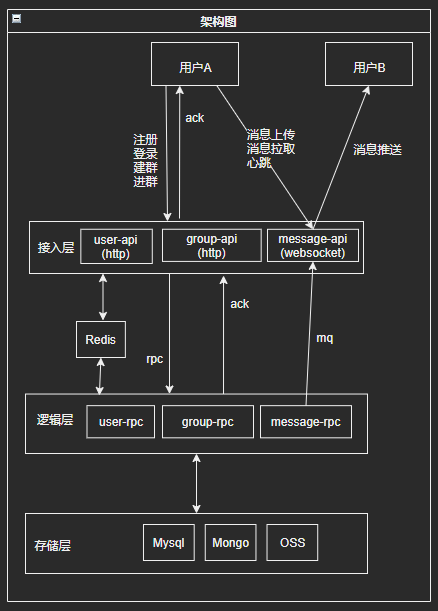

(3) 3.0

缺点: 当用户量过多, 一台服务器支持不了这么多websocket长连接时, 无法进行水平扩展

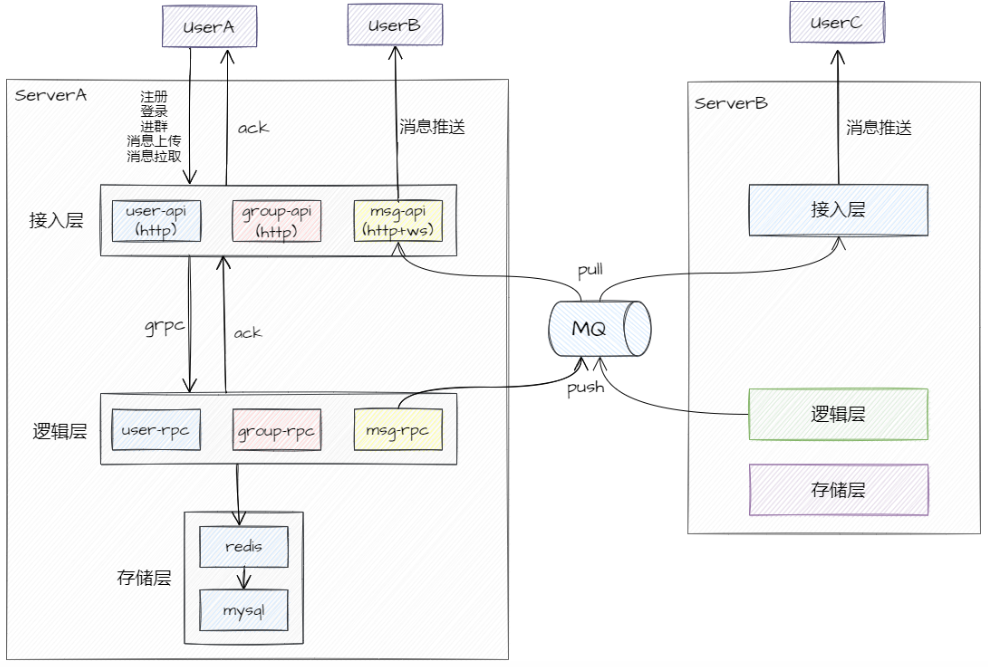

(4) 4.0 (当前架构)

2 技术难点

(1) 如何保证消息不丢失?

在这个过程中，丢失消息有以下几种情况：

因为网络不通等原因导致用户A把消息发送到IM服务器失败；
IM服务器存储消息失败；
用户A在超时时间内未收到IM服务器返回的结果；
由于IM服务器断电等原因导致消息未能成功推送给用户B

解决方案:

前三种情况(http)，用户A将被提示消息发送失败；用户A可自行选择是否重发
后一种情况(ws)，用户B未收到消息. websocket API可判断出消息发送是否成功, 未发送成功, 则断开ws连接, 视为用户B离线, 用户B下次建立连接后自行通过http拉取离线消息
(2) 如何保证消息不重复?

重复存储

在上述步骤3中, 由于网络原因导致用户A没收到响应成功, 这时触发重传机制, 然后server端会再收到一次该消息导致重复存储
解决方案:
客户端发送消息时为每个消息生成一个uuid发给服务端, 服务端存储时若数据库报错uuid已存在, 则不再把消息放入消息队列, 从而不会重复存储

重复推送

server端推送给用户B消息时, 若推送失败, 这部分代码是我们自己写的, 可以不重复推送, 直接断开ws连接, 视为用户B离线,
而且就算断线重连后, 拉取离线消息可能重复, client端消息采用插入机制, 若时间戳相同, 且uuid相同, 则不插入重复收到的消息

(3) 如何保证消息的时序一致性?

什么是时序一致性?

对于点对点的聊天场景，时序一致性保证接收方的接收顺序和发送方的发出顺序一致；对于群聊场景，时序一致性保证所有接收人看到的消息展现顺序一致。
时序一致性的难点?

多发送方、多接收方、服务端多线程并发处理情况下，无法保证时序一致性。分布式环境下，多个机器的本地时钟不一致，没有“全局时钟”，不能用“本地时间”保证时序的一致性。

其实有”全局时钟”, unix时间戳就是全球统一的, 不随时区变化

单聊, 如何保证一致性?

发送方A在某群内依次发出了msg1，msg2，msg3, 如何保证接收方B的群内消息显示顺序也是1,2,3呢?

在A往B发出的消息中，加上发送方A本地的一个绝对时序，来表示接收方B的展现时序, 如果接收方B先收到msg3，msg3会先展现，后收到msg1和msg2后，会展现在msg3的前面。这意味着, 前端不能直接append, 而是从后往前找到合适的位置插入接收到的消息

群聊, 如何保证一致性?

N个群友在一个群里聊，怎么保证所有群友收到的消息显示时序一致？

不能再利用发送方的seq来保证时序，因为发送方不单点，时间也不一致
可以利用数据库的入库unix时间来统一时间

综上, 最终方案, 前端根据消息的入库时间的unix时间戳来对收到的消息进行排序

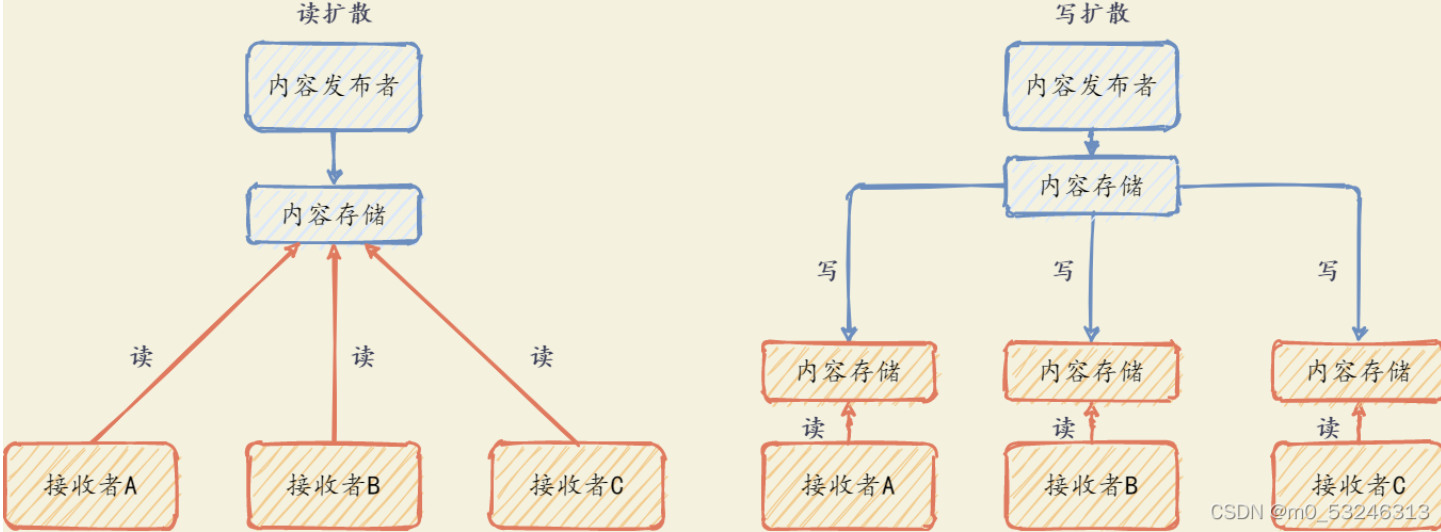

(4) 群聊的消息是读扩散, 还是写扩散?

读扩散: 群内消息只存一份, 订阅了该发布者的用户，从内容发布者处获取数据。当订阅者过多时，存在读瓶颈。适用于写多，读少场景。
写扩散：内容发布者会将每次发布的数据推送到每个接收者处，接收者只需要从自己处读取数据便可。当订阅者过多时，存在写瓶颈。适用于读多，写少场景。

群聊的消息写少读多, 所以采用读扩散

聊天消息在 kafka中作为一个topic, 分区只有一个, 但可以有多个副本, 副本数=kafka的broker数

每个用户上线后, message-api都要查看ta在哪些组里, 给它加入到这些组名对应的channel里, 后面收到消息, 直接取出channel里的消息广播给所有在线client即可

(5) 如何保证所有聊天信息的完整性?

用户上线时拉取各个群的离线消息
之后的在线消息直接由服务端推送
(6) 如何保证离线消息按需拉取?

用户先调用user_group_list, 获取自己的group_list
然后调用message 的 pull, 对每个group, 根据group_user中的last_msg_id, 获取到上次更新的消息id, 到message表里查找该group对应的消息, 且msg_id>last_msg_id的所有消息, 返回给用户

但是, 鉴于离线消息可能太多的情况, 每个群组的离线最多返回10条, 用户需要自己上拉刷新

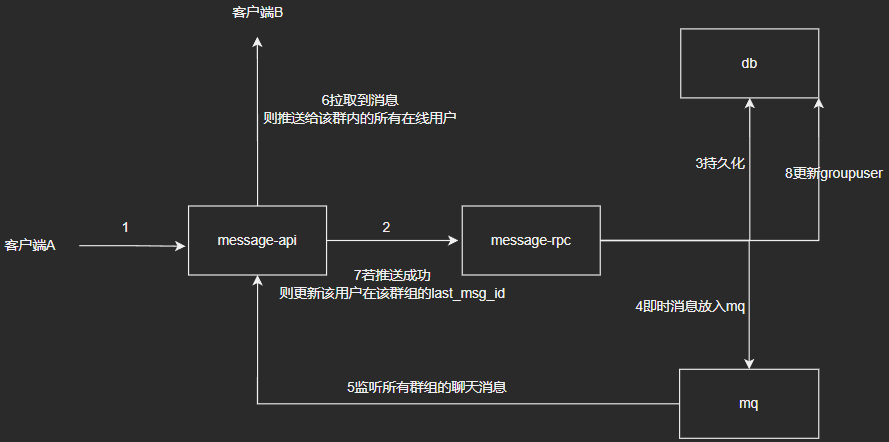

(7) 用户A在server1上, 用户B在server2上, 用户A发给用户B的消息如何推送给用户B?

用户在获取到自己的群组后, 加入每个群对应的group, 方便websocket广播
用户A 上传到某个群组的消息先放到MQ中(生产者), message-api监听MQ, 取出消息广播给该room中的所有用户

(8) 如何实现消息漫游?

QQ能够拉取到所有历史聊天消息，这个就是消息漫游。
wechat目前只支持“多点登录”同时收发在线消息，没有实现“消息漫游”
本开源项目的设计是希望能够像qq一样实现消息漫游, 有两种方案
- 方案1: 用redis缓存要记录每个客户端(key=uid+平台) 拉取到的历史消息的最新时间戳, 每次上线后拉取离线消息都从这个时间后开始拉取
- 方案2(实际采用): 离线消息全部通过上拉获取, 每次上拉可获取10条, 这种方式最简单, 不用前端进行离线消息存储
  (9) 数据量大之后如何分库分表?
  数据量大之后, 消息表一定是最先突破2100w的,
  可以按消息表的主键id来分库分表
  具体可以看看TiDB怎么做的
  (10) 用户量大后, ws长连接多了怎么处理?
  msg-api水平扩容, 按每50w个同时在线用户加一台机器

  每个tcp缓冲区消耗的内存大约是4KB, 在golang中, 每个tcp会分配一个协程, 最小2KB 平均一个websocket, 大约是6KB以上, 就按10KB来算吧一台机器内存为8GB, 按msg-api最大能用5GB算吧 xx = 5GB / 10KB = 50w

3 技术栈

Redis: 缓存, 存储在线用户uid, 和与用户建立websocket长连接的接入层server的addr
Mysql: 存储用户信息, 聊天信息, 群组信息
kafka: 逻辑层与接入层的解耦, 异步, 传递在线消息
OSS: 存储图片,视频等附件
4 User服务
(1) 数据表
| id | user表主键, 自增 | | —- | —- | | email | unique | | password | | | nick_name | | | gender | 1男, 2女 | | avator_url | | | create_time | timestamp |

(2) 协议

syntax = "proto3";
option go_package = "./proto";
// 注册
message RegisterRequest {
    string email = 1;
    string password = 2;
    string nickName = 3;
    int64 gender = 4;
}
message RegisterResponse {
}
// 登录
message LoginRequest {
    string email = 1;
    string password = 2;
}
message LoginResponse {
    string accessToken = 1;
    int64 accessExpire = 2;
}
// 个人信息
message PersonalInfoRequest {
    int64 id = 1;
}
message PersonalInfoResponse {
    string nickName = 1;
    int64 gender = 2;
    string email = 3;
}
service UserClient {
    rpc Login(LoginRequest) returns(LoginResponse);
    rpc Register(RegisterRequest) returns(RegisterResponse);
    rpc PersonalInfo(PersonalInfoRequest) returns(PersonalInfoResponse);
}

5 Message服务

(1) 数据表

msg_chat聊天消息表, 持久化存放全部消息(无论在线离线)

id	自增, uint64
group_id	分组id, 两人聊天: A_B, 多人聊天: A_timestamp
msg_type	枚举值(1系统, 2文本, 3文件, 4语音, 5链接)
sender_id	消息发送者的用户id
content	消息内容, 最多65535个字节
create_time	创建时间 (服务器时间戳), 每次返回给前端的是Unix时间戳的毫秒

(2) 协议

syntax = "proto3";
option go_package = "./proto";
// 聊天消息结构
message ChatMsg {
    int64 groupId=1;  // 群id
    int64 senderId=2;  // 发送者uid
    int64 type=3;  // 消息类型 0文本, 1图片, 2视频, 3语音
    string content=4;  // 消息内容
    string uuid=5;  // 作用是去重
    int64 createTime=6;  // 创建时间
}
// 上传消息
message UploadRequest {
    int64 groupId=1;
    int64 senderId=2;
    int64 type=3;
    string content=4;
    string uuid=5;
}
message UploadResponse {
    string uuid=1;
    int64 createTime=2;  // 创建时间
}
// 拉取消息
message PullRequest {
    string email=1;  // 用户邮箱
    string platform=2;  // 设备信息
    int64 groupId=3;  // 要拉取哪个群的消息
}
message PullResponse {
    repeated ChatMsg list=1;
}
service MessageClient {
    rpc Upload(UploadRequest) returns(UploadResponse);
    rpc Pull(PullRequest) returns(PullResponse);
}

6 Group服务

(1) 数据表

group | id | 字符串, 两人的为uid1_uid2, 多人的为uuid | | —- | —- | | name | 群名称(默认是用户A昵称,用户B昵称) | | type | 群类型, 单聊1, 群聊2 | | status | 0表示无效(未同意), 1表示有效, 2表示无效(拉黑) | | config | 群配置, json
{
“notice”: “群公告”,
“owner”: 2,
“curNum”: 2,
} | | create_time | 创建时间 |
group_user | id | 自增 | | —- | —- | | group_id | 群id (index) | | user_id | 用户id (index) | | alias_name | 用户对该群(或该用户)的备注名 | | create_time | 进群时间 |
redis缓存

“uid:platform:group_id”: last_msg_id

(2) 协议

syntax = "proto3";
option go_package = "./proto";
// 添加好友
message AddFriendRequest {
    int64 fromUid=1;
    int64 toUid=2;
}
message AddFriendResponse {
    string groupId=1;  // 返回创建的这个新群, 但是这个群还处于删除态, 不可发聊天消息
}
// 处理好友申请
message HandleFriendRequest {
    string groupId=1;
    bool isAgree=2;
}
message HandleFriendResponse {
    string groupId=1;
}
// 获取群内的用户
message GroupUsersRequest {
    string groupId=1;
}
message GroupUsersResponse {
    repeated int64 list=1;
}
service GroupClient {
    rpc AddFriend(AddFriendRequest) returns(AddFriendResponse);
    rpc HandleFriend(HandleFriendRequest) returns(HandleFriendResponse);
    rpc GroupUsers(GroupUsersRequest) returns(GroupUsersResponse);
}
3) invite
群内用户 可以 邀请用户进群
4) remove
群主 可以 把某用户移出群聊
5) exit
群内用户 可以自行退群, 群主会自动移交

7 前端技术难点

(1) 下拉刷新


### `pull_to_refresh` 下拉组件
lib/pages/category/widgets/news_page_list.dart
```dart
@override
Widget build(BuildContext context) {
  super.build(context);
  return GetX<CategoryController>(
    init: controller,
    builder: (controller) => SmartRefresher(
      enablePullUp: true,
      controller: controller.refreshController,
      onRefresh: controller.onRefresh,
      onLoading: controller.onLoading,
      child: CustomScrollView(
        slivers: [
          SliverPadding(
            padding: EdgeInsets.symmetric(
              vertical: 0.w,
              horizontal: 0.w,
            ),
            sliver: SliverList(
              delegate: SliverChildBuilderDelegate(
                (content, index) {
                  var item = controller.state.newsList[index];
                  return newsListItem(item);
                },
                childCount: controller.state.newsList.length,
              ),
            ),
          ),
        ],
      ),
    ),
  );
}

controller: controller.refreshController 上下拉控制器

onRefresh: controller.onRefresh 下拉刷新数据

onLoading: controller.onLoading 上拉载入数据

SliverChildBuilderDelegate 动态构建每一项, childCount 告诉组件一共有多少数据

`controller` 中写入业务

lib/pages/category/controller.dart

onRefresh 下拉刷新

void onRefresh() {
  fetchNewsList(isRefresh: true).then((_) {
    refreshController.refreshCompleted(resetFooterState: true);
  }).catchError((_) {
    refreshController.refreshFailed();
  });
}

refreshController.refreshCompleted() 刷新完成

refreshController.refreshFailed() 刷新失败

onLoading 上拉载入

void onLoading() {
  if (state.newsList.length < total) {
    fetchNewsList().then((_) {
      refreshController.loadComplete();
    }).catchError((_) {
      refreshController.loadFailed();
    });
  } else {
    refreshController.loadNoData();
  }
}

refreshController.loadComplete() 载入完成

refreshController.loadFailed() 载入失败

refreshController.loadNoData() 没有数据

fetch 所有数据

// 拉取数据
Future<void> fetchNewsList({bool isRefresh = false}) async {
  var result = await NewsAPI.newsPageList(
    params: NewsPageListRequestEntity(
      categoryCode: categoryCode,
      pageNum: curPage + 1,
      pageSize: pageSize,
    ),
  );
  if (isRefresh == true) {
    curPage = 1;
    total = result.counts!;
    state.newsList.clear();
  } else {
    curPage++;
  }
  state.newsList.addAll(result.items!);
}

state.newsList.addAll(result.items!); 合并 list 集合 RxList 封装的

dispose 记得释放

///dispose 释放内存
@override
void dispose() {
  super.dispose();
  // dispose 释放对象
  refreshController.dispose();
}

refreshController.dispose() 这个业务中就是下拉控件了，还有视频播放器、文本框啥的控制器都要记得释放。 ```

参考资料

后端:

前端:

仅界面: https://gitee.com/laogede/flutter_wechat(视频教程)
完整源码: https://github.com/CoderMikeHe/flutter_wechat (前端2)
仿微信录制音频开源库：https://github.com/yxwandroid/flutter_plugin_record
微信图库：https://github.com/fluttercandies/flutter_wechat_assets_picker
youtube教程: https://www.youtube.com/watch?v=Da8vg2RIFxM&list=PL-BBzWII3MPEYXtI6HgqVHGaL6lb4sA6e&index=4
