默认网络
四种网络模式
Bridge
Host
Container
None
参考

默认网络

当安装Docker时，会自动创建三个网络。可以使用 docker network ls 命令列出网络

[root@centos-01 ~]# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
cdda3ae8795a   bridge    bridge    local
ed7ffc7437dd   host      host      local
fa66bc1a17f4   none      null      local

四种网络模式

在使用 docker run 创建Docker容器时，可以用 --network 选项指定容器的网络模式，Docker有以下4种网络模式：

--net=host ：容器和宿主机共享 Network namespace
--net=none ：容器有独立的 Network namespace ，但并没有对其进行任何网络设置，如分配 veth pair 和网桥连接，配置IP等
--net=bridge：默认设置
--net=container:name_Or_id ：容器和另外一个容器共享 Network namespace
Bridge

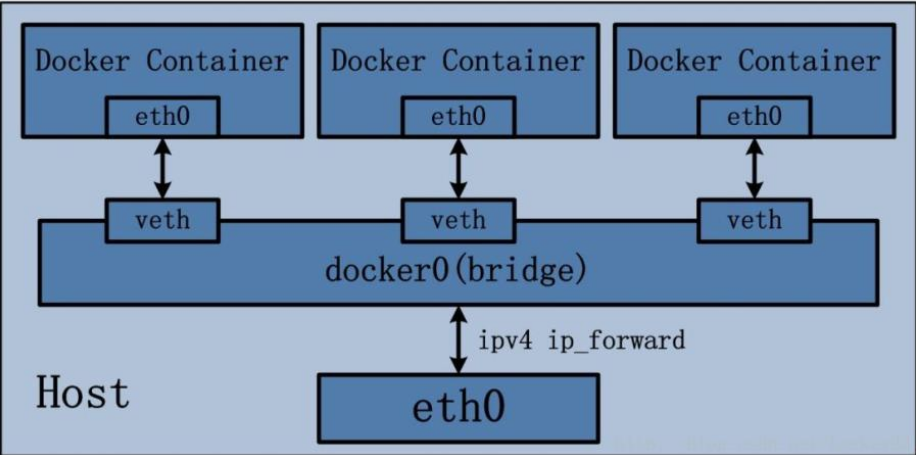

该模式是在启动docker服务后默认的网络模式，当 Docker 启动时，Docker使用Linux桥接（参考《Linux虚拟网络技术》），在宿主机虚拟一个Docker容器网桥 **docker0** ，Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址，称为 Container-IP ，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的 Container-IP

当创建一个 Docker 容器的时候，同时会创建一个 veth pair 接口（当数据包发送到一个接口时，另外一个接口也可以接收相同的数据包）。这对接口一端在容器内，即 eth0 ；另一端在本地并被挂载到 docker0 网桥，名称以 veth 开头。通过这种方式，主机可以跟容器通信，容器之间也可以相互通信。Docker 就创建了在主机和所有容器之间的一个虚拟共享网络。

在安装和启动docker服务之后即可查看到这个 docker0 的虚拟网桥设备

[root@centos-01 ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:50:75:ae brd ff:ff:ff:ff:ff:ff
    inet 192.168.126.143/24 brd 192.168.126.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 2409:8900:2b86:13cc:a958:4c6e:c162:309d/64 scope global noprefixroute dynamic
       valid_lft 3569sec preferred_lft 3569sec
    inet6 fe80::1f3a:afc1:82f6:3f66/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:cb:f1:35:ea brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever

docker0 网桥是宿主机虚拟出来的，并不是真实存在的网络设备，外部网络是无法通过ip地址直接寻址的，需要通过其他方式来使外部网络可以访问容器，一般会通过访问宿主机ip结合容器的端口（端口映射）进行容器的访问

实现步骤

Docker Daemon 利用 veth pair 技术，在宿主机上创建两个虚拟网络接口设备，假设为 veth0 和 veth1 。 veth pair 技术的特性可以保证无论哪一个 veth 接收到网络报文，都会将报文传输给另一方
Docker Daemon 将 veth0 附加到 Docker Daemon 创建的 docker0网桥上。保证宿主机的网络报文可以发往 veth0
Docker Daemon 将 veth1 添加到 Docker Container 所属的 namespace 下，并被改名为 eth0 。保证宿主机的网络报文若发往 veth0 则立即会被 eth0 接收，实现宿主机到Docker Container网络的联通；同时也保证容器单独使用 eth0 ，实现容器网络环境的隔离

缺陷

该模式下容器不具有一个 公有IP ，就是说和宿主机的 eth0 不处于同一个网段。导致的结果是在宿主机以外不能直接和容器进行通信
虽然 NAT模式 经过中间处理实现了这一点，但是 NAT模式 仍然存在问题与不便，如：容器均需要在宿主机上竞争端口，容器内部服务的访问者需要使用服务发现获知服务的外部端口等
另外 NAT模式 由于是在三层网络上的实现手段，所以肯定会影响网络传输效率

测试
1)：查看本机网络 ```bash [root@centos-01 ~]# ip addr 1: lo:
mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo
```
 valid_lft forever preferred_lft forever
```
inet6 ::1/128 scope host
```
 valid_lft forever preferred_lft forever
```

2: ens33: mtu 1500 qdisc pfifo_fast state UP group default qlen 1000 link/ether 00:0c:29:50:75:ae brd ff:ff:ff:ff:ff:ff inet 192.168.126.143/24 brd 192.168.126.255 scope global noprefixroute ens33 valid_lft forever preferred_lft forever inet6 2409:8900:2b86:13cc:a958:4c6e:c162:309d/64 scope global noprefixroute dynamic valid_lft 3569sec preferred_lft 3569sec inet6 fe80::1f3a:afc1:82f6:3f66/64 scope link noprefixroute valid_lft forever preferred_lft forever

3: docker0: mtu 1500 qdisc noqueue state DOWN group default link/ether 02:42:cb:f1:35:ea brd ff:ff:ff:ff:ff:ff inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0 valid_lft forever preferred_lft forever

**2)：创建容器并查看IP**
```bash
[root@centos-01 ~]# docker run -d  --name nginx  nginx
8afe1080ba992614f96b6868dbbcab463e37c98f8d3fa729245d48c2e6a1e3fe
[root@centos-01 ~]# docker ps -a
CONTAINER ID   IMAGE     COMMAND                  CREATED         STATUS         PORTS     NAMES
8afe1080ba99   nginx     "/docker-entrypoint.…"   3 seconds ago   Up 2 seconds   80/tcp    nginx
[root@centos-01 ~]# docker inspect nginx

查看IP发现其ip为 172.17.0.2 ,当容器桥接 docker0 后，会自动分配 ip 地址，之后的IP地址递增
3)：查看网桥和端口连接

[root@centos-01 ~]# brctl show
bridge name    bridge id        STP enabled    interfaces
docker0        8000.0242cbf135ea    no        veth3a98010

一个新的网络接口 veth3a98010 被挂到了 docker0 上， veth3a98010 就是新创建容器的虚拟网卡
4)：查看 **veth pair** 配置

[root@centos-01 ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:50:75:ae brd ff:ff:ff:ff:ff:ff
    inet 192.168.126.143/24 brd 192.168.126.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 2409:8900:2b86:13cc:a958:4c6e:c162:309d/64 scope global noprefixroute dynamic
       valid_lft 3520sec preferred_lft 3520sec
    inet6 fe80::1f3a:afc1:82f6:3f66/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:cb:f1:35:ea brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:cbff:fef1:35ea/64 scope link
       valid_lft forever preferred_lft forever
21: veth3a98010@if20: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether 16:ea:7d:ca:a3:07 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet6 fe80::14ea:7dff:feca:a307/64 scope link
       valid_lft forever preferred_lft forever
[root@centos-01 ~]# brctl show
bridge name    bridge id        STP enabled    interfaces
docker0        8000.0242cbf135ea    no        veth3a98010
[root@centos-01 ~]# docker exec  -it nginx /bin/bash
root@8afe1080ba99:/# cat /sys/class/net/eth0/iflink
21

注： veth 设备是成双成对出现的，一端是容器内部命名为eth0，一端是加入到网桥并命名的 vethxxx （通常命名为veth），它们组成了一个数据传输通道，一端进一端出，veth设备连接了两个网络设备并实现了数据通信；在bridge模式下，连在同一网桥上的容器可以相互通信（若出于安全考虑，也可以禁止它们之间通信，方法是在DOCKER_OPTS变量中设置–icc=false，这样只有使用–link才能使两个容器通信）

Host

如果启动容器时使用的是host模式，那么容器将不会获得一个独立的 Network Namespace（网络命名空间） ，而是和宿主机系统共用一个 Network Namespace 。这意味着容器不会虚拟出自己的网卡以及配置自己的ip等，而是使用宿主机的ip以及端口。不过在其他方面例如文件系统、进程列表等还是与之隔离的。使用host模式的容器可以直接使用宿主机的IP地址与外界通信，容器内部的服务端口也可以使用宿主机的端口，不需要进行 NAT ，host最大的优势就是网络性能比较好，但是已经使用的端口就不能再用了，网络的隔离性不好。

介绍

host网络模式需要在容器创建时指定 --network=host
host 模式可以直接使用宿主机的IP地址与外界进行通信，若宿主机的 eth0 是一个公有 IP，那么容器也拥有这个公有IP。同时容器内服务的端口也可以使用宿主机的端口，无需额外进行 NAT 转换
host模式可以让容器共享宿主机网络栈，这样的好处是外部主机与容器直接通信，但是容器的网络缺少隔离性

缺陷

容器网络环境隔离性的弱化。即容器不再拥有隔离、独立的网络栈
使用 host 模式的容器虽然可以让容器内部的服务和传统情况无差别、无改造的使用，但是由于网络隔离性的弱化，该容器会与宿主机共享竞争网络栈的使用
容器内部将不再拥有所有的端口资源，原因是部分端口资源已经被宿主机本身的服务占用，还有部分端口已经用以 bridge 网络模式容器的端口映射
测试
```shell [root@centos-01 ~]# docker run -d —network=host —name nginx nginx ba0eb1c89ab6b505619db9b6789074db397a9f729ce18aeb82543986971b83d1

[root@centos-01 ~]# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES ba0eb1c89ab6 nginx “/docker-entrypoint.…” 3 seconds ago Up 2 seconds nginx

注意
- 不需要添加 `-p` 参数，因为它使用的就是主机的IP和端口，添加 `-p` 参数后，反而会出现以下警告
         ` WARNING: Published ports are discarded when using host network mode`
- 宿主机的ip路由转发功能一定要打开，否则所创建的容器无法联网
          `echo 1 > /proc/sys/net/ipv4/ip_forward`
> host模式端口占用模式是你的容器占用你主机上当前所监听的端口(官网描述为publish)。比如这里nginx占用80端口，那么用host模式启动的时候，主机上的80端口会被nginx占用，这时其他的容器就不能再指定80端口，但可以指定其他端口，所以说一台主机上可以运行多个host模式的容器，只要彼此监听的端口不一样就行
```shell
[root@centos-01 ~]# curl 192.168.126.143:80
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>

Container

Container模式 与 Host模式 类似，指定新创建的容器和已经存在的一个容器共享一个 Network Namespace 。新建的容器不会创建自己的网卡等相关操作，而是和与指定的容器共享这些资源。除了网络方面，其文件系统、进程列表等都是隔离的。

注：它并没有改善容器与宿主机以外世界通信的情况（和桥接模式一样，不能连接宿主机以外的其他设备）

[root@centos-01 ~]# docker run -d --name nginx --network=container:ba0eb1c89ab6b50 nginx

None

Docker容器拥有自己的 Network Namespace ，但不会对Docker容器进行任何的网络配置。这表明这个Docker容器没有网卡、IP、路由等信息。需要自己为Docker容器添加网卡、配置IP等。这种方式网络的隔离性最为彻底，即表明关闭了容器的网络功能，也无法访问这个容器。

[root@centos-01 ~]# docker run -d --name nginx --network=none nginx
