第三章场景一的配置方案

3.1 场景1的解析

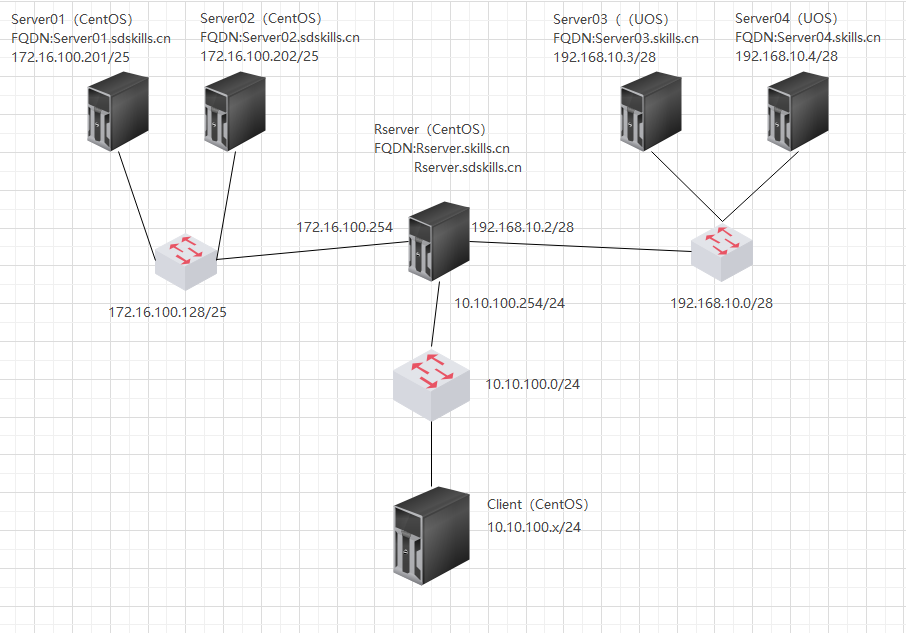

DNS服务器配置场景一 - 图1

在Server01上配置DNS服务器

•    安装DNS服务相关软件包；
•    建立sdskills.cn域，为所有除Internet区域的主机或服务器建立正\反的域名解析;
•    当出现无法解析的域名时，向域skills.cn申请更高层次的解析。

在Server04上配置DNS服务器

    安装DNS相关服务软件包；
    为域skills.cn提供必要的域名解析
    当非skills.cn域的解析时，统一解析到Rserver连接Internet网段的IP地址或Rserver.skills.cn

在上述拓扑中，Server01和Server04分别代表内网和外网的DNS服务器。

首先在Server01和Server04上分别安装bind软件。
在server01上建立sdskills.cn域的正向和反向查询区域，并添加相应的主机解析记录。 *.sdskills.cn
在Server01上建立转发器，将不能解析的域名查询转发给Server04。
在Server04上建立skills.cn域的正向查找区域，并添加相应的主机解析记录。 *.skills.cn
在Server04上创建根区域（也就是说，要将Server04配置成根域名服务器），并建立泛域名查询记录，统一将非skills.cn域名解析到Rserver链接到Internet网段的地址（192.168.10.2）。 *（任意域名）解析到到192.168.10.2

3.2 场景1的配置过程

0.开始配置之前的准备工作

Rserver上的路由功能要开启，确保网络是通的

每台机器的IP参数要配置正确

为了减少干扰，关闭每台机器的上防火墙和Selinux

1.在Server01上安装bind软件

[root@srever01 ~]# yum -y install bind bind-utils
[root@srever01 ~]# systemctl start named
[root@srever01 ~]# systemctl enable named

在UOS20中，bind程序的服务名为named。

安装完成后，可以使用如下命令检查bind是否正常运行，如下：

RHEL系的Linux中，bind程序的配置文件位置如下：

/etc/named.conf  主配置文件
/etc/named.rfc1912.zones  区域定义文件
/var/named 目录中存放区域的配置数据文件

2.在Server01上创建sdskills.cn的正向查找区域

修改/etc/named.conf配置文件，修改监听DNS服务的IP 地址为Server01的IP地址，修改域名请求为any，如下：

修改/etc/named.rfc1912.zones配置文件

[root@srever01 etc]# vi named.rfc1912.zones

添加如下内容，然后保存

zone "sdskills.cn" IN {
         type master;
         file "sdskills.cn.zone";
         allow-update { none; };
};

在/var/named中创建sdskills.cn.zone配置文件（实际操作时，可以将named.localhost配置文件复制成sdskills.cn.zone配置文件，然后修改其中内容。注意复制是要使用-a 选项，让区域配置文件具有相同的文件权限）

[root@srever01 named]# cp -a /var/named/named.localhost sdskills.cn.zone

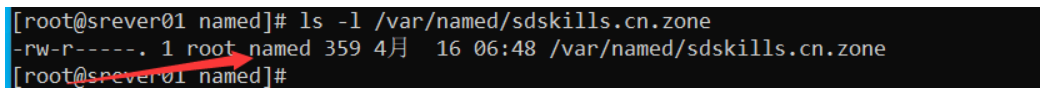

应该确保named用户账户的对区域配置文件有读取权限

然后，在配置文件sdskills.cn.zone配置如下内容。

$TTL 1D
@       IN SOA  sdskills.cn  root.sdskills.cn (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
@         IN    NS        ns
ns        IN    A         172.16.100.201
www       IN    A         172.16.100.201
Server01  IN    A         172.16.100.201
Server02  IN    A         172.16.100.202
Rserver   IN    A         172.16.100.254
*         IN    A         172.16.100.254
@         IN    MX        10      mail.sdskills.cn.
mail      IN    A         172.168.100.202
ns2       IN    A         192.168.10.4

修改完成后，保存，然后运行如下命令检查sdskills.cn.zone配置文件是否正确。

[root@srever01 named]# named-checkzone sdskills.cn sdskills.cn.zone
zone sdskills.cn/IN: loaded serial 0
OK
[root@srever01 named]# named-checkconf

4.在client 验证 Server01上正向查找区域sdskills.cn配置

（1）将Client的DNS服务器指向Server01，同时确保Client能ping通172.16.100.201

（2）如果client上没有安装dns客户端工具，则需要先安装bind-utils。

[root@client ~]# yum -y install bind-utils

（3）在Client上使用nslookup进行sdskills.cn域的域名解析查询，检查域名解析是否正确。

[root@client ~]# nslookup
> www.sdskills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Name:   www.sdskills.cn
Address: 172.16.100.201
> server02.sdskills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Name:   Server02.sdskills.cn
Address: 172.16.100.202

5.在Server-01上配置反向查询区域

修改/etc/named.rfc1912.zones配置文件

[root@srever01 etc]# vi named.rfc1912.zones

添加172.16.100.0反向查询区域的配置文件信息，内容如下，然后保存

zone "100.16.172.in-addr.arpa" IN {
        type master;
        file "sdskills.cn.zone.loopback";
        allow-update { none; };
};

在/var/named中创建sdskills.cn.zone.loopback配置文件（实际操作时，可以将named.loopback配置文件复制成sdskills.cn.zone配置文件，然后修改其中内容。注意复制是要使用-a 选项，让区域配置文件具有相同的文件权限）

[root@srever01 named]# cp -a named.loopback sdskills.cn.zone.loopback
[root@srever01 named]# ls -l sdskills.cn.zone.loopback
-rw-r-----. 1 root named 168 12月 15 2009 sdskills.cn.zone.loopback

修改sdskills.cn.zone.loopback配置文件，内容如下：201i

$TTL 1D
@       IN SOA  @ rname.invalid. (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
@       IN  NS    ns
ns      IN  A     172.16.100.201
201     IN  PTR   ns.sdskills.cn
201     IN  PTR   www.sdskills.cn
201     IN  PTR   Server01.sdskills.cn
202     IN  PTR   Server02.sdskills.cn
254     IN  PTR   Rserver.sdskills.cn

修改完成后，使用配置文件检测命令，验证配置文件正确性。

[root@srever01 named]# named-checkzone 100.16.172.in-addr.arpa sdskills.cn.zone.loopback
zone 100.16.172.in-addr.arpa/IN: loaded serial 0
OK

6.在Server04上安装bind9软件

在Server04上安装bind软件

[root@localhost ~]# yum -y install bind
[root@localhost named]# yum -y install bind-utils
[root@localhost ~]# systemctl start named
[root@localhost ~]# systemctl enable named

修改/etc/named.conf配置文件

listen-on port 53 { 192.168.10.4; };
allow-query     { any; };

7.在Server04上创建正向查找区域skills.cn

在 /etc/name.rfc1912.zones配置文件中添加如下区域

zone "skills.cn" IN {
        type master;
        file "skills.cn.zone";
        allow-update { none; };
};

在/var/named创建skills.cn.zone配置文件，并添加如下配置内容：

[root@localhost named]# touch skills.cn.zone
[root@localhost named]# chown root:named skills.cn.zone

在skills.cn.zone配置文件中添加如下内容：

$TTL 1D
@       IN SOA  skills.cn root.skills.cn. (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
@         IN  NS  ns
ns        IN  A   192.168.10.4
Server03  IN  A   192.168.10.3
Server04  IN  A   192.168.10.4
Rserver   IN  A   192.168.10.2
*         IN  A   192.168.10.2

然后，检查配置文件的正确性

[root@localhost named]# named-checkzone skills.cn skills.cn.zone
zone skills.cn/IN: loaded serial 0
OK

8.将Server04配置成根域服务器和泛域名解析

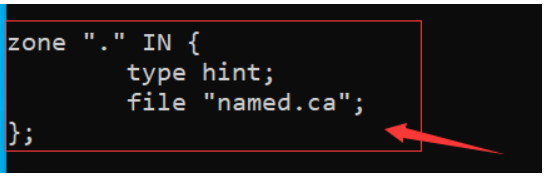

修改/etc/named.conf配置文件中的根域信息，

将上述部分修改成如下：

zone "."  IN {
         type  master;
         file "root.zone";
};

在/var/named目录下创建root.zone区域配置文件。

[root@localhost named]# cp -a named.localhost root.zone

修改root.zone的内容如下，然后保存。

$TTL 1D
@       IN SOA  .  root.  (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
.    IN  NS   ns
ns   IN  A    192.168.10.4
*    IN  A    192.168.10.2

修改完成后，使用named-checkzone命令检查配置文件

[root@localhost named]# named-checkzone . root.zone
zone ./IN: loaded serial 0
OK
[root@srever04 ~]# systemctl restart named
[root@Server04 named]# systemctl stop firewalld
[root@Server04 named]# systemctl disable firewalld

9.在Server01上配置转发器

修改/etc/named.conf配置文件，设置如下内容：

allow-query     { any; };
recursion yes;
forwarders { 192.168.10.4; };
dnssec-enable no;
dnssec-validation no;

说明：

（1）allow-query { any; }; 允许任意主机查询
（2）recursion yes; 允许递归查询
（3）forwarders { 192.168.10.4; }; 设置Server04为转发器，将所有Server01不能解析的域名转发到Server04
（4）dnssec-enable no; dnssec-validation no; 因为Server04不是公网有效根服务器，其上的”.”域不是公网可用根域，是自建私有根域，所以需要关闭bind的安全验证和有效性验证功能。

重启named服务器

[root@srever01 ~]# systemctl restart named

10.在Client上进行DNS解析测试

[root@client ~]# nslookup
> www.sdskills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Name:   www.sdskills.cn
Address: 172.16.100.201
> server01.sdskills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Name:   Server01.sdskills.cn
Address: 172.16.100.201
> ftp.sdskills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Name:   ftp.sdskills.cn
Address: 172.16.100.254
> server03.skills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Non-authoritative answer:
Name:   Server03.skills.cn
Address: 192.168.10.3
> server04.skills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Non-authoritative answer:
Name:   Server04.skills.cn
Address: 192.168.10.4
> www.skills.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Non-authoritative answer:
Name:   www.skills.cn
Address: 192.168.10.2
> www.sina.com.cn
Server:         172.16.100.201
Address:        172.16.100.201#53
Non-authoritative answer:
Name:   www.sina.com.cn
Address: 192.168.10.2
