源码搭建

源码地址：https://github.com/apache/rocketmq
关键模块

  1. broker :broke 启动进程
  2. client：客户端，包括生产者消费者
  3. example：示例代码
  4. namesrv：nameServer
  5. store:消息存储实现相关

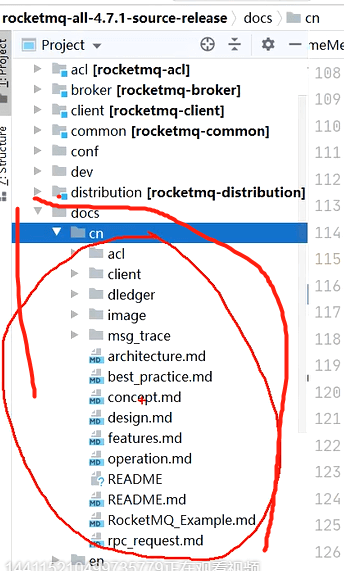

其他在docs文件有相关Junit测试代码，重要

带注解的源码：
rocketmq-all-4.7.1-source-release-带注释.zip

调试时，先在项目目录下创建一个conf目录，
并从distribution拷贝broker.conf和logback_broker.xml和logback_namesrv.xml

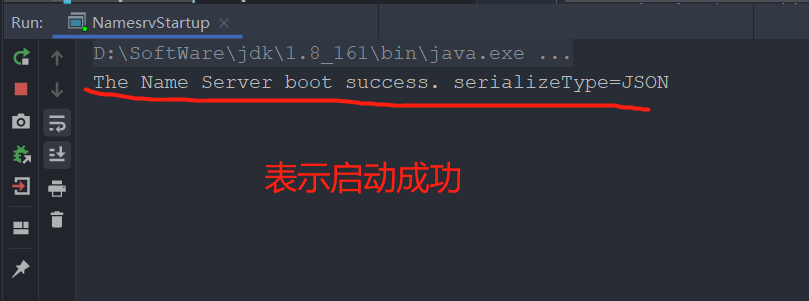

1：nameServ启动

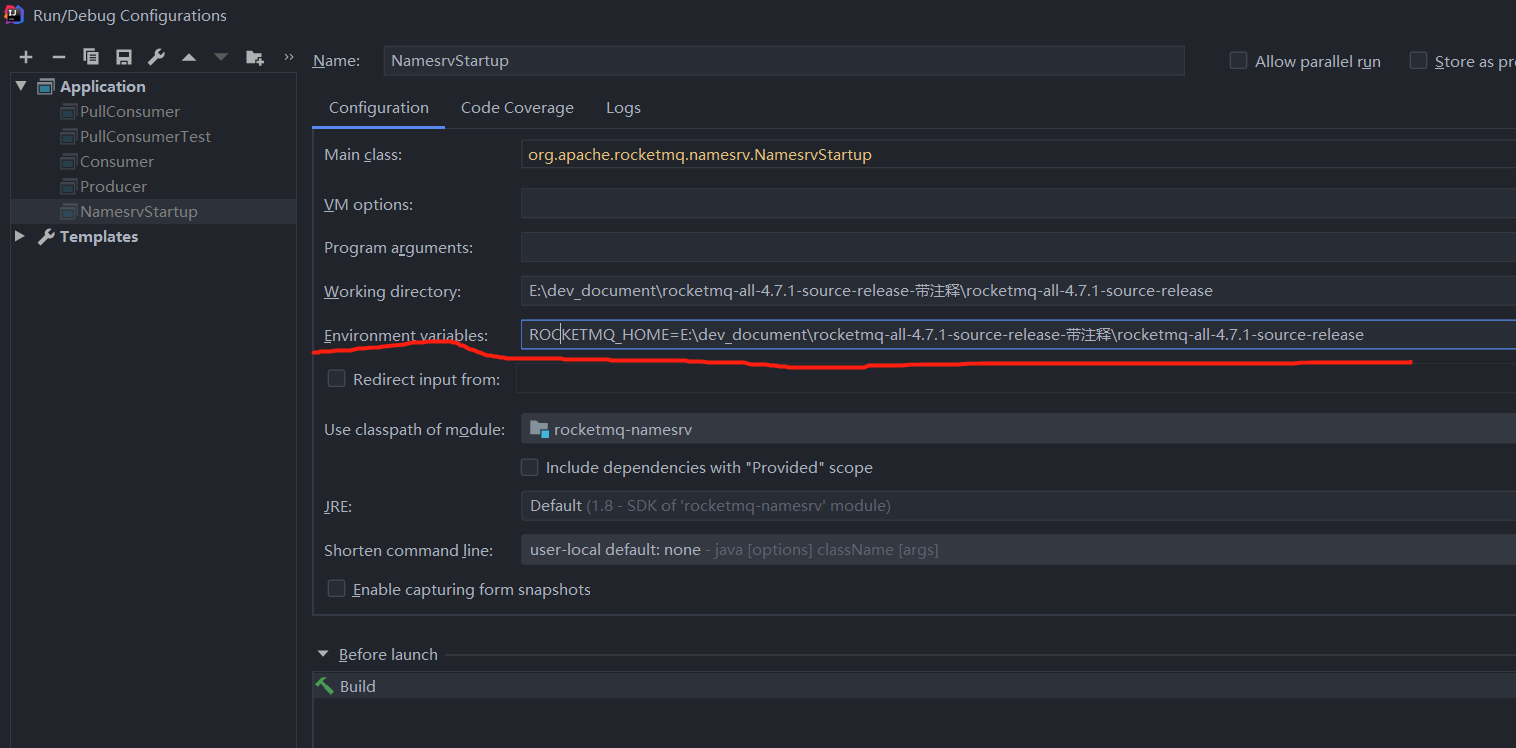

配置环境变量

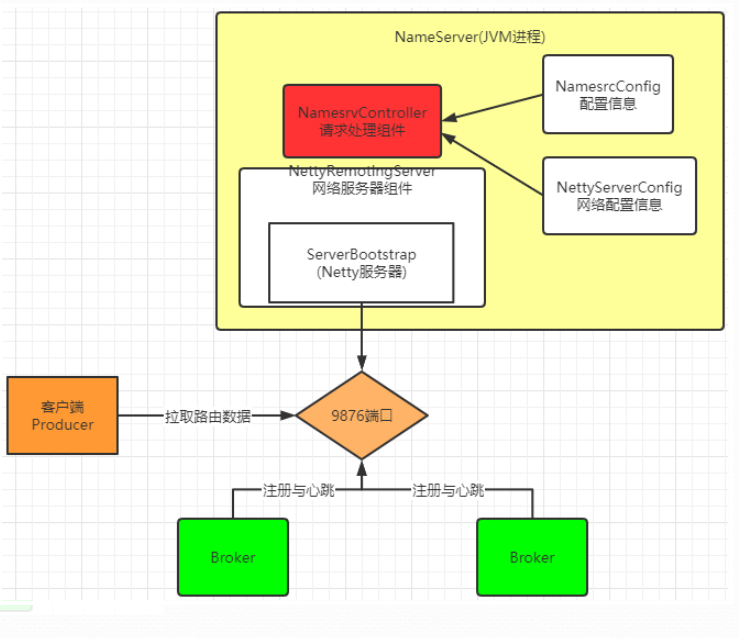

核心问题：

  1. 维护broker服务地址以及及时更新
  2. 给producer，consumer 提供获取broker列表

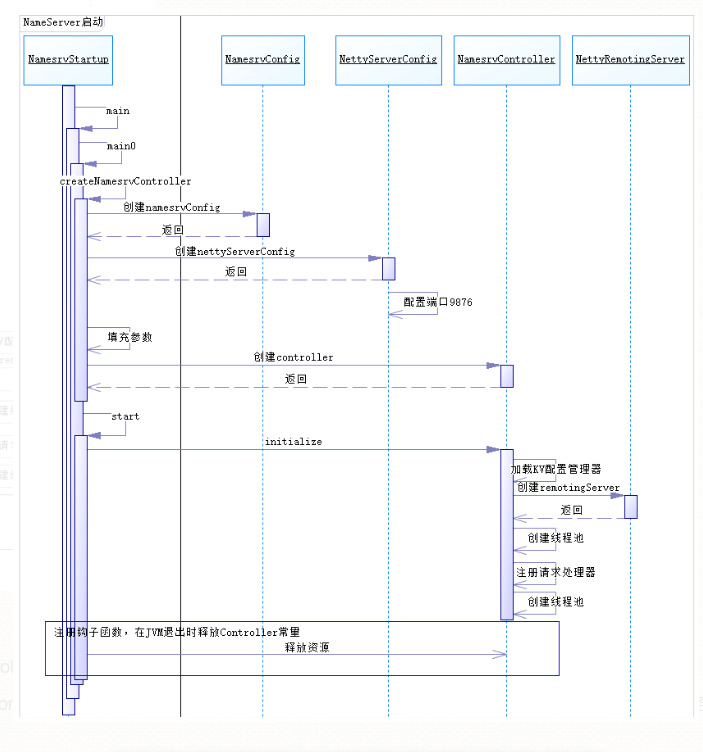

流程


重要类：

  1. NamesrvController
    类似    web中的conroller,相应客户端请求的

  2. NamesrvConfig

  3. NettyServerConfig


2：broker启动

配置broker.conf文件
配置对应的文件路径

brokerClusterName = DefaultCluster

brokerName = broker-a brokerId = 0 deleteWhen = 04 fileReservedTime = 48 brokerRole = ASYNC_MASTER flushDiskType = ASYNC_FLUSH

自动创建Topic

autoCreateTopicEnable=true

nameServ地址

namesrvAddr=127.0.0.1:9876

存储路径

storePathRootDir=E:\RocketMQ\data\rocketmq\dataDir

commitLog路径

storePathCommitLog=E:\RocketMQ\data\rocketmq\dataDir\commitlog

消息队列存储路径

storePathConsumeQueue=E:\RocketMQ\data\rocketmq\dataDir\consumequeue

消息索引存储路径

storePathIndex=E:\RocketMQ\data\rocketmq\dataDir\index

checkpoint文件路径

storeCheckpoint=E:\RocketMQ\data\rocketmq\dataDir\checkpoint

abort文件存储路径

abortFile=E:\RocketMQ\data\rocketmq\dataDir\abort

启动类：BrokerStartup

启动方法：
BrokerStartup.createBrokerController
管理类：

  1. BrokerController

Broker核心配置：
BrokerConfig
NettyServerConfig ：Netty服务端占用了10911端口。
NettyClientConfig
MessageStoreConfig

  1.  this.messageStore.start();启动核心的消息存储组件
  3.  this.remotingServer.start();
  4.  this.fastRemotingServer.start(); 启动两个Netty服务
  6.  this.brokerOuterAPI.start();启动客户端，往外发请求
  8.  BrokerController.this.registerBrokerAll： 向NameServer注册心跳。
  10.  this.brokerStatsManager.start();
  11.  this.brokerFastFailure.start();这也是一些负责具体业务的功能组件

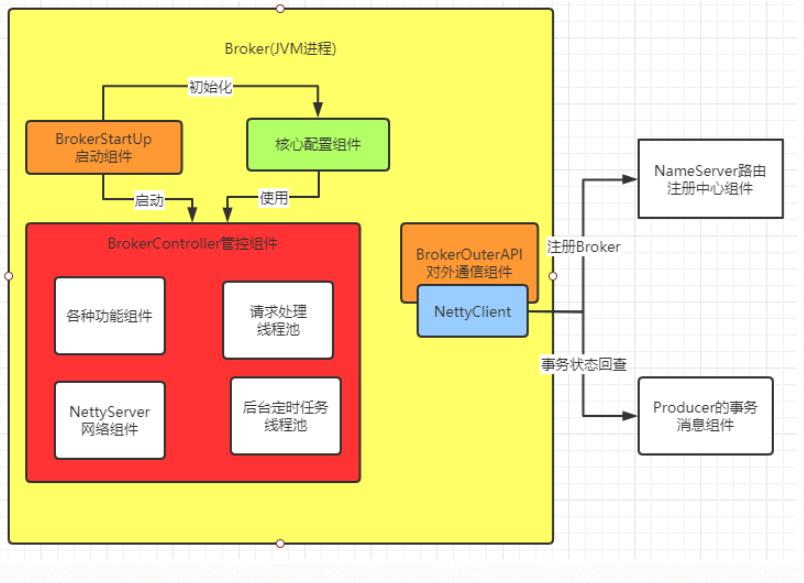

Broker架构图


3：broker注册

方法：

BrokerController.this.registerBrokerAll

  1. public synchronized void registerBrokerAll(final boolean checkOrderConfig, boolean oneway, boolean forceRegister) {
  2.         //Topic配置相关的东东
  3.         TopicConfigSerializeWrapper topicConfigWrapper = this.getTopicConfigManager().buildTopicConfigSerializeWrapper();
  5.         if (!PermName.isWriteable(this.getBrokerConfig().getBrokerPermission())
  6.             || !PermName.isReadable(this.getBrokerConfig().getBrokerPermission())) {
  7.             ConcurrentHashMap<String, TopicConfig> topicConfigTable = new ConcurrentHashMap<String, TopicConfig>();
  8.             for (TopicConfig topicConfig : topicConfigWrapper.getTopicConfigTable().values()) {
  9.                 TopicConfig tmp =
  10.                     new TopicConfig(topicConfig.getTopicName(), topicConfig.getReadQueueNums(), topicConfig.getWriteQueueNums(),
  11.                         this.brokerConfig.getBrokerPermission());
  12.                 topicConfigTable.put(topicConfig.getTopicName(), tmp);
  13.             }
  14.             topicConfigWrapper.setTopicConfigTable(topicConfigTable);
  15.         }
  16.         //这里才是比较关键的地方。先判断是否需要注册，然后调用doRegisterBrokerAll方法真正去注册。
  17.         if (forceRegister || needRegister(this.brokerConfig.getBrokerClusterName(),
  18.             this.getBrokerAddr(),
  19.             this.brokerConfig.getBrokerName(),
  20.             this.brokerConfig.getBrokerId(),
  21.             this.brokerConfig.getRegisterBrokerTimeoutMills())) {
  22.             doRegisterBrokerAll(checkOrderConfig, oneway, topicConfigWrapper);
  23.         }
  24.     }


4：producer

注意Producer有两种。 一个是普通发送者。这个只需要构建一个Netty客户端。

  1. 普通的发送者DefaultMQProducer
  2. 事务的发送者TransactionMQProducer
    1. public void start() throws MQClientException {
    2.      this.setProducerGroup(withNamespace(this.producerGroup));
    3.      this.defaultMQProducerImpl.start();
    4.      if (null != traceDispatcher) {
    5.          try {
    6.              traceDispatcher.start(this.getNamesrvAddr(), this.getAccessChannel());
    7.          } catch (MQClientException e) {
    8.              log.warn("trace dispatcher start failed ", e);
    9.          }
    10.      }
    11.  }

主线流程

  1. produccer需要拉去broker列表
  2. 并不建立连接，

Send方法：
先获取topic路由，可从本地缓存区，没有再去NameServer申请
然后选取一个MessageQueue，轮训采用取模方式
最后netty请求发送消息，到broker后，由commitlog写入commitlog文件


  1. //Producer选择MessageQueue的方法
  2.     public MessageQueue selectOneMessageQueue(final TopicPublishInfo tpInfo, final String lastBrokerName) {
  3.         //这个sendLatencyFaultEnable默认是关闭的，Broker故障延迟机制，表示一种发送消息失败后一定时间内不在往同一个Queue重复发送的机制
  4.         if (this.sendLatencyFaultEnable) {
  5.             try {
  6.                 //K2 这里可以看到，Producer选择MessageQueue的方法就是自增，然后取模。并且只有这一种方法。
  7.                 int index = tpInfo.getSendWhichQueue().getAndIncrement();
  8.                 for (int i = 0; i < tpInfo.getMessageQueueList().size(); i++) {
  9.                     int pos = Math.abs(index++) % tpInfo.getMessageQueueList().size();
  10.                     if (pos < 0)
  11.                         pos = 0;
  12.                     MessageQueue mq = tpInfo.getMessageQueueList().get(pos);
  13.                     //Broker轮询。尽量将请求平均分配给不同的Broker
  14.                     if (latencyFaultTolerance.isAvailable(mq.getBrokerName())) {
  15.                         if (null == lastBrokerName || mq.getBrokerName().equals(lastBrokerName))
  16.                             return mq;
  17.                     }
  18.                 }
  20.                 final String notBestBroker = latencyFaultTolerance.pickOneAtLeast();
  21.                 int writeQueueNums = tpInfo.getQueueIdByBroker(notBestBroker);
  22.                 if (writeQueueNums > 0) {
  23.                     //这里计算也还是自增取模
  24.                     final MessageQueue mq = tpInfo.selectOneMessageQueue();
  25.                     if (notBestBroker != null) {
  26.                         mq.setBrokerName(notBestBroker);
  27.                         mq.setQueueId(tpInfo.getSendWhichQueue().getAndIncrement() % writeQueueNums);
  28.                     }
  29.                     return mq;
  30.                 } else {
  31.                     latencyFaultTolerance.remove(notBestBroker);
  32.                 }
  33.             } catch (Exception e) {
  34.                 log.error("Error occurred when selecting message queue", e);
  35.             }
  37.             return tpInfo.selectOneMessageQueue();
  38.         }
  40.         return tpInfo.selectOneMessageQueue(lastBrokerName);
  41.     }

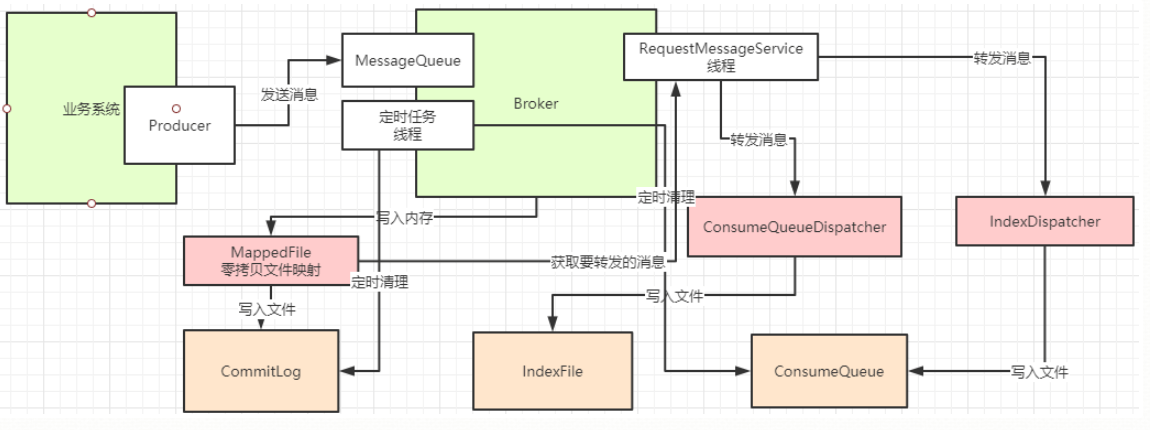

5：消息存储

方法入口： DefaultMessageStore.putMessage
最终存储的文件：

  1. commitLog：消息存储目录
    broker写入消息的实际接口，
    会把消息追加到MappedFile内存，不是直接写入磁盘
    串行化的
  2. config：运行期间一些配置信息
  3. consumerqueue：消息消费队列存储目录
    commitlog写入后，后台线程reputMessageService会拉去commitlog的最新消息，
    分别转发到ComsumeQueue和indexFile
    如果宕机，会存在不一致问题
    DefaultMappedStore #load提供恢复方法

文件同步刷盘，异步刷盘
入口CommitLog.putMessage -> CommitLog.handleDiskFlush
是否启动对外内存：TransientStorePoolEnable
如果开启会申请一个commitlog大小文件一致的内存

  1. index：消息索引文件存储目录
  2. abort：如果存在改文件寿命Broker非正常关闭
    过期文件删除
    入口：
    DefaultMessageStore.addScheduleTask -> DefaultMessageStore.this.cleanFilesPeriodically()
    会检查commitlog，comsumerQueue,超过72小时会删除
  3. checkpoint：文件检查点，存储CommitLog文件最后一次刷盘时间戳、consumerquueue最后一次刷盘时间，index索引文件最后一次刷盘时间戳。

RocketMQ文件包括：

  1. commitlog:消息文件
  2. comsumerQueue:消息消费队列文件
  3. IndexFile:hash索引文件
  4. CheckPoint:检测点文件
  5. abort：关闭异常文件

MappedFile:涉及零拷贝的实现

6：消费者

集群模式
广播模式
推模式：DefaultMQPushConsumerImpl
拉模式
消息顺序：只支持一个队列上的局部消息顺序
ConsumeMessageOrderlyService 使用加锁机制保证
RebalanceImpl：负载均衡，

启动：

DefaultMQPushConsumer.start方法
DefaultMQPushConsumerImpl
客户断mQClientFactory 主要是启动了一大堆的服务

消息拉取

拉模式：PullMessageService
messageQueue：负责拉取消息，
processQueue：拉取的消息存在processQueue
长轮训拉取机制
配置项longPollingEnable=true开启长轮训模式
PullMessageProcessor#processRequest()

  1.                 case ResponseCode.PULL_NOT_FOUND:
  3.                     if (brokerAllowSuspend && hasSuspendFlag) {
  4.                         long pollingTimeMills = suspendTimeoutMillisLong;
  5.                         //K2 消息长轮询
  6.                         if (!this.brokerController.getBrokerConfig().isLongPollingEnable()) {
  7.                             pollingTimeMills = this.brokerController.getBrokerConfig().getShortPollingTimeMills();
  8.                         }
  10.                         String topic = requestHeader.getTopic();
  11.                         long offset = requestHeader.getQueueOffset();
  12.                         int queueId = requestHeader.getQueueId();
  13.                         //没有拉取到消息，就再创建一个拉取请求
  14.                         PullRequest pullRequest = new PullRequest(request, channel, pollingTimeMills,
  15.                             this.brokerController.getMessageStore().now(), offset, subscriptionData, messageFilter);
  16.                         //将请求放入ManyRequestPull请求队列
  17.                         this.brokerController.getPullRequestHoldService().suspendPullRequest(topic, queueId, pullRequest);
  18.                         response = null;
  19.                         break;
  20.                     }

PullRequestHoldService会每个五秒查看是否有新消息，
NotifyMessageArrivingListener监听机制：

  1.                                 if (dispatchRequest.isSuccess()) {
  2.                                  if (size > 0) {
  3.                                      //分发CommitLog写入消息
  4.                                      DefaultMessageStore.this.doDispatch(dispatchRequest);
  5.                                      //K2 长轮询： 如果有消息到了主节点，并且开启了长轮询。
  6.                                      if (BrokerRole.SLAVE != DefaultMessageStore.this.getMessageStoreConfig().getBrokerRole()
  7.                                          && DefaultMessageStore.this.brokerConfig.isLongPollingEnable()) {
  8.                                          //唤醒NotifyMessageArrivingListener的arriving方法，进行一次请求线程的检查
  9.                                          DefaultMessageStore.this.messageArrivingListener.arriving(dispatchRequest.getTopic(),
  10.                                              dispatchRequest.getQueueId(), dispatchRequest.getConsumeQueueOffset() + 1,
  11.                                              dispatchRequest.getTagsCode(), dispatchRequest.getStoreTimestamp(),
  12.                                              dispatchRequest.getBitMap(), dispatchRequest.getPropertiesMap());
  13.                                     }

负责均衡

RebalanceService 负责客户端负责聚恒
RebalanceImpl
consumer的allocateMessageQueueStrategy属性来选择。

五种策略：

  1. AllocateMessageQueueAveragely，最常用，平均分
  2. AllocateMessageQueueAveragelyByCircle平均轮训分配
    是把MessageQueue按照组内消费平均轮训

7：延迟消息

入口scheduleMessageService
start方法 有个CAS锁，只有一个线程进行消息搬运
可以在这个地方进行改写
写入的消息会转入SCHEDULE_TOPIC_XXXX这个Topic
默认是18个级别的队列
入口：CommitLog.putMessage
ScheduleMessageService会每隔1秒钟执行一个executeOnTimeup任务
将消息从延迟队列中写入正常Topic中
入口：ScheduleMessageService#DeliverDelayedMessageTimerTask.executeOnTimeup

ConsumeMessageOrderlyService.
