【总结】

1. 本节中对apb_watchdog的递减计数功能：通过在seq中对寄存器模型的值进行配置来实现；
2. 实现了对中断信号INT的复位功能，在中断测试中嵌套seq来等到中断信号；这些被嵌套的sequence放在了element_sequence中。
3. base_virt_sequence和element_sequence是协调与被协调测试场景的关系，两者没有继承关系，但是将一些底层硬件信号线的修改放到element_sequence中可以方便之后对环境的复用；
4. 中断的seq和base_virt_seq之间具有继承关系。
5. 通过一些定向的测试来理解硬件的行为，然后再写scoreboard。

回顾状态机可以发现在没有reprogram的情况下计数器会不断减小直至0，如果enable信号为高，那么int信号会被拉起，否则就开始新一轮的重新计数。

5.1 测试watchdog计数递减功能

5.1.1 sequence&test一侧代码

:::info （1）在test中添加apb_watchdog_countdown_test.sv；
（2）在seq_lib中添加apb_watchdog_countdown_virt_seq.sv；
（3）在seq_lib.svh中导入virt_seq文件；
（4）同样，在tests.svh中导入test.sv文件 :::

`ifndef APB_WATCHDOG_COUNTDOWN_TEST_SV
`define APB_WATCHDOG_COUNTDOWN_TEST_SV
class apb_watchdog_countdown_test extends apb_watchdog_base_test;
  `uvm_component_utils(apb_watchdog_countdown_test)
  function new(string name = "apb_watchdog_countdown_test", uvm_component parent);
    super.new(name, parent);
  endfunction
  function void build_phase(uvm_phase phase);
    super.build_phase(phase);
  endfunction
  task run_phase(uvm_phase phase);
    apb_watchdog_countdown_virt_seq seq = apb_watchdog_countdown_virt_seq::type_id::create("this");
    super.run_phase(phase);
    phase.raise_objection(this);
    seq.start(env.virt_sqr);
    phase.drop_objection(this);
  endtask
endclass
`endif //APB_WATCHDOG_COUNTDOWN_TEST_SV

当Load寄存器拿到一个新的数值以后，会立刻开始递减。

:::info （5）编辑apb_watchdog_countdown_virt_seq：

• 向WDOGLOAD寄存器中写入数据，随后将它读出来；
• 将WDOGVALUE寄存器中的数据也读出来, ::: ``verilogifndef APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV `define APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

class apb_watchdog_countdown_virt_seq extends apb_watchdog_base_virt_seq;

`uvm_object_utils(apb_watchdog_countdown_virt_seq)

function new(string name = “apb_watchdog_countdown_virt_seq”); super.new(name); endfunction

virtual task body(); super.body(); uvm_info("body","Entered...",UVM_LOW) rgm.WDOGLOAD.write(status, 'hFF); repeat(10) begin rgm.WDOGLOAD.read(status, rd_val);uvm_info(“REGVALUE”, $sformatf(“APB WDOGLOAD IS %0x”, rd_val), UVM_LOW) rgm.WDOGVALUE.read(status, rd_val); `uvm_info(“REGVALUE”, $sformatf(“APB WDOGVALUE IS %0x”, rd_val), UVM_LOW) end endtask

endclass

`endif //APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

<a name="NsJpr"></a>
## 【调试及结果】
```shell
make elab
make run GUI=1 TESTNAME=apb_watchdog_countdown_test &

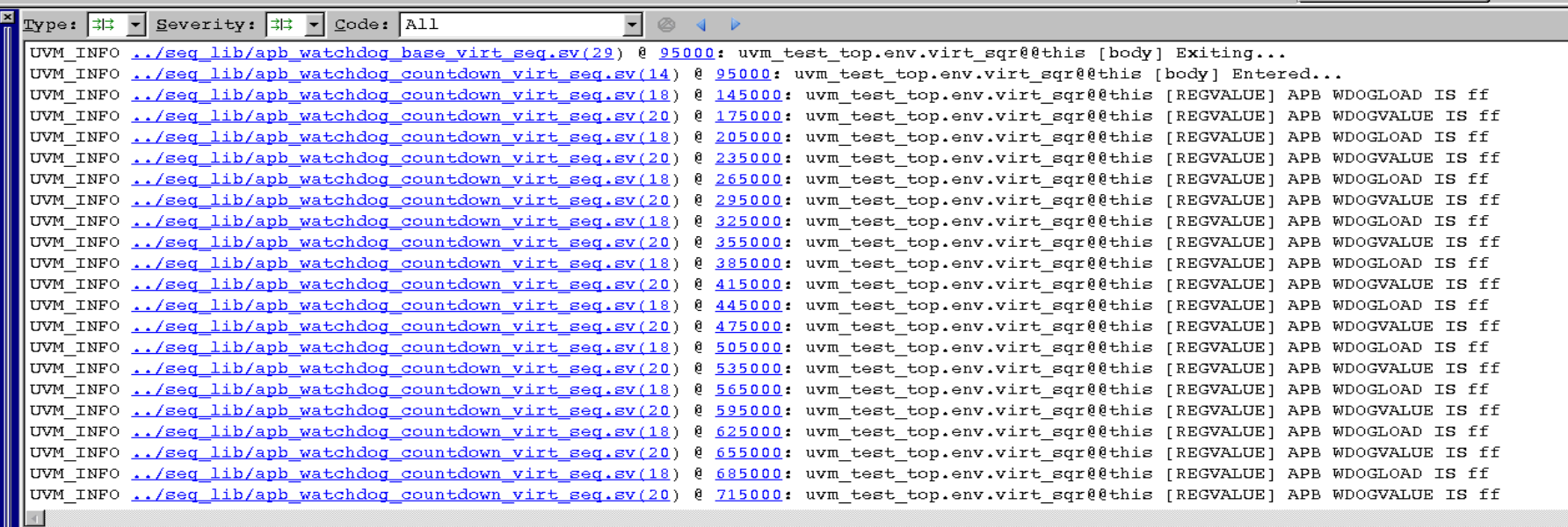

WDOGLOAD和WDOGVALUE的值都是ff，对寄存器的配置成功但是递减的功能没有实现。

通过查看设计文件，发现是reg_count值没有发生变化，因此可以从硬件一侧查看驱动逻辑：

双击DUT-u_apb_watchdog_frc中的reg_count，进一步展开可以看到是由count_mux2驱动的。

计数器运行的两个条件：

1. watchdog被使能且计数器没有停止；
2. 一个新的值被加载。

本次测试中的wdog_int_en信号为0，也就是int没有被使能，因此前面的条件不满足，只能保持为reg_count这个值，所以count_mux2的值没有变化。

计数器真正完成递减的逻辑在count_mux1中。

重新查阅文档以后发现enable值需要设置为高才能使能计数和中断功能。

5.2 测试watchdog中断拉起功能

5.2.1 更新sequence一侧代码

:::info 对apb_watchdog_countdown_virt_seq.sv重新编辑，添加enable信号后再进行调试 :::

`ifndef APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
`define APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
  class apb_watchdog_countdown_virt_seq extends apb_watchdog_base_virt_seq;
    `uvm_object_utils(apb_watchdog_countdown_virt_seq)
    function new(string name = "apb_watchdog_countdown_virt_seq");
      super.new(name);
    endfunction
    virtual task body();
      super.body();
      `uvm_info("body","Entered...",UVM_LOW)
       // Enable apb_watchdog_reg and its interrupt generation
     rgm.WDOGCONTROL.INTEN.set(1'b1);
     rgm.WDOGCONTROL.update(status);
     rgm.WDOGLOAD.write(status, 'hFF);
      repeat(10) begin
          rgm.WDOGLOAD.read(status, rd_val);
          `uvm_info("REGVALUE", $sformatf("APB WDOGLOAD IS %0x", rd_val), UVM_LOW)
          rgm.WDOGVALUE.read(status, rd_val);
          `uvm_info("REGVALUE", $sformatf("APB WDOGVALUE IS %0x", rd_val), UVM_LOW)
      end
        #20ns;
        `uvm_info("body", "EXited...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

【注】对寄存器模型中寄存器的值进行修改

1. 可以对寄存器模型中的某一个寄存器直接使用write方法对寄存器的值进行修改；
2. 也可以使用set对寄存器中某一个域的值进行配置；
3. 无论采用什么方法，都需要最后做寄存器的update()。

【调试及结果】

波形如上图所示

• 可以看到在count_mux2信号中，一个信号的完整发送需要50ns，1us可以发送20周期的数据；
• 配置的WDOGLOAD的值是’FF也就是255，如果要将所有的数据发送完毕需要不到12.75ns。
• 因此在12.75ns的位置有一个carry_msb的信号的拉高；
• 同时在该位置寄存器当前读取的值减小为0并重新从FF开始向下递减。

同时可以在WDOG的信号线上看到INT信号线也拉高了，这个中断信号不会自己拉低，除非重新进行配置。

5.3 element sequence创建（测试拉起INT和擦除功能）

5.3.1 中断的处理

:::warning 🔔【思考】

1. 在之前已经完成了简单的计数递减的功能并在信号线上造成了一个INT信号，那么如何等待这个中断并对其擦除呢？我们选择在element_seqs中对其做进一步处理。
2. 可以在哪里等待这个中断？

测试用例中等待，等待中断信号以后可以擦除。 :::

5.3.2 建立等待中断的目录element_seqs

:::info

1. 在seq_lib中添加elem_seqs；
2. 在elem_seqs中添加：
   1. apb_watchdog_element_base_seq.sv（继承uvm_sequence）
   2. apb_watchdog_reg_intr_wait_clear.sv （清除int信号）
   3. apb_watchdog_reg_enable_intr.sv （使能信号）
   4. apb_watchdog_reg_loadcount.sv （设置计数值）
3. 在elem_seqs中添加apb_watchdog_element_sequences.svh

4. 在.svh文件中导入所有的sv文件 ::: ``verilogifndef APB_WATCHDOG_ELEMENT_SEQUENCES_SVH `define APB_WATCHDOG_ELEMENT_SEQUENCES_SVH

   include "apb_watchdog_element_base_seq.sv"include “apb_watchdog_reg_enable_intr.sv” include "apb_watchdog_reg_loadcount.sv"include “apb_watchdog_reg_intr_wait_clear.sv”

`endif //APB_WATCHDOG_ELEMENT_SEQUENCES_SVH

:::info
5. 编辑apb_watchdog_element_base_seq.sv
:::
```verilog
`ifndef APB_WATCHDOG_ELEMENT_BASE_SEQ_SV
`define APB_WATCHDOG_ELEMENT_BASE_SEQ_SV
  class apb_watchdog_element_base_seq extends uvm_sequence;
    apb_watchdog_config cfg;
    virtual apb_watchdog_if vif;
    apb_watchdog_rgm rgm;
    bit [31:0] rd_val, wr_val;
    uvm_status_e status;
    `uvm_object_utils(apb_watchdog_element_base_seq)
    `uvm_declare_p_sequencer(apb_watchdog_virtual_sequencer)
    function new(string name = "apb_watchdog_element_base_seq");
      super.new(name);
    endfunction
    virtual task body();
      `uvm_info("body","Entered...",UVM_LOW)
      //Get cfg from p_sequencer
      cfg = p_sequencer.cfg;
      vif = cfg.vif;
      rgm = cfg.rgm;
      `uvm_info("body","Exiting...",UVM_LOW)
    endtask
    virtual function void compare_data(logic[31:0] val1, logic[31:0] val2);
      cfg.seq_check_count++;
     if(val1 === val2)
       `uvm_info("CMPSUC", $sformatf("val1 'h%0x === val2 'h%0x", val1, val2), UVM_LOW)
     else begin
       cfg.seq_check_error++;
       `uvm_error("CMPSUC", $sformatf("val1 'h%0x !== val2 'h%0x", val1, val2))
     end
    endfunction
  endclass
`endif //APB_WATCHDOG_ELEMENT_BASE_SEQ_SV

:::info

1. 在seq_lib.svh中导入elem_seqs.svh文件；

2. 修改makefile（原因是在seq_lib中添加了elem_seqs.svh文件，需要修改文件的路径来进行查找）； ::: ``verilogifndef APB_WATCHDOG_SEQ_LIB_SVH `define APB_WATCHDOG_SEQ_LIB_SVH

   include "apb_watchdog_element_sequences.svh"include “apb_watchdog_base_virt_seq.sv” include "apb_watchdog_integration_virt_seq.sv"include “apb_watchdog_regacc_virt_seq.sv” include "apb_watchdog_apbacc_virt_seq.sv"include “apb_watchdog_countdown_virt_seq.sv”

`endif //APB_WATCHDOG_SEQ_LIB.SVH

> 注意apb_watchdog_elemanet_sequences.svh必须在apb_watchdog_base_virt_seq.sv前面，因为后者是一个virtual sequence，协调了顶层的测试场景，将element_seq也包含在内，所以必须先编译element_sequence。
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1653567567274-47293c5a-b503-4e03-8886-7d0c096eac4b.png#clientId=u967f55f0-4ec5-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=61&id=ue5245e9f&margin=%5Bobject%20Object%5D&name=image.png&originHeight=114&originWidth=1925&originalType=binary&ratio=1&rotation=0&showTitle=false&size=44693&status=done&style=none&taskId=u7496675c-56ad-494b-90aa-cb2164676b6&title=&width=1026.6666666666667)
> 在需要查找的目录中添加elem_seqs文件夹
<a name="PSRc7"></a>
## 5.3.3 编辑中断序列&加载寄存器序列&清除中断序列
:::info
1. 编辑apb_watchdog_reg_enable_intr.sv并给定enable信号的设置和更新
:::
```verilog
`ifndef APB_WATCHDOG_REG_ENABLE_INTR_SV
`define APB_WATCHDOG_REG_ENABLE_INTR_SV
  class apb_watchdog_reg_enable_intr extends apb_watchdog_element_base_seq;
    `uvm_object_utils(apb_watchdog_reg_enable_intr)
    function new(string name = "apb_watchdog_reg_enable_intr");
      super.new(name);
    endfunction
    task body();
     super.body();
     `uvm_info("body", "Entered...", UVM_LOW)
     rgm.WDOGCONTROL.INTEN.set(1'b1);
     rgm.WDOGCONTROL.update(status);
     `uvm_info("body", "Exiting...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_REG_ENABLE_INTR

:::info

1. 编辑apb_watchdog_reg_loadcount.sv文件并给定load值的区间（以软约束的形式） ::: ``verilogifndef APB_WATCHDOG_REG_LOADCOUNT_SV `define APB_WATCHDOG_REG_LOADCOUNT_SV

   class apb_watchdog_reg_loadcount extends apb_watchdog_element_base_seq;

   rand bit[31:0] load_val; constraint load_cstr{ soft load_val inside {[‘h1:’hFFFF]}; }

   `uvm_object_utils(apb_watchdog_reg_loadcount)

   function new(string name = “apb_watchdog_reg_loadcount”); super.new(name); endfunction

   task body(); super.body(); uvm_info("body", "Entered...", UVM_LOW) rgm.WDOGLOAD.write(status, load_val);uvm_info(“body”, “Exiting…”, UVM_LOW) endtask endclass

`endif //APB_WATCHDOG_REG_LOADCOUNT

:::info
3. 编辑apb_watchdog_reg_intr_wait_clear.sv（擦除intr信号）
   1. 添加delay，在等到delay的若干拍以后对int信号进行擦除；
   1. 添加intval这样一个信号的间隔期；
   1. 等待int的办法：
      1. signal的int；
      1. interrupt status寄存器中的int
:::
```verilog
`ifndef APB_WATCHDOG_REG_INTR_WAIT_CLEAR_SV
`define APB_WATCHDOG_REG_INTR_WAIT_CLEAR_SV
  class apb_watchdog_reg_intr_wait_clear extends apb_watchdog_element_base_seq;
    rand int delay;//注意这里是int类型
    rand int intval;
    constraint load_cstr {
      soft intval inside {[10:100]};
      soft delay inside {[1:10]};
    }
    `uvm_object_utils(apb_watchdog_reg_intr_wait_clear)
    function new(string name = "apb_watchdog_reg_intr_wait_clear");
      super.new(name);
    endfunction
    task body();
     super.body();
     `uvm_info("body", "Entered...", UVM_LOW)
     // Wait for apb_watchdog_reg_int triggerd
     forever begin
      rgm.WDOGMIS.mirror(status);
      if(rgm.WDOGMIS.INT.get()) break;
      repeat(intval) @(posedge vif.apb_clk);
     end
     repeat(delay) @(posedge vif.apb_clk);
      rgm.WDOGINTCLR.INTCLR.set('h1);//擦除INT信号
     rgm.WDOGINTCLR.update(status);
     `uvm_info("body", "Exiting...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_REG_INTR_WAIT_CLEAR

等待interrupt：

• 如果等到了，break即可；
• 如果没有等到，那么在intval的时间段以内要继续等。

由于reg_intr_wait_clear继承于base_virt_seq，它可以通过p_sequencer获取到vif，因此可以等待apb_clk时钟。

5.3.4 将测试序列的句柄集中到base_virt_seq中

`ifndef APB_WATCHDOG_BASE_VIRT_SEQ_SV
`define APB_WATCHDOG_BASE_VIRT_SEQ_SV
  class apb_watchdog_base_virt_seq extends uvm_sequence;
    apb_master_single_write_sequence     apb_wr_seq;
    apb_master_single_read_sequence      apb_rd_seq;
    apb_master_write_read_sequence       apb_wr_rd_seq;
    apb_watchdog_reg_enable_intr         reg_en_intr;
    apb_watchdog_reg_intr_wait_clear     reg_intr_wait_clear;
    apb_watchdog_reg_loadcount           reg_loadcount;
    apb_watchdog_config cfg;
    virtual apb_watchdog_if vif;
    apb_watchdog_rgm rgm;
    bit [31:0] rd_val, wr_val;
    uvm_status_e status;
    `uvm_object_utils(apb_watchdog_base_virt_seq)
    `uvm_declare_p_sequencer(apb_watchdog_virtual_sequencer)
    function new(string name = "apb_watchdog_base_virt_seq");
      super.new(name);
    endfunction
    virtual task body();
    `uvm_info("body","Entered...",UVM_LOW)
      //Get cfg from p_sequencer
      cfg = p_sequencer.cfg;
      vif = cfg.vif;
      rgm = cfg.rgm;
    `uvm_info("body","Exiting...",UVM_LOW)
    endtask
    virtual function void compare_data(logic[31:0] val1, logic[31:0] val2);
      cfg.seq_check_count++;
     if(val1 === val2)
       `uvm_info("CMPSUC", $sformatf("val1 'h%0x === val2 'h%0x", val1, val2), UVM_LOW)
     else begin
      cfg.seq_check_error++;
       `uvm_error("CMPSUC", $sformatf("val1 'h%0x !== val2 'h%0x", val1, val2))
     end
    endfunction
  endclass
`endif //APB_WATCHDOG_BASE_VIRT_SEQ

5.3.5 编辑apb_watchdog_countdown_virt_seq中的body部分

:::info

• 更改原来对寄存器模型中寄存器域的值配置的方式；

• 在body()部分中改用宏来发送序列 ::: ``verilogifndef APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV `define APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

  class apb_watchdog_countdown_virt_seq extends apb_watchdog_base_virt_seq;

  `uvm_object_utils(apb_watchdog_countdown_virt_seq)

  function new(string name = “apb_watchdog_countdown_virt_seq”);

  super.new(name);

  endfunction

  virtual task body();

  super.body();
  `uvm_info("body","Entered...",UVM_LOW)
   // Enable apb_watchdog_reg and its interrupt generation
   `uvm_do(apb_wdg_reg_en_intr)
   // Get load_val
   `uvm_do_with(apb_wdg_reg_loadcount, {load_val == 'hFF;})
   // Get clear signal
   `uvm_do_with(apb_wdg_reg_intr_wait_clear, {intval == 50; delay == 1;})
   //--rgm.WDOGCONTROL.INTEN.set(1'b1);
   //--rgm.WDOGCONTROL.update(status);
   //--rgm.WDOGLOAD.write(status, 'hFF);
   //repeat(10) begin
   //   rgm.WDOGLOAD.read(status, rd_val);
   //   `uvm_info("REGVALUE", $sformatf("APB WDOGLOAD IS %0x", rd_val), UVM_LOW)
   //   rgm.WDOGVALUE.read(status, rd_val);
   //   `uvm_info("REGVALUE", $sformatf("APB WDOGVALUE IS %0x", rd_val), UVM_LOW)
   //end
   // #20us;
    `uvm_info("body", "EXited...", UVM_LOW)

  endtask

  endclass

`endif //APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

> apb_watchdog_countdown_virt_seq继承于父类apb_watchdog_element_base_seq，所以它的句柄也是挂载到了virt_sqr上，因此可以使用`uvm_do。
<a name="zuiPQ"></a>
# 【验证结构框图】
![](https://cdn.nlark.com/yuque/0/2022/jpeg/22348254/1653661296044-181995cd-f038-4dc5-9ea7-6669a08b1173.jpeg)
<a name="LDkKh"></a>
## 【调试及结果】
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1653658062605-1a259e2f-7ad9-451b-b966-3983dcaa671c.png#clientId=ubddadbd5-0db7-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=1024&id=u1fc39003&margin=%5Bobject%20Object%5D&name=image.png&originHeight=1920&originWidth=3638&originalType=binary&ratio=1&rotation=0&showTitle=false&size=462239&status=done&style=none&taskId=u9c9ad2bc-a01b-4efe-89de-c6303d4168b&title=&width=1940.2666666666667)
> 与5.2节中的实验结果相同，在12.975ns时INT信号拉高。
---
<a name="LCZ2v"></a>
# 5.4 中断功能关闭测试
> 【思考1】
> watchdog load到value以后会开始进行技术递减，当递减到0以后INT信号会拉高，重新load值并进行递减，如果对INT信号不进行擦除的话是一个什么样的过程呢？
:::info
修改测试激励apb_watchdog_countdown_virt_seq.sv，不再擦除INT信号。
:::
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1653727682384-9259ecb0-f752-4b5a-ad5a-acee278b6ca9.png#clientId=u1d30581c-a821-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=968&id=ubf96d791&margin=%5Bobject%20Object%5D&name=image.png&originHeight=1815&originWidth=3450&originalType=binary&ratio=1&rotation=0&showTitle=false&size=291787&status=done&style=none&taskId=ue02582df-6bd0-42b2-805a-43c041a2a6e&title=&width=1840)<br />对波形进行查看，再不进行INT信号复位的时候，Watchdog会重新load value值并向下开始计数。
---
<a name="qYWQI"></a>
# 5.5 测试对CLR值任意写入的功能
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1653732452411-d43815c7-3bc4-4e5c-a91f-a685056ccb34.png#clientId=uc0931169-7bcb-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=140&id=uaf7b41d2&margin=%5Bobject%20Object%5D&name=image.png&originHeight=262&originWidth=2037&originalType=binary&ratio=1&rotation=0&showTitle=false&size=46863&status=done&style=none&taskId=u88487a71-3cb7-4bb3-ade2-5ce88b93bfe&title=&width=1086.4)
> 【思考2】
> 功能描述文档中提到对WDOGINTCLR中写入任意一个数值都会导致watchdog重新读取数据并开始递减，随机在任意时刻写入CLR来清楚INT信号，观察计数是否是不断擦掉然后重新开始计数
:::info
编辑apb_watchdog_countdown_virt_seq.sv
:::
```verilog
`ifndef APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
`define APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
  class apb_watchdog_countdown_virt_seq extends apb_watchdog_base_virt_seq;
    `uvm_object_utils(apb_watchdog_countdown_virt_seq)
    function new(string name = "apb_watchdog_countdown_virt_seq");
      super.new(name);
    endfunction
    virtual task body();
      super.body();
      `uvm_info("body","Entered...",UVM_LOW)
       // Enable apb_watchdog_reg and its interrupt generation
       `uvm_do(reg_en_intr)
       // Get load_val
       `uvm_do_with(reg_loadcount, {load_val == 'hFF;})
       // Get clear signal
       `uvm_do_with(reg_intr_wait_clear, {intval == 50; delay inside {30, 40};})
       //--rgm.WDOGCONTROL.INTEN.set(1'b1);
       //--rgm.WDOGCONTROL.update(status);
       //--rgm.WDOGLOAD.write(status, 'hFF);
       //repeat(10) begin
       //   rgm.WDOGLOAD.read(status, rd_val);
       //   `uvm_info("REGVALUE", $sformatf("APB WDOGLOAD IS %0x", rd_val), UVM_LOW)
       //   rgm.WDOGVALUE.read(status, rd_val);
       //   `uvm_info("REGVALUE", $sformatf("APB WDOGVALUE IS %0x", rd_val), UVM_LOW)
       //end
       #20us;
        `uvm_info("body", "EXited...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

:::info 修正apb_watchdog_reg_intr_wait_clr.sv中的clk信号 :::

`ifndef APB_WATCHDOG_REG_INTR_WAIT_CLEAR_SV
`define APB_WATCHDOG_REG_INTR_WAIT_CLEAR_SV
  class apb_watchdog_reg_intr_wait_clear extends apb_watchdog_element_base_seq;
    rand int delay;
    rand int intval;
    constraint load_cstr {
      soft intval inside {[10:100]};
      soft delay inside {[1:10]};
    }
    `uvm_object_utils(apb_watchdog_reg_intr_wait_clear)
    function new(string name = "apb_watchdog_reg_intr_wait_clear");
      super.new(name);
    endfunction
    task body();
     super.body();
     `uvm_info("body", "Entered...", UVM_LOW)
     // Wait for apb_watchdog_reg_int triggerd
     forever begin
      rgm.WDOGMIS.mirror(status);
      if(rgm.WDOGMIS.INT.get()) break;
      repeat(intval) @(posedge vif.apb_clk);
     end
     repeat(delay) @(posedge vif.wdg_clk);
     rgm.WDOGINTCLR.INTCLR.set('h1);
     rgm.WDOGINTCLR.update(status);
     `uvm_info("body", "Exiting...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_REG_INTR_WAIT_CLEAR

擦除INT信号必须在INT信号拉高以后的若干拍进行，所以时钟必须是wdg_clk而不是apb_clk。

根据波形可以看到在INT拉高的若干拍以后被CLR重新设置为0，计数器reload并从FF重新开始向下计数。

5.6 两次CLR测试

`ifndef APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
`define APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
  class apb_watchdog_countdown_virt_seq extends apb_watchdog_base_virt_seq;
    `uvm_object_utils(apb_watchdog_countdown_virt_seq)
    function new(string name = "apb_watchdog_countdown_virt_seq");
      super.new(name);
    endfunction
    virtual task body();
      super.body();
      `uvm_info("body","Entered...",UVM_LOW)
       // Enable apb_watchdog_reg and its interrupt generation
       `uvm_do(reg_en_intr)
       // Get load_val
       `uvm_do_with(reg_loadcount, {load_val == 'hFF;})
       // Get clear signal
       repeat(2) `uvm_do_with(reg_intr_wait_clear, {intval == 50; delay inside {30, 40};})
       wait_int_released();
       #10us;
       `uvm_info("body", "EXited...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

对INT信号进行时两次擦除，并在第二次擦除以后的1us停止采样。

仿真结束后再跑1us停止结束可以在test一层中使用其他的函数来实现

`ifndef APB_WATCHDOG_BASE_TEST_SV
`define APB_WATCHDOG_BASE_TEST_SV
virtual class apb_watchdog_base_test extends uvm_test;
    apb_watchdog_config cfg;
    apb_watchdog_env env;
    apb_watchdog_rgm rgm;
    function new(string name = "apb_watchdog_base_test", uvm_component parent);
      super.new(name, parent);
    endfunction
   ...
    task run_phase(uvm_phase phase);
      super.run_phase(phase);
      phase.phase_done.set_drain_time(this, 1us);
      phase.raise_objection(this);
      do_init_clks();
      do_init_regs();
      phase.drop_objection(this);
    endtask
    ...
endclass
`endif //APB_WATCHDOG_BASE_TEST

在test层的run_phase中可以使用set_drain_time来实现添加仿真结束后延迟的作用。

【调试及结果】

波形图可以看出，还没有等到第二次的CLR信号就已经采样结束了。

在apb_watchdog_countdown_virt_seq中设置断点，结果在第一次，寄存器已经将CLR信号配置为1，通过update(status)更新以后寄存器中的设计值已经默认1，没有拉低再拉高的信号出现。因此必须使用write来修改寄存器的实际值。 :::danger 【思考】

1. 对于RO和WO这种寄存器而言，必须读回来然后再写入需要的数据；

2. 对于配置寄存器（configuration）而言，可以使用update的形式来进行配置。 ::: :::info 修改apb_watchdog_reg_intr_wait_clear.sv ::: ``verilogifndef APB_WATCHDOG_REG_INTR_WAIT_CLEAR_SV `define APB_WATCHDOG_REG_INTR_WAIT_CLEAR_SV

   class apb_watchdog_reg_intr_wait_clear extends apb_watchdog_element_base_seq;

   rand int delay; rand int intval; constraint load_cstr { soft intval inside {[10:100]}; soft delay inside {[1:10]}; } `uvm_object_utils(apb_watchdog_reg_intr_wait_clear)

   function new(string name = “apb_watchdog_reg_intr_wait_clear”); super.new(name); endfunction

   task body(); super.body(); uvm_info("body", "Entered...", UVM_LOW) // Wait for apb_watchdog_reg_int triggerd forever begin rgm.WDOGMIS.mirror(status); if(rgm.WDOGMIS.INT.get()) break; repeat(intval) @(posedge vif.apb_clk); end repeat(delay) @(posedge vif.wdg_clk); rgm.WDOGINTCLR.write(status, 1'b1);uvm_info(“body”, “Exiting…”, UVM_LOW) endtask endclass

`endif //APB_WATCHDOG_REG_INTR_WAIT_CLEAR

![vmware_QhdVSiQewh.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1653987582223-3d142ed5-0c59-4fa5-b5a4-0411fa50f02c.png#clientId=u1d8ab3cd-68e4-4&crop=0&crop=0&crop=1&crop=1&from=drop&id=ufbcc215d&margin=%5Bobject%20Object%5D&name=vmware_QhdVSiQewh.png&originHeight=855&originWidth=3450&originalType=binary&ratio=1&rotation=0&showTitle=false&size=203968&status=done&style=none&taskId=ufc5c24b8-5a40-4eaf-a1af-04a04764c34&title=)
> 波形图如上，可以看到完成了两次完整的清除INT信号的动作
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1653987409481-1d4f77d0-f0bc-4bd8-af42-da296d868ed0.png#clientId=u1d8ab3cd-68e4-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=465&id=ue9ca2679&margin=%5Bobject%20Object%5D&name=image.png&originHeight=872&originWidth=3456&originalType=binary&ratio=1&rotation=0&showTitle=false&size=258980&status=done&style=none&taskId=u3eb302ec-ca99-4862-83b4-f8c58ed3eb6&title=&width=1843.2)
<a name="sQZKi"></a>
## 5.6.1 测试激励修改
在清除CLR信号以后，此时等待INT信号拉低已经来不及了，需要采用fork_join对seq进行修改：
```verilog
`ifndef APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
`define APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV
  class apb_watchdog_countdown_virt_seq extends apb_watchdog_base_virt_seq;
    `uvm_object_utils(apb_watchdog_countdown_virt_seq)
    function new(string name = "apb_watchdog_countdown_virt_seq");
      super.new(name);
    endfunction
    virtual task body();
      super.body();
      `uvm_info("body","Entered...",UVM_LOW)
       // Enable apb_watchdog_reg and its interrupt generation
       `uvm_do(reg_en_intr)
       // Get load_val
       `uvm_do_with(reg_loadcount, {load_val == 'hFF;})
       // Get clear signal
       repeat(2) begin
         fork
          `uvm_do_with(reg_intr_wait_clear, {intval == 50; delay inside {30, 40};})
          wait_int_released();
         join
       end
       `uvm_info("body", "EXited...", UVM_LOW)
    endtask
  endclass
`endif //APB_WATCHDOG_COUNTDOWN_VIRT_SEQ_SV

此时已经正常能进行两次对INT的CLR操作，且能等到CLR拉低的信号出现。

在29us的时候就已经等到了第二个INT拉低的信号，由于在test中还添加了一个drain time，所以是在30us的时候退出了测试。
