简介

元素（element）——是mesh协议规定的一些通用的功能描述符，通过查看“元素”这个标号，就知道该节点可能具备什么功能！
模型（model）——就是“元素”的实体“对象”

例如，一个灯节点，本身有开关、亮度、色温的功能，而刚好0x0106这个标号的“元素”就是用来描述开关、亮度、色温等功能的！所以该灯节点的程序里面只要注册了0x0106这个标号的元素，别的节点设备通过查看该灯节点的“元素”标号，就可以知道该灯节点“可能”会有开关、亮度、色温等功能！
而该灯节点如果在程序里面以0x0106这个标号的元素来注册了“开关模型”实体，别的节点设备就可以通过对该灯节点的“开关模型”实体进行“读写”操作，从而来控制该灯节点的开关功能！

节点，元素，模型的关系

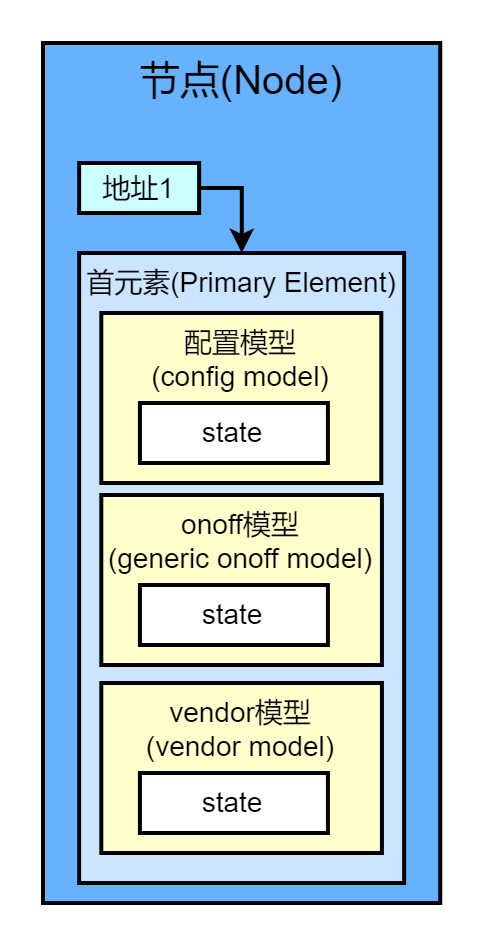

节点，元素，模型的关系如下图：
image.png :::info 图示的节点有3个元素，每个元素都可以代表一组功能，其中功能可以相同，只是用3个元素来作为标记，区分开节点自身的3个“功能区“，例如，一个开关面板，里面有3个独立开关，这样就需要3给元素来描述！

而图示的元素里面，都有2组模型，就代表了这3个元素分别都有2组“功能实体”，例如，开关功能，亮度功能！ :::

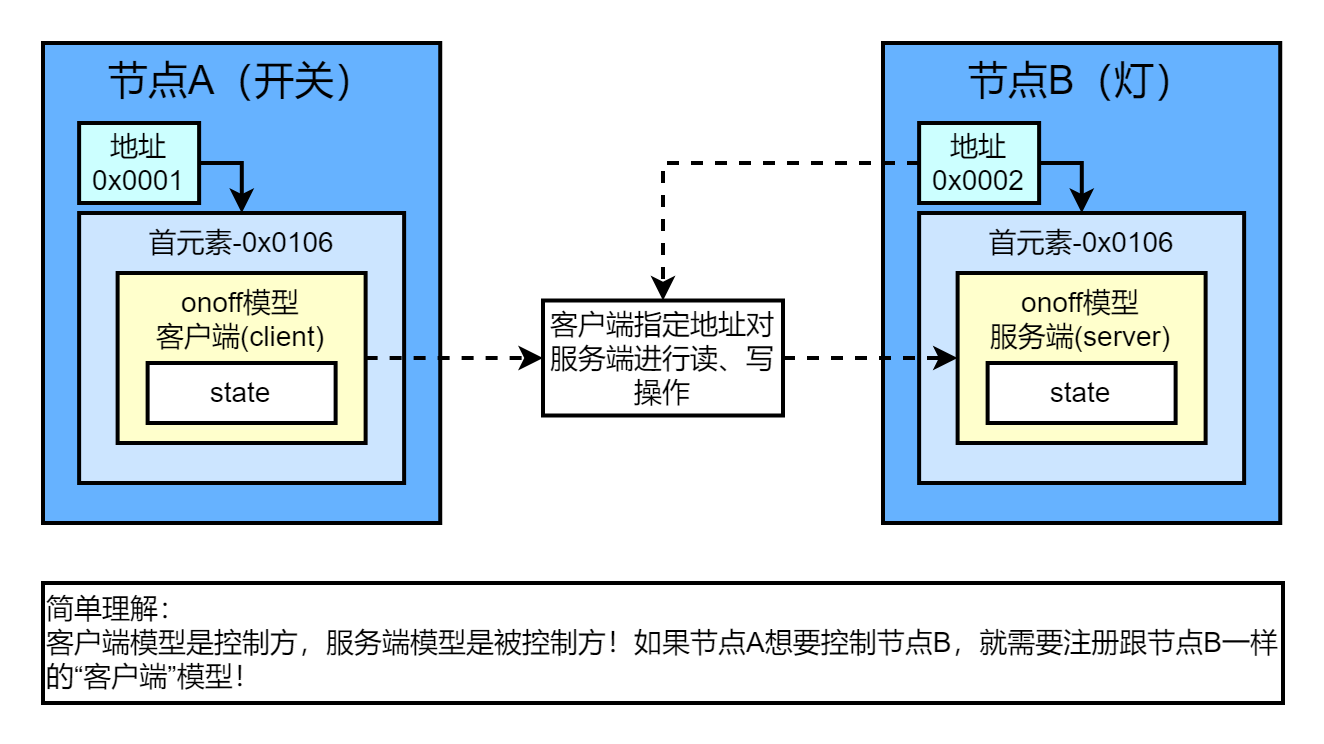

客户端模型，服务端模型的理解

服务端模型和客户端模型！

知道了节点的组成部分有元素和模型之后，还要知道模型有2种模式！其作用如下图所示：

3种模型类型

模型除了模式之外，还有类型！即下面3种类型！

配置模型config_model

配置模型是一个强制应用的模型，是节点首元素里面的一个模型，专门用来配置节点的各种初始化，绑定等功能！

通用模型generic_model

例如onoff这种，sig mesh协议里规定了的通用型模型，各个厂家只的设备之间可以互相通用！

厂家模型vendor_model

就是自定义模型，用来补充通用模型的功能的，厂家可以通过这个模型，来建立属于自己的通信方式！例如，透传！

应用参考

了解了相关概念之后，就可以接着了解，如何应用！
【PHY6252-SDK-blemesh】config模型的应用（配置应用）
【PHY6252-SDK-blemesh】vendor模型的应用示例（透传+publish）
【PHY6252-SDK-blemesh】generic模型的应用示例（订阅、发布）

sdk代码参考

应用流程

  • 定义功能+注册模块（客户端注册客户端的，服务端注册服务端的）
    • 注册回调（用来处理接收响应）
  • 填目标地址，密码appkey

  • 调用api发送

    API位置

  • MS_config_api.h

  • MS_generic_onoff_api.h
  • vendormodel_client.h
  • vendormodel_server.h

    客户端（元素和模型的注册）：

    ```cpp retval = MS_access_create_node(&node_id); / Register Element / /**
    1.   TBD: Define GATT Namespace Descriptions from
    2.   https://www.bluetooth.com/specifications/assigned-numbers/gatt-namespace-descriptors
  1.     Using 'main' (0x0106) as Location temporarily.
  2. */
  3. element.loc = 0x0106;
  4. retval = MS_access_register_element
  5.          (
  6.              node_id,
  7.              &element,
  8.              &element_handle
  9.          );
  12. if (API_SUCCESS == retval)
  13. {
  14.     /* Register Configuration model client */
  15.     retval = UI_register_config_model_client(element_handle);
  16. }
  19. if (API_SUCCESS == retval)
  20. {
  21.     /* Register Generic OnOff model client */
  22.     retval = UI_register_generic_onoff_model_client(element_handle);
  23. }
  26. #ifdef  USE_VENDORMODEL
  29. if (API_SUCCESS == retval)
  30. {
  31.     /* Register Vendor Defined model server */
  32.     retval = UI_register_vendor_defined_model_client(element_handle);
  33. }
  1. <a name="lAema"></a>
  2. ## 服务端（元素和模型的注册）：
  3. ```cpp
  4. etval = MS_access_create_node(&node_id);
  5. /* Register Element */
  6. /**
  7. TBD: Define GATT Namespace Descriptions from
  8. https://www.bluetooth.com/specifications/assigned-numbers/gatt-namespace-descriptors
  11. Using 'main' (0x0106) as Location temporarily.
  12. */
  13. element.loc = 0x0106;
  14. retval = MS_access_register_element
  15.     (
  16.     node_id,
  17.     &element,
  18.     &element_handle
  19.     );
  22. if (API_SUCCESS == retval)
  23. {
  24.     /* Register foundation model servers */
  25.     retval = UI_register_foundation_model_servers(element_handle);
  26. }
  29. if (API_SUCCESS == retval)
  30. {
  31. /* Register Generic OnOff model server */
  32. retval = UI_register_generic_onoff_model_server(element_handle);
  33. }
  36. #ifdef  USE_HSL
  39. if (API_SUCCESS == retval)
  40. {
  41. /* Register Light Lightness model server */
  42. retval = UI_register_light_hsl_model_server(element_handle);
  43. }
  46. #endif
  47. #ifdef  USE_CTL
  50. if (API_SUCCESS == retval)
  51. {
  52. /* Register Light Lightness model server */
  53. retval = UI_register_light_ctl_model_server(element_handle);
  54. }
  57. #endif
  58. #ifdef  USE_SCENE
  61. if (API_SUCCESS == retval)
  62. {
  63. /* Register Light Scene model server */
  64. retval = UI_register_scene_model_server(element_handle);
  65. }
  68. #endif
  69. #ifdef  USE_VENDORMODEL
  72. if (API_SUCCESS == retval)
  73. {
  74.     /* Register Vendor Defined model server */
  75.     retval = UI_register_vendor_defined_model_server(element_handle);
  76. }
