支付订单的核心流程（未接入MQ）

每一次的订单支付成功后，都需要执行一系列的动作，包括

  • 更新订单状态。
  • 扣减库存。
  • 增加积分。
  • 发送优惠劵，发送红包。
  • 发短信。
  • 通知发货。

如果上述的所有操作都是同步执行的话，那可能就会导致处理的时间过长。
比如：

  • 更新订单状态需要30ms；
  • 调用库存服务的接口进行扣减库存需要耗费80ms；
  • 增加积分需要耗费50ms；
  • 发送优惠券需要耗时60ms；
  • 发送短信需要耗费100ms（涉及与第三方短信系统交互，可能性能抖动会达到1秒+）；
  • 通知发货需要耗时500ms（因为涉及到跟第三方物流系统交互以及与仓库管理系统交互，比较耗费时间，可能会性能抖动达到1秒+）。

总共耗时时间就有 30 + 80 + 50 + 60 + 100 + 500 = 820ms。

伪代码逻辑实现

  1. /**
  2.  * 收到订单支付成功的通知
  3.  */
  4. public void payOrderSuccess(Order order) {
  6.     updateOrderStatus(order); // 更新本地订单数据库里的订单状态
  8.     stockService.updateProductStock(order); // 调用库存服务的接口，扣减库存
  10.     creditService.updateCredit(order); // 调用积分库存的接口，增加积分
  12.     marketingService.addVoucher(order); // 调用营销服务的接口，增加优惠券
  14.     pushService.sendMessage(order); // 调用推送服务的接口，发送短信
  16.     warehouseService.deliveryGoods(order); // 调用仓储服务的接口，通知发货
  17. }

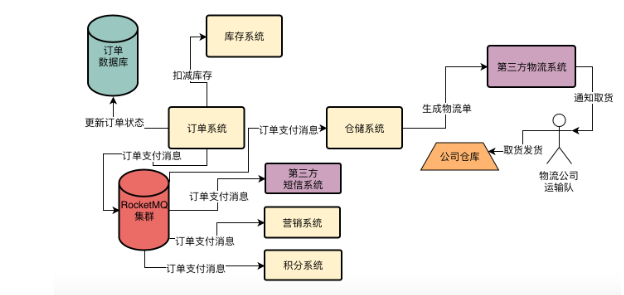

支付订单的核心流程（接入MQ）

在用户支付完毕后，只要执行最核心的更新订单状态以及扣减库存就可以了。然后诸如增加积分、发送优惠券、发送短信、通知发货等操作，都可以通过MQ实现异步化执行。
具体就是，订单系统仅会同步执行更新订单状态和扣减库存这两个关键操作，因为一旦支付成功，只要保证了订单状态变为【已支付】，库存扣减掉，就可以保证核心数据不错乱。然后订单系统接着就会发送一个订单支付的消息给RocketMQ，后面相关的积分系统，营销系统，第三方短信系统，仓储系统，都会从RocketMQ里获取订单支付的消息，然后进行后续的业务逻辑处理。
改造后的执行流程时长：

  • 更新订单状态30ms。
  • 扣减库存80ms。
  • 发送订单支付消息到RocketMQ 10ms。

总耗时时间是 30 + 80 + 10 = 120ms。

对于其他系统（积分系统、营销系统等），都会自己从RocketMQ里去获取订单支付消息执行自己要处理的业务逻辑，不会再影响订单核心链路的性能。

伪代码逻辑实现

  1. <dependency>
  2.     <groupId>org.apache.rocketmq</groupId>
  3.   <artifactId>rocketmq-client</artifactId>
  4.   <version>4.3.0</version>
  5. </dependency>
  1. /**
  2.  * 生产者发送消息到RocketMQ里的一个Topic中
  3.  */
  4. public class RocketMQProducer {
  6.     // 这个是RocketMQ的生产者类，用这个就可以发送消息到RocketMQ
  7.     private static DefaultMQProducer producer;
  9.     static {
  10.         // 这里就是构建一个Producer实例对象
  11.         producer = new DefaultMQProducer("order_producer_group");
  12.         // 这个是为Producer设置NameServer的地址，让他可以拉取路由信息
  13.         // 这样才能知道每个Topic的数据分散在哪些Broker机器上
  14.         // 然后才可以把消息发送到Broker上去
  15.         producer.setNamesrvAddr("localhost:9876");
  16.         // 这里启动一个Producer
  17.         producer.start();
  18.     }
  20.     public static void send(String topic, String message) throws Exception {
  21.         // 这里是构建一条消息对象
  22.         Message msgObj = new Message(
  23.             topic, // 指定发送消息到哪一个Topic上去
  24.             "",    // 消息的Tag
  25.             message.getBytes(RemotingHelper.DEFAULT_CHARSET) // 消息
  26.         );
  28.         // 利用Producer发送消息
  29.         SendResult sendResult = producer.send(msgObj);
  30.         System.out.printf("%s%n", sendResult);
  31.     }
  32. }

Topic是一个逻辑的概念，实际上Topic的数据时分布式存储在Master Broker中的。生产者系统发送一个订单消息过去的时候，会根据一定的负载均衡算法和容错算法把消息发送到一个Broker中去。

  1. /**
  2.  * 消费者系统（积分系统、营销系统、推送系统、仓储系统）
  3.  * 从RocketMQ里消费 “TopicOrderPaySuccess”中的订单消息，然后执行
  4.  * 增加积分、发送优惠券、发送短信、通知发货之类的业务逻辑
  5.  */
  6. public class RocketMQConsumer {
  8.     public static void start() {
  10.         new Thread() {
  12.             public void run() {
  13.                 try {
  14.                     // RocketMQ消费者示例对象
  15.                     // "consumer_group" 之类的就是消费者分组
  16.                     // 一般来说比如积分系统就是 "credit_consumer_group"
  17.                     // 营销系统就是 "marketing_consumer_group"
  18.                     DefaultMQPushConsumer consumer = new DefaultMQPushConsumer("credit_consumer_group");
  19.                     // 这里给消费者设置NameServer的地址
  20.                     // 这样就可以拉取到路由信息，知道Topic的数据在哪些broker上
  21.                     // 然后就可以从对应的broker上拉取数据
  22.                     consumer.setNamesrvAddr("localhost:9876");
  24.                     // 选择订阅 "TopicOrderPaySuccess"的消息
  25.                     // 这样就从这个Topic的broker机器上拉取订单消息过来
  26.                     consumer.subscribe("TopicOrderPaySuccess", "*");
  28.                     // 注册消息监听器来处理拉取到的订单消息
  29.                     // 如果consumer拉取到订单消息，就会回调这个方法交给你处理
  30.                     consumer.registerMessageListener(new MessageListenerConcurrently() {
  32.                         public ConsumeConcurrentlyStatus consumeMessage(
  33.                             List<MesageExt> msgs, ConsumeConcurrentlyContext context
  34.                         ) {
  35.                             // 在这里对获取到的msgs订单消息进行处理
  36.                             // 比如增加积分、发送优惠券、通知发货等等
  37.                             return ConsumeConcurrentlyStatus.CONSUME_SUCCESS;
  38.                         }
  39.                     });
  41.                     // 启动消费者实例
  42.                     consumer.start();
  43.                     System.out.printf("Consumer Started. %n");
  45.                     while(true) { // 别让线程退出，就让创建好的consumer不停消费数据
  46.                         Thread.sleep(1000);
  47.                     }
  49.                 } catch(Exception e) {
  50.                     e.printStackTrace();
  51.                 }
  52.             }
  53.         }.start();
  54.     }
  55. }
