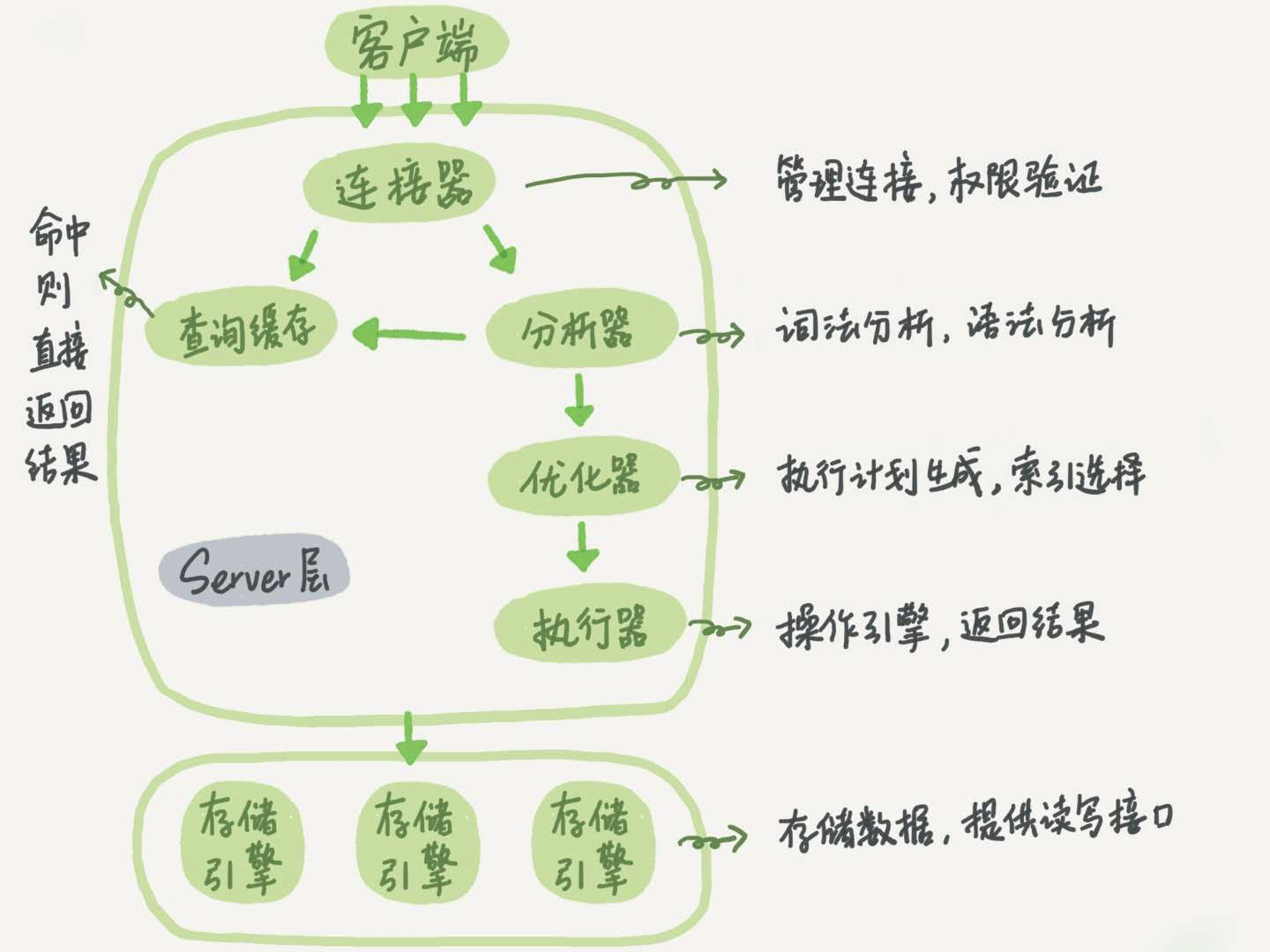

（图片修正：从mysql8.0开始，删除了查询结果缓存的功能，所以可以忽视掉图中的查询缓存节点）

mysql可以分为server层和存储引擎层这两层：
a.server层实现的跨存储引擎的逻辑性的功能，涵盖mysql的大多数核心功能，也包括mysql的内置函数（日期，时间，数学，加密等函数）；
b.而引擎层则是具体提供数据的存储和查询接口，架构是插件式的，mysql可以选用具体的存储引擎如：InnoDB，MyISAM，从mysql5.5.5版本开始默认的引擎是InnoDB

server层介绍

下面逐个讲解

连接器

连接器—>分析器—>优化器—>执行器
连接器负责与客户端建立连接、获取权限、维持和管理连接，客户端通过账号密码与数据库进行连接，连接成功后读取权限表中的该用户权限，意味着连接时对权限的修改并不影响该连接的权限；
连接建立之后如果没有下一步的动作，该连接会处于空闲状态，超过一定的时间会断开连接，这个时间的长度由参数wait_timeout控制，默认值是8小时；
连接分为长连接和短连接，连接的建立很复杂，建议使用长连接，长连接有一个弊端是mysql执行过程中临时使用的内存是管理在连接里的，只有连接断开后才会释放资源，所以在进行一些比较大的操作之后，mysql的cpu占用可能会比较高，长期积累下来内存占用过高的话可能被系统杀掉。建议在进行大操作之后执行 mysql_reset_connection 来重新初始化连接资源，这个操作不需要重连和重新验证权限；

分析器

连接器—>分析器—>优化器—>执行器
分析器主要是做两方面的工作，词法分析和语法分析，词法分析主要是识别语句中的每个字符串具体代表的是什么含义，语法分析是在词法分析后的基础上，判断语句是否符合mysql的语法规则。
例如：select * from T where ID=10，首先会识别select出来知道是一个查询语句，将“T”识别为表名，将“ID”识别为列名；

优化器

连接器—>分析器—>优化器—>执行器
经过分析器之后mysql已经知道了你想要做什么，在执行具体语句之前，可以有多种不同的执行策略，此时需要优化器来进行决定，比如有多个索引时选择哪个索引，多表联查的时候决定联表的顺序。

执行器

连接器—>分析器—>优化器—>执行器
开始执行之前先验证权限，然后打开表，利用引擎提供的接口执行操作。
