Prometheus 是什么

中文名普罗米修斯，最初在 SoundCloud 上构建的监控系统，自 2012 年成为社区开源项目，用户非常活跃的开发人员和用户社区，2016 年加入 CNCF，成为继 kubernetes 之后的第二个托管项目，官方网站

Prometheus的特点

来自官网

  • 多维数据模型：由度量名称和键值对标识的时间序列数据
  • PromSQL: — 种灵活的查询语言，可以利用多维数据完成复杂的查询
  • 不依赖分布式存储，单个服务器节点可直接工作
  • 基于 HTTP 的 pull 方式釆集时间序列数据
  • 推送时间序列数据通过 PushGateway 组件支持
  • 通过服务发现或静态配罝发现目标
  • 多种图形模式及仪表盘支持 (grafana)

    Prometheus的组成架构

    **自动化监测系统之Prometheus&Granfana - 图1
名称 说明
Prometheus Server 收集指标和存储时间序列数据，并提供查询接口
Push Gateway 短期存储指标数据，主要用于临时性任务
Exporters 采集已有的三方服务监控指标并暴露 metrics
Alertmanager 告警
Web UI 简单的 WEB 控制台

Prometheus 部署

采用Docker进行部署，使用Docker-Compose进行编排

前提准备(安装Docker-Compose)

  1. # 下载docker-compose
  2. curl -L https://get.daocloud.io/docker/compose/releases/download/1.12.0/docker-compose-`uname -s`-`uname -m` > /usr/local/bin/docker-compose
  3. # 赋予可执行的权限
  4. chmod +x /usr/local/bin/docker-compose

编写 docker-compose.yml

创建docker-monitor目录，在其下创建docker-compose.yml文件，填写如下的内容

  1. version: "3"
  2. services:
  3.   prometheus:
  4.     image: prom/prometheus:v2.4.3
  5.     container_name: 'prometheus'
  6.     volumes:
  7.     - ./prometheus/:/etc/prometheus/    #映射prometheus的配置文件
  8.     - /etc/localtime:/etc/localtime:ro  #同步容器与宿主机的时间，这个非常重要，如果时间不一致，会导致prometheus抓不到数据
  9.     ports:
  10.     - '9090:9090'

监控Web应用性能指标

1.在docker-monitor目录下，新增 prometheus文件夹，创建 prometheus.yml文件，填写如下的内容

  1. global:  #全局配置
  2.   scrape_interval:   15s  #全局定时任务抓取性能数据间隔
  4. scrape_configs:  #抓取性能数据任务配置
  5. - job_name:       'test-service'  #抓取订单服务性能指标数据任务，一个job下可以配置多个抓紧的targets，比如订单服务多个实例机器
  6.   scrape_interval: 10s  #每10s抓紧一次
  7.   metrics_path: '/actuator/prometheus'  #抓取的数据url
  8.   static_configs:
  9.   - targets: ['192.168.124.8:5024']  #抓取的服务器地址，可以填写多个，注意修改成自己的ip和web端口
  10.     labels:
  11.       application: 'test-service-label'  #抓取任务标签
  13. - job_name: 'prometheus'  #抓取prometheus自身性能指标数据任务
  14.   scrape_interval: 5s
  15.   static_configs:
  16.   - targets: ['localhost:9090'] # prometheus 的监控地址

2.启动prometheus

  1. # 切换到docker-monitor目录
  2. cd docker-monitor
  3. # 启动docker-compose
  4. docker-compose up -d

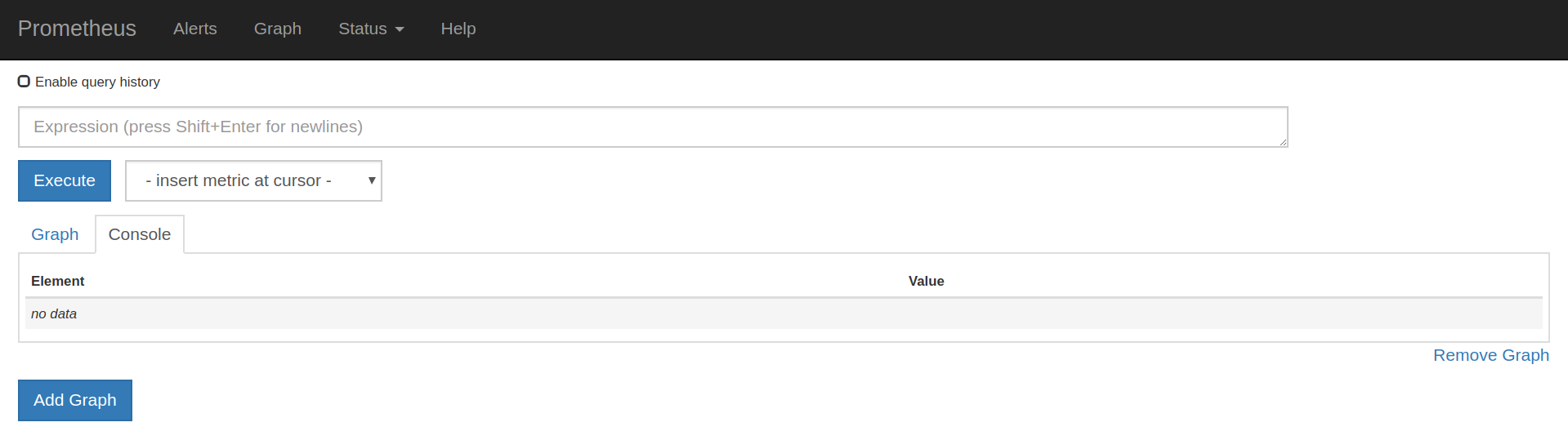

访问 prometheus 管理界面

prometheus 管理界面

页面如下所示

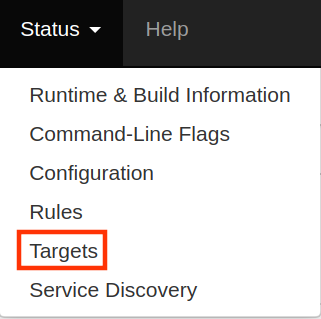

切换至status -> target

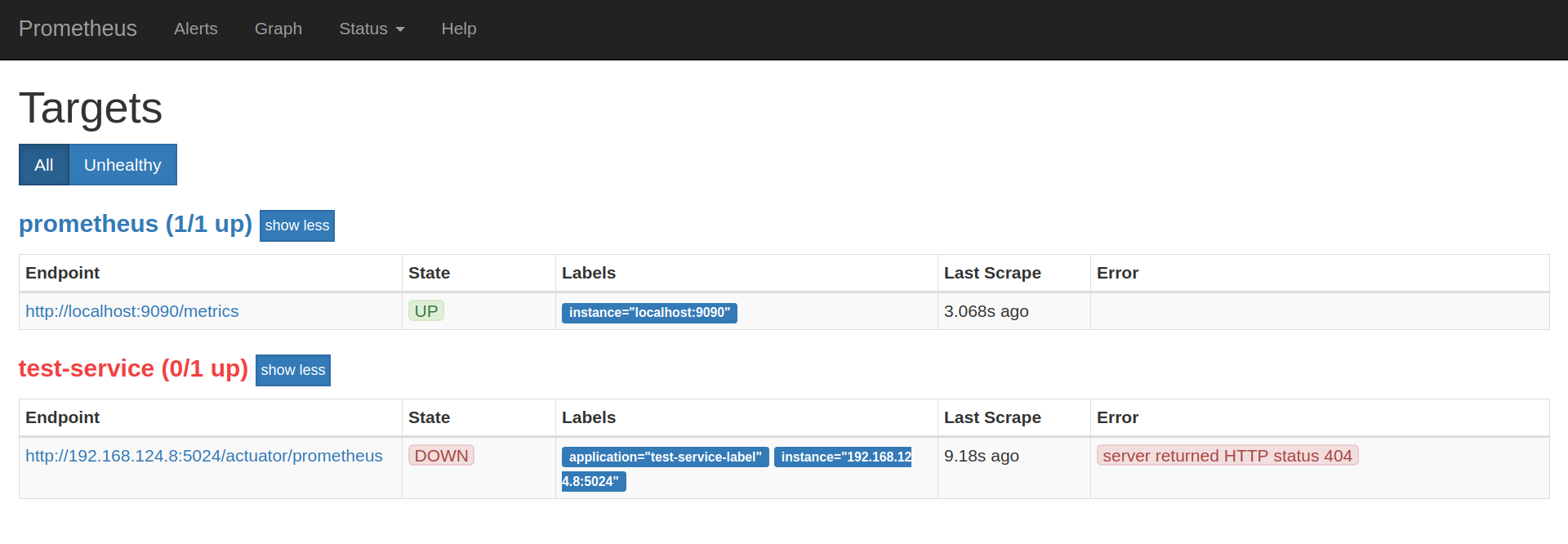

具体的页面如下

可以看出，在 prometheus.yml 中配置的两个任务，其中，监控web应用的任务，失败，state = DOWN，需要在Web服务中，添加相应的依赖，使其和prometheus整合。

修改pom.xml
  1. <dependency>
  2.    <groupId>org.springframework.boot</groupId>
  3.    <artifactId>spring-boot-starter-actuator</artifactId>
  4. </dependency>
  5. <!-- prometheus整合依赖-->
  6. <dependency>
  7.    <groupId>io.micrometer</groupId>
  8.    <artifactId>micrometer-registry-prometheus</artifactId>
  9. </dependency>

修改application.yml
  1. management:
  2.   endpoints:
  3.     promethus:
  4.       enable: true
  5.     web:
  6.       exposure:
  7.         include: '*'

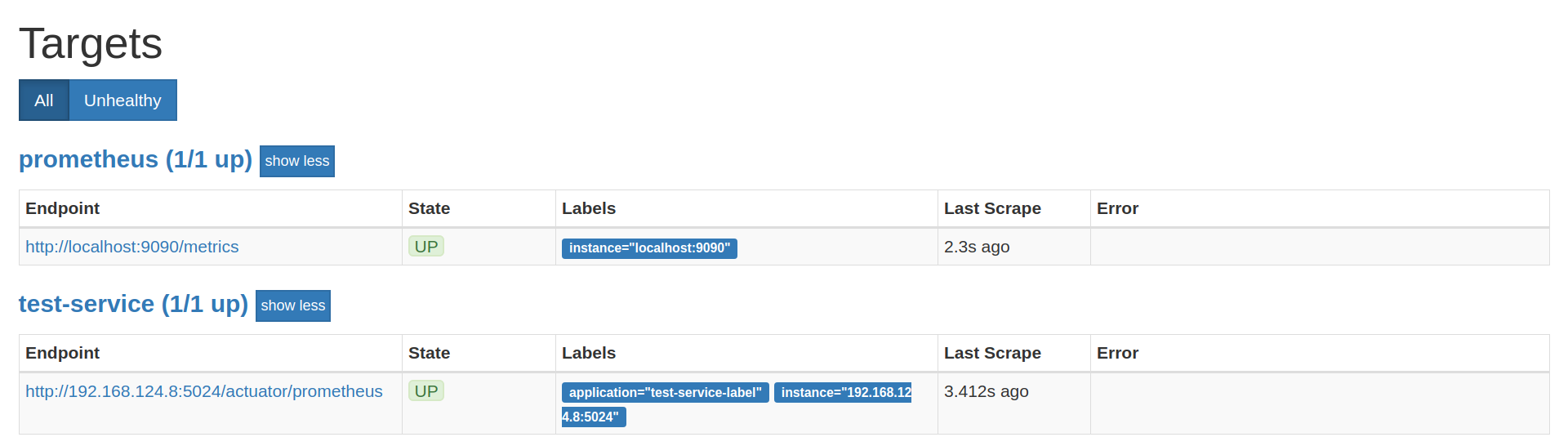

修改完成之后，重启web应用，重新访问 prometheus界面，可以看到任务已经成功

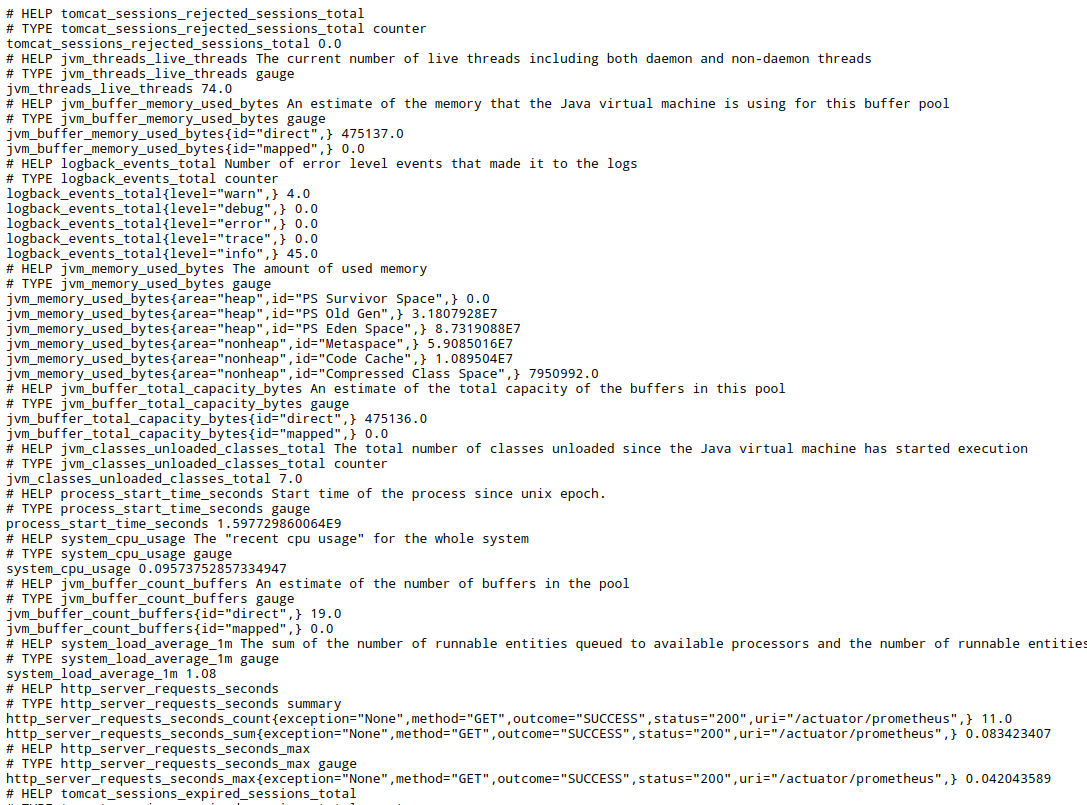

访问 http://192.168.124.8:5024/actuator/prometheus 可以看到Web应用对外暴露的一些参数指标，如下所示
例如 jvm_memory_committed_bytes{area="heap",id="PS Eden Space",} 3.63331584E8 标识伊甸园的大小

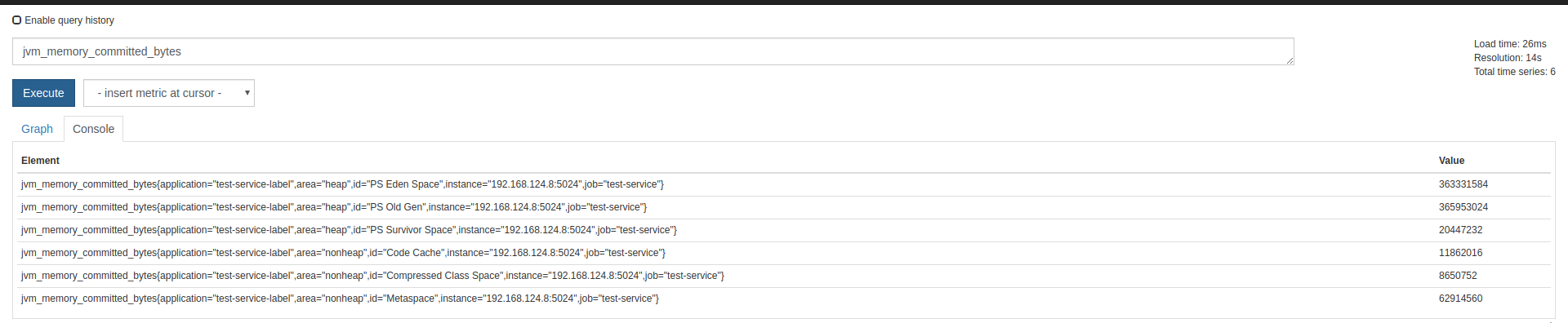

还可在首页，输入对应的指标前缀，点击Execute，查询出所有该指标

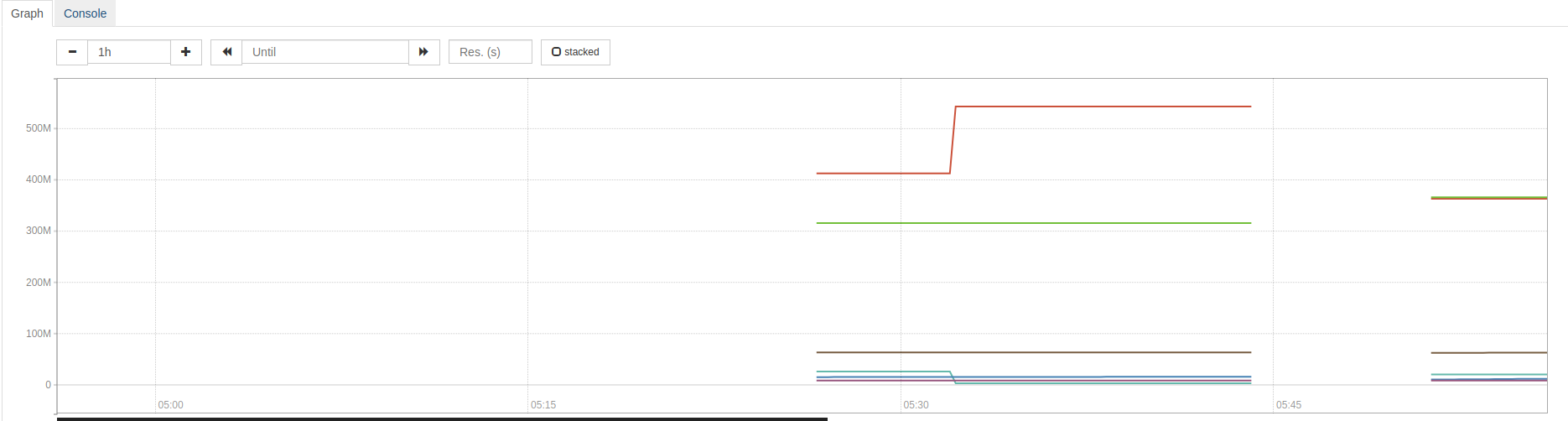

并绘制相应的图标


Grafanna 部署

使用Docker部署Grafanna

修改docker-compose.yml

  1. version: "3"
  2. services:
  3.   prometheus:
  4.     image: prom/prometheus:v2.4.3
  5.     container_name: 'prometheus'
  6.     volumes:
  7.     - ./prometheus/:/etc/prometheus/    #映射prometheus的配置文件
  8.     - /etc/localtime:/etc/localtime:ro  #同步容器与宿主机的时间，这个非常重要，如果时间不一致，会导致prometheus抓不到数据
  9.     ports:
  10.     - '9090:9090'
  11.   grafana:
  12.     image: grafana/grafana:5.2.4
  13.     container_name: 'grafana'
  14.     ports:
  15.     - '3000:3000'
  16.     volumes:
  17.     - ./grafana/config/grafana.ini:/etc/grafana/grafana.ini  #grafana报警邮件配置
  18.     - ./grafana/provisioning/:/etc/grafana/provisioning/  #配置grafana的prometheus数据源
  19.     - /etc/localtime:/etc/localtime:ro
  20.     env_file:
  21.     - ./grafana/config.monitoring  #grafana登录配置
  22.     depends_on:
  23.     - prometheus  #grafana需要在prometheus之后启动

新建grafanna目录，在其下创建 config.monitoring 文件

  1. # 设置登录的密码
  2. GF_SECURITY_ADMIN_PASSWORD=password
  3. # 设置不能注册
  4. GF_USERS_ALLOW_SIGN_UP=false

在grafanna 目录下，新建 config 目录，在 config 目录下，新建 grafanna.ini 文件

  1. ################################### SMTP / Emailing ##########################
  2. # 配置邮件服务器
  3. [smtp]
  4. enabled = true
  5. host = smtp.exmail.qq.com:465
  6. user = support
  7. password =
  8. from_address = support
  9. from_name = support

在grafanna 目录下，新建 provisioning/datasources 目录，在这个目录下，新建datasource.yml ，其中的内容如下

  1. # config file version
  2. apiVersion: 1
  4. deleteDatasources:  #如果之前存在name为Prometheus，orgId为1的数据源先删除
  5. - name: Prometheus
  6.   orgId: 1
  8. datasources:  #配置Prometheus的数据源
  9. - name: Prometheus
  10.   type: prometheus
  11.   access: proxy
  12.   orgId: 1
  13.   url: http://prometheus:9090  #在相同的docker compose下，可以直接用prometheus服务名直接访问
  14.   basicAuth: false
  15.   isDefault: true
  16.   version: 1
  17.   editable: true

启动Grafanna

  1. # 切换到docker-compose.yml的所在目录
  2. cd docker-monitor
  3. # 启动
  4. docker-compose up -d

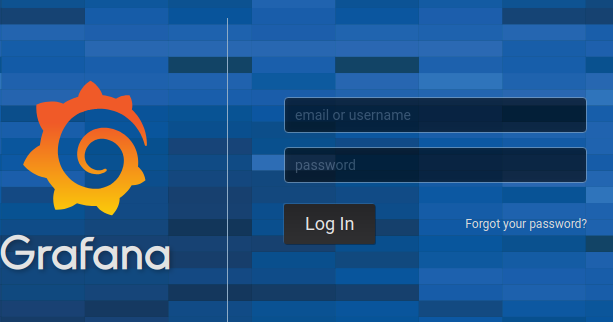

访问 Grafanna 的管理界面

http://localhost:3000/ 输入用户名(admin)和密码(在config.monitoring中配置的密码，这里为password)

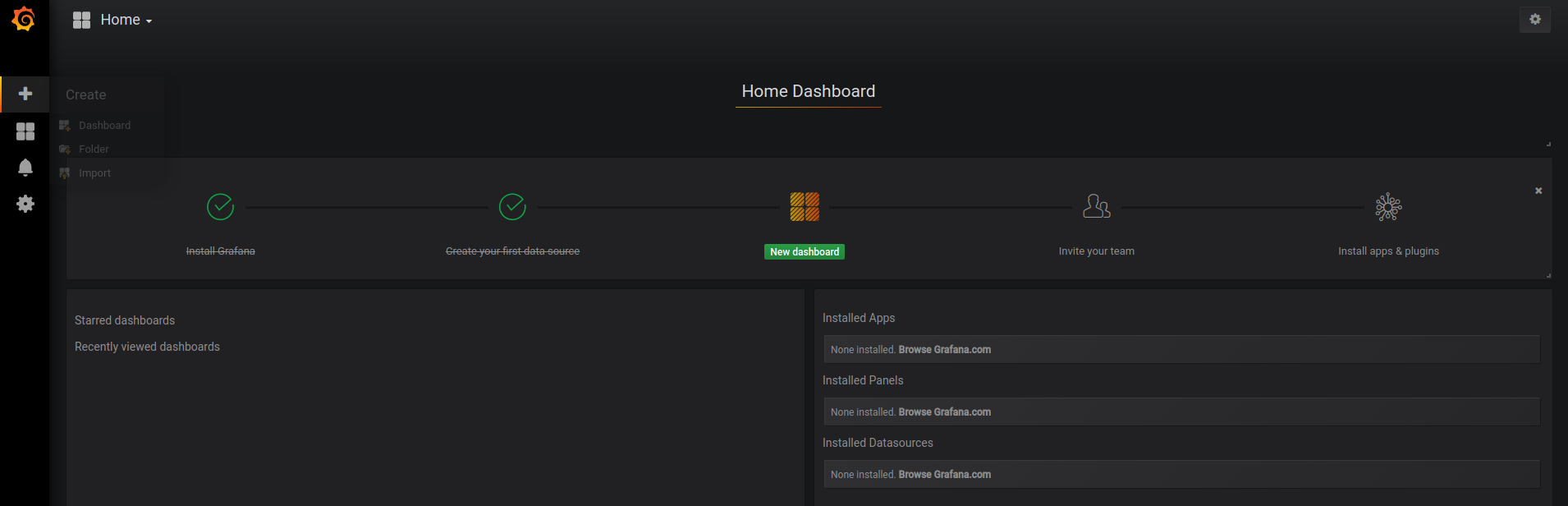

登录之后的首页


导入监控json，监测web应用

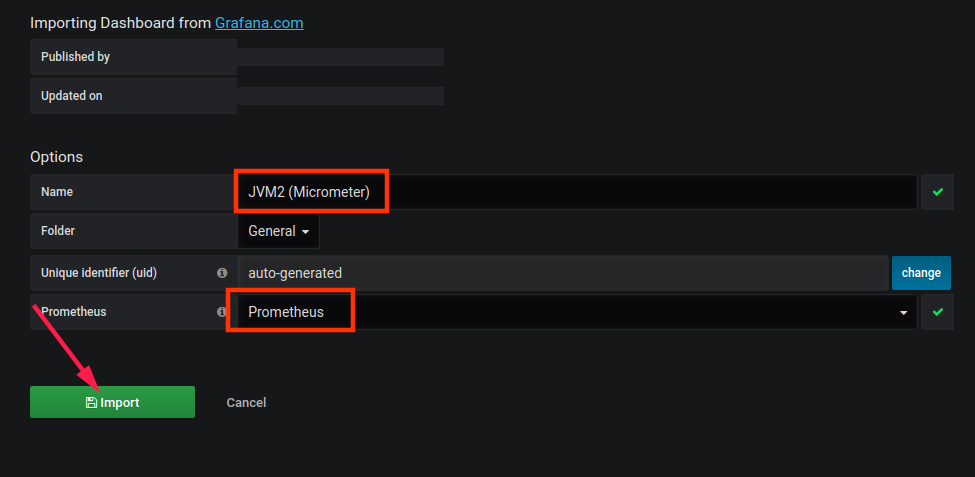

选择如下附件中的json，选择 prometheus，点击import导入即可

web-dashboard.json

导入之后即可查看到当前web应用的一些运行状态

编写一个报警策略，发送邮件通知

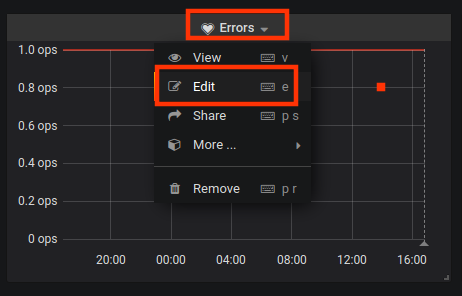

点击Errors-> Edit

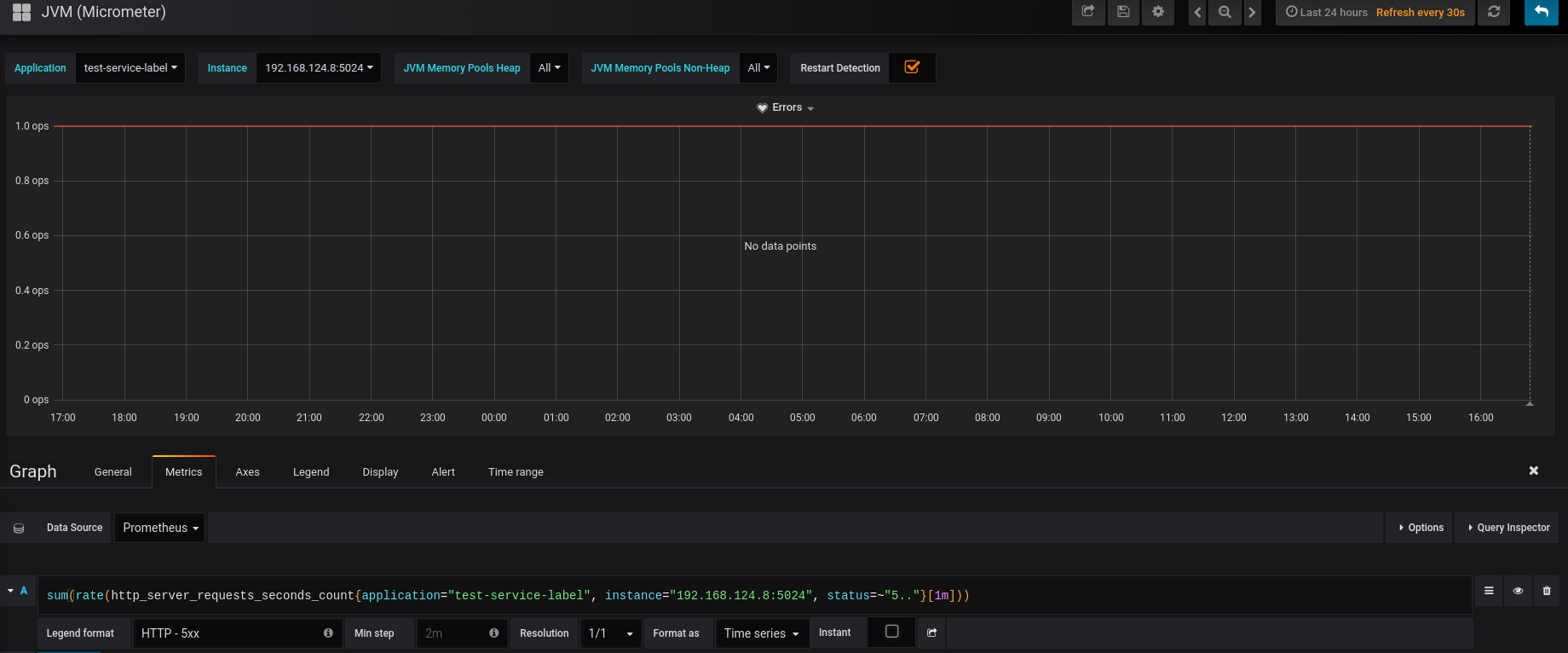

进入到如下的界面

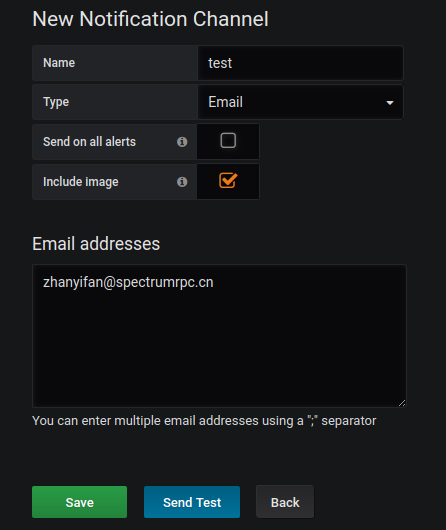

新增报警渠道

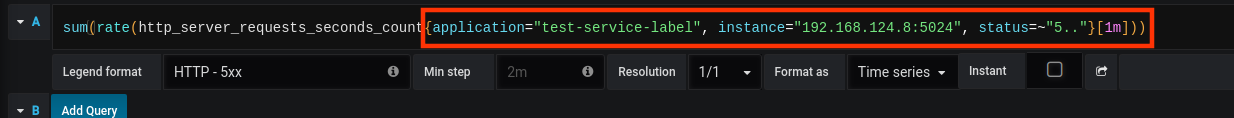

修改如下的监控配置

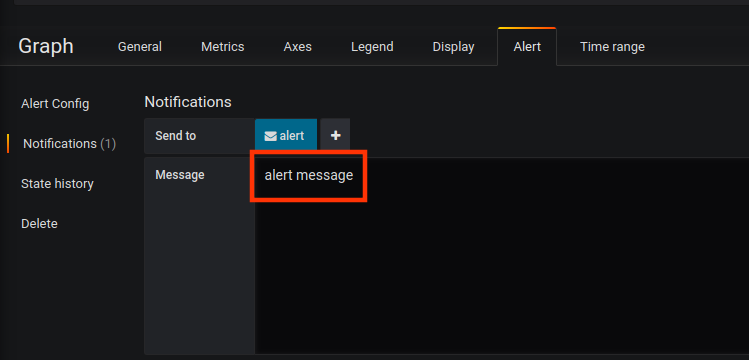

配置发送给谁，及Message

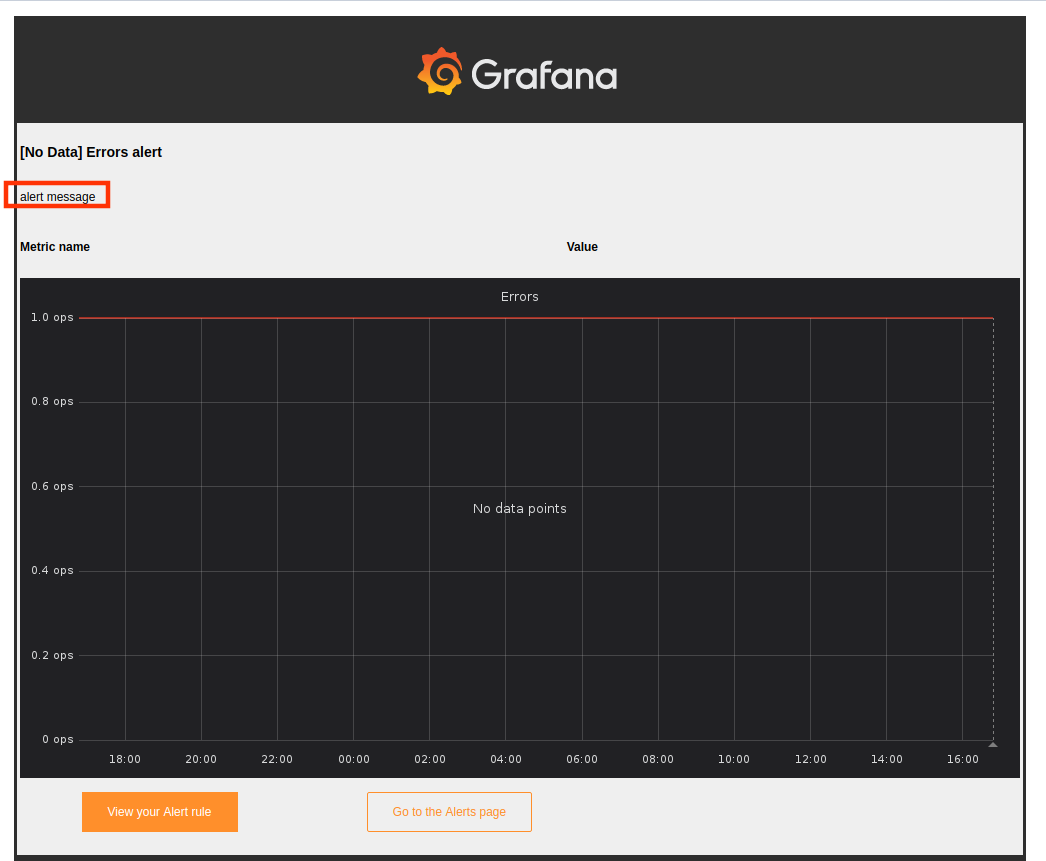

报警的提示如下

至此，Grafanna的基本使用就结束了

下面介绍Grafanna如何监控MySQL 以及 Redis
