实验目的

  • 在互联网越来越发达的时代，网络上承载着越来越多的业务，所以维护网络的稳定非常重要。
  • 当网络发生异常时，需要快速定位故障点，从而快速修复网络，保障业务的畅通。
  • 流量监控可以实时获取网络的流量状况，实现网络流量状态可视化。
  • 在故障发生时，通过流量监控应用可以快速定位故障点，缩短故障恢复时长。

  • 此外，流量监控的数据也可以为流量工程提供数据支撑，从而提升网络整体的带宽利用率。

  • 示例应用完成了基于OpenFlow1.3协议的流量统计信息的获取

  • 包括基于端口的流量统计信息和基于流表项的统计信息
  • 示例仅介绍如何获取统计信息，统计信息的处理和呈现将不做介绍
  • 更多信息可以参考完整版流量监控应用

    实验程序

    ```python

    coding:utf-8

    from operator import attrgetter from ryu.app import simple_switch_13 from ryu.controller import ofp_event from ryu.controller.handler import MAIN_DISPATCHER,DEAD_DISPATCHER from ryu.controller.handler import set_ev_cls from ryu.lib import hub

class SimpleMonitor(simpleswitch13.SimpleSwitch13): def init(self, args, *kwargs): super(SimpleMonitor, self).__init(args,*kwargs) self.datapaths = {}

  1.     # 在初始化SimpleMonitor对象时，会启动一个协程 去周期运行_monitor方法。
  2.     # _monitor方法中调用了_request_stats方法
  3.     # 该方法向datapath发送了流表统计信息请求OFPFlowStatsRequest和端口统计信息请求OFPPortStatsRequest。
  4.     # 这两个请求报文发送到datapath之后，交换机需要回复控制器对应的统计信息回复报文。
  5.     self.monitor_thread = hub.spawn(self._monitor)
  7. @set_ev_cls(ofp_event.EventOFPStateChange,
  8.             [MAIN_DISPATCHER,DEAD_DISPATCHER])
  9. def _state_change_handler(self, ev):
  10.     datapath = ev.datapath
  11.     if ev.state == MAIN_DISPATCHER:
  12.         if not datapath.id in self.datapaths:
  13.             self.logger.debug('register datapath: %016x', datapath.id)
  14.             self.datapaths[datapath.id] = datapath
  15.         elif ev.state == DEAD_DISPATCHER:
  16.             if datapath.id in self.datapaths:
  17.                 self.logger.debug('unregister datapath: %016x', datapath.id)
  18.                 del self.datapaths[datapath.id]
  20. def _monitor(self):
  21.     while True:
  22.         for dp in self.datapaths.values():
  23.             self._request_stats(dp)
  24.         hub.sleep(10)
  26. def _request_stats(self, datapath):
  27.     self.logger.debug('send stats request: %016x', datapath.id)
  28.     ofproto = datapath.ofproto
  29.     parser = datapath.ofproto_parser
  31.     req = parser.OFPFlowStatsRequest(datapath)
  32.     datapath.send_msg(req)
  34.     req = parser.OFPPortStatsRequest(datapath, 0, ofproto.OFPP_ANY)
  35.     datapath.send_msg(req)
  37. @set_ev_cls(ofp_event.EventOFPFlowStatsReply, MAIN_DISPATCHER)
  38. def _flow_stats_reply_handler(self, ev):
  39.     # _flow_stats_reply_handler 方法和_port_stats_reply_handler
  40.     # 分别注册了EventOFPFlowStatsReply事件和EventOFPPortStatsReply事件。
  41.     # 当交换机回复统计信息报文时，会触发对应的处理方法。
  42.     # 比如交换机通过OFPPortStatsReply报文回复控制器其端口统计信息，在Ryu内部就会产生EventOFPPortStatsReply事件
  43.     # 该事件会分发到所有注册了该事件的handler，其中就包括_port_stats_reply_handler。
  44.     # _port_stats_reply_handler方法被调用之后，会将报文信息解析并打印相关信息，从而完成统计报文的解析处理工作。
  45.     # 同理，流表项统计信息的回复信息的处理也是如此。
  47.     body = ev.msg.body
  49.     self.logger.info('datapath'
  50.                      'in-port eth-dst'
  51.                      'out-port packets bytes')
  52.     self.logger.info('---------------- '
  53.                      '-------- ----------------- '
  54.                      '-------- -------- --------')
  56.     for stat in sorted([flow for flow in body if flow.priority == 1],
  57.                        key=lambda flow: (flow.match['in_port'],
  58.                                          flow.match['eth_dst'])):
  60.         self.logger.info('%016x %8x %17s %8x %8d %8d',
  61.                          ev.msg.datapath.id,
  62.                          stat.match['in_port'], stat.match['eth_dst'],
  63.                          stat.instructions[0].actions[0].port,
  64.                          stat.packet_count, stat.byte_count)
  66.         self.logger.info('datapath '
  67.                          'tcpsrc in-port eth-dst '
  68.                          'outport packets bytes')
  69.         self.logger.info('---------------- '
  70.                          '------ -- -------- ----------------- '
  71.                          '------')
  73.     # 在成功解析到流量统计信息之后，可以将其保存到对应的数据结构中。
  74.     # 然后使用当前数据减去前一周期获取的统计数据，再通过两个统计信息的时间信息，相减得到时间间隔。
  75.     # 最后将统计信息数值的差除以时间间隔，从而获得统计流量速度信息，完成流量监控程序。
  76.     # 由于代码较长，且此部分内容不属于本示例展示重点
  78.     for stat in sorted([flow for flow in body if flow.priority == 2],
  79.                        key=lambda flow: (flow.match['tcp_src'],
  80.                                          flow.match['in_port'],
  81.                                          flow.match['eth_dst'])):
  83.         self.logger.info('%016x %8d %8x %17s %8x %8d %8d',
  84.                          ev.msg.datapath.id,
  85.                          stat.match['tcp_src'], stat.match['in_port'], stat.match['eth_dst'],
  86.                          stat.instructions[0].actions[0].port,
  87.                          stat.packet_count, stat.byte_count)
  89. @set_ev_cls(ofp_event.EventOFPPortStatsReply, MAIN_DISPATCHER)
  90. def _port_stats_reply_handler(self, ev):
  91.     body = ev.msg.body
  93.     self.logger.info('datapath port '
  94.                      'rx-pkts rxbytes rx-error '
  95.                      'tx-pkts txbytes tx-error')
  96.     self.logger.info('---------------- -------- '
  97.                      '-------- -------- -------- '
  98.                      '-------- -------- --------')
  100.     for stat in sorted(body, key=attrgetter('port_no')):
  101.         self.logger.info('%016x %8x %8d %8d %8d %8d %8d %8d',
  102.                          ev.msg.datapath.id, stat.port_no,
  103.                          stat.rx_packets, stat.rx_bytes, stat.rx_errors,
  104.                          stat.tx_packets, stat.tx_bytes, stat.tx_errors)
  1. <a name="teLDV"></a>
  2. # 运行实验
  4. - 写完以上代码之后将其保存为Python 文件， 如`simple_monitor_13_test.py`，然后保存到ryu/app目录下
  5. - 由于这个文件是新加的，Ryu编译文件中并没有，所以还需要将Ryu重新编译安装
  6. - 重新安装之后，通过ryu-manager命令启动Ryu控制器并加载新写的应用即可
  7. - 具体命令如下
  8. ```shell
  9. cd ryu
  10. python setup.py install
  11. ryu-manager ryu/app/simple_monitor_13_test.py

  • 启动Ryu之后，通过Mininet启动任意无环拓扑并连接到控制器。

    1. sudo mn --controller remote

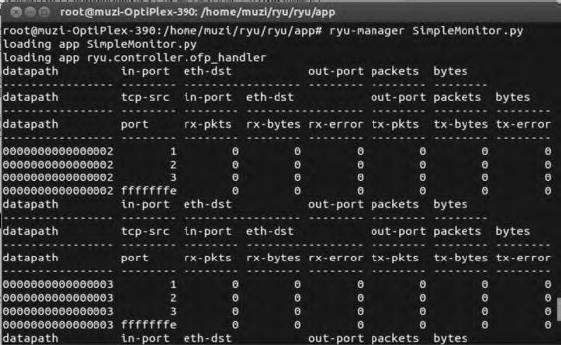

  • 连接成功之后，运行结果如图所示
