proteus常用的元件

proteus常用元件图示和名称

1 SWITCH(一位开关)

SWITCH 一位开关
SW-SPST 一位开关
SW-SPDT 两位开关

2 CAP(无极性电容)

3 CAP-ELEC(极性电容)

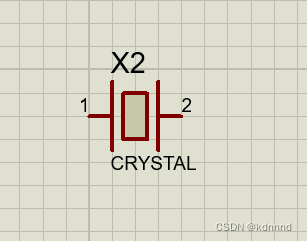

4 CRYSTAL(晶振)

5 LED-BIBY(发光二极管)

6 RES(电阻)

7 BUTTON(按钮)

8 AT89C51(经典单片机)

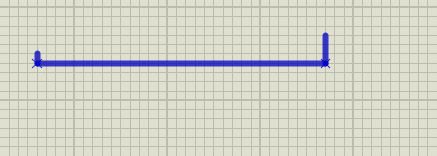

9 BUS(总线)

右侧:

总线模式->蓝色粗线:总线

10 VCC(电源)

右侧:
终端模式->POWER:电源(默认+5v)
终端模式->GROUND:接地电源

11 GROUND(接地)

12 BUZZER(蜂鸣器)

device:通用蜂鸣器
active:有源蜂鸣器，通过直流操作由声卡发声

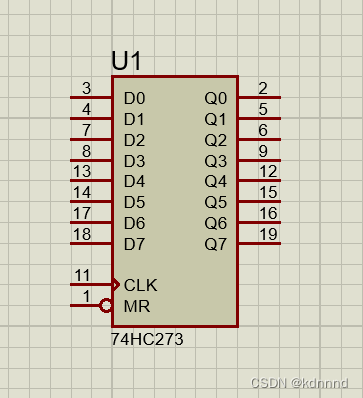

13 74HC273(常用锁存器)

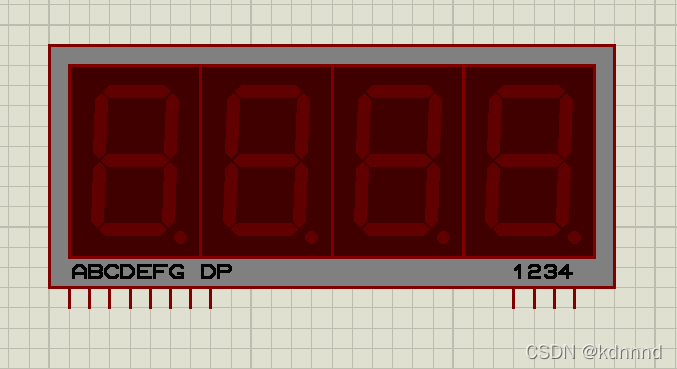

14 7SEG-MPX4-CA(共阳极数码管)

cc表示共阴极,ca表示共阳极;

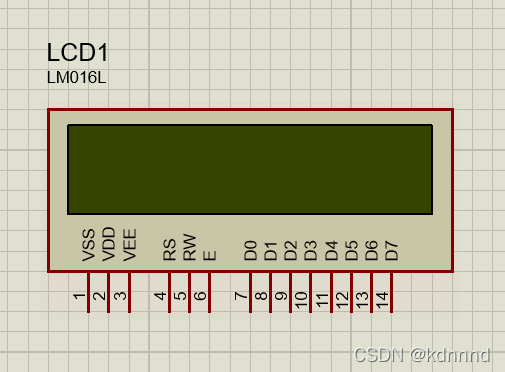

15 LM016L(常用液晶)

16 POT(滑动变阻器)

POT-HG 滑动电阻（调整精度为1%）
POT-LIN 滑动电阻（调整精度为10%）
POT-LOG 滑动电阻（调整精度为10%）

17 RP2(排电阻)

18 DAC0832(D/A转换器)

19 PNP(三极管)

20 NPN(三极管)

21 LAMP(灯泡)

22 默认终端(一条线加一个空心圆)

右侧:

终端模式->DEFAULT

23 双击导线形成的实心圆点

搭配网络标号使用(鼠标移动到导线上->右键属性->添加网络标号)

24 RX8(双列x8电阻网络)

25 SPEAKER(扬声器)

device:不能发出声音

active:活动的,可以发出声音

26 OSCILLOSCOPE(示波器)

右边仪器->选择

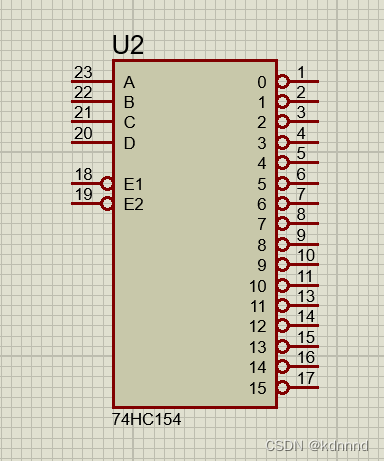

27 74HC154译码器

28 NOT-非门(一个三角形前面有个圆圈)

29 DIPSWC(拨码开关)

30 SW-SPDT(单刀双掷开关)

31 DIODE(二极管)

32 VSINE(交流电源)

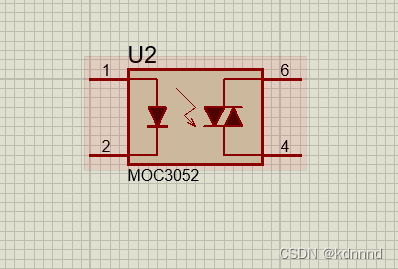

33 MOC3052(双向光耦)

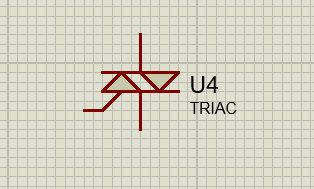

34 TRIAC(三端双向可控硅开关)

35 G2R继电器系列

36 RELAY(继电器)

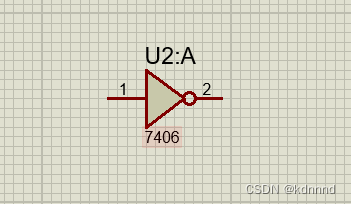

37 7406(双极型晶体管)

38 MATRIX-8乘8点阵

39 TRAFFICLIGHTS(交通指示灯)

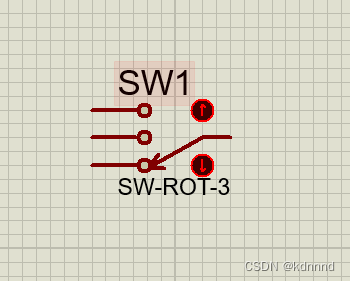

40 SW-ROT-3(单刀三掷开关)

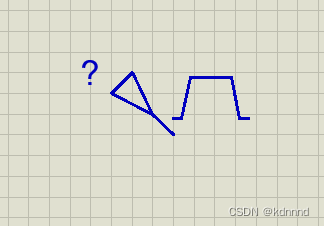

41 PULSE(脉冲发生器)

右边->选择激励源模式

42 SINE(正弦波发生器)

43 DIODE-LED(发光二极管)

44 PHOTODIODE(光敏二极管)

持续更新...
