第16课PPT P27
期中考试题目PPT P35

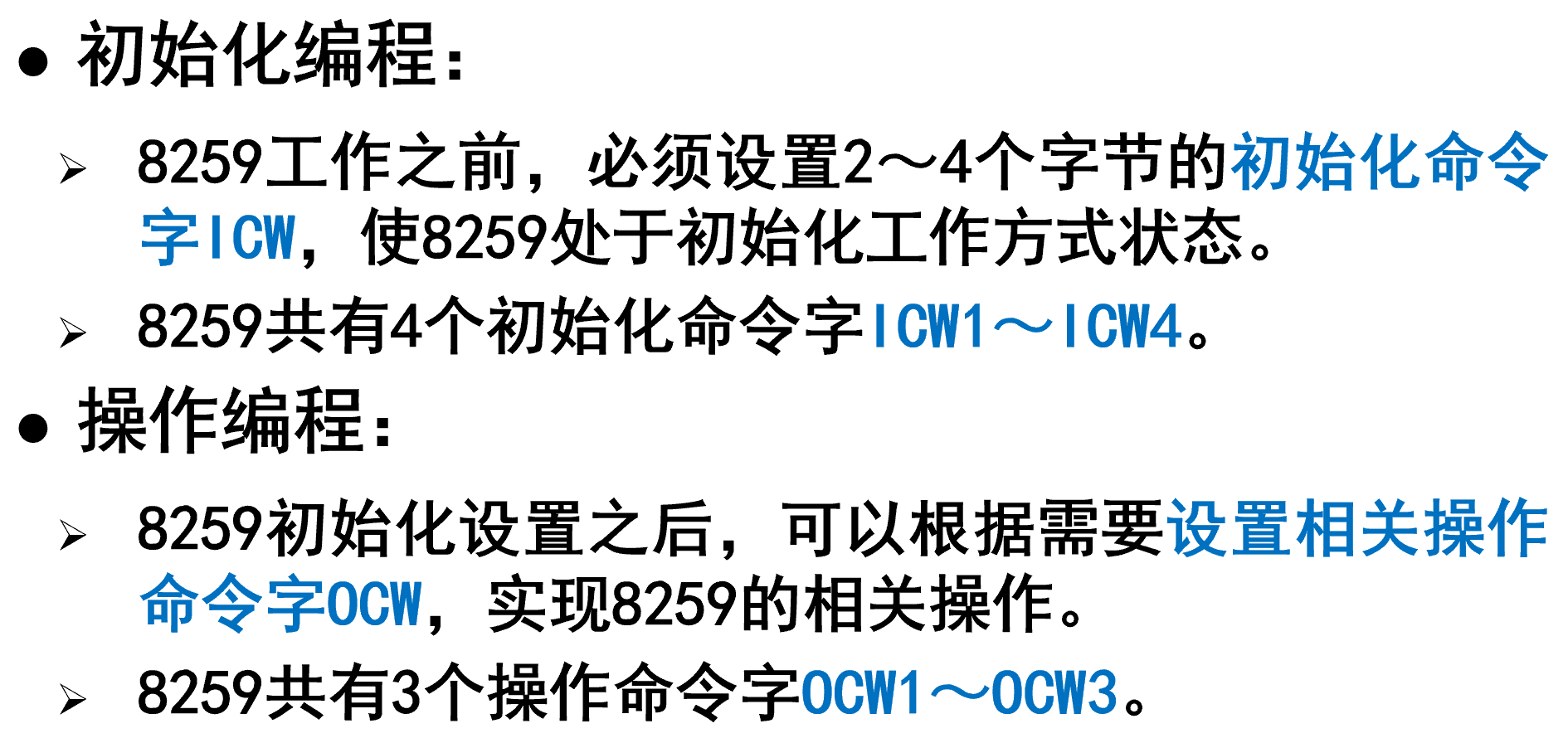

在**8259A的应用编程中，主要是完成初始化程序、操作命令程序和读取状态字程序3**部分程序。

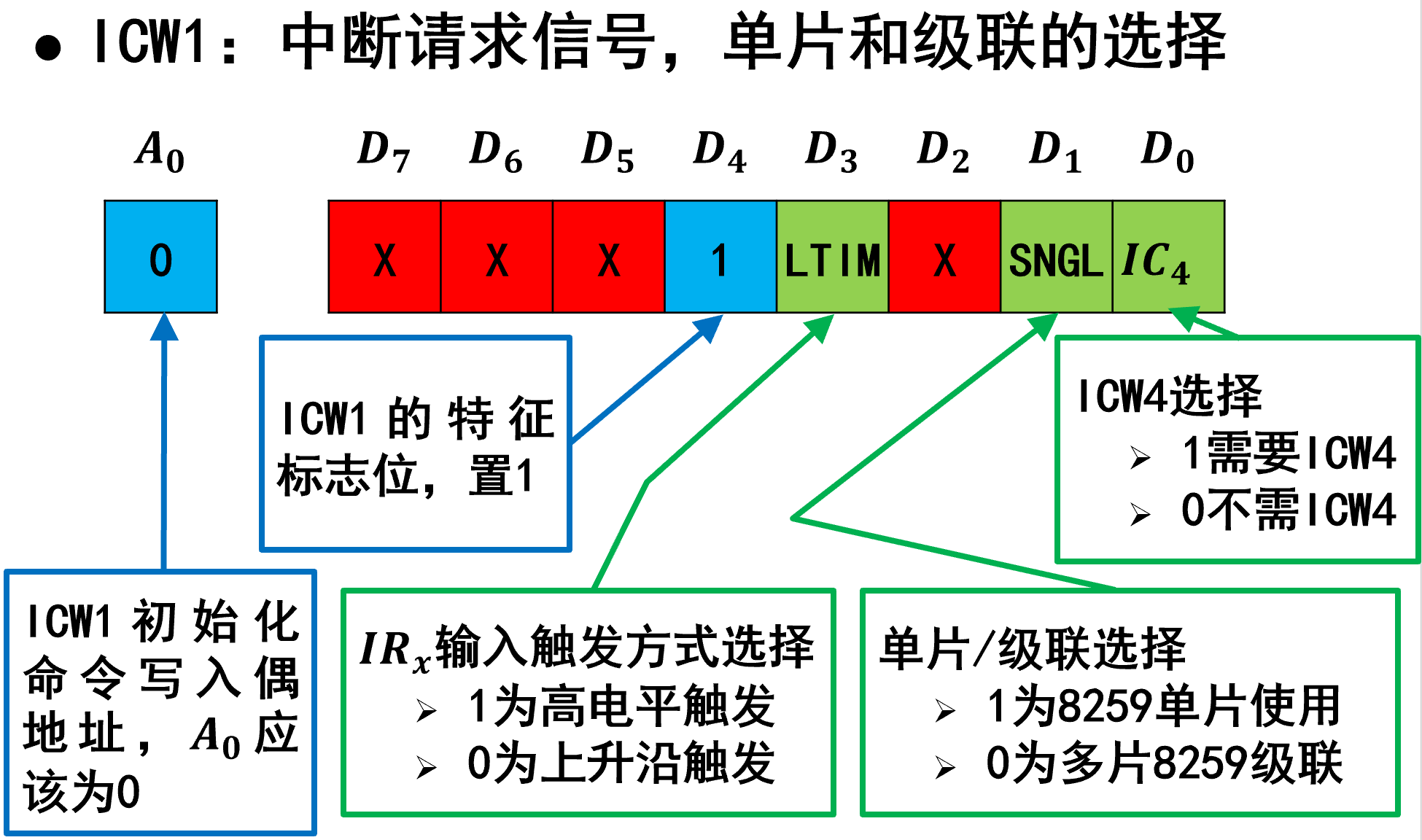

ICW1

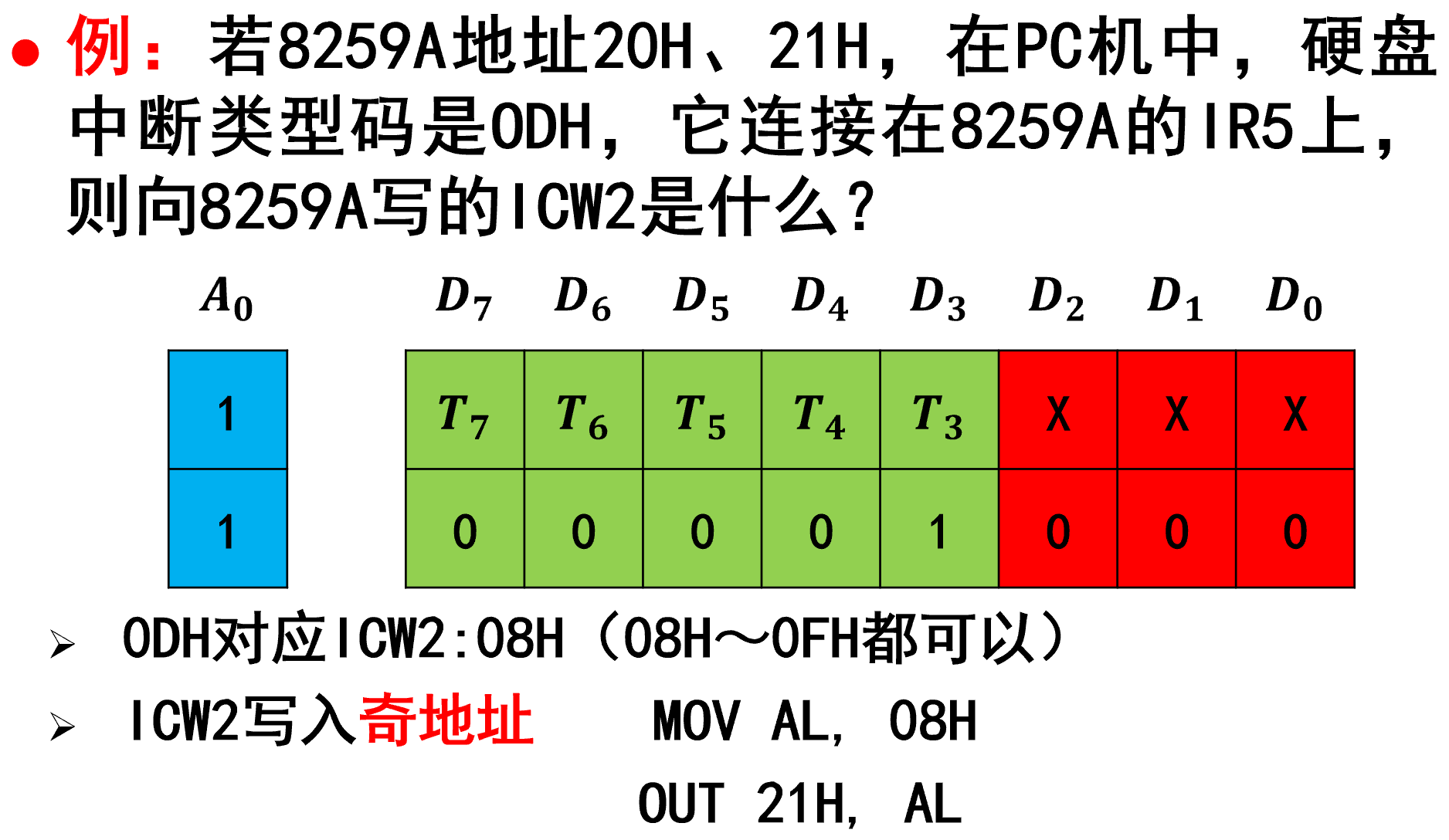

ICW2


ICW3

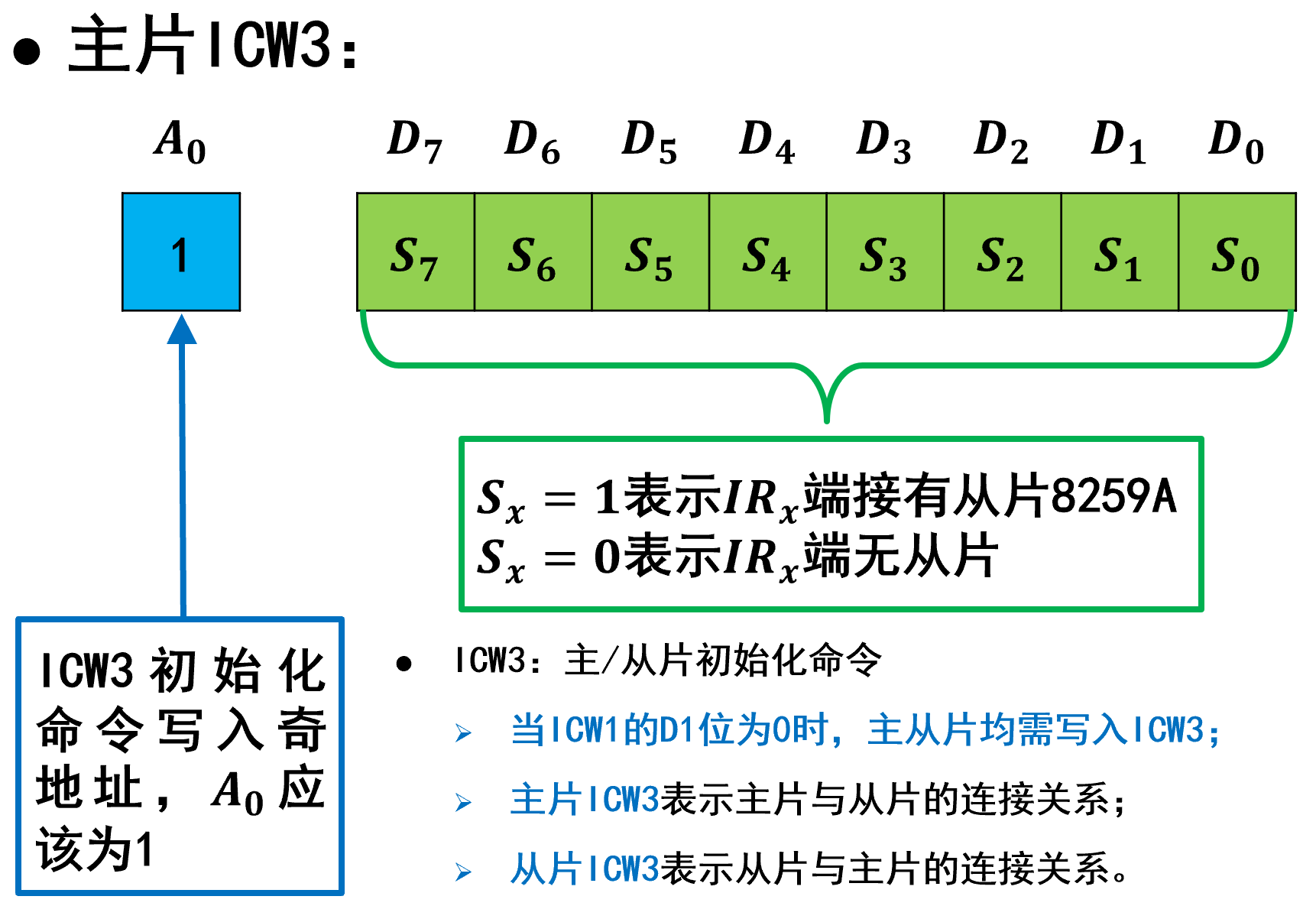

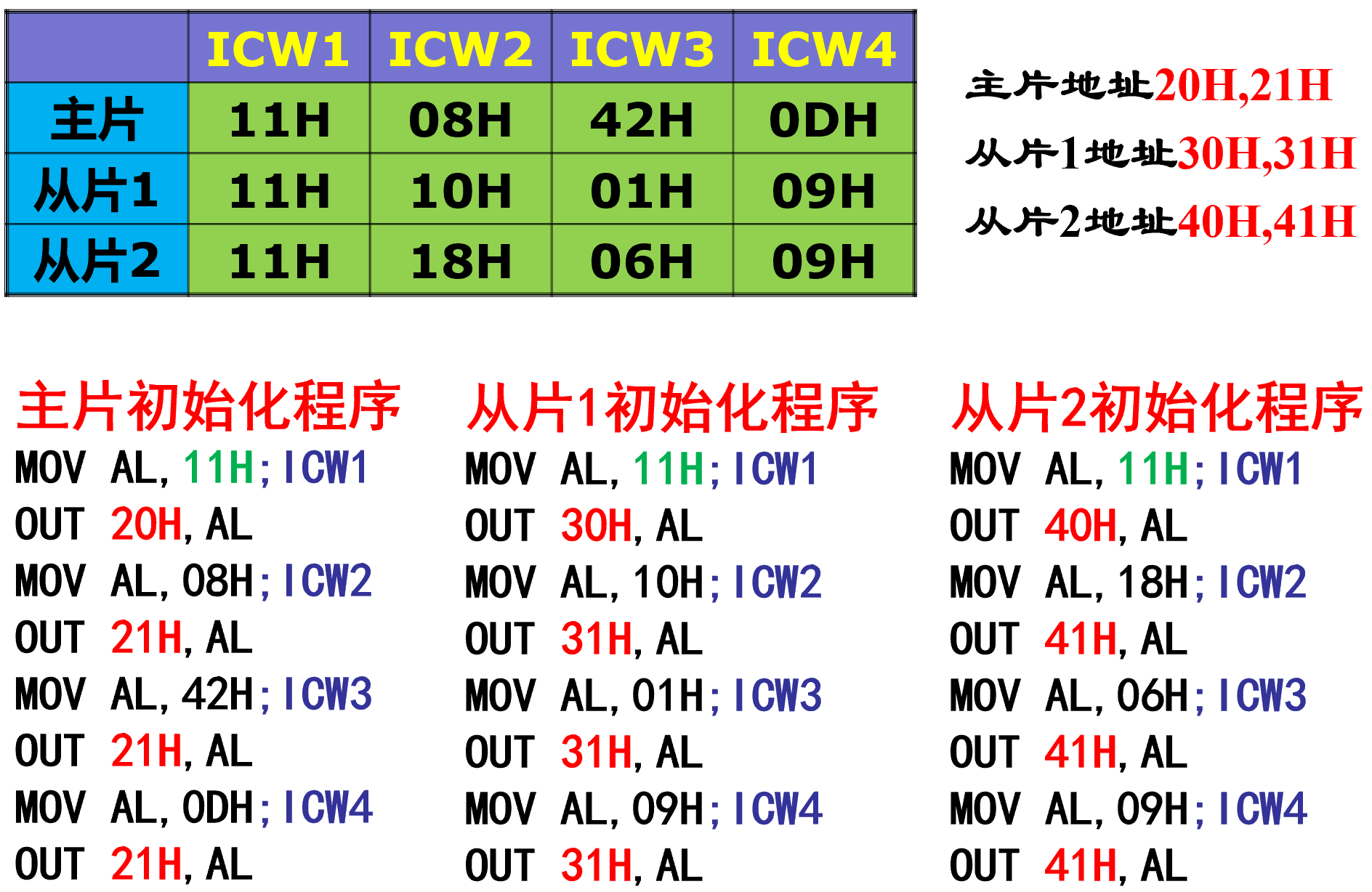

主片

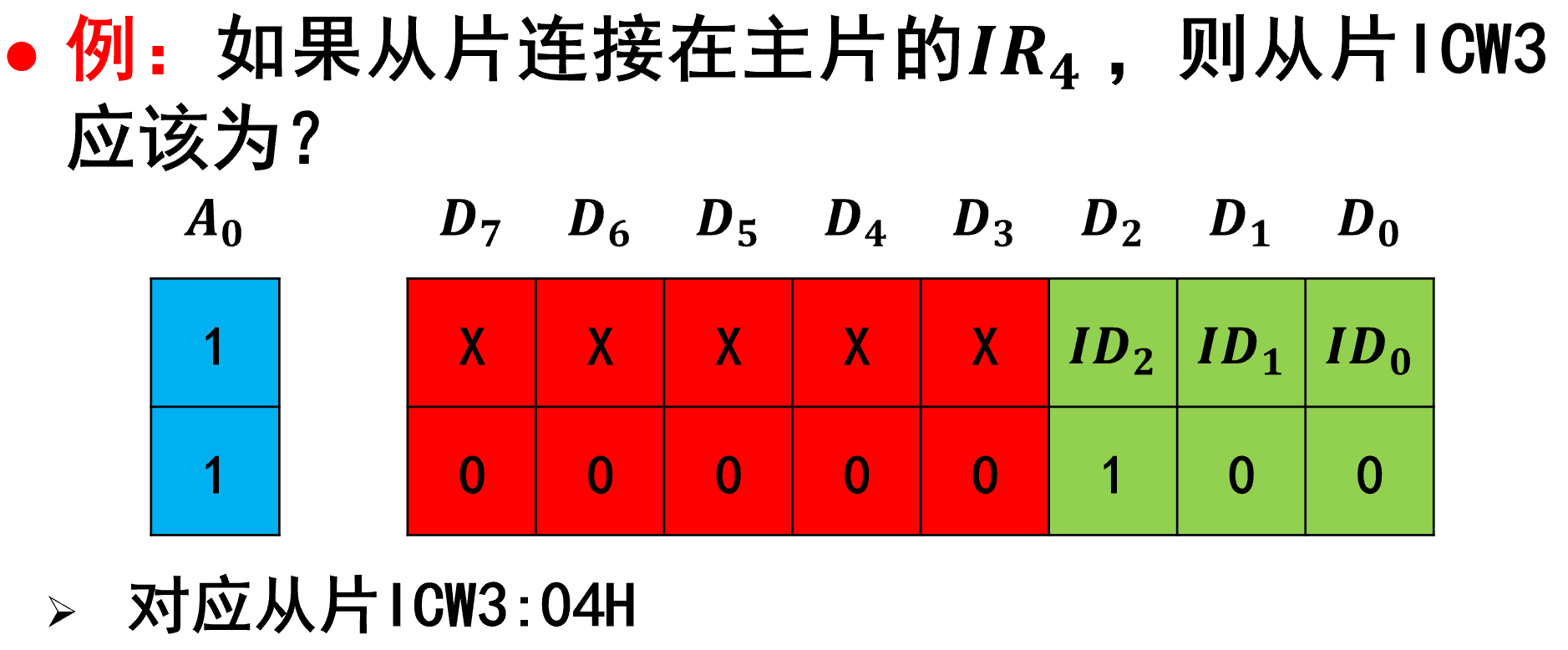

从片

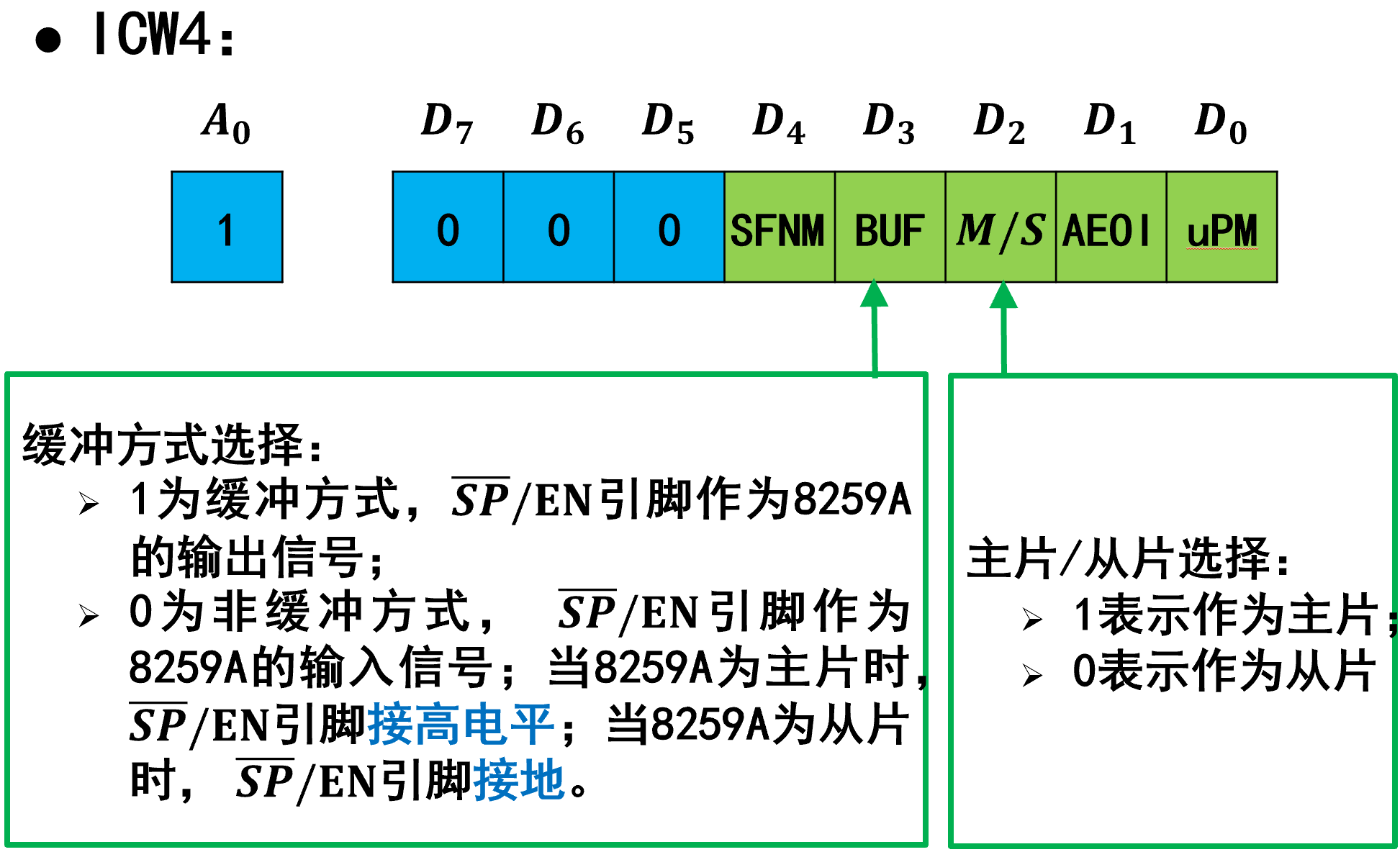

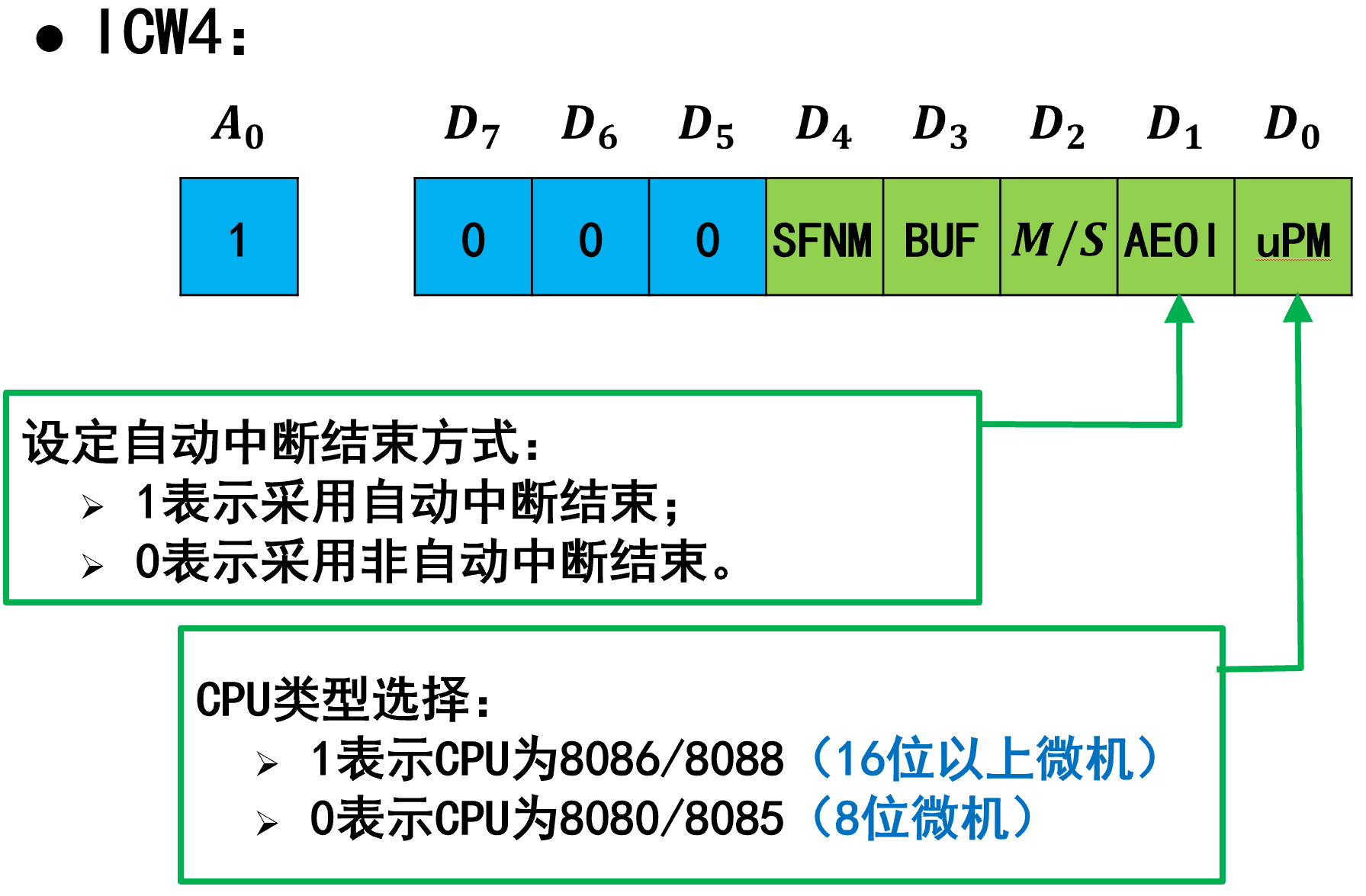

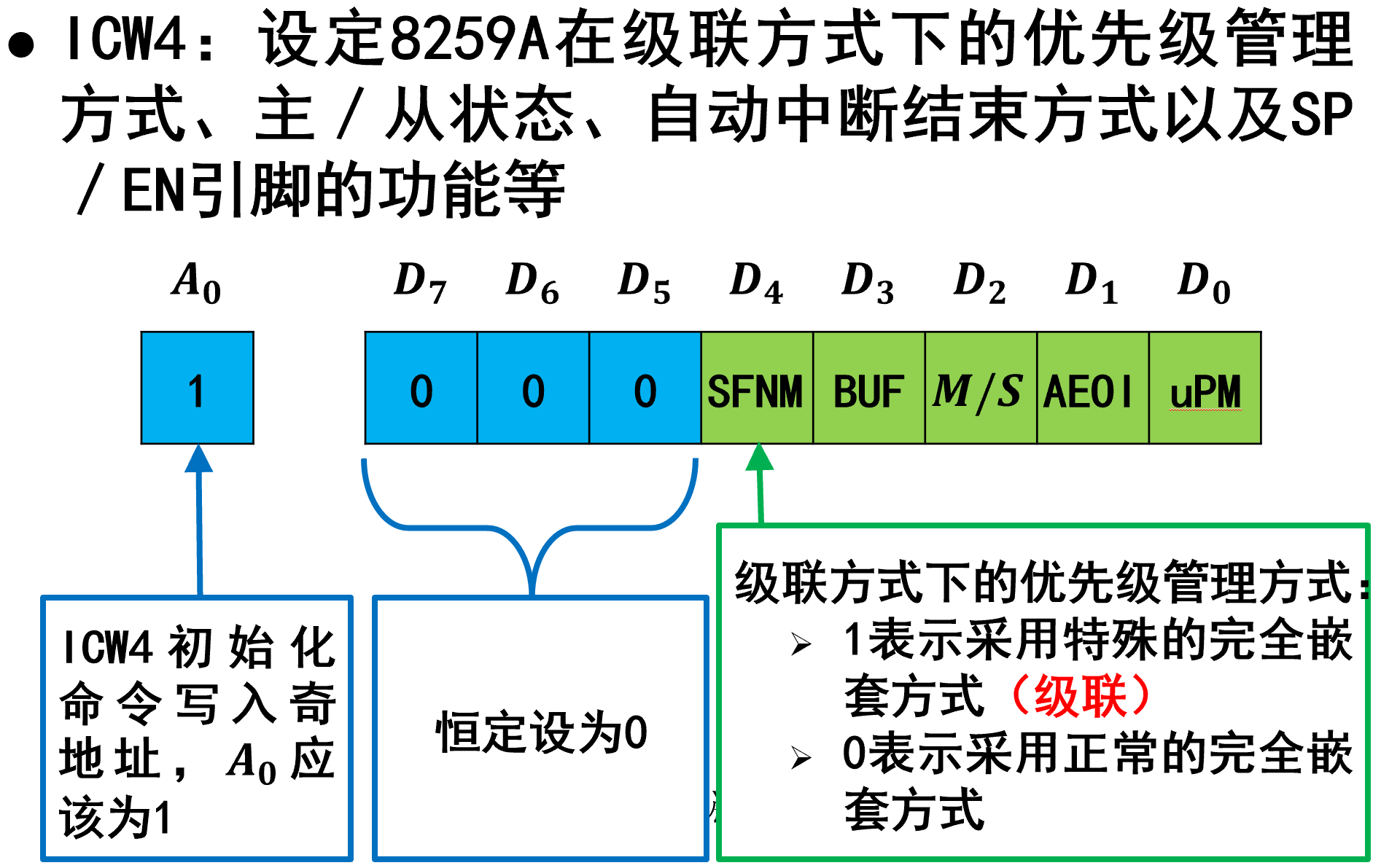

ICW4

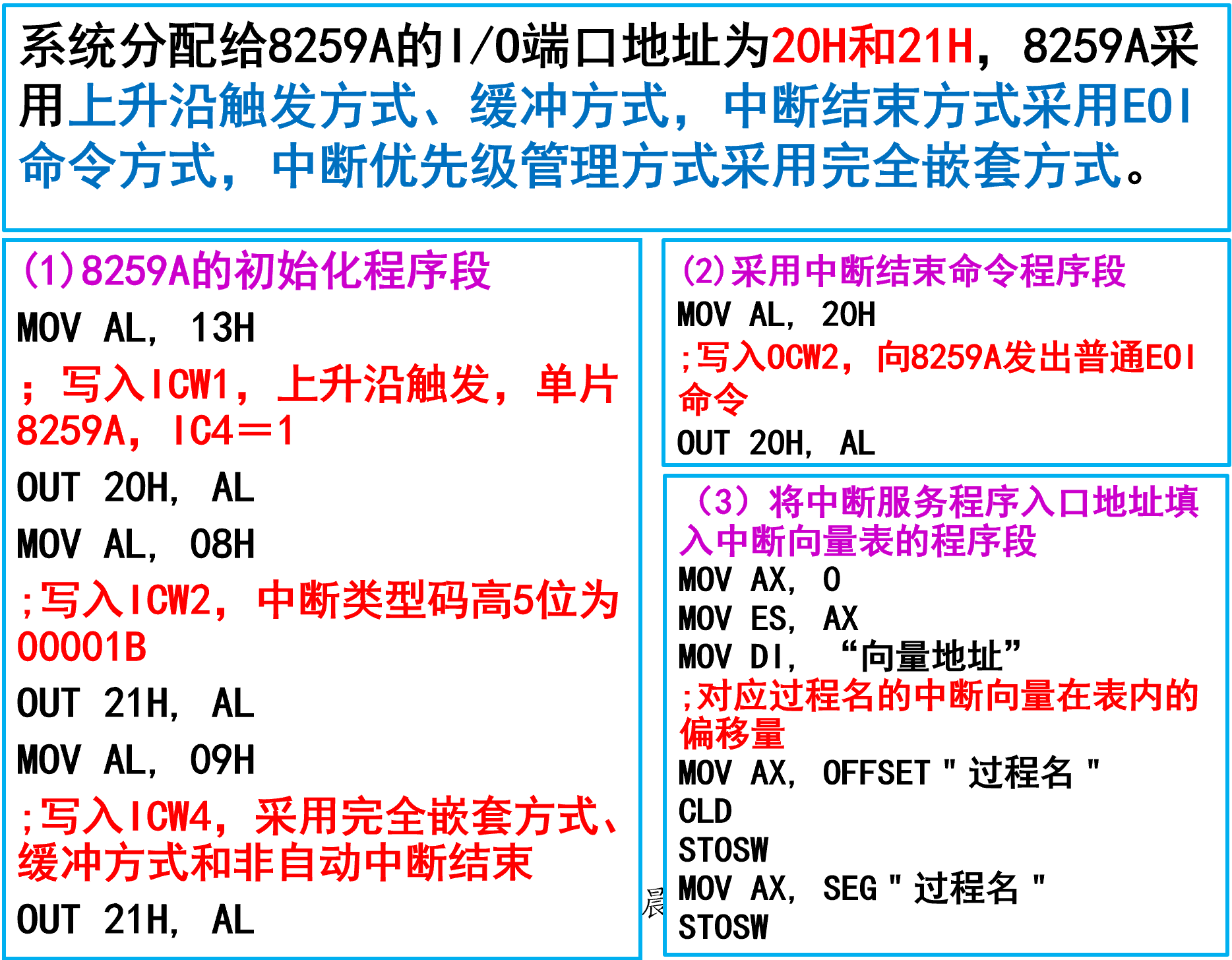

例子

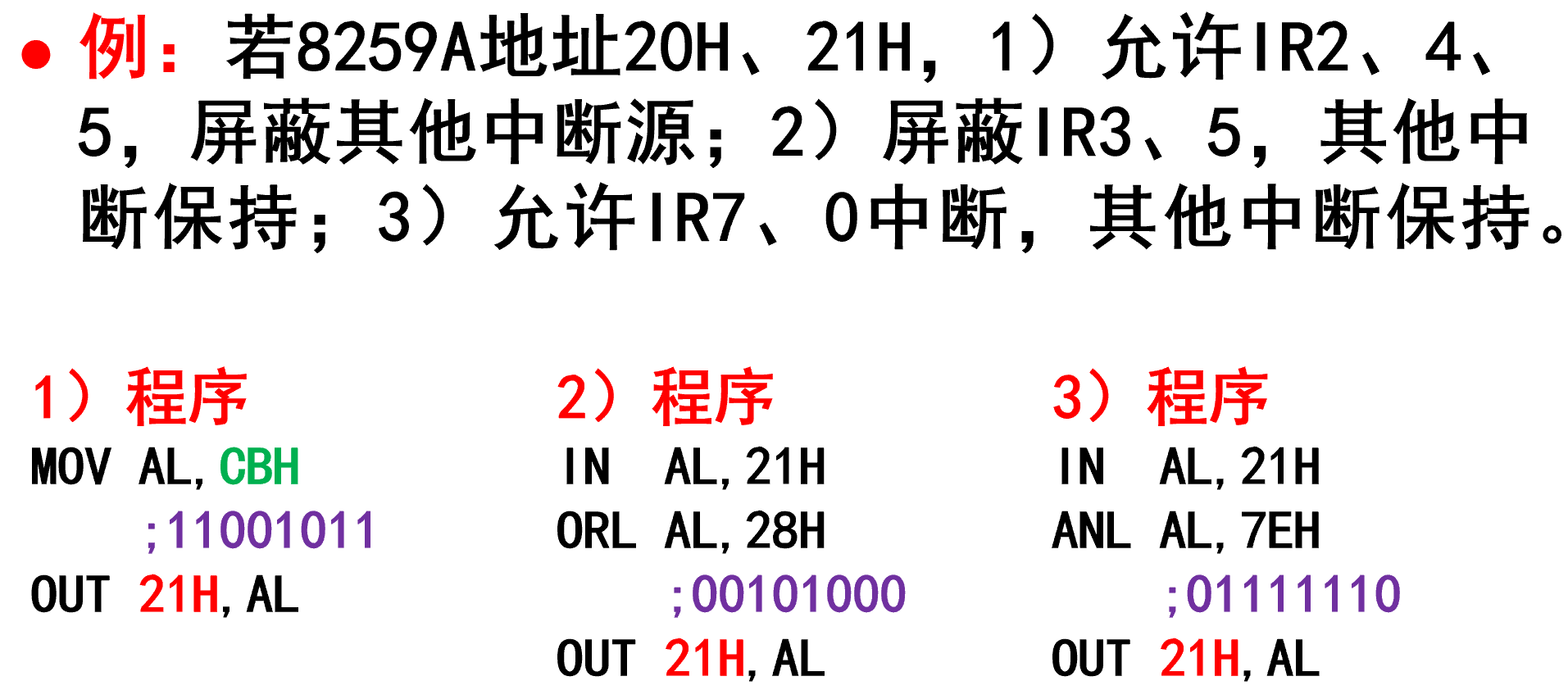

OCW1



OCW2

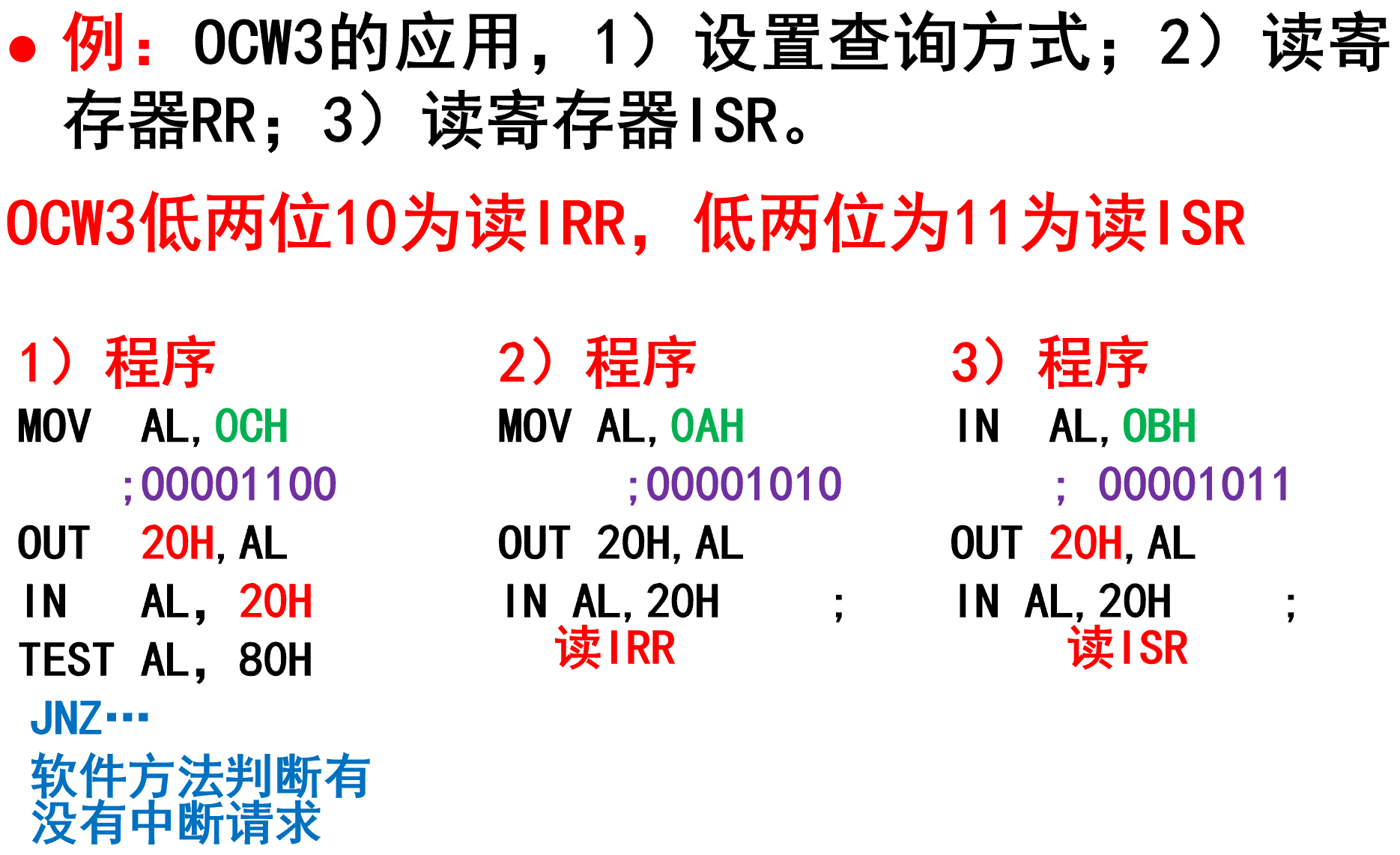

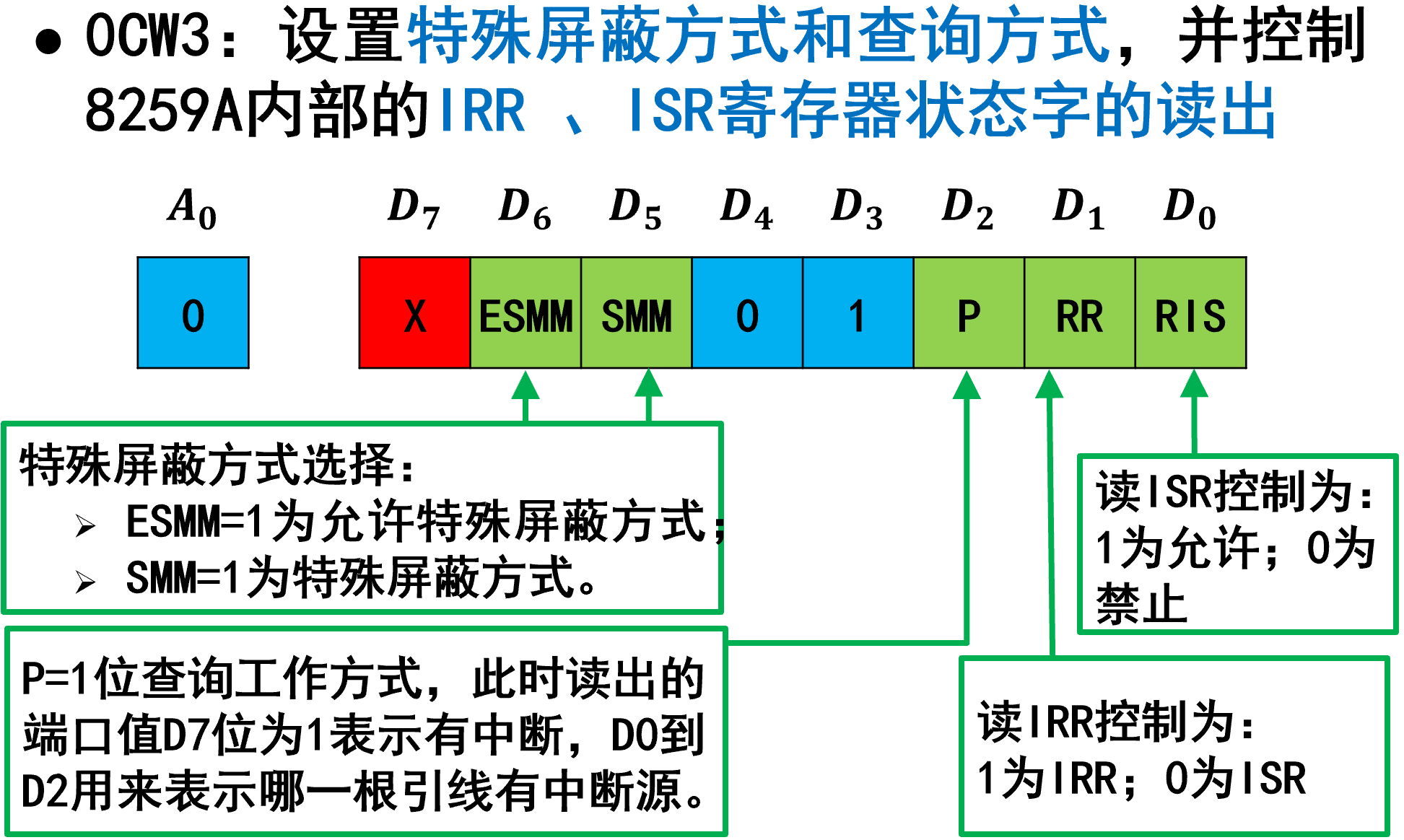

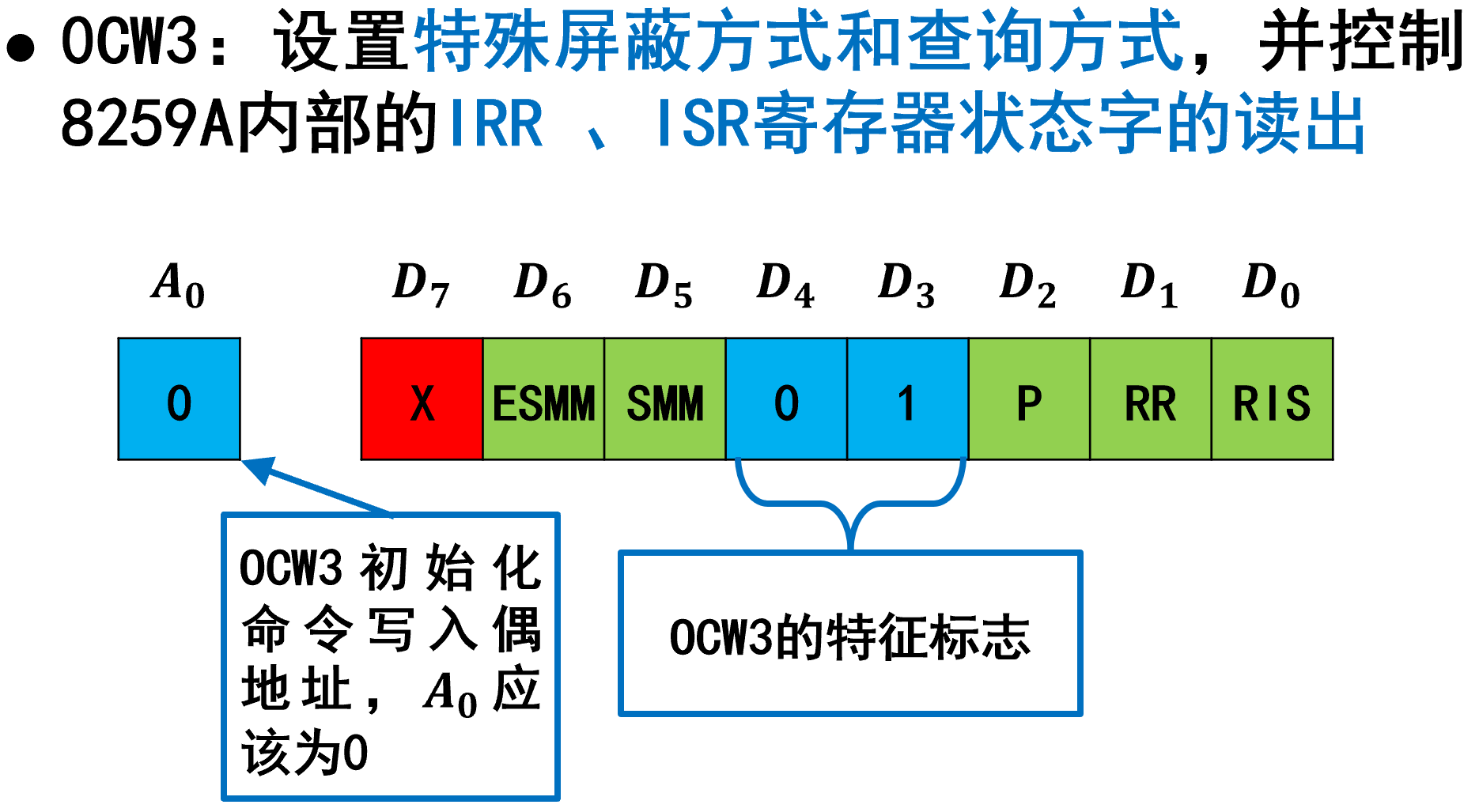

OCW3


中断

操作类型 CS A0 RD WR 功能 特征
写
命
令
字		 0 0 1 0 ICW1 D4=1
0 0 1 0 OCW2 D4D3=00
0 0 1 0 OCW3 D4D3=01
0 1 1 0 OCW1 ——
0 1 1 0 ICW2-4 顺序
读
状
态
字		 0 0 0 1 IRR OCW3,P=0
0 0 0 1 ISR OCW3,P=0
0 0 0 1 查询字 OCW3,P=1
0 1 0 1 IMR OCW1
无操作 1 * * *
