寄存器操作数
内存操作数
直接操作数
具有两个内存操作数的指令非常少见
定义数据并保留空间
另一个例子

寄存器操作数

在本教程中,我们只关心整数寄存器和 xmm 寄存器。您应该已经知道什么是寄存器,但是这里是一个快速的回顾。16 个整数寄存器为 64 位宽,称为：

R0  R1  R2  R3  R4  R5  R6  R7 R8 R9 R10 R11 R12 R13 R14 R15
RAX RCX RDX RBX RSP RBP RSI RDI

R0 = RAX, R1 = RCX, R2 = RDX, R3 = RBX, R4= RSP, R5 = RBP, R6 = RSI, R7 = RDI
(请注意,其中的最后 8 个寄存器具有备用名称)您可以将每个寄存器的最低 32 位视为寄存器本身,但可以使用以下名称：

R0D R1D R2D R3D R4D R5D R6D R7D R8D R9D R10D R11D R12D R13D R14D R15D
EAX ECX EDX EBX ESP EBP ESI EDI

R0D = EAX, R1D = ECX, R2D = EDX, R3D = EBX, R4D = ESP, R5D = EBP, R6D = ESI, R7D = EDI
您可以使用以下名称将每个寄存器的最低 16 位看作一个寄存器：

R0W R1W R2W R3W R4W R5W R6W R7W R8W R9W R10W R11W R12W R13W R14W R15W
AX  CX  DX  BX  SP  BP  SI  DI

R0W = AX, R1W = CX, R2W = DX, R3W = BX, R4W = SP, R5W = BP, R6W = SI, R7W = DI
您可以使用以下名称将每个寄存器的最低 8 位看作一个寄存器：

R0B R1B R2B R3B R4B R5B R6B R7B R8B R9B R10B R11B R12B R13B R14B R15B
AL  CL  DL  BL  SPL BPL SIL DIL

由于历史原因，R0...R3的第 8 至 15 位被命名为：

AH CH DH BH

最后,有 16 个 XMM 寄存器,每个 128 位宽,名为：

XMM0 ... XMM15

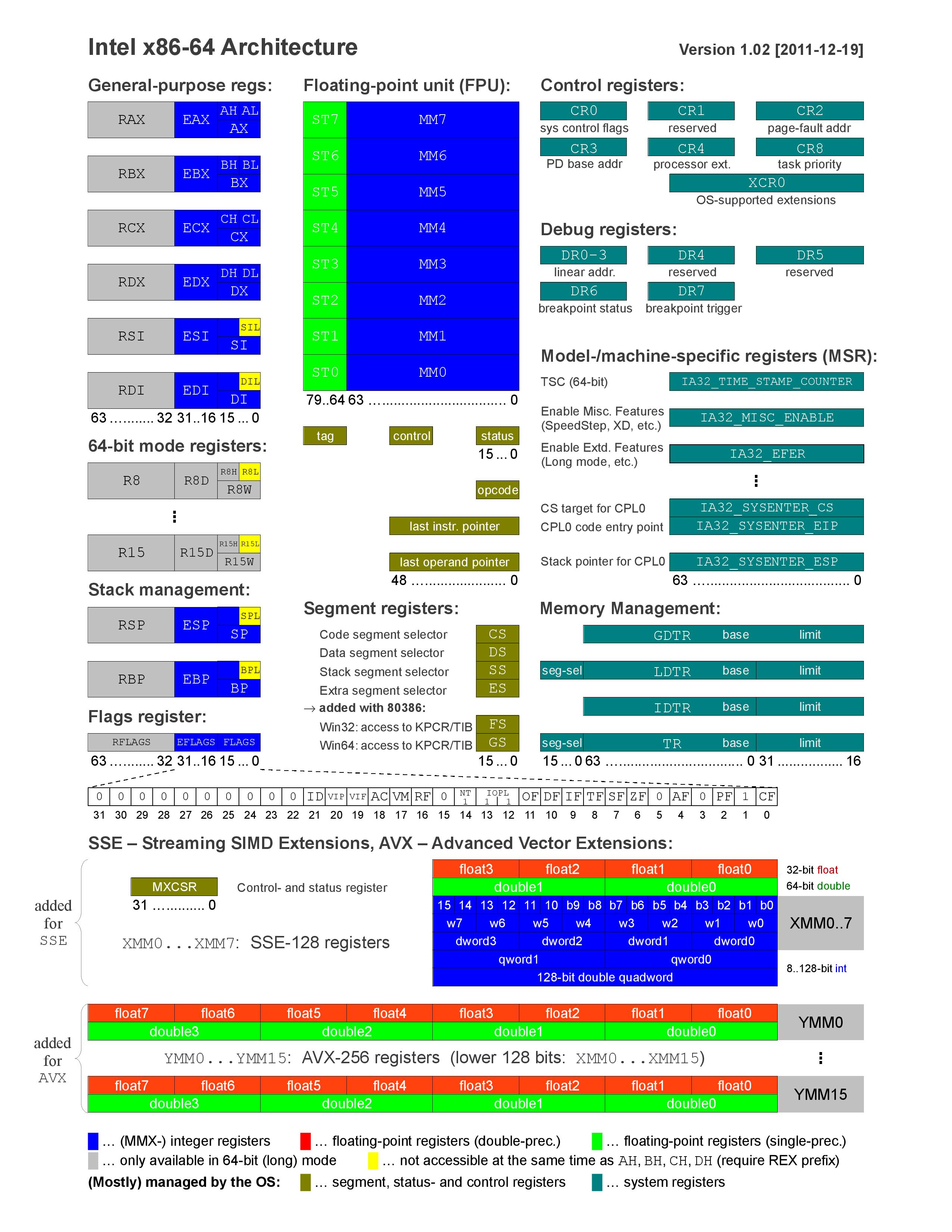

研究这张照片;希望它可以帮助：

nasm语法3-操作数类型 - 图1

内存操作数

这些是寻址的基本形式：

[ number ]
[ reg ]
[ reg + reg*scale ] 小数位数只能是 1、2、4 或 8
[ reg + number ]
[ reg + reg*scale + number ]

这个数字叫做位移 ; 普通寄存器称为基 ; 带有刻度的寄存器称为索引。

例子：

[750]               ; 仅位移
[rbp]               ; 仅基址寄存器
[rcx + rsi*4]       ; 基数+指数*比例
[rbp + rdx]         ; scale is 1
[rbx-8]             ; 位移-8
[rax + rdi*8 + 500] ; 所有四个组成部分
[rbx + counter]     ; 使用变量"counter"地址作为偏移

直接操作数

这些可以用多种方式编写。以下是官方文档中的一些示例。

200         ; 十进制数
0200        ; 仍然是十进制-前导0不会使其变为八进制
0200d       ; 显式十进制-d后缀
0d200       ; 也十进制-0d prefex，推荐
0c8h        ; 十六进制-h后缀,但是前导0是必需的,因为c8h看起来像var
0xc8        ; hex-经典的0x前缀，推荐
0hc8        ; 十六进制-由于某些原因,NASM偏爱0h写法，推荐
310q        ; 八进制-q后缀
0q310       ; 八进制-0q前缀，推荐
11001000b   ; 二进制-b后缀
0b1100_1000 ; 二进制-0b前缀,顺便说一下,允许使用下划线，推荐

具有两个内存操作数的指令非常少见

实际上,在本教程中我们将看不到任何此类说明。大多数基本说明只有以下几种形式：

`add` reg, reg
`add` reg,mem
`add` reg, imm
`add` mem,reg
`add` mem, imm

定义数据并保留空间

这些示例来自 docs 的第 3 章。要将数据放入内存中：

      db 0x55               ; 只是字节0x55
      db 0x55,0x56,0x57     ; 连续三个字节
      db 'a',0x55           ; 字符常量可以
      db 'hello',13,10,'$'  ; 字符串常量也是如此
      dw 0x1234             ; 0x34 0x12
      dw 'a'                ; 0x61 0x00(只是一个数字)
      dw 'ab'               ; 0x61 0x62(字符常量)
      dw 'abc'              ; 0x61 0x62 0x63 0x00(字符串)
      dd 0x12345678         ; 0x78 0x56 0x34 0x12
      dd 1.234567e20        ; 浮点常数
      dq 0x123456789abcdef0 ; 八字节常量
      dq 1.234567e20        ; 双精度浮点
      dt 1.234567e20        ; 扩展精度浮点

还有其他形式。请稍候自行查阅 NASM 文档。

要保留空间(无需初始化),可以使用以下伪指令。它们应该放在一个称为.bss的小节中(如果您试图在一个.text小节中使用它们,将会出现错误)：

buffer:         resb    64              ; 保留64个字节
wordvar:        resw    1               ; 保留一个字
realarray:      resq    10              ; 十个实数的数组

另一个例子

这是一个要研究的 macOS 程序：

triangle.asm

; ----------------------------------------------------------------------------------------
; 这是一个OSX控制台程序,将星号的小三角形写成标准
; 输出。仅在macOS上运行。
;
; nasm -fmacho64 triangle.asm && gcc hola.o && ./a.out
; ----------------------------------------------------------------------------------------
          global    _main
          default  rel
          section   .text
_main:
          push      rbx                     ; OSX必须，保存栈，Linux下删除该行
          mov       rdx, output             ; rdx holds address of next byte to write
          mov       r8, 1                   ; initial line length
          mov       r9, 0                   ; number of stars written on line so far
line:
          mov       byte [rdx], '*'         ; write single star
          inc       rdx                     ; advance pointer to next cell to write
          inc       r9                      ; "count" number so far on line
          cmp       r9, r8                  ; did we reach the number of stars for this line?
          jne       line                    ; not yet, keep writing on this line
lineDone:
          mov       byte [rdx], 10          ; write a new line char
          inc       rdx                     ; and move pointer to where next char goes
          inc       r8                      ; next line will be one char longer
          mov       r9, 0                   ; reset count of stars written on this line
          cmp       r8, maxlines            ; wait, did we already finish the last line?
          jng       line                    ; if not, begin writing this line
done:
          mov       rax, 0x02000004         ; system call for write
          mov       rdi, 1                  ; file handle 1 is stdout
          mov       rsi, output             ; address of string to output
          mov       rdx, dataSize           ; number of bytes
          syscall                           ; invoke operating system to do the write
          ;exit(0)
          pop rbx                           ; OSX必须，弹出开头保存的栈，Linux下删除该行
          ;mov       rax, 0x02000001         ; system call for exit
          ;xor       rdi, rdi                ; exit code 0
          ;syscall                           ; invoke operating system to exit
          ret
          section   .bss
maxlines  equ       8
dataSize  equ       44
output:   resb      dataSize

$ nasm -fmacho64 triangle.asm && ld triangle.o && ./a.out
*
**
***
****
*****
******
*******
********

此示例中的新内容：

cmp 做比较
je如果先前的比较相等则跳转。
jne(如果不等于则跳转)
jl(如果不等于则跳转)
jnl(如果不小于则跳转)
jg(如果大于则跳转)
jng(如果不大于则跳转)
jle(如果小于或等于则跳转)
jnle(如果不小于或等于则跳转)
jge(如果大于或等于则跳转)
jnge(如果不大于或等于则跳转)
equ实际上不是真正的指令。它只是定义了供汇编程序本身使用的缩写。(这是一个意义深远的想法)
本.bss节适用于可写数据。
