3D Computer Game Programming-Note 4

1、基本操作演练

  • 下载 Fantasy Skybox FREE，构建自己的游戏场景

    • 从 Asset Store 上下载 Fantasy Skybox FREE：
      Unity-游戏对象与图形基础 - 图1

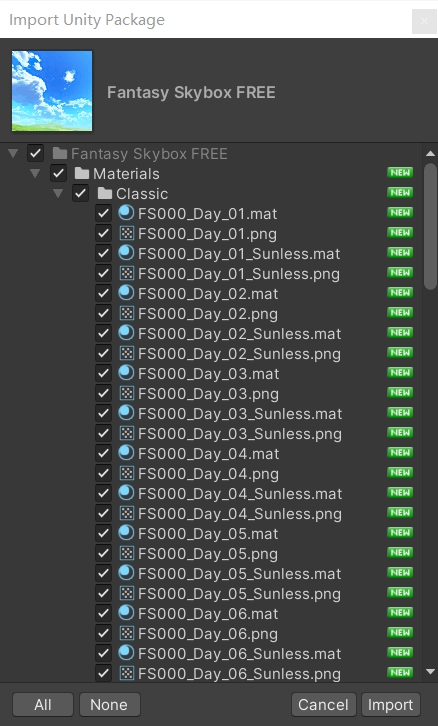

    • 导入包到 Assets 中：
      Unity-游戏对象与图形基础 - 图2

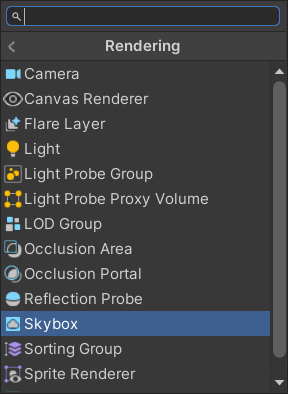

    • 在 Main Camera 上添加部件 Rendering -> Skybox，在已导入的 Fantasy Skybox FREE -> Materials 中选择喜欢的素材（.mat 文件）拖放到 Skybox 中：
      Unity-游戏对象与图形基础 - 图3

运行：
Unity-游戏对象与图形基础 - 图4

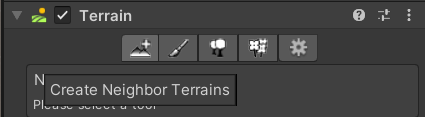

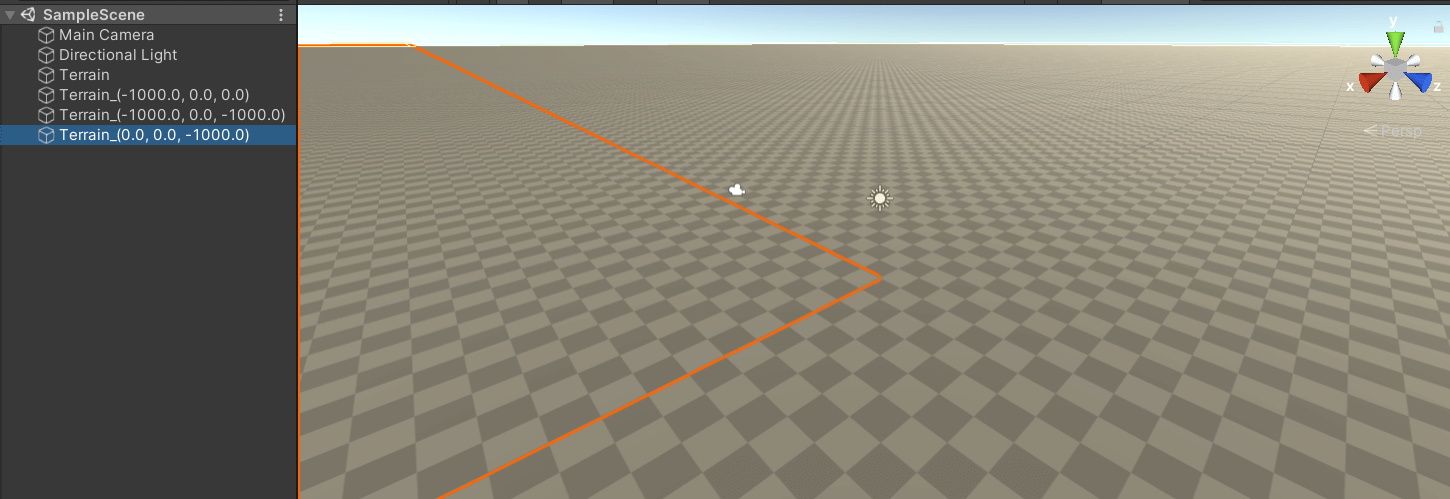

  • 在菜单栏选择 GameObject -> 3D Object -> Terrain，新建一个地形对象，同时为了更完整的视觉效果，在其附近创建另外三个地形对象：
    Unity-游戏对象与图形基础 - 图5

Unity-游戏对象与图形基础 - 图6

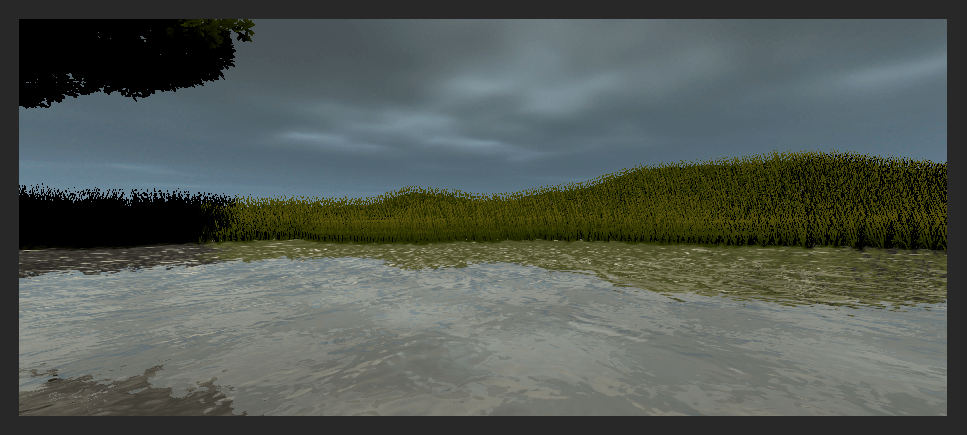

  • 在 Terrain 的 Inspector 窗口中选择合适的工具渲染起伏的地形、花草等，从 Asset Store 中导入水面预制，游戏场景最终效果如下：
    Unity-游戏对象与图形基础 - 图7
  • 写一个简单的总结，总结游戏对象的使用。

  作为 Unity 中的基本对象，游戏对象可以作为组件的容器使用，即通过在游戏对象上挂载不同的组件来获得相关的属性，从而实现不同的功能。

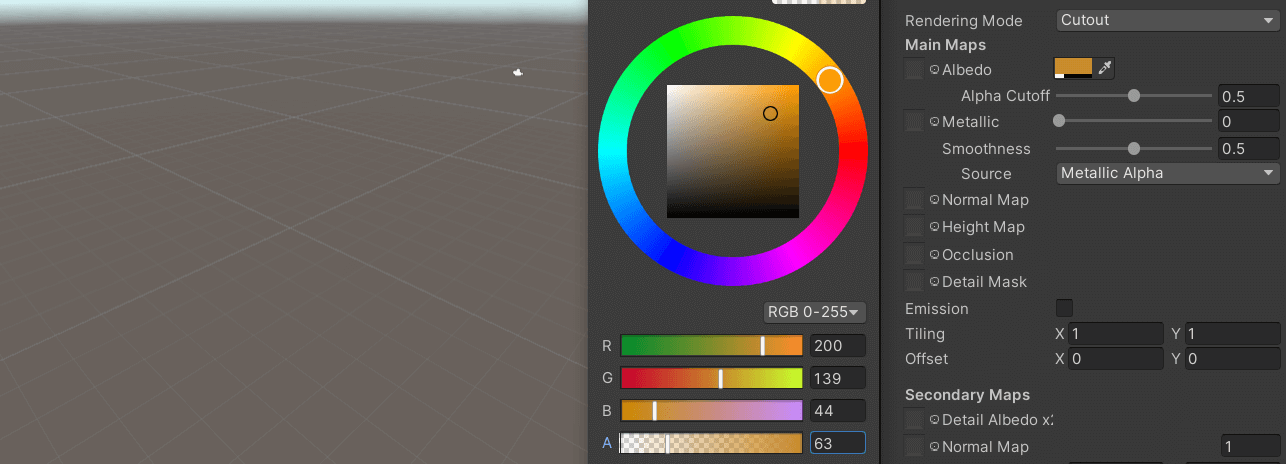

  比如，当希望得到一个视觉效果惊艳的游戏对象时，可以挂载 Material 调整颜色透明度等，或是挂载 Texture2D 为其贴上纹理；当希望一个游戏对象可以作为一个音频播放器时，可以在该游戏对象上挂载一个 Audio；当希望游戏对象可以在游戏运行时自动完成某些动作时，可以编写脚本并挂载到游戏对象上，在运行时自动执行脚本指定的逻辑实现。

  游戏对象既可以通过直接创建的方式实例化，也可以通过预制来实例化。

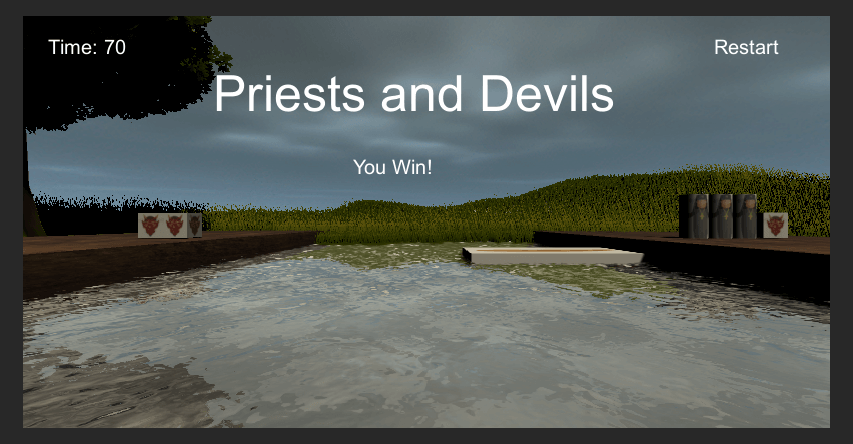

2、实现《牧师与魔鬼》动作分离版

  1.  要求：设计一个裁判类，当游戏达到结束条件时，通知场景控制器游戏结束

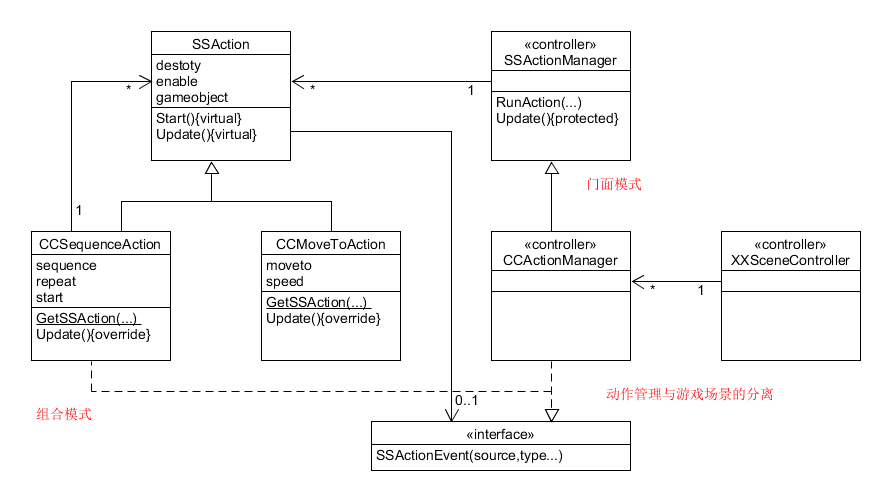

  本次游戏是在🔗牧师与恶魔的基础上将动作管理与游戏场景分离而实现的。借用课程主页的设计图：

Unity-游戏对象与图形基础 - 图8

  设计思路如下：

  • 通过门面模式（控制器模式）输出组合好的几个动作，共原来程序调用
    • 这个门面就是 CCActionManager
  • 通过组合模式实现动作组合，按组合模式设计方法
    • 必须有一个抽象事物表示该类事物的共性，例如 SSAction，表示动作，不管是基本动作或是组合后的动作
    • 基本动作，用户设计的基本动作类。 例如：CCMoveToAction
    • 组合动作，由（基本或组合）动作组合的类。例如：CCSequenceAction
  • 接口回调（函数回调）实现管理者与被管理者解耦
    • 如组合对象实现一个事件抽象接口（ISSCallback），作为监听器（listener）监听子动作的事件
    • 被组合对象使用监听器传递消息给管理者。至于管理者如何处理由实现该监听器的人决定
  • 通过模板方法，让使用者减少对动作管理过程细节的要求
    • SSActionManager 作为 CCActionManager 基类

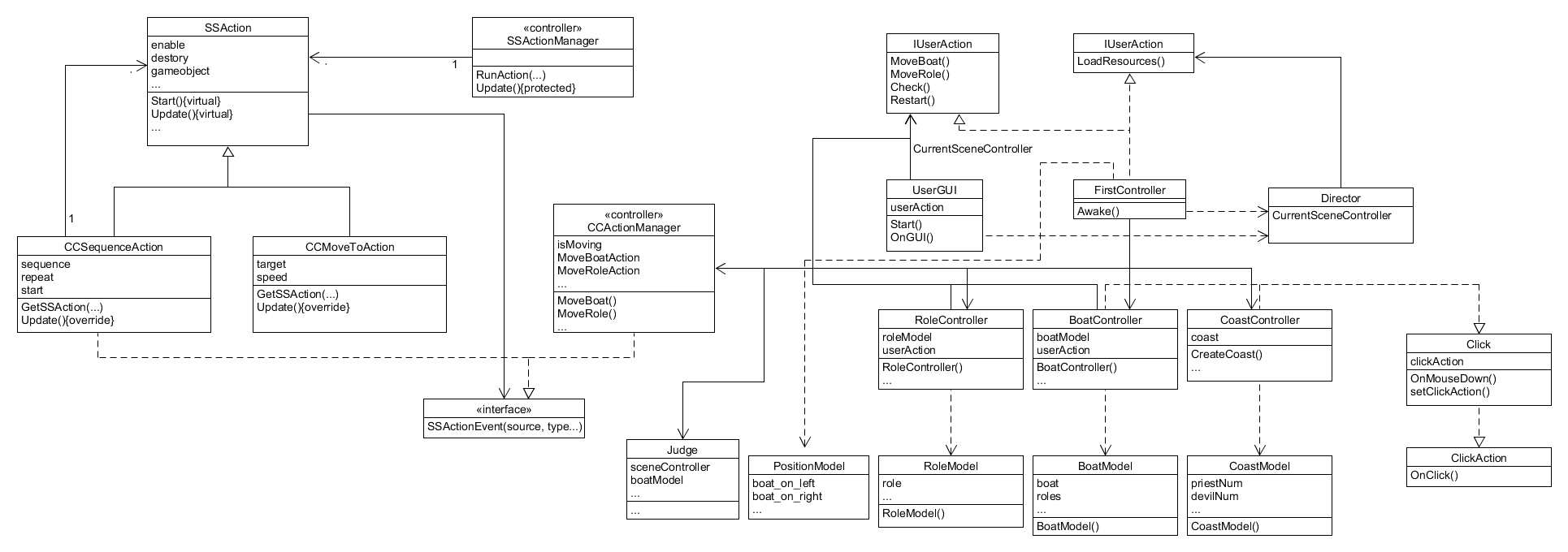

  根据该设计思路，修改程序结构，对应的 UML 图如下：

Unity-游戏对象与图形基础 - 图9

  为了实现动作分离，需要新增以下文件：

  • SSAction.cs: 继承 ScriptableObject（不需要绑定 GameObject 对象的可编程基类），作为游戏动作的基类

    1. public class SSAction : ScriptableObject {
    2.   public bool enable = true;
    3.   public bool destory = false;
    5.   public GameObject gameObject { get; set; }
    6.   public Transform transform { get; set; }
    7.   public ISSActionCallback callback { get; set; }
    9.   protected SSAction() { }
    11.   public virtual void Start() {
    12.       throw new System.NotImplementedException();
    13.   }
    15.   public virtual void Update() {
    16.       throw new System.NotImplementedException();
    17.   }
    18. }

  • CCMoveToAction.cs: 实现具体动作，将一个物体移动到目标位置，并通知任务完成

    1. public class CCMoveToAction : SSAction {
    2.   public Vector3 target;
    3.   public float speed;
    5.   public static CCMoveToAction GetSSAction(Vector3 target, float speed) {
    6.       CCMoveToAction action = ScriptableObject.CreateInstance<CCMoveToAction>();
    7.       action.target = target;
    8.       action.speed = speed;
    9.       return action;
    10.   }
    12.   private CCMoveToAction() { }
    14.   public override void Start() { }
    16.   public override void Update() {
    17.       if (this.gameObject == null || this.transform.localPosition == target)
    18.       {
    19.           this.destory = true;
    20.           this.callback.SSActionEvent(this);
    21.           return;
    22.       }
    23.       this.transform.localPosition = Vector3.MoveTowards(this.transform.localPosition, target, speed * Time.deltaTime);
    24.   }
    25. }

  • CCSequenceAction.cs: 实现一个动作组合序列，顺序播放动作。在本游戏中主要服务于角色上下船的运动轨迹（只有一个移动动作时角色会沿直线而非折线运动，出现穿过其他游戏对象的情况）

    1. public class CCSequenceAction : SSAction, ISSActionCallback {
    2.   public List<SSAction> sequence;
    3.   public int repeat = -1;
    4.   public int start = 0;
    6.   public static CCSequenceAction GetSSAction(int repeat, int start, List<SSAction> sequence) {
    7.       CCSequenceAction action = ScriptableObject.CreateInstance<CCSequenceAction>();
    8.       action.repeat = repeat;
    9.       action.sequence = sequence;
    10.       action.start = start;
    11.       return action;
    12.   }
    14.   public override void Start() {
    15.       foreach (SSAction action in sequence) {
    16.           action.gameObject = this.gameObject;
    17.           action.transform = this.transform;
    18.           action.callback = this;
    19.           action.Start();
    20.       }
    21.   }
    23.   public override void Update() {
    24.       if (sequence.Count == 0)
    25.           return;
    26.       if (start < sequence.Count)
    27.           sequence[start].Update();
    28.   }
    30.   public void SSActionEvent(SSAction source, SSActionEventType events = SSActionEventType.Competed, int Param = 0, string strParam = null, Object objectParam = null) {
    31.       source.destory = false;
    32.       this.start++;
    33.       if (this.start >= sequence.Count) {
    34.           this.start = 0;
    35.           if (repeat > 0)
    36.               repeat--;
    37.           if (repeat == 0) {
    38.               this.destory = true;
    39.               this.callback.SSActionEvent(this);
    40.           }
    41.       }
    42.   }
    44.   void OnDestory() { }
    45. }

  • SSActionManager.cs: 作为动作对象管理器的基类，实现了所有动作的基本管理

    1. public class SSActionManager : MonoBehaviour {
    2.   private Dictionary<int, SSAction> actions = new Dictionary<int, SSAction>();
    3.   private List<SSAction> waitingAdd = new List<SSAction>();
    4.   private List<int> waitingDelete = new List<int>();
    6.   protected void Start() { }
    8.   protected void Update() {
    9.       foreach (SSAction ac in waitingAdd)
    10.           actions[ac.GetInstanceID()] = ac;
    11.       waitingAdd.Clear();
    13.       foreach (KeyValuePair<int, SSAction> kv in actions) {
    14.           SSAction ac = kv.Value;
    15.           if (ac.destory) {
    16.               waitingDelete.Add(ac.GetInstanceID());
    17.           }
    18.           else if (ac.enable) {
    19.               ac.Update();
    20.           }
    21.       }
    23.       foreach (int key in waitingDelete) {
    24.           SSAction ac = actions[key];
    25.           actions.Remove(key);
    26.           Destroy(ac);
    27.       }
    28.       waitingDelete.Clear();
    29.   }
    31.   public void RunAction(GameObject gameObject, SSAction action, ISSActionCallback manager) {
    32.       action.gameObject = gameObject;
    33.       action.transform = gameObject.transform;
    34.       action.callback = manager;
    35.       waitingAdd.Add(action);
    36.       action.Start();
    37.   }
    38. }

  • CCActionManager.cs: 封装游戏中的具体动作，提供接口供场景控制器调用，实现动作管理与游戏场景分离

    1. public class CCActionManager : SSActionManager, ISSActionCallback {
    2.   private bool isMoving = false;
    3.   public CCMoveToAction MoveBoatAction;
    4.   public CCSequenceAction MoveRoleAction;
    5.   public FirstController sceneController;
    7.   public void SSActionEvent(SSAction source, SSActionEventType events = SSActionEventType.Competed, int Param = 0, string strParam = null, Object objectParam = null) {
    8.       isMoving = false;
    9.   }
    11.   protected new void Start() {
    12.       sceneController = (FirstController)SSDirector.GetInstance().CurrentSceneController;
    13.       sceneController.SetActionManager(this);
    14.   }
    16.   public bool GetIsMoving() {
    17.       return isMoving;
    18.   }
    20.   public void MoveBoat(GameObject obj, Vector3 target, float speed) {
    21.       if (isMoving) {
    22.           return;
    23.       }
    24.       isMoving = true;
    25.       MoveBoatAction = CCMoveToAction.GetSSAction(target, speed);
    26.       this.RunAction(obj, MoveBoatAction, this);
    27.   }
    29.   public void MoveRole(GameObject role, Vector3 transfer, Vector3 target, float speed) {
    30.       if (isMoving) {
    31.           return;
    32.       }
    33.       isMoving = true;
    34.       MoveRoleAction = CCSequenceAction.GetSSAction(0, 0, new List<SSAction> { CCMoveToAction.GetSSAction(transfer, speed), CCMoveToAction.GetSSAction(target, speed) });
    35.       this.RunAction(role, MoveRoleAction, this);
    36.   }
    37. }

  • ISSActionCallback.cs: 实现消息通知，避免与动作管理者直接依赖

    1. public enum SSActionEventType : int { Started, Competed }
    2. public interface ISSActionCallback {
    3.   void SSActionEvent(SSAction source,
    4.       SSActionEventType events = SSActionEventType.Competed,
    5.       int intParam = 0,
    6.       string strParam = null,
    7.       Object objectParam = null);
    8. }

  • Judge.cs: 裁判类，当游戏达到结束条件时，通知场景控制器游戏结束

    1. public class Judge : MonoBehaviour {
    2.   public FirstController sceneController;
    3.   public CoastModel srcCoastModel;
    4.   public CoastModel desCoastModel;
    5.   public BoatModel boatModel;
    7.   void Start() {
    8.       sceneController = (FirstController)SSDirector.GetInstance().CurrentSceneController;
    9.       srcCoastModel = sceneController.SrcCoastController.GetCoastModel();
    10.       desCoastModel = sceneController.DesCoastController.GetCoastModel();
    11.       boatModel = sceneController.boatController.GetBoatModel();
    12.   }
    14.   // 参考之前的 Check()
    15.   void Update() {
    16.       if (!sceneController.isRunning)
    17.           return;
    19.       if (sceneController.time <= 0) {
    20.           sceneController.JudgeCallback("Game Over!", false);
    21.           return;
    22.       }
    23.       this.gameObject.GetComponent<UserGUI>().result = "";
    25.       if (desCoastModel.priestNum == 3) {
    26.           sceneController.JudgeCallback("You Win!", false);
    27.           return;
    28.       }
    29.       else {
    30.           int leftPriestNum, leftDevilNum, rightPriestNum, rightDevilNum;
    31.           leftPriestNum = srcCoastModel.priestNum + (boatModel.OnRight ? 0 : boatModel.priestNum);
    32.           leftDevilNum = srcCoastModel.devilNum + (boatModel.OnRight ? 0 : boatModel.devilNum);
    33.           if (leftPriestNum != 0 && leftPriestNum < leftDevilNum) {
    34.               sceneController.JudgeCallback("Game Over!", false);
    35.               return;
    36.           }
    38.           rightPriestNum = desCoastModel.priestNum + (boatModel.OnRight ? boatModel.priestNum : 0);
    39.           rightDevilNum = desCoastModel.devilNum + (boatModel.OnRight ? boatModel.devilNum : 0);
    40.           if (rightPriestNum != 0 && rightPriestNum < rightDevilNum) {
    41.               sceneController.JudgeCallback("Game Over!", false);
    42.               return;
    43.           }
    44.       }
    45.   }
    46. }

  同时，需要更改以下文件：

  • FirstController.cs: 主要更改与动作管理相关的部分（与上一版相同的部分代码略去）

    1. public class FirstController : MonoBehaviour, ISceneController, IUserAction {
    2.   /* 增加动作管理器 */
    3.   public CCActionManager ActionManager;
    5.   public CoastController DesCoastController;
    6.   public CoastController SrcCoastController;
    7.   public BoatController boatController;
    8.   public RoleController[] roleModelControllers;
    9.   //private MoveController moveController;
    11.   private RiverModel river;
    12.   public bool isRunning;
    13.   public float time;
    14.   public float speed = 8;
    16.   public void SetActionManager(CCActionManager actionManager) {
    17.       this.ActionManager = actionManager;
    18.   }
    20.   void Awake() {
    21.       SSDirector director = SSDirector.GetInstance();
    22.       director.CurrentSceneController = this;
    23.       director.CurrentSceneController.LoadResources();
    24.       this.gameObject.AddComponent<UserGUI>();
    25.       this.gameObject.AddComponent<CCActionManager>();
    26.       this.gameObject.AddComponent<Judge>();
    27.   }
    29.   public void LoadResources() {
    30.       /*...*/
    31.   }
    33.   /* 使用动作管理器提供的接口实现运动，取代原来的 moveController；下同 */
    34.   public void MoveBoat() {
    35.       if ((!isRunning) || ActionManager.GetIsMoving())
    36.           return;
    38.       if (boatController.GetBoatModel().OnRight)
    39.           ActionManager.MoveBoat(boatController.GetBoatModel().boat, PositionModel.boat_on_left, speed);
    40.       else
    41.           ActionManager.MoveBoat(boatController.GetBoatModel().boat, PositionModel.boat_on_right, speed);
    43.       boatController.GetBoatModel().OnRight = !boatController.GetBoatModel().OnRight;
    44.   }
    46.   public void MoveRole(RoleModel roleModel) {
    47.       if ((!isRunning) || ActionManager.GetIsMoving())
    48.           return;
    50.       Vector3 target, transfer;
    51.       if (roleModel.OnBoat) {
    52.           if (boatController.GetBoatModel().OnRight)
    53.               target = DesCoastController.AddRole(roleModel);
    54.           else
    55.               target = SrcCoastController.AddRole(roleModel);
    57.           /* 设置一个中转点使运动轨迹成为折线；下同 */
    58.           if (roleModel.role.transform.localPosition.y > target.y)
    59.               transfer = new Vector3(target.x, roleModel.role.transform.localPosition.y, target.z);
    60.           else
    61.               transfer = new Vector3(roleModel.role.transform.localPosition.x, target.y, target.z);
    63.           ActionManager.MoveRole(roleModel.role, transfer, target, 5);
    64.           roleModel.OnRight = boatController.GetBoatModel().OnRight;
    65.           boatController.RemoveRole(roleModel);
    66.       }
    67.       else {
    68.           if (boatController.GetBoatModel().OnRight == roleModel.OnRight) {
    69.               if (roleModel.OnRight) {
    70.                   DesCoastController.RemoveRole(roleModel);
    71.               }
    72.               else {
    73.                   SrcCoastController.RemoveRole(roleModel);
    74.               }
    75.               target = boatController.AddRole(roleModel);
    76.               if (roleModel.role.transform.localPosition.y > target.y)
    77.                   transfer = new Vector3(target.x, roleModel.role.transform.localPosition.y, target.z);
    78.               else
    79.                   transfer = new Vector3(roleModel.role.transform.localPosition.x, target.y, target.z);
    80.               ActionManager.MoveRole(roleModel.role, transfer, target, 5);
    81.           }
    82.       }
    83.   }
    85.   public void Restart() {
    86.       /*...*/
    87.   }
    89.   void Update() {
    90.       if (isRunning) {
    91.           time -= Time.deltaTime;
    92.           this.gameObject.GetComponent<UserGUI>().time = (int)time;
    93.       }
    94.   }
    96.   /* 将裁判类的返回信息呈现在游戏场景中 */
    97.   public void JudgeCallback(string result, bool isRunning) {
    98.       this.gameObject.GetComponent<UserGUI>().result = result;
    99.       this.gameObject.GetComponent<UserGUI>().time = (int)time;
    100.       this.isRunning = isRunning;
    101.   }
    102. }

  此外，由于增加了游戏场景，上一版中由长方体构成的“粗制滥造”的 River 已经不需要了，因此将所有文件中有关 RiverModel 的部分全部删去。

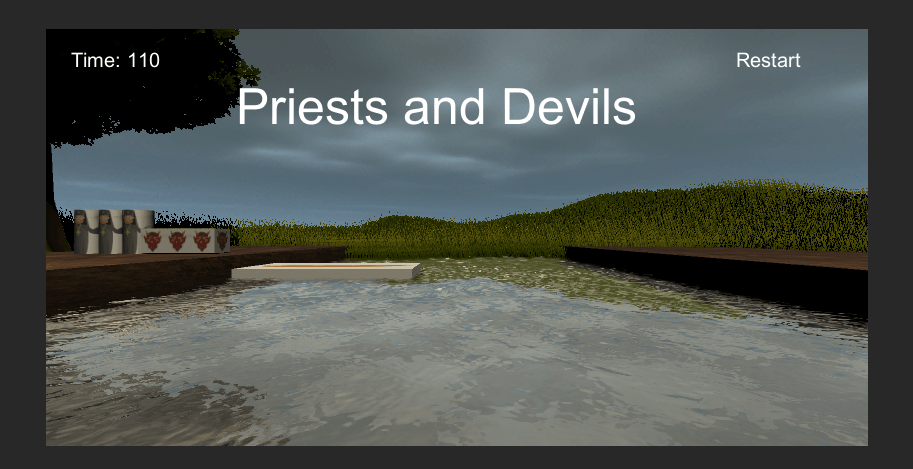

  【游戏效果图】

  Unity-游戏对象与图形基础 - 图10

  Unity-游戏对象与图形基础 - 图11

  【动态展示】

  🔗视频链接（新的游戏场景占用较多内存，游戏过程会有明显卡顿）

3、材料与渲染联系

  • Standard Shader 自然场景渲染器
  1.  选择合适内容，如 Albedo Color and Transparency，寻找合适素材，展示相关效果的呈现

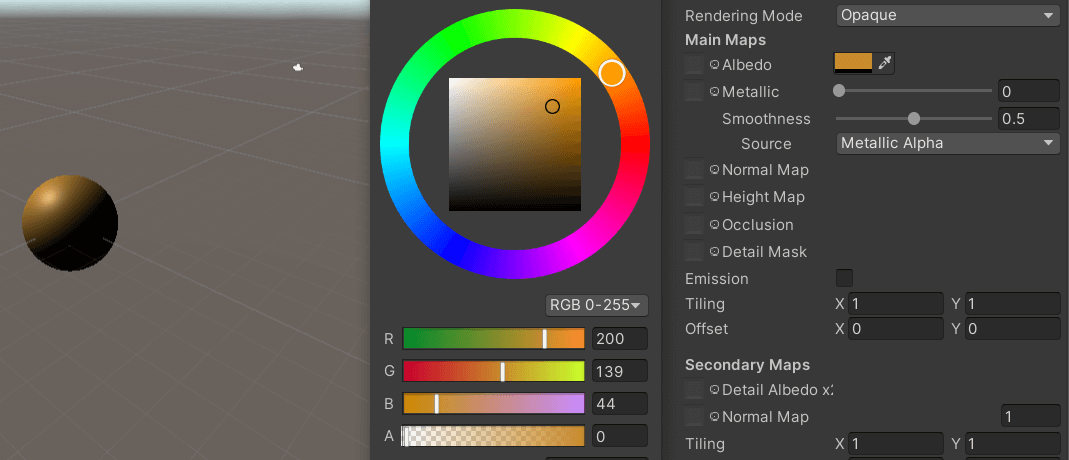

  创建一个球体和一个 Material，将 Material 拖到球体上。首先调整颜色：

  Unity-游戏对象与图形基础 - 图12

  Unity-游戏对象与图形基础 - 图13

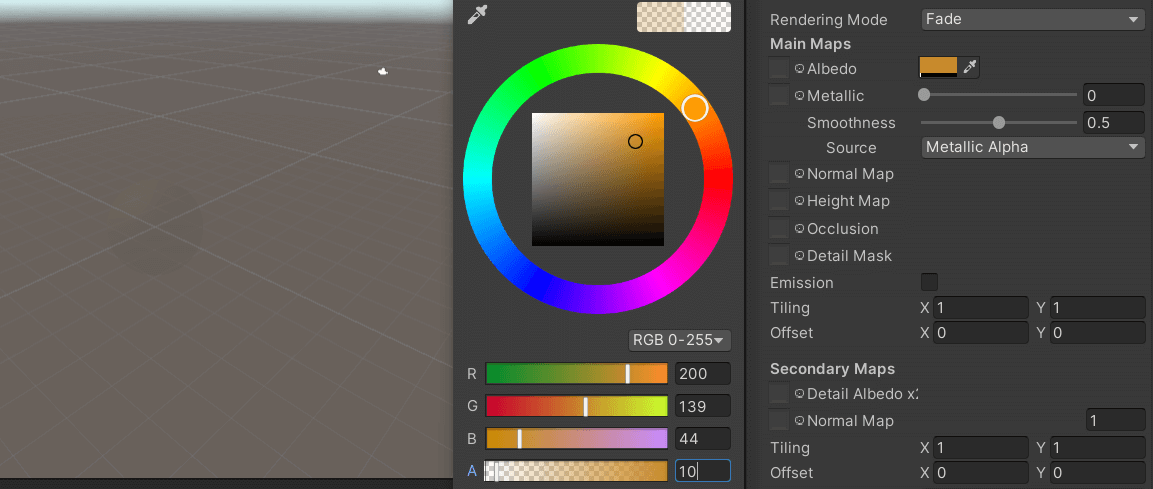

  通过调整 Alpha 值来控制其透明度：当 Rendering Mode 为 Opaque 时调整无效；当 Rendering Mode 为 Cutout 时，Alpha 值为 0~127 时材质为完全透明，而 Alpha 值为 128~255 时材质为完全不透明；当 Rendering Mode 为 Fade 时可以实现任意透明度；当 Rendering Mode 为 Transparent 时可以实现一定范围内的任意透明度：  Unity-游戏对象与图形基础 - 图14

  Unity-游戏对象与图形基础 - 图15

  Unity-游戏对象与图形基础 - 图16

  Unity-游戏对象与图形基础 - 图17

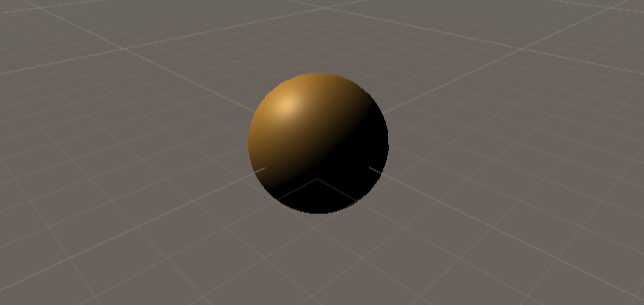

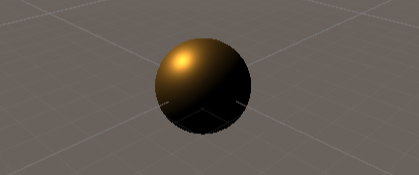

  调整 Metallic 值可以控制材质的金属感：

  Unity-游戏对象与图形基础 - 图18

  Unity-游戏对象与图形基础 - 图19

  （联想到了哈利波特的金色飞贼）

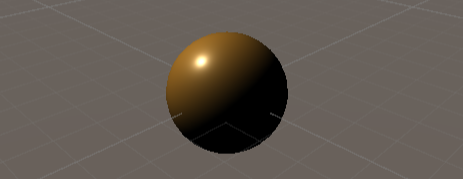

  调整 Smoothness 值可以控制材质的平滑度：

  Unity-游戏对象与图形基础 - 图20

  Unity-游戏对象与图形基础 - 图21

  （质感接近台球了）

  • 声音
  1.  给出游戏中利用 Reverb Zones 呈现车辆穿过隧道的声效的案例

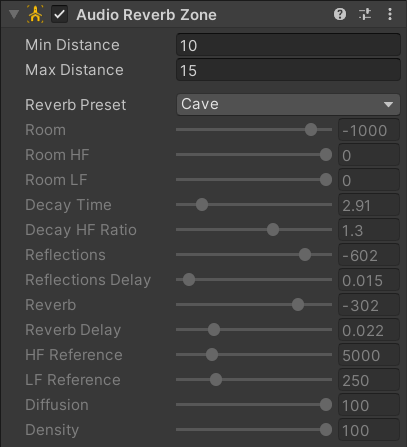

  下载声音素材🔗Engine，在 Unity 场景中创建一个空对象，在该空对象上挂载组件 Audio Source 和 Audio Reverb Zone，将素材拖放到 Audio Source 的 AudioClip 作为声音资源，同时开启 Loop，并在 Audio Reverb Zone 中设置 Reverb Preset 为 Cave（隧道声效），运行游戏即可。

  Unity-游戏对象与图形基础 - 图22

  Unity-游戏对象与图形基础 - 图23

  🔗项目地址
