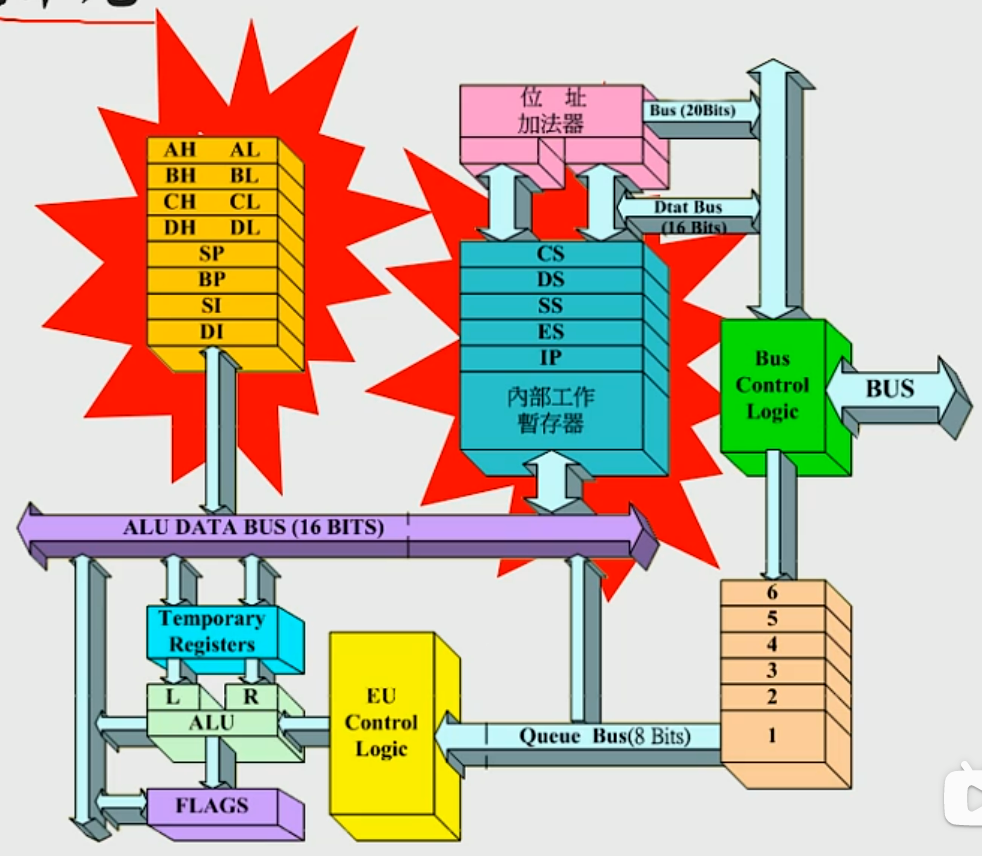

8086CPU有14个寄存器

通用寄存器：AX、BX、CX、DX
变址寄存器：SI、DI
指针寄存器：SP、BP
指令指针寄存器：IP
段寄存器：CS、SS、DS、ES
标志寄存器：PSW
共性：8086CPU所有寄存器都是16位的，可以存放两个字节

通用寄存器结构（AX）

一个16位寄存器保存数据的最大值：2^16-1（FFFF）

思考：

8086上一代CPU寄存器是8位的，如何保证程序的兼容性

方案：

通用寄存器可以分为两个独立的8位寄存器使用
AX寄存器裂开分为AH和AL，AH表示AX的高8位，AL表示AX的第8位
同样，BX可以分为BH和BL，CX可以分为CH和CL……

“字”在寄存器中的存储

8086是16位CPU
8086的字长(word size)为16bit
多少位CPU，它的字长就是多少bit
一个字可以存在一个16位寄存器中
这个字的高位字节存在这个寄存器的高8位寄存器
这个字的低位字节存在这个寄存器的低8位寄存器

确定物理地址的方法

  • CPU访问内存单元时要给出内存单元的地址。
  • 所有的内存单元构成的存储空间是一个一维的线性空间

  • 没有给内存单元在这个空间中都有唯一的地址，这个唯一的地址称为物理地址

    事实

  • 8086有20位的地址总线，可传送20位地址，寻址能力为1M。

  • 8086是16位结构的CPU
    • 运算器一次最多处理16位的数据，寄存器的最大宽度为16位，寻址能力也只有64KB

      思考

      8086如何处理在寻址空间上的这个矛盾

      方案

      8086的解决方法：
      用两个16位的地址（段地址、偏移地址）合成一个20位的物理地址
      地址加法器合成物理地址的方法：
      物理地址=段地址*16+偏移地址

用分段的方式管理CPU

8086CPU用 段地址*16+偏移地址=物理地址 的方式给出内存单元的物理地址。
内存的逻辑地址是连续的线性的，内存并没有分段，段的划分来自CPU。

存储单元地址的表示方法

例：数据在21F60H内存单元中，段地址是2000H，说法
数据存在内存2000:1F60单元中
数据存在内存的2000H段中的1F60H单元中。

段地址寄存器——用专门的寄存器存放段地址

CS：代码段寄存器
DS：数据段寄存器
SS：栈段寄存器
ES：附加段寄存器

偏移地址寄存器

IP：记录偏移地址
