前言

上一章我们实战了数据层的开发，这样我们来实现UI组件化, 技术方案选用 Alibaba/rax, 类 React 语法，适用于移动端开发。这章重点会介绍 组件化的设计分层， HOC组件设计，解析器模块设计。

源码地址（组件化代码合集）

https://github.com/ge-tbms/tbms-components

需求交互

项目最佳实践 - UI组件化 - 图2

针对交互稿我们有如下业务诉求分析：

  1. 对于一个聊天的UI可以拆分为 普通消息， 自定义（卡片）和系统消息组件。
  2. 对上面提到的消息展示， 抽象成一个HOC组件，封装不可变的UI，包裹可变组件。
  3. 封装输入框组件，表情组件。

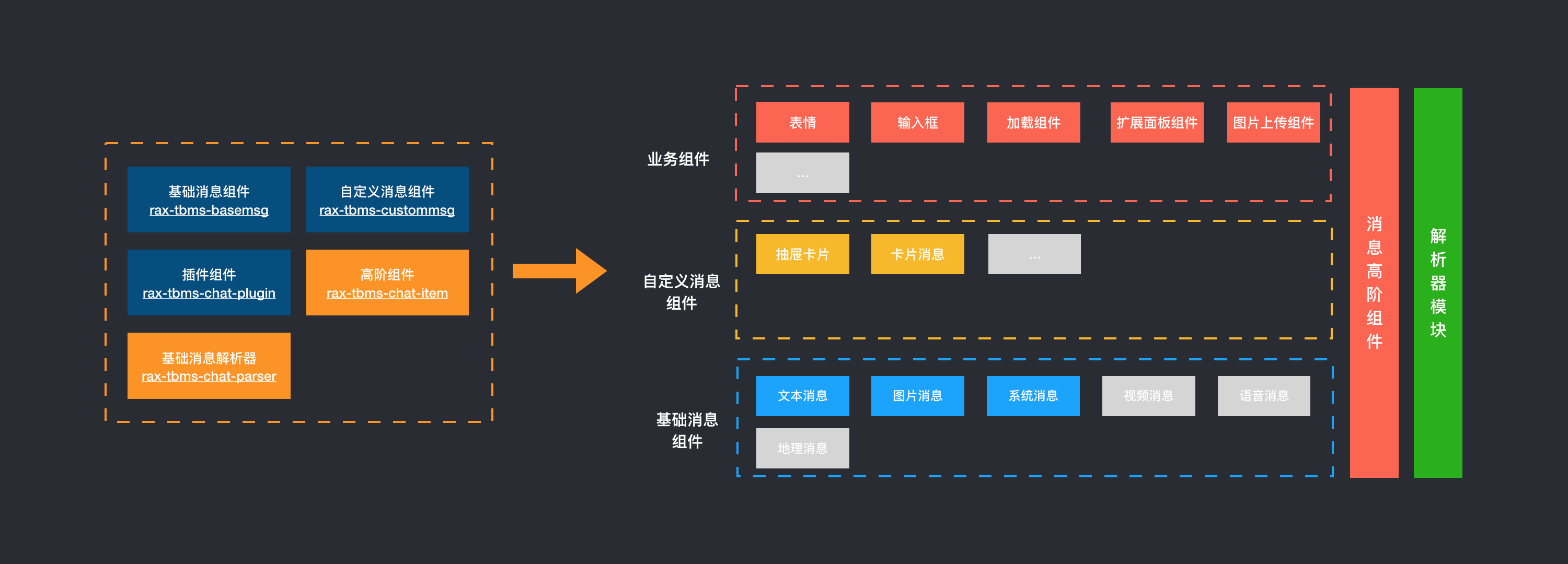

组件化架构框图

项目最佳实践 - UI组件化 - 图3

对聊天消息组件化能力划分三个层级：基础消息组件，自定义消息组件和业务组件。

  • 基础组件(rax-tbms-basemsg)：包括 文本消息、图片消息、系统消息等
  • 自定义消息（rax-tbms-custommsg）: 卡片消息， 抽屉消息等。
  • 业务组件(rax-tbms-chat-plugin): 表情，输入框，加载组件等

消息HOC组件

高阶组件（HOC）是组件开发中的高级技术，用来重用组件逻辑。

具体而言，高阶组件就是一个函数，且该函数接受一个组件作为参数，并返回一个新的组件。表达式如下：

  1. const EnhancedComponent = higherOrderComponent(WrappedComponent);

我们观察交互可以发现，聊天项可以抽象分离出一个HOC高阶组件。

  • 不可变区域为：头像和头像标题。
  • 可变区域：中间的消息流，根据不同消息展示不同消息UI。
  1. const leftChatItemHOC = (WrappedComponent) => (conversation) => {
  2.     const avator = conversation.targetAvator;
  3.     // 1. 返回一个装饰过的组件
  4.     return class extends PureComponent {
  5.         render() {
  6.           return (
  7.             <View style={style.container}>
  8.               <View style={style.containerAvator}>
  9.                 <Image source={{uri: avator}} resizeMode="cover" style={style.containerAvator} />
  10.               </View>
  11.               <View style={[style.containerCnt, style.containerLeft]} >
  12.                 <Text style={style.containerNick}>{conversation.targetNick}</Text>
  13.                 <View style={style.containerWrappedCard}>
  14.                   // 2. 返回传入的可变组件, 同时注入组件
  15.                   <WrappedComponent {...this.props} />
  16.                 </View>
  17.               </View>
  18.             </View>
  19.           );
  20.         }
  21.     }
  22. }

代码解释：封装了一个左侧消息展示的高阶函数，用来重用组件逻辑，返回一个传入的可变组件，同时注入属性。

使用事例

高阶组件rax-tbms-chat-item 封装了 leftChatItemHOC 和 rightChatItemHOC，分别是左侧对方发送消息高阶组件和右侧自己发送消息高阶组件。

WrappedComponent 为传入的组件， 通过高阶组件返回一个新的组件。
源码地址：

https://github.com/ge-tbms/tbms-components/blob/master/packages/rax-tbms-chat-item/src/index.js

使用事例参考如下:

  1. import { leftChatItemHOC } from 'tbms-ui-chat-item';
  2. import { TextMsg } from 'tbms-ui-chat-basemsg';
  4. // 1. 设置会话基础信息
  5. const conversation = {
  6.   avator: 'https://gw.alicdn.com/tfs/TB1aRryvSzqK1RjSZFpXXakSXXa-640-640.png',
  7.   targetNick: '伊芙丽旗舰店小徐',
  8.   fromNick: 'moliy'
  9. };
  11. // 2. 设置消息格式
  12. const message = {
  13.   type: 'text',
  14.   content: '其他的小伙伴有需要一起来看看吗？'
  15. };
  17. // 3. 返回HOC包裹的高阶组件
  18. const ItemComponent = leftChatItemHOC(TextMsg)(conversation);
  20. // 文本消息的消息流组件
  21. <ItemComponent {...message} />

代码解释说明如下：

  1. 设置会话基础信息
  2. 设置消息格式
  3. 返回HOC包裹的高阶组件

基础组件

聊天基础消息组件可以分为 文本消息、图片消息、系统消息 和 富文本消息 ，下面举一个简单的文本消息组件。

  1. /**
  2.  * @class
  3.  * @name tbms-text 基础组件
  4.  * @property {Object} props           属性
  5.  * @property {String} props.text      文字
  6.  */
  7. export default class extends BaseComponent {
  8.   render() {
  9.     const styles = this.styles;
  10.     // 1. 解析富文本，表情消息
  11.     const richText = wwParser(this.props.content, styles);
  12.     return <View style={styles.container}>{richText}</View>
  13.   }
  14. }

rax-tbms-basemsg 基础消息组件

  1. import { TextMsg } from 'rax-tbms-basemsg';

组件解析器模块

设计框图

项目最佳实践 - UI组件化 - 图4

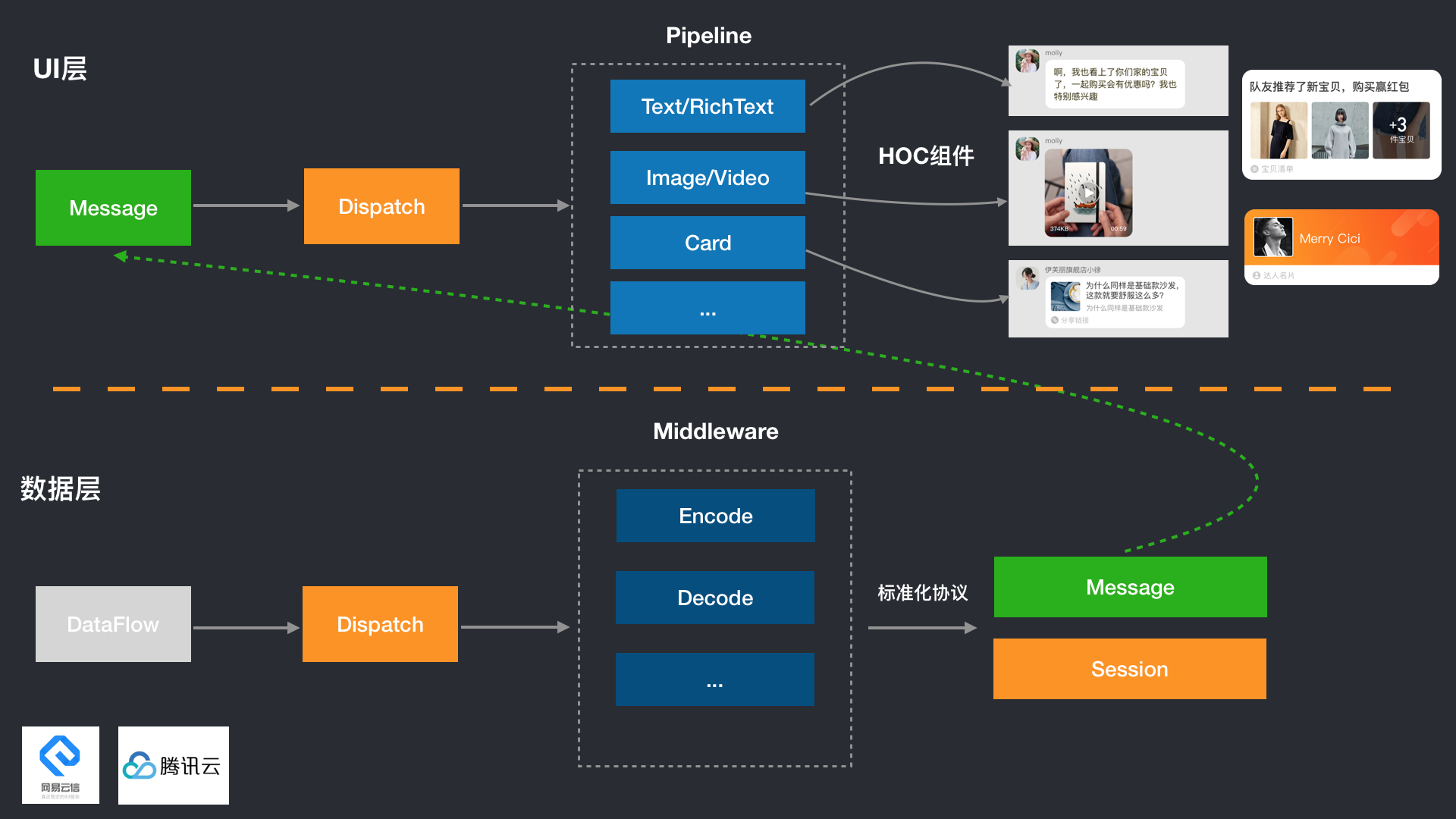

上一章我们通过中间件的方式，整合输出了标准 IM 数据结构：消息和会话。 这章我们要介绍下一条消息如何通过 pipline 表现出标准化UI，原理图如上所示。

设计思想

组件中间件的设计思路来源于数据驱动，如何根据不同的消息格式展示不同的UI组件。作者设计了一种管道模型（ 消息 ---> UI解析器 --> 组件 ），每条消息都通过解析器管道，最终得到上下文对象，包含高阶组件和消息数据两个属性对象。

设计的好处：入口和出口统一，对于数据和UI组件的映射关系放在 UI解析器模块。同时管道模型设计成插件可扩展方式，可以插拔不同UI解析器模块。

解析器参考代码

https://github.com/ge-tbms/tbms-components/blob/master/packages/rax-tbms-chat-parser/src/parse.js

中间件模型

promiseMiddleware 模块参考 前端进阶能力 - 通用SDK设计 的中间件函数。

解析器中间件模块 middleware

  1. export default class {
  2.   public middlewares:any[] = [];
  3.   public ctx = {
  4.     ItemComponent: null,
  5.     message: {},
  6.     conversation: {}
  7.   }
  8.   constructor(middlewares: any[]) {
  9.     this.middlewares = middlewares;
  10.   }
  11.   // 1. 批量添加中间件
  12.   useBatch(steps: any[]) {
  13.     if (_.isArray(steps)) {
  14.       this.middlewares = this.middlewares.concat(steps);
  15.     } else {
  16.       throw TypeError('useBatch must be arrary!!!')
  17.     }
  18.   }
  19.   // 2. 触发消息数据，每条消息都经过中间件流转
  20.   dispatch(msg: any, conversation: any) {
  21.     let steps = Object.create(this.middlewares);
  22.     let ctx = Object.create(this.ctx);
  23.     ctx.conversation = conversation;
  24.     ctx.message = msg;
  25.     // 3. 绑定执行上下文，批量处理解析器模块
  26.     return _.promiseMiddleware(steps, ctx);
  27.   }
  28. }

代码解释说明：

ctx保持了这次调用的引用。所有对象都挂载到ctx上，统一接口通过 dispatch 函数进行流转。 通过解析器 (parser) 会多挂载一个 高阶组件包装后的 ItemComponent 组件对象。

解析器模块 parser

解析模块的作用是根据不同的消息 映射成 不同的消息UI组件，具体参考代码如下：

  1. import { TextMsg } from 'rax-tbms-basemsg';
  2. import { leftChatItemHOC, rightChatItemHOC } from 'rax-tbms-chat-item';
  4. export default function (ctx) {
  5.   const msg = ctx.message;
  6.   let message = merge({ type: msg.type }, msg);
  8.   switch(msg.type) {
  9.     // 1. 区分消息类型
  10.     case 'text':
  11.       // 2. 合并消息数据
  12.       ctx.message = merge(message, {
  13.         content: msg.content
  14.       })
  15.       // 根据数据流向，通过HOC组件包装消息
  16.       ctx.ItemComponent = msg.flow === 'in' ? leftChatItemHOC(TextMsg)(ctx.conversation) : rightChatItemHOC(TextMsg)(ctx.conversation);
  17.       break;
  18.     default:
  19.       break;
  20.   }
  21. }

实例调用

  1. import baseParser from './parser.js'
  3. // 0. 实例化中间件模块
  4. const componentParser = new Middleware([baseParser]);
  6. // 1. 自定义解析器，现为空
  7. const cosutomParser = (ctx) => ({});
  9. // 2. 批量添加额外的UI解析器
  10. componentParser.useBatch([customParser])
  12. // 3. 注入 msg 和 conversation 两个对象
  13. componentParser.dispatch(msg, conversation).then(ctx => {
  14.     // 3.1 返回由解析器流转后的消息实体
  15.     const message = ctx.message;
  16.     // 3.2 返回由解析器流转后的高阶组件
  17.     const ItemComponent = ctx.ItemComponent;
  19.     // 4. render 实体组件
  20.     render(<ItemComponent {...ctx.message} />)
  21. })

代码解释说明：通过 middleware 和 parser 两个模块就实现了 pipeline 功能。 实例化 中间件模块，所有数据通过 dispatch 分发。

结语

本章提供了一种通用的数据驱动UI的设计模式，称作 pipeline 设计模式，同时介绍了组件化开发的通用思路： HOC组件开发，组件化分层的思想。这章介绍的实践能力和思想同样可以适用于其他业务，有助于提升大家的前端设计架构能力。
