节点介绍

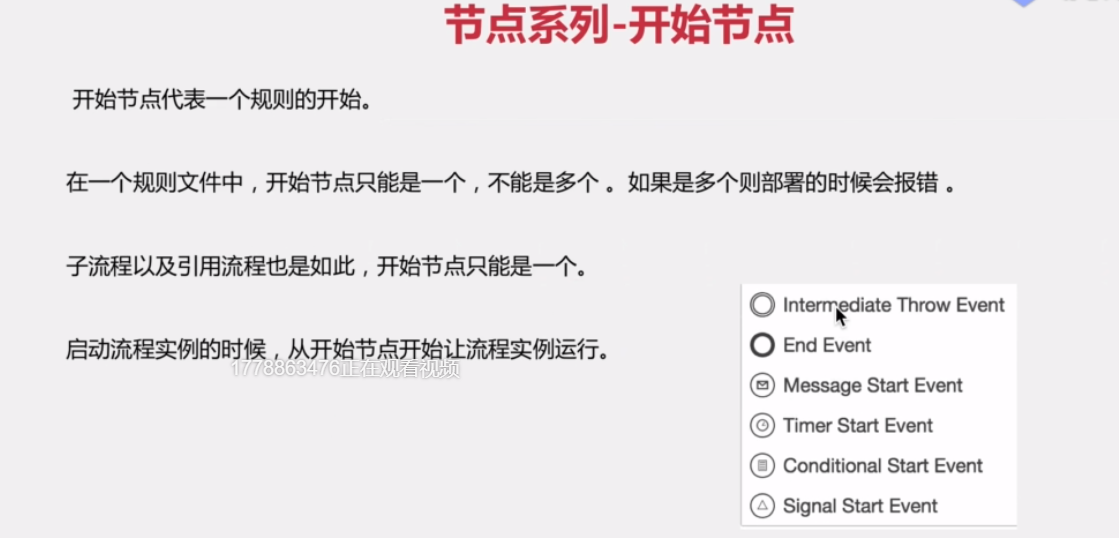

开始节点

常用的有默认启动，定时启动，信号启动

结束节点


用户任务（TaskService）

  1. TaskService 是camunda的任务服务类，可以从这个服务类中执行任务相关操作。
  2. 实现类TaskServiceImpl.
  3. 提供了一系列根据自身业务场景操作任务的API

任务说明

在camunda任务中，主要分两大类查询任务（个人任务和组任务）

  • 明确指定办理者的任务，这个任务将成为指定者的私有任务，即个人任务。其他人是看不到这个任务
  • 无法指定具体的某一个人来办理任务，可以把任务分配给几个人或者一到多个小组，让这个范围内的用户可以选择性来办理这类任务，即组任务。

在实际开发项目中，不要将办理人直接放在xml中，因为这样不灵活

任务定义

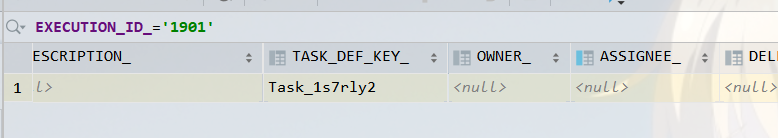

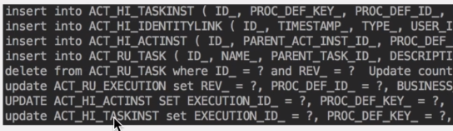

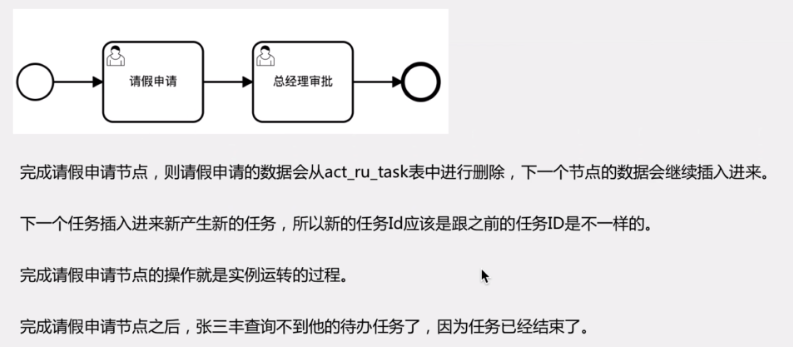

完成请假申请节点，则将请假申请的数据会从act_ru_task表中删除，下一个节点的数据回继续插入进来。


使用变量

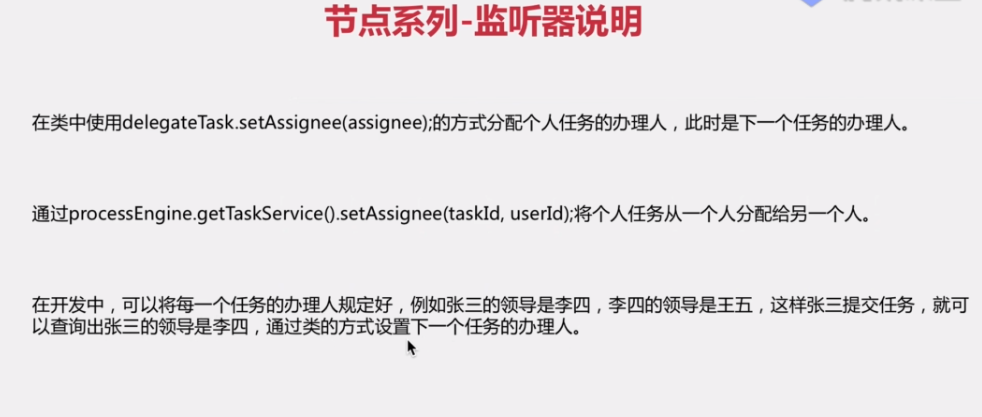

使用监听器


  1. public class TaskListenerTest implements TaskListener {
  2.     @Override
  3.     public void notify(DelegateTask delegateTask) {
  4.         System.out.println("################");
  5.         String eventName = delegateTask.getEventName();
  6.         System.out.println("eventName：" + eventName);
  7.         int priority = delegateTask.getPriority();
  8.         System.out.println("priority：" + priority);
  9.         delegateTask.setAssignee("张三");
  10.         System.out.println("#########################");
  11.     }
  12. }
  • 任务监听器只能在任务节点中进行实现。
  • 执行监听器可以在所有的节点中进行使用，包括任务节点
  • 执行监听器可以获取执行实例对象，任务监听器可以获取到当前的任务对象

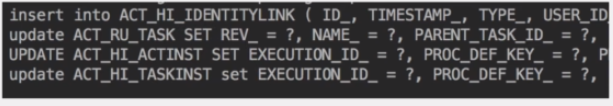

任务转让

任务转让也会进入监听，EventType 为assignment

  1.  @Test
  2.     public void setAssignee() {
  3.         String taskId = "708";
  4.         String assignee = "诸葛亮";
  5.         taskService.setAssignee(taskId, assignee);
  6.     }



组任务(Candidate Users)

组任务代办(候选人)


  1. /**
  2.      * select distinct RES.REV_, RES.ID_, RES.NAME_, RES.PARENT_TASK_ID_, RES.DESCRIPTION_, RES.PRIORITY_,
  3.      *    RES.CREATE_TIME_, RES.OWNER_, RES.ASSIGNEE_, RES.DELEGATION_, RES.EXECUTION_ID_, RES.PROC_INST_ID_,
  4.      *    RES.PROC_DEF_ID_, RES.CASE_EXECUTION_ID_, RES.CASE_INST_ID_, RES.CASE_DEF_ID_, RES.TASK_DEF_KEY_,
  5.      *    RES.DUE_DATE_, RES.FOLLOW_UP_DATE_, RES.SUSPENSION_STATE_, RES.TENANT_ID_
  6.      * from ACT_RU_TASK RES inner join ACT_RU_IDENTITYLINK I on I.TASK_ID_ = RES.ID_
  7.      *    WHERE ( 1 = 1 and ( RES.ASSIGNEE_ is null and I.TYPE_ = 'candidate' and ( I.USER_ID_ = ? ) ) )
  8.      * order by RES.ID_ asc LIMIT ? OFFSET ?
  9.      */
  10. @Test
  11.     public void queryGroup() {
  12.         String user = "zhangsan";
  13.         List<Task> taskList = taskService.createTaskQuery()
  14.                 .taskCandidateUser(user)
  15.                 .list();
  16.     }

查询任务的处理人

  1.  /**
  2.      * select * from ACT_RU_IDENTITYLINK where TASK_ID_ = ?
  3.      */
  4.     @Test
  5.     public void getIdentityLinksForTask() {
  6.         String taskId = "1904";
  7.         List<IdentityLink> links = taskService.getIdentityLinksForTask(taskId);
  8.     }

查询历史

  1. List<HistoricIdentityLinkLog> historicIdentityLinkLogs = historyService.createHistoricIdentityLinkLogQuery()
  2.         .list();

组任务处理三种方式

签收


  1.  @Test
  2.     public void claim() {
  3.         String taskId = "1904";
  4.         String userId = "zhangsan";
  5.         taskService.claim(taskId, userId);
  6.     }

组任务被个人签收之后，则表示指定的人已经明确要处理当前的任务了，组成员的人已经查不到这个任务了。

签收步骤


退还

  1. taskService.claim(taskId, userId);

完成

  1. taskService.complete(taskId);

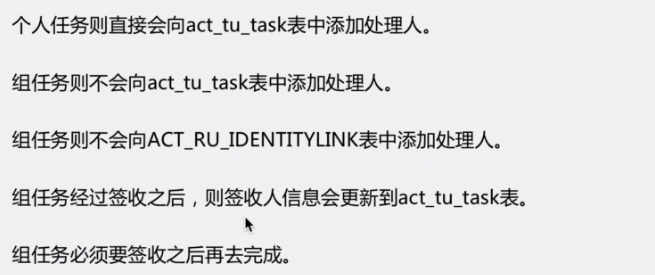

个人任务和组任务区别


任务处理动态添加及移除

添加

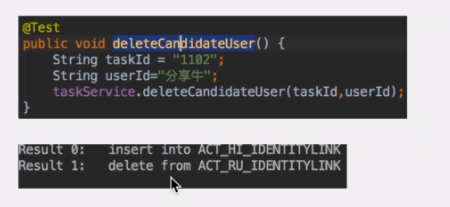

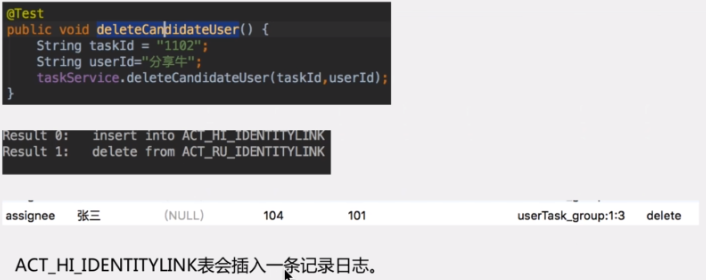

移除


角色（CandidateGroups）

使用candidate groups 属性指定任务负责组

  1. <bpmn:userTask id="Task_1s7rly2" name="申请" camunda:candidateGroups="普通员工">

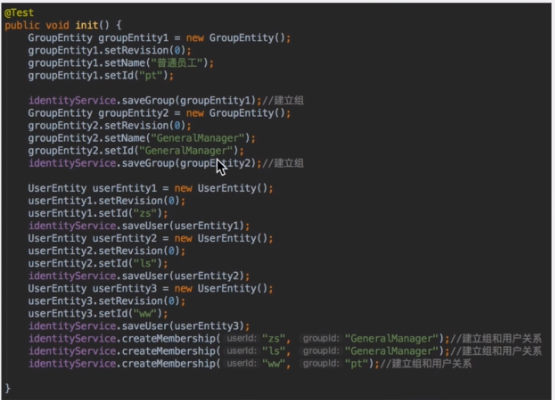

初始化数据

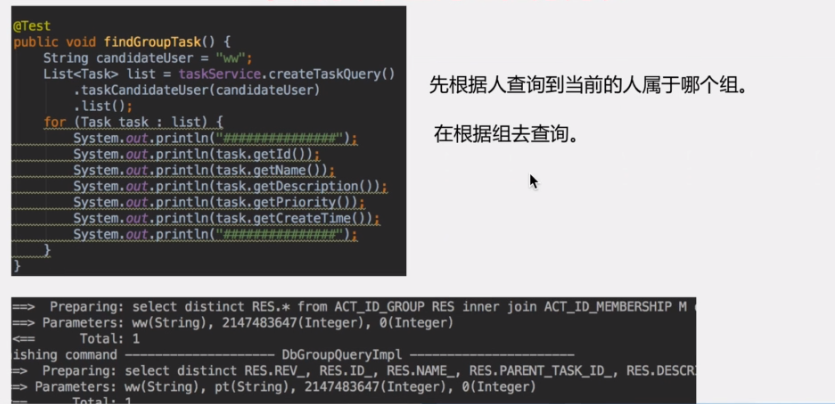

查询组任务列表



人员相关表说明

  • act_id_group 角色组表
  • act_id_user 用户表
  • act_id_membership 用户角色表
