说明

  • 参考： MWO中文入门教程.pdf
  • 说明: 实验设计一个低通滤波器, 通过实验熟悉软件的基本操作, 也熟悉此类电路的设计优化过程.

  • 软件版本: AWR10.04

    实验

    步骤摘要

    • 创建电路原理图
    • 创建图表, 添加测试
    • 对电路进行分析
    • 对电路进行调谐
    • 创建并应用变量
    • 对电路进行优化

      实际操作

      基本仿真

  1. 创建文件夹和工程
    • 新建一个0_filter文件夹
    • 新建工程并保存

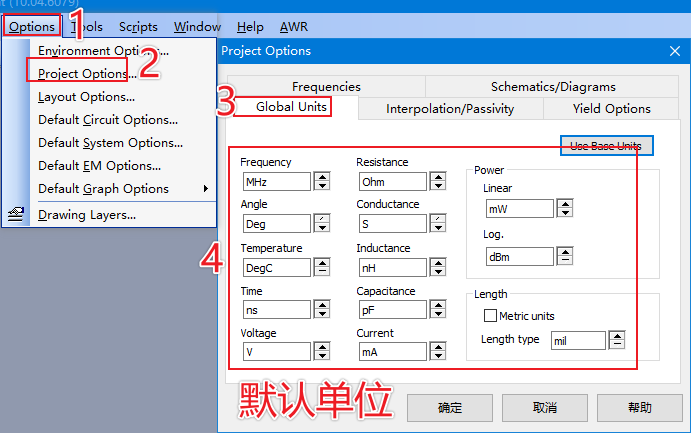

  1. 设置工程的默认单位
    1. 设置完成若有警告, 点击ok即可


  1. 创建原理图


  1. 在原理图中放置器件
    1. 先放置电感, 如下图操作顺序
    2. 再放置电容, 如下图顺序操作


  1. 连线并放置GND和PORT

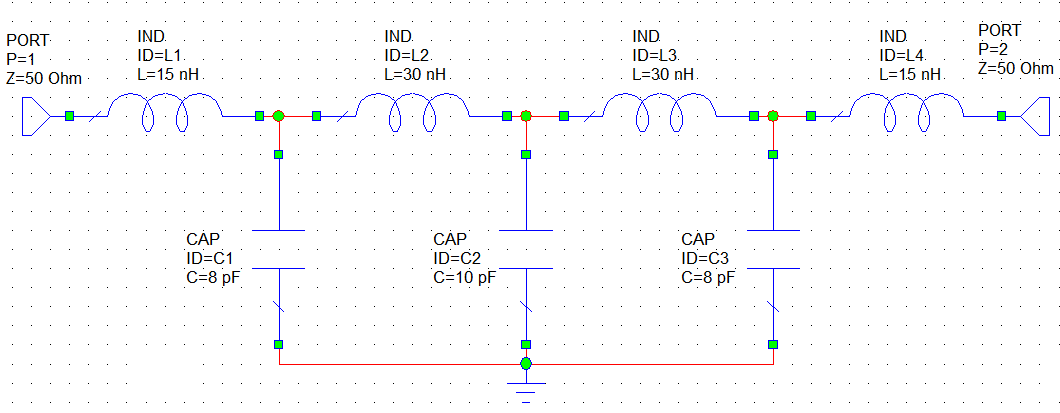

  1. 修改参数, 完成修改如下


  1. 设置仿真频率
  • 设置为: 100-1000Mhz, 步进为10Mh


  1. 创建图表

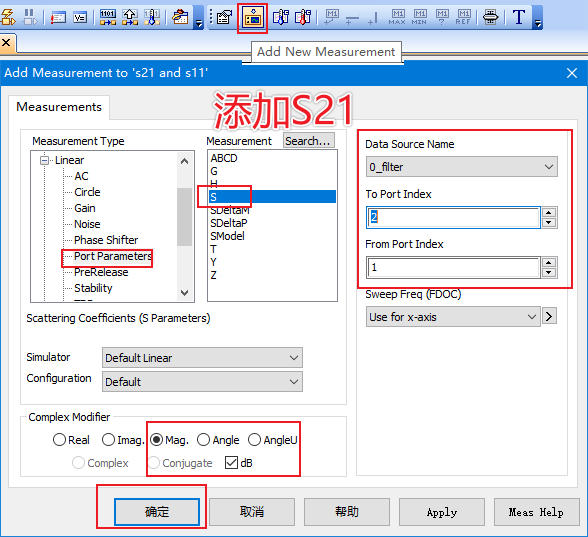

  1. 添加测试量: 分别添加S11和S21

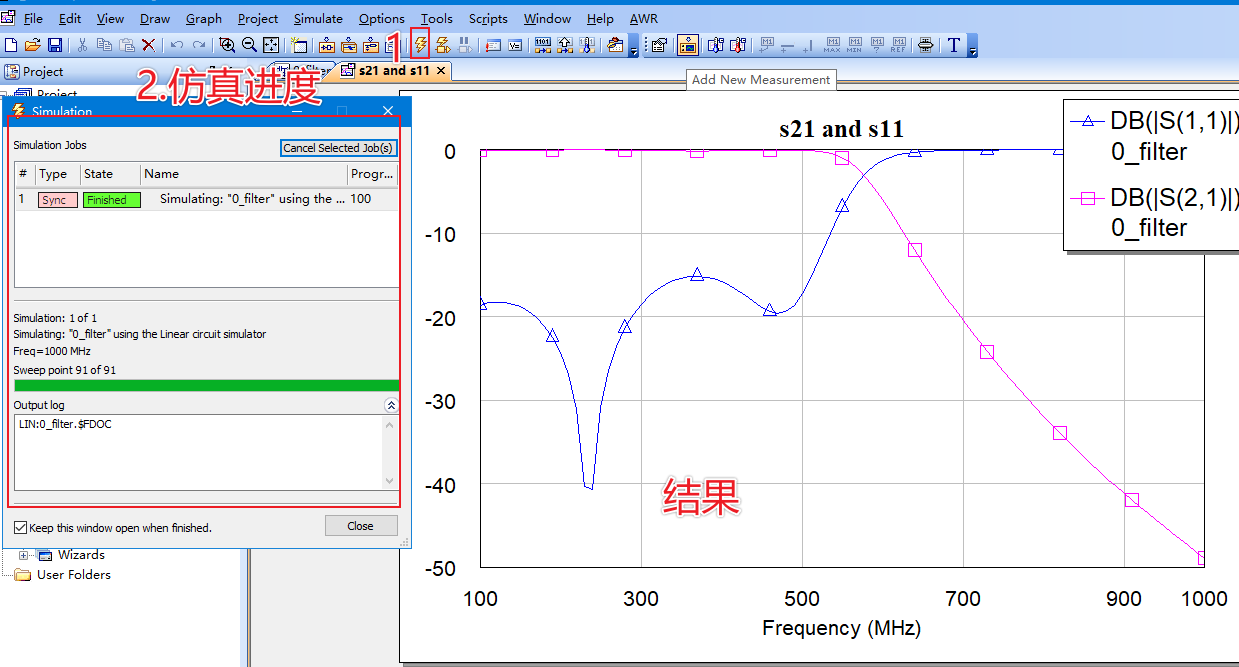

  1. 仿真和查看结果
    1. 由下面可以看出, 此滤波器可以通过100-500Mhz的信号(以衰减-10dB以上为参考), 可以滤除638-1000Mhz的信号


仿真手动优化

  1. 电路调谐
    1. 首先点击Tune Tool图标, 再点击需要优化的参数, 此时参数会变为蓝色; 再次点击Tune Tool退出


  1. 优化参数和图形同步显示&调整


仿真自动优化

  1. 创建变量
    1. 滤波器一般为对称结构。在优化中，为了保持结构对称，需要将参数设置为变量。


  1. 设置变量


  1. 设置优化器件
    1. 设置完后关闭即可, 会自动保存设置


  1. 设置优化参数目标
    1. 创建三项优化目标, 如下

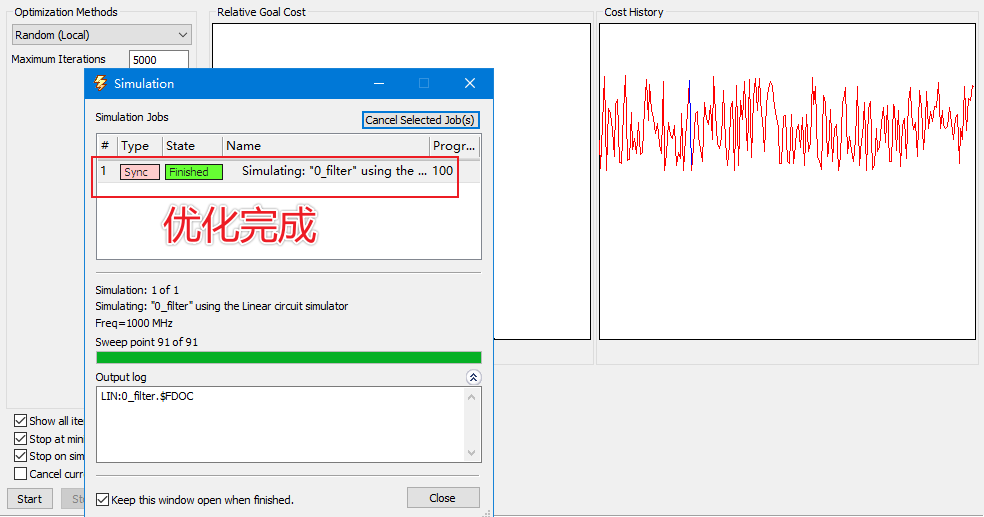

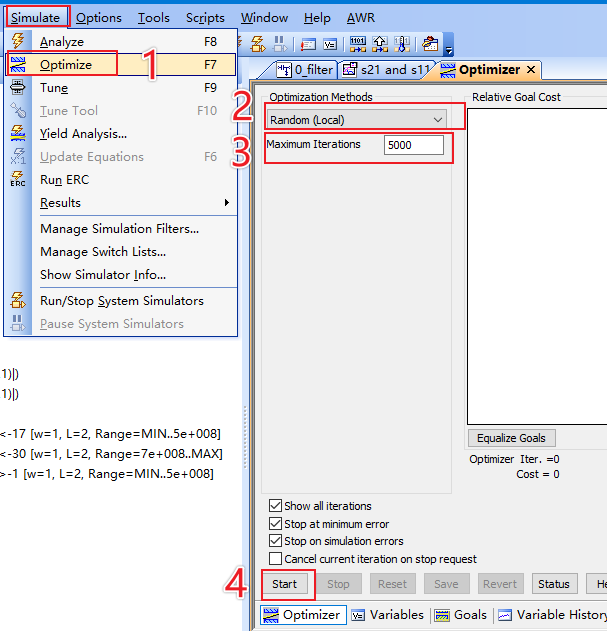

  1. 自动优化


  • 自动优化后会自动把最优参数更新到原理图


  • 自动优化后回自动更新图表


工程代码

0_filter.rar

END

通过本实验, 了解到了电路的基本绘制, 仿真, 手动和自动优化的步骤.2021-06-03 00:56:35
