vdom

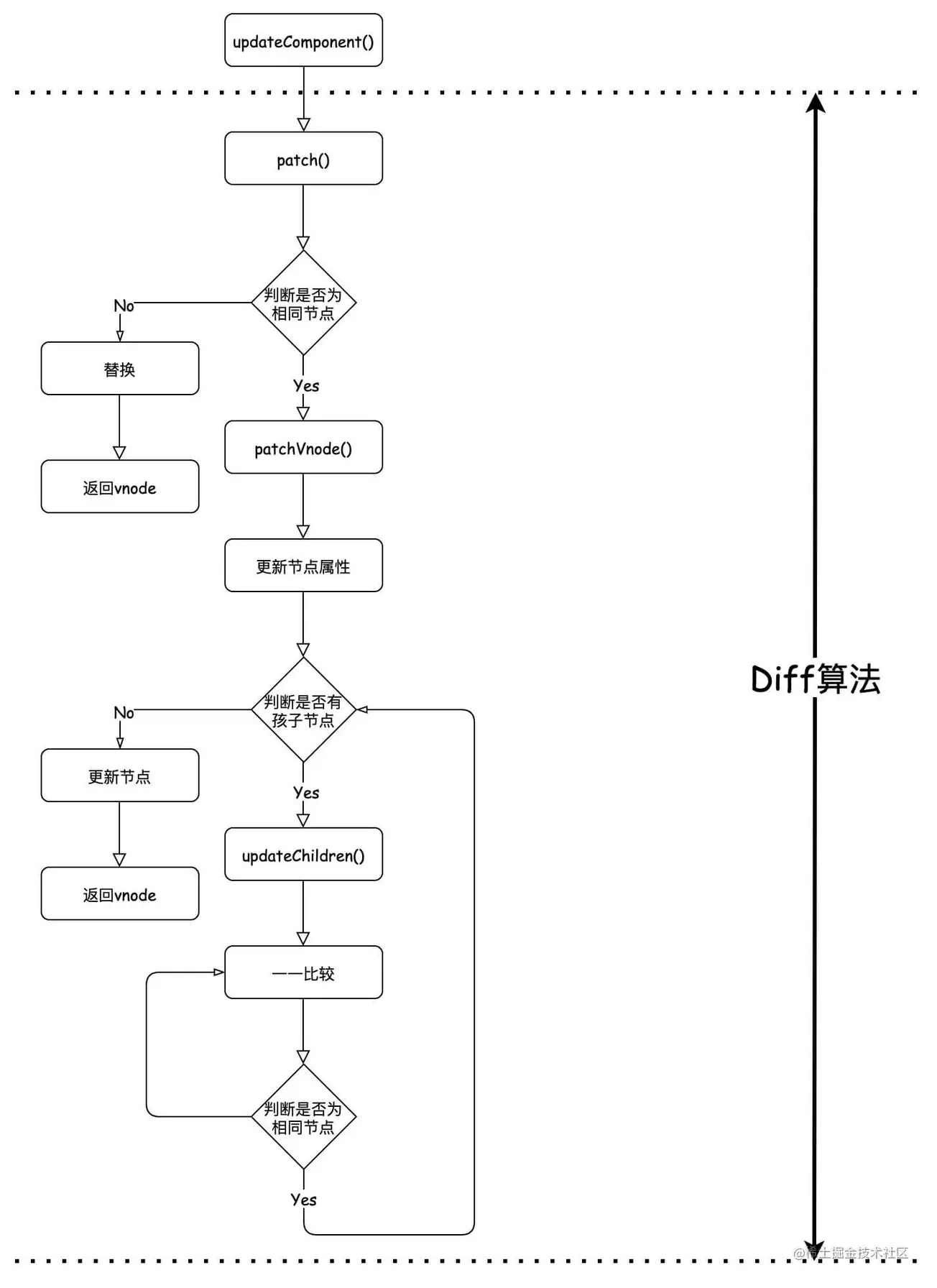

Diff算法

新旧vdom的比较
oldVnode和vnode的比较

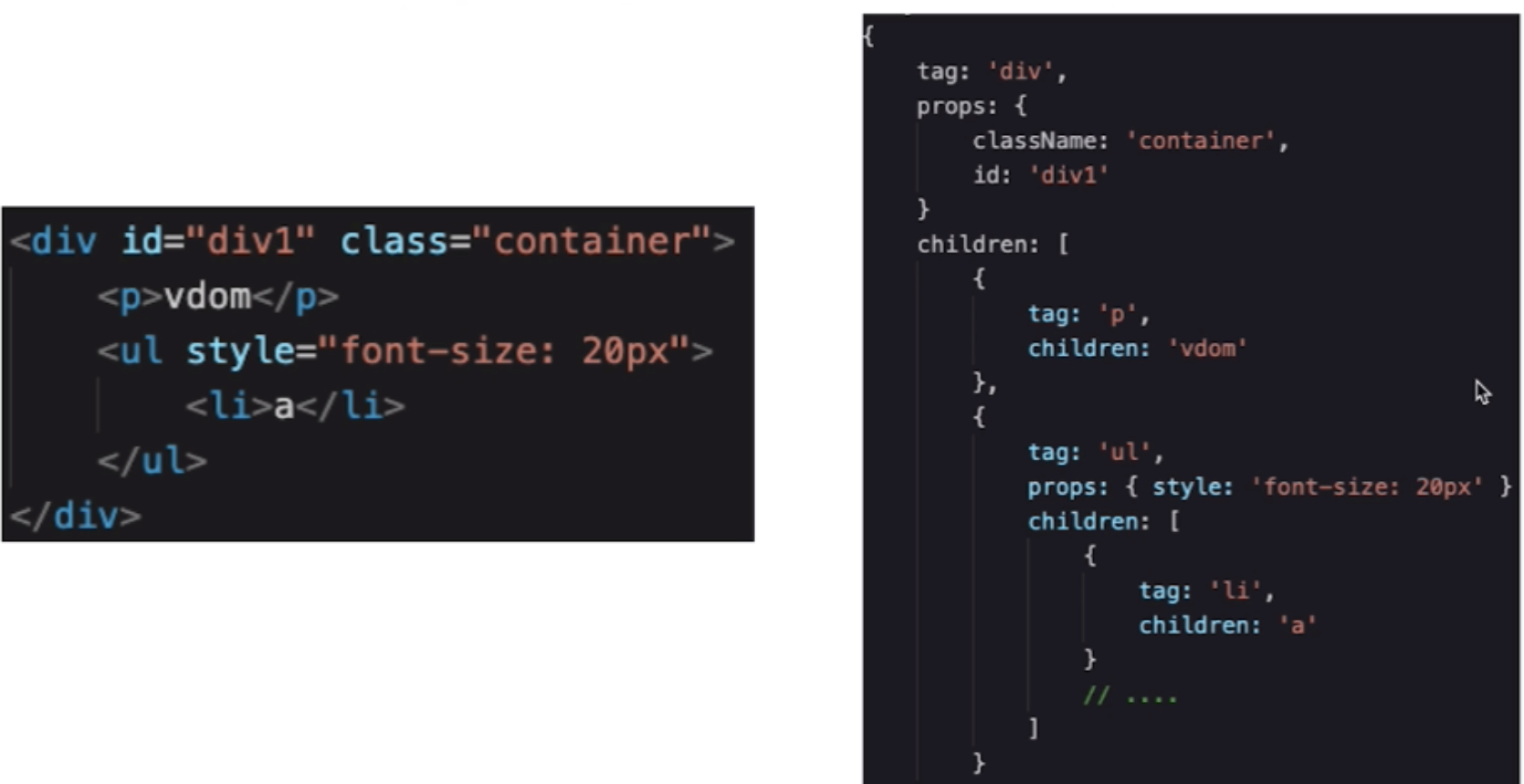

虚拟Dom

用一个对象将Dom抽象出来，是一个树形结构，一般包含tag、key、children，elm等属性

  1. {
  2.     "tag": "div", // 标签
  3.     "key": undefined,    // key值
  4.     "elm": div#app,      // 真实DOM
  5.     "text": undefined,   // 文本信息
  6.     "data": {attrs: {id:"app"}},      // 节点属性
  7.     "children": [{        // 孩子属性
  8.         "tag": "p",
  9.         "key": undefined,
  10.         "elm": p.text,
  11.         "text": undefined,
  12.         "data": {attrs: {class: "text"}},
  13.         "children": [{
  14.             "tag": undefined,
  15.             "key": undefined,
  16.             "elm": text,
  17.             "text": "helloWorld",
  18.             "data": undefined,
  19.             "children": []
  20.         }]
  21.     }]
  22. }

Diff实现

比较是否相同节点

  1. // 比较是否相同节点
  2. function sameVnode(a, b) {
  3.     return (
  4.         a.key === b.key &&
  5.         a.asyncFactory === b.asyncFactory && (
  6.             (
  7.                 a.tag === b.tag &&
  8.                 a.isComment === b.isComment &&
  9.                 isDef(a.data) === isDef(b.data) &&
  10.                 sameInputType(a, b)
  11.             ) || (
  12.                 isTrue(a.isAsyncPlaceholder) &&
  13.                 isUndef(b.asyncFactory.error)
  14.             )
  15.         )
  16.     )
  17. }

核心方法

patch

是否相同节点，tag和key相同

  • 首先判断vnode是否存在，如果不存在的话，则代表这个旧节点要整个删除；
  • 如果vnode存在的话，再判断oldVnode是否存在，如果不存在的话，则代表只需要新增整个vnode节点就可以；
  • 如果vnode和oldVnode都存在的话，判断两者是不是相同节点，如果是的话，这调用patchVnode方法，对两个节点进行详细比较判断；
  • 如果两者不是相同节点的话，这种情况一般就是初始化页面，此时oldVnode其实是真实Dom，这是只需要将vnode转换为真实Dom然后替换掉oldVnode，具体就不多讲，这不是今天讨论的范围内。
  1. // 更新时调用的__patch__
  2. function patch(oldVnode, vnode, hydrating, removeOnly) {
  3.     // 判断新节点是否存在
  4.     if (isUndef(vnode)) {
  5.         if (isDef(oldVnode)) invokeDestroyHook(oldVnode)  // 新的节点不存在且旧节点存在：删除
  6.         return
  7.     }
  9.         // 判断旧节点是否存在
  10.     if (isUndef(oldVnode)) {
  11.                 // 旧节点不存在且新节点存在：新增
  12.         createElm(vnode, insertedVnodeQueue)
  13.     } else {
  14.         if (sameVnode(oldVnode, vnode)) {
  15.             // 比较新旧节点 diff算法
  16.             patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
  17.         } else {
  18.             // 初始化页面（此时的oldVnode是个真实DOM）
  19.                 oldVnode = emptyNodeAt(oldVnode)
  20.             }
  21.             // 创建新的节点
  22.             createElm(
  23.                 vnode,
  24.                 insertedVnodeQueue,
  25.                 oldElm._leaveCb ? null : parentElm,
  26.                 nodeOps.nextSibling(oldElm)
  27.             )
  28.         }
  29.     }
  31.     return vnode.elm
  32. }

patchNode

更新节点属性

  • 首先判断两个虚拟Dom是不是全等，即没有任何变动；是的话直接结束函数，否则继续执行；
  • 其次更新节点的属性；
  • 接着判断vnode.text是否存在，即vnode是不是文本节点。是的话，只需要更新节点文本既可，否则的话，这继续比较；
  • 判断vnode和oldVnode是否有孩子节点：
  • 如果两者都有孩子节点的话，执行updateChildren()方法，进行比较更新孩子节点；
  • 如果vnode有孩子节点而oldVnode没有的话，则直接新增所有孩子节点，并将该节点文本属性设为空；
  • 如果oldVnode有孩子节点而vnode没有的话，则直接删除所有孩子节点；

  • 如果两者都没有孩子节点，就判断oldVnode.text是否有内容，有的话清空内容既可。

    1. // 比较两个虚拟DOM
    2. function patchVnode(oldVnode, vnode,  insertedVnodeQueue, ownerArray, index, removeOnly) {
    3.   // 如果两个虚拟DOM一样，无需比较直接返回
    4.   if (oldVnode === vnode) {
    5.       return
    6.   }
    8.   // 获取真实DOM
    9.   const elm = vnode.elm = oldVnode.elm
    11.   // 获取两个比较节点的孩子节点
    12.   const oldCh = oldVnode.children
    13.   const ch = vnode.children
    15.   // 属性更新
    16.   if (isDef(data) && isPatchable(vnode)) {
    17.       for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
    18.       if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
    19.   }
    21.   if (isUndef(vnode.text)) {   // 没有文本 -> 该情况一般都是有孩子节点
    22.       if (isDef(oldCh) && isDef(ch)) {  // 新旧节点都有孩子节点 -> 比较子节点
    23.           if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
    24.       } else if (isDef(ch)) {  // 新节点有孩子节点，旧节点没有孩子节点 -> 新增
    25.           if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')  // 如果旧节点有文本内容，将其设置为空
    26.           addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
    27.       } else if (isDef(oldCh)) {   // 旧节点有孩子节点，新节点没有孩子节点 -> 删除
    28.           removeVnodes(oldCh, 0, oldCh.length - 1)
    29.       } else if (isDef(oldVnode.text)) {   // 旧节点有文本，新节点没有文本 -> 删除文本
    30.           nodeOps.setTextContent(elm, '')
    31.       }
    32.   } else if (oldVnode.text !== vnode.text) {  // 新旧节点文本不同 -> 更新文本
    33.       nodeOps.setTextContent(elm, vnode.text)
    34.   }
    35. }

updateChildren

在Vue中，我们知道标签会有一个属性——key值，而在同一级的Dom中，如果key有值的话，它必须是唯一的；如果不设值就默认为undefined。

  1. // 比较两组孩子节点
  2. function updateChildren(parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
  3.     // 设置首尾4个指针和对应节点
  4.     let oldStartIdx = 0
  5.     let newStartIdx = 0
  6.     let oldEndIdx = oldCh.length - 1
  7.     let oldStartVnode = oldCh[0]
  8.     let oldEndVnode = oldCh[oldEndIdx]
  9.     let newEndIdx = newCh.length - 1
  10.     let newStartVnode = newCh[0]
  11.     let newEndVnode = newCh[newEndIdx]
  13.     // diff查找是所需的变量
  14.     let oldKeyToIdx, idxInOld, vnodeToMove, refElm
  16.     // 循环结束条件：新旧节点的头尾指针都重合
  17.     while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  18.         if (isUndef(oldStartVnode)) {
  19.             // 当oldStartVnode为undefined的时候，oldStartVnode右移
  20.             oldStartVnode = oldCh[++oldStartIdx]
  21.         } else if (isUndef(oldEndVnode)) {
  22.             // 当oldEndVnode为undefined的时候，oldEndVnode左移
  23.             oldEndVnode = oldCh[--oldEndIdx]
  24.         } else if (sameVnode(oldStartVnode, newStartVnode)) {
  25.             // 当oldStartVnode与newStartVnode节点相同，对比节点
  26.             patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
  27.             // 对应两个指针更新
  28.             oldStartVnode = oldCh[++oldStartIdx]
  29.             newStartVnode = newCh[++newStartIdx]
  30.         } else if (sameVnode(oldEndVnode, newEndVnode)) {
  31.             // 当oldEndVnode与newEndVnode节点相同，对比节点
  32.             patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
  33.             // 对应两个指针更新
  34.             oldEndVnode = oldCh[--oldEndIdx]
  35.             newEndVnode = newCh[--newEndIdx]
  36.         } else if (sameVnode(oldStartVnode, newEndVnode)) {
  37.             // 当oldStartVnode与newEndVnode节点相同，对比节点
  38.             patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
  39.             // 将oldStartVnode节点移动到对应位置，即oldEndVnode节点的后面
  40.             nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
  41.             // 对应两个指针更新
  42.             oldStartVnode = oldCh[++oldStartIdx]
  43.             newEndVnode = newCh[--newEndIdx]
  44.         } else if (sameVnode(oldEndVnode, newStartVnode)) {
  45.             // 当oldEndVnode与newStartVnode节点相同，对比节点
  46.             patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
  47.             // 将oldEndVnode节点移动到对应位置，即oldStartVnode节点的前面
  48.             nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
  49.             // 对应两个指针更新
  50.             oldEndVnode = oldCh[--oldEndIdx]
  51.             newStartVnode = newCh[++newStartIdx]
  52.         } else {   // 暴力解法 使用key匹配
  53.             // 遍历剩余的旧孩子节点，将有key值的生成index表 <{key: i}>
  54.             if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
  56.             // 如果newStartVnode存在key，就进行匹配index值；如果没有key值，遍历剩余的旧孩子节点，一一与newStartVnode匹配，相同节点的返回index
  57.             idxInOld = isDef(newStartVnode.key)
  58.                 ? oldKeyToIdx[newStartVnode.key]
  59.                 : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
  61.             if (isUndef(idxInOld)) {
  62.                 // 如果匹配不到index，则创建新节点
  63.                 createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
  64.             } else {
  65.                 // 获取对应的旧孩子节点
  66.                 vnodeToMove = oldCh[idxInOld]
  67.                 if (sameVnode(vnodeToMove, newStartVnode)) {
  68.                     patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
  69.                     // 因为idxInOld是处于oldStartIdx和oldEndIdx之间，因此只能将其设置为undefined，而不是移动两个指针
  70.                     oldCh[idxInOld] = undefined
  71.                     nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
  72.                 } else {
  73.                     // 如果key相同但节点不同，就创建一个新的节点
  74.                     createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
  75.                 }
  76.             }
  77.             // 移动新节点的左边指针
  78.             newStartVnode = newCh[++newStartIdx]
  79.         }
  80.     }
  82.     if (oldStartIdx > oldEndIdx) {
  83.         // 当旧节点左指针已经超过右指针的时候，新增剩余的新的孩子节点
  84.         refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
  85.         addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
  86.     } else if (newStartIdx > newEndIdx) {
  87.         // 当新节点左指针已经超过右指针的时候，删除剩余的旧的孩子节点
  88.         removeVnodes(oldCh, oldStartIdx, oldEndIdx)
  89.     }
  90. }

vue中key的作用

sameNode

通过tag和key比较是否是相同的node，如果是相同的node进入path步骤
如果不是新建一个节点

updateChildren

ch通过key去和oldCh比较，如果就得ch有，可以直接拿来用，如果旧的ch没有需要重新建一个ch再去插入
