docker swarm的ingress网络又叫 Ingress Routing Mesh 主要是为了实现把service的服务端口对外发布出去，让其能够被外部网络访问到。 ingress routing mesh是docker swarm网络里最复杂的一部分内容，包括多方面的内容：
  • iptables的 Destination NAT流量转发
  • Linux bridge, network namespace
  • 使用IPVS技术做负载均衡
  • 包括容器间的通信（overlay）和入方向流量的端口转发

service创建

创建一个service，指定网络是overlay的mynet， 通过-p把端口映射出来 我们使用的镜像 containous/whoami 是一个简单的web服务，能返回服务器的hostname，和基本的网络信息，比如IP地址
  1. vagrant@swarm-manager:~$ docker service create --name web --network mynet -p 8080:80 --replicas 2 containous/whoami
  2. a9cn3p0ovg5jcz30rzz89lyfz
  3. overall progress: 2 out of 2 tasks
  4. 1/2: running   [==================================================>]
  5. 2/2: running   [==================================================>]
  6. verify: Service converged
  7. vagrant@swarm-manager:~$ docker service ls
  8. ID             NAME      MODE         REPLICAS   IMAGE                      PORTS
  9. a9cn3p0ovg5j   web       replicated   2/2        containous/whoami:latest   *:8080->80/tcp
  10. vagrant@swarm-manager:~$ docker service ps web
  11. ID             NAME      IMAGE                      NODE            DESIRED STATE   CURRENT STATE            ERROR     PORTS
  12. udlzvsraha1x   web.1     containous/whoami:latest   swarm-worker1   Running         Running 16 seconds ago
  13. mms2c65e5ygt   web.2     containous/whoami:latest   swarm-manager   Running         Running 16 seconds ago
  14. vagrant@swarm-manager:~$

service的访问

8080这个端口到底映射到哪里了？尝试三个swarm节点的IP加端口8080 可以看到三个节点IP都可以访问，并且回应的容器是不同的（hostname），也就是有负载均衡的效果
  1. vagrant@swarm-manager:~$ curl 192.168.200.10:8080
  2. Hostname: fdf7c1354507
  3. IP: 127.0.0.1
  4. IP: 10.0.0.7
  5. IP: 172.18.0.3
  6. IP: 10.0.1.14
  7. RemoteAddr: 10.0.0.2:36828
  8. GET / HTTP/1.1
  9. Host: 192.168.200.10:8080
  10. User-Agent: curl/7.68.0
  11. Accept: */*
  13. vagrant@swarm-manager:~$ curl 192.168.200.11:8080
  14. Hostname: fdf7c1354507
  15. IP: 127.0.0.1
  16. IP: 10.0.0.7
  17. IP: 172.18.0.3
  18. IP: 10.0.1.14
  19. RemoteAddr: 10.0.0.3:54212
  20. GET / HTTP/1.1
  21. Host: 192.168.200.11:8080
  22. User-Agent: curl/7.68.0
  23. Accept: */*
  25. vagrant@swarm-manager:~$ curl 192.168.200.12:8080
  26. Hostname: c83ee052787a
  27. IP: 127.0.0.1
  28. IP: 10.0.0.6
  29. IP: 172.18.0.3
  30. IP: 10.0.1.13
  31. RemoteAddr: 10.0.0.4:49820
  32. GET / HTTP/1.1
  33. Host: 192.168.200.12:8080
  34. User-Agent: curl/7.68.0
  35. Accept: */*

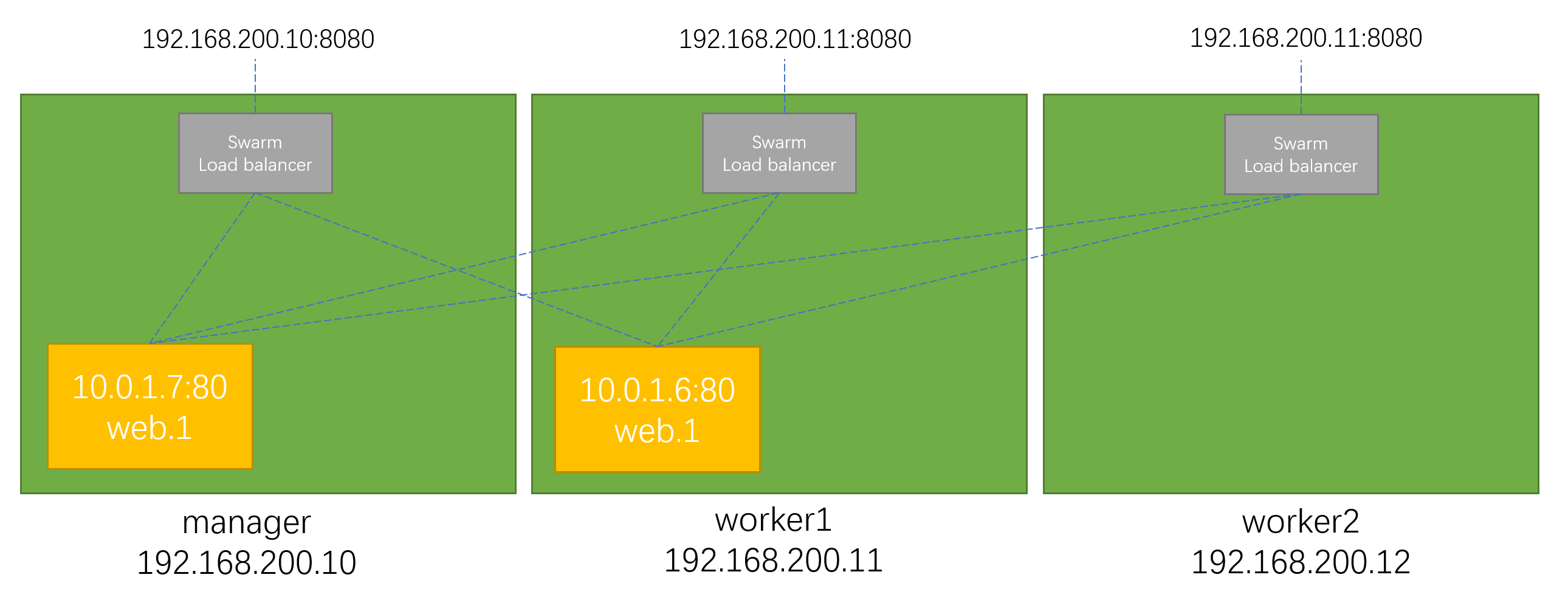

Swarm 的 ingress网络 - 图1

ingress 数据包的走向

以manager节点为例，数据到底是如何达到service的container的
  1. vagrant@swarm-manager:~$ sudo iptables -nvL -t nat
  2. Chain PREROUTING (policy ACCEPT 388 packets, 35780 bytes)
  3. pkts bytes target     prot opt in     out     source               destination
  4. 296 17960 DOCKER-INGRESS  all  --  *      *       0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL
  5. 21365 1282K DOCKER     all  --  *      *       0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL
  7. Chain INPUT (policy ACCEPT 388 packets, 35780 bytes)
  8. pkts bytes target     prot opt in     out     source               destination
  10. Chain OUTPUT (policy ACCEPT 340 packets, 20930 bytes)
  11. pkts bytes target     prot opt in     out     source               destination
  12.     8   590 DOCKER-INGRESS  all  --  *      *       0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL
  13.     1    60 DOCKER     all  --  *      *       0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL
  15. Chain POSTROUTING (policy ACCEPT 340 packets, 20930 bytes)
  16. pkts bytes target     prot opt in     out     source               destination
  17.     2   120 MASQUERADE  all  --  *      docker_gwbridge  0.0.0.0/0            0.0.0.0/0            ADDRTYPE match src-type LOCAL
  18.     3   252 MASQUERADE  all  --  *      !docker0  172.17.0.0/16        0.0.0.0/0
  19.     0     0 MASQUERADE  all  --  *      !docker_gwbridge  172.18.0.0/16        0.0.0.0/0
  21. Chain DOCKER (2 references)
  22. pkts bytes target     prot opt in     out     source               destination
  23.     0     0 RETURN     all  --  docker0 *       0.0.0.0/0            0.0.0.0/0
  24.     0     0 RETURN     all  --  docker_gwbridge *       0.0.0.0/0            0.0.0.0/0
  26. Chain DOCKER-INGRESS (2 references)
  27. pkts bytes target     prot opt in     out     source               destination
  28.     2   120 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:8080 to:172.18.0.2:8080
  29. 302 18430 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0
通过iptables，可以看到一条DNAT的规则，所有访问本地8080端口的流量都被转发到 172.18.0.2:8080 那这个172.18.0.2 是什么？ 首先 172.18.0.0/16 这个网段是 docker_gwbridge 的，所以这个地址肯定是连在了 docker_gwbridge 上。 docker network inspect docker_gwbridge 可以看到这个网络连接了一个叫 ingress-sbox 的容器。它的地址就是 172.18.0.2/16 这个 ingress-sbox 其实并不是一个容器，而是一个网络的命名空间 network namespace, 我们可以通过下面的方式进入到这个命名空间
  1. vagrant@swarm-manager:~$　docker run -it --rm -v /var/run/docker/netns:/netns --privileged=true nicolaka/netshoot nsenter --net=/netns/ingress_sbox sh
  2. ~ # ip a
  3. 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
  4.     link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
  5.     inet 127.0.0.1/8 scope host lo
  6.        valid_lft forever preferred_lft forever
  7. 8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
  8.     link/ether 02:42:0a:00:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
  9.     inet 10.0.0.2/24 brd 10.0.0.255 scope global eth0
  10.        valid_lft forever preferred_lft forever
  11.     inet 10.0.0.5/32 scope global eth0
  12.        valid_lft forever preferred_lft forever
  13. 10: eth1@if11: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
  14.     link/ether 02:42:ac:12:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 1
  15.     inet 172.18.0.2/16 brd 172.18.255.255 scope global eth1
  16.        valid_lft forever preferred_lft forever
通过查看地址，发现这个命名空间连接了两个网络，一个eth1是连接了 docker_gwbridge ，另外一个eth0连接了 ingress 这个网络。
  1. ~ # ip route
  2. default via 172.18.0.1 dev eth1
  3. 10.0.0.0/24 dev eth0 proto kernel scope link src 10.0.0.2
  4. 172.18.0.0/16 dev eth1 proto kernel scope link src 172.18.0.2
  6. ~ # iptables -nvL -t mangle
  7. Chain PREROUTING (policy ACCEPT 22 packets, 2084 bytes)
  8.  pkts bytes target     prot opt in     out     source               destination
  9.    12   806 MARK       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:8080 MARK set 0x100
  11. Chain INPUT (policy ACCEPT 14 packets, 1038 bytes)
  12.  pkts bytes target     prot opt in     out     source               destination
  13.     0     0 MARK       all  --  *      *       0.0.0.0/0            10.0.0.5             MARK set 0x100
  15. Chain FORWARD (policy ACCEPT 8 packets, 1046 bytes)
  16.  pkts bytes target     prot opt in     out     source               destination
  18. Chain OUTPUT (policy ACCEPT 14 packets, 940 bytes)
  19.  pkts bytes target     prot opt in     out     source               destination
  21. Chain POSTROUTING (policy ACCEPT 22 packets, 1986 bytes)
  22.  pkts bytes target     prot opt in     out     source               destination
  23. ~ # ipvsadm
  24. IP Virtual Server version 1.2.1 (size=4096)
  25. Prot LocalAddress:Port Scheduler Flags
  26.   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
  27. FWM  256 rr
  28.   -> 10.0.0.6:0                   Masq    1      0          0
  29.   -> 10.0.0.7:0                   Masq    1      0          0
  30. ~ #

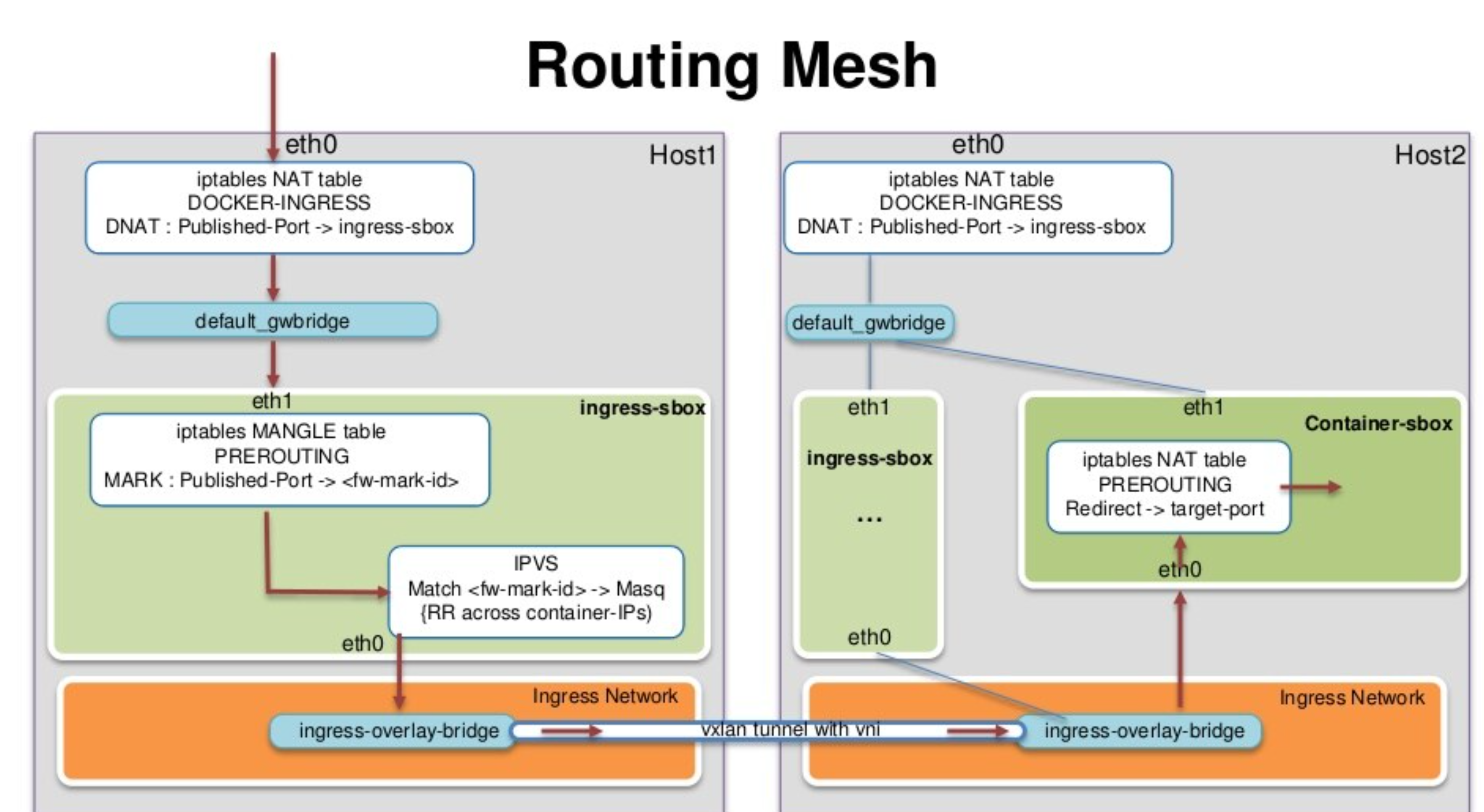

通过ipvs做了负载均衡Swarm 的 ingress网络 - 图2 关于这里的负载均衡
  • 这是一个stateless load balancing
  • 这是三层的负载均衡，不是四层的 LB is at OSI Layer 3 (TCP), not Layer 4 (DNS)
  • 以上两个限制可以通过Nginx或者HAProxy LB proxy解决 （https://docs.docker.com/engine/swarm/ingress/）
