交换机

当消息提供者向RabbitMQ Server发布消息时，消息先过经过交换机，再根据不同的交换机以不同的规则，
按照RoutingKey规则绑定到队列，将消息放入队列中。
NoName Exchange (无名交换机):
    如果我们使用""标识交换机，默认交换机。在无名交换机中RountingKey是可以指定队列名称的。
Direct Exchange（直连交换机）:
    将一个名为Q的消息队列与某个名为D的直连交换机通过值为R的路由键绑定在一起，当一个消息和路由键R发送
  到直连交换机D上时，直连交换机D会把消息根据路由键R分发到Q队列，这种模式类似于一对一。
Fanout Exchange（扇型交换机）:
    当一个消息发送到扇形交换机F上时，则扇形交换机F会将消息分别发送给所有绑定到F上的消息队列。
  扇形交换机将消息路由给绑定到自身的所有消息队列，也就是说路由键在扇形交换机里没有作用，
  故消息队列绑定扇形交换机时，路由键可为空。这个模式类似于广播。
Topic Exchange（主题交换机）：
    主题交换机是一种发布/订阅的模式，结合了直连交换机与扇形交换机的特点，消息队列与主题交换机的绑定
  也是通过路由键的。当一个Msg和路由键规则发送到一个主题交换机T时，T会根据路由键规则来筛选出符合
  规则的绑定到自身消息队列的路由键（可能是1个，也可能是N个，也可能是0个），根据符合的路由键，
  将消息发送到其对应的消息队列里。这个模式类似于多播，当消息的路由规则只匹配到一个路由键时，
  此时主题交换机可以看作是直连交换机，当路由规则匹配了主题交换机上所有绑定的队列的路由键时，
  此时主题交换机可以看作是扇形交换机。

消息模型

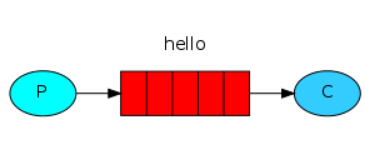

1.简单消息模型

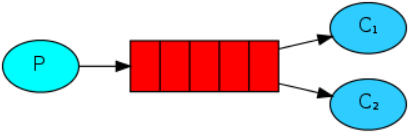

2.工作队列模型

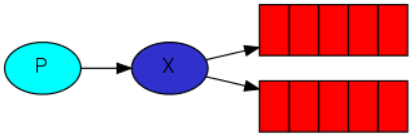

3.发布订阅模型


4.路由模型


5.主题模型


绑定

交换机和队列之间的联系，是通过RoutingKey路由规则绑定。

直接交换机

直接交换机一般使用路由模式绑定队列，指定路由规则选择性分发。

Consumer

//路由名称
private static final String EXCHANGE = "direct_routing";
public static void main(String[] args) {
    //获取通道
    Channel channel = RabbitMqUtils.getChannel();
    try {
        //声明交换机
        channel.exchangeDeclare(EXCHANGE, BuiltinExchangeType.DIRECT);
        //声明临时队列
        String queue = channel.queueDeclare().getQueue();
        //队列，交换机，路由Key
        channel.queueBind(queue, EXCHANGE, "google");
        //消费消息
        DeliverCallback deliverCallback = (consumerTag, message) -> {
            System.out.println(new String(message.getBody()));
        };
        CancelCallback cancelCallback = consumerTag -> {
            System.out.println("消息消费异常");
        };
        System.out.println("ConsumerA准备就绪");
        channel.basicConsume(queue, true, deliverCallback, cancelCallback);
    } catch (IOException e) {
        e.printStackTrace();
    }
}

Provider

    //路由名称
    private static final String EXCHANGE = "direct_routing";
    public static void main(String[] args) throws IOException {
        Connection connection = RabbitMqUtils.getConnection();
        Channel channel = connection.createChannel();
        try {
            for (int i = 0; i < 10; i++) {
                //发送消息
                channel.basicPublish(EXCHANGE, "google", null, ("msg" + i).getBytes());
            }
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            RabbitMqUtils.close(connection, channel);
        }
    }

扇出交换机

Provider

//交换机名称
public static final String EXCHANGE = "my.fanout";
public static void main(String[] args) {
    Channel channel = RabbitMqUtils.getChannel();
    try {
        for (int i = 0; i < 100; i++) {
            channel.basicPublish(EXCHANGE, "", null, ("message" + i).getBytes());
        }
    } catch (IOException e) {
        e.printStackTrace();
    }
}

ConsumerA

//交换机名称
public static final String EXCHANGE = "my.fanout";
public static void main(String[] args) {
    //获取队列
    Channel channel = RabbitMqUtils.getChannel();
    try {
        //声明交换机(交换机名称，交换机类型)
        channel.exchangeDeclare(EXCHANGE, BuiltinExchangeType.FANOUT);
        //声明一个临时队列(断开TCP连接即删除队列)
        String queue = channel.queueDeclare().getQueue();
        //绑定交换机和队列
        channel.queueBind(queue, EXCHANGE, "");
        System.out.println("ConsumerA准备就绪...");
        //消费消息
        DeliverCallback deliverCallback = (consumerTag, message) -> {
            System.out.println(new String(message.getBody()));
        };
        CancelCallback cancelCallback = consumerTag -> {
            System.out.println("消费错误...");
        };
        channel.basicConsume(queue, true, deliverCallback, cancelCallback);
    } catch (IOException e) {
        e.printStackTrace();
    }
}

ConsumerB

//交换机名称
public static final String EXCHANGE = "my.fanout";
public static void main(String[] args) {
    //获取队列
    Channel channel = RabbitMqUtils.getChannel();
    try {
        //声明交换机(交换机名称，交换机类型)
        channel.exchangeDeclare(EXCHANGE, BuiltinExchangeType.FANOUT);
        //声明一个临时队列(断开TCP连接即删除队列)
        String queue = channel.queueDeclare().getQueue();
        //绑定交换机和队列
        channel.queueBind(queue, EXCHANGE, "");
        System.out.println("ConsumerB准备就绪...");
        //消费消息
        DeliverCallback deliverCallback = (consumerTag, message) -> {
            System.out.println(new String(message.getBody()));
        };
        CancelCallback cancelCallback = consumerTag -> {
            System.out.println("消费错误...");
        };
        channel.basicConsume(queue, true, deliverCallback, cancelCallback);
    } catch (IOException e) {
        e.printStackTrace();
    }
}

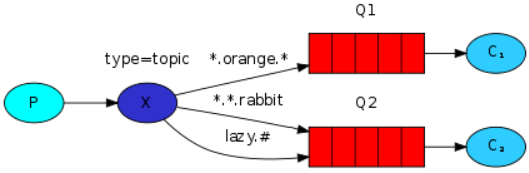

主题交换机

Topic交换机的路由需要满足一定的条件，必须是一个单词列表。#表示匹配0个或多个单词，*表示一个单词。
*.user.*    中间带user的三个单词组合
user.#        多个单词，第一个是user

Provider

//交换机名称
private static final String EXCHANGE = "my.topic";
public static void main(String[] args) {
    Connection connection = RabbitMqUtils.getConnection();
    Channel channel = null;
    try {
        channel = connection.createChannel();
        for (int i = 0; i < 20; i++) {
            channel.basicPublish(EXCHANGE, "v.e.rabbit", null, ("msg" + i).getBytes());
        }
    } catch (IOException e) {
        e.printStackTrace();
    } finally {
        RabbitMqUtils.close(connection, channel);
    }
}

ConsumerA

    //交换机名称
    private static final String EXCHANGE = "my.topic";
    public static void main(String[] args) throws IOException {
        //获取通道
        Channel channel = RabbitMqUtils.getChannel();
        //声明交换机
        channel.exchangeDeclare(EXCHANGE, BuiltinExchangeType.TOPIC);
        //创建队列
        channel.queueDeclare("Q1", false, false, false, null);
        //交换机绑定队列
        channel.queueBind("Q1", EXCHANGE, "*.orange.*");
        //消费消息
        DeliverCallback deliverCallback = (consumerTag, message) ->
            System.out.println("NodeA:" + new String(message.getBody()));
        CancelCallback cancelCallback = consumerTag -> System.out.println("消息消费异常");
        channel.basicConsume("Q1", true, deliverCallback, cancelCallback);
    }

ConsumerB

    //交换机名称
    private static final String EXCHANGE = "my.topic";
    public static void main(String[] args) throws IOException {
        //获取通道
        Channel channel = RabbitMqUtils.getChannel();
        //声明交换机
        channel.exchangeDeclare(EXCHANGE, BuiltinExchangeType.TOPIC);
        //创建队列
        channel.queueDeclare("Q2", false, false, false, null);
        //交换机绑定队列
        channel.queueBind("Q2", EXCHANGE, "*.*.rabbit");
        channel.queueBind("Q2", EXCHANGE, "lazy.#");
        //消费消息
        DeliverCallback deliverCallback = (consumerTag, message)
            -> System.out.println("NodeB:" + new String(message.getBody()));
        CancelCallback cancelCallback = consumerTag -> System.out.println("消息消费异常");
        channel.basicConsume("Q2", true, deliverCallback, cancelCallback);
    }
